Desa CIN15EA User manual

IMPORTANT INSTRUCTIONS: Read and under-
stand this manual before assembling, or starting
this product. When using electrical products, ba-
sic safety precautions should always be followed
to reduce the risk of fire, electric shock, and injury
to persons. SAVE THESE INSTRUCTIONS.
Save this manual for future reference.
For more information, visit www.desatech.com
MODELS PD15EA, PG15EA, PL15EA, PV15EA AND CIN15EA
1500 WATT 120V 60HZ 12.5 AMPS
OUTDOOR PATIO TABLE UMBRELLA STAND AND
ELECTRIC FOOT WARMER OWNER’S MANUAL
Fill In For Your Records
Serial No. ________________________
(Located on bottom)
Date of Purchase: _________________
US
Tested and certified
to UL1278 Standard
for Safety
TABLE OF CONTENTS
Safety Information ............................................... 2
Pre-Operating Instructions .................................. 3
Product Identification ........................................... 4
Unpacking ........................................................... 4
Installation ........................................................... 4
Operation ............................................................. 4
Cleaning .............................................................. 5
Troubleshooting ................................................... 5
Wiring Diagram .................................................... 5
Replacement Parts .............................................. 6
Technical Service ................................................ 6
Service Centers ................................................... 7
Warranty and Repair Service .............................. 8

www.desatech.com 116525-01A
2
SAFETY INFORMATION
IMPORTANT INSTRUC-
TIONS: Read this owner’s
manual carefully and completely
before trying to assemble or op-
erate this product. When using
electrical products, the following
basic safety precautions should
always be followed to reduce the
risk of fire, electric shock, and
injury to persons.
WARNING: As with most elec-
trical appliances, electrical parts
in this product are electrically live
even when switch is off.
1. Do not use this product if the power circuit
does not have ground fault circuit interrupt
(GFCI) protection. GFCI should be wired
into the homes electrical circuit by a qualified
electrician.
2. This product must be used on a grounded
supply circuit.
3. Product must be used on a 15 or 20 amp
maximum overcurrent protection circuit.
4. DO NOT use indoors or plug this product into
an indoor circuit.
5. Avoid the use of an extension cord. Extension
cord may overheat and cause risk of fire. If you
must have an extension cord, the cord shall be
minimum size of 14 awg and not rated less
than 1875 watts. Use only 3 wire cord type
(3 prong plug) marked for outdoor use.
6. Do not use 16 or 18 gauge extension cords.
Damage to household wiring and/or fire could
result.
7. Avoid overheating the cord. DO NOT run cord
under outdoor carpeting. DO NOT cover cord
with throw rugs, runners, or the like. Arrange
cord away from traffic area and where it will
not be tripped over.
8. Do not run cord through doorways, holes in
floors or walls.
9. DO NOT operate product with a damaged
cord or plug, or after the product malfunc-
tions, has been dropped or damaged in any
manner. Return product to service center for
examination, electrical or mechanical adjust-
ment, or repair.
10. Do not remove, bend or modify any metal
prongs or pins of cord.
11. Do not allow the legs of chairs or the table to
rest on the power cord.
12. Always unplug product after use.
13. When unplugging, be sure to pull by the plug
and not the cord.
14. Keep electrical plug dry and off of wet
surfaces.
15. Do not place or store where product can fall or
be pulled into swimming pool or body of water.
If product falls into water, unplug immediately.
DO NOT REACH INTO WATER. If water is
above the air intakes (see Figure 3, page 4) or
product is totally immersed in water, dispose
of heater properly.
16. Do not use near or place where standing water
can occur.
17. Do not hose down or pressure wash.
18. For outdoor use only in temperatures above
freezing.
19. Use product only for intended outdoor use as
described in this manual. Any other use not
recommended by the manufacturer may cause
fire, electric shock, or injury to persons.
20. Do not operate this product in the rain.
21. Keep combustible and flammable materials,
such as gasoline and paint thinner, at least 3 ft
(0.9 m) from all sides of the product. DO NOT
place combustible liquids above the product.
Avoid spilling combustible liquids on the
product.
22. This product has hot and arcing or sparking
parts inside. Do not use where flammable
vapors are present
23. DO NOT insert or allow foreign objects to
enter any ventilation or exhaust opening as
this may cause an electric shock or fire, or
damage the product.
24. To prevent a possible fire, DO NOT block
air intakes in any manner. DO NOT use on
soft surfaces such as grass, wet soil, or where
openings may become blocked.
25. Do not permanently block air exhaust in any
manner.
26. DO NOT locate product on top of carpet.
27. Warn children of the risk of death by electri-
cal shock. Extreme caution is necessary when
any product is used by, or near children, or
animals.
28. DO NOT attempt to repair or adjust any
electrical or mechanical parts on this unit.
Unauthorized repairs or alterations of this
product may increase the risk of fire, electrical
shock or injury to persons. The inside of the
unit contains no user serviceable parts. All
servicing should be performed by qualified
personnel only.

www.desatech.com
116525-01A 3
SAFETY INFORMATION
Continued
29. Use only in accordance with the local ordi-
nances and codes.
30. This product is not to be used as the sole
support for an umbrella. Umbrella must be
supported by a table.
31. Do not use or install umbrella into product
at temperatures below freezing. A damaged
product could result in the risk of fire, electric
shock and injury to persons.
32. Do not use this at any elevation above floor
level. Do not place on a table.
33. Locate product so “ON” light can be easily seen
10 ft (3.05 m) around and 5 ft (1.52 m) above.
34. If a table cloth is used on the table above the prod-
uct, secure it to prevent movement due to wind.
35. Do not use in temperatures above 75° F
(28.9° C). Nuisance tripping of manual reset
thermal protector can occur.
36. Take precautions to prevent spilling drinks on
product.
37. If the product will not operate, see specific
instructions in Troubleshooting, page 5.
SAVE THESE
INSTRUCTIONS.
This product contains and/or
generates chemicals known to
the state of California to cause
cancer or birth defects, or other
reproductive harm.
PRE-OPERATING
INSTRUCTIONS
GROUND FAULT INTERRUPTER
• Since 1971 the National Electric Code (NEC)
has required Ground Fault Circuit Interrupter
devices on all outdoor circuits.
• If your residence was built before 1971, check with
a qualified electrician to determine if a Ground
Fault Circuit Interrupter protector exists.
• Do not use this product if the circuit does not
have a GFCI protection.
• Do not plug this product into an indoor circuit.
• Typical accepted GFCI devices are shown in
Figure 1.
Figure 2 - Plug Adapter
Metal
Screw
Cover of
Grounded
Outlet Box
PLUG ADAPTER
IMPORTANT: This product must be used on a
grounded supply circuit.
An adapter as shown in Figure 2 is available for
connecting three-prong grounding type plugs to
two-slot receptacles. The green grounding lug
extending from the adapter must be connected to
a permanent ground such as a properly grounded
outlet box.
RESET
TEST
WARNING
Test and
Reset
Buttons GFCI Cord
Adapter
Figure 1 - GFCI Options
• Avoid the use of an extension cord. Extension
cord may overheat and cause risk of fire. If you
must have an extension cord, the cord shall be
minimum size of 14 awg and not rated less than
1875 watts. Use only 3 wire cord type (3 prong
plug) marked for outdoor use.

www.desatech.com 116525-01A
4
UNPACKING
1. Remove all packing items applied to product
for shipment.
2. Remove all items from carton.
3. Check items for any shipping damage. If
product is damaged, promptly inform dealer
where you bought product.
INSTALLATION
1. Locate product under outdoor patio table on
hard, level, dry surface. Post of tip over switch
must be on solid surface for product to work.
Listen for the “click”. See Figure 3 for switch
location.
2. Slowly lower umbrella pole into product. Do
not drop pole, it may damage product.
3. Tighten thumb screw of product to secure pole.
Pole will be approximately 7 inches higher
than if used without this product.
4. Make sure the product is in the OFF posi-
tion before plugging into a grounded GFCI
protected 120V 60 HZ outlet.
5. Avoid overloading your circuit by not using
other high wattage products in the same outlet.
At 1500 watts, this unit draw 12.5 Amps.
OPERATION
IMPORTANT: Review and under-
stand the warnings in the Safety
Information section, page 2.
They are needed to safely oper-
ate this product. Follow all local
ordinances and codes when
using this product.
1. Push lighted ON/OFF switch.
2. The power light will remain lit during
operation.
3. Stay back from product until all water or
debris has blown clear.
4. Product will warm in a few minutes.
PRODUCT
IDENTIFICATION
Body
Lighted
On/Off
Switch
Power Cord
Thumb
Screw
Warm
Air
Exhaust
Air Intake
(opening
to bottom
of warmer)
Tip
Switch
Push
Rod
Access to
Thermal
Limit Switch
Figure 3 - Umbrella Stand Warmer
Air Intakes
(Bottom
View)

www.desatech.com
116525-01A 5
CLEANING
DURING SEASON CARE
Always unplug the product before moving or
cleaning.
1. Do not disassemble. Carefully wipe the exte-
rior of unit with a soft, damp cloth.
2. After cleaning, be sure to completely dry the
unit with a cloth or towel.
AFTER SEASON CARE
Store product indoors in a dry location. No main-
tenance is required for this product.

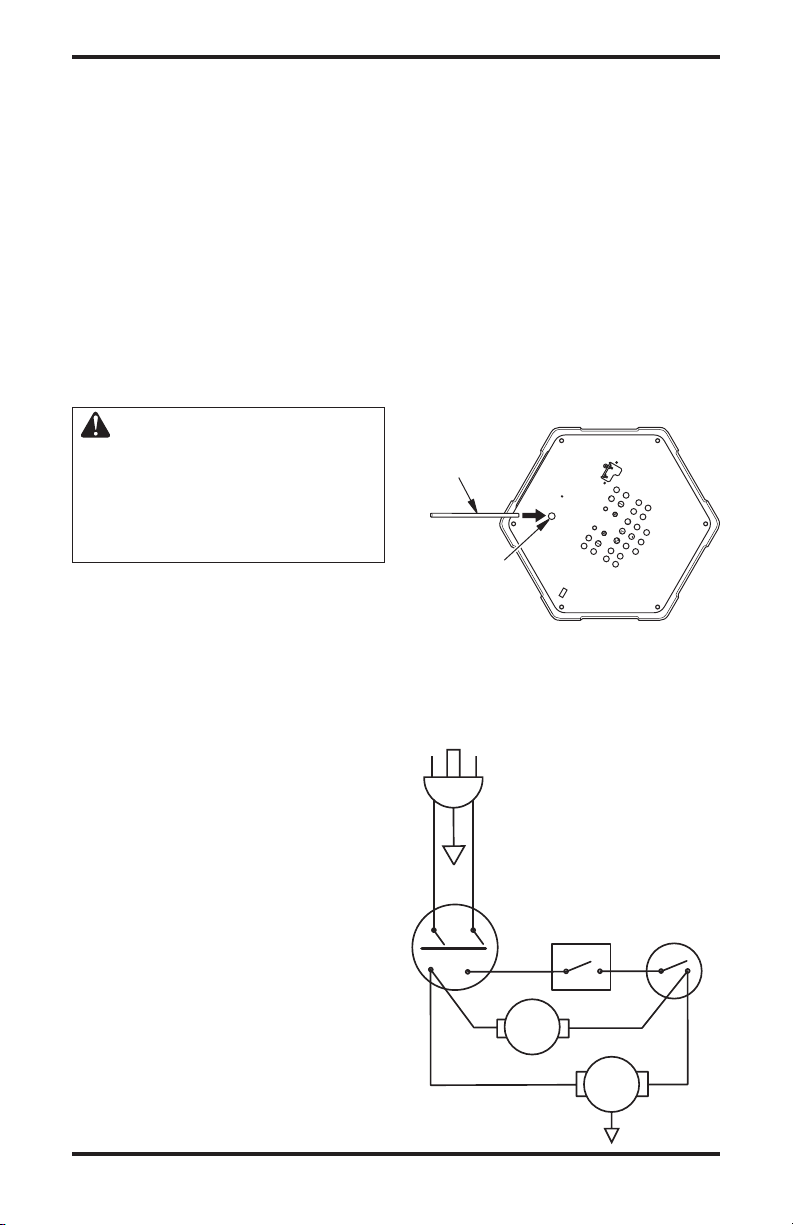

TROUBLESHOOTING
CAUTION: Risk of electric
shock. Do not open. No user servi-
cable parts inside. Take heater to
an authorized service center.
If your product fails to operate:
1. Make sure the electrical outlet GFCI or circuit
breaker and extension cord is working.
2. Check for operation of tip switch. The ON/
OFF switch light can be on but the tip switch
OFF. Move product until a “click” is heard.
To prevent damage of tip switch post, do not
slide product.
3. Look for obstructions around fan. If you find
an obstruction, turn the product OFF and
UNPLUG THE PRODUCT. Have the product
serviced by a qualified individual.
4. Check for tripped thermal protector. Motor
and heating element do not operate. Wait 10
minutes for product to cool. Push reset button.
See Thermal Limit Switch below.
THERMAL LIMIT SWITCH
If product is used in temperatures below 75° F
(28.9° C), the limit switch should not require
resetting unless there is a malfunction. If a mal-
function does occur, have the product serviced by
an authorized service center.
Resetting Thermal Limit Switch
1. Unplug product.
2. Allow product to cool.
3. Turn product upside down.
4. Remove plug on bottom.
5. Insert provided plastic push rod through hole
and guide to small red button on thermal
limit switch (see Figure 4). A flashlight will
improve visability.
6. Lightly push red button to reset switch.
7. Replace removed plug in hole. Perform a trial
operation.
8. If repeated resetting of the thermal limit switch
is required, have the product serviced by an
authorized service center.
POWER PLUG
120V 60Hz
GREEN
BLACK
N L
N L
WHITE
ON/OFF
SWITCH
HEATING
ELEMENT
MOTOR
BLACK
MANUAL RESET
THERMAL LIMIT
SWITCH
TIP SWITCH
BLACK
GREEN
BLACK
BLACK
WHITE
WHITE
WIRING DIAGRAM
Access to
Thermal
Limit Switch
Figure 4 - Resetting Thermal Limit Switch
Push Rod

www.desatech.com 116525-01A
6
REPLACEMENT PARTS
Note: Use only original replacement parts. This
will protect your warranty coverage for parts
replaced under warranty.
PARTS UNDER WARRANTY
Contact authorized dealers of this product. If they
canʼt supply original replacement part(s), call
DESA Heating Productsʼ Technical Service Dept.
at 1-866-672-6040.
When calling DESA Heating Products, have
ready:
• your name
• your address
• model and serial numbers of your product
• how product was malfunctioning
• purchase date
Usually, we will ask you to return the part to the
factory.
PARTS NOT UNDER WARRANTY
Contact authorized dealers of this product. If
they canʼt supply original replacement part(s),
call DESA Heating Products at 1-866-672-6040
for referral information. Parts dealers are listed
under Service Center, page 7.
When calling DESA Heating Products, have
ready:
• model and serial numbers of your product
• the replacement part number
TECHNICAL SERVICE
You may have further questions about installation,
operation, or troubleshooting. If so, contact DESA
Heating Productsʼ Technical Service Department
at 1-866-672-6040. When calling please have your
model and serial numbers of your product ready.
You can also visit DESA Heating Productsʼ techni-
cal services web site at www.desatech.com.

www.desatech.com
116525-01A 7
SERVICE CENTERS
The service centers are privately owned business-
es. They have agreed to support our customerʼs
needs by providing original replacement parts
and accessories.
Boyce Industries
1105 Poinsetta St.
Santa Ana, CA 92701
714-667-7111
Ray’s Portable Heater Service
3191 Meyers Rd.
Camino, CA 95709
530-644-7716
Metrogas Equipment Company
790 West 64th Ave.
Denver, CO 80221
303-428-3036
Tool & Equipment Service Solutions, Inc.
5 Manila Ave.
Hamden, CT 06514-0322
800-397-7553
203-248-7553
S-TEK
3434 S. Orange Ave.
Orlando, FL 32806
407-851-5642
Portable Heater Parts
342 N County Road 400 East
Valparaiso, IN 46383
219-462-7441
888-619-7060
E-Z Rent It, Inc.
1428 US 31-W ByPass
Bowling Green, KY 42101
270-782-9462
East Coast Energy
10 East Route 36
W. Long Branch, NJ 07764
732-870-8809
800-755-8809
Leonard Electric Motor Repair
531 N. Fayetteville St.
Asheboro, NC 27203
336-625-2375
Sooner Distributors
3021 South High
Oklahoma City, OK 73143
405-634-3391
Brock Industrial, Inc.
23637 SW Scholls-Sherwood Rd.
Sherwood, OR 97140
503-628-0167
Cans Unlimited
852 S. Buncombe Rd.
Greer, SC 29650
864-879-3009
800-845-5301
Webb’s Appliance Service Center
1519 Church St.
Nashville, TN 37211
615-329-4079
800-899-4079
Southwest Electric Service
3008 Canton St.
Dallas, TX 75226
214-742-8211
Mills Lawn & Garden
928 Commonwealth Place
Virginia Beach, VA 23464
757-490-7001

WARRANTY AND REPAIR SERVICE
Printed in U.S.A.
LIMITED WARRANTY
DESA Heating Products warrants this product and any parts thereof, to be free from defects in materials and work-
manship for one (1) year for residential home owner usage or 90 days for commerical/industrial usage from the
date of first purchase when operated and maintained in accordance with instructions. This warranty is extended
only to the original retail purchaser, when proof of purchase is provided.
This warranty covers only the cost of parts and labor required to restore the product to proper operating condition.
Transportation and incidental costs associated with warranty repairs are not reimbursable under this warranty.
Warranty service is available only through authorized dealers and service centers.
This warranty does not cover defects resulting from misuse, abuse, negligence, accidents, lack of proper main-
tenance, normal wear, alteration, modification, tampering, repair using improper parts, or repair by anyone other
than an authorized dealer or service center.
THIS EXPRESS WARRANTY IS GIVEN IN LIEU OF ANY OTHER WARRANTY EITHER EXPRESSED
OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICU-
LAR PURPOSE.
DESA Heating Products assumes no responsibility for indirect, incidental or consequential damages. Some states
do not allow the exclusion or limitation of incidental or consequential damages or limitations or exclusions may
not apply to you. This Limited Warranty gives you specific legal rights and you may also have other rights which
vary from state to state.
WARRANTY SERVICE
Should your product require service, return it to your nearest authorized service center. Proof of purchase must
be presented with the product. The product will be inspected. A defect may be caused by faulty materials or
workmanship. If so, DESA Heating Products will repair or replace the product without charge.
REPAIR SERVICE
Return the product to your nearest authorized service center. Each Service Center is independently owned and
operated. Repairs not covered by the warranty will be billed at standard prices. We reserve the right to amend
these specifications at any time without notice.
When writing for information regarding your product, be sure to include the model number and serial number
as shown on the identification decal.
For more information about this warranty, write:
2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004
www.desatech.com

INSTRUCCIONES IMPORTANTES: lea y compren-
da este manual antes de ensamblar o encender este
producto. Al usar productos eléctricos, siempre siga
las precauciones básicas de seguridad para reducir el
riesgo de incendio, choque eléctrico y lesiones perso-
nales. CONSERVE ESTE INSTRUCTIVO.
Guarde este manual para futuras referencias.
Para obtener más información, visite www.desatech.com
MODELOS PD15EA, PG15EA, PL15EA, PV15EA Y CIN15EA
1.500 VATIOS 120 V 60 HZ 12,5 A
MANUAL DEL USUARIO PARA BASE DE SOMBRILLA DE MESA
DE PATIO Y CALENTADOR ELÉCTRICO PARA LOS PIES
Llene para sus registros
N° de serie _______________________
(Situado en la parte inferior)
Fecha de compra: _________________
US
Probado y certificado
conforme al estándar
para seguridad UL1278
TABLA DE CONTENIDO
Información de seguridad .................................... 2
Instrucciones previas al funcionamiento ............. 3
Identificación del producto ................................... 4
Desempaque ....................................................... 4
Instalación ........................................................... 4
Funcionamiento ................................................... 4
Limpieza .............................................................. 5
Solución de problemas ........................................ 5
Diagrama de cableado ........................................ 5
Piezas de repuesto .............................................. 6
Servicio técnico ................................................... 6
Centros de servicio .............................................. 7
Garantía y servicio de reparación .. Contraportada

www.desatech.com 116525-01A
2
INFORMACIÓN DE SEGURIDAD
INSTRUCCIONES
IMPORTANTES: lea este
manual del propietario cuidadosa
y completamente antes de intentar
ensamblar u operar este calenta-
dor. Al usar productos eléctricos,
siempre siga las precauciones
básicas de seguridad para reducir
el riesgo de incendio, choque eléc-
trico y lesiones personales.
ADVERTENCIA: como con la
mayoría de los aparatos eléctri-
cos, las piezas eléctricas de este
producto continúan conduciendo
electricidad incluso cuando el
interruptor está apagado.
1. No utilice este producto si el circuito de alimen-
tación no está protegido con un interruptor del
circuito de fallos de conexión a tierra (GFCI, por sus
siglas en inglés). Un electricista capacitado deberá
conectar el GFCI al circuito eléctrico de la casa.
2. Este producto se tiene que usar en un circuito
de alimentación con conexión a tierra.
3. El producto se tiene que usar en un circuito
de protección contra sobrevoltaje de 15 ó 20
amperios como máximo.
4. NO lo use en interiores ni conecte este producto
en un circuito en interiores.
5. Evite el uso de un cable de extensión. El cable
de extensión puede sobrecalentarse y generar un
riesgo de incendio. Si necesita usar un cable de
extensión, éste debe ser de al menos 14 AWG y
con una potencia mínima de 1875 vatios. Utilice
solamente una extensión con 3 cables (enchufe
de 3 patas) aprobada para usarse en exteriores.
6. No use cables de extensión calibre 16 ni 18.
Podrían ocasionarse daños al cableado de la
casa y/o un incendio.
7. Evite sobrecalentar el cable. NO coloque el
cable bajo alfombras en exteriores. NO cubra el
cable con tapetes, corredores de goma ni nada
similar. Coloque el cable lejos de áreas de tráfico
y donde nadie pueda tropezar con él.
8. No haga pasar el cable a través de puertas ni de
orificios en suelos o paredes.
9. NO haga funcionar el producto si el cable o
el enchufe está dañado, ni después de que el
producto haya fallado, se haya golpeado o se
haya dañado de cualquier forma. Devuelva
el producto al centro de servicio para que lo
examinen, para ajustes eléctricos o mecánicos,
o para su reparación.
10. No retire, doble ni modifique ninguna espiga de
contacto o clavija metálica del cable.
11. No permita que las patas de las sillas o la mesa
se apoyen sobre el cable de alimentación.
12. Siempre desenchufe el producto después de
usarlo.
13. Cuando lo esté desenchufando, asegúrese de
jalar sujetando el enchufe y no el cable.
14. Mantenga el enchufe eléctrico seco y alejado de
superficies mojadas.
15. No coloque ni guarde el producto donde éste se
pueda caer, o puedan tirar del mismo, a una piscina
o cuerpo de agua. Si el producto se cae al agua,
desenchúfelo inmediatamente. NO LO TOQUE
MIENTRAS ESTÉ DENTRO DEL AGUA. Si
el nivel del agua está sobre las entradas de aire
(consulte la figura 3, página 4) o el producto está
totalmente sumergido en el agua, deshagase del
calentador adecuadamente.
16. No lo use ni lo coloque cerca de donde pueda
haber agua estancada.
17. No lo lave con manguera ni con agua a presión.
18. Para uso en exteriores solamente y a tempera-
turas sobre el punto de congelación.
19. Use el producto sólo en exteriores como se describe
en este manual. Cualquier otro uso no recomenda-
do por el fabricante puede ocasionar un incendio,
choque eléctrico o lesiones personales.
20. No haga funcionar este producto bajo la lluvia.
21. Mantenga los combustibles y los materiales
inflamables, como gasolina y disolventes de
pintura, al menos a 0,9 m (3 pies) de todos los
laterales del producto. NO coloque líquidos
combustibles sobre el producto. Evite derramar
líquidos combustibles sobre el producto.
22. Este producto tiene piezas calientes y que pue-
den crear arcos eléctricos o chispas en el interior.
No lo use donde haya vapores inflamables
presentes.
23. NO inserte ni permita que cuerpos extraños entren
en ninguna abertura para ventilación o escape, ya
que esto podría ocasionar un choque eléctrico o
incendio, o podría dañar el producto.
24. Para evitar un posible incendio, NO bloquee las
entradas de aire de ninguna forma. NO lo use sobre
superficies no rígidas, como pasto o tierra húmeda,
en las que las aberturas podrían bloquearse.

www.desatech.com
116525-01A 3
INFORMACIÓN DE SEGURIDAD
Continuación
25. No bloquee el escape de aire permanentemente
de ninguna forma.
26. NO sitúe el producto sobre alfombra.
27. Advierta a los niños sobre el riesgo de muerte
por electrocución. Es necesaris tener mucha
precaución al usar cualquier producto cerca de
niños o de animales, o si es operado por niños.
28. NO intente reparar ni ajustar ninguna pieza
mecánica o eléctrica en esta unidad. Las re-
paraciones o alteraciones no autorizadas de
este producto podrían aumentar el riesgo de
incendio, electrocución o lesiones personales.
El interior de la unidad no contiene ninguna
pieza a la que el usuario pueda dar servicio.
Todos los servicios deberán ser realizados sólo
por personal capacitado.
29. Use el producto sólo conforme a las ordenanzas
y códigos locales.
30. Este producto no debe usarse como el único
soporte para una sombrilla. La sombrilla debe
apoyarse en una mesa.
31. No use ni instale la sombrilla en el producto a
temperaturas inferiores al punto de congelación.
Un producto dañado podría ocasionar el riesgo de
incendio, choque eléctrico y lesiones personales.
32. No use este producto a ninguna altura sobre el
nivel del suelo. No lo coloque sobre una mesa.
33. Sitúe el producto de forma que la luz de encen-
dido se pueda ver fácilmente a 3,05 m (10 pies)
a la redonda y a 1,52 m (5 pies) desde arriba.
34. Si se usa un mantel en la mesa que está sobre
el producto, asegúrelo para evitar que se mueva
con el viento.
35. No use este producto a temperaturas sobre 28,9° C
(75° F). El protector térmico de restablecimiento
manual podría activarse.
36. Tome precauciones para evitar derramar bebidas
sobre el producto.
37. Si el producto no funciona, consulte las instruc-
ciones específicas en Solución de problemas, en
la página 5.
CONSERVE ESTE
INSTRUCTIVO.
Este producto contiene y/o ge-
nera químicos reconocidos por
el Estado de California como
causantes de cáncer o de de-
fectos de nacimiento, u otros
daños reproductivos.
Figura 2. Adaptador del enchufe
Tornillo
metálico
Cubierta de la caja
del enchufe con
conexión a tierra
ADAPTADOR PARA ENCHUFE
IMPORTANTE: este producto se tiene que usar en
un circuito de alimentación con conexión a tierra.
Hay adaptadores como el que se muestra en la
figura 2 disponibles para conectar enchufes de tres
patas para conexión a tierra en conectores con dos
ranuras. La lengüeta verde de conexión a tierra que
sale del adaptador se tiene que conectar a una tierra
permanente, como por ejemplo una caja de enchufes
conectada a tierra adecuadamente.
RESET
TEST
WARNING
Botones de
prueba y de
restablecimiento Adaptador
del cable del
GFCI
Figura 1. Opciones para el GFCI
INSTRUCCIONES PREVIAS
AL FUNCIONAMIENTO
INTERRUPTOR DE FALLOS DE
CONEXIÓN A TIERRA
•
Desde 1971, el Código eléctrico nacional (NEC) requie-
re dispositivos con interruptor del circuito de fallos de
conexión a tierra en todos los circuitos en exteriores.
• Si su residencia fue construida antes de 1971, consul-
te a un técnico capacitado para determinar si existe
un protector del interruptor del circuito de fallos de
conexión a tierra.
• No use este producto si el circuito no tiene un pro-
tector del GFCI.
• No enchufe este producto en un circuito de interiores.
• Los dispositivos de GFCI aceptados comúnmente se
muestran en la figura 1.
• Evite utilizar un cable de extensión. El cable de extensión
puede sobrecalentarse y generar un riesgo de incendio.
Si necesita usar un cable de extensión, éste debe ser de
al menos 14 AWG y con una potencia mínima de 1875
vatios. Utilice solamente una extensión con 3 cables (en-
chufe de 3 patas) aprobada para usarse en exteriores.

www.desatech.com 116525-01A
4
DESEMPAQUE
1. Retire todos los elementos de empaque apli-
cados al producto para su envío.
2. Saque todos los elementos de la caja.
3. Revise los elementos para ver si hay algún
daño debido al transporte. Si el producto está
dañado, informe de inmediato al distribuidor
a quien lo compró.
IDENTIFICACIÓN DEL
PRODUCTO
Cuerpo
Interruptor de
alimentación
iluminado
Cable de
alimentación
Tornillo de
mariposa
Escape
del aire
caliente
Entrada de
aire (abertura
a la parte
inferior del
calentador)
Interruptor
de aguja
Barra de
empuje
Acceso al
interruptor de
límite térmico
Figura 3. Calentador de la base de
sombrilla
Entradas
de aire
(Vista
inferior)
INSTALACIÓN
1. Sitúe el producto bajo una mesa de patio en el
exterior, sobre una superficie rígida, nivelada y
seca. El poste de la aguja sobre el interruptor
debe estar sobre una superficie sólida para
que el producto funcione. Escuche hasta oír
un sonido de “clic”. Consulte la figura 3 para
ver la ubicación del interruptor.
2. Baje el poste de la sombrilla lentamente,
introduciéndolo en el producto. No deje caer
el poste, ya que podría dañar el producto.
3. Apriete el tornillo de mariposa del producto
para asegurar el poste. El poste quedará
aproximadamente 17,8 cm (7 pul) más alto
que si se utilizara sin este producto.
4. Asegúrese de que el producto esté en la po-
sición de apagado antes de conectarlo en un
enchufe protegido con GFCI con conexión a
tierra de 120 V y 60 Hz.
5. Evite sobrecargar el circuito no utilizando
otros productos de alto voltaje en el mismo
enchufe. A 1.500 vatios, esta unidad utilizará
12,5 amperios.
FUNCIONAMIENTO
IMPORTANTE: revise y com-
prenda las advertencias que
aparecen en la sección Informa-
ción de seguridad, en la página
2. Son necesarias para operar
este producto de manera segu-
ra. Siga todas las ordenanzas y
códigos locales al utilizar este
producto.
1.
Oprima el interruptor de alimentación iluminado.
2. La luz de la alimentación permanecerá encen-
dida durante el funcionamiento.
3. Manténgase alejado del producto hasta que
toda el agua o residuos se hayan eliminado.
4. El producto se calentará en unos minutos.

www.desatech.com
116525-01A 5
LIMPIEZA
CUIDADOS DURANTE LA
TEMPORADA DE USO
Siempre desenchufe el producto antes de moverlo
o de limpiarlo.
1. No lo desarme. Limpie el exterior de la unidad
cuidadosamente con un trapo suave y húmedo.
2. Después de la limpieza, asegúrese de secar la uni-
dad completamente con un trapo o una toalla.
CUIDADOS DESPUÉS DE LA
TEMPORADA DE USO
Guarde el producto en el interior, en un lugar seco.
Este producto no requiere ningún mantenimiento.
SOLUCIÓN DE PROBLEMAS
PRECAUCIÓN: riesgo de
choque eléctrico. No abrir. No
hay piezas a las que el usuario
pueda dar servicio en el interior.
Lleve el calentador a un centro
de servicio autorizado.
Si su producto no funciona:
1. Asegúrese de que el GFCI del enchufe eléc-
trico o el interruptor automático de circuito y
el cable de extensión estén funcionando.
2. Verifique la operación del interruptor de aguja.
La luz del interruptor de alimentación puede
estar encendida, pero el interruptor de aguja apa-
gado. Mueva el producto hasta que se escuche un
sonido de “clic”. Para evitar dañar el poste del
interruptor de aguja, no deslice el producto.
3. Observe si hay alguna obstrucción alrededor
del ventilador. Si encuentra alguna obstruc-
ción, APAGUE y DESENCHUFE EL PRO-
DUCTO. Haga que una persona capacitada dé
servicio al producto.
4. Verifique si el protector térmico está activado.
El motor y el elemento calefactor no funcio-
nan. Espere 10 minutos a que el producto se
enfríe. Oprima el botón de restablecimiento.
Consulte Interruptor de límite térmico a con-
tinuación.
INTERRUPTOR DE LÍMITE TÉRMICO
Si el producto se usa a temperaturas menores de 28,9°
C (75° F), el interruptor de límite no debe requerir un
restablecimiento a menos que haya una falla. Si se
produce una falla, solicite que un centro de servicio
autorizado dé servicio al producto.
Restablecimiento del interruptor de
límite térmico
1. Desenchufe el producto.
2. Permita que el producto se enfríe.
3. Voltee el producto hacia arriba.
4. Quite el tapón en la parte inferior.
5. Inserte la barra de empuje de plástico incluida a
través del orificio y guíela hasta el pequeño botón
rojo del interruptor de límite térmico (consulte la
figura 4). Una linterna mejorará su visibilidad.
6. Oprima el botón rojo suavemente para resta-
blecer el interruptor.
7. Vuelva a colocar el tapón que quitó en el
orificio. Realice una operación de prueba.
8. Si se requiere restablecer el interruptor de límite
térmico repetidamente, solicite que se le dé
servicio al producto en un centro de servicio
autorizado.
Enchufe de
alimentación
120V 60Hz
Verde
Negro
Blanco
Interruptor de
alimentación
Elemento
calefactor
Motor
Negro
Interruptor
de aguja
Negro Negro
Verde
Negro
Blanco
Blanco
Interruptor de
límite
térmico para
restablecimiento
manual
N LN
L
DIAGRAMA DE CABLEADO
Figura 4. Restablecimiento del
interruptor de límite térmico
Acceso al
interruptor de
límite térmico
Barra de
empuje

www.desatech.com 116525-01A
6
PIEZAS DE REPUESTO
Nota: Use sólo piezas de repuesto originales. Esto
protegerá la cobertura de su garantía para piezas
reemplazadas con garantía.
PIEZAS CON GARANTÍA
Comuníquese con los distribuidores autorizados
de este producto. Si no pueden proporcionarle las
piezas originales de repuesto, llame al departamen-
to de servicio técnico de DESA Heating Products
al 1-866-672-6040.
Cuando llame a DESA Heating Products, tenga
listo:
• su nombre
• su dirección
• los números de modelo y de serie de su producto
• la falla del producto
• la fecha de compra
Generalmente, le pediremos que devuelva la pieza
a la fábrica.
PIEZAS SIN GARANTÍA
Comuníquese con los distribuidores autorizados
de este producto. Si no pueden proporcionarle
las piezas originales de repuesto, llame a DESA
Heating Products al 1-866-672-6040 para obtener
información de referencia. Los distribuidores
de piezas se enumeran en la sección Centros de
servicio, en la página 7.
Cuando llame a DESA Heating Products, tenga
listo:
• los números de modelo y de serie de su producto
• el número de la pieza de repuesto
SERVICIO TÉCNICO
Es posible que tenga preguntas adicionales sobre
la instalación, el funcionamiento o la solución de
problemas. Si es así, comuníquese con el Depar-
tamento de servicio técnico de DESA Heating
Products al 1-866-672-6040. Al llamar tenga a
la mano los números de modelo y de serie de su
producto.
También puede visitar el sitio web de servi-
cios técnicos de DESA Heating Products en
www.desatech.com.

www.desatech.com
116525-01A 7
CENTROS DE SERVICIO
Los centros de servicio son negocios particulares.
Han aceptado dar asistencia a las necesidades de
nuestros clientes ofreciendo piezas de repuesto y
accesorios originales.
Boyce Industries
1105 Poinsetta St.
Santa Ana, CA 92701
714-667-7111
Ray’s Portable Heater Service
3191 Meyers Rd.
Camino, CA 95709
530-644-7716
Metrogas Equipment Company
790 West 64th Ave.
Denver, CO 80221
303-428-3036
Tool & Equipment Service Solutions, Inc.
5 Manila Ave.
Hamden, CT 06514-0322
800-397-7553
203-248-7553
S-TEK
3434 S. Orange Ave.
Orlando, FL 32806
407-851-5642
Portable Heater Parts
342 N County Road 400 East
Valparaiso, IN 46383
219-462-7441
888-619-7060
E-Z Rent It, Inc.
1428 US 31-W ByPass
Bowling Green, KY 42101
270-782-9462
East Coast Energy
10 East Route 36
W. Long Branch, NJ 07764
732-870-8809
800-755-8809
Leonard Electric Motor Repair
531 N. Fayetteville St.
Asheboro, NC 27203
336-625-2375
Sooner Distributors
3021 South High
Oklahoma City, OK 73143
405-634-3391
Brock Industrial, Inc.
23637 SW Scholls-Sherwood Rd.
Sherwood, OR 97140
503-628-0167
Cans Unlimited
852 S. Buncombe Rd.
Greer, SC 29650
864-879-3009
800-845-5301
Webb’s Appliance Service Center
1519 Church St.
Nashville, TN 37211
615-329-4079
800-899-4079
Southwest Electric Service
3008 Canton St.
Dallas, TX 75226
214-742-8211
Mills Lawn & Garden
928 Commonwealth Place
Virginia Beach, VA 23464
757-490-7001

GARANTÍA Y SERVICIO DE REPARACIÓN
Impreso en los EE.UU.
GARANTÍA LIMITADA
DESA Heating Products garantiza que este producto y todas sus piezas están libres de defectos en lo material y en
la mano de obra por el periodo de un (1) año para el uso residencial o por 90 días para el uso comercial o industrial
a partir de la fecha de primera compra siempre y cuando se opere y mantenga de acuerdo a las instrucciones. Esta
garantía se extiende solamente al comprador al por menor, cuando se proporciona una prueba de compra.
Esta garantía sólo cubre el costo de las piezas y de la mano de obra requeridos para restablecer el producto a su
condición de operación adecuada. Los costos de transporte e incidentales asociados con reparaciones de garantía
no son reembolsables bajo esta garantía.
El servicio de garantía está disponible sólo a través de distribuidores y centros de servicio autorizados.
Esta garantía no cubre defectos ocasionados por mal uso, abuso, negligencia, accidentes, falta de mantenimiento
adecuado, desgaste normal, alteración, modificación, manipulación, reparación usando piezas inadecuadas o
reparación realizada por cualquiera que no sea un distribuidor o un centro de servicio autorizado.
ESTA GARANTÍA EXPRESA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, YA SEA
EXPRESA O IMPLÍCITA, INCLUYENDO GARANTÍAS DE APROVECHAMIENTO Y APTITUD PARA
UN PROPÓSITO EN PARTICULAR.
DESA Heating Products no asume ninguna responsabilidad por daños indirectos, incidentales o perjuicios.
Algunos estados no permiten la exclusión o limitación de daños incidentales o perjuicios, o es posible que las
exclusiones no sean aplicables a usted. Esta garantía limitada le otorga derechos legales específicos y usted podría
tener también otros derechos que varían de un estado a otro.
SERVICIO DE GARANTÍA
Si su producto requiere servicio, devuélvalo al centro de servicio autorizado más cercano. Se debe presentar
una prueba de compra con el producto. El producto será inspeccionado. Un defecto puede ser ocasionado por
materiales o mano de obra defectuosos. Si es así, DESA Heating Products reparará o reemplazará el producto
sin ningún cargo.
SERVICIO DE REPARACIÓN
Devuelva el producto al centro de servicio autorizado más cercano. Cada Centro de servicio tiene un propietario
y una operación independiente. Las reparaciones no cubiertas por la garantía se cobrarán a los precios regulares.
Nos reservamos el derecho de modificar estas especificaciones en cualquier momento sin previo aviso.
Al escribir para solicitar información acerca de su producto, asegúrese de incluir los números de modelo y de
serie como aparecen en la etiqueta de identificación.
Para obtener más información sobre esta garantía, escriba a:
2701 Industrial Drive
P.O. Box 90004
Bowling Green, KY 42102-9004, EE.UU.
www.desatech.com
116525-01
Rev. A
01/05
NOT A UPC
116525 01
