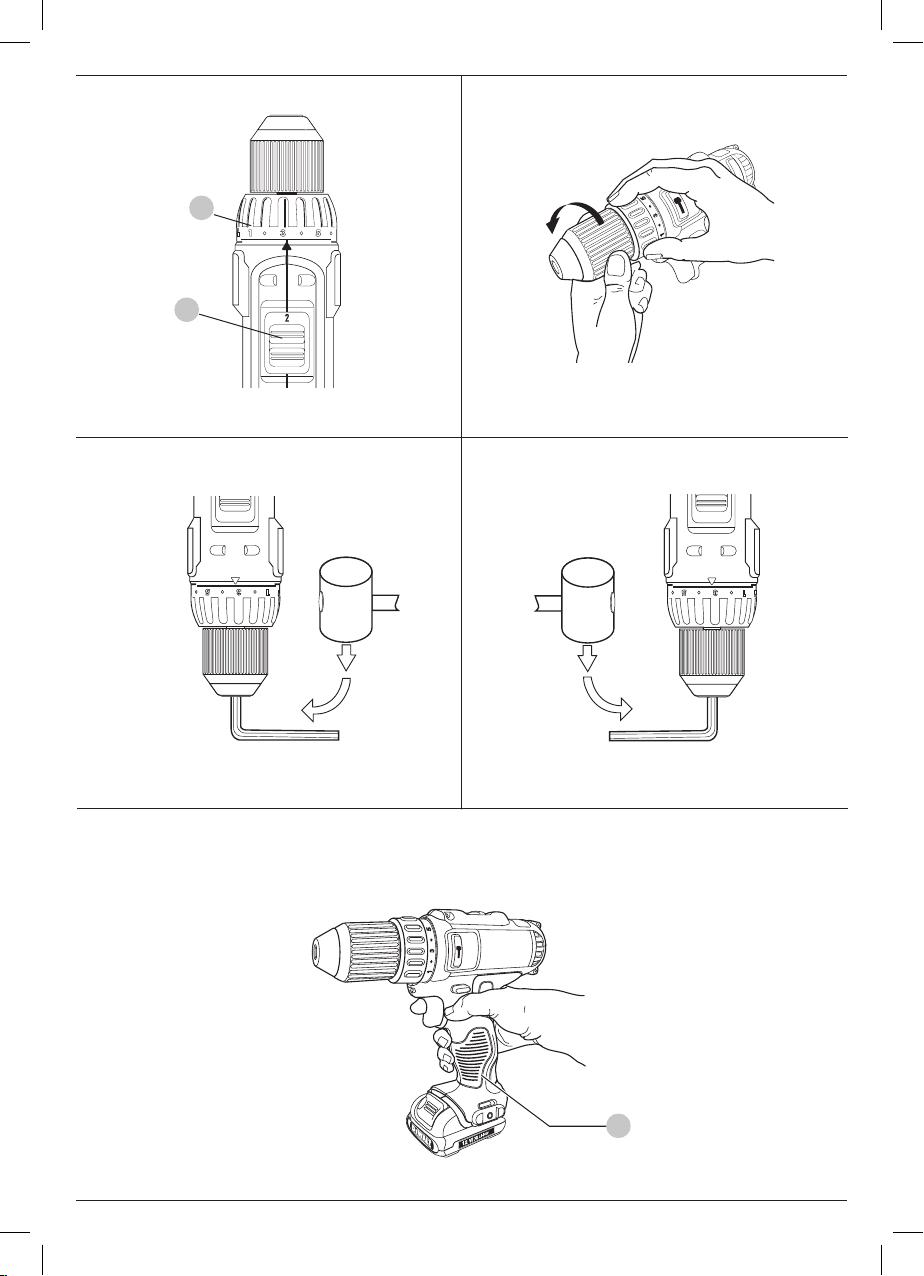

Figure B
B 
Figure A
A 
534
1
2
8
6
7
6
7
Figure C
C 
6
7

2
Figure D
D 
Figure E
E 
Figure G
G 
Figure F
F 
Figure H
H 
3
4
9

ENGLISH
3
WARNING: Indicates a potentially hazardous situation
which, if not avoided, could result in death or
seriousinjury.
CAUTION: Indicates a potentially hazardous situation
which, if not avoided, may result in minor or
moderateinjury.
NOTICE: Indicates a practice not related to
personal injury which, if not avoided, may result in
propertydamage.
Denotes risk of electricshock.
Denotes risk offire.
WARNING: To reduce the risk of injury, read the
instructionmanual.
GENERAL POWER TOOL SAFETY WARNINGS
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust orfumes.
c ) Keep children and bystanders away while operating
a power tool. Distractions can cause you to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Congratulations!
You have chosen a
DeWALT
tool. Years of experience, thorough
product development and innovation make
DeWALT
one of the
most reliable partners for professional power toolusers.
Technical Data
DCD716
Voltage
Peak VDC 12
Rated VDC 10.8
Type 1
Battery type Li-Ion
No-load speed:
1st gear min-1 0–400
2nd gear min-1 0–1500
Impact rate
1st gear min-1 0-6000
2nd gear min-1 0-22500
Max torque (hard/soft) Nm 30/16
Power output (MWO) W180
Chuck capacity mm 10
Maximum drilling capacity:
Wood mm 20
Metal mm 10
Masonary mm 8
Weight (without battery pack) kg 0.98
Definitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to
thesesymbols.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, will result in death or
seriousinjury.
English (original instructions)
12V CORDLESS ADJUSTABLE CLUTCH
DRILL/DRIVER/HAMMERDRILL
DCD716
Batteries
Chargers/Charge Times (Minutes)
Cat #
DC
Weight
*Date code 201811475B or later
**Date code 201536 or later
Batteries Chargers/Charge Times (Minutes)
Cat # VDC Ah
Weight
kg DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB122 12 2.0 0.22 30 90 60 50 30 X30 60
DCB124 12 3.0 0.25 45 140 90 70 45 45 45 90
DCB125 12 1.3 0.20 22 60 40 30 22 X22 40
DCB127 12 2.0 0.20 30 90 60 50 30 X30 60

4
ENGLISH
Unmodified plugs and matching outlets will reduce risk of
electricshock.
b ) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if
your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electricshock.
f ) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personalinjury.
b ) Use personal protective equipment. Always wear eye
protection. Protective equipment such as a dust mask,
non-skid safety shoes, hard hat or hearing protection used
for appropriate conditions will reduce personalinjuries.
c ) Prevent unintentional starting. Ensure the switch
is in the off-position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch on
invitesaccidents.
d ) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached
to a rotating part of the power tool may result in
personalinjury.
e ) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away from
moving parts. Loose clothes, jewellery or long hair can be
caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-relatedhazards.
h ) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause severe
injury within a fraction of asecond.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct power
tool for your application. The correct power tool
will do the job better and safer at the rate for which it
wasdesigned.
b ) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must berepaired.
c ) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools. Such
preventive safety measures reduce the risk of starting the
power toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrainedusers.
e ) Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused by
poorly maintained powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits, etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardoussituation.
h ) Keep handles and grasping surfaces dry, clean and
free from oil and grease. Slippery handles and grasping
surfaces do not allow for safe handling and control of the
tool in unexpectedsituations.
5) Battery Tool Use and Care
a ) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another batterypack.
b ) Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury andfire.
c ) When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys,
nails, screws or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns
or afire.
d ) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation orburns.
e ) Do not use a battery pack or tool that is damaged or
modified. Damaged or modified batteries may exhibit

5
ENGLISH
unpredictable behaviour resulting in fire, explosion or risk
of injury.
f ) Do not expose a battery pack or tool to fire or
excessive temperature. Exposure to fire or temperature
above 130 °C may causeexplosion.
g ) Follow all charging instructions and do not charge
the battery pack or tool outside the temperature
range specified in the instructions. Charging
improperly or at temperatures outside the specified range
may damage the battery and increase the risk of fire.
6) Service
a ) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.
b ) Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
Additional Specific Safety Rules for Drills/
Drivers/Hammerdrills
• Wear ear protectors when impact drilling. Exposure to
noise can cause hearingloss.
• Use auxiliary handles, if supplied with the tool. Loss of
control can cause personalinjury.
• Hold power tool by insulated gripping surfaces when
performing an operation where the cutting tool or the
fastener may contact hidden wiring. Cutting accessory or
fasteners contacting a “live” wire may make exposed metal
parts of the power tool “live” and could give the operator an
electricshock.
• Use clamps or other practical way to secure and support
the workpiece to a stable platform. Holding the work by
hand or against your body is unstable and may lead to loss
ofcontrol.
• Wear ear protectors when hammering for extended
periods of time. Prolonged exposure to high intensity noise
can cause hearing loss. Temporary hearing loss or serious ear
drum damage may result from high sound levels generated
byhammerdrilling.
• Wear safety goggles or other eye protection. Hammering
and drilling operations cause chips to fly. Flying particles can
cause permanent eyedamage.
• Hammer bits and tools get hot during operation. Wear
gloves when touchingthem.
Residual Risks
In spite of the application of the relevant safety regulations
and the implementation of safety devices, certain residual risks
cannot be avoided. These are:
• Impairment ofhearing.
• Risk of personal injury due to flyingparticles.
• Risk of burns due to accessories becoming hot
duringoperation.
• Risk of personal injury due to prolongeduse.
SAVE THESE INSTRUCTIONS
Chargers
DeWALT
chargers require no adjustment and are designed to be
as easy as possible tooperate.
Electrical Safety
The electric motor has been designed for one voltage only.
Always check that the battery pack voltage corresponds to the
voltage on the rating plate. Also make sure that the voltage of
your charger corresponds to that of yourmains.
Your
DeWALT
charger is double insulated in
accordance with EN60335; therefore no earth wire
isrequired.
If the supply cord is damaged, it must be replaced by a
specially prepared cord available through the
DeWALT
serviceorganisation.
Mains Plug Replacement
(Middle East and Africa)
If a new mains plug needs to be fitted:
• Safely dispose of the oldplug.
• Connect the brown lead to the live terminal in theplug.
• Connect the blue lead to the neutralterminal.
WARNING: No connection is to be made to the
earthterminal.
Follow the fitting instructions supplied with good quality plugs.
Recommended fuse: 3A.
Using an Extension Cable
An extension cord should not be used unless absolutely
necessary. Use an approved extension cable suitable for
the power input of your charger (see Technical Data). The
minimum conductor size is 1mm2; the maximum length
is30m.
When using a cable reel, always unwind the cablecompletely.
Important Safety Instructions for All
Battery Chargers
SAVE THESE INSTRUCTIONS: This manual contains important
safety and operating instructions for compatible battery
chargers (refer to TechnicalData).
• Before using charger, read all instructions and cautionary
markings on charger, battery pack, and product using
batterypack.
WARNING: Shock hazard. Do not allow any liquid to get
inside charger. Electric shock mayresult.
WARNING: We recommend the use of a residual current
device with a residual current rating of 30mA orless.
CAUTION: Burn hazard. To reduce the risk of injury,
charge only
DeWALT
rechargeable batteries. Other types of
batteries may burst causing personal injury anddamage.
CAUTION: Children should be supervised to ensure that
they do not play with theappliance.
NOTICE: Under certain conditions, with the charger
plugged into the power supply, the exposed charging
contacts inside the charger can be shorted by foreign
material. Foreign materials of a conductive nature such

6
ENGLISH
as, but not limited to, steel wool, aluminum foil or any
buildup of metallic particles should be kept away from
charger cavities. Always unplug the charger from the
power supply when there is no battery pack in the cavity.
Unplug charger before attempting to clean
• DO NOT attempt to charge the battery pack with any
chargers other than the ones in this manual. The charger
and battery pack are specifically designed to worktogether.
• These chargers are not intended for any uses other than
charging
DeWALT
rechargeable batteries. Any other uses
may result in risk of fire, electric shock orelectrocution.
• Do not expose charger to rain orsnow.
• Pull by plug rather than cord when disconnecting
charger. This will reduce risk ofdamage to electric plug
andcord.
• Make sure that cord is located so that it will not be
stepped on, tripped over, or otherwise subjected to
damage orstress.
• Do not use an extension cord unless it is absolutely
necessary. Use of improper extension cord could result in risk
of fire,electric shock, orelectrocution.
• Do not place any object on top of charger or place
the charger on a soft surface that might block the
ventilation slots and result in excessive internal heat.
Place the charger in a position away from any heat source. The
charger is ventilated through slots in the top and the bottom
of thehousing.
• Do not operate charger with damaged cord or plug—
have them replacedimmediately.
• Do not operate charger if it has received a sharp blow,
been dropped, or otherwise damaged in any way. Take it
to an authorised servicecentre.
• Do not disassemble charger; take it to an authorised
service centre when service or repair is required. Incorrect
reassembly may result in a risk of electric shock, electrocution
orfire.
• In case of damaged power supply cord the supply cord must
be replaced immediately by the manufacturer, its service agent
or similar qualified person to prevent anyhazard.
• Disconnect the charger from the outlet before
attempting any cleaning. This will reduce the risk of
electric shock. Removing the battery pack will not reduce
thisrisk.
• NEVER attempt to connect two chargerstogether.
• The charger is designed to operate on standard
230V household electrical power. Do not attempt to
use it on any other voltage. This does not apply to the
vehicularcharger.
Charging a Battery (Fig. B)
1. Plug the charger into an appropriate outlet before inserting
batterypack.
2. Insert the battery pack 7 into the charger, making sure the
battery pack is fully seated in the charger. The red (charging)
light will blink repeatedly indicating that the charging
process hasstarted.
3. The completion of charge will be indicated by the red
light remaining ON continuously. The battery pack is fully
charged and may be used at this time or left in the charger.
To remove the battery pack from the charger, push the
battery release button 6 on the batterypack.
NOTE: To ensure maximum performance and life of lithium-ion
battery packs, charge the battery pack fully before firstuse.
Charger Operation
Refer to the indicators below for the charge status of the
batterypack.
Charge Indicators
Charging
Fully Charged
Hot/Cold Pack Delay*
*The red light will continue to blink, but a yellow indicator light
will be illuminated during this operation. Once the battery pack
has reached an appropriate temperature, the yellow light will
turn off and the charger will resume the chargingprocedure.
The compatible charger(s) will not charge a faulty battery pack.
The charger will indicate faulty battery by refusing to light.
NOTE: This could also mean a problem with acharger.
If the charger indicates a problem, take the charger and battery
pack to be tested at an authorised servicecentre.
Hot/Cold Pack Delay
When the charger detects a battery pack that is too hot or too
cold, it automatically starts a Hot/Cold Pack Delay, suspending
charging until the battery pack has reached an appropriate
temperature. The charger then automatically switches to the
pack charging mode. This feature ensures maximum battery
packlife.
A cold battery pack will charge at a slower rate than a warm
battery pack. The battery pack will charge at that slower rate
throughout the entire charging cycle and will not return to
maximum charge rate even if the battery packwarms.
Electronic Protection System
XR Li-Ion tools are designed with an Electronic Protection
System that will protect the battery pack against overloading,
overheating or deepdischarge.
The tool will automatically turn off if the Electronic Protection
System engages. If this occurs, place the lithium-ion battery
pack on the charger until it is fullycharged.
Charger Cleaning Instructions
WARNING: Shock hazard. Disconnect the charger
from the AC outlet before cleaning. Dirt and grease
may be removed from the exterior of the charger using a
cloth or soft non-metallic brush. Do not use water or any
cleaning solutions. Never let any liquid get inside the tool;
never immerse any part of the tool into aliquid.

7
ENGLISH
Battery Packs
Important Safety Instructions for All
Battery Packs
When ordering replacement battery packs, be sure to include
catalogue number andvoltage.
The battery pack is not fully charged out of the carton. Before
using the battery pack and charger, read the safety instructions
below. Then follow charging proceduresoutlined.
READ ALL INSTRUCTIONS
• Do not charge or use battery in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Inserting or removing the battery from the charger may
ignite the dust orfumes.
• Never force battery pack into charger. Do not modify
battery pack in any way to fit into a non-compatible
charger as battery pack may rupture causing serious
personalinjury.
• Charge the battery packs only in
DeWALT
chargers.
• DO NOT splash or immerse in water or otherliquids.
• Do not store or use the tool and battery pack in
locations where the temperature may reach or exceed
40 ˚C (104 ˚F) (such as outside sheds or metal buildings
in summer).
• Do not incinerate the battery pack even if it is severely
damaged or is completely worn out. The battery pack can
explode in a fire. Toxic fumes and materials are created when
lithium-ion battery packs areburned.
• If battery contents come into contact with the skin,
immediately wash area with mild soap and water. If
battery liquid gets into the eye, rinse water over the open eye
for 15 minutes or until irritation ceases. If medical attention
is needed, the battery electrolyte is composed of a mixture of
liquid organic carbonates and lithiumsalts.
• Contents of opened battery cells may cause respiratory
irritation. Provide fresh air. If symptoms persists, seek
medicalattention.
WARNING: Burn hazard. Battery liquid may be flammable
if exposed to spark orflame.
WARNING: Never attempt to open the battery pack for
any reason. If battery pack case is cracked or damaged,
do not insert into charger. Do not crush, drop or damage
battery pack. Do not use a battery pack or charger that
has received a sharp blow, been dropped, run over or
damaged in any way (i.e., pierced with a nail, hit with
a hammer, stepped on). Electric shock or electrocution
may result. Damaged battery packs should be returned to
service centre forrecycling.
WARNING: Fire hazard. Do not store or carry the
battery pack so that metal objects can contact
exposed battery terminals. For example, do not place
the battery pack in aprons, pockets, tool boxes, product kit
boxes, drawers, etc., with loose nails, screws, keys,etc.
CAUTION: When not in use, place tool on its side on
a stable surface where it will not cause a tripping
or falling hazard. Some tools with large battery packs
will stand upright on the battery pack but may be easily
knockedover.
Transportation
WARNING: Fire hazard. Transporting batteries can
possibly cause fire if the battery terminals inadvertently
come in contact with conductive materials. When
transporting batteries, make sure that the battery
terminals are protected and well insulated from materials
that could contact them and cause a shortcircuit.
NOTE: Lithium-ion batteries should not be put in
checkedbaggage.
DeWALT
batteries comply with all applicable shipping
regulations as prescribed by industry and legal standards which
include UN Recommendations on the Transport of Dangerous
Goods; International Air Transport Association (IATA) Dangerous
Goods Regulations, International Maritime Dangerous Goods
(IMDG) Regulations, and the European Agreement Concerning
The International Carriage of Dangerous Goods by Road (ADR).
Lithium-ion cells and batteries have been tested to section 38.3
of the UN Recommendations on the Transport of Dangerous
Goods Manual of Tests andCriteria.
In most instances, shipping a
DeWALT
battery pack will be
excepted from being classified as a fully regulated Class 9
Hazardous Material. In general, only shipments containing a
lithium-ion battery with an energy rating greater than 100 Watt
Hours (Wh) will require being shipped as fully regulated Class 9.
All lithium-ion batteries have the Watt Hour rating marked on
the pack. Furthermore, due to regulation complexities,
DeWALT
does not recommend air shipping lithium-ion battery packs
alone regardless of Watt Hour rating. Shipments of tools with
batteries (combo kits) can be air shipped as excepted if the Watt
Hour rating of the battery pack is no greater than 100Whr.
Regardless of whether a shipment is considered excepted
or fully regulated, it is the shipper's responsibility to consult
the latest regulations for packaging, labeling/marking and
documentationrequirements.
The information provided in this section of the manual is
provided in good faith and believed to be accurate at the time
the document was created. However, no warranty, expressed or
implied, is given. It is the buyer’s responsibility to ensure that its
activities comply with the applicableregulations.
Storage Recommendations
1. The best storage place is one that is cool and dry away
from direct sunlight and excess heat or cold. For optimum
battery performance and life, store battery packs at room
temperature when not inuse.
2. For long storage, it is recommended to store a fully charged
battery pack in a cool, dry place out of the charger for
optimalresults.
NOTE: Battery packs should not be stored completely
depleted of charge. The battery pack will need to be recharged
beforeuse.

8
ENGLISH
Labels on Charger and Battery Pack
In addition to the pictographs used in this manual, the labels
on the charger and the battery pack may show the following
pictographs:
Read instruction manual beforeuse.
See Technical Data for chargingtime.
Do not probe with conductiveobjects.
Do not charge damaged batterypacks.
Do not expose to water.
Have defective cords replacedimmediately.
Charge only between 4 ˚C and 40 ˚C.
Only for indooruse.
Discard the battery pack with due care for
theenvironment.
Charge
DeWALT
battery packs only with designated
DeWALT
chargers. Charging battery packs other
than the designated
DeWALT
batteries with a
DeWALT
charger may make them burst or lead to
other dangeroussituations.
Do not incinerate the batterypack.
Battery Type
The DCD716 operates on a 10.8/12V batterypack.
These battery packs may be used: DCB122, DCB124, DCB125
and DCB127. Refer to Technical Data for moreinformation.
Package Contents
The package contains:
1 Drill/driver/hammerdrill
1 Charger
2 Batteries
1 Kitbox
1 Instruction manual
• Check for damage to the tool, parts or accessories which may
have occurred duringtransport.
• Take the time to thoroughly read and understand this manual
prior tooperation.
Markings on Tool
The following pictograms are shown on the tool:
Read instruction manual beforeuse.
Date Code Position
The date code, which also includes the year of manufacture, is
printed into thehousing.
Example:
2019 XX XX
Year of Manufacture
Description (Fig. A)
WARNING: Never modify the power tool or any part of it.
Damage or personal injury couldresult.
1 Variable speed trigger switch
2 Forward/reverse button
3 Torque adjustment collar
4 Gear shifter
5 Keyless chuck
6 Battery release button
7 Battery pack
8 Worklight
Intended Use
These drills drivers/hammerdrills are designed for professional
drilling, percussion drilling and screwdrivingapplications.
DO NOT use under wet conditions or in the presence of
flammable liquids orgases.
These drills/drivers/hammerdrills are professional powertools.
DO NOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
• This product is not intended for use by persons (including
children) suffering from diminished physical, sensory or
mental abilities; lack of experience, knowledge or skills
unless they are supervised by a person responsible for their
safety. Children should never be left alone with thisproduct.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
installing attachments or accessories. An accidental
start-up can causeinjury.
WARNING: Use only
DeWALT
battery packs andchargers.
Inserting and Removing the Battery Pack
from the Tool (Fig. C)
NOTE: Make sure your battery pack 7 is fullycharged.

9
ENGLISH
To Install the Battery Pack into the Tool
Handle
1. Align the battery pack 7 with the rails inside the tool’s
handle (Fig. C).
2. Slide it into the handle until the battery pack is firmly seated
in the tool and ensure that you hear the lock snap intoplace.
To Remove the Battery Pack from the Tool
1. Press the release button 6 and firmly pull the battery pack
out of the toolhandle.
2. Insert battery pack into the charger as described in the
charger section of thismanual.
OPERATION
Instructions for Use
WARNING: Always observe the safety instructions and
applicableregulations.
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
installing attachments or accessories. An accidental
start-up can causeinjury.
Proper Hand Position (Fig. H)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position asshown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the main handle 9.
Variable Speed Trigger Switch (Fig. A)
To turn the tool on, squeeze the trigger switch 1. To turn
the tool off, release the trigger switch. Your tool is equipped
with a brake. The chuck will stop when the trigger switch is
fullyreleased.
The variable speed switch enables you to select the best speed
for a particular application. The further you squeeze the trigger,
the faster the tool will operate. For maximum tool life, use
variable speed only for starting holes or fasteners
NOTE: Continuous use in variable speed range is not
recommended. It may damage the switch and should
beavoided.
Forward/Reverse Control Button (Fig. A)
A forward/reverse control button 2 determines the direction of
the tool and also serves as a lock-offbutton.
To select forward rotation, release the trigger switch and
depress the forward/reverse control button on the right side of
thetool.
To select reverse, depress the forward/reverse control button on
the left side of the tool. The center position of the control button
locks the tool in the off position. When changing the position of
the control button, be sure the trigger isreleased.
NOTE: The first time the tool is run after changing the direction
of rotation, you may hear a click on start up. This is normal and
does not indicate aproblem.
Worklight (Fig. A)
There is a worklight 8 located under the torque adjustment
collar 3. The worklight will be activated when the trigger switch
issqueezed.
NOTE: The worklight is for lighting the immediate work surface
and is not intended to be used as aflashlight.
Torque Adjustment Collar (Fig. A, D)
The torque adjustment collar 3 is clearly marked with numbers
and a drill bit symbol.The collar should be rotated until the
desired setting is located at the top of the tool. Locators are
provided in the collar to eliminate the guess work when
selecting fastening torque. The higher the number on the collar,
the higher the torque and the larger the fastener which can be
driven. To lock the clutch for drilling operations, move to the
drill bitposition.
NOTE: When using the drill/driver for drilling holes, be sure
that the torque adjusting collar is set so the figure of the drill is
aligned with the center line on the top of the tool. Failure to do
this will allow the clutch to slip while attempting todrill.
Dual Range Gearing (Fig. A, D)
The dual range feature of your driver/drill allows you to shift
gears for greaterversatility.
To select the low speed, high torque setting, turn the tool off
and permit to stop. Slide the gear shifter 4 forward (towards
the chuck). To select the high speed, low torque setting, turn
the tool off and permit to stop. Slide the gear shifter back (away
from chuck).
NOTE: Do not change gears when the tool is running. If you are
having trouble changing gears, make sure that the dual range
gear shifter is either completely pushed forward or completely
pushedback.
Keyless Single Sleeve Chuck (Fig. E)
Your tool features a keyless chuck with one rotating sleeve for
one-handed operation of the chuck. To insert a drill bit or other
accessory, follow thesesteps.
1. Lock the trigger in the OFF position as previouslydescribed.
2. Grasp the black sleeve of the chuck with one hand
and use the other hand to secure the tool. Rotate the
sleeve counterclockwise far enough to accept the
desiredaccessory.
3. Insert the accessory about 19 mm into the chuck and
tighten securely by rotating the chuck sleeve clockwise with
one hand while holding the tool with the other. Your tool is
equipped with an automatic spindle lock mechanism. This
allows you to open and close the chuck with onehand.
To release the accessory, repeat step 2above.

10
ENGLISH
WARNING: Do not attempt to tighten drill bits (or any
other accessory) by gripping the front part of the chuck
and turning the tool on. Damage to the chuck and
personal injury may result. Always lock off trigger switch
when changingaccessories.
Be sure to tighten chuck with one hand on the chuck sleeve and
one hand holding the tool for maximumtightness.
Chuck Removal (Fig. F)
Turn the adjustment collar to the “drill” position and gear shifter
to position 1 (low speed). Tighten the chuck around the shorter
end of a hex key (not supplied) of 6.35 mm or greater size. Using
a wooden mallet or similar object, strike the longer end in the
clockwise direction, as shown. This will loosen the screw inside
thechuck.
Open chuck jaws fully, insert screwdriver (or Torx tool if
required) into front of chuck between jaws to engage screw
head. Remove screw by turning clockwise (left-hand-thread).
Place hex key in chuck and tighten, as shown in FigureF. Using
a wooden mallet or similar object, strike key sharply in the
counterclockwise direction. This will loosen the chuck so that it
can be unscrewed byhand.
Chuck Installation (Fig. G)
Screw the chuck on by hand as far as it will go and insert screw
(left-hand thread). Tighten screw securely. Tighten the chuck
around the shorter end of a 6.35 mm or larger hex key (not
supplied) strike the longer end in the clockwise direction with
a wooden mallet, as shown. Tighten the screw once again by
turning in a counterclockwisedirection.
Drill Operation
WARNING: To reduce the risk of serious personal injury,
turn tool off and disconnect tool from power source
before making any adjustments or removing/installing
attachments oraccessories.
WARNING: To reduce the risk of personal injury,
ALWAYS ensure workpiece is anchored or clamped firmly.
If drilling thin material, use a wood “back-up” block to
prevent damage to thematerial.
Turn the collar to the drill bit symbol for drilling. Select the
desired speed/torque range using the gear shifter to match the
speed and torque to the plannedoperation.
1. Use sharp drill bits only. For WOOD, use twist drill bits, spade
bits, or hole saws. For METAL, use high-speed steel (HHS)
twist drill bits or holesaws.
2. Always apply pressure in a straight line with the bit. Use
enough pressure to keep drill biting, but do not push hard
enough to stall the motor or deflect thebit.
3. Hold tool firmly with both hands to control the twisting
action of thedrill.
WARNING: The drill may stall if overloaded causing a
sudden twist. Always expect the stall. Grip the drill firmly
with both hands to control the twisting action and
avoidinjury.
4. IF DRILL STALLS, it is usually because it is being overloaded
or improperly used. RELEASE TRIGGER IMMEDIATELY,
remove drill bit from work, and determine cause of stalling.
DO NOT CLICK TRIGGER ON AND OFF IN AN ATTEMPT
TO START A STALLED DRILL — THIS CAN DAMAGE
THEDRILL.
5. To minimize stalling or breaking through the material,
reduce pressure on drill and ease the bit through the last
fractional part of thehole.
6. Keep the motor running when pulling the bit back out of a
drilled hole. This will help preventjamming.
7. With variable speed drills there is no need to center punch
the point to be drilled. Use a slow speed to start the hole
and accelerate by squeezing the trigger harder when the
hole is deep enough to drill without the bit skippingout.
Operation as a Screwdriver
Select the desired speed/torque range using the dual range
gear shifter on the top of tool to match the speed and torque to
the plannedoperation.
Insert the desired fastener accessory into the chuck as you
would any drill bit. Make a few practice runs in scrap or unseen
areas to determine the proper position of the clutchcollar.
MAXIMUM RECOMMENDED CAPACITIES
Low Range–1 High Range–2
Bits, Metal Drilling 6.35 mm 3.18 mm
Wood, Flat Boring 19.05 mm 12.7 mm
Hole Saws 19.05 mm 15.88 mm
Hammerdrill Operation (Fig. D)
1. Select the desired speed/torque range using the gear shifter
to match the speed and torque to the planned operation.
Set the torque adjustment collar 3 to the hammersymbol.
2. Select the high speed setting by sliding the gear shifter 4
back (away form the chuck).
3. Drill straight, keeping the bit at a right angle to the work. Do
not exert side pressure on the bit when drilling as this will
cause clogging of the bit flutes and a slower drillingspeed.
4. When drilling deep holes, if the hammer speed starts to
drop off, pull the bit partially out of the hole with the tool
still running to help clear debris from thehole.
5. For masonry, use carbide-tipped bits or masonry bits. A
smooth, even flow of dust indicates the proper drillingrate.
MAINTENANCE
Your
DeWALT
power tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper tool
care and regularcleaning.
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack
before making any adjustments or removing/
installing attachments or accessories. An accidental
start-up can causeinjury.
The charger and battery pack are notserviceable.

11
ENGLISH
Lubrication
Your power tool requires no additionallubrication.
Cleaning
WARNING: Blow dirt and dust out of the main housing
with dry air as often as dirt is seen collecting in and around
the air vents. Wear approved eye protection and approved
dust mask when performing thisprocedure.
WARNING: Never use solvents or other harsh chemicals
for cleaning the non-metallic parts of the tool. These
chemicals may weaken the materials used in these parts.
Use a cloth dampened only with water and mild soap.
Never let any liquid get inside the tool; never immerse any
part of the tool into aliquid.
Optional Accessories
WARNING: Since accessories, other than those offered
by
DeWALT
, have not been tested with this product, use
of such accessories with this tool could be hazardous.
To reduce the risk of injury, only
DeWALT
recommended
accessories should be used with thisproduct.
Consult your dealer for further information on the
appropriateaccessories.
Protecting the Environment
Separate collection. Products and batteries marked
with this symbol must not be disposed of with normal
householdwaste.
Products and batteries contain materials that can
be recovered or recycled reducing the demand for raw
materials. Please recycle electrical products and batteries
according to local provisions. Further information is available at
www.2helpU.com.
Rechargeable Battery Pack
This long life battery pack must be recharged when it fails
to produce sufficient power on jobs which were easily done
before. At the end of its technical life, discard it with due care for
our environment:
• Run the battery pack down completely, then remove it from
thetool.
• Li-Ion cells are recyclable. Take them to your dealer or a
local recycling station. The collected battery packs will be
recycled or disposed ofproperly.

12
FRANÇAIS
AVERTISSEMENT : indique une situation dangereuse
potentielle qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves oumortelles.
ATTENTION : indique une situation dangereuse
potentielle qui, si elle n’est pas évitée, pourrait entraîner
des blessures minimes oumodérées.
AVIS: indique une pratique ne posant aucun risque
de dommages corporels, mais qui par contre, si rien
n’est fait pour l’éviter, pourrait poser des risques de
dommagesmatériels.
Indique un risque d’électrocution.
Indique un risque d’incendie.
AVERTISSEMENT: afin de réduire le risque de blessure,
lisez le manuel d’instruction.
Consignes de sécurité générales propres aux
outils électriques
AVERTISSEMENT : veuillez lire tous les
avertissements de sécurité, toutes les instructions,
illustrations et spécifications fournies avec cet
outil électrique. Le non respect des instructions listées
ci-dessous peut conduire à des chocs électriques, des
incendies et/ou de graves blessures.
CONSERVER TOUTES CES DIRECTIVES ET
CONSIGNES À TITRE DE RÉFÉRENCE
Le terme «outil électrique» mentionné dans les avertissements
ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou
par piles (sans fil).
1) Sécurité – Aire de Travail
a ) Maintenir l’aire de travail propre et bien éclairée. Les
lieux sombres ou encombrés sont propices auxaccidents.
b ) Ne pas utiliser un outil électrique dans un milieu
déflagrant, comme en présence de liquides, gaz ou
poussières inflammables. Les outils électriques peuvent
produire des étincelles qui pourraient enflammer toute
émanation ou poussièreambiante.
Félicitations !
Vous avez choisi un outil
DeWALT
. Des années d’expertise dans
le développement et l’innovation de ses produits ont fait de
DeWALT
, le partenaire privilégié des utilisateurs professionnels
d’outilsélectriques.
Fiche technique
DCD716
Tension
Pic VDC 12
Nominale VDC 10,8
Type 1
Type de batterie Li-Ion
Vitesse à vide :
1ère vitesse min-1 0–400
2e vitesse min-1 0–1500
Tasa de impacto
1ère vitesse min-1 0-6000
2e vitesse min-1 0-22500
Couple max. (dur/tendre) Nm 30/16
Puissance utile (MWO) W180
Capacité du mandrin mm 10
Capacité de perçage maximum :
Boids mm 20
Métal mm 10
Maçonnerie mm 8
Poids (sans le bloc-piles) kg 0,98
Définitions : consignes de sécurité
Les définitions ci-dessous décrivent le niveau de gravité de
chaque mot signalétique. Lisez le manuel de l’utilisateur et
soyez attentif à cessymboles.
DANGER : indique une situation dangereuse imminente
qui, si elle n’est pas évitée, entraînera des blessures
graves oumortelles.
Français (traduction de la notice d’instructions originale)
PERCEUSE/VISSEUSE/PERCEUSE À PERCUSSION SANS FIL
12V À MANDRIN AJUSTABLE
DCD716
Piles Chargeurs/Durées de charge (minutes)
Cat # VDC Ah
Poids
kg DCB104 DCB107 DCB112 DCB113 DCB115 DCB118 DCB132 DCB119
DCB122 12 2.0 0.22 30 90 60 50 30 X30 60
DCB124 12 3.0 0.25 45 140 90 70 45 45 45 90
DCB125 12 1.3 0.20 22 60 40 30 22 X22 40
DCB127 12 2.0 0.20 30 90 60 50 30 X30 60
Piles
Chargeurs/Durées de charge (minutes)
Cat #
DC
Poids
*Code date 201811475B ou supérieur
**Code date 201536 ou supérieur

13
FRANÇAIS
d ) Retirer toute clé de réglage avant de démarrer
l’outil. Une clé laissée sur une pièce rotative d’un outil
électrique comporte des risques de dommagescorporels.
e ) Adopter une position stable. Maintenir les pieds
bien ancrés au sol et conserver son équilibre en
permanence. Cela permettra de mieux maîtriser l’outil
électrique en cas de situationsimprévues.
f ) Porter des vêtements appropriés. Ne porter aucun
vêtement ample ou bijou. Gardez vos cheveux et vos
vêtements éloignés des pièces en mouvement, car ils
pourraient s’y faireprendre.
g ) Lorsqu’un dispositif de connexion à un système de
dépoussiérage ou d’élimination est fourni, s’assurer
qu’il est branché et utilisé correctement. L’utilisation
de ces dispositifs peut réduire les risques engendrés par
lespoussières.
h ) Ne pensez pas être à ce point familiarisé avec l’outil
après l’avoir utilisé à de nombreuses reprises, au
point de ne plus rester vigilant et d’en oublier les
consignes de sécurité. Toute action imprudente peut
engendrer de graves blessures en une fraction deseconde.
4) Utilisation et Entretien des Outils
Électriques
a ) Ne pas forcer un outil électrique. Utiliser l’outil
approprié au travail en cours. L’outil approprié
effectuera un meilleur travail, de façon plus sûre et à la
vitesse pour laquelle il a étéconçu.
b ) Ne pas utiliser un outil électrique dont l’interrupteur
est défectueux. Tout appareil dont l’interrupteur est
défectueux est dangereux et doit êtreréparé.
c ) Débranchez la prise du secteur et/ou retirez le bloc-
batterie, s’il est amovible, de l’outil électrique avant
d’effectuer tout réglage, de changer un accessoire
ou de ranger l’outil électrique. Ces mesures de sécurité
préventives réduisent le risque de démarrage accidentel de
l’outilélectrique.
d ) Après utilisation, ranger les outils électriques hors
de portée des enfants et ne permettre à aucune
personne non familière avec son fonctionnement (ou
sa notice d’instructions) de l’utiliser. Les outils peuvent
être dangereux entre des mainsinexpérimentées.
e ) Entretenez les outils électriques et leurs accessoires.
Vérifier les pièces mobiles pour s’assurer qu’elles
sont bien alignées et tournent librement,
qu’elles sont en bon état et ne sont affectées
d’aucune condition susceptible de nuire au bon
fonctionnement de l’outil. En cas de dommage,
faire réparer l’outil électrique avant toute nouvelle
utilisation. De nombreux accidents sont causés par des
outils malentretenus.
f ) Maintenir tout organe de coupe propre et bien
affûté. Les outils de coupe bien entretenus et affûtés
sont moins susceptibles de se coincer et sont plus faciles
àcontrôler.
c ) Maintenir à l’écart les enfants, ou toute autre
personne, lors de l’utilisation d’un outil électrique.
Toute distraction pourrait faire perdre la maîtrise de
l’appareil.
2) Sécurité – Électricité
a ) La fiche électrique de l’outil doit correspondre à la
prise murale. Ne modifier la fiche en aucune façon.
Ne pas utiliser de fiche d’adaptation avec un outil
électrique mis à la terre (masse). L’utilisation de fiches
d’origine et de prises appropriées réduira tout risque de
déchargesélectriques.
b ) Éviter tout contact corporel avec des éléments mis
à la terre comme: tuyaux, radiateurs, cuisinières
ou réfrigérateurs. Les risques de décharges électriques
augmentent lorsque le corps est mis à laterre.
c ) Ne pas exposer les outils électriques à la pluie ou à
l’humidité. Tout contact d’un outil électrique avec un
liquide augmente les risques de déchargesélectriques.
d ) Ne pas utiliser le cordon de façon abusive. Ne
jamais utiliser le cordon pour transporter, tirer
ou débrancher un outil électrique. Protéger le
cordon de toute source de chaleur, de l’huile, et de
tout bord tranchant ou pièce mobile. Les cordons
endommagés ou emmêlés augmentent les risques de
déchargesélectriques.
e ) En cas d’utilisation d’un outil électrique à l’extérieur,
utiliser systématiquement une rallonge conçue à cet
effet. Cela diminuera tout risque de déchargesélectriques.
f ) Si on ne peut éviter d’utiliser un outil électrique en
milieu humide, utiliser un circuit protégé par un
dispositif de courant résiduel (RCD). Cela réduira tout
risque de déchargesélectriques.
3) Sécurité Individuelle
a ) Rester systématiquement vigilant et faire preuve de
jugement lorsqu’on utilise un outil électrique. Ne pas
utiliser d’outil électrique en cas de fatigue ou sous
l’influence de drogues, d’alcool ou de médicaments.
Tout moment d’inattention pendant l’utilisation d’un
outil électrique comporte des risques de dommages
corporelsgraves.
b ) Porter un équipement de protection individuel.
Porter systématiquement un dispositif de protection
oculaire. Le fait de porter un masque anti-poussières,
des chaussures antidérapantes, un casque de sécurité ou
un dispositif de protection auditive, lorsque la situation le
requiert, réduira les risques de dommagescorporels.
c ) Prévenir tout démarrage accidentel. S’assurer
que l’interrupteur est en position d’arrêt avant de
brancher l’outil sur le secteur et/ou à la batterie, ou
de le ramasser ou le transporter. Transporter un outil
le doigt sur l’interrupteur ou brancher un outil électrique
alors que l’interrupteur est en position de marche invite
lesaccidents.

14
FRANÇAIS
g ) Utiliser un outil électrique, ses accessoires, mèches,
etc., conformément aux présentes directives et
suivant la manière prévue pour ce type particulier
d’outil électrique, en tenant compte des conditions
de travail et de la tâche à effectuer. L’utilisation d’un
outil électrique à des fins autres que celles prévues est
potentiellementdangereuse.
h ) Maintenez toutes les poignées et surfaces de
préhension sèches, propres et exemptes d’huile et
de graisse. Des poignées et des surfaces de préhension
glissantes ne permettent pas de manipuler et de contrôler
l’outil correctement en cas de situationsinattendues.
5) Utilisation et entretien de la batterie
a ) Recharger la batterie uniquement avec le chargeur
spécifié par le fabricant. Un chargeur propre à un
certain type de batterie peut créer des risques d’incendie
lorsqu’utilisé avec d’autresbatteries.
b ) Utiliser les outils électriques uniquement avec leur
batterie spécifique. L’utilisation d’autres batteries
comporte des risques de dommages corporels ou
d’incendie.
c ) Après utilisation, ranger la batterie à l’écart d’objets
métalliques, tels que trombones, pièces de monnaie,
clés, clous, vis ou autres petits objets métalliques
susceptibles de conduire l’électricité entre les bornes,
car cela pose des risques de brûlures ou d’incendie.
d ) Si utilisée de façon abusive, la batterie pourra
perdre du liquide. Éviter alors tout contact. En
cas de contact accidentel, rincer abondamment à
l’eau claire. En cas de contact oculaire, rincer puis
consulter immédiatement un médecin. Le liquide de la
batterie peut engendrer irritation oubrûlures.
e ) N’utilisez jamais un bloc-batterie ou un outil qui
est endommagé ou qui a été modifié. Une batterie
endommagée ou altérée peut avoir un comportement
imprévisible qui peut conduire à un incendie, une
explosion ou un risque deblessure.
f ) N’exposez pas le bloc-batterie ou l’outil au feu ou
à des températures excessives. L’exposition au feu ou
à des températures dépassant 130° C peut provoquer
uneexplosion.
g ) Respectez toutes les consignes de mise en charge et
ne rechargez pas le bloc-batterie ou l’outil en dehors
de la plage de températures spécifiée dans les
instructions. Une mise en charge inappropriée ou à des
températures hors de la plage spécifiée peut endommager
la batterie et augmente le risque d’incendie.
6) Réparation
a ) Faire entretenir les outils électriques par un
réparateur qualifié en n’utilisant que des pièces
de rechange identiques. Cela permettra de préserver
l’intégrité de l’outil électrique et la sécurité de l’utilisateur.
b ) Ne réparez jamais un bloc-batterie endommagé.
Les réparations sur les blocs-batteries ne doivent être
effectuées que le fabricant ou l’un de ses prestataires de
servicesagréés.
Règles particulières de sécurité
additionnelles propres aux perceuses/
tournevis/marteaux-perforateurs
• Porter un dispositif de protection auditif pendant
le perçage à percussion. Le bruit en résultant pourrait
occasionner une perte de l’acuitéauditive.
• Utiliser les poignées auxiliaires si fournies avec l’outil.
Une perte de contrôle de l’outil pourrait occasionner des
dommagescorporels.
• Tenez l’outil électrique par ses surfaces de préhension
isolées lorsque vous l’utilisez dans des endroits où
l’outil de coupe ou la fixation peut entrer en contact
avec des fils cachés. Tout contact de l’accessoire de coupe
ou la fixation avec un fil sous tension peut mettre les parties
métalliques exposées de l’outil électrique sous tension et
provoquer un choc électrique à l’utilisateur.
• Utiliser des serre-joints, ou tout autre moyen, pour
fixer et immobiliser le matériau sur une surface stable.
Tenir la pièce à la main ou contre son corps offre une stabilité
insuffisante qui pourrait vous en faire perdre lecontrôle.
• Porter un dispositif de protection auditif durant les
périodes prolongées de martelage. Toute exposition
prolongée à un haut niveau de décibels peut occasionner
la perte de l’acuité auditive. Le niveau élevé de décibels
produit par les marteaux-perforateurs peut causer une perte
temporaire de l’acuité auditive ou de graves dommages à la
membrane dutympan.
• Porter des lunettes de protection ou tout autre dispositif
de protection oculaire. Le martelage et le perçage
produisent des particules volantes. Ces particules peuvent
causer des dommages oculairespermanents.
• Les mèches, forêts et outils chauffent pendant leur
utilisation. Porter des gants pour lesmanipuler.
Risques résiduels
Malgré l’application de la réglementation de sécurité applicable
et la mise en œuvre des dispositifs de sécurité, certains risques
résiduels ne peuvent pas être évités. À savoir:
• Diminution de l’acuitéauditive.
• Risques de dommages corporels dus à la projection
departicules.
• Risques de brûlures provoquées par des accessoires chauffant
pendant leurutilisation.
• Risques de dommages corporels dus à un usageprolongé.
CONSERVEZ CES INSTRUCTIONS
Chargeurs
Les chargeurs
DeWALT
ne nécessitent aucun réglage et sont
conçus pour une utilisation la plus simplepossible.

15
FRANÇAIS
Sécurité électrique
Le moteur électrique a été conçu pour fonctionner sur une
tension unique. Vérifier systématiquement que la tension de
la batterie correspond bien à la tension indiquée sur la plaque
signalétique. Vérifier également que la tension du chargeur
correspond bien à la tension dusecteur.
Votre chargeur
DeWALT
à double isolation est
conforme à la norme EN60335; un branchement à la
terre n’est donc pasnécessaire.
AVERTISSEMENT: les appareils à 127V doivent être
utilisés avec des transformateurs d’isolation à l’épreuve
des pannes doté d’un écran de terre entre l’enroulement
primaire etsecondaire.
Si le cordon fourni est endommagé, le remplacer par un cordon
spécialement conçu à cet effet, et disponible auprès du service
après-vente
DeWALT
.
Remplacement de la fiche d’alimentation
(Moyen-Orient et Afrique)
Si une nouvelle fiche d’alimentation doit être montée:
• Mettre soigneusement au rebut l’anciennefiche.
• Raccorder le fil marron à la borne de phase dans lafiche.
• Raccorder le fil bleu à la borne deneutre.
AVERTISSEMENT: aucun branchement ne doit être fait à
la borne deterre.
Suivez les instructions de montage fournies avec des fiches de
bonne qualité. Fusible recommandé: 3A.
Utilisation d’une rallonge
N’utiliser une rallonge qu’en cas de nécessité absolue. Utiliser
une rallonge homologuée compatible avec la tension nominale
du chargeur (consulter la Caractéristiques techniques).
La section minimale du conducteur est de 1mm2pour une
longueur maximale de 30m.
En cas d’utilisation d’un dévidoir, dérouler systématiquement le
câble sur toute salongueur.
Consignes de sécurité importantes propres
à tous les chargeurs de batteries
CONSERVEZ CES INSTRUCTIONS: ce manuel contient
d’importantes consignes de sécurité et de fonctionnement
concernant les chargeurs de batterie compatibles (consulter les
Caractéristiques Techniques).
• Avant d’utiliser le chargeur, lire toutes les instructions et les
marquages d’avertissement sur le chargeur, le bloc batterie et
le produit utilisant le blocbatterie.
AVERTISSEMENT: risque de choc. Ne pas laisser
les liquides pénétrer dans le chargeur. Risque de
chocélectrique.
AVERTISSEMENT : nous recommandons l’utilisation d’un
disjoncteur différentiel avec un seuil de déclenchement de
30mA oumoins.
ATTENTION: risque de brûlure. Pour réduire le risque
de blessures, ne charger que des batteries rechargeables
DeWALT
. Les autres types de batteries peuvent exploser et
causer des blessures et desdégâts.
ATTENTION: les enfants doivent être surveiller pour
s’assurer qu’ils ne jouent pas avec l’appareil.
AVIS: sous certaines conditions, lorsque le chargeur est
branché à l’alimentation électrique, les contacts de charge
exposés à l’intérieur du chargeur peuvent être mis en
court-circuit par un corps étranger. Les corps étrangers de
nature conductrice tels que, mais ne se limitant pas à, la
laine d’acier, le papier aluminium ou toute accumulation
de particules métalliques doivent être tenus éloignés des
cavités du chargeur. Débranchez toujours le chargeur de
la prise lorsqu’il n’y a pas de pack batterie dans la cavité.
Débranchez le chargeur avant de lenettoyer.
• NE PAS tenter de charger le bloc batterie avec un
chargeur différent de ceux indiqués dans ce manuel. Le
chargeur et le bloc batterie sont spécifiquement conçus pour
fonctionnerensemble.
• Ces chargeurs ne sont pas prévus pour d’autres
utilisation que la charge des batteries rechargeables
DeWALT
. Toute autre utilisation peut causer un risque
d’incendie, de choc électrique ou d’électrocution.
• Ne pas exposer le chargeur à la pluie ou à laneige.
• Pour débrancher le chargeur, tirer sur la fiche et non
sur le cordon. Cela réduira le risque de dégât à la fiche et
aucordon.
• S’assurer que le cordon est placé de sorte qu’on ne
puisse pas marcher dessus, trébucher ou l’endommager
d’une autremanière.
• Ne pas utiliser de rallonge sauf si cela est absolument
nécessaire. Toute utilisation impropre d’une rallonge
peut causer un risque d’incendie, de choc électrique ou
d’électrocution.
• Ne placez aucun objet sur le chargeur et ne le placez pas
sur une surface molle qui pourrait obstruer les fentes
d’aération et entraîner une chaleur interne excessive.
Éloignez le chargeur de toute source de chaleur. Le chargeur
est aéré par des fentes au-dessus et au-dessous duboîtier.
• Ne pas utiliser un chargeur ayant un cordon ou une fiche
endommagés—les faires remplacerimmédiatement.
• Ne pas utiliser le chargeur s’il a reçu un choc violent,
s’il est tombé, ou s’il a été autrement endommagé de
quelque manière que ce soit. Apporter le chargeur à un
centre de réparationagréé.
• Ne pas démonter le chargeur; l’apporter à un centre de
réparation agréé lorsqu’un entretien ou une réparation
est nécessaire Un chargeur mal réassemblé peut entraîner un
risque de choc électrique, d’électrocution ou d’incendie.
• Si le cordon d’alimentation est endommagé, il doit être
remplacé immédiatement par le fabricant, un agent de
réparation ou une personne qualifiée similaire pour éviter
toutrisque.
• Débrancher le chargeur de la prise secteur avant de
procéder à son nettoyage. Cette précaution réduira
le risque de choc électrique. Le retrait du bloc batterie ne
réduira pas lesrisques.
• NE JAMAIS tenter de relier 2 chargeursensemble.

16
FRANÇAIS
• Le chargeur est conçu pour être alimenté en courant
électrique domestique standard 230V. Ne pas essayer
de l’utiliser avec n’importe quelle autre tension Cette
directive ne concerne pas le chargeur pourvéhicule.
Recharger une batterie (Fig. B)
1. Branchez le chargeur dans une prise appropriée avant
d’insérer le bloc-batterie.
2. Insérez le bloc-batterie 7 dans le chargeur en vous assurant
qu’il soit parfaitement bien en place. Le voyant rouge
(charge) clignote de façon répétée pour indiquer que le
processus de charge acommencé.
3. La fin de la charge est indiquée par le voyant rouge restant
fixe en continu. Le bloc-batterie est alors complètement
rechargé et il peut soit être utilisé, soit être laissé dans le
chargeur. Pour retirer le bloc-batterie du chargeur, enfoncez
le bouton de libération de la batterie 6 sur le blocbatterie.
REMARQUE : Pour garantir les meilleures performances
et la durée de vie des blocs-batteries Li-Ion, rechargez-les
complètement avant la premièreutilisation.
Fonctionnement du chargeur
Consultez les indicateurs ci-dessous pour connaître l’état de
charge du bloc-batterie.
Indicateurs de charge
charge en cours
pleinement chargée
suspension de charge*
*Le voyant rouge continue à clignoter, mais un voyant jaune
s’allume durant cette opération. Lorsque la batterie a retrouvé
une température appropriée, le voyant jaune s’éteint et le
chargeur reprend la procédure decharge.
Les chargeurs compatibles ne rechargent pas un bloc batterie
défectueux. Le chargeur indique un défaut de la batterie en
refusant de s'allumer.
REMARQUE: cela peut également signifier un problème sur
unchargeur.
Si le chargeur indique un problème, portez le chargeur et le bloc
batterie pour un test dans un centre d’assistanceagréé.
Délai Bloc chaud/froid
Lorsque le chargeur détecte que la batterie est trop chaude
ou trop froide, il démarre automatiquement un délai Bloc
Chaud/Froid, suspendant la charge jusqu’à ce que la batterie
ait atteint la température adéquate. Le chargeur passe ensuite
directement en mode Charge. Cette fonctionnalité permet une
durée de vie maximale de labatterie.
Un bloc-batterie froid se recharge à une cadence plus lente
qu’un bloc-batterie chaud. Le bloc batterie se charge à ce taux
réduit pendant tout le cycle de charge et n’atteint pas le niveau
de charge maximum même si la batterie seréchauffe.
Système de protection électronique
Les outils XR Li-Ion sont conçus avec un système de protection
électronique qui protège la batterie des surcharges, surchauffes
ou d’être complètementdéchargée.
L’outil s’éteint automatiquement si le système de protection
électronique se déclenche. Si cela se produit, placez la
batterie ion lithium sur le chargeur jusqu’à ce qu’elle soit
complètementrechargée.
Consignes de nettoyage du chargeur
AVERTISSEMENT: risque de choc. Débranchez le
chargeur de la prise de courant avant le nettoyage.
La saleté et la graisse peuvent être éliminées de l’extérieur
du chargeur avec un chiffon ou une brosse souple
non métallique. N’utilisez ni eau, ni autre solution de
nettoyage. Ne laissez jamais aucun liquide pénétrer à
l’intérieur de l’appareil et n’immergez jamais aucune pièce
de l’appareil dans aucunliquide.
Batteries
Consignes de sécurité importantes propres
à toutes les batteries
Pour commander une batterie de rechange, s’assurer d’inclure
son numéro de catalogue et satension.
La batterie n’est pas totalement chargée en usine. Avant
d’utiliser la batterie et le chargeur, lire les consignes de sécurité
ci-dessous. Puis suivre la procédure de charge ci-après.
LIRE TOUTES CES CONSIGNES
• Ne pas charger ou utiliser une batterie dans un milieu
déflagrant, comme en présence de liquides, gaz ou
poussières inflammables. Insérer ou retirer le bloc-pile du
chargeur peut enflammer la poussière ou desémanations.
• Ne jamais forcer le bloc batterie dans le chargeur.
Ne modifier le bloc batterie d’aucune manière que ce
soit pour le faire entrer sur un chargeur incompatible,
car le bloc batterie peut se casser et causer de
gravesblessures.
• Charger le bloc batterie uniquement dans les
chargeurs
DeWALT
.
• NE PAS l’éclabousser ou l’immerger dans l’eau ou
d’autresliquides.
• Ne pas ranger ou utiliser l’outil et le bloc-piles dans des
endroits où la température peut atteindre ou excéder
40˚C (104 ˚F) (comme dans les remises extérieures ou
les bâtiments métalliques l’été).
• Ne pas incinérer la batterie même si elle est sévèrement
endommagée ou complètement usagée, car elle pourrait
exploser au contact des flammes. Au cours de l’incinération
des batteries au lithium-ion, des vapeurs et matières toxiques
sontdégagées.
• En cas de contact du liquide de la batterie avec la peau,
la rincer immédiatement au savon doux et à l’eau claire.
En cas de contact oculaire, rincer l’œil ouvert à l’eau claire une
quinzaine de minutes, ou jusqu’à ce que l’irritation cesse. Si des
soins médicaux sont nécessaires, noter que l’électrolyte de la

17
FRANÇAIS
batterie est composé d’un mélange de carbonates organiques
liquides et de sels delithium.
• Le contenu des cellules d’une batterie ouverte pourrait
causer une irritation des voies respiratoires. Dans cette
éventualité, exposer l’individu à l’air libre. Si les symptômes
persistent, consulter unmédecin.
AVERTISSEMENT: risques de brûlures. Le liquide de la
batterie pourrait s’enflammer s’il est exposé à des étincelles
ou à uneflamme.
AVERTISSEMENT: ne jamais tenter d’ouvrir le bloc
batterie pour quelque raison que ce soit. Si le boîtier du
bloc batterie est fissuré ou endommagé, ne pas l’insérer
dans un chargeur Ne pas écraser, laisser tomber, ou
endommager le bloc batterie. Ne pas utiliser un bloc
batterie ou un chargeur ayant reçu un choc violent, étant
tombé, ayant été écrasé ou endommagé de quelque
façon que ce soit (par ex. percé par un clou, frappé d’un
coup de marteau, piétiné). Risque de choc électrique
ou d’électrocution. Les blocs batterie endommagés
doivent être renvoyés à un centre de réparation pour y
êtrerecyclés.
AVERTISSEMENT: risque d’incendie. Ne rangez et ne
transportez pas le bloc-batterie s’il est possible que
des objets métalliques entrent en contact avec les
bornes de la batterie. Ne placez par exemple pas le bloc-
batterie dans des tabliers, poches, boîtes à outils, boîtes
de kits d’accessoires, tiroirs, etc. en présence de clous, vis,
clés,etc.
ATTENTION: après utilisation, ranger l’outil, à plat,
sur une surface stable là où il ne pourra ni faire
tomber ni faire trébucher personne. Certains outils
équipés d’un gros bloc batterie peuvent tenir à la verticale
sur celui-ci, mais manquent alors destabilité.
Transport
AVERTISSEMENT: risque d’incendie. Le transport
des batteries peut causer un incendie si les bornes de
la batterie entrent accidentellement en contact avec
des matériaux conducteurs. Lors du transport des
batteries, assurez-vous que les bornes de la batterie
sont protégées et bien isolées des matériaux avec
lesquels elles pourraient entrer en contact et qui
pourraient provoquer un court-circuit.
REMARQUE : les batteries Lithium-ion ne doivent pas être
transportées dans des bagages enregistrés.
Les batteries
DeWALT
sont conformes à toutes les
réglementations d’expédition applicables comme prescrit
par les normes industrielles et juridiques qui incluent les
recommandations de l’ONU pour le transport des marchandises
dangereuses, les réglementations relatives aux marchandises
dangereuses de l’International Air Transport Association
(IATA), les réglementations de l’International Maritime
Dangerous Goods (IMDG) et l’accord européen concernant
le transport international de marchandises dangereuses sur
route (ADR). Les cellules et les batteries ion lithium ont été
testées conformément à la section 38,3 des recommandations
de l’ONU pour les tests et critères relatifs au transport des
marchandisesdangereuses.
Dans la plupart des cas, l’envoi d’un bloc-batterie
DeWALT
ne
sera pas soumis à la classification réglementée de classe 9 pour
les matières dangereuses. En règle générale, seuls les envois
contenant une batterie Lithium-Ion d’une énergie nominale
supérieure à 100 Watts/heure (Wh) nécessitent une expédition
réglementée de classe 9. L’énergie nominale en Watts/heure de
toutes les batteries Lithium-Ion est indiquée sur l’emballage. De
plus, en raison de la complexité de la réglementation,
DeWALT
ne recommande pas l’expédition aérienne de blocs-batteries
seuls, peu importe le wattage/heure nominal. Les envois d’outil
avec batterie (kit combiné) peuvent être faits par avion si le
wattage/heure nominal du bloc-batterie n’excède pas 100Wh.
Que l’expédition soit exemptée ou réglementée, l’expéditeur
a la responsabilité intégrale de consulter les dernières
réglementations relatives à l’emballage, à l’étiquetage/au
marquage et aux exigences dedocumentation.
Les informations fournies dans cette section du manuel sont
fournies en bonne foi et sont considérées précises au moment
de la rédaction de ce document. Toutefois, aucune garantie
explicite ou implicite ne peut être fournie. L’acheteur a la
responsabilité de s’assurer que ses activités sont conformes aux
réglementationsapplicables.
Recommandations de stockage
1. Le lieu idéal de rangement est un lieu frais et sec, à l’abri
de toute lumière solaire directe et de tout excès de
température. Pour des performances et une durée de vie
optimales, entreposer les batteries à température ambiante
aprèsutilisation.
2. Pour un stockage prolongé, il est recommandé de conserver
la batterie complètement chargée dans un lieu frais et sec,
hors du chargeur pour de meilleursrésultats.
REMARQUE: les blocs batterie ne doivent pas être stockés
complètement déchargés. Le bloc batterie devra être rechargé
avant l’utilisation.
Étiquettes sur le chargeur et la batterie
En plus des pictogrammes utilisés dans ce manuel, les
étiquettes sur le chargeur et le bloc batterie peuvent montrer les
pictogrammes suivants:
Lire la notice d’instructions avant touteutilisation.
Consulter la Fiche technique pour les temps
decharge.
Ne pas mettre en contact avec des
objetsconducteurs.
Ne pas recharger une batterieendommagée.

18
FRANÇAIS
Ne pas exposer à l’eau.
Remplacer systématiquement tout
cordonendommagé.
Recharger seulement entre 4˚C et 40˚C.
Utiliser uniquement à l’intérieur.
Mettre la batterie au rebut conformément à la
réglementation en matière d’environnement.
Recharger les blocs batterie
DeWALT
uniquement
avec les chargeurs
DeWALT
appropriés. La
recharge des blocs batterie différents des
batteries
DeWALT
appropriées avec un chargeur
DeWALT
peut entraîner leur explosion ou d’autres
situationsdangereuses.
Ne jetez pas le bloc batterie aufeu.
Type de Batterie
Le modèle DCD716 fonctionne avec un bloc batterie de
10,0/12V.
Ces blocs batterie peuvent être utilisés : DCB122, DCB124,
DCB125, DCB127. Consultez les Caractéristiques techniques
pour plus d’informations.
Contenu de l’emballage
Ce carton comprend:
1 Perceuse/visseuse/perceuse à percussion
1 Chargeur
2 Batteries
1 Coffret de transport
1 Notice d’instructions
• Vérifier que l’appareil et ses pièces ou accessoires n’ont pas été
endommagés lors dutransport.
• Prendre le temps de lire attentivement et comprendre cette
notice d’instructions avant toute utilisation de l’appareil.
Étiquettes sur l’appareil
On trouve les diagrammes suivants sur l’outil:
Lire la notice d’instructions avant touteutilisation.
Emplacement de la Date Codée de
Fabrication
La date codée de fabrication, qui comprend aussi l’année de
fabrication, est imprimée sur leboîtier.
Exemple:
2019 XX XX
Année de fabrication
Description (Fig. A)
AVERTISSEMENT: ne jamais modifier l’outil électrique
ni aucun de ses composants. Il y a risques de dommages
corporels oumatériels.
1 Interrupteur à variateur de vitesse
2 Bouton vissage/dévissage
3 Bague de réglage du couple
4 Sélecteur de vitesse
5 Mandrin sans clé
6 Bouton de libération de la batterie
7 Bloc batterie
8 Eclairage
Utilisation Prévue
Ces perceuses/visseuses à percussion sont conçues pour les
applications professionnelles de perçage, perçage à percussion
etvissage.
NE PAS les utiliser en milieu humide ou en présence de gaz ou
de liquidesinflammables.
Ces perceuses/visseuses/marteaux-perforateurs sont des outils
électriques deprofessionnels.
NE PAS les laisser à la portée des enfants. Une supervision est
nécessaire auprès de tout utilisateur nonexpérimenté.
• Ce produit n’est pas prévu pour être utilisé par des
personnes (y compris les enfants) dont les capacité
physiques, sensorielles ou mentales sont réduites ou
qui manquent d’expérience ou d’aptitudes, sauf si ces
personnes sont surveillées par une autre personne
responsable de leur sécurité. Ne jamais laisser les enfants
seuls avec ceproduit.
MONTAGE ET RÉGLAGES
AVERTISSEMENT: pour réduire tout risque de
dommages corporels graves, arrêter et déconnecter
la batterie avant tout réglage ou avant de retirer
ou installer toute pièce ou tout accessoire.
Tout démarrage accidentel pourrait causer des
dommagescorporels.
AVERTISSEMENT: utiliser exclusivement des batteries et
chargeurs
DeWALT
.
Insertion et retrait du bloc batterie de l’outil
(Fig. C)
REMARQUE: pour un résultat optimal, assurez-vous que le bloc
batterie 7 est complètementchargé.
Pour installer le bloc batterie dans la
poignée de l’outil
1. Alignez le bloc batterie 7 avec le rail à l’intérieur de la
poignée de l’outil (Fig. C).
2. Faites-le coulisser dans la poignée jusqu’à ce qu’il soit
correctement logé dans l’outil et vérifiez qu’il ne se
libèrepas.
