DeWalt DW501 User manual

DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 (MAY04 - 1) Form No. 154725-01
DW501, DW505, DW515 Copyright © 1997, 2002, 2004
The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme; the “D” shaped air intake grill; the
array of pyramids on the handgrip; the kit box configuration; and the array of lozenge-shaped humps on the surface of the tool.

INSTRUCTION MANUAL
GUIDE D'UTILISATION
MANUAL DE INSTRUCCIONES
DW501/DW505/DW515
1/2" (13mm) and 5/8" (16mm) Heavy Duty Dual Speed Range Hammerdrills
Perceuse à percussion de 13 mm (1/2 po) et 16mm (5/8 po) à deux gammes de vitesses
Rotomartillo de 13 mm (1/2") y 16mm (5/8") para trabajo pesado con doble velocidad
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA
DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES
DE USAR EL PRODUCTO.
Questions? See us on the World Wide Web at www.dewalt.com

English
1
IF YOU HAVE ANY QUESTIONS OR COMMENTS ABOUT THIS
OR ANY DEWALT TOOL, CALL US TOLL FREE AT:
1-800-4-DEWALT (1-800-433-9258)
General Safety Rules
WARNING! READ AND UNDERSTAND ALL INSTRUCTIONS.
Failure to follow all instructions listed below may result in electric
shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS
WORK AREA
•Keep your work area clean and well lit. Cluttered benches and
dark areas invite accidents.
•Do not operate power tools in explosive atmospheres, such
as in the presence of flammable liquids, gases, or dust.
Power tools create sparks which may ignite the dust or fumes.
•Keep bystanders, children, and visitors away while
operating a power tool. Distractions can cause you to lose
control.
ELECTRICAL SAFETY
•Grounded tools must be plugged into an outlet properly
installed and grounded in accordance with all codes and
ordinances. Never remove the grounding prong or modify
the plug in any way. Do not use any adapter plugs. Check
with a qualified electrician if you are in doubt as to whether
the outlet is properly grounded. If the tools should electrically
malfunction or break down, grounding provides a low resistance
path to carry electricity away from the user. Applicable only to
Class I (grounded) tools.
•Double insulated tools are equipped with a polarized plug
(one blade is wider than the other.) This plug will fit in a
polarized outlet only one way. If the plug does not fit fully
in the outlet, reverse the plug. If it still does not fit, contact
a qualified electrician to install a polarized outlet. Do not
change the plug in any way. Double insulation eliminates
the need for the three wire grounded power cord and grounded
power supply system. Applicable only to Class II (double
insulated) tools.
•Avoid body contact with grounded surfaces such as pipes,
radiators, ranges and refrigerators. There is an increased risk
of electric shock if your body is grounded.
•Don’t expose power tools to rain or wet conditions. Water
entering a power tool will increase the risk of electric shock.
•Do not abuse the cord. Never use the cord to carry the tools
or pull the plug from an outlet. Keep cord away from heat,
oil, sharp edges or moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of electric shock.
•When operating a power tool outside, use an outdoor
extension cord marked “W-A” or “W.” These cords are rated
for outdoor use and reduce the risk of electric shock. When
using an extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized cord will
cause a drop in line voltage resulting in loss of power and
overheating. The following table shows the correct size to use
depending on cord length and nameplate ampere rating. If in
doubt, use the next heavier gage. The smaller the gage number,
the heavier the cord.
Minimum Gage for Cord Sets
Volts Total Length of Cord in Feet
120V 0-25 26-50 51-100 101-150
240V 0-50 51-100 101-200 201-300
Ampere Rating
More Not more AWG
Than Than
0-6 18161614
6 - 10 18 16 14 12
10-1216161412
12 - 16 14 12 Not Recommended

English
2
Such preventative safety measures reduce the risk of starting
the tool accidentally.
•Store idle tools out of reach of children and other untrained
persons. Tools are dangerous in the hands of untrained users.
•Maintain tools with care. Keep cutting tools sharp and
clean. Properly maintained tools, with sharp cutting edges are
less likely to bind and are easier to control.
•Check for misalignment or binding of moving parts,
breakage of parts, and any other condition that may affect
the tools operation. If damaged, have the tool serviced
before using. Many accidents are caused by poorly maintained
tools.
•Use only accessories that are recommended by the
manufacturer for your model. Accessories that may be
suitable for one tool, may become hazardous when used on
another tool.
SERVICE
•Tool service must be performed only by qualified repair
personnel. Service or maintenance performed by unqualified
personnel could result in a risk of injury.
•When servicing a tool, use only identical replacement parts.
Follow instructions in the Maintenance section of this
manual. Use of unauthorized parts or failure to follow
Maintenance Instructions may create a risk of electric shock or
injury.
Additional Safety Rules for Hammer
Drills
• Hold tool by insulated gripping surfaces when performing
an operation where the cutting tool may contact hidden
wiring or its own cord. Contact with a “live” wire will make
exposed metal parts of the tool “live” and shock the operator.
•Wear safety goggles or other eye protection. Hammering and
drilling operations cause chips to fly. Flying particles can cause
permanent eye damage.
PERSONAL SAFETY
•Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use tool while
tired or under the influence of drugs, alcohol, or medication.
A moment of inattention while operating power tools may result
in serious personal injury,
•Dress properly. Do not wear loose clothing or jewelry.
Contain long hair. Keep your hair, clothing, and gloves away
from moving parts. Loose clothing, jewelry, or long hair can be
caught in moving parts. Air vents often cover moving parts and
should also be avoided.
•Avoid accidental starting. Be sure switch is off before
plugging in. Carrying tools with your finger on the switch or
plugging in tools that have the switch on invites accidents.
•Remove adjusting keys or switches before turning the tool
on. A wrench or key that is left attached to a rotating part of the
tool may result in personal injury.
•Do not overreach. Keep proper footing and balance at all
times. Proper footing and balance enables better control of the
tool in unexpected situations.
•Use safety equipment. Always wear eye protection. Dust
mask, non-skid safety shoes, hard hat, or hearing protection
must be used for appropriate conditions.
TOOL USE AND CARE
•Use clamps or other practical way to secure and support
the workpiece to a stable platform. Holding the work by hand
or against your body is unstable and may lead to a loss of
control.
•Do not force tool. Use the correct tool for your application.
The correct tool will do the job better and safer and the rate for
which it is designed.
•Do not use tool if switch does not turn it on or off. Any tool
that cannot be controlled with the switch is dangerous and must
be repaired.
•Disconnect the plug from the power source before making
any adjustments, changing accessories, or storing the tool.

English
3
FIGURE 1
•Wear ear protectors when hammering for extented periods
of time. Temporary hearing loss or serious ear drum damage
may result from high sound levels generated by hammer drilling.
•Always use the side handle supplied with the tool. Keep a
firm grip on the tool at all times. Do not attempt to operate this
tool without holding it with both hands.
•Do not overreach while operating the tool. Maintain a
balanced working stance at all times. When necessary, use only
properly postioned, safe, platforms and scaffolding. WORK
SAFE.
• Hammer bits and tools get hot during operation. Wear gloves
when touching them.
• CAUTION:DO NOT TOUCH ANY METAL PARTS OF THE
TOOL when drilling or driving into walls, floors or wherever
live electrical wires may be encountered! Hold the tool only by
insulated grasping surfaces to prevent electric shock if you drill or
drive into a live wire.
WARNING: Some dust created by power sanding, sawing,
grinding, drilling, and other construction activities contains chemicals
known to cause cancer, birth defects or other reproductive harm.
Some examples of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry
products, and
• arsenic and chromium from chemically-treated lumber (CCA).
Your risk from these exposures varies, depending on how often you
do this type of work. To reduce your exposure to these chemicals:
work in a well ventilated area, and work with approved safety
equipment, such as those dust masks that are specially designed to
filter out microscopic particles.
•Avoid prolonged contact with dust from power sanding,
sawing, grinding, drilling, and other construction activities.
Wear protective clothing and wash exposed areas with
soap and water. Allowing dust to get into your mouth, eyes, or
lay on the skin may promote absorption of harmful chemicals.
CAUTION: Wear appropriate hearing protection during use.
Under some conditions and duration of use, noise from this product
may contribute to hearing loss.
• The label on your tool may include the following symbols.
V ........................volts
A ........................amperes
Hz ........................hertz
W ........................watts
min ........................minutes
........................alternating current
........................direct current
no ........................no load speed
........................Class II Construction
…/min ......................revolutions or reciprocation per minute
BPM ........................beats per minute
Side Handle
CAUTION: Always use side handle when provided and hold
hammerdrill with both hands.
A side handle is supplied with this hammerdrill. It clamps to the front
of the gear case as shown in Figure 1 and can be rotated 360˚ to
permit right or left hand use.

English
4
NOTE: Use lower speeds for starting holes without a centerpunch,
drilling in metal, plastics or ceramics, or driving screws. Higher
speeds are better for drilling in wood and composition board and for
using abrasive and polishing accessories.

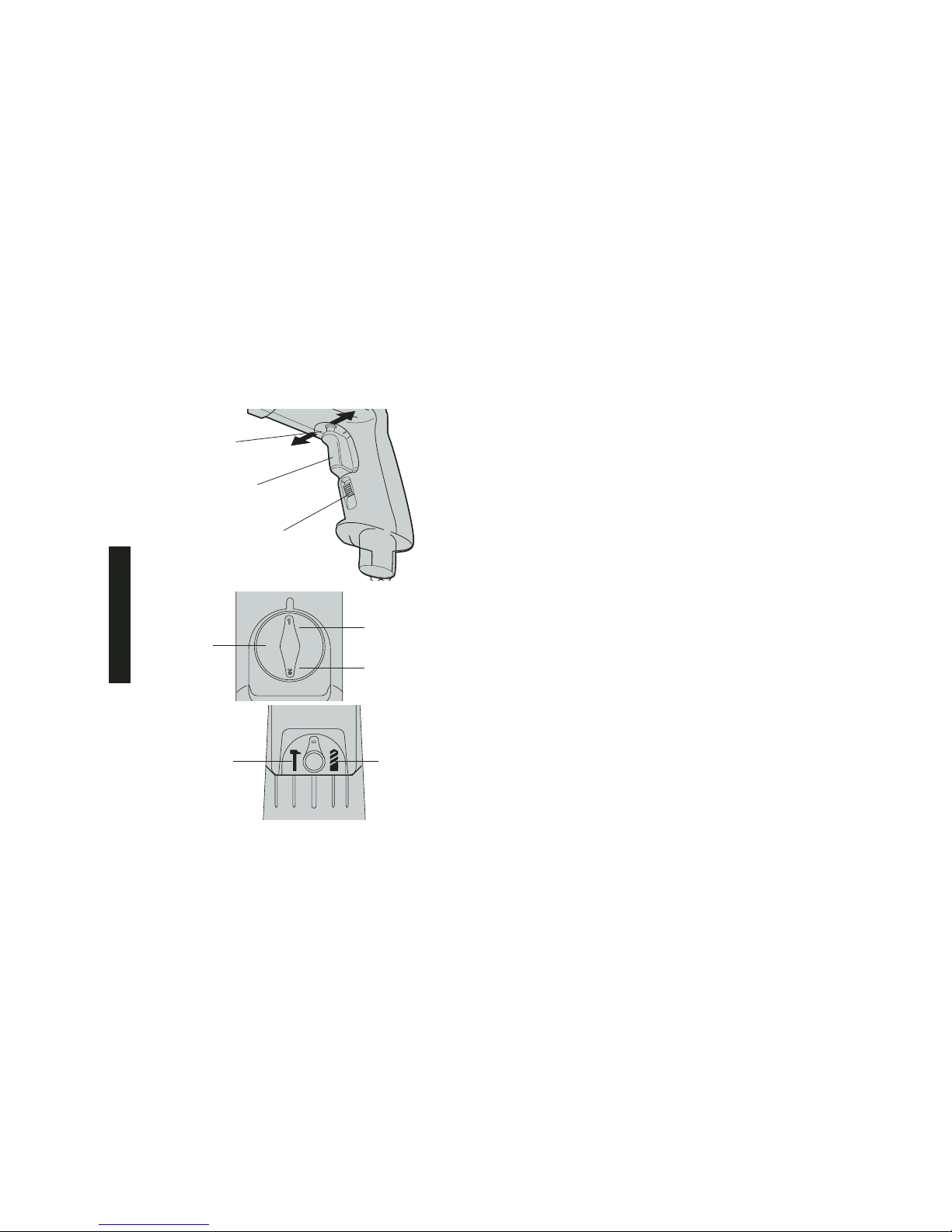

The
reversing lever is used to reverse the hammerdrill for backing
out screws or jammed bits. It is located above the trigger, shown in
Figure 2. To reverse the hammerdrill, turn it OFF and push the
reversing lever to the left (when viewed from the chuck end). To
position the lever for forward operation, turn the hammerdrill OFF
and push the lever to the right.
High/Low Speed Operation
The two speed gear drive in the dual range hammer drill permits
effective operation over an extended range of applications with
greater selection of accessories.
For
LOW SPEED operation, the shift knob (see Figure 3) located
on the underside of the hammerdrill should be rotated so the “low
speed” graphic is toward the front of the tool.
For
HIGH SPEED operation, should be rotated so the “high speed”
graphic is toward the front of the tool.
FIGURE 3
LOW SPEED
SETTING
SHOFT
KNOB
Switch
To start hammerdrill, depress the trigger switch (Figure 2). To stop
hammerdrill, release the switch. To lock the trigger switch in the ON
position for continuous operation, depress the trigger switch and
push up the
locking button . The tool will continue to run. To turn the
tool OFF, from a locked ON condition, squeeze and release the
trigger once. Before using the tool (each time), be sure that the
locking button release mechanism is working freely.
Do not lock the switch ON when drilling by hand so that you can
instantly release the trigger switch if the bit binds in the hole. The
locking button is for use only when the hammerdrill is mounted in a
drill press stand or other wise held stationary. Be sure to release the
locking mechanism before disconnecting the plug from the power
supply. Failure to do so will cause the hammerdrill to start
immediately the next time it is plugged in. Damage or injury could
result.
The
variable speed trigger switch permits speed control. The
farther the trigger switch is depressed, the higher the speed of the
hammerdrill.
REVERSING
LEVER
TRIGGER
SWITCH
LOCKING
BUTTON
FIGURE 2
FRONT OF TOOL
HIGH SPEED
SETTING

English
5
The gear train has been designed for shifting only when the unit is
off. It may be necessary however, to rotate the chuck slightly by hand
to align the gears while turning the shift knob. DO NOT ATTEMPT
TO CHANGE SPEEDS by turning the shift knob when the tool is
running. Doing so will damage the gear train.
Hammer/Drill Selector
To switch the tool from the drilling mode to the hammering mode (or
vice-versa) rotate the dial on the applicable symbol shown in Figure
4. For straight drilling, align the drill bit symbol toward the chuck. For
hammering, align the hammer symbol with the chuck, as shown in
the figure.NOTE: The selector must be in either drill, or hammer/drill
mode at all times. There are no operable positions between the two.
Chuck
To insert bit, open chuck jaws by turning collar with fingers and
insert shank of bit about 3/4" (19mm) into chuck. Tighten chuck collar
by hand. Place chuck key in each of the three holes and tighten in
clockwise direction. It’s important to tighten chuck with all three
holes.
To release bit , turn chuck key counterclockwise in just one
hole, then loosen the chuck by hand.
Operation
DRILLING
1. Always unplug the drill when attaching or changing bits or
accessories.
2. Use sharp drill bits only. For WOOD, use the low speed setting
and twist drill bits, spade bits, power auger bits, or hole saws.
For METAL, use the low speed setting and steel twist drill bits or
hole saws. For MASONRY, such as brick, cement, cinder block,
etc., use carbide-tipped bits rated for percussion drilling. Use
low speed for bits greater than 3/8”.
3. Be sure the material to be drilled is anchored or clamped firmly.
If drilling thin material, use a wood “back-up” block to prevent
damage to the material.
4. Always apply pressure in a straight line with the bit. Use enough
pressure to keep drill biting, but do not push hard enough to stall
the motor or deflect the bit.
5. Hold tool firmly to control the twisting action of the drill.
6. IF DRILL STALLS, it is usually because it is being overloaded or
improperly used. RELEASE TRIGGER IMMEDIATELY, remove
drill bit from work, and determine cause of stalling. DO NOT
CLICK TRIGGER OFF AND ON IN AN ATTEMPT TO START A
STALLED DRILL — THIS CAN DAMAGE THE DRILL.
7. To minimize stalling or breaking through the material, reduce
pressure on drill and ease the bit through the last fractional part
of the hole.
8. Keep the motor running when pulling the bit back out of a drilled
hole. This will help prevent jamming.
9. With variable speed drills there is no need to center punch the
point to be drilled. Use a slow speed to start the hole and
accelerate by squeezing the trigger harder when the hole is
deep enough to drill without the bit skipping out.
DRILLING IN METAL
USE ONLY in the “low speed” gear range. Start drilling with slow
speed and increase to full power while applying firm pressure on the
tool. A smooth even flow of metal chips indicates the proper drilling
rate. Use a cutting lubricant when drilling metals. The exceptions are
cast iron and brass which should be drilled dry. The cutting lubricants
that work best are sulphurized cutting oil or lard oil; bacon-grease will
also serve the purpose.
NOTE: Large (5/16” to 1/2”) holes in steel can be made easier if a
pilot hole (5/32” to 3/16”) is drilled first.
DRILLING IN WOOD
USE ONLY in the “low speed” gear range. Start drilling with slow
speed and increase to full power while applying firm pressure on
the tool. Holes in wood can be made with the same twist drills used

English
6
Self-lubricating bearings are used in the tool and periodic
relubrication is not required. In the unlikely event that service is ever
needed, take your tool to an authorized service location.
Accessories
Recommended accessories for use with your tool are available at
extra cost from your distributor or local service center.
CAUTION: The use of any non-recommended accessory may be
hazardous.
MAXIMUM RECOMMENDED CAPACITIES
DW505 DW515
CHUCK CAPACITY 1/2" 5/8”
R.P.M. 0–1,100 0–2,700 0-900 - 0-2,200
BITS, METAL DRILLING 3/8" – Low speed 3/4” Low speed
WOOD, FLAT BORING 1 1/2" – Low speed 1-1/2” Low
speed
BITS, MASONRY DRILLING 3/4" Soft materials 5/8” Soft
Materials
Low speed Low speed
1/2" Concrete 5/8” Concrete
Low speed Low speed
HOLE SAWS 2-1/8" – Low speed 4” Low speed
Important
To assure product SAFETY and RELIABILITY, repairs, maintenance
and adjustment (including brush inspection and replacement) should
be performed by authorized service centers or other qualified service
organizations, always using identical replacement parts.
Three Year Limited Warranty
DEWALT will repair, without charge, any defects due to faulty
materials or workmanship for three years from the date of purchase.
This warranty does not cover part failure due to normal wear or tool
abuse. For further detail of warranty coverage and warranty repair
FIGURE 4
DRILL
SETTING
HAMMER
SETTING
for metal. These bits may overheat unless pulled out frequently to
clear chips from the flutes. Work that is apt to splinter should be
backed up with a block of wood.
DRILLING IN MASONRY
When drilling in masonry, use carbide tipped bits rated for
percussion drilling and be certain that the bit is sharp. For holes up
to 3/8” diameter use the “high speed”gear range. For holes larger
than 3/8”, use the the “low speed” gear range. Ensure that the
hammer mode is selected. Use a constant and firm force on the tool
to drill most effectively. A smooth, even flow of dust indicates the
proper drilling rate.
Depth Rod
To adjust the depth rod, loosen the handle and move rod so that the
distance between the end of the rod and the end of the bit equals the
desired drilling depth. When drilling with depth rod, stop when end of
rod reaches surface of material.
Maintenance
CLEANING & LUBRICATION
Use only mild soap and damp cloth to clean the tool. Never let any
liquid get inside the tool; never immerse any part of the tool into a
liquid.

English
7
information, visit www.dewalt.com or call 1-800-4-DEWALT (1-800-
433-9258). This warranty does not apply to accessories or damage
caused where repairs have been made or attempted by others. This
warranty gives you specific legal rights and you may have other
rights which vary in certain states or provinces.
In addition to the warranty, DEWALT tools are covered by our:
1 YEAR FREE SERVICE
DEWALT will maintain the tool and replace worn parts caused by
normal use, for free, any time during the first year after purchase.
90 DAY MONEY BACK GUARANTEE
If you are not completely satisfied with the performance of your
DEWALT Power Tool, Laser, or Nailer for any reason, you can return
it within 90 days from the date of purchase with a receipt for a full
refund – no questions asked.
FREE WARNING LABEL REPLACEMENT: If your warning labels
become illegible or are missing, call 1-800-4-DEWALT for a free
replacement.

Français
8
POUR TOUT RENSEIGNEMENT SUPPLÉMENTAIRE SUR CET
OUTIL OU TOUT AUTRE OUTIL DEWALT, COMPOSER SANS
FRAIS LE NUMÉRO : 1 800 4-DEWALT (1 800 433-9258)
RÈGLES DE SÉCURITÉ GÉNÉRALES
AVERTISSEMENT! Vous devez lire et comprendre toutes les
instructions. Le non-respect, même partiel, des instructions ci-
après entraîne un risque de choc électrique, d’incendie et/ou de
blessures graves.
CONSERVEZ CES INSTRUCTIONS.
AIRE DE TRAVAIL
•Veillez à ce que l’aire de travail soit propre et bien éclairée.
Le désordre et le manque de lumière favorisent les accidents.
•N’utilisez pas d’outils électriques dans une atmosphère
explosive, par exemple en présence de liquides, de gaz ou
de poussières inflammables. Les outils électriques créent des
étincelles qui pourraient enflammer les poussières ou les
vapeurs.
•Tenez à distance les curieux, les enfants et les visiteurs
pendant que vous travaillez avec un outil électrique. Ils
pourraient vous distraire et vous faire faire une fausse
manoeuvre.
SÉCURITÉ ÉLECTRIQUE
•Les outils à double isolation sont équipés d’une fiche
polarisée (une des lames est plus large que l’autre), qui ne
peut se brancher que d’une seule façon dans une prise
polarisée Ne modifiez pas la fiche de l’outil. La double
isolation élimine le besoin d’un cordon d’alimentation à trois
fils avec mise à la terre ainsi que d’une prise de courant mise à
la terre.Valable seulement pour les outils de classe I (mis à
la terre).
•Évitez tout contact corporel avec des surfaces mises à la
terre (tuyauterie, radiateurs, cuisinières, réfrigérateurs,
etc.). Le risque de choc électrique est plus grand si votre corps
est en contact avec la terre. Valable seulement pour les outils
de classe II (à double isolation).
•N’exposez pas les outils électriques à la pluie ou à l’eau. La
présence d’eau dans un outil électrique augmente le risque de
choc électrique.
•Ne maltraitez pas le cordon. Ne transportez pas l’outil par
son cordon et ne débranchez pas la fiche en tirant sur le
cordon. N’exposez pas le cordon à la chaleur, à des huiles,
à des arêtes vives ou à des pièces en mouvement.
Remplacez immédiatement un cordon endommagé. Un
cordon endommagé augmente le risque de choc électrique.
•Lorsque vous utilisez un outil électrique à l’extérieur,
employez un prolongateur pour l’extérieur marqué «W-A»
ou «W». Ces cordons sont faits pour être utilisés à l’extérieur et
réduisent le risque de choc électrique. S’assurer que le cordon
de rallonge est en bon état. Lorsqu’on se sert d’un cordon de
rallonge, s’assurer qu’il est de calibre approprié pour la tension
nécessaire au fonctionnement de l’outil. L’utilisation d’un cordon
de calibre inférieur occasionne une baisse de tension entraînant
une perte de puissance et la surchauffe. Le tableau suivant
indique le calibre approprié selon la longueur du cordon et les
mentions de la plaque signalétique de l’outil. En cas de doute,
utiliser un cordon de calibre supérieur. Le chiffre indiquant le
calibre est inversement proportionnel au calibre du cordon.
Calibre minimal des cordons de rallonge
Tension Longueur totale du cordon en pieds
120 V 0-25 26-50 51-100 101-150
240 V 0-50 51-100 101-200 201-300
Intensité (A)
Au Au Calibre moyen de fil (AWG)
moins plus
0-6 18161614
6 - 10 18 16 14 12
10-1216161412
12 - 16 14 12 Non recommandé

Français
9
SÉCURITÉ DES PERSONNES
•Restez alerte, concentrez-vous sur votre travail et faites
preuve de jugement. N’utilisez pas un outil électrique si
vous êtes fatigué ou sous l’influence de drogues, d’alcool
ou de médicaments. Un instant d’inattention suffit pour
entraîner des blessures graves.
•Habillez-vous convenablement. Ne portez ni vêtements
flottants ni bijoux. Confinez les cheveux longs. N’approchez
jamais les cheveux, les vêtements ou les gants des pièces
en mouvement. Des vêtements flottants, des bijoux ou des
cheveux longs risquent d’être happés par des pièces en
mouvement.
• Méfiez-vous d’un démarrage accidentel. Avant de brancher
l’outil, assurez-vous que son interrupteur est sur ARRÊT. Le
fait de transporter un outil avec le doigt sur la détente ou de
brancher un outil dont l’interrupteur est en position MARCHE
peut mener tout droit à un accident.
•Enlevez les clés de réglage ou de serrage avant de démarrer
l’outil. Une clé laissée dans un pièce tournante de l’outil peut
provoquer des blessures.
•Ne vous penchez pas trop en avant. Maintenez un bon appui
et restez en équilibre en tout temps. Un bonne stabilité vous
permet de mieux réagir à une situation inattendue.
•Utilisez des accessoires de sécurité. Portez toujours des
lunettes ou une visière. Selon les conditions, portez aussi un
masque antipoussière, des bottes de sécurité antidérapantes, un
casque protecteur et/ou un appareil antibruit.
UTILISATION ET ENTRETIEN DES OUTILS
•Immobilisez le matériau sur une surface stable au moyen de
brides ou de toute autre façon adéquate. Le fait de tenir la
pièce avec la main ou contre votre corps offre un stabilité
insuffisante et peut amener un dérapage de l’outil.
•Ne forcez pas l’outil. Utilisez l’outil approprié à la tâche.
L’outil correct fonctionne mieux et de façon plus sécuritaire.
Respectez aussi la vitesse de travail qui lui est propre.
•N’utilisez pas un outil si son interrupteur est bloqué. Un outil
que vous ne pouvez pas commander par son interrupteur est
dangereux et droit être réparé.
•Débranchez la fiche de l’outil avant d’effectuer un réglage,
de changer d’accessoire ou de ranger l’outil. De telles
mesures préventives de sécurité réduisent le risque de
démarrage accidentel de l’outil.
•Rangez les outils hors de la portée des enfantes et d’autres
personnes inexpérimentées. Les outils sont dangereux dans
les mains d’utilisateurs novices.
•Prenez soin de bien entretenir les outils. Les outils de coupe
doivent être toujours bien affûtés et propres. Des outils bien
entretenus, dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
•Soyez attentif à tout désalignement ou coincement des
pièces en mouvement, à tout bris ou à toute autre condition
préjudiciable au bon fonctionnement de l’outil. Si vous
constatez qu’un outil est endommagé, faites-le réparer
avant de vous en servir. De nombreux accidents sont causés
par des outils en mauvais état.
•N’utilisez que des accessoires que le fabricant recommande
pour votre modèle d’outil. Certains accessoires peuvent
convenir à un outil, mais être dangereux avec autre.
RÉPARATION
•La réparation des outils électriques doit être confiée à un
réparateur qualifié. L’entretien ou la réparation d’un outil
électrique par un amateur peut avoir des conséquences graves.
• Pour la réparation d’un outil, n’employez que des pièces de
rechange d’origine. Suivez les directives données à la
section «Réparation» de ce manuel. L’emploi de pièces non
autorisées ou le non-respect des instructions d’entretien peut
créer un risque de choc électrique ou de blessures.
•Tenez l’outil par ses surfaces de prise isolées pendant toute
opération où l’outil de coupe portrait venir en contact avec
un câblage dissimulé ou avec son propre cordon. En cas de

Français
10
contact avec un conducteur sous tension, les pièces métalliques
à découvert de l’outil transmettraient un choc électrique à
l’utilisateur.
Mesures de sécurité additionnelles
•Saisir les surfaces isolées de l’outil lorsqu’on s’en sert là où
il pourrait y avoir des fils sous tension et lorsqu’il pourrait
entrer en contact avec son propre fil. En cas de contact avec
un fil sous tension, les composantes métalliques à découvert
de l’outil deviendraient sous tension et l’utilisateur subirait des
secousses électriques.
•S’assurer que les poignées sont propres, libres de toute
tache d’huile et de graisse. Il est conseillé de porter des gants
en caoutchouc afin d’optimiser la maîtrise de l’outil.
•Lorsqu’on perce ou on visse dans les murs, les planchers
ou tout autre endroit où peuvent se trouver des fils sous
tension, NE PAS TOUCHER À TOUT COMPOSANT
MÉTALLIQUE DE L’OUTIL. Ne le saisir que par ses surfaces
de prise en plastique afin de se protéger des secousses
électriques que provoqueraient le contact du foret ou de la lame
avec un fil sous tension.
AVERTISSEMENT : Certains outils, tels que les sableuses
électriques, les scies, les meules, les perceuses ou certains autres
outils de construction, peuvent soulever de la poussière contenant
des produits chimiques susceptibles d’entraîner le cancer, des
malformations congénitales ou pouvant être nocifs pour le système
reproductif. Parmi ces produits chimiques, on retrouve :
• le plomb dans les peintures à base de plomb;
• la silice cristalline dans les briques et le ciment et autres produits
de maçonnerie;
• l’arsenic et le chrome dans le bois de sciage ayant subi un
traitement chimique (CCA).
Le risque associé à de telles expositions peut varier selon la
fréquence avec laquelle on effectue ces travaux. Pour réduire
l’exposition à de tels produits, il faut travailler dans un endroit bien
ventilé et utiliser l’équipement de sécurité approprié tel un masque
anti-poussières spécialement conçu pour filtrer les particules
microscopiques.
•Éviter tout contact prolongé avec la poussière soulevée par
cet outil ou autres outils électriques. Porter des vêtements
de protection et nettoyer les parties exposées du corps
avec de l’eau savonneuse. S’assurer de bien se protéger afin
d’éviter d’absorber par la bouche, les yeux ou la peau des
produits chimiques nocifs.
MISE EN GARDE : porter un dispositif de protection
personnel anti-bruit approprié durant l’utilisation. Sous
certaines conditions et pendant toute la durée de l’utilisation, le bruit
émanant de ce produit pourrait contribuer à la perte d’audition.
• L’étiquette de l’outil peut comporter les symboles suivants.
V ..............volts A ..............ampères
Hz ............hertz W ............watts
min ..........minutes ..........courant alternatif
........courant continu no ............sous vide
............construction de …/min ......tours ou courses
................classe II ................à la minute
............borne de mise à la terre
Poignée latérale
MISE EN GARDE : Toujours utiliser la poignée latérale le cas
échéant et saisir la perceuse à percussion des deux mains.
La perceuse à percussion comporte une poignée latérale. Celle-ci
se fixe au boîtier d’engrenages à l’avant de l’outil (fig. 1) et on peut
la faire tourner sur 360° de façon à être utile autant aux gauchers
qu’aux droitiers.
Interrupteur
Enfoncer l’interrupteur à détente pour mettre l’outil en marche
(fig. 2). Pour l’arrêter, il suffit de relâcher l’interrupteur. Pour assurer
le fonctionnement continu de l’outil, il suffit d’enfoncer la détente et
de pousser le
bouton de verrouillage vers le haut. L’outil continue

Français
11
INVERSEUR DE
MARCHE
INTERRUPTEUR
À DÉTENTE
BOUTON DE
VERROUILLAGE
FIGURE 2
FIGURE 3
FIGURE 4
DEVANT DE L’OUTIL
VITESSES ÉLEVÉES
CADRAN DE
SÉLECTION
PERÇAGE
PERÇAGE À
PERCUSSION
VITESSES BASSES
alors de fonctionner. Pour arrêter l’outil lorsqu’il est en mode de
fonctionnement continu, enfoncer l’interrupteur à fond et le relâcher.
Toujours s’assurer que le bouton de verrouillage fonctionne bien
avant d’utiliser l’outil (chaque fois).
Ne pas verrouiller l’interrupteur lorsqu’on effectue des travaux de
perçage manuels de manière à relâcher instantanément
l’interrupteur si le foret reste coincé. Il faut seulement utiliser le
bouton de verrouillage lorsque la perceuse est installée sur un établi
ou fixée de toute autre façon. Veiller à ce que le bouton de
verrouillage soit dégagé avant de débrancher l’outil, sinon celui-ci se
remettra immédiatement en marche la prochaine fois qu’on s’en
servira et cela présente des risques de dommages et de blessures.
Le
régulateur de vitesse permet de contrôler la vitesse de l’outil.
Plus on enfonce l’interrupteur à détente, plus l’outil fonctionne
rapidement.
NOTE : Afin de maximiser la durée de l’outil, se servir des basses
vitesses uniquement pour l’amorçage de trous sans utiliser un
poinçon au préalable, pour percer les métaux, les plastiques et la
céramique ou pour enfoncer des vis. Les vitesses élevées
conviennent mieux au perçage du bois et des panneaux ainsi que
pour utiliser des accessoires de ponçage et de polissage.
L’inverseur de marche sert à sortir les vis ou les forets bloqués. Il se
trouve au-dessus de l’interrupteur à détente, comme le montre la
figure 2. Pour actionner la marche arrière, il faut mettre l’outil hors
tension et faire glisser l’inverseur de marche vers la gauche
(lorsqu’on regarde le mandrin). Remettre l’inverseur à la marche
avant en arrêtant d’abord l’outil et en faisant glisser l’inverseur vers
la droite.
Fonctionnement à vitesses basses ou
élevées
Les deux gammes de vitesses de la perceuse à percussion
procurent un fonctionnement efficace pour une gamme complète
d’utilisations avec un grand choix d’accessoires.

Français
12
Pour utiliser les VITESSES BASSES, faire tourner le cadran de
sélection (fig. 3) qui se trouve sous la perceuse à percussion de sorte
que le symbole des vitesses basses se trouve à l’avant de l’outil.
Pour utiliser les VITESSES ÉLEVÉES, faire tourner le cadran de
sélection de sorte que le symbole des vitesses élevées se trouve à
l’avant de l’outil.
On peut seulement modifier la position des engrenages lorsque l’outil
est hors tension. Il peut toutefois être nécessaire de faire tourner le
mandrin légèrement à la main afin d’aligner les engrenages lorsqu’on
fait tourner le cadran de sélection. NE PAS TENTER DE MODIFIER
LE RÉGIME DE L’OUTIL en actionnant le cadran de sélection
lorsque l’outil fonctionne au risque d’endommager les engrenages.
Sélecteur du mode de fonctionnement
Pour passer du mode de perçage à celui de perçage à percussion
(ou vice versa), faire tourner le cadran qui se trouve sur le dessus de
l’outil (fig. 4) en choisissant le symbole approprié. Pour percer, aligner
le symbole du foret sur le mandrin. Pour percer à percussion, aligner
celui du marteau sur le mandrin (voir la figure).
NOTE : Le sélecteur doit être dans l’une ou l’autre de ces positions
en tout temps. Il n’y a aucun mode de fonctionnement entre ces deux
positions.
Mandrin
Pour insérer un foret , ouvrir les mâchoires du mandrin en faisant
tourner la bague à la main et y insérer environ 3/4 po de l’arbre du
foret. Resserrer la bague du mandrin à la main. Placer la clé du
mandrin dans chacun des trois trous et serrer dans le sens horaire. Il
est essentiel de bien serrer les trois trous du mandrin afin de prévenir
le glissement du foret.
Pour dégager le foret , il suffit de faire tourner
la clé du mandrin dans le sens antihoraire dans l’un des trous, puis de
desserrer le mandrin à la main.
Fonctionnement
PERÇAGE
1. Toujours débrancher l’outil lorsqu’on en change les forets ou les
accessoires.
2. N’utiliser que des forets bien affûtés. Pour le BOIS : utiliser les
vitesses basses et des forets hélicoïdaux, à langue d’aspic, de
tarière ou des emporte-pièce; pour le MÉTAL : utiliser les
vitesses basses et des forets hélicoïdaux en acier de coupe
rapide ou des emporte-pièce; pour la MAÇONNERIE (brique,
ciment et béton, etc.) : forets au carbure pour le perçage à
percussion. Utiliser les vitesses basses pour les forets de plus
de 3/8 po de diamètre.
3. Veiller à ce que la pièce à percer soit solidement retenue ou
fixée en place. Afin d’éviter les avaries aux matériaux minces,
les adosser à un bloc de bois épais.
4. Toujours exercer la pression en ligne directe avec le foret.
N’user que de la force qu’il faut pour que le foret continue de
percer; éviter de trop forcer, ce qui pourrait faire caler le moteur
ou dévier le foret.
5. Saisir fermement la perceuse afin de contrer l’effet de torsion de
l’outil en marche.
6. LA PERCEUSE S’ÉTOUFFE habituellement lorsqu’elle est
surchargée ou utilisée de façon inappropriée. RELÂCHER
IMMÉDIATEMENT L’INTERRUPTEUR À DÉTENTE, retirer le
foret du matériau et déterminer la cause du blocage. ÉVITER
DE METTRE EN MARCHE ET HORS CIRCUIT L’OUTIL À
L’AIDE DE L’INTERRUPTEUR À DÉTENTE DANS LE BUT
DE FAIRE DÉMARRER LA PERCEUSE BLOQUÉE, CELA
POURRAIT L’ENDOMMAGER.
7. Afin de minimiser l’étouffement du moteur ou le défoncement de
la pièce, réduire la pression et faire avancer plus doucement le
foret vers la fin de sa course.

Français
13
8. Laisser le moteur en marche lorsqu’on retire le foret d’un trou
afin d’éviter qu’il se coince.
9. Il n’est pas nécessaire de pratiquer un creux de guidage avec
les perceuses à régulateur de vitesse. Utiliser plutôt une basse
vitesse pour commencer le trou, puis accélérer en enfonçant
plus profondément l’interrupteur à détente lorsque le foret est
suffisamment inséré dans la pièce.
PERÇAGE DANS LE MÉTAL
UTILISER SEULEMENT à la gamme de vitesses basses.
Commencer à percer à basse vitesse et augmenter jusqu’à la pleine
puissance tout en exerçant une pression ferme sur l’outil. Une
production uniforme de copeaux métalliques à débit moyen indique
un perçage convenable. Utiliser de l’huile de coupe pour percer dans
les métaux, sauf la fonte et le laiton qui se percent à sec. L’huile de
coupe la plus efficace est l’huile sulfurisée ou l’huile de lard; la
graisse de bacon est parfois suffisante.
NOTE : Il peut être plus facile de percer de gros trous dans l’acier
(de 5/16 po à 1/2 po) lorsqu’on perce un trou de guidage (de 5/32 po
à 3/16 po) au préalable.
PERÇAGE DANS LE BOIS
UTILISER SEULEMENT à la gamme de vitesses basses.
Commencer à percer à basse vitesse et augmenter jusqu’à la pleine
puissance tout en exerçant une pression ferme sur l’outil. Les forets
hélicoïdaux à métal peuvent servir à percer le bois, mais il faut les
retirer souvent du trou pour chasser les copeaux et rognures des
goujures afin d’éviter qu’ils ne surchauffent. Pour percer de gros
trous, utiliser les forets à bois d’une perceuse électrique. Adosser les
matériaux friables à un bloc de bois quelconque.
PERÇAGE DANS LA MAÇONNERIE
Lorsqu’on perce de la maçonnerie, utiliser des forets à pointe de
carbure conçus pour le perçage à percussion et s’assurer qu’ils sont
bien affûtés. Pour percer des trous d’un diamètre maximal de 3/8 po,
utiliser la gamme de vitesses élevées. Pour percer des trous d’un
diamètre de plus de 3/8 po, utiliser la gamme de vitesses basses. Ne
pas oublier de choisir le mode de fonctionnement à percussion.
Exercer une pression constante et ferme sur l’outil afin d’en
optimiser le rendement. Une production uniforme de poussière à
débit moyen indique un perçage convenable.
Jauge de profondeur
Afin de régler la jauge de profondeur, desserrer la poignée et
déplacer la jauge de sorte que la distance entre son extrémité et le
bout du foret égale la profondeur voulue. Lors du perçage avec la
jauge de profondeur, arrêter de percer lorsque l’extrémité de la jauge
atteint la surface du matériau percé.
Entretien
NETTOYAGE ET LUBRIFICATION
Nettoyer l’outil seulement à l’aide d’un savon doux et d’un linge
humide. Ne laisser aucun liquide s’infiltrer dans l’outil et ne jamais
immerger l’outil.
L’outil est muni de roulements autolubrifiés qui ne nécessitent
aucune lubrification périodique. Dans l’éventualité peu probable où
l’outil nécessiterait de l’entretien, le confier au personnel d’un centre
de service autorisé.
Accessoires
Les accessoires recommandés pour l’outil sont vendus séparément
chez les détaillants ou au centre de service autorisé de la région.
MISE EN GARDE : L’utilisation de tout accessoire non
recommandé peut être dangereuse.

Français
14
CAPACITÉS MAXIMALES RECOMMANDÉES
DW505 DW515
CAPACITÉ DU MANDRIN
17mm (5/8 po) 13 mm (1/2 po)
RÉGIME (trs/min) De 0 à 1 100 De 0 à 2 700 De 0 à 900 De 0
à 2 200
FORETS À MÉTAUX 10 mm (3/8 po) 10mm (3/8 po)
Basses vitesses Basses vitesses
FORETS À BOIS 38 mm (1 1/2 po) 38mm (1 1/2 po)
Basses vitesses Basses vitesses
FORETS À MAÇONNERIE Matériaux tendres
22mm (7/8 po) de 19 mm
(3/4 po) – Basses vitesses Basses vitesses
Béton de 13 mm Béton de 16 mm
(1/2 po) (5/8 po)
Basses vitesses Basses vitesses
EMPORTE-PIÈCE 53 mm (2 1/8 po) 100mm (4 po)
Basses vitesses Basses vitesses
Important
Pour assurer la SÉCURITÉ D’EMPLOI et la FIABILITÉ de l’outil,
n’en confier la réparation, l’entretien et les rajustements (y compris
l’inspection et le remplacement des balais) qu’au personnel d’un
centre de service DEWALT ou d’un atelier d’entretien autorisé
n’utilisant que des pièces de rechange identiques.
Garantie limitée de trois ans
DEWALT réparera, sans frais, tout produit défectueux causé par un
défaut de matériel ou de fabrication pour une période de trois ans à
compter de la date d’achat. La présente garantie ne couvre pas les
pièces dont la défectuosité a été causée par une usure normale ou
l’usage abusif de l’outil. Pour obtenir de plus amples renseignements
sur les pièces ou les réparations couvertes par la présente garantie,
visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1
800 4-DEWALT). Cette garantie ne s’applique pas aux accessoires
et ne vise pas les dommages causés par des réparations effectuées
par un tiers. Cette garantie confère des droits légaux particuliers à
l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits
variant d’un état ou d’une province à l’autre.
En plus de la présente garantie, les outils DEWALT sont couverts par
notre :
CONTRAT D’ENTRETIEN GRATUIT D’UN AN
DEWALT entretiendra l’outil et remplacera les pièces usées au cours
d’une utilisation normale et ce, gratuitement, pendant une période
d’un an à compter de la date d’achat, et la
GARANTIE DE REMBOURSEMENT DE 90 JOURS
Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que
ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse
DEWALT, celui-ci peut le retourner, accompagné d’un reçu, dans les
90 jours à compter de la date d’achat, pour obtenir un
remboursement intégral, sans aucun problème.
REMPLACEMENT GRATUIT DE L'ÉTIQUETTE : Si vos étiquettes
d'avertissement deviennent illisibles ou sont manquantes,
composez le 1-800-4-DEWALT pour obtenir une étiquette de
remplacement gratuite. En outre, les produits DEWALT sont
couverts par la garantie suivante.

Español
15
Reglas generales de seguridad
¡ADVERTENCIA! Lea y comprenda todas las instrucciones.
No hacerlo puede originar riesgos de choque eléctrico, incendio y
lesiones personales de gravedad.
CONSERVE ESTAS INSTRUCCIONES
AREA DE TRABAJO
•Conserve su área de trabajo limpia y bien iluminada. Las
bancas amontonadas y las zonas oscuras propician los
accidentes.
•No opere herramientas eléctricas en atmósferas explosivas,
como en presencia de líquidos, gases o polvos inflamables.
Las herramientas eléctricas producen chispas que pueden
originar la ignición de los polvos o los vapores.
•Conserve a observadores, niños y visitantes alejados
mientras opera una herramienta eléctrica. Las distracciones
pueden ocasionar que pierda el control.
SEGURIDAD ELECTRICA
Las herramientas con tierra deben conectarse a una toma
de corriente instalada y aterrizada correctamente de
conformidad con todos los códigos y regulaciones locales.
Nunca elimine la pata de conexión a tierra ni modifique la
clavija en ninguna manera. No utilice clavijas adaptadoras.
Consulte con un electricista calificado si tiene dudas acerca
de la conexión correcta a tierra de su toma de corriente. En
el caso que su herramienta tenga una falla eléctrica, el aterrizaje
proporciona una vía de baja resistencia para llevar la electricidad
lejos del operador. Aplicable únicamente a herramientas Clase
I (aterrizadas)
• Las herramientas con doble aislamiento están equipadas
con una clavija polarizada (con una pata más ancha que la
otra.) Esta clavija se acoplará únicamente en una toma de
corriente polarizada de una manera. Si la clavija no se
acopla al contacto, inviértala. Si aún así no se ajusta,
comuníquese con un electricista calificado para que le
instalen una toma de corriente polarizada apropiada. El
doble aislamiento elimina la necesidad de cables con tres hilos
y sistemas de alimentación con conexión a tierra. Aplicable a
herramientas Clase II (con doble aislamiento).
•No exponga las herramientas eléctricas a la lluvia o a
condiciones de mucha humedad. El agua que se introduce en
las herramientas aumenta el riesgo de descargas eléctricas.
•No maltrate el cable. Nunca tome el cable para transportar
una herramienta ni para desconectarla de la toma de
corriente. Consérvelo alejado de calor aceite, bordes
afilados o piezas móviles. Cambie inmediatamente los
cables dañados. Los cables dañados aumentan el riego de
choque eléctrico.
•Cuando opere una herramienta eléctrica a la intemperie,
utilice una extensión marcada “W-A” o “W”. Estas
extensiones están clasificadas para uso a la intemperie y para
reducir el riesgo de choques eléctricos.
•Cuando utilice una extensión, asegúrese de emplear una
con el calibre suficiente para soportar la corriente necesaria
para su herramienta. Una extensión con calibre inadecuado
causará una caída en el voltaje de la línea resultando en pérdida
de potencia y sobrecalentamiento. La tabla siguiente muestra el
calibre correcto para usarse, relativo a la longitud de la extensión
y el amperaje mencionado en la placa de identificación. Si tiene
dudas, utilice el calibre siguiente. Mientras más pequeño sea el
número del calibre, mayor será su capacidad.
Calibre mínimo para cordones de extensión
Volts Longitud total del cordón en metros
120V 0-7,6 7,6-15,2 15,2-30,4 30,4-45,7
240V 0-15,2 15,2-30,4 30,4-60,9 60,9-91,4
AMPERAJE
Más No más Calibre del cordón AWG
de de
0-6 18161614
6 - 10 18 16 14 12
10-1216161412
12 - 16- 14 12 No recomendado

Español
16
SEGURIDAD PERSONAL
• Esté alerta concéntrese en lo que está haciendo. Recurra
al sentido común cuando opere una herramienta eléctrica.
No opere ninguna herramienta si se encuentra fatigado o bajo la
influencia de drogas, alcohol o medicamentos. Un momento de
desatención mientras se operan herramientas eléctricas puede
ocasionar lesiones graves.
•Vístase de manera adecuada. No tenga puestas ropas o
artículos de joyería flojos. Cubra su cabello si lo tiene largo.
Conserve su cabello, sus ropas y guantes alejados de las
piezas móviles. Las piezas de vestir flojas, las joyas y el cabello
largo pueden resultar atrapados por las piezas móviles.
•Evite el encendido accidental. Asegúrese que el interruptor
esté en posición de apagado antes de conectar. Sostener
una herramienta con el dedo en el interruptor o conectarla sin
fijarse si el interruptor está en posición de encendido propicia los
accidentes.
•Retire las llaves de ajuste antes de encender la herramienta.
Una llave que se deja en una pieza giratoria puede ocasionar
lesiones personales.
•No se sobreextienda. Conserve siempre los pies bien
apoyados, al igual que el equilibrio. La posición correcta de
los pies y el equilibrio permiten controlar mejor la herramienta en
situaciones inesperadas.
•Utilice equipo de seguridad. Siempre utilice protección en
los ojos. Se deben utilizar mascarillas contra polvo, zapatos
antiderrapantes, casco o protectores para los oídos para tener
las condiciones apropiadas.
USO Y CUIDADOS DE LA HERRAMIENTA
•Conserve los mangos secos, limpios y libres de aceite y
grasa. Es recomendable utilizar guantes de goma, esto le
permitirá controlar mejor la herramienta.
•Utilice prensas u otros medios prácticos para asegurar y
apoyar la pieza de trabajo en una plataforma estable. Sujetar
las piezas con la mano o contra su cuerpo es inestable y puede
originar la pérdida de control.
•No utilice la herramienta si el interruptor no enciende y
apaga. Cualquier herramienta que no pueda controlarse por
medio del interruptores peligrosa y debe reemplazarse.
•Desconecte la clavija de la toma de corriente antes de hacer
cualquier ajuste, cambio de accesorios o de guardar la
herramienta. Tales medidas de seguridad preventivas reducirán
el riesgo de que la herramienta se encienda accidentalmente.
•Guarde las herramientas fuera del alcance de los niños y de
otras personas no capacitadas. Las herramientas son
peligrosas en manos de personas no capacitadas.
•Cuide sus herramientas. Conserve las herramientas de
corte afiladas y limpias. Las herramientas que reciben un
mantenimiento adecuado, con piezas de corte afiladas,
difícilmente se atascan y son más fáciles de controlar.
•Verifique la alineación de las piezas móviles, busque
fracturas en las piezas y cualesquiera otras condiciones
que puedan afectar la operación de las herramientas. Si está
dañada, lleve su herramienta a servicio antes de usarla de
nuevo. Muchos accidentes se deben a herramientas con
mantenimiento pobre.
•Solamente use accesorios que el fabricante recomiende
para su modelo de herramienta. Los accesorios que estén
diseñados para una herramienta, pueden volverse peligrosos
cuando se emplean con otra.
SERVICIO
•El servicio a las herramientas lo debe efectuar únicamente
personal calificado. El servicio o mantenimiento realizado por
personal no calificado puede originar riesgos de lesiones.
•Cuando efectúe servicio a una herramienta, utilice
únicamente refacciones idénticas. Siga las instrucciones de
la sección de Mantenimiento de este manual. El empleo de
piezas no autorizadas o no seguir las instrucciones de
mantenimiento puede originar riegos de choque eléctrico o
lesiones.
•Tome la herramienta por las superficies aislantes de
sujeción cuando realice una operación en que la

Español
17
herramienta de corte pueda hacer contacto con cables
ocultos o con su propia extensión. El contacto con un cable
“vivo” hará que las partes metálicas de la herramienta queden
“vivas” y descarguen hacia el operador.
Reglas adicionales de seguridad
•Tome la herramienta por las superficies aislantes de
sujeción cuando realice una operación en que la
herramienta de corte pueda hacer contacto con cables
ocultos o con su propia extensión. El contacto con un cable
“vivo” hará que las partes metálicas de la herramienta queden
“vivas” y descarguen hacia el operador.
•Conserve los mangos secos, limpios, libres de aceite y
grasa. Se recomienda el uso de guantes de goma. Esto le
permitirá controlar mejor la herramienta.
•NO TOQUE NINGUNA PARTE METÁLICA DE LA
HERRAMIENTA cuando perfore o atornille en muros, pisos
o dondequiera que pueda encontrar cables eléctricos vivos.
Tome la herramienta solamente por las superficies de sujeción
aislantes para evitar el choque eléctrico en caso que perfore o
atornille un cable eléctrico vivo.
ADVERTENCIA : Parte del polvo creado al lijar, aserruchar,
moler o perforar con máquina, así como al realizar otras actividades
de la construcción, contiene substancias químicas que se sabe
producen cáncer, defectos congénitos u otras afecciones
reproductivas. Algunos ejemplos de esas substancias químicas son:
• plomo de pinturas a base de plomo,
• sílice cristalizado de ladrillos y cemento y otros productos de
albañilería, y
• arsénico y cromo de la madera químicamente tratada (CCA).
El riesgo al contacto con estas substancias varía, según la
frecuencia en que se haga este tipo de trabajo. Para reducir la
exposición a esas substancias químicas: trabaje en un área bien
ventilada, y trabaje con equipos de seguridad aprobados, tales
como máscaras contra el polvo especialmente diseñadas para filtrar
las partículas microscópicas.
•Evite el contacto prolongado con polvos originados por
lijar, aserrar, esmerilar, taladrar y otras actividades
constructivas. Vista ropas protectoras y lave las áreas
expuestas con agua y jabón. Permitir que el polvo se
introduzca en su boca, ojos, o dejarlo sobre la piel promueve la
absorción de químicos dañinos.
PRECAUCION: utilice la protección auditiva apropiada durante
el uso. Bajo ciertas condiciones de duración de uso, el ruido
producido por este producto puede contribuir a la pérdida auditiva.
• La etiqueta de su herramienta puede incluir los siguientes
símbolos.
V ............volts A..............amperes
Hz ..........hertz W ............watts
min..........minutos ............corriente alterna
........corriente directa no ............velocidad sin carga
............construcción …/min......revoluciones o
................Clase II ................reciprocaciones por
..........terminales de ................minuto
................conexión a tierra BPM ........golpes por minuto
Mango lateral
PRECAUCION: Utilice el mango lateral siempre que se le
proporcione y sujete el rotomartillo con ambas manos. Se suministra
un mango lateral con este rotomartillo. Se sujeta al frente de la caja
de engranes como se muestra en la figura 1 y se puede girar 360°
para permitir el uso a mano izquierda.
Interruptor
Para encender el rotomartillo, oprima el gatillo interruptor (figura 2).
Para detener el rotomartillo, suelte el gatillo. Para dejar fijo el
interruptor en la posición de encendido (“ON”) para operación
continua, oprímalo y presione el
botón del seguro. La herramienta

Español
18
PALANCA DE
REVERSA
GATILLO
INTERRUPTOR
BOTON DEL
SEGURO
FIGURA 2
FIG. 3
CAMBIE DE PUESTO
LA PERILLA
FRENTE DE LA HERRAMIENTA
CONFIGURACION
BAJA DE LA
VELOCIDAD
CONFIGURACION
DE ALTA
VELOCIDAD
continuará en funcionamiento. Para APAGAR la herramienta desde
la posición de operación continua, oprima y suelte el gatillo una
vez. Antes de usar la herramienta (cada vez), asegúrese de que el
mecanismo de liberación del seguro funciona libremente.
No asegure el interruptor en posición de ENCENDIDO cuando
taladre a mano para poder soltar el gatillo en caso que la broca se
atasque en el orificio. El botón de trabado se debe utilizar solamente
cuando el taladro se encuentra montado en una base de columna
de alguna otra manera. Asegúrese de montar el mecanismo de
seguridad antes de desconectar la clavija de la toma de corriente.
No hacerlo propiciará que el taladro se encienda en el momento de
volver a conectarlo, con el peligro consecuente de daños o lesiones.
El
interruptor de gatillo de velocidad variable permite controlar la
velocidad. Cuanto más a fondo se oprima el gatillo, más elevada
será la velocidad del rotomartillo.
NOTA: Utilice velocidades bajas para perforar sin haber marcado
el “punto” de centro, taladrar en metal o plásticos, atornillar y
perforar cerámica. Las altas velocidades son mejores para barrenar
madera y aglomerados de ésta, y cuando se van a utilizar los
accesorios abrasivos y de pulido.
La
palanca de reversa se utiliza para invertir la marcha del
rotomartillo sacar las brocas atascadas en barrenos muy apretados
y para destornillar. Se encuentra situada por arriba del interruptor de
gatillo como se observa en la figura 2. Para activar el motor en
reversa, apague el rotomartillo y mueva la palanca hacia la izquierda
(mirándola desde el portabrocas). Para operar la unidad hacia
adelante APAGUE el rotomartillo y cambie la posición de la palanca
hacia la derecha.
Operación a velocidad Alta/Baja
El engranaje de dos velocidades del rotomartillo de doble acción
permite una buena operación en gran variedad de aplicaciones, a
la vez que una capacidad muy aumentada para utilizar diversos
accesorios.
Para la operación en BAJA VELOCIDAD, debe girar la perilla de
cambios (fig. 3) de modo que el gráfico de baja velocidad quede
orientado hacia el frente de la herramienta.
Para la operación en ALTA VELOCIDAD, la perilla de cambios debe
girarse para que el gráfico correspondiente quede orientado hacia el
frente de la herramienta.
El tren de engranajes se ha diseñado para efectuar los cambios sólo
cuando está apagada la unidad. Sin embargo, quizá sea necesario
