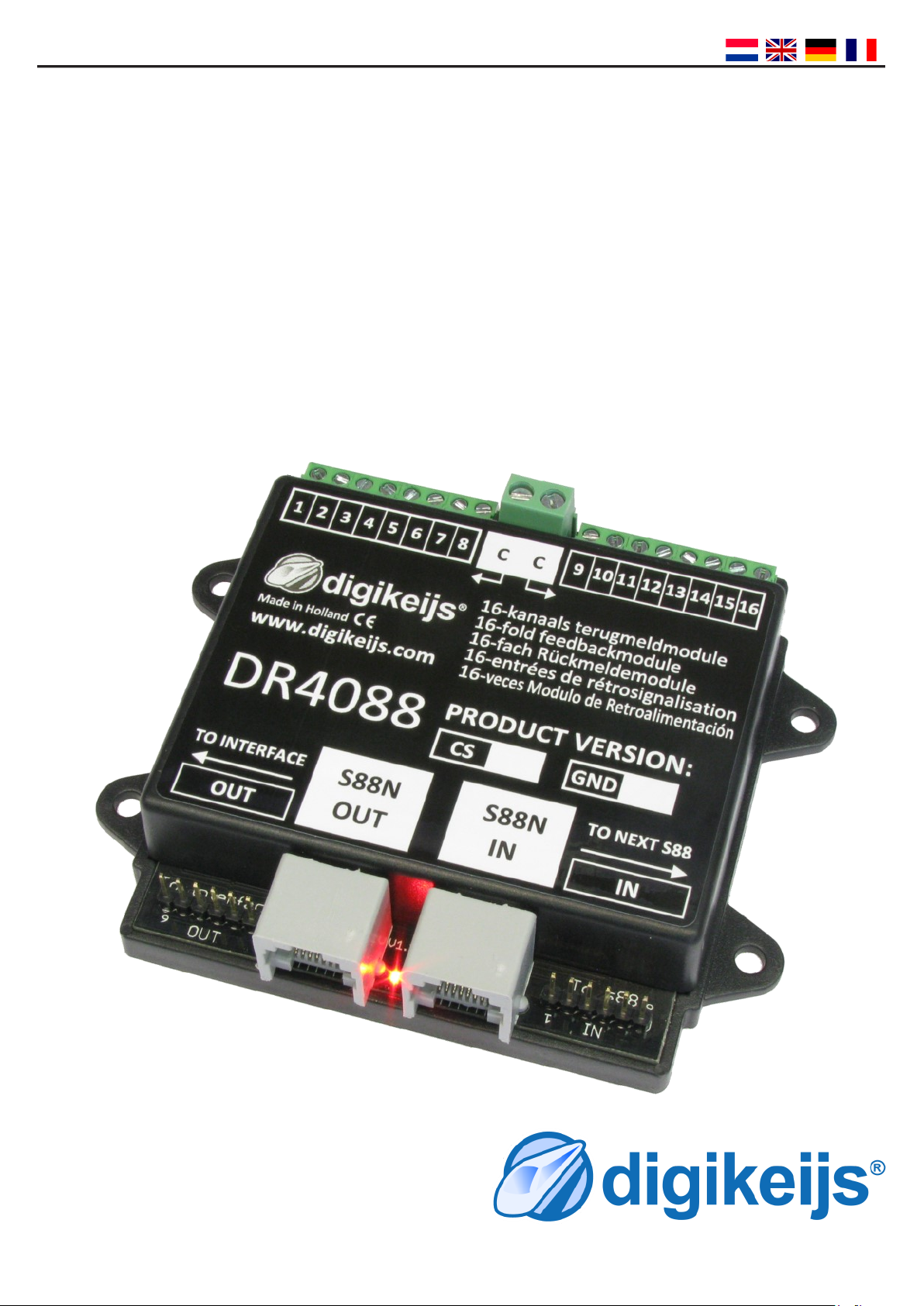

Digikeijs DR4088CS User manual

DR4088 CS / GND / OPTO
www.digikeijs.com P 1
DR4088CS
DR4088GND
HANDLEIDING / MANUAL
BEDIENUNGSANLEITUNG / MANUEL
V1.0 17 Oktober 2011
© Copyright 2005 – 2015 Digikeijs, the Netherlands.
All rights reserved. No information, images or any
part of this document may be copied without the
prior written permission of digikeijs.

DR4088 CS / GND / OPTO
www.digikeijs.com P 2
INDEX
Nederlandse Handleiding
Pag. 3 - Beschrijving van het product
Pag. 5 - Aansluitvoorbeelden
English manual
Page 3 - Product description
Page 5 - Quick start
Bedienungsanleitung Deutsch
Seite 4 - Produktbeschreibung
Seite 5 - Schnellstart
Manuel français
page 4 - Description du produit
page 5 - Démarrage rapide
Garantie
Op al onze producten hanteren wij 24 maanden fabrieksgarantie. Leest u echter wel deze gebruiks-
aanwijzing aandachtig door. Bij schade aan het product ontstaan door het niet juist opvolgen van deze
handleiding vervalt de aanspraak op garantie. Ook voor alle andere schade die ontstaat door het niet
opvolgen van de instructies zoals aangegeven in deze handleiding zijn wij niet aansprakelijk.
Guarantee
All of our products carry a 24-month warranty.
Read this manual carefully. Damage to the product caused by failure to follow these instructions
properly will void the warranty. Furthermore, we are not liable for all other damages caused by failure
to follow the instructions in this manual.
Garantie
All unsere Produkte haben eine 24-monatige Garantie.
Lesen Sie die Bedienungsanleitung bitte sorgfältig. Bei Schäden, die durch Nichtbeachtung dieser An-
leitung entstanden sind, wird keine Garantie gewährleistet. Desweiteren übernehmen wir keine Haf-
tung für andere Schäden, die durch Nichtbeachtung der Bedienungsanleitung entstanden sind.
Garantie
Tous nos produits ont une garantie de 24 mois.
Veuillez lire ce manuel attentivement. Les dommages causés par le non suivi des instructions du
manuel ne seront pas couverts par la garantie. En outre, nous ne sommes pas responsable d’autres
dommages résultant du non suivi des instructions de ce manuel.

DR4088 CS / GND / OPTO
www.digikeijs.com P 3
Beschrijving van het product
Voor het bewaken van een modelspoorbaan door middel van een pc of route controle systeem
(Marklin Memory, IB switch) is een constante info van spoor bezetmelding esseneel. De s88
bus is een standaard voor digitale systemen om deze bezetmeldingen door te geven aan de cen-
trale. De terugmeldmodules worden op deze bus aangesloten om de gedetecteerde bezetmel-
dingen via deze bus door te geven aan de centrale unit.
De DR4088 is een 16 kanaals decoder die in staat is 16 seces te detecteren en door te geven.
De DR4088 kan op verschillende manieren worden aangesloten; over de standaard bus of over
de s88-N netwerk kabels. Ook een combinae van beiden is mogelijk. Een handigheid die wij
hebben aan gebracht is een bezet meld led die aangee dat er een in een kanaal acviteit is.
Hoe meer kanalen acef zijn des te feller licht de LED op. Dit kan zeer handig zijn jdens het
aansluiten en testen van de module of jdens fout zoeken.
Technische gegevens
General
A constant ow of track occupaon informaon is essenal for monitoring a model railway with
a PC or route control system (Marklin Memory, IB switch). The S88 bus is a standard used by dig-
ital systems to send occupied nocaons to the central unit. The feedback modules are con-
nected to the bus to send the track occupaon nocaons to the central unit.
The DR4088 is a 16-channel decoder capable of monitoring 16 secons and transming this in-
formaon. The DR4088 can be connected in dierent ways: either to the bus or with standard
s88-N network cables. It is also possible to combine both. A useful addion we have made is an
LED that indicates when there is acvity in a channel. The more channels that are acve the
brighter the LED lights up. This can be very useful when connecng and tesng the module or
during troubleshoong.
Technical details
Aantal
Ingangen
Geschikt
voor
Stroomver-
bruik
Minimale
belasng
Maximale
belasng
Piek
belasng
DR4088CS 2 x 8 2 Rail 12mA 2mA 2 Ampère
connue
5 Ampère
DR4088 GND / OPTO 1x 16 3 Rail 12mA - - -
Number of
inputs
Suitable
for
Current
drain
Minimum
load
Maximum
load
Ampère
peak
DR4088CS 2 x 8 2 Rail 12mA 2mA 2 Ampère
connue
5 Ampère
DR4088 GND / OPTO 1x 16 3 Rail 12mA - - -

DR4088 CS / GND / OPTO
www.digikeijs.com P 4
Produktbeschreibung
Ein konstanter Informaonsuss zur Gleisbesetzung ist notwendig, um mit einem PC oder Rou-
tenkontrollsystem (Marklin Memory, IB Schalter) die Modelleisenbahn zu überwachen. Der S88
Bus wird von Digirails standardmäßig benutzt, um Meldungen über die Gleisbesetzung an die
Zentraleinheit zu schicken. Die Rückmelder Module sind mit dem Bus verbunden, um die Mel-
dungen über die Gleisbesetzung an die Zentraleinheit zu schicken.
Der DR4088 ist ein 16-kanäliger Decoder, mit dem man 16 Sekonen überwachen kann und die-
se Informaonen weiterleiten kann. Der DR4088 kann auf verschiedene Weisen angeschlossen
werden: entweder über den Bus oder mit Standard s88-N Netzwerk Kabeln. Man kann auch bei-
de Möglichkeiten kombinieren. Zusätzlich haben wir ein LED Licht eingebaut, das aueuchtet,
wenn ein Kanal akviert ist. Je mehr Kanäle akv sind, desto heller leuchtet das LED Licht. Dies
kann bei der Anschließung, bei Testversuchen oder bei Problemlösung sehr nützlich sein.
Technische Details
Anzahl der
Eingänge
Passend
für
Strombedarf Minimal
belastung
Maximal
belastung
Spitzenbelas-
tung
DR4088CS 2 x 8 2 Rail 12mA 2mA 2 Ampère
connue
5 Ampère
DR4088 GND / OPTO 1x 16 3 Rail 12mA - - -
Nombre
d’entrées
Adapté
à
Consommaon
de courant
Charge
minimale
Charge
maximale
Ampère
pic
DR4088CS 2 x 8 2 Rail 12mA 2mA 2 Ampère
connue
5 Ampère
DR4088 GND / OPTO 1x 16 3 Rail 12mA - - -
Général
Pour surveiller un chemin de fer miniature avec un PC ou un système de contrôle de la route
(Marklin Memory, interrupteur IB), il faut un ux d’informaons constant. Le bus S88 est un
standard employé par les systèmes digirail pour envoyer des nocaons d’occupaon à l’unité
centrale. Les modules de feed-back sont connectés au bus pour l’envoi de nocaons à l’unité
centrale.
Le DR4088 est un décodeur à 16 canaux, qui est en mesure de surveiller 16 secons et de trans-
mere cee informaon.Il existent diérentes manières pour connecter le DR4088: soit par le
bus, soit par des câbles réseau standard s88-N. On peut aussi combiner les deux. Nous avons
ajouté une lampe LED qui indique l’acvité sur un canal. L’intensité de la lampe correspond au
nombre de canaux acfs. Ceci peut être très ule pendant la connexion et l’essai du module ou
en cas de dépannage.
Détails techniques

DR4088 CS / GND / OPTO
www.digikeijs.com P 5

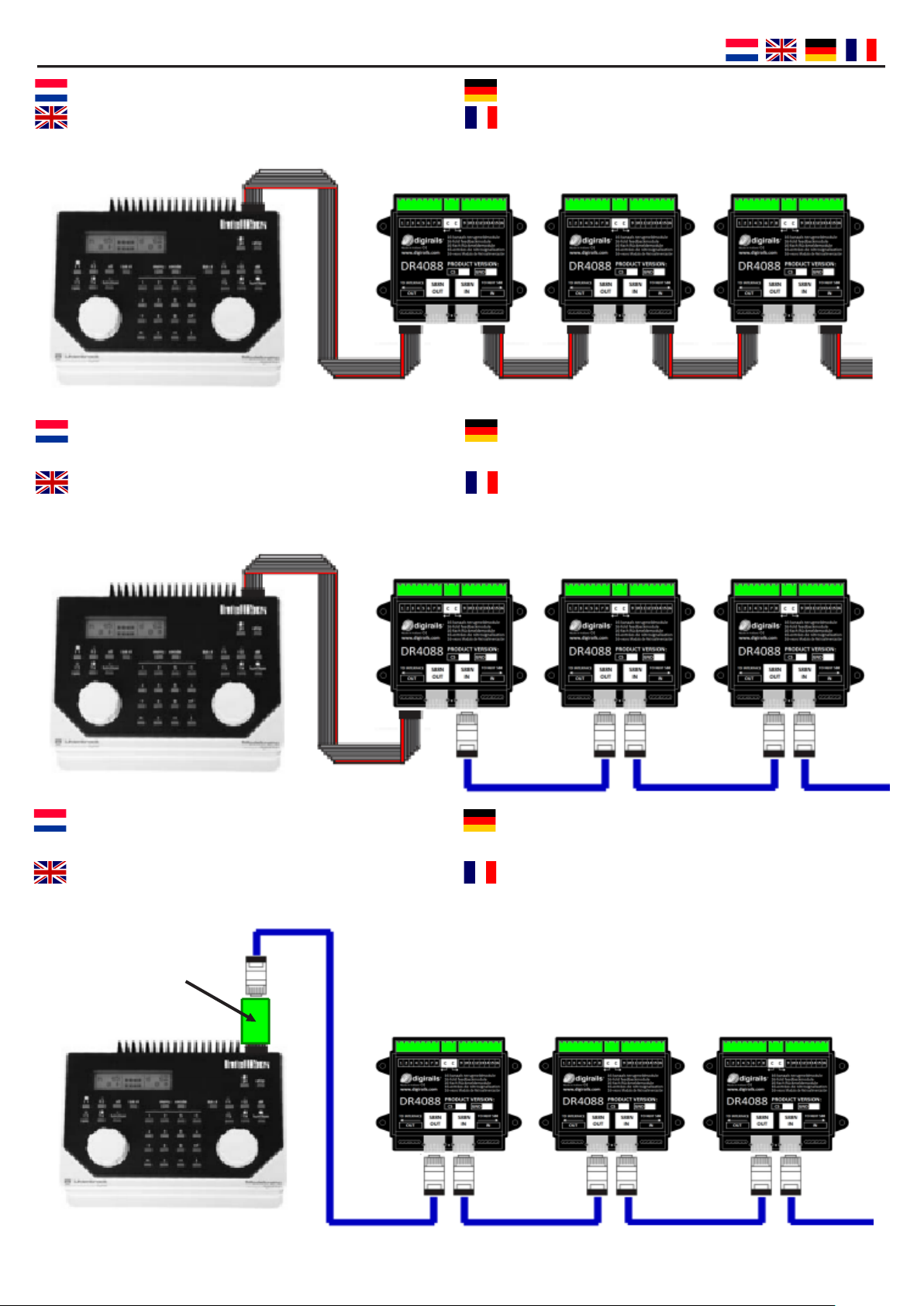

Aansluitvoorbeeld met standaard S88 kabel
Connection example with standard S88 cable
INPUT
1 - 16
INPUT
17 - 32
INPUT
33-49
INPUT
1 - 16
INPUT
17 - 32
INPUT
33-49
DR60886
INPUT
1 - 16
INPUT
17 - 32
INPUT
33-49
Verbindungsbeispiel mit Standard S88 Kabel
Exemple de connexion avec câble standard S88
Aansluitvoorbeeld met standaard S88 kabel en
S88-N STP kabels
Connection example with standard S88 cable and
S88-N STP cables
Verbindungsbeispiel mit Standard S88 Kabel und
S88-N STP Kabeln
Exemple de connexion avec câble standard S88 et
câbles S88-N STP
Aansluitvoorbeeld met verloopstekker
DR60886 en STP kabels.
Connection example with plug adapter
DR60886 and STP cables
Verbindungsbeispiel mit Zwischenstecker
DR60886 und STP Kabeln
Exemple de connexion avec adaptateur de prise
DR60886 et câbles STP

DR4088 CS / GND / OPTO
www.digikeijs.com P 6
GND
CS
3-RAIL VOORBEELDEN (C en K rails)
3-RAIL EXAMPLES (C and K rails)
3-SCHIENEN BEISPIELE (C und K Schienen)
EXEMPLES 3-RAILS (rails C et K)

DR4088 CS / GND / OPTO
www.digikeijs.com P 7
CS
CS
BOOSTER
2-RAIL VOORBEELD
2-RAIL EXAMPLE
2-SCHEINEN BEISPIEL
EXEMPLE 2-RAILS
Gescheiden stroomkring
Separate circuit
Getrennter Stromkreis
Circuit séparé

DR4088 CS / GND / OPTO
www.digikeijs.com P 8
Apart verkrijgbaar
Also available
auch verfügbar
aussi disponible
Type / Typ Lengte / length Länge / longueur
DR60887 STP 25 CM
DR60880 STP 50 CM
DR60881 STP 1 M
DR60882 STP 2 M
DR60883 STP 3 M
DR60884 STP 5 M
DR60885 STP 7 M
DR60886 S88 Verloopstekker
DR60886 S88 plug adapter
DR60886 S88 Stecker-Adapter
DR60886 S88 adaptateur
