2SCN Sensors Installation Instructions
SCN Sensors
3.5 inch
(89 mm)
4.9 inch (124 mm)
2.1 inch
(53 mm)
3.5 inch
(89 mm)
4.6 inch (116 mm)
1.9 inch
(48 mm)
0.9 inch
(23 mm)
0.9 inch
(23 mm)
1.4 inch
(36 mm)
1.6 inch (40 mm) 2.4 inch (61 mm)
2.4 inch (61 mm)
5a
Hex Nut
Sechskantmutter
Écrou hexagonal
Tuerca hexagonal
Gasket
Dichtung
Joint
Empaquetadura
Luminaire
Leuchte
Luminaire
Luminaria
0.125 inch
(3.18 mm)
Maximum
Maximal
Maximum
Máximo
5b
6a 6b
6c 7a

3
SCN Sensors Installation Instructions
SCN Sensors
7b
Heartbeat Indicator
Herzschlaganzeige
Indicateur de rythme cardiaque
Indicador de latidos
7c
8

4SCN Sensors Installation Instructions
SCN Sensors
GETTING STARTED
Overview
The SCN system transforms light luminaires from third-party
manufacturers into an intelligent light with high-performance
sensors, power metering, full-range dimming, and software
optimization capabilities.
There are two categories of SCN components: SCN sensors
and DLA adapters.
• SCN sensors measure occupancy and ambient light.
They also control connected luminaires through a direct
link with Philips SR (Sensor Ready) drivers, OSRAM
DEXAL drivers, DALI drivers, 0-10 V drivers with
Auxillary power, or through 0-10 V adapters (for older
0-10 V LED drivers). SCN sensors communicate
wirelessly with SiteWorx®to receive commands and
send data.
• DLA adapters measure luminaire power consumption.
They also convert the digital commands from SCN
sensors into an analog 0-10 V signal for use with
0-10 V dimming LED drivers.
Note: This document covers SCN Sensors. Please refer
to the DLA Adapter Installation Instructions for sensor
wiring and setup.
SiteWorx®Core Node (SCN) hardware must
be installed in accordance with the applicable
installation code by a person familiar with the
construction and operation of the product and
the hazards involved.
To avoid risk of electrical shock, disconnect
power before installing, wiring, or servicing
SCN hardware.
Do not use luminaire or SCN hardware if the
housing, sensor optic or wires are damaged.
Do not apply paint, lubricants or other coatings to
the SCN housing.
Use a dry cloth to clean the SCN housing and
sensor optic.
PRODUCT SAFETY
When using electrical equipment, basic safety precautions should always be followed, including the following:
READ THESE INSTRUCTIONS BEFORE USING THIS PRODUCT.
Helpful Hints
• Install the SCN sensor in a manner so as to provide a
clear field of view for the lens.
• Do not mount the SCN sensor within 5 ft (1.5 m) of an air
vent.
• Consult the SCN specification sheets for detail
regarding mounting heights and occupancy sensor
coverage patterns.

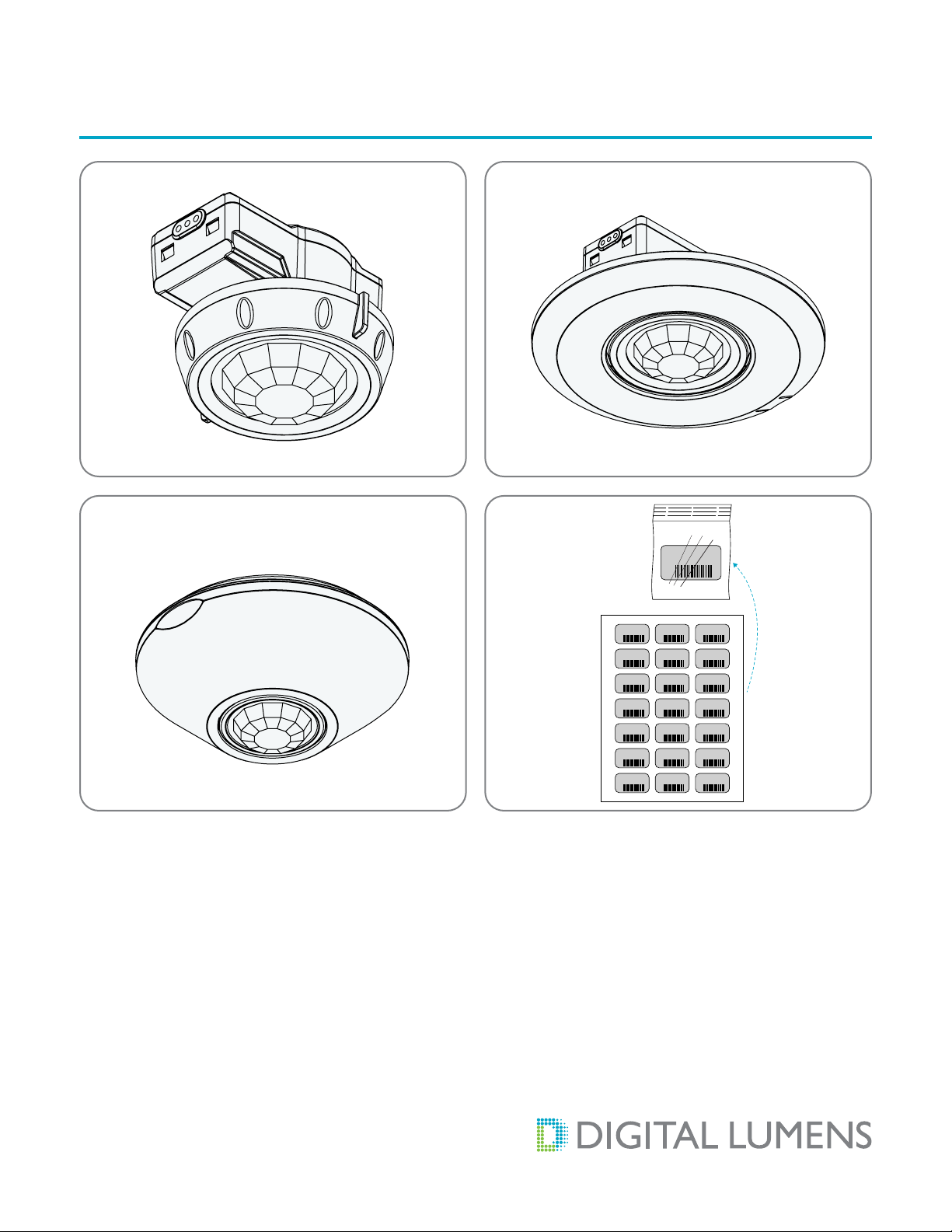

Sensor Types
SCN-I (Luminaire-Integrated)
The SCN-I mounts directly to into any third-party
luminaire — the housing mounts inside and the lens
assembly extends externally (Illustration 1).
SCN-R (Recessed-Mount)
Use the SCN-R when you want to blend the sensor into
an environment by mounting flush to a junction box or a
ceiling tile (Illustration 2).
SCN-S (Surface-Mount)
Featuring an IP65 rating, use the SCN-S in challenging
environments. SCN-S mounts to a ceiling surface or
NEMA 4 or weatherproof junction box (Illustration 3).
Verify Sticker Book
To prevent issues during commissioning, ensure that
the placement of the bar code label in the sticker book
corresponds to the SCN Sensor's physical location in the
facility (Illustration 4).
SAVE THESE INSTRUCTIONS.
ENGLISH

5
SCN Sensors Installation Instructions
SCN Sensors ENGLISH
Install SCN Hardware
SCN-I Installation

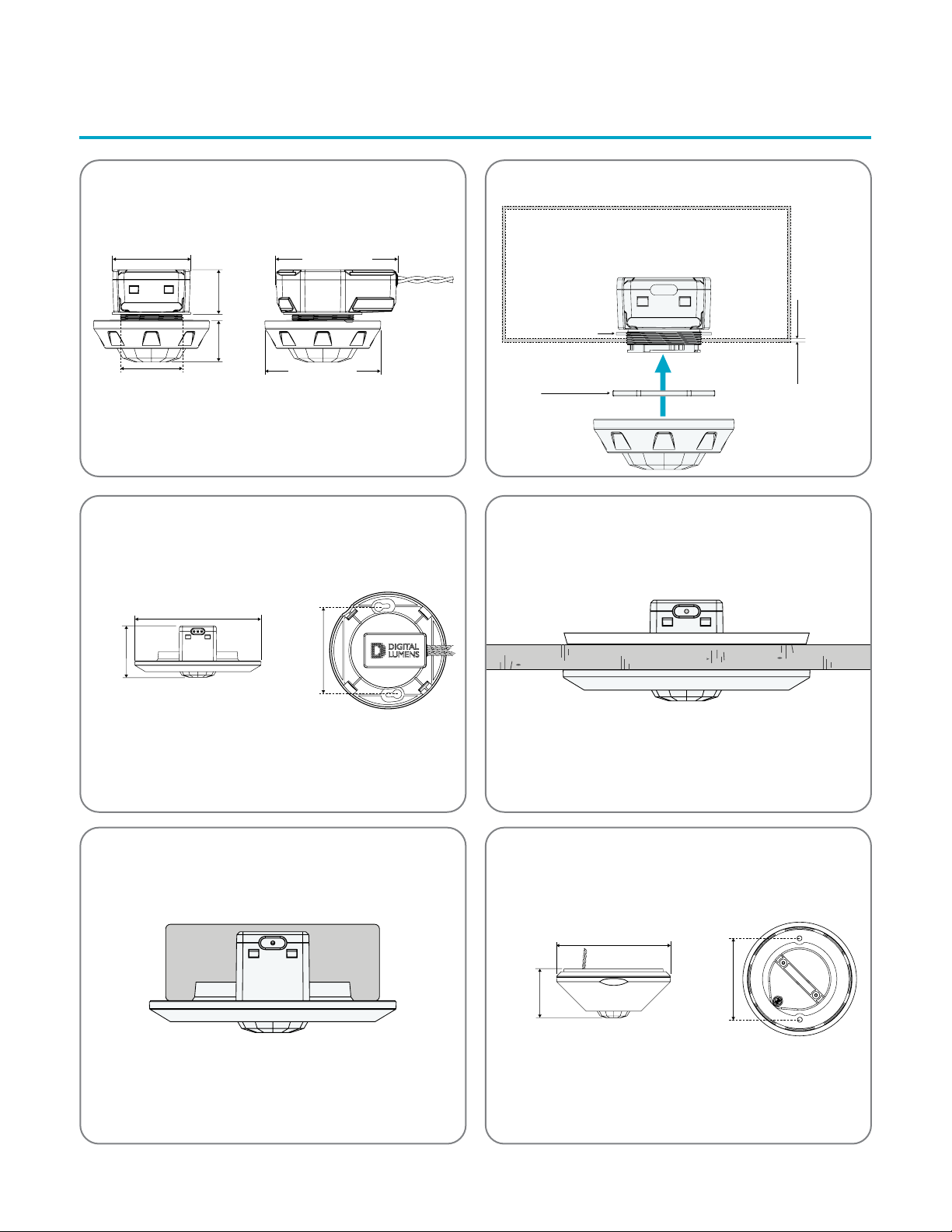

Review SCN-I dimensional drawings (Illustration 5a).
Remove extra serial number label and place in correct
install location in the sticker map or book (Illustration 4).
Detach the lens assembly by turning it
counter-clockwise.
Remove the hex nut.
The SCN-I requires a 0.5 inch (pg-7) trade size knockout
(1.3 — 1.4 inch / 33 — 36 mm hole) for proper mounting
and sealing.
Install the SCN-I module inside the luminaire housing,
with the threaded nipple extending outside the
luminaire housing through the opening created in the
previous step.
Secure the housing using the supplied hex nut. Tighten
the hex nut (Illustration 5b).
Re-connect the lens assembly, turning it clockwise until
the lens assembly stops rotating.
Make power and data connections (see Make Power
and Data Connections section).
Install the third-party luminaire as per the
manufacturer’s instructions.
Note: The SCN-I is designed to install within a
third-party luminaire housing, with the sensor optic
extending externally. Be sure to install the gasket and
hex nut in the correct order (Illustration 5b).
SCN-R Installation
Review SCN-R dimensional drawings (Illustration 6a).
Ceiling Mount (Illustration 6b)
• Remove extra serial number label and place in
correct install location in the sticker map or book
(Illustration 4).
• Remove the plastic bezel.
Note: Place your thumb on the notch in the bezel
and pull away to release.
• Using the metal mounting plate as a template, trace
the inner profile and the screw holes and then cut
the ceiling tile using an appropriate saw.
• Insert the sensor housing up through the hole in the
ceiling tile, place the mounting plate on the back of
the ceiling tile around the sensor housing, and then
secure using the (2x) supplied Phillips screws.
Note: Place the flat side of the collar against the tile.
• Replace the bezel.
• Make power and data connections (see Make Power
and Data Connections section).
Junction Box Mount (Illustration 6c)
• Remove extra serial number label and place in
correct install location in the sticker map or book
(Illustration 4).
• Remove the plastic bezel.
Note: Place your thumb on the notch in the bezel
and pull away to release.
• Discard the metal mounting plate.
• Make power and data connections (see Make Power
and Data Connections section).
• Insert the sensor housing into the 4 inch (101 mm)
round junction box and then secure using the (2x)
supplied Philips screws.
• Replace the bezel.
SCN-S Installation
Review SCN-S dimensional drawings (Illustration 7a).
Note: The SCN-S is IP65-rated and designed for use in
damp or wet environments. Ensure that the included
mounting gasket is intact before installation.
Ceiling Mount (Illustration 7b)
• Remove extra serial number label and place in
correct install location in the sticker map or book
(Illustration 4).
• Remove the plastic bezel.
Note: Squeeze the two flat areas on the edge of the
bezel and pull away to release.
• Cut a 0.5 inch (7 mm) or greater hole in the ceiling
panel and run the power and data wires through the
opening.
• Make power and data connections (see Make Power
and Data Connections section).
• Secure the housing using suitable fasteners
(supplied by installer).
• Replace the bezel.

6SCN Sensors Installation Instructions
SCN Sensors ENGLISH
Junction Box Mount (Illustration 7c)
• Remove extra serial number label and place in
correct install location in the sticker map or book
(Illustration 4).
• Remove the plastic bezel.
Note: Squeeze the two flat areas on the edge of the
bezel and pull away to release.
• Make power and data connections (see Make Power
and Data Connections section).
• Secure the housing to an IP65 4 inch (102 mm) round
NEMA 4 or weatherproof enclosure using the (2x)
supplied Philips screws.
• Replace the bezel.
Verify SCN Hardware
Once the installed SCN unit, including adapter and sensor, is
powered ON, you can verify that the equipment is receiving
power by locating the SCN heartbeat. Look at the sensor
lens: Every 30 seconds, you should see a blinking red LED
indicator (Illustration 8).
Note: Until the SCN unit is programmed using Commissioner
software, the SCN unit will use the following settings, which
effectively tell the connected luminaire(s) to remain ON at
100%, with no occupancy sensing:
• Active Light Level: 100%
• Inactive Light Level: 100%
• Occupancy Sensor Delay: Sensor Inactive

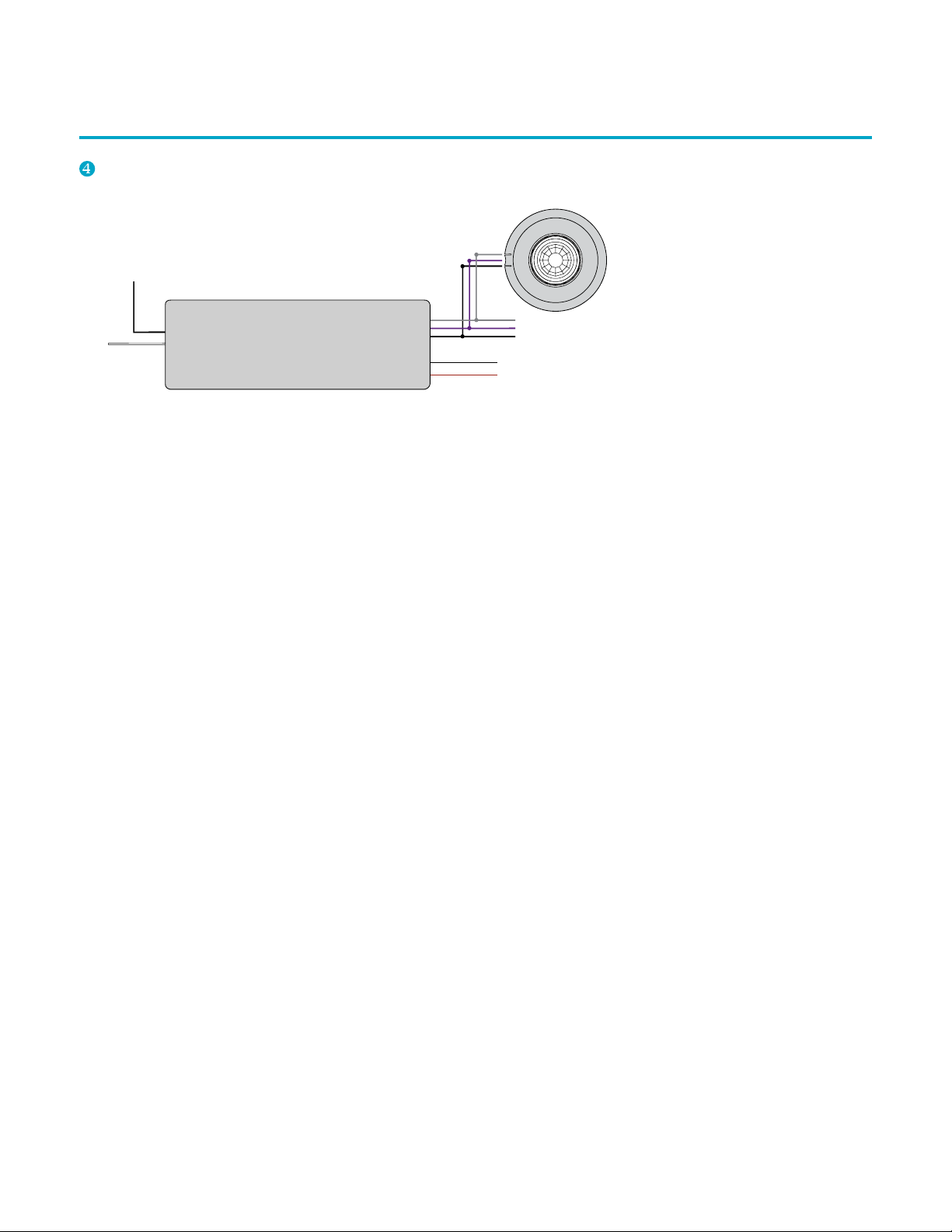

WIRING DIAGRAMS
Make Power and Data Connections
DALI
AC In
DC Out +
–
DALI Bus Supply (Third Party)
DALI LED Driver (Third Party)
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
Neutral
Line
To LEDs
Connect with up to three (3X)
additional DALI Drivers
Neutral
Line DALI +
–
Note: Use 18 to 22 AWG
(0.82 to 0.33 m2) wiring

7
SCN Sensors Installation Instructions
SCN Sensors ENGLISH
Note: Use 18 to 22 AWG
(0.82 to 0.33 m2) wiring
Note: Use 18 to 22 AWG
(0.82 to 0.33 m2) wiring
Philips®SR and OSRAM DEXAL
AC In
DC Out +
–
Philips®Xitanium SR or
OSRAM DEXAL LED Driver
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
To LEDs
Neutral
Line DALI +
–With SR and DEXAL drivers, to prevent damage
to the SCN, ensure that no more than (1x) driver
has the power bus enabled.
0-10 VDC
0-10 VDC +
0-10 VDC –
AC In
Dimming
DC Out +
–
DLA-FA or DLA-CA
0-10 VDC Dimmable LED Driver
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
Neutral
Line
Switched Line
Neutral
To LEDs
Connect with up to three (3X)
additional DLA Adapters

8SCN Sensors Installation Instructions
SCN Sensors ENGLISH
0-10 V with Auxillary Power
0-10 VDC -
0-10 VDC +
AC In
DC Out
0-10 VDC Dimmable LED Driver
with Auxillary Power
SCN-I, SCN-R, or SCN-S
Neutral
Line
Connect with up to
three (3X) additional SCNs
Auxillary
Dimming
To LEDs
Note: Use 18 to 22 AWG
(0.82 to 0.33 m2) wiring

9
SCN Sensors Installation Instructions
SCN Sensors DEUTSCHE
FERTIG MACHEN
Überblick
Das SCN-System verwandelt Lichtleuchten
von Drittherstellern in ein intelligentes Licht mit
Hochleistungssensoren, Leistungsmessung,
Vollbereichsdimmung und Softwareoptimierungsfunktionen.
Es gibt zwei Kategorien von SCN-Komponenten:
SCN-Sensoren und DLA-Adapters.
• SCN-Sensoren messen Belegung und Umgebungslicht.
Sie steuern angeschlossene Leuchten auch über eine
direkte Verbindung mit Philips SR-Treibern (Sensor
Ready), OSRAM DEXAL-Treiber, DALI-Treiber,
0-10-V-Treiber mit Hilfsenergie, oder über
0-10-V-Adapter (für ältere 0-10-V-LED-Treiber).SCN-
Sensoren kommunizieren drahtlos mit SiteWorx®, um
Befehle zu empfangen und Daten zu senden.
• DLA-Adapters messen den Stromverbrauch der
Leuchte. Sie wandeln auch die digitalen Befehle von
SCN-Sensoren in ein analoges 0-10-V-Signal zur
Verwendung mit um 0-10 V Dimm-LED-Treiber.
Hinweis: Dieses Dokument behandelt SCN-Sensoren.
Informationen zur Verkabelung und Einrichtung des
Sensors finden Sie in den Installationsanweisungen für
den DLA-Adapter.
SCN-Hardware (SiteWorx®Core Node) muss von
einer Person, die mit der Konstruktion und dem
Betrieb des Produkts und den
damit verbundenen Gefahren vertraut ist,
gemäß dem geltenden Installationscode
installiert werden.
Um die Gefahr eines Stromschlags zu
vermeiden, trennen Sie die Stromversorgung,
bevor Sie SCN-Hardware installieren, verkabeln
oder warten.
Verwenden Sie keine Leuchte oder SCN-
Hardware, wenn das Gehäuse, die Sensoroptik
oder die Kabel beschädigt sind.
Tragen Sie keine Farbe, Schmiermittel
oder andere Beschichtungen auf das
SCN-Gehäuse auf.
Reinigen Sie das SCN-Gehäuse und die
Sensoroptik mit einem trockenen Tuch.
PRODUKTSICHERHEIT
Bei der Verwendung elektrischer Geräte sollten immer die grundlegenden Sicherheitsvorkehrungen beachtet
werden, einschließlich der folgenden:
LESEN SIE DIESE ANWEISUNGEN VOR DEM VERWENDEN DES PRODUKTS.
Nützliche Hinweise
• Installieren Sie den SCN-Sensor so, dass ein klares
Sichtfeld für das Objektiv entsteht.
• Montieren Sie den SCN-Sensor nicht in einem Umkreis
von 5 ft (1.5 m) um eine Entlüftungsöffnung.
• Einzelheiten zu den Montagehöhen und den
Abdeckungsmustern des Belegungssensors finden Sie
in den SCN-Datenblättern.
Sensortypen
SCN-I (Leuchtenintegriert)
Der SCN-I wird direkt in eine Leuchte eines
Drittanbieters eingebaut — das Gehäuse wird innen
montiert und die Linsenbaugruppe erstreckt sich nach
außen
(Abbildung 1).
SCN-R (Einbau-Montage)
Verwenden Sie den SCN-R, wenn Sie den Sensor
in eine Umgebung integrieren möchten, indem
Sie ihn bündig an einer Anschlussdose oder einer
Deckenplatte montieren (Abbildung 2).
SCN-S (Oberflächenmontage)
Verwenden Sie den SCN-S mit der Schutzart IP65
in schwierigen Umgebungen. SCN-S wird an einer
Deckenfläche oder NEMA 4 oder einer wetterfesten
Anschlussdose montiert (Abbildung 3).
ANLEITUNG AUFBEWAHREN.

10 SCN Sensors Installation Instructions
SCN Sensors DEUTSCHE
Etikettenbuch überprüfen
Um Probleme bei der Inbetriebnahme zu vermeiden, stellen
Sie sicher, dass die Platzierung des Barcode-Etiketts im
Aufkleberbuch dem physischen Standort des SCN-Sensors
in der Einrichtung entspricht (Abbildung 4).
Installieren Sie die SCN-Hardware
SCN-I Installation
Überprüfen Sie die SCN-I-Maßzeichnungen
(Abbildung 5a).
Entfernen Sie das zusätzliche Seriennummernetikett
und platzieren Sie es an der richtigen Stelle auf der
Aufkleberkarte oder im Buch (Abbildung 4).
Nehmen Sie die Linsenbaugruppe ab, indem Sie sie
gegen den Uhrzeigersinn drehen.
Entfernen Sie die Sechskantmutter.
Für den SCN-I ist ein Knockout in Handelsgröße von 0.5
inch (Pg-7) (Loch 1.3 — 1.4 inch / 33 — 36 mm) für eine
ordnungsgemäße Montage und Abdichtung.
Installieren Sie das SCN-I-Modul im Leuchtengehäuse,
wobei sich der Gewinde-Nippel außerhalb des
Leuchtengehäuses durch die im vorherigen Schritt
erstellte Öffnung erstreckt.
Sichern Sie das Gehäuse mit der mitgelieferten
Sechskantmutter. Ziehen Sie die Sechskantmutter an
(Abbildung 5b).
Schließen Sie die Linsenbaugruppe wieder an
und drehen Sie sie im Uhrzeigersinn, bis sich die
Linsenbaugruppe nicht mehr dreht.
Stellen Sie Strom- und Datenverbindungen her (siehe
Abschnitt Strom- und Datenverbindungen herstellen).
Installieren Sie die Leuchte eines Drittanbieters gemäß
den Anweisungen des Herstellers.
Hinweis: Der SCN-I kann in ein Leuchtengehäuse
eines Drittanbieters eingebaut werden, wobei sich die
Sensoroptik nach außen erstreckt. Stellen Sie sicher,
dass die Dichtung und die Sechskantmutter in der
richtigen Reihenfolge installiert sind (Abbildung 5b).
SCN-R Installation
Überprüfen Sie die SCN-R-Maßzeichnungen
(Abbildung 6a).
Deckenmontage (Abbildung 6b)
• Entfernen Sie das zusätzliche Seriennummernetikett
und platzieren Sie es an der richtigen Stelle auf der
Aufkleberkarte oder im Buch (Abbildung 4).
• Entfernen Sie die Kunststoffblende.
Hinweis: Legen Sie Ihren Daumen auf die Kerbe in
der Lünette und ziehen Sie ihn zum Lösen weg.
• Zeichnen Sie mit der Metallmontageplatte als
Schablone das Innenprofil und die Schraubenlöcher
nach und schneiden Sie die Deckenplatte mit einer
geeigneten Säge ab.
• Führen Sie das Sensorgehäuse durch das Loch in
der Deckenplatte ein, platzieren Sie die
Montageplatte auf der Rückseite der Deckenplatte
um das Sensorgehäuse und befestigen Sie sie mit
den (2x) mitgelieferten Kreuzschlitzschrauben.
Hinweis: Legen Sie die flache Seite des Kragens
gegen die Fliese.
• Ersetzen Sie die Lünette.
• Stellen Sie Strom- und Datenverbindungen her
(siehe Abschnitt Strom- und Datenverbindungen
herstellen).
Anschlusskastenhalterung (Abbildung 6c)
• Entfernen Sie das zusätzliche Seriennummernetikett
und platzieren Sie es an der richtigen Stelle auf der
Aufkleberkarte oder im Buch (Abbildung 4).
• Entfernen Sie die Kunststoffblende.
Hinweis: Legen Sie Ihren Daumen auf die Kerbe in
der Lünette und ziehen Sie ihn zum Lösen weg.
• Entsorgen Sie die Metallmontageplatte.
• Stellen Sie Strom- und Datenverbindungen her
(siehe Abschnitt Strom- und Datenverbindungen
herstellen).
• Setzen Sie das Sensorgehäuse in die runde
Anschlussdose 4 inch (101 mm) ein und befestigen
Sie sie mit den (2x) mitgelieferten
Kreuzschlitzschrauben.
• Ersetzen Sie die Lünette.
SCN-S Installation
Überprüfen Sie die SCN-S-Maßzeichnungen
(Abbildung 7a).
Hinweis: Der SCN-S hat die Schutzart IP65 und ist für
den Einsatz in feuchten oder nassen Umgebungen
konzipiert. Stellen Sie vor der Installation sicher, dass die
mitgelieferte Montagedichtung intakt ist.

11
SCN Sensors Installation Instructions
SCN Sensors DEUTSCHE
Deckenmontage (Abbildung 7b)
• Entfernen Sie das zusätzliche Seriennummernetikett
und platzieren Sie es an der richtigen Stelle auf der
Aufkleberkarte oder im Buch (Abbildung 4).
• Entfernen Sie die Kunststoffblende.
Hinweis: Drücken Sie die beiden flachen Bereiche
am Rand der Lünette zusammen und ziehen Sie sie
zum Lösen weg.
• Schneiden Sie ein Loch von 0.5 inch (7 mm) oder
mehr in die Deckenplatte und verlegen Sie die
Strom- und Datenkabel durch die Öffnung.
• Stellen Sie Strom- und Datenverbindungen her
(siehe Abschnitt Strom- und Datenverbindungen
herstellen).
• Sichern Sie das Gehäuse mit geeigneten
Befestigungselementen (vom Installateur geliefert).
• Ersetzen Sie die Lünette.
Anschlusskastenhalterung (Abbildung 7c)
• Entfernen Sie das zusätzliche Seriennummernetikett
und platzieren Sie es an der richtigen Stelle auf der
Aufkleberkarte oder im Buch (Abbildung 4).
• Entfernen Sie die Kunststoffblende.
Hinweis: Drücken Sie die beiden flachen Bereiche
am Rand der Lünette zusammen und ziehen Sie sie
zum Lösen weg.
• Stellen Sie Strom- und Datenverbindungen her
(siehe Abschnitt Strom- und Datenverbindungen
herstellen).
• Befestigen Sie das Gehäuse mit den (2x)
mitgelieferten Kreuzschlitzschrauben an einem IP65
4 inch (102 mm) runden NEMA 4 oder einem
wetterfesten Gehäuse.
• Ersetzen Sie die Lünette.
Überprüfen Sie die SCN-Hardware
Sobald die installierte SCN-Einheit, einschließlich Adapter
und Sensor, eingeschaltet ist, können Sie überprüfen, ob das
Gerät mit Strom versorgt wird, indem Sie den SCN-Heartbeat
lokalisieren. Schauen Sie sich die Sensorlinse an: Alle 30
Sekunden sollte eine blinkende rote LED-Anzeige angezeigt
werden (Abbildung 8).
Hinweis: Bis die SCN-Einheit mit der Commissioner-Software
programmiert ist, verwendet die SCN-Einheit die folgenden
Einstellungen, die die angeschlossenen Leuchten effektiv
anweisen, bei 100% eingeschaltet zu bleiben, ohne dass eine
Belegungserkennung erfolgt:
• Aktive Lichtstärke: 100%
• Inaktive Lichtstärke: 100%
• Verzögerung des Belegungssensors: Sensor inaktiv
SCHALTPLAN
Stellen Sie Strom- und Datenverbindungen her
DALI
AC In
DC Out +
–
DALI Busversorgung (Drittanbieter)
DALI LED-Treiber (Drittanbieter)
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
Neutral
Linie
Zu LEDs
Verbinden Sie sich mit bis zu drei (3X)
zusätzlichen DALI-Treibern
Neutral
Linie DALI +
–
Hinweis: Verwenden Sie 18
to 22 AWG (0.82 to 0.33 m2)
Verkabelung

12 SCN Sensors Installation Instructions
SCN Sensors DEUTSCHE
Hinweis: Verwenden Sie 18
to 22 AWG (0.82 to 0.33 m2)
Verkabelung
Hinweis: Verwenden Sie 18
to 22 AWG (0.82 to 0.33 m2)
Verkabelung
Philips®SR und OSRAM DEXAL
AC In
DC Out +
–
Philips®Xitanium SR or
OSRAM DEXAL LED Driver
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
Zu LEDs
Neutral
Line DALI +
–Stellen Sie bei SR- und DEXAL-Treibern sicher,
dass nicht mehr als (1x) Treiber den Power Bus
aktiviert haben, um Schäden am SCN zu vermeiden.
0-10 VDC
0-10 VDC +
0-10 VDC –
AC In
Dimmen
DC Out +
–
DLA-FA or DLA-CA
0-10 VDC Dimmbarer LED-Treiber
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
Neutral
Linie
Switched Line
Neutral Zu LEDs
Verbinden Sie sich mit bis zu drei (3X)
zusätzlichen DLA-Adaptern

13
SCN Sensors Installation Instructions
SCN Sensors DEUTSCHE
0-10 V mit Hilfsenergie
0-10 VDC -
0-10 VDC +
AC In
DC Out
0-10 VDC dimmbarer
LED-Treiber mit Zusatzleistung
SCN-I, SCN-R, or SCN-S
Neutral
Linie
Verbinden Sie sich mit bis zu
drei (3X) zusätzlichen SCNs
Hilfs
Dimmbar
Zu LEDs
Hinweis: Verwenden Sie 18
to 22 AWG (0.82 to 0.33 m2)
Verkabelung

14 SCN Sensors Installation Instructions
SCN Sensors FRANÇAIS
Le matériel SiteWorx®Core Node (SCN) doit être
installé conformément au code d'installation
applicable par une personne familiarisée avec la
construction et le fonctionnement du produit et
les risques encourus.
Pour éviter tout risque de choc électrique,
débranchez l'alimentation avant d'installer, de
câbler ou de réparer le matériel SCN.
N'utilisez pas de luminaire ou de matériel
SCN si le boîtier, l'optique du capteur ou les fils
sont endommagés.
N'appliquez pas de peinture, de lubrifiant ou
d'autres revêtements sur le boîtier SCN.
Utilisez un chiffon sec pour nettoyer le boîtier du
SCN et l'optique du capteur.
SÉCURITÉ DU PRODUIT
Lors de l'utilisation d'équipements électriques, des précautions de sécurité de base doivent toujours être
suivies, notamment les suivantes:
LISEZ CES INSTRUCTIONS AVANT D'UTILISER LE PRODUIT.
CONSERVEZ CES INSTRUCTIONS.
COMMENCER
Outils requis
Le système SCN transforme les luminaires de fabricants
tiers en un éclairage intelligent avec des capteurs hautes
performances, une mesure de puissance, une gradation sur
toute la plage et des capacités d'optimisation logicielle.
Il existe deux catégories de composants SCN: les capteurs
SCN et les adaptateurs DLA.
• Les capteurs SCN mesurent l'occupation et la lumière
ambiante. Ils contrôlent également les luminaires
connectés via une liaison directe avec les pilotes Philips
SR (Sensor Ready), pilotes OSRAM DEXAL, pilotes DALI,
pilotes 0-10 V avec alimentation auxiliaire, ou via des
adaptateurs 0-10 V (pour les anciens pilotes LED 0-10
V). Les capteurs SCN communiquent sans fil avec
SiteWorx®pour recevoir des commandes et envoyer
des données.
• Les adaptateurs DLA mesurent la consommation
électrique du luminaire. Ils convertissent également
les commandes numériques des capteurs SCN en un
signal analogique 0-10 V à utiliser avec Pilotes LED de
gradation 0-10 V.
Remarque: Ce document couvre les capteurs SCN.
Veuillez consulter les instructions d'installation de
l'adaptateur DLA pour le câblage et la configuration du
capteur.
Astuces utiles
• Installez le capteur SCN de manière à fournir un champ
de vision clair pour l'objectif.
• Ne montez pas le capteur SCN à moins de 5 ft (1.5 m)
d'un évent.
• Consultez les fiches techniques SCN pour plus de
détails sur les hauteurs de montage et les modèles de
couverture des capteurs de présence.
Types de capteurs
SCN-I (Intégré au Luminaire)
Le SCN-I se monte directement sur n'importe quel
luminaire tiers — le boîtier se monte à l'intérieur et la
lentille s'étend vers l'extérieur (Illustration 1).
SCN-R (Montage Encastré)
Utilisez le SCN-R lorsque vous souhaitez mélanger
le capteur dans un environnement en le montant à
fleur d'une boîte de jonction ou d'une dalle de plafond
(Illustration 2).
SCN-S (Montage en Surface)
Doté d'un indice de protection IP65, utilisez le SCN-S
dans des environnements difficiles. Le SCN-S se monte
sur une surface de plafond ou NEMA 4 ou une boîte de
jonction étanche (Illustration 3).

15
SCN Sensors Installation Instructions
SCN Sensors FRANÇAIS
Vérifier le livre d'autocollants
Pour éviter les problèmes lors de la mise en service, assurez-
vous que l'emplacement de l'étiquette de code à barres dans
le livre d'autocollants correspond à l'emplacement physique
du capteur SCN dans l'installation (Illustration 4).
Installateur le matériel SCN
Installation de SCN-I
Examiner les dessins dimensionnels SCN-I
(Illustration 5a).
Retirez l'étiquette supplémentaire du numéro de série
et placez-la à l'emplacement d'installation correct sur la
carte ou le livre d'autocollants (Illustration 4).
Détachez la lentille en la tournant dans le sens
antihoraire.
Retirez l'écrou hexagonal.
Le SCN-I nécessite une découpe de taille commerciale
de 0.5 inch (Pg-7) (trou de 1.3 — 1.4 inch / 33 — 36 mm)
pour un montage et une étanchéité appropriés.
Installez le module SCN-I à l'intérieur du boîtier du
luminaire, le mamelon fileté s'étendant à l'extérieur du
boîtier du luminaire à travers l'ouverture créée à l'étape
précédente.
Fixez le boîtier à l'aide de l'écrou hexagonal fourni.
Serrez l'écrou hexagonal (Illustration 5b).
Rebranchez l'ensemble d'objectif en le tournant dans
le sens des aiguilles d'une montre jusqu'à ce que
l'ensemble d'objectif arrête de tourner.
Établissez les connexions d'alimentation et de
données (voir la section Établissement des connexions
d'alimentation et de données).
Installez le luminaire tiers selon les instructions du
fabricant.
Remarque: Le SCN-I est conçu pour être installé dans
un boîtier de luminaire tiers, avec l'optique du capteur
s'étendant vers l'extérieur. Veillez à installer le joint et
l'écrou hexagonal dans le bon ordre (Illustration 5b).
Installation de SCN-R
Examiner les dessins dimensionnels SCN-R
(Illustration 6a).
Montage au plafond (Illustration 6b)
• Retirez l'étiquette supplémentaire du numéro de
série et placez-la à l'emplacement d'installation
correct sur la carte ou le livre d'autocollants
(Illustration 4).
• Retirez le cadre en plastique.
Remarque: Placez votre pouce sur l'encoche du
cadre et tirez pour le libérer.
• En utilisant la plaque de montage métallique
comme gabarit, tracez le profil intérieur et les trous
de vis, puis coupez le carreau de plafond à l'aide
d'une scie appropriée.
• Insérez le boîtier du capteur dans le trou de la dalle
de plafond, placez la plaque de montage à l'arrière
de la dalle de plafond autour du boîtier du capteur,
puis fixez à l'aide des (2x) vis Phillips fournies.
Remarque: Placez le côté plat du collier contre
le carreau.
• Remettez le cadre en place.
• Établissez les connexions d'alimentation et de
données (voir la section Établissement des
connexions d'alimentation et de données).
Montage sur boîte de jonction (Illustration 6c)
• Retirez l'étiquette supplémentaire du numéro de
série et placez-la à l'emplacement d'installation
correct sur la carte ou le livre d'autocollants
(Illustration 4).
• Retirez le cadre en plastique.
Remarque: Placez votre pouce sur l'encoche du
cadre et tirez pour le libérer.
• Jeter la plaque de montage métallique.
• Établissez les connexions d'alimentation et de
données (voir la section Établissement des
connexions d'alimentation et de données).
• Insérez le boîtier du capteur dans la boîte de jonction
ronde de 4 pouces (101 mm), puis fixez-le à l'aide des
(2x) vis Philips fournies.
• Remettez le cadre en place.
Installation de SCN-S
Examiner les dessins dimensionnels SCN-S
(Illustration 7a).
Remarque: Le SCN-S est classé IP65 et conçu pour
une utilisation dans des environnements humides ou
mouillés. Assurez-vous que le joint de montage inclus
est intact avant l'installation.

16 SCN Sensors Installation Instructions
SCN Sensors FRANÇAIS
Montage au plafond (Illustration 7b)
• Retirez l'étiquette supplémentaire du numéro de
série et placez-la à l'emplacement d'installation
correct sur la carte ou le livre d'autocollants
(Illustration 4).
• Retirez le cadre en plastique.
Remarque: Appuyez sur les deux zones plates sur le
bord de la lunette et tirez pour les libérer.
• Coupez un trou de 0.5 inch (7 mm) ou plus dans le
panneau de plafond et faites passer les câbles
d'alimentation et de données à travers l'ouverture
• Établissez les connexions d'alimentation et de
données (voir la section Établissement des
connexions d'alimentation et de données).
• Fixez le boîtier à l'aide de fixations appropriées
(fournies par l'installateur).
• Remettez le cadre en place.
Montage sur boîte de jonction (Illustration 7c)
• Retirez l'étiquette supplémentaire du numéro de
série et placez-la à l'emplacement d'installation
correct sur la carte ou le livre d'autocollants
(Illustration 4)
• Retirez le cadre en plastique.
Remarque: Appuyez sur les deux zones plates sur le
bord de la lunette et tirez pour les libérer.
• Établissez les connexions d'alimentation et de
données (voir la section Établissement des
connexions d'alimentation et de données).
• Fixez le boîtier à un boîtier rond IP65 4 inch
(102 mm) NEMA 4 ou étanche à l'aide des (2x) vis
Philips fournies.
• Remettez le cadre en place.
Vérifier le matériel SCN
Une fois que l'unité SCN installée, y compris l'adaptateur et le
capteur, est allumée, vous pouvez vérifier que l'équipement
est alimenté en localisant le rythme cardiaque SCN.
Regardez la lentille du capteur: toutes les 30 secondes, vous
devriez voir un indicateur LED rouge clignotant
(Illustration 8).
Remarque: Jusqu'à ce que l'unité SCN soit programmée
à l'aide du logiciel Commissioner, l'unité SCN utilisera les
paramètres suivants, qui indiquent effectivement au (x)
luminaire (s) connecté (s) de rester allumé à 100%, sans
détection d'occupation:
• Niveau de lumière active: 100%
• Niveau de lumière inactif: 100%
• Délai du détecteur de présence: Capteur inactif
SCHÉMAS DE CÂBLAGE
Établissez des connexions d'alimentation et de données
DALI
AC In
DC Out +
–
Alimentation de bus DALI (tiers)
Pilote de LED DALI (tiers)
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
Neutre
Ligne
Vers les LEDs
Connectez-vous avec jusqu'à trois (3X)
pilotes DALI supplémentaires
Neutre
Ligne DALI +
–
Remarque: Utilisez 18 to
22 AWG (0.82 to 0.33 m2)
câblage

17
SCN Sensors Installation Instructions
SCN Sensors FRANÇAIS
Remarque: Utilisez 18 to
22 AWG (0.82 to 0.33 m2)
câblage
Remarque: Utilisez 18 to
22 AWG (0.82 to 0.33 m2)
câblage
Philips®SR et OSRAM DEXAL
AC In
DC Out +
–
Philips®Xitanium SR or
OSRAM DEXAL LED Driver
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
Vers les LEDs
Neutral
Line DALI +
–Avec les pilotes SR et DEXAL, pour éviter
d'endommager le SCN, assurez-vous que pas plus
de (1x) pilotes ont le bus d'alimentation activé.
0-10 VDC
0-10 VDC +
0-10 VDC –
AC In
Atténuation
DC Out +
–
DLA-FA or DLA-CA
Driver LED dimmable 0-10 VDC
DALI –
DALI +
SCN-I, SCN-R, or SCN-S
Neutre
Ligne
Ligne commutée
Neutre Vers les LEDs
Connectez-vous avec jusqu'à trois (3X)
adaptateurs DLA supplémentaires

18 SCN Sensors Installation Instructions
SCN Sensors FRANÇAIS
0-10 V Avec Alimentation Auxiliaire
0-10 VDC -
0-10 VDC +
AC In
DC Out
Driver LED dimmable 0-10 VDC
Avec Alimentation Auxiliaire
SCN-I, SCN-R, or SCN-S
Neutre
Ligne
Connectez-vous avec jusqu'à
trois (3X) adaptateurs SCNs
Auxiliaire
Atténuation
Vers les LEDs
Remarque: Utilisez 18 to
22 AWG (0.82 to 0.33 m2)
câblage

19
SCN Sensors Installation Instructions
SCN Sensors ESPAÑOL
El hardware de SiteWorx®Core Node (SCN)
debe ser instalado de acuerdo con el código
de instalación aplicable por una persona
familiarizada con la construcción y operación del
producto y los riesgos involucrados.
Para evitar el riesgo de descarga eléctrica,
desconecte la alimentación antes de instalar,
cablear o reparar el hardware del SCN.
No utilice luminarias o hardware SCN si la
carcasa, la óptica del sensor o los cables
están dañados.
No aplique pintura, lubricantes u otros
recubrimientos a la carcasa del SCN.
Use un paño seco para limpiar la carcasa del SCN
y la óptica del sensor.
SEGURIDAD DEL PRODUCTO
Al utilizar equipos eléctricos, siempre se deben seguir las precauciones básicas de seguridad, incluidas
las siguientes:
LEA ESTAS INSTRUCCIONES ANTES DE USAR EL PRODUCTO.
EMPEZANDO
Visión general
El sistema SCN transforma las luminarias de luz de
fabricantes de terceros en una luz inteligente con sensores
de alto rendimiento, medición de potencia, atenuación de
rango completo y capacidades de optimización de software.
Hay dos categorías de componentes SCN: sensores SCN y
adaptadores DLA.
• Los sensores SCN miden la presencia y la luz ambiental.
También controlan las luminarias conectadas a través
de un enlace directo con controladores Philips SR
(Sensor Ready), controladores OSRAM DEXAL,
controladores DALI, controladores de 0-10 V con
alimentación auxiliar, o adaptadores de 0-10 V (para
controladores LED de 0-10 V más antiguos). Los
sensores SCN se comunican de forma inalámbrica con
SiteWorx®para recibir comandos y enviar datos.
• Los adaptadores DLA miden el consumo de energía de
la luminaria. También convierten los comandos digitales
de los sensores SCN en una señal analógica de 0-10 V
para usar con Controladores LED de atenuación
de 0-10 V.
Nota: Este documento cubre los sensores SCN.
Consulte las instrucciones de instalación del adaptador
DLA para el cableado y la configuración del sensor.
GUARDA ESTAS INSTRUCCIONES.
Consejos útiles
• Instale el sensor SCN de manera que proporcione un
campo de visión claro para la lente.
• No monte el sensor SCN a menos de 5 ft (1.5 m) de una
ventilación de aire.
• Consulte las hojas de especificaciones del SCN para
obtener detalles sobre las alturas de montaje y los
patrones de cobertura del sensor de ocupación.
Tipos de sensores
SCN-I (Luminaria Integrada)
El SCN-I se monta directamente en cualquier luminaria
de terceros — la carcasa se monta dentro y el conjunto
de lente se extiende externamente (Ilustración 1).
SCN-R (Montaje Empotrado)
Use el SCN-R cuando desee mezclar el sensor en un
entorno mediante el montaje empotrado en una caja de
empalmes o una placa de techo (Ilustración 2).
SCN-S (Montaje en Superficie)
Con una clasificación IP65, use el SCN-S en entornos
desafiantes. SCN-S se monta en una superficie de
techo o NEMA 4 o caja de conexiones resistente a la
intemperie (Ilustración 3).

20 SCN Sensors Installation Instructions
SCN Sensors ESPAÑOL
Verificar libro de adhesivos
Para evitar problemas durante la puesta en marcha,
asegúrese de que la ubicación de la etiqueta del código de
barras en el libro de adhesivos corresponde a la ubicación
física del sensor SCN en la instalación (Ilustración 4).
Instalar hardware SCN
Instalación SCN-I
Revisar dibujos dimensionales SCN-I (Ilustración 5a).
Retire la etiqueta del número de serie adicional y
colóquela en la ubicación de instalación correcta en el
mapa o libro de pegatinas (Ilustración 4).
Separe el conjunto de la lente girándolo en sentido
antihorario.
Retire la tuerca hexagonal.
El SCN-I requiere un orificio ciego de tamaño comercial
de 0.5 inch (Pg-7) (orificio de 1.3 — 1.4 inch /
33 — 36 mm) para un montaje y sellado adecuados.
Instale el módulo SCN-I dentro de la carcasa de la
luminaria, con el niple roscado que se extiende fuera de
la carcasa de la luminaria a través de la abertura creada
en el paso anterior.
Asegure la carcasa con la tuerca hexagonal
suministrada. Apriete la tuerca hexagonal (Ilustración
5b).
Vuelva a conectar el conjunto de la lente, girándolo en
el sentido de las agujas del reloj hasta que deje de girar.
Realice conexiones de alimentación y datos (consulte la
sección realice conexiones de alimentación y datos).
Instale la luminaria de terceros según las instrucciones
del fabricante.
Nota: El SCN-I está diseñado para instalarse dentro
de una carcasa de luminaria de terceros, con la óptica
del sensor extendiéndose hacia el exterior. Asegúrese
de instalar la junta y la tuerca hexagonal en el orden
correcto (Ilustración 5b).
Instalación SCN-R
Revisar dibujos dimensionales SCN-R (Ilustración 6a).
Montaje en el techo (Ilustración 6b)
• Retire la etiqueta del número de serie adicional y
colóquela en la ubicación de instalación correcta en
el mapa o libro de pegatinas (Ilustración 4).
• Retire el bisel de plástico.
Nota: Coloque el pulgar en la muesca del bisel y
retírelo para soltarlo.
• Usando la placa de montaje de metal como plantilla,
trace el perfil interno y los agujeros de los tornillos y
luego corte la placa del techo con una sierra
adecuada.
• Inserte la carcasa del sensor hacia arriba a través del
orificio en la placa del techo, coloque la placa de
montaje en la parte posterior de la placa del techo
alrededor de la carcasa del sensor y luego
asegúrela con los (2x) tornillos Phillips suministrados.
Nota: Coloque el lado plano del collar contra la
baldosa.
• Reemplace el bisel.
• Realice conexiones de alimentación y datos
(consulte la sección Realizar conexiones de
alimentación y datos).
Montaje de caja de conexiones (Ilustración 6c)
• Retire la etiqueta del número de serie adicional y
colóquela en la ubicación de instalación correcta en
el mapa o libro de pegatinas (Ilustración 4).
• Retire el bisel de plástico.
Nota: Coloque el pulgar en la muesca del bisel y
retírelo para soltarlo.
• Deseche la placa de montaje de metal.
• Realice conexiones de alimentación y datos
(consulte la sección Realizar conexiones de
alimentación y datos).
• Inserte la carcasa del sensor en la caja de
conexiones redonda de 4 pulgadas (101 mm) y luego
asegúrela con los (2x) tornillos Philips suministrados.
• Reemplace el bisel.
Instalación SCN-S
Revisar dibujos dimensionales SCN-S (Ilustración 7a).
Nota: El SCN-S tiene clasificación IP65 y está diseñado
para su uso en entornos húmedos o mojados. Asegúrese
de que la junta de montaje incluida esté intacta antes de
la instalación.
Montaje en el techo (Ilustración 7b)
• Retire la etiqueta del número de serie adicional y
colóquela en la ubicación de instalación correcta en
el mapa o libro de pegatinas (Ilustración 4).
• Retire el bisel de plástico.
Nota: Apriete las dos áreas planas en el borde del
bisel y tire para liberar.
