Digital Projection TITAN sx+ Pro Series 3 Operating manual

Rev E August 2014
Important Information
112-888E
TITAN Pro Series 3

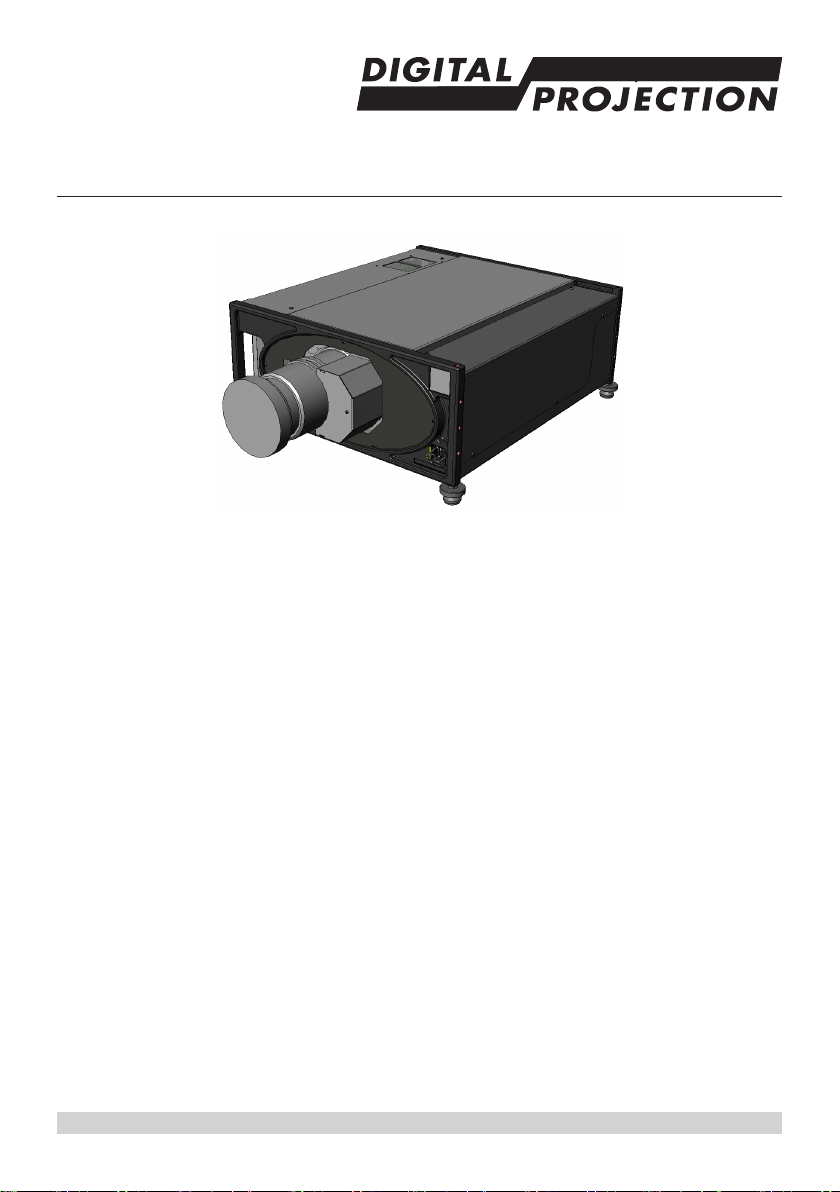

Super High Brightness Digital Video Projector
3 Important Information
Super High Brightness Digitaler Videoprojektor
7 Wichtige Informationen
Vidéo projecteur numérique à forte luminosité
11 Informations importantes
Vídeo-proyector digital de alta luminosidad
15 Información importante
Proiettore video digitale ad alta luminosità
19 Informazioni importanti
Digital videoprojektor Super High Brightness
23 Viktig information
超高亮度数字投影机
27 重要信息

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 2
Important Information
Digital Projection
Digital Projection Asia
16 New Industrial Road
#02-10 Hudson Technocentre
Singapore 536204
Tel [phone]
Fax [phone]
Digital Projection Inc.
55 Chastain Road, Suite 115
Kennesaw, GA 30144, USA
Tel [phone]
Fax [phone]
[email protected]
www.digitalprojection.com
Neigungsdiagramme Schémas d’inclinaison
Diagramas de inclinación Diagrammi di inclinazione Lutningsdiagram
Tilt Diagrams
产品图
±10° ±10°
180°
±10°
±10°
180°
TITAN 330TITAN 660
±10° ±10°
Desktop
SX+ 660
1080p 660
WUXGA 660
Ceiling (inverted)
SX+ 660
1080p 660
WUXGA 660
SX+ 330-L
1080p 330-L
WUXGA 330-L
SX+ 330-P
1080p 330-P
WUXGA 330-P
Digital Projection China
中国 北京市 朝阳区 芍药居北里101号
世奥国际中心A座2006室(100029)
Rm A2006
ShaoYaoJu 101 North Lane
Shi Ao International Center
Chaoyang District
Beijing 100029, PR CHINA
Tel [phone]
Fax [phone]
[email protected]
www.dp-china.com.cn
Digital Projection Limited
Greenside Way, Middleton
Manchester M24 1XX, UK
Registered in England No. 2207264
Registered Ofce: as above
Tel [phone]
Fax [phone]
[email protected]
[email protected]
www.digitalprojection.co.uk

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 3
Important Information
Super High Brightness Digital Video Projector
Important Information
Full information about operating, connecting and setting up the projector can be found in the User
Guides, located on the CD.
Symbols used in the User Guides
ELECTRICAL WARNING: this symbol indicates that there is a danger of electrical shock
unless the instructions are closely followed.
WARNING: this symbol indicates that there is a danger of physical injury to yourself
and/or damage to the equipment unless the instructions are closely followed.
NOTE: this symbol indicates that there is some important information that you should read.
Specications are subject to change without notice.
Contents
Tilt Diagrams......................................................................................................................................2
Symbols used in the User Guides ...............................................................................................3
Electrical and physical specications........................................................................................4
General precautions ........................................................................................................................4
Installation precautions..................................................................................................................5
Compliance with international standards .................................................................................6
RF Interference...............................................................................................................................6
Noise ...............................................................................................................................................6
European Waste Electrical and Electronic Equipment (WEEE) Directive ................................6

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 4
Important Information
Electrical and physical specications
Mains Voltage 100-240VAC
50-60 Hz (single phase)
Operating Temperature 0°C to 40°C
Storage Temperature -10°C to 50°C
Operating Humidity 20% to 80% non-condensing
Weight approximately 35 kg (77 lbs) without lens
Power Consumption single lamp 600 W, dual lamp 1000 W
Thermal Dissipation single lamp 2050 BTU/hr, dual lamp 3415 BTU/hr
General precautions
Do not open the cabinet. There are no user serviceable parts inside.
Use only the power cable provided.
Ensure that the power outlet includes a Ground connection, as this equipment MUST be
earthed.
Take care to prevent small objects such as paper or wire from falling into the projector.
If this does happen, switch off immediately, and have the objects removed by
authorised service personnel.
Do not expose the projector to rain or moisture, and do not place any liquids on top of
the projector.
Unplug before cleaning, and use a damp, not wet, cloth.
Do not touch the power plug with wet hands.
Do not touch the power plug during a thunder storm.
Handle the power cable carefully and avoid sharp bends. Do not use a damaged power
cable.
Do not use the lamp for more than 2000 hours, as this may cause serious lamp failure,
damage the lamp module and cause extra cost on replacement.
HID lamps produce high intensity light. Do not look directly at the light coming from the
lamp housing, or the lens, or allow items such as magnifying lenses to be placed in the
light path. This could result in serious eye damage.
Do not touch the ventilation outlets, as they will become hot in use.
Do not cover or obstruct the ventilation outlets or inlets.
Do not cover the lens whilst the projector is switched on. This could cause a re
Always allow the projector to cool for 5 minutes before disconnecting the power or
moving the projector.
Never use strong detergents or solvents such as alcohol or thinners to clean the
projector and lens.

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 5
Important Information
Installation precautions
Connect the LAN cable only to a computer LAN connection. Other similar connectors
may have a dangerously high voltage source.
The projector must be installed only by suitably qualied personnel, in accordance with
local building codes.
The projector should be installed as close to the power outlet as possible.
The power connection should be easily accessible, so that it can be disconnected in an
emergency.
Ensure that there is at least 30cm (12in) of space between the ventilation outlets and
any wall, and 10cm (4in) on all other sides.
Do not install the projector close to anything that might be affected by its operational
heat, for instance, polystyrene ceiling tiles, curtains etc.
Place the projector in a dry area away from sources of dust, moisture, steam, smoke,
sunlight or heat.
The projector is heavy. Use safe handling techniques when lifting the projector.
Do not drop or knock the projector.
Do not place the projector with its front panel down on a surface, as this may damage
the lens or the lens release lever.
The lens release lever should always be set to the locked position to prevent the lens
from falling out.
Each time a lens is tted to the projector, the calibration procedure must be carried out.
(See User Manual.)
Before installation, make sure that the surface, ceiling or rigging that is to support the
projector is capable of supporting the combined weight of the projector and lens.
When stacking projectors, the stack MUST be vertical, to ensure that the stresses are
distributed to all four chassis corners.
Do not stack more than 3 projectors.
Do not place heavy objects on top of the projector chassis. Only the chassis corners
and the rigging frame are capable of withstanding the weight of another projector.
Backup safety chains or wires should always be used with ceiling mount installations.
Do not tilt the projector more than is shown in the tilt diagrams on page 2, when in use,
as this may cause serious lamp failure, damage the lamp module and cause extra cost
on replacement.

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 6
Important Information
Operation and conguration precautions
Do not make changes to the networking conguration unless you understand what you
are doing, or have taken advice from your Network Manager. If you make a mistake,
it is possible that you will lose contact with the projector. Always double-check your
settings before pressing the APPLY button. Always keep a written note of the original
settings, and any changes you have made.
Software update should NOT be carried out except by, or with the supervision of, Digital
Projection Service personnel.
Compliance with international standards
RF Interference
FCC
The Federal Communications Commission does not allow any modications or changes to the unit
EXCEPT those specied by Digital Projection in this manual. Failure to comply with this government
regulation could void your right to operate this equipment.
This equipment has been tested and found to comply with the limits for a Class A digital device,
pursuant with Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference when the equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in
accordance with the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area may cause harmful interference, in which case the
user will be responsible for correcting any interference.
Noise
GSGV Acoustic Noise Information Ordinance
The sound pressure level is less than 60 dB (A) according to ISO 3744 or ISO 7779.
European Waste Electrical and Electronic Equipment (WEEE) Directive
Digital Projection Ltd is fully committed to minimising Waste Electrical and Electronic
Equipment. Our products are designed with reuse, recycling and recovery of all components
in mind. To this end, at end of life, your projector may be returned to Digital Projection Ltd or
its agent so that the environmental impact can be minimised.

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 7
Wichtige Informationen
Super High Brightness Digitaler Videoprojektor
Wichtige Informationen
Vollständige Informationen über den Betrieb, den Anschluss und die Einstellungen des Projektors
nden Sie im Benutzerhandbuch auf der CD.
Symbol in diesem Benutzerhandbuch
ELEKTRISCHE WARNUNG: Dieses Symbol weist darauf hin, dass Stromschlaggefahr
besteht, wenn die Anweisungen nicht strikt befolgt werden.
WARNUNG: Dieses Symbol weist darauf hin, dass die Gefahr von Körper- und
Sachschäden besteht, wenn die Anweisungen nicht strikt befolgt werden.
HINWEIS: Dieses Symbol weist auf wichtige Informationen hin, die Sie lesen sollten.
Änderungen der Spezikationen vorbehalten.
Inhalt
Neigungsdiagramme .......................................................................................................................2
Symbol in diesem Benutzerhandbüch .......................................................................................7
Elektrisch und Physisch Technische Daten .............................................................................8
Allgemeine Vorsichtsmaßnahmen...............................................................................................8
Vorsichtsmaßnahmen bei der Installation.................................................................................9
Vorsichtsmaßnahmen bei Betrieb und Konguration .........................................................10
Übereinstimmung mit internationalen Normen .....................................................................10
Funkstörung .................................................................................................................................10
Geräuschentwicklung..................................................................................................................10
Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) ................................10

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 8
Wichtige Informationen
Elektrisch und Physisch Technische Daten
Netzspannung 100-240 VAC
50-60Hz (single phase)
Temperatur bei Betrieb 0°C bis 40°C
Temperatur bei Lagerung -10°C bis 50°C
Feuchtigkeit bei Betrieb 20% bis zu 80 % nicht-kondensierend
Gewicht etwa 35kg ohne Objektiv
Leistungsaufnahme einzelne Lampe 600 W, doppelte Lampe 1000 W
Thermische Streuung einzelne Lampe 2050 BTU/Std, doppelte Lampe 3415 BTU/Std
Allgemeine Vorsichtsmaßnahmen
Öffnen Sie das Gehäuse nicht. Er enthält keine Teile, die durch Benutzer gewartet
werden können.
Verwenden Sie nur das mitgelieferte Netzkabel.
Stellen Sie sicher, dass die Steckdose einen Erdungsanschluss hat, weil diese
Ausrüstung geerdet sein MUSS.
Achten Sie darauf, dass keine kleinen Gegenstände wie Papier oder Draht in den
Projektor fallen. Wenn es trotzdem passiert, schalten Sie das Gerät sofort ab, und
lassen Sie die Gegenstände durch einen qualizierten Techniker entfernen.
Setzen Sie den Projektor nicht Regen oder Feuchtigkeit aus und stellen Sie keine
Flüssigkeiten auf den Projektor.
Ziehen Sie zum Reinigen stets den Netzstecker heraus. Verwenden Sie ein leicht
angefeuchtetes (kein nasses) Tuch.
Berühren Sie den Netzstecker nicht mit nassen Händen.
Berühren Sie den Netzstecker nicht während eines Gewitters.
Gehen Sie sorgfältig mit dem Netzkabel um, damit keine Knicke entstehen. Benutzen
Sie ein beschädigtes Netzkabel nicht mehr.
Betreiben Sie die Lampe nicht länger als 2000 Stunden, sonst riskieren Sie
Betriebsstörungen der Lampe und Schäden am Lampenmodul, deren Ersatz Ihnen
zusätzliche Kosten verursacht.
HID-Lampen erzeugen hochintensives Licht. Schauen Sie nicht direkt in das Licht,
das aus dem Lampengehäuse oder vom Objektiv kommt, und bringen Sie keine
Gegenstände wie z.B. ein Vergrößerungsglas in den Lichtweg. Sie riskieren dadurch
schwere Augenschäden.
Berühren Sie die Lüftungsöffnungen nicht. Sie werden bei Betrieb heiß.
Bedecken oder blockieren Sie nicht die Eingänge und Ausgänge der Lüftung.
Bedecken Sie das Objektiv nicht, während der Projektor eingeschaltet ist. Es besteht
Feuergefahr.
Lassen Sie den Projektor fünf Minuten abkühlen, bevor Sie die Stromversorgung
trennen oder den Projektor bewegen.
Reinigen Sie Projektor und Objektiv nie mit scharfen Reinigungs- oder Lösungsmitteln
wie z.B. Alkohol oder Verdünner.

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 9
Wichtige Informationen
Vorsichtsmaßnahmen bei der Installation
Schließen Sie das LAN-Kabel nur an einen Computer-LAN-Anschluss an. Andere
ähnliche Anschlüsse haben möglicherweise eine gefährliche Hochspannungsquelle.
Der Projektor darf nur von qualiziertem Fachpersonal in Übereinstimmung mit den
einschlägigen lokalen Vorschriften installiert werden.
Der Projektor muss so nahe wie möglich bei der Steckdose installiert werden.
Der Stromanschluss muss leicht zugänglich sein, so dass der Strom in einem Notfall
sofort abgeschaltet werden kann.
Stellen Sie sicher, dass mindestens 30 cm (12 Zoll) Platz zwischen den
Lüftungsöffnungen und jeder Wand und 10 cm (4 Zoll) auf allen anderen Seiten sind.
Installieren Sie den Projektor nicht in der Nähe von etwas, das unter der Betriebswärme
leiden kann (z.B. Polystyroldecken, Fliesen, Vorhänge usw.
Stellen Sie den Projektor in einem trockenen Bereich fern von Staub-, Feuchtigkeits-,
Dampf-, Rauch oder Wärmequellen und von Sonnenlicht auf.
Der Projektor ist schwer. Achten Sie beim Tragen des Projektors darauf, dass dieser gut
gesichert ist.
Lassen Sie den Projektor nicht fallen, und verkratzen Sie ihn nicht.
Legen Sie den Projektor nicht auf seiner Vorderseite ab, da dadurch das Objektiv oder
der Freigabehebel für das Objektiv beschädigt werden kann.
Der Freigabehebel für das Objektiv sollte immer in der gesperrten Position eingerastet
sein, damit das Objektiv nicht herausfallen kann.
Jedes Mal, wenn ein Objektiv in den Projektor eingesetzt wird, muss das
Kalibrierungsverfahren ausgeführt werden. (Siehe Benutzerhandbuch.)
Stellen Sie vor der Installation sicher, dass die Oberäche, die Decke oder die
Vorrichtung, die den Projektor trägt, das kombinierte Gewicht von Projektor und
Objektiv aushält.
Wenn Sie Projektoren stapeln, MUSS dies senkrecht erfolgen, um sicherzustellen, dass
die Belastungen auf alle vier Gehäuseecken verteilt werden.
Stapeln Sie höchstens 3 Projektoren aufeinander.
Stellen Sie keine schweren Gegenstände auf das Projektorgehäuse. Nur die
Gehäuseecken und der Montagerahmen können mit dem Gewicht eines weiteren
Projektors belastet werden.
Separate Sicherungsketten oder -drähte müssen stets für Deckeninstallationen benutzt
werden.
Neigen Sie den Projektor nicht stärker als in den Neigungsdiagrammen auf Seite 2
gezeigt ist, wenn er in Betrieb ist. Andernfalls riskieren Sie Störungen der Lampe und
schwere Schäden am Lampenmodul, deren Ersatz Ihnen zusätzliche Kosten verursacht.

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 10
Wichtige Informationen
Vorsichtsmaßnahmen bei Betrieb und Konguration
Ändern Sie die Netzwerkkonguration nur, wenn Sie genau wissen, was Sie tun oder bei
Ihrem Netzwerkmanager Anweisungen eingeholt haben. Wenn Sie einen Fehler machen,
geht möglicherweise die Verbindung zum Projektor verloren. Überprüfen Sie Ihre
Einstellungen stets ein zweites Mal, bevor Sie die Taste APPLY drücken. Notieren Sie
die ursprünglichen Einstellungen und alle vorgenommenen Änderungen
Eine Softwareaktualisierung MUSS durch Personal von Digital Projection Service
beaufsichtigt werden.
Übereinstimmung mit internationalen Normen
Funkstörung
FCC
Die FCC (Federal Communications Commission) lässt keine Modizierungen oder Änderungen am
Gerät zu, AUSGENOMMEN jene, die durch Digital Projection in diesem Handbuch beschrieben sind.
Bei Missachtung dieser Regierungsvorschrift verlieren Sie möglicherweise das Recht, das Gerät zu
betreiben.
Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, gemäß
Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Störungen
gewährleisten, wenn das Gerät in einer kommerziellen Umgebung betrieben wird. Das Gerät erzeugt,
verwendet und kann Funkfrequenzenergie ausstrahlen und kann, wenn es nicht in Übereinstimmung
mit dem Benutzerhandbuch installiert und betrieben wird, Störungen an Funkanlagen verursachen.
Der Betrieb des Geräts in einer Wohnumgebung kann Störungen verursachen, deren Behebung in die
Verantwortlichkeit des Benutzers fällt.
Geräuschentwicklung
GSGV Acoustic Noise Information Ordinance
Der Schalldruckpegel beträgt weniger als 60 dB (A)gemäß ISO 3744 oder ISO 7779.
Europäische Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE)
Digital Projection Ltd. setzt sich aktiv dafür ein, die Auswirkungen von Elektro- und
Elektronik-Altgeräten auf die Umwelt zu reduzieren. Bei der Herstellung unserer Produkte
achten wir darauf, dass alle Komponenten wiederverwendet, recycelt und wiedergewonnen
werden können. Um Auswirkungen auf die Umwelt zu reduzieren, können Sie Ihren Projektor
deshalb am Ende dessen Lebensdauer an Digital Projection Ltd. oder einen unserer
Vertreter zurückgeben.

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 11
Informations importantes
Vidéo projecteur numérique à forte luminosité
Informations importantes
Les informations complètes relatives au fonctionnement, au branchement et à la conguration du
projecteur se trouvent dans les guides d’utilisateur sur le CD.
Symboles utilisés dans ces guides
AVERTISSEMENT - RISQUE D’ELECTROCUTION : ce symbole indique le risque
potentiel d’électrocution en cas de non-respect des consignes délivrées.
AVERTISSEMENT : ce symbole indique le risque potentiel de blessure et/ou
d’endommagement du matériel en cas de non-respect des consignes délivrées.
REMARQUE : ce symbole indique la présence d’informations importantes dont vous devez
prendre connaissance.
Les spécications peuvent être modiées sans préavis.
Sommaire
Schémas d’inclinaison....................................................................................................................2
Symboles utilisés dans ces guides...........................................................................................11
Spécications électriques et physiques..................................................................................12
Précautions d’ordre général........................................................................................................12
Précautions relatives à l’installation.........................................................................................13
Précautions relatives à l’utilisation et à la conguration ...................................................14
Conformité avec les normes internationales .........................................................................14
Interférence RF.............................................................................................................................14
Bruit...............................................................................................................................................14
Directive relative aux déchets d’équipements électriques et électroniques (DEEE) ............14

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 12
Informations importantes
Spécications électriques et physiques
Tension d’alimentation 100-240V c.a.,
50-60 Hz (monophasé)
Température de service 0°C à 40°C
Température de stockage -10°C à 50°C
Humidité en fonctionnement 20% à 80 % sans condensation
Poids environ 35 kg sans objectif
Consommation lampe simple 600 W, double lampe 1000 W
Dissipation thermique lampe simple 2050 BTU/hr, double lampe 3415 BTU/hr
Précautions d’ordre général
Ne pas ouvrir le boîtier. Il ne contient aucune pièce que l’utilisateur peut réparer lui-
même.
Utiliser exclusivement le cordon d’alimentation fourni.
Ce matériel DOIT être relié à la terre. Vérier la conformité de la prise de courant.
Eviter que des objets de petite taille, comme du papier ou des ls ne s’introduisent
dans le projecteur. Le cas échéant, mettre immédiatement le matériel hors tension et
demander au personnel qualié de retirer les objets.
Protéger le projecteur contre la pluie et l’humidité et ne placer aucun liquide sur sa
partie supérieure.
Toujours débrancher le projecteur avant de le nettoyer et utiliser à cette n un chiffon
humide, non mouillé.
Ne pas toucher la prise de courant avec les mains mouillées.
Ne pas toucher la prise de courant pendant un orage.
Manipuler le cordon d’alimentation délicatement et éviter de le plier. Ne jamais utiliser
un cordon d’alimentation endommagé.
Ne pas utiliser la lampe plus de 2000 heures. Cela pourrait entraîner un
dysfonctionnement de la lampe, endommager le module de la lampe et engendrer des
frais supplémentaires de remplacement.
Les lampes au HID produisent une luminosité de forte intensité. Eviter de regarder
directement le faisceau provenant du dispositif d’éclairage ou de l’objectif et ne jamais
placer de dispositif tel qu’un objectif d’agrandissement dans la traversée optique. Cela
pourrait engendrer de graves affections oculaires.
Ne pas toucher la bouche d’aération de la ventilation car elle chauffe pendant
l’utilisation.
Ne pas couvrir ni obstruer les bouches d’aération.
Ne pas couvrir l’objectif lorsque le projecteur est sous tension. Cela pourrait causer un
incendie
Toujours laisser le projecteur refroidir pendant 5 minutes avant de le débrancher ou de
le déplacer.
Ne jamais utiliser de détergents ou de solvants abrasifs, tels que l’alcool ou les diluants
pour nettoyer le projecteur et l’objectif.

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 13
Informations importantes
Précautions relatives à l’installation
Ne brancher le câble LAN qu’à une prise LAN d’ordinateur. D’autres connecteurs
similaires peuvent avoir une source haute tension dangereuse.
Seul le personnel compétent et qualié est habilité à installer le projecteur,
conformément à la réglementation en vigueur.
Installer le projecteur le plus près possible de la prise de courant.
La prise de courant doit être facilement accessible pour pouvoir la débrancher
rapidement en cas d’urgence.
Laisser au moins 30 cm d’espace entre la bouche de ventilation du projecteur et le mur,
ainsi que 10 cm entre le mur et les autres côtés du projecteur.
Ne pas installer le projecteur à proximité de matières susceptibles d’être affectées par
la chaleur qu’il diffuse, comme les rideaux, les panneaux de plafond en polystyrène,
etc.
Placer le projecteur dans un lieu sec à l’abri de la poussière, de l’humidité, de la vapeur,
de la fumée, du soleil et de la chaleur.
Le projecteur est lourd. Le manipuler avec précaution surtout pendant les opérations
de levage.
Ne pas heurter ni laisser tomber le projecteur.
Ne pas poser le projecteur sur sa face avant car cela pourrait endommager la lentille ou
le système de retenue de la lentille.
Le système de retenue de la lentille doit toujours être en position verrouillée pour éviter
que la lentille ne tombe.
A chaque installation d’un objectif, effectuer la procédure d’étalonnage. (Voir Manuel
d’utilisation.)
Avant installation, vérier que la surface, le plafond ou la xation devant supporter le
projecteur est capable de supporter la charge combinée du projecteur et de l’objectif.
Pour la superposition de projecteurs, veiller à les superposer verticalement an de
répartir la contrainte sur chacune des quatre coins.
Ne pas superposer plus de 3 projecteurs.
Ne placer aucun objet lourd sur la partie supérieure de l’armature du projecteur. Seuls
les coins et le cadre de la xation sont capables de supporter le poids d’un autre
projecteur.
Toujours utiliser des gréages de sécurité pour installations de plafond.
Pendant l’utilisation, ne pas incliner le projecteur à un angle supérieur à celui illustré
dans les schémas de la page 2. Cela pourrait entraîner un dysfonctionnement de la
lampe, endommager le module de la lampe et engendrer des frais supplémentaires de
remplacement.

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 14
Informations importantes
Précautions relatives à l’utilisation et à la conguration
Ne pas modier les paramètres réseau à moins d’être compétent en la matière ou
d’avoir consulté le Gestionnaire de réseau. En cas d’erreur, tout contact avec le
projecteur risque d’être perdu. Toujours vérier les paramètres avant d’appuyer sur
le bouton APPLIQUER. Toujours consigner par écrit les paramètres d’origine et les
modications apportées.
Seul le personnel du service Digital Projection est habilité à effectuer les mises à jour
logicielles ou toute autre personne agissant sous sa supervision.
Conformité avec les normes internationales
Interférence RF
FCC
La Federal Communications Commission ne permet d’apporter aucune modication à l’appareil,
HORMIS celles spéciées par Digital Projection dans le présent manuel. Le non-respect de cette
réglementation gouvernementale pourrait annuler votre droit d’utiliser ce matériel.
Ce matériel a été testé et est conforme aux limites énoncées pour les appareils numériques de Classe
A, en vertu de la partie 15 de la réglementation de la FCC. Ces limites visent à assurer une protection
raisonnable contre les interférences nuisibles lorsque le matériel est utilisé dans un environnement
commercial. Ce matériel génère, utilise et diffuse de l’énergie de radiofréquence. S’il n’est pas installé
et utilisé conformément aux consignes contenues dans le manuel d’utilisation, il est susceptible de
générer une interférence nuisible pour la communication radio. L’utilisation de ce matériel en zone
résidentielle peut provoquer une interférence nuisible, auquel cas il incombera à l’utilisateur de
remédier à la situation.
Bruit
Informations sur le bruit acoustique GSGV
Conformément à la norme ISO 3744 ou ISO 7779, le niveau de pression sonore est inférieur à 60 dB (A).
Directive relative aux déchets d’équipements électriques et électroniques
(DEEE)
Digital Projection Ltd s’engage à réduire au minimum les déchets d’équipements électriques et
électroniques. Nos produits ont été conçus de manière à favoriser la réutilisation, le recyclage et
la récupération de tous leurs composants. Par conséquent, lorsque votre projecteur arrive en n
de vie, n’hésitez pas à le renvoyer à Digital Projection Ltd ou à son représentant, an de réduire
tout éventuel impact néfaste sur l’environnement.

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 15
Información importante
Vídeo-proyector digital de alta luminosidad
Información importante
Para obtener información detallada sobre el funcionamiento, la conexión y la conguración del
proyector, consulte las Guías de Usuario, que se encuentra en el CD.
Símbolos que se utilizan en estas guías
ADVERTENCIA PELIGRO ELÉCTRICO: este símbolo indica que existe riesgo de choque
eléctrico si no se siguen las instrucciones al pie de la letra.
ADVERTENCIA: este símbolo indica que existe un peligro de lesiones físicas a las
personas o de daños al equipo si no se siguen las instrucciones al pie de la letra.
NOTA: este símbolo indica que hay cierta información importante que debe leerse.
Las especicaciones pueden cambiar sin previo aviso.
Índice
Diagramas de inclinación...............................................................................................................2
Símbolos que se utilizan en estas guías .................................................................................15
Especicaciones eléctricos y físicos .......................................................................................16
Precauciones generales ...............................................................................................................16
Precauciones para la instalación...............................................................................................17
Precauciones de funcionamiento y conguración...............................................................18
Cumplimiento de normas internacionales ..............................................................................18
Interferencia RF............................................................................................................................18
Ruido .............................................................................................................................................18
Directiva europea sobre Residuos de Aparatos Eléctricos y Electrónicos (RAEE) ..............18

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 16
Información importante
Especicaciones eléctricos y físicos
Voltaje 100-240 VCA,
50-60 Hz (monofásico)
Temperatura de funcionamiento 0°C a 40°C
Temperatura de almacenaje -10°C a 50°C
Humedad de funcionamiento 20% a 80% sin condensación
Peso aproximadamente 35 kg sin la lente
Consumo de energía sola lámpara 600 W, lámpara doble 1000 W
Disipación térmica sola lámpara 2050 BTU/hr, lámpara doble 3415 BTU/hr
Precauciones generales
No abra el armario. No contiene piezas a las que sea necesario acceder para labores de
mantenimiento.
Utilice tan sólo el cable eléctrico provisto.
Asegúrese de que la salida de corriente tenga conexión a tierra, puesto que ES
OBLIGATORIA la conexión a tierra de este equipo.
Lleve cuidado para evitar que caigan pequeños objetos, como papel o alambres, en el
interior del proyector. Si sucediese, apáguelo inmediatamente y encargue la extracción
de dichos objetos a personal de servicio autorizado.
No exponga el proyector a la lluvia o la humedad, y no coloque líquidos encima del
proyector.
Desenchúfelo antes de limpiarlo con un paño húmedo, no mojado.
No toque el enchufe eléctrico con las manos mojadas.
No toque el enchufe eléctrico durante una tormenta.
Manipule el cable eléctrico con cuidado y evite dobleces pronunciados. No utilizar
nunca un cable eléctrico si está dañado.
No tenga encendida la lámpara durante más de 2000 horas, puesto que esto podría
causar una avería seria de la lámpara, dañar el módulo de la lámpara y hacer más cara
su sustitución.
Las lámparas de HID producen una luz de alta intensidad. No mire directamente a la
luz que sale de la carcasa de la lámpara, ni de la lente, ni deje objetos tales como lupas
expuestos a este rayo de luz. Esto podría causar graves lesiones oculares.
No toque los oricios de ventilación, puesto que podrán calentarse durante su
funcionamiento.
No cubra ni obstruya los oricios de entrada ni salida de la ventilación.
No cubra la lente con el proyector encendido, puesto que podría provocar un incendio.
Deje enfriar el proyector siempre durante cinco minutos antes de apagar la corriente o
mover el proyector.
No utilice detergentes fuertes ni disolventes tales como alcohol o diluyentes para
limpiar el proyector y la lente.

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 17
Información importante
Precauciones para la instalación
Conecte el cable LAN a un ordenador con conexión LAN. Otros conectores similares
pueden tener una fuente de tensión tan alta que puede resultar peligrosa.
El proyector debe ser instalado siempre por personas debidamente cualicadas, de
acuerdo con las normas nacionales y locales de construcción.
Habrá que instalar el proyector lo más cerca posible a una toma de corriente.
La conexión eléctrica deberá ser accesible fácilmente, de forma que pueda
desconectarse rápidamente en caso de emergencia.
Asegúrese de que haya al menos 30 cm de espacio entre los oricios de ventilación y
la pared, y 10 cm en todos los demás lados.
No instale el proyector cerca de ningún objeto que pueda verse afectado por el calor
que despide al funcionar, por ejemplo techos de poliestireno, cortinas, etc.
El proyector es pesado. Utilice técnicas seguras de manipulación para levantarlo.
Sitúe el proyector en una zona seca alejada de fuentes de polvo, humedad, vapor,
humo, luz solar o calor.
No deje caer ni sacuda el proyector.
No coloque el proyector con el panel frontal hacia abajo sobre una supercie puesto
que podría dañarse la lente o la palanca de desenganche de la lente.
La palanca de desenganche de la lente siempre debe estar en la posición de bloqueo
para evitar que la lente se caiga.
Cada vez que ponga una lente al proyector, habrá que llevar a cabo el proceso de
calibración. (Ver Manual del usuario.)
Antes de instalarlo, asegúrese de que la supercie, el techo o el aparejo que vaya a
sujetar el proyector sea capaz de soportar el peso combinado del proyector y la lente.
Al apilar proyectores, la pila DEBE estar vertical, para asegurarse de que se distribuya
el peso igualmente por todas las cuatro esquinas del chasis.
No apile más de 3 proyectores.
No coloque objetos pesados sobre el chasis del proyector. Sólo las esquinas del chasis
y la estructura del aparejo son capaces de soportar el peso de otro proyector.
Siempre se deberán utilizar cadenas o cables de seguridad para sujetar instalaciones
montadas techo.
No incline el proyector más de lo que aparece en los diagramas de inclinación en la
página 2, cuando esté encendido, puesto que podría averiarse seriamente la lámpara,
dañar el módulo de la lámpara y hacer más cara su sustitución.

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 18
Información importante
Precauciones de funcionamiento y conguración
No haga cambios a la conguración de red, a menos que entienda perfectamente lo que
está haciendo, o que le haya asesorado su administrador de redes. Si comete un error,
existe la posibilidad de que pierda contacto con el proyector. Compruebe siempre los
parámetros antes de pulsar el botón “APPLY” (aplicar). Guarde siempre anotados los
parámetros originales, y cualquier cambio que haya introducido usted.
NO se deberá actualizar el software, a menos que lo haga el personal de servicio de
Digital Projection o se realice bajo su supervisión.
Cumplimiento de normas internacionales
Interferencia RF
FCC (Comisión Federal de Comunicaciones)
La Comisión Federal de Comunicaciones no permite realizar modicaciones o cambios a la unidad,
EXCEPTO los detallados por Digital Projection en este manual. Si no cumple con este reglamento
gubernamental, podría anularse su derecho a utilizar este equipo.
Se han realizado pruebas con este equipo que han determinado que cumple con los límites
estipulados para un aparato digital de clase A, según la Sección 15 de la normativa de la FCC. Estos
límites han sido ideados para proporcionar un nivel razonable de protección contra interferencias
perjudiciales cuando se utiliza el equipo en un entorno comercial. Este equipo genera, utiliza y
puede irradiar radiofrecuencias y, de no instalarse y utilizarse en concordancia con el manual de
instrucciones, podría causar interferencias perjudiciales a las comunicaciones de radio. La utilización
de este equipo en una zona residencial puede causar interferencias perjudiciales, en cuyo caso el
usuario será el responsable de corregir cualquier interferencia generada.
Ruido
Ordenanza GSGV sobre Información del Ruido Acústico
El nivel sonoro es inferior a los 60 dB (A) según la norma ISO 3744 ó ISO 7779.
Directiva europea sobre Residuos de Aparatos Eléctricos y Electrónicos
(RAEE)
Digital Projection Ltd. está plenamente comprometida a minimizar los residuos de aparatos
eléctricos y electrónicos. Nuestros productos están diseñados de manera que todos los
componentes sean reutilizables, reciclables y recuperables. A tal n, al nal de la vida útil de
este proyector, podrá devolverlo a Digital Projection Ltd. o a su agente autorizado para así
minimizar su impacto sobre el medio ambiente.

Digital Projection TITAN Pro Series 3
Rev E August 2014 Page 19
Informazioni importanti
Proiettore video digitale ad alta luminosità
Informazioni importanti
Per informazioni complete sul funzionamento, il collegamento e l’impostazione del proiettore,
consultare le guide di utente sul CD-ROM.
Simboli usati queste guide
ATTENZIONE (SCOSSA ELETTRICA): questo simbolo indica la presenza di un pericolo di
scossa elettrica; per evitare tale rischio, attenersi scrupolosamente alle istruzioni fornite.
ATTENZIONE: questo simbolo indica la presenza di un pericolo per l’incolumità sica
delle persone e di un rischio di danneggiamento dell’apparecchiatura; per evitare tali
rischi, attenersi scrupolosamente alle istruzioni fornite.
NOTA: questo simbolo richiama l’attenzione dell’utente su informazioni rilevanti.
Le speciche sono soggette a modiche senza preavviso.
Sommario
Diagrammi di inclinazione..............................................................................................................2
Simboli usati queste guide ..........................................................................................................19
Speciche tecniche elettriche e siche ...................................................................................20
Misure precauzionali generali.....................................................................................................20
Precauzioni per l’installazione....................................................................................................21
Precauzioni per la congurazione e il funzionamento ........................................................22
Conformità agli standard internazionali ..................................................................................22
Interferenza RF.............................................................................................................................22
Rumore..........................................................................................................................................22
Direttiva europea sui Riuti di Apparecchiature Elettriche ed Elettroniche (RAEE) .............22

Digital Projection TITAN Pro Series 3
Rev E August 2014
Page 20
Informazioni importanti
Speciche tecniche elettriche e siche
Tensione principale 100-240 V CA,
50-60 Hz (monofase)
Temperatura di funzionamento da 0°C a 40°C
Temperatura di immagazzinamento da -10°C a 50°C
Umidità di funzionamento 20% all’ 80% senza condensa
Peso circa 35 kg senza obiettivo
Consumo energia singola lampada 600 W, doppia lampada 1000 W
Dissipazione termica singola lampada 2050 BTU/ore, doppia lampada 3415 BTU/
ore
Misure precauzionali generali
Non aprire la custodia. Nessuna parte all’interno dell’apparecchiatura può essere
sottoposta a manutenzione da parte dell’utente.
Utilizzare solo il cavo di alimentazione fornito.
Vericare che la presa di alimentazione sia dotata di collegamento a massa, poiché
l’apparecchiatura DEVE essere messa a terra.
Evitare l’introduzione di piccoli oggetti all’interno del proiettore, per esempio carta o
li. In caso di introduzione accidentale, spegnere immediatamente il proiettore e far
rimuovere l’oggetto dal personale di assistenza tecnica autorizzato.
Non esporre il proiettore a pioggia o umidità e non collocare alcun liquido sopra il
proiettore.
Scollegare l’apparecchiatura prima delle operazioni di pulizia e usare un panno umido,
non bagnato.
Non toccare la spina di alimentazione con le mani bagnate.
Non toccare la spina di alimentazione durante un temporale.
Maneggiare con prudenza il cavo di alimentazione ed evitare di piegarlo
eccessivamente. Non usare il cavo di alimentazione nel caso presenti danneggiamenti.
Non utilizzare la lampada per oltre 2000 ore, poiché ciò potrebbe causare gravi danni
alla lampada e al modulo stesso e, di conseguenza, richiedere costi aggiuntivi per la
sostituzione.
Le lampade HID producono una luce ad alta intensità. Non guardare direttamente la
luce proveniente dall’alloggiamento della lampada o dalla lente e fare attenzione a non
collocare oggetti, quali lenti di ingrandimento, lungo il percorso del fascio di luce, per
evitare il rischio di gravi lesioni oculari.
Non toccare le prese di aerazione, poiché queste si riscaldano molto durante l’uso.
Non ostruire o coprire le aperture di ingresso o di uscita per l’aerazione.
Non coprire la lente mentre il proiettore è acceso, poiché ciò potrebbe innescare un
incendio dell’apparecchiatura.
Attendere almeno 5 minuti per consentire al proiettore di raffreddarsi prima di spegnere
o spostare il proiettore.
Non usare detergenti aggressivi o solventi, quali alcool o diluenti, per pulire il proiettore
e la lente.
