Dimas DM 310 User manual

DIMAS DM 310
Operator’s manual
Read these instructions carefully and make
sure you understand them before using
DM 310.
Manual de Instrucciones
Antes de utilizar DM 310 lea bien el manual de
instrucciones hasta comprender su contenido.
Bedienungsanweisung
Lesen Sie die Bedienungsanweisung sorgfältig
durch und machen Sie sich mit dem Inhalt
vertraut, bevor Sie DM 310 benutzen.
Manuel d’utilisation
Lire attentivement et bien assimiler le manuel
d’utilisation avant de se servir DM 310.

2003W10
531 07 99-04

3
D
F
GB
E

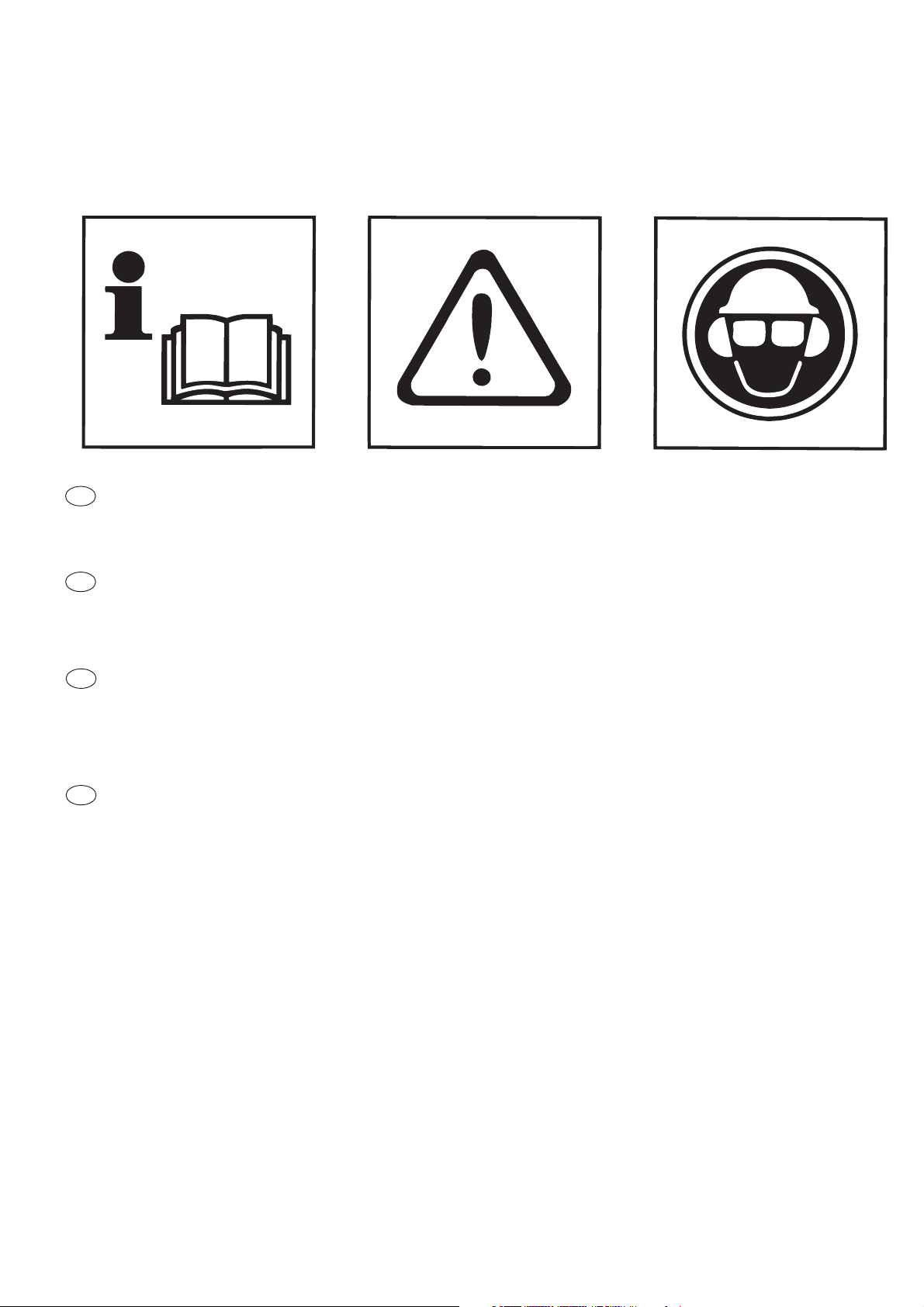

Always wear eye and ear
protectors when using this unit.
Read the entire operator's manual
before using or servicing this unit.
Read, understand and follow all
warnings and instructions in this
manual and on the unit.
Antes de utilizar o hacer el servicio
de la máquina, lea en su totalidad
el manual del usuario.
Lesen Sie die ganze Bedienungs-
anleitung sorgfältig durch, bevor Sie
die Maschine anwenden oder
warten.
Lisez entièrement le manuel
d'utilisation avant de vous servir du
produit.
Lisez, comprenez et suivez toutes
les instructions et tous les
avertissements donnés dans ce
manuel et sur le produit.
Die in der Bedienungsanleitung
und an der Maschine
angegebenen Warntexte und
Anweisungen müssen unbedingt
gelesen und befolgt werden.
Lea, comprenda y siga todas las
advertencias y demás
instrucciones de este manual y las
que hay en la máquina.
Utilisez toujours des lunettes de
protection et une protection pour
les oreilles lorsque vous utilisez
ce produit.
Tragen Sie bei der Anwendung
der Maschine stets Gesichts- und
Gehörschutz.
Utilice siempre protecciones para
los ojos y oídos siempre que
trabaje con la máquina.

4
GB
E
D
F
WARNING!
Under no circumstances may the drills be modified from the original designs without the manufacturer’s approval.
Unapproved modifications can result in serious personal injury or even death.
WARNING!
These drills can be dangerous if they are used improperly or without due care and such use can lead to serious
accidents or, in the worst case, fatal accidents. It is very important that you read through these operating instructions
and understand the contents before you use the drills.
¡ADVERTENCIA!
No está permitido efectuar modificaciones de la versión original de las máquinas por ningún concepto sin la
autorización del fabricante. Las modificaciones no autorizadas comportan riesgo de daños personales graves e incluso
peligro de muerte.
¡ADVERTENCIA!
Estas máquinas pueden ser peligrosas si son utilizadas de forma negligente o errónea, con riesgo de accidentes graves
y, en el peor de los casos, peligro de muerte. Es sumamente importante leer este manual de instrucciones y
comprender su contenido antes de utilizar las máquinas.
WARNUNG!
Ohne Zustimmung des Herstellers dürfen keinerlei Änderungen am Gerät vorgenommen werden, durch die es von der
Originalausführung abweicht. Unerlaubte Änderungen können zu ernsthaften Verletzungen und sogar zum Tode führen.
WARNUNG!
Diese Geräte können gefährlich sein, wenn sie unachtsam oder unsachgemäß benutzt werden. Schwere Unfälle und im
schlimmsten Fall tödliche Verletzungen können die Folge sein. Vor der Benutzung der Geräte muss diese
Bedienungsanleitung unbedingt durchgelesen und ihr Inhalt verstanden worden sein.
AVERTISSEMENT !
Les machines d'origine ne doivent en aucun cas être modifiées sans l'autorisation du fabricant. Toute modification non
autorisée peut entraîner des blessures graves, voire mortelles.
AVERTISSEMENT !
Une utilisation imprudente ou incorrecte de ces machines peut être dangereuse et entraîner des accidents graves, voire
mortels. Il est impératif de lire ce manuel d’utilisation et d’en comprendre le contenu avant d’utiliser les machines.

5
GB
E
D
F
Contents
Safety Instructions _______________________________________________________________________6
Presentation ____________________________________________________________________________10
Technical Data __________________________________________________________________________11
What Is What? __________________________________________________________________________12
Operation ______________________________________________________________________________13
Care and Maintenance____________________________________________________________________21
Compliance with EU Directives _____________________________________________________________24
Índice
Instrucciones de seguridad ________________________________________________________________7
Presentación ___________________________________________________________________________10
Datos técnicos __________________________________________________________________________11
Componentes de la máquina _______________________________________________________________12
Manejo ________________________________________________________________________________13
Servicio y mantenimiento __________________________________________________________________21
Declaración CE de conformidad ____________________________________________________________24
Inhalt
Sicherheitsanweisungen __________________________________________________________________8
Präsentation ____________________________________________________________________________10
Technische Daten _______________________________________________________________________11
Was ist was? ___________________________________________________________________________12
Handhabung ___________________________________________________________________________13
Pflege und Wartung ______________________________________________________________________21
Übereinstimmung mit EU-Direktive __________________________________________________________24
Table des matières
Consignes de sécurité ____________________________________________________________________9
Présentation ____________________________________________________________________________10
Caractéristiques techniques________________________________________________________________11
Quels sont les composants ? _______________________________________________________________12
Utilisation ______________________________________________________________________________13
Entretien et maintenance __________________________________________________________________21
Conformité avec les directives européennes ___________________________________________________24

6
GB Safety Instructions
The purpose of these operating instructions is to help you use your drill in a safer manner as well as provide information about
how to carry out maintenance. The drill is intended for use in industrial applications by experienced operators. Read through the
operating instructions carefully before you begin using the drill.
The drill may not be used before the safety risks that can be associated with its use are fully understood. Contact your dealer if
you require further information.
These safety instructions only cover the basics of safe use. It is not possible within these safety instructions to fully describe
every possible risk situation that could arise in conjunction with the use of this drill. You can, however, prevent accidents yourself
by always using common sense.
During the design and manufacture of Dimas products, great importance is placed on safety, as well as effectiveness and ease of use.
This drill is for drilling in concrete, brick and various stone materials. All other use is improper.
1. Read through and make sure that you understand the contents of these operating instructions before using or carrying out
maintenance on the drill.
2. If the operator cannot read these operating instructions it is the owner’s responsibility to explain the contents.
3. Keep the workplace tidy. Disorder leads to accident risks.
4. All operators shall be trained in the use of the drill. The owner is responsible for ensuring that the operators receive training.
5. Check that the drill is in good operating condition before you use it.
6. People and animals can distract you, causing you to lose control of the drill. You should therefore always remain concentrated
and focused on the job in hand.
7. Never leave the drill unsupervised when the motor is running. A rotating drill bit can entail a risk for serious injury.
8. Always unplug the drill during longer work breaks.
9. Be careful as clothing, long hair, and jewellery can get caught in moving parts.
10. Use suitable protective equipment, such as work clothes, protective shoes, a helmet, protective glasses and protective
earplugs or earmuffs.
11. Do not use the drill in damp environments or in conjunction with the use of flammable gases.
12. Keep the workplace well lit.
13. Avoid all physical contact with earthed surfaces.
14. When drilling, no unauthorised persons may be within the work area. Onlookers within the work area can be injured. You
should never, therefore, start the drill without being certain that no people or animals are within the work area. Secure the
work area by cordoning off if necessary.
15. When the drill is not used, it ought to be stored in a dry and locked location.
16. Do not overload the drill.
17. Keep tools sharp and clean in order to enable safer work.
18. Never carry the drill by the electrical cord.
19. Check that the electrical cord is not damaged and will not be damaged during the work to be done.
20. Stand firmly with good balance when drilling.
21. Always check the rear side of the surface where the drill bit will emerge when drilling right through. Secure/cordon off and
make sure that no people or materials can come to harm. Mark out all hidden pipes and cables, such as electrical wires and
water pipes. Cutting through such pipes and cables can lead to personal injuries or damaged equipment.
22. Always turn the drill off before moving equipment.
23. Always have another person on hand when using the drill, so that you can receive help if an accident should occur.
24. Always have first aid equipment close by when using the drill.
25. Never use the drill if it does not work as it should.
26. Keep all parts in good working order and ensure that all fixtures are properly tightened.
WARNING!
Under no circumstances may the drills be modified from the
original designs without the approval of Dimas AB. Unapproved
modifications can result in personal injury or even death.
WARNING!
Always use approved protective clothing and approved protective equipment when you use the drills. Protective
clothing and protective equipment cannot eliminate accident risks, but by using the right clothes and equipment
you can reduce the seriousness if an accident should occur. Ask your dealer what approved protective clothing and
protective equipment is recommended.

7
EInstrucciones de seguridad
Este manual de instrucciones tiene por objeto ayudar al usuario a utilizar la máquina de forma más segura y proporcionar
información acerca de la forma de efectuar el mantenimiento. La máquina está destinada al uso por operadores experimentados,
en aplicaciones industriales. Leer detenidamente el manual antes de empezar a utilizar la máquina.
La máquina no se debe poner en servicio hasta que se hayan determinado y comprendido plenamente los riesgos de seguridad
derivados de su empleo. Para información más detallada, consultar con el concesionario.
Estas instrucciones de seguridad sólo tratan de los fundamentos para una utilización segura. En las mismas no es posible
describir completamente todas las situaciones de riesgo que se pueden producir al utilizar la máquina. También es posible
prevenir accidentes utilizando el sentido común.
En el diseño y fabricación de los productos Dimas se ha puesto un gran énfasis en la seguridad, además de la efectividad y la
facilidad de manejo.
Esta máquina está destinada a la perforación de hormigón, ladrillo y diferentes materiales pedregosos. Cualquier otra aplicación
es errónea.
1. Leer este manual de instrucciones y comprender el contenido antes de empezar a utilizar la máquina o efectuar trabajos de
mantenimiento en la misma.
2. Si el operador no puede leer este manual de instrucciones, el propietario tiene la responsabilidad de explicarle el contenido.
3. Mantener bien ordenado el lugar de trabajo. El desorden comporta riesgo de accidentes.
4. Todos los operadores deben ser formados en el empleo de la máquina. El propietario es responsable de la formación de los
operadores.
5. Comprobar que la máquina esté en perfecto estado antes de utilizarla.
6. Las personas y animales pueden distraer al operador, haciéndole perder el control de la máquina. Por consiguiente, el
operador debe estar siempre concentrado en su trabajo.
7. No dejar nunca la máquina sin vigilar, con el motor en marcha. Las brocas rotativas comportan riesgo de accidentes graves.
8. Desenchufar siempre el contacto para paradas prolongadas del trabajo.
9. Prestar atención a que las ropas, el pelo largo y las joyas puedan atascarse en las piezas móviles.
10. Utilizar un equipo de protección personal adecuado, como prendas de trabajo, calzado protector, casco, gafas protectoras y
protectores auriculares.
11. No utilizar la máquina en entornos húmedos en los que se utilicen gases inflamables.
12. Mantener el lugar de trabajo bien iluminado.
13. Evitar el contacto del cuerpo con superficies conectadas a tierra.
14. Al taladrar no debe haber ninguna persona ajena al trabajo en la zona de trabajo. Los espectadores en la zona de trabajo
están expuestos a accidentes. Por consiguiente, no se debe poner en marcha la máquina sin estar seguro de que no hay
personas ni animales en la zona de trabajo. Si es necesario, cercar la zona de trabajo para impedir el acceso a la misma.
15. Cuando no se utiliza la máquina, hay que guardarla en un recinto seco y cerrado.
16. No sobrecargar la máquina.
17. Mantener las herramientas afiladas y limpias para que el trabajo sea más seguro.
18. No llevar nunca la máquina agarrando el cable eléctrico.
19. Comprobar que el cable eléctrico esté intacto y que no se pueda dañar durante el trabajo.
20. Para taladrar, adoptar una postura segura y bien equilibrada.
21. Controlar siempre la parte posterior de la superficie en la que sale la broca al penetrar.Impedir el acceso vallando y procurar
que no haya riesgo de daños personales o materiales. Marcar los cables eléctricos y tuberías de agua ocultos. Si se
penetran éstos hay riesgo de daños a personas y del equipo.
22. Parar siempre la máquina antes de desplazar el equipo.
23. Al trabajar con la máquina, procurar que haya alguien cerca, que pueda prestar ayuda en caso de accidente.
24. Al trabajar con la máquina, tener siempre a mano un botiquín de primeros auxilios.
25. No utilizar nunca la máquina si no funciona satisfactoriamente.
26. Mantener todas las piezas en perfecto estado y comprobar que todos los elementos de fijación estén bien apretados.
¡ADVERTENCIA!
No está permitido efectuar modificaciones de la versión original de
las máquinas por ningún concepto sin la autorización de Dimas AB.
Las modificaciones no autorizadas comportan riesgo de daños
personales e incluso peligro de muerte.
¡ADVERTENCIA!
Usar siempre ropas protectoras homologadas y un equipo de protección homologado para trabajar con las máquinas.
Aunque las ropas protectoras y el equipo de protección no eliminan el riesgo de accidentes, el usuario puede reducir la
gravedad de eventuales daños en caso de accidente utilizando las ropas y el equipo adecuados. Consultar con el
concesionario acerca de las ropas protectoras homologadas y el equipo de protección homologado.

8
DSicherheitsanweisungen
Diese Bedienungsanleitung hat das Ziel, Ihnen die sichere Benutzung Ihres Geräts zu erklären. Außerdem wird beschrieben, wie
es gewartet wird. Das Gerät ist für industrielle Anwendungen und die Benutzung durch erfahrene Bediener ausgelegt. Bitte vor
Benutzung des Geräts die Bedienungsanleitung gründlich durchlesen.
Das Gerät darf erst dann in Gebrauch genommen werden, wenn alle Sicherheitsrisiken, die mit der Benutzung verbunden sein
können, in vollem Umfang erfasst wurden. Der Vertragshändler erteilt auf Anfrage gerne weitere Informationen.
Diese Sicherheitsanweisungen gehen nur auf die Grundlagen sicherer Handhabung ein. Sicherheitsanweisungen können keine
vollständige Darstellung aller möglichen Gefahrensituationen enthalten, die bei der Benutzung des Geräts aufkommen können.
Wer jedoch stets den gesunden Menschenverstand einsetzt, kann Unfällen selbst vorbeugen.
Bei der Konstruktion und Herstellung von Dimas Produkten wurde neben der Leistungsfähigkeit und Benutzerfreundlichkeit
größtes Gewicht auf die Sicherheit gelegt.
Dieses Gerät ist zum Bohren in Beton, Backstein und diversen Steinmaterialien vorgesehen. Alle anderen Einsätze sind
unzulässig.
1. Vor der Benutzung des Geräts bzw. vor der Ausführung von Wartungsarbeiten muss diese Bedienungsanleitung
durchgelesen und ihr Inhalt verstanden worden sein.
2. Falls der Bediener diese Bedienungsanleitung nicht lesen kann, ist es Aufgabe des Besitzers, ihren Inhalt zu erklären.
3. Den Arbeitsplatz stets aufräumen, denn Unordnung erhöht die Unfallgefahr.
4. Sämtliche Bediener müssen für die Benutzung des Geräts ausgebildet sein. Der Besitzer ist für die Schulung der Bediener
verantwortlich.
5. Vor Benutzung kontrollieren, ob sich das Gerät in betriebstauglichem Zustand befindet.
6. Menschen und Tiere können zu Ablenkung und damit zum Verlust der Kontrolle über das Gerät führen. Konzentration und
Fokussierung auf die Aufgabe sind unbedingt erforderlich.
7. Das Gerät niemals bei laufendem Motor ohne Aufsicht lassen. Rotierende Bohrkronen können zu ernsten Verletzungen
führen.
8. Bei längeren Arbeitsunterbrechungen stets den Stecker ziehen.
9. Bitte bedenken, dass Kleidung, langes Haar und Schmuck in beweglichen Teilen hängen bleiben können.
10. Zweckdienliche persönliche Schutzausrüstung wie Arbeitskleidung, Schutzschuhe, Helm, Schutzbrille und Gehörschützer
benutzen.
11. Das Gerät nicht in feuchter Umgebung oder bei gleichzeitigen Arbeiten mit brennbaren Gasen benutzen.
12. Der Arbeitsplatz muss gut beleuchtet sein.
13. Jeglichen Körperkontakt mit geerdeten Flächen vermeiden.
14. Während des Bohrens dürfen sich innerhalb des Arbeitsbereichs keine Unbefugten aufhalten. Zuschauer innerhalb des
Arbeitsbereichs setzen sich Gefahren aus. Deshalb niemals das Gerät starten, ohne vorher sichergestellt zu haben, dass
sich weder Menschen noch Tiere innerhalb des Arbeitsbereichs befinden. Gegebenenfalls den Arbeitsbereich mit
Absperrungen sichern.
15. Bei Nichtverwendung ist das Gerät in einem trockenen, verschlossenen Raum aufzubewahren.
16. Das Gerät darf nicht überlastet werden.
17. Scharfes und sauberes Werkzeug ist die Voraussetzung für sicheres Arbeiten.
18. Das Gerät niemals am Stromkabel tragen.
19. Sicherstellen, dass das Stromkabel unbeschädigt ist und während des Arbeitens vor Beschädigung geschützt ist.
20. Beim Bohren sicher stehen und auf gutes Gleichgewicht achten.
21. Stets die Rückseite der Fläche prüfen, die von der Bohrkrone durchbohrt wird. So absichern/absperren, dass weder Mensch
noch Material zu Schaden kommen. Verborgene Leitungen wie Strom- und Wasserleitungen zuvor kennzeichnen. Beim
Durchbohren können Menschen verletzt und Ausrüstung beschädigt werden.
22. Beim Transportieren der Ausrüstung das Gerät stets ausschalten.
23. Bei Benutzung des Geräts sollte sich immer eine weitere Person in der Nähe befinden, die im Fall eines Unfalls zu Hilfe eilen
kann.
24. Bei der Benutzung des Geräts immer einen Verbandskasten zur Hand haben.
25. Das Gerät niemals benutzen, wenn es nicht wie vorgesehen funktioniert.
26. Alle Teile in funktionstauglichem Zustand halten und dafür sorgen, dass alle Befestigungsteile sorgfältig festgezogen sind.
WARNUNG!
Ohne Zustimmung von Dimas AB dürfen keinerlei Änderungen am
Gerät vorgenommen werden, durch die es von der Original-
ausführung abweicht. Unerlaubte Änderungen können zu
Verletzungen und sogar zum Tode führen.
WARNUNG!
Bei Benutzung des Geräts stets zugelassene Schutzkleidung und zugelassene Schutzausrüstung tragen.
Schutzkleidung und Schutzausrüstung können die Verletzungsgefahr nicht völlig eliminieren. Durch die richtige
Kleidung und angemessene Ausrüstung lässt sich jedoch der Ernst eventueller Verletzungen reduzieren, wenn es
zu einem Unfall kommen sollte. Der Vertragshändler gibt Auskunft darüber, welche zugelassene Schutzausrüstung
empfehlenswert ist.

9
FConsignes de sécurité
Ce manuel d’utilisation est conçu pour vous aider à utiliser la machine en toute sécurité. Il donne aussi des informations sur la
maintenance. La machine est conçue pour des applications industrielles et destinée à des opérateurs expérimentés. Lire ce
manuel d’utilisation attentivement avant de commencer à utiliser la machine.
La machine ne doit pas être mise en service tant que les risques pour la sécurité de l’utilisateur n’ont pas été entièrement
compris. Contacter le revendeur pour obtenir de plus amples informations.
Ces consignes de sécurité indiquent uniquement les principes de base d’une utilisation en toute sécurité. Une description
complète de toutes les situations de danger liées à l’utilisation de la machine n’est pas possible dans ces consignes de sécurité.
Il est par contre possible de prévenir les accidents en faisant preuve de bon sens.
Lors de la conception et de la fabrication des produits Dimas, un soin particulier a été apporté à la sécurité des machines, outre
leur efficacité et leur simplicité d’utilisation.
Cette machine est conçue pour le perçage du béton, des briques et de différents types de pierres. Toute autre utilisation est
incorrecte.
1. Lire ce manuel d’utilisation et bien en assimiler le contenu avant de commencer à utiliser la machine ou d’effectuer la
maintenance.
2. Il incombe au propriétaire de la machine d’expliquer le contenu du manuel d’utilisation à l’opérateur si ce dernier n’est pas en
mesure de le lire.
3. S'assurer que le poste de travail est bien rangé. Le désordre augmente les risques d’accident.
4. Tous les opérateurs doivent recevoir une formation sur l’utilisation de la machine. Il incombe au propriétaire de garantir que
les opérateurs reçoivent une formation.
5. Contrôler que la machine est en état de fonctionnement avant de l’utiliser.
6. Des personnes ou des animaux peuvent détourner l’attention de l’opérateur et l’amener à perdre le contrôle de la machine.
C'est pourquoi l’opérateur doit toujours être attentif et concentré sur son travail.
7. Ne jamais laisser la machine sans surveillance avec le moteur en marche. Lorsqu’il tourne, le trépan augmente le risque de
blessures.
8. Toujours débrancher la machine en cas d’interruption prolongée du travail.
9. Attention ! Les habits, les cheveux longs et les bijoux peuvent se coincer dans les parties en mouvement.
10. Toujours utiliser un équipement de protection adapté tel que des vêtements de travail, des chaussures de sécurité, un
casque, des lunettes de protection et une protection antibruit.
11. Ne jamais utiliser la machine dans un milieu humide ou conjointement à l’utilisation de gaz combustibles.
12. Veiller au bon éclairage du poste de travail.
13. Éviter tout contact corporel avec les surfaces mises à la terre.
14. Pendant le perçage, aucune personne non autorisée ne doit se trouver dans la zone de travail. Les spectateurs se trouvant
dans la zone de travail peuvent être blessés. Ne jamais démarrer la machine sans avoir vérifié que personne, humain ou
animal, ne se trouve dans la zone de travail. Délimiter la zone de travail si nécessaire.
15. Lorsqu’elle n’est pas utilisée, la machine doit être rangée dans un endroit sec et verrouillé.
16. Ne pas solliciter la machine excessivement.
17. Toujours utiliser des outils aiguisés et propres pour augmenter la sécurité pendant le travail.
18. Ne jamais tenir la machine en la saisissant par le câble électrique.
19. S’assurer que le câble électrique n’est pas endommagé ou qu'il ne peut pas être endommagé pendant le travail.
20. Adopter une position droite bien équilibrée pendant le perçage.
21. Toujours contrôler la partie arrière de la surface traversée par le trépan. Délimiter la zone de travail et s’assurer que personne
ne peut être blessé ni aucun matériau endommagé. Marquer tous les câbles ou conduites dissimulés, tels que des câbles
électriques ou des conduites d’eau. Le perçage de tels câbles ou conduites peut provoquer des blessures ou dommages
matériels.
22. Toujours éteindre la machine avant de déplacer un équipement.
23. Lors de l’utilisation de la machine, toujours prévoir une personne à proximité afin d’obtenir de l’aide en cas d'accident.
24. Toujours prévoir une trousse de secours lors de l’utilisation de la machine.
25. Ne jamais utiliser la machine si elle ne fonctionne pas correctement.
26. S’assurer que toutes les pièces sont en état de fonctionnement et que tous les éléments de fixation sont correctement serrés.
AVERTISSEMENT !
Les machines d'origine ne doivent en aucun cas être modifiées
sans l'autorisation de Dimas AB. Toute modification non autorisée
peut entraîner des blessures graves, voire mortelles.
AVERTISSEMENT !
Toujours utiliser des vêtements et des équipements de protection agréés lors de l’utilisation des machines. Les
vêtements et équipements de protection ne suppriment pas le risque d’accidents. Cependant l’utilisation de
vêtements et équipements de protection adaptés permet de réduire le degré de gravité des dommages éventuels en
cas d'accident. Contacter le revendeur pour obtenir des informations sur les vêtements et équipements de
protection agréés qui sont recommandés.

E
GB
D
F
10

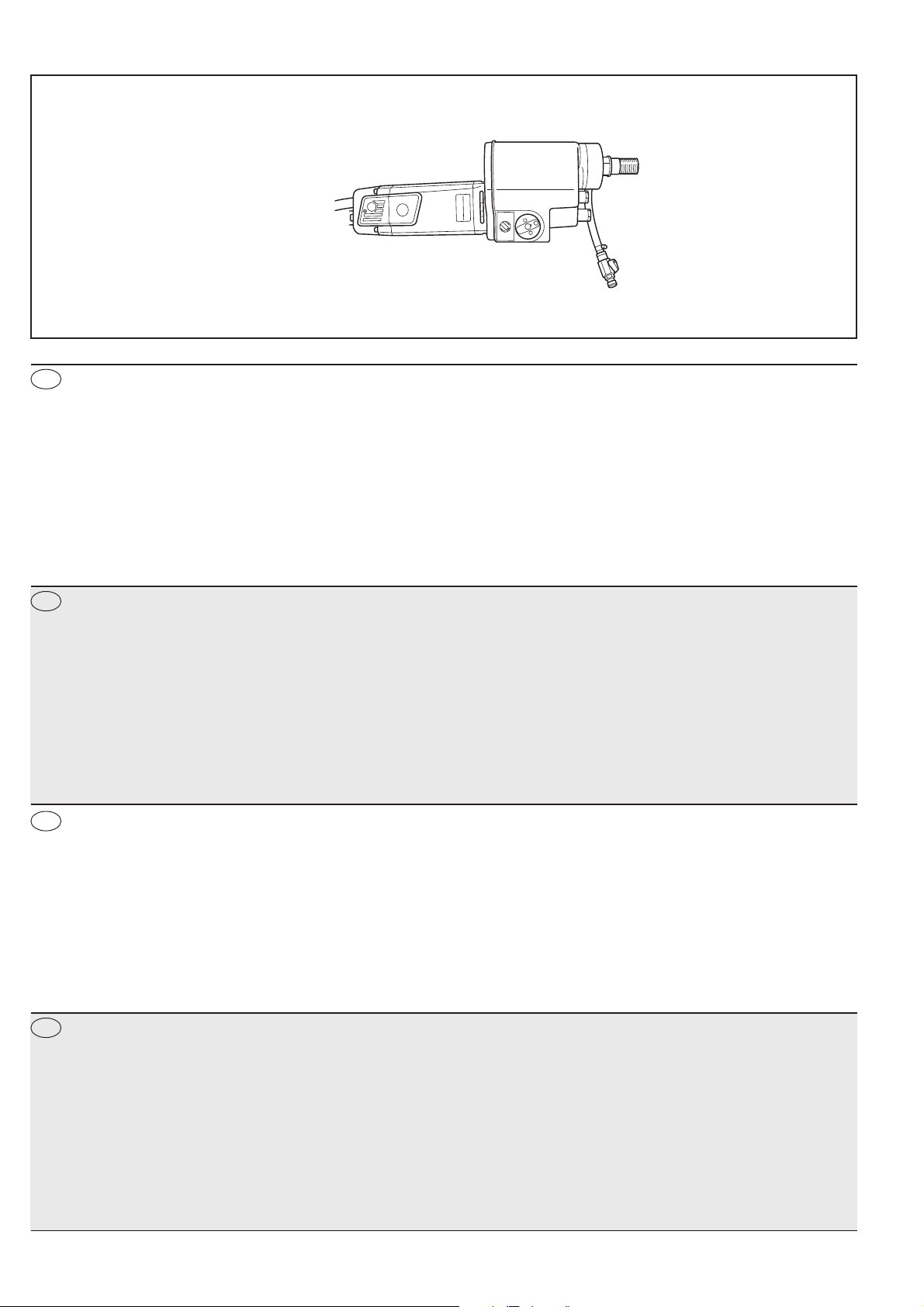

Fig. 1
Presentation
The DM 310 is an electric drill, intended for drilling concrete,
brick and various stone materials. It is designed for quick
and efficient work.
The drill has four motor speed ranges for drilling ranges up
to 300 mm. The design of the slip clutch provides the
greatest possible power output for all gears.
This drill is intended for stand-mounted drilling. The drill is
equipped with Softstart™, an electronic current limiter, and
Smartstart™, which reduces the motor speed.These
functions are of great use for creating a guide hole for
drilling.Both functions mean that you can start the drill
safely and with full control.The drill is also equipped with
electronic overload protection, Elgard™.
Presentación
La DM 310 es una taladradora eléctrica destinada a
perforar agujeros en hormigón, ladrillo y diferentes
materiales pedregosos. Está diseñada y construida para
trabajar con rapidez y eficacia.
La máquina tiene cuatro intervalos de velocidad para zonas
de perforación de hasta 300 mm. El diseño del
acoplamiento deslizante proporciona la toma de potencia
más alta en todas las velocidades.
Esta máquina debe utilizarse con soporte. La máquina es
enfriada por agua e incorpora Softstart™, un limitador
electrónico de corriente, y Smartstart™ que reduce la
velocidad. Esta función es muy útil para crear las ranuras
de guía de perforación. Con ambas funciones, el arranque
es seguro y controlado. Además, la máquina está equipada
con protección contra sobrecarga electrónica: Elgard™.
Präsentation
Beim Modell DM310 handelt es sich um eine elektrische
Bohrmaschine, die zum Bohren in Beton, Backstein, und
diversen Steinmaterialien vorgesehen ist. Das Gerät ist für
schnelles und effektives Arbeiten konstruiert.
Die Geräte haben vier Drehzahlbereiche für Bohrbereiche
bis zu 300 mm. Die Konstruktion der Gleitkupplung
garantiert höchste Leistungsaufnahme in allen Gängen.
Diese Maschine ist für Bohrarbeiten mit Stativ vorgesehen.
Das Gerät ist wassergekühlt und mit Softstart™
ausgestattet, einer elektronischen Strombegrenzung, sowie
Smartstart™ zur Begrenzung der Umdrehungszahl. Diese
Funktion ist sehr nützlich, um eine Leitspur vorzubereiten,
nach der gebohrt werden kann. Beide Funktionen sorgen
für einen sicheren und kontrollierten Start. Das Gerät ist
außerdem mit einem elektronischen Überlastungsschutz,
Elgard™, versehen.
Présentation
DM 310 E est une perceuse électrique, conçue pour le
perçage du béton, des briques et de différents types de
pierres. Elle est construite pour garantir un travail rapide et
efficace.
La machine présente quatre plages de régime pour les
perçages jusqu’à 300 mm. La construction de
l'accouplement à glissement offre une puissance de sortie
maximale à tous les régimes.
Cette machine est conçue pour être montée sur un support.
La machine est refroidie par eau et dotée du limiteur
électronique de courant Softstart™ et du réducteur de
vitesse Smartstart™. Très utile, cette dernière fonction
permet de réaliser une rainure de guidage pour le perçage.
Les deux fonctions garantissent un démarrage contrôlé et
en toute sécurité. La machine est en outre équipée d’une
protection électronique contre les surcharges, Elgard™.

GB
E
D
F
11

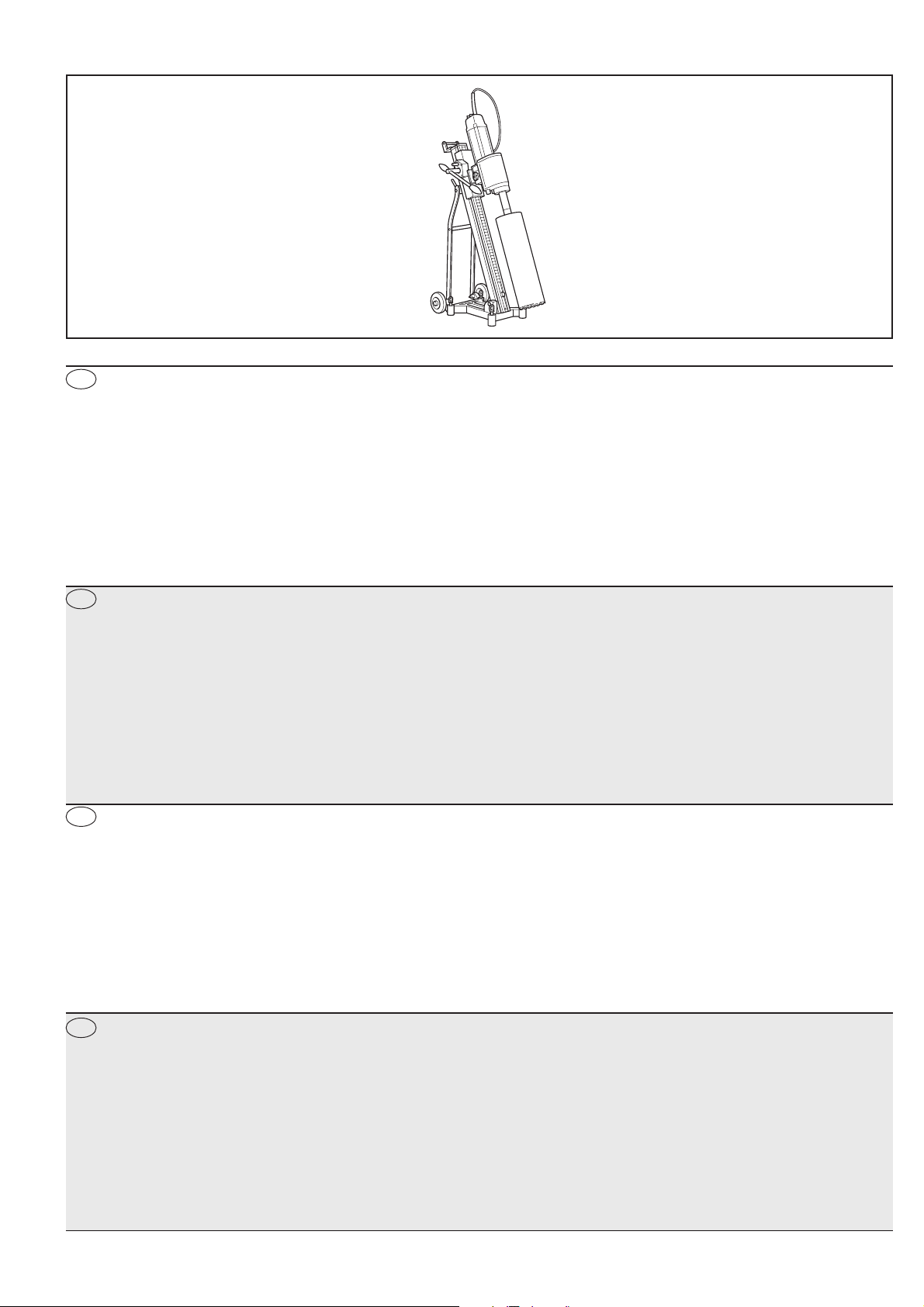

Fig. 2
Stand
The DM 310 can be used with the DS 500 stand (fig. 2).
Datos técnicos
Motor eléctrico ______________________ monofásico
Voltaje nominal ______________________ 230 V
Potencia nominal ____________________ 3.000 W
Amperaje nominal ___________________ 13 A
Diámetro máximo de broca ____________ 300 mm
Nivel de presión acústica ______________ 98 dB A, 98 dB C
Nivel de potencia acústica _____________ 105 dB, ponderación A
Velocidad del husillo, ralentí ____________ 350-750-1.350-1.900 r.p.m.
Velocidad del husillo, plena carga _______ 230-480-870-1230 r.p.m.
Rosca de husillo ___________________ G 1 1/4"-7 UNC
Conexión de agua _________________ G 1/4"
Peso ____________________________ 13 kg
Soporte
La DM 310 se adapta al soporte DS 500 (figura 2).
Technische Daten
Elektromotor ________________________ 1-phasig
Nennspannung ______________________ 230 V
Nennleistung _______________________ 3000 W
Nennstrom _________________________ 13 A
Max. Durchmesser der Bohrkrone _______ 300 mm
Schalldruckpegel ____________________ 98 dB A, 98 dB C
Schallleistungspegel _________________ 105 dB (A)
Spindeldrehzahl, Leerlauf _____________ 350-750-1350-1900 U/min
Spindeldrehzahl, volle Belastung ________ 230-480-870-1230 U/min
Spindelgewinde ___________________ G 1 1/4"-7 UNC
Wasseranschluss __________________ G 1/4"
Gewicht _________________________ 13 kg
Ständer
DM 310 passt zu Ständer DS 500 (Abb. 2).
Caractéristiques techniques
Moteur électrique ____________________ monophasé
Tension nominale ____________________ 230 V
Puissance nominale __________________ 3000 W
Courant nominal _____________________ 13 A
Diamètre maximal du trépan ___________ 300 mm
Niveau de pression acoustique _________ 98 dB A, 98 dB C
Niveau de puissance acoustique ________ 105 dB A
Régime de broche, à vide _____________ 350-750-1350-1900 tours/min
Régime de broche, puissance maximale __ 230-480-870-1230 tours/min
Filetage de la broche _______________ G 1 1/4"-7 UNC
Prise de raccordement à l’eau ________ G 1/4"
Poids ___________________________ 13 kg
Support
DM 310 peut être monté sur le support DS 500 (fig. 2).
Technical data
Spindle Speed, no load _______________ 350-750-1350-1900 rpm
Spindle Speed, full load _______________ 230-480-870-1230 rpm
Rated Voltage _______________________ 110 V
Rated Current ______________________ 27 A
Rated Power________________________ 3000 W
Drill Diameter Max ___________________ 300 mm (12")
Spindle Thread ______________________ 1 1/4"-7 UNC
Water Connection ___________________ 1/4" R
Weight ____________________________ 13 kg (26.6 lbs)
Sound Pressure Level ________________ 98 dB A, 98 dB C
Sound Effect Level ___________________ 105 dB A-weight

E
GB
D
F
12
Technical Data (US, CAN)
Spindle Speed, no load _______________ 350-750-1350-1900 rpm
Spindle Speed, full load _______________ 230-480-870-1230 rpm
Rated Voltage _______________________ 120 V
Rated Current ______________________ 20 A
Drill Diameter Max ___________________ 12"
Spindle Thread ______________________ 1 1/4"-7 UNC
Water Connection ___________________ 1/4" R
Weight ____________________________ 26.6 lbs
Sound Pressure Level ________________ 98 dB A, 98 dB C
Sound Effect Level ___________________ 105 dB A-weight

GB
E
D
F
13
Technical Data (AU)
Spindle Speed, no load _______________ 350-750-1350-1900 rpm
Spindle Speed, full load _______________ 230-480-870-1230 rpm
Rated Voltage _______________________ 230 V
Rated Current ______________________ 13 A
Rated Power________________________ 3000 W
Drill Diameter Max ___________________ 300 mm (12")
Spindle Thread ______________________ 1 1/4"-7 UNC
Water Connection ___________________ 1/4" R
Weight ____________________________ 13 kg (26.6 lbs)
Sound Pressure Level ________________ 98 dB A, 98 dB C
Sound Effect Level ___________________ 105 dB A-weight

E
GB
D
F
14
Fig. 3
What Is What?
a. Drill spindle
b. Cooling system connector
c. Screws holding together the gearbox and the motor (5
screws)
d. Smartstart™
e. Switch
f. Inspection hatches (2)
g. Gear knob
Componentes de la máquina
a. Husillo de taladro
b. Conexión al sistema refrigerante
c. Tornillos de fijación de la caja de cambios en el motor (5
piezas)
d. Smartstart™
e. Interruptor
f. Tapas de inspección (2 piezas)
g. Manija de cambio
Was ist was?
a. Bohrspindel
b. Anschluss an Kühlsystem
c. Mit diesen 5 Schrauben sind Getriebe und Motor
verbunden.
d. Smartstart™
e. Stromschalter
f. Inspektionsluken (2 Stück)
g. Schaltdrehknopf
Quels sont les composants ?
a. Broche
b. Raccord pour le système de refroidissement
c. Vis de fixation de la boîte de vitesses et du moteur (5 vis)
d. Smartstart™
e. Interrupteur
f. Panneaux de contrôle (2)
g. Sélecteur de vitesse

GB
E
D
F
15
Fig. 4
Operation
Before Starting
Make sure that:
• No unauthorized persons are near the work area.
• The switch is undamaged. If not, it must be replaced by
an authorised repairman.
• The switch is in the zero position.
• The drill and its equipment are correctly assembled:
The drill bit is firmly attached.
The stand is firmly attached with an M12 bolt or
similar. It is important that the stand is well anchored
in order to carry out safe and effective drilling.
The drill is firmly attached to the stand, either directly
or via a connector. Check that the bolts used are not
too long. A bolt that is too long can cause cracks in
cast components.
Manejo
Antes de arrancar
Comprobar que:
• No haya personas ajenas al trabajo en la zona de
trabajo.
• El interruptor esté intacto. Si no está intacto, debe
cambiarlo un técnico autorizado.
• El interruptor está en la posición cero.
• La máquina y sus equipos están correctamente
montados: La broca está bien fijada.
El soporte está bien montado con un tornillo M12 o
similar. Es importante que el soporte esté bien
anclado para que sea posible taladrar de forma
segura y eficaz.
La máquina está fijada en el soporte, bien
directamente o con una pieza intermedia.
Comprobar que los tornillos utilizados no son
demasiado largos. Un tornillo demasiado largo
puede agrietar el material de fundición.
Handhabung
Vor dem Start
Dafür sorgen:
• dass sich kein Unbefugter in der Nähe des
Arbeitsbereichs befindet.
• dass der Stromschalter intakt ist. Falls dies nicht der Fall
ist, muss er durch einen autorisierten Servicetechniker
ausgewechselt werden.
• dass der Stromschalter auf 0 steht.
• Dass das Gerät und seine Zubehörteile korrekt montiert
sind, so dass der Bohrer gut fest sitzt.
Dass der Ständer mit M12-Bolzen oder ähnliche
Weise fest montiert ist. Um ein sicheres und
effektives Bohren zu gewährleisten, muss der
Ständer unbedingt gut verankert sein.
Die Maschine sitzt fest auf dem Ständer, entweder
direkt oder mit Mittelstück. Prüfen, dass die
verwendeten Bolzen nicht zu lang sind. Ein zu langer
Bolzen kann Sprünge im Guss verursachen.
Utilisation
Avant de démarrer la machine
Effectuer les contrôles suivants :
• Aucune personne non autorisée ne se trouve à
proximité de la zone de travail.
• L’interrupteur n'est pas endommagé. Si ce n’est pas le
cas, il doit être remplacé par un réparateur agréé.
• L’interrupteur se trouve sur la position zéro.
• La machine et son équipement sont montés
correctement : Le trépan est fixé correctement.
Le support est correctement monté avec un boulon
M12 ou pièce similaire. Il est important que le
support soit bien ancré pour garantir un perçage
efficace et en toute sécurité.
La machine est fixée sur le support, directement ou
à l'aide d’une pièce intermédiaire. Contrôler que les
boulons qui ne sont pas utilisés sont trop longs. Un
boulon trop long peut provoquer des fissures dans la
pièce travaillée.

E
GB
D
F
16

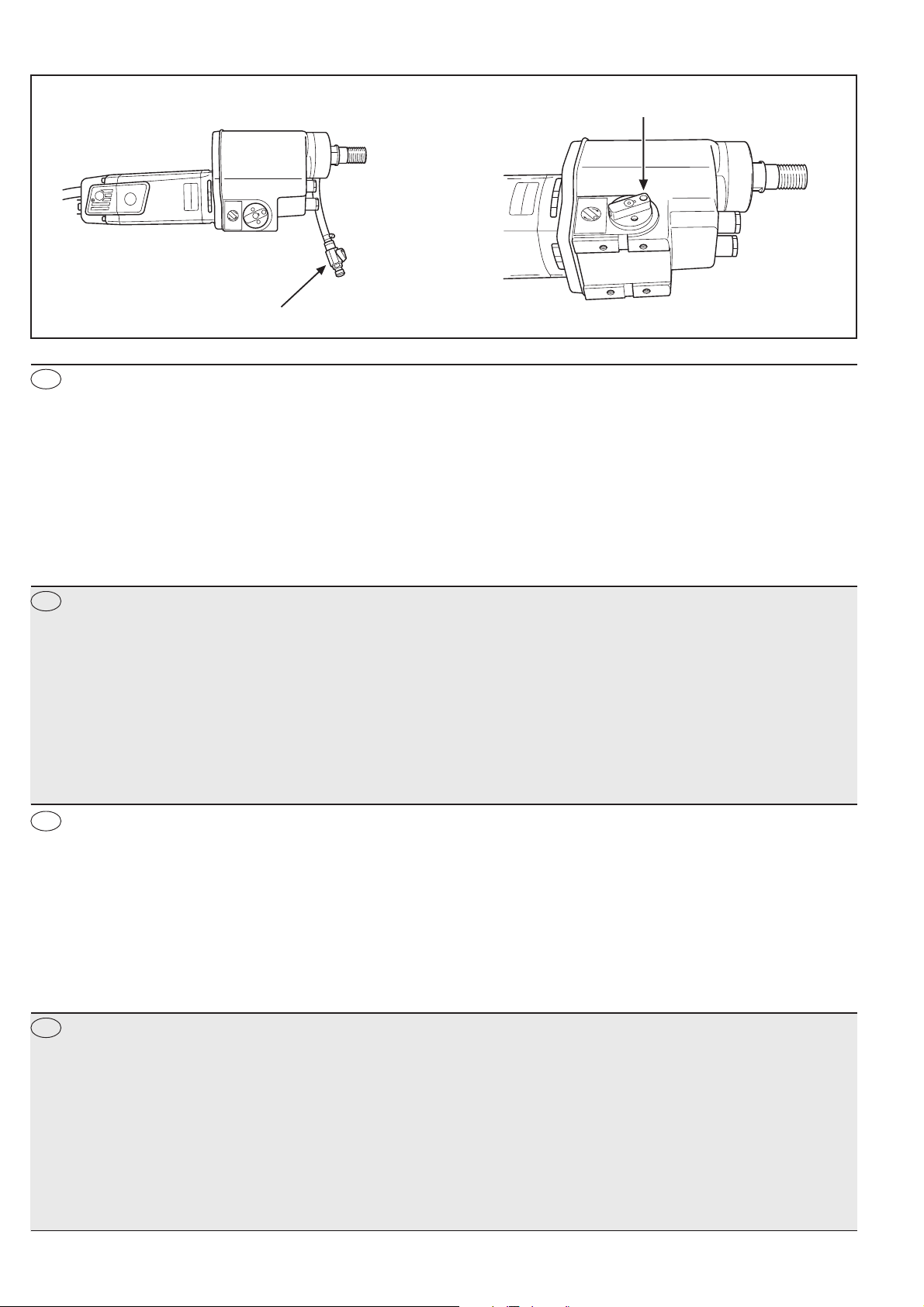

Fig. 5 Fig. 6
• The connection is made using a protected, earthed
outletwith an output voltage that agrees with the voltage
that is stated on the plate on the underside of the drill
(Fig. 4).
• The right clothes and protective equipment are in use.
• The water cooling is attached to the drill (Fig. 5).
Starting the Drill
1. Set the working speed by turning the drill spindle while
moving the gear knob to the desired position (Fig. 6).
2. Press in the switch completely.
• Press in, if desired, the Smartstart™ button.
• La conexión esté en un enchufe con protección a tierra
cuya tensión concuerde con la que está indicada en la
placa de la parte inferior de la máquina (Figura 4).
• Se utilizan las ropas y el equipo de protección
adecuados.
• El enfriamiento por agua está conectado en la máquina
(figura 5).
Arranque de la máquina
1. Ajustar la velocidad de trabajo, girando el husillo de
taladro y, al mismo tiempo, poniendo la manija de
cambio en la posición deseada (Figura 6).
2. Presionar completamente el interruptor.
• Si se desea, presionar el botón de Smartstart™.
• dass das Gerät einen geerdeten Stromanschluss hat,
bei dem die Netzspannung mit der Spannung
übereinstimmt, die auf dem Schild auf der Unterseite
des Geräts steht (Abb. 4).
• dass die richtige Kleidung und Schutzausrüstung
getragen werden.
• dass die Wasserkühlung an das Gerät angeschlossen
ist (Abb. 5).
Start des Geräts
1. So wird die Arbeitsdrehzahl eingestellt: gleichzeitig an
der Bohrspindel drehen und Schaltdrehknopf in die
gewünschte Position drehen (Abb. 6).
2. Den Stromschalter ganz eindrücken.
• Gegebenenfalls den Smartstart™-Knopf eindrücken.
• La machine est branchée à une prise de terre de
protection dont la tension de réseau est conforme à
celle indiquée sur la plaque signalétique située sur la
partie inférieure de la machine (fig. 4).
• Des vêtements et un équipement de protection adaptés
sont utilisés.
• Le refroidissement par eau est activé sur la machine
(fig. 5).
Démarrage de la machine
1. Régler la vitesse de travail en tournant la broche et en
réglant simultanément le sélecteur de vitesse sur la
position souhaitée (fig. 6).
2. Enfoncer entièrement l’interrupteur.
• Appuyer le cas échéant sur le bouton Smartstart™.

GB
E
D
F
17
Drilling
Changing speed:
• Speed changes may only be made when the drill is
switched off.
• Check that the gear knob is in the right position when
changing speed. When it is in the right position, you
will feel a "click". If it is not in the right position, turn the
drill spindle while moving the gear knob to the right
position.
When drilling outdoors:
• Always use extension cables that are approved for
outdoor use.
When drilling in roofs and the like:
• Use a water collector to avoid water penetrating into the
drill.
• The drill must be covered with plastic or the like in order
to prevent water penetrating into the drill.
NOTE!
The air intake must not be covered.
Taladrado
Cambio de velocidad:
• El cambio sólo debe hacerse con la máquina parada.
• Comprobar que la manija de cambio se pone en la
posición correcta al cambiar la velocidad. Si se ha
puesto en la posición correcta, suena un "chasquido". Si
no se ha puesto en posición correcta, girar el husillo de
taladro y al mismo tiempo poner la manija en la posición
deseada.
Para taladrar a la intemperie:
• Usar siempre cables de empalme homologados para
uso en intemperie.
Para taladrar en techos y similares:
• Utilizar un colector de agua para impedir que entre agua
en la máquina.
• La máquina debe cubrirse con un plástico o similar para
impedir que entre agua en ella.
¡ATENCIÓN!
No se debe tapar la toma de aire.
Bohren
Drehzahlumschaltung:
• Die Maschine muss zuvor ausgeschaltet werden.
• Kontrollieren, dass der Schaltdrehknopf bei der
Drehzahlumschaltung in die richtige Lage kommt. In der
richtigen Lage ist ein Klicken zu spüren. Falls die Lage
nicht richtig ist, an der Bohrspindel drehen und dabei
gleichzeitig den Schaltdrehknopf in die gewünschte
Lage bringen.
Beim Bohren im Freien:
• Nur Verbindungskabel verwenden, die für den Gebrauch
im Freien zugelassen sind.
Beim Bohren in Dächern u. ä.:
• Wasser in einem Gefäß auffangen, um ein Eindringen in
das Gerät zu verhindern.
• Das Gerät mit Plastik o. ä. abdecken, damit kein Wasser
eindringen kann.
BITTE BEACHTEN!
Der Lufteinlass darf nicht überdeckt werden.
Perçage
Changement de vitesse :
• Le changement de vitesse doit se faire uniquement
lorsque la machine est éteinte.
• Contrôler que le sélecteur de vitesse est réglé sur la
bonne position lors du changement de vitesse. Lorsque
la bonne position de réglage est obtenue, un « clic » se
fait entendre. Si le sélecteur n’est pas réglé sur la bonne
position, tourner la broche et régler en même temps le
sélecteur sur la position souhaitée.
En cas de perçage à l'extérieur :
• Toujours utiliser des câbles de raccordement agréés
pour une utilisation à l’extérieur.
En cas de perçage dans un toit ou élément similaire :
• Utiliser un collecteur d'eau pour éviter l’infiltration de
l’eau dans la machine.
• La machine doit être recouverte avec du plastique ou
matériau similaire pour empêcher l’infiltration d'eau.
ATTENTION !
L’admission d’air ne doit pas être recouverte.

E
GB
D
F
18
Using the Drill
Consider the following when using the drill:
• When using Smartstart™, the drill has a very low power
output. As a result, normal drilling cannot be carried out
with this function.
• Keep your hands at a safe distance from the drill spindle
and drill bit when the drill is running.
• Keep an eye open for oil or water leakage. If water or oil
trickles out from the drill, the seals must be replaced.
Cooling:
If necessary, run the drill unloaded for a minute or two to
cool the motor.
Empleo de la máquina
Aspectos que se deben tener en cuenta al emplear la
máquina:
• Para usar Smartstart™, la máquina debe funcionar con
potencia muy baja. Por ello no se puede efectuar el
taladrado normal en esta modalidad.
• Mantener las manos apartadas del husillo de taladro y
la broca cuando funciona la máquina.
• Prestar atención a las fugas de aceite o de agua. Si hay
fugas de agua o aceite en la máquina, se deben
cambiar las juntas.
Refrigeración:
Si es necesario, hacer funcionar la máquina descargada
durante aproximadamente un minuto para enfriar el motor.
Die Benutzung des Geräts
Bei der Benutzung des Geräts bitte folgende Punkte
beachten:
• Wenn Smartstart™ gewählt wurde, arbeitet das Gerät
mit sehr niedriger Leistung. Bei dieser Einstellung ist
kein normales Bohren möglich.
• Mit den Händen nicht zu nahe an die Bohrspindel
kommen, wenn das Gerät läuft.
• Auf Öl- oder Wasserleckage achten. Wenn Wasser oder
Öl aus dem Gerät austreten, müssen die Dichtungen
ausgewechselt werden.
Kühlung:
Bei Bedarf das Gerät ein paar Minuten lang unbelastet
laufen lassen, um den Motor abzukühlen.
Utilisation de la machine
Observer les points suivants lors de l’utilisation de la
machine :
• La puissance de la machine est très réduite lorsque la
fonction Smartstart™ est utilisée. C'est pourquoi ce
réglage ne permet pas de réaliser un perçage normal.
• Garder les mains éloignées de la broche et percer
lorsque la machine tourne.
• Attention aux fuites d’huile et d’eau. En cas de fuite
d’eau ou d’huile, les joints d’étanchéité doivent être
remplacés.
Refroidissement :
Si nécessaire, laisser la machine tourner à vide une minute
environ pour refroidir le moteur.

GB
E
D
F
19
Slip clutch:
The drill is equipped with an electronic and a mechanical
slip clutch. The electronic clutch makes the motor pulse
when the drill is overloaded above a certain level. The
mechanical clutch ensures that the cogwheels are not
damaged before the electronics cut the power.
• Reset the drill by reducing the load. The drill returns to
normal speed and drilling can continue.
Electronic overload protection:
This protection comes into effect when the motor has been
overloaded for a short time. If the drill gets stuck in the
material, the power is cut immediately.
• Reset the drill by first releasing the switch and then
pressing it again.
Acoplamiento deslizante:
La máquina está equipada con un acoplamiento electrónico
y un acoplamiento mecánico deslizante. El acoplamiento
electrónico hace pulsar el motor cuando la máquina es
sobrecargada por encima de un determinado nivel. El
acoplamiento mecánico impide que se dañen las ruedas
dentadas antes de que la electrónica corte la corriente.
• Restablecer la máquina reduciendo la carga. Entonces
la máquina vuelve a la velocidad normal y se puede
continuar taladrando.
Protección contra sobrecarga electrónica:
La protección se activa cuando el motor ha estado
sobrecargado por un tiempo limitado. Si la máquina se
atasca en el material, la corriente es cortada de inmediato.
• Para restablecer la máquina, soltar el interruptor y
presionarlo de nuevo.
Gleitkupplung:
Das Gerät ist mit einer elektronischen und einer
mechanischen Gleitkupplung ausgerüstet. Die elektronische
Gleitkupplung sorgt dafür, dass der Motor pulsiert, wenn er
über ein bestimmtes Niveau hinaus belastet wird. Die
mechanische Gleitkupplung verhindert, dass die Zahnräder
beschädigt werden, bevor die Elektronik die Stromzufuhr
unterbricht.
• Durch Senken der Belastung wird das Gerät in
Ausgangslage gebracht. Daraufhin gehen die
Drehzahlen in den Normalbereich zurück, und die
Bohrarbeit kann wieder aufgenommen werden.
Elektronischer Überlastungsschutz:
Der Schutz greift dann ein, wenn der Motor kurzfristig
überlastet wird. Die Stromzufuhr wird sofort unterbrochen,
wenn das Gerät im Material festfährt.
• Den Stromschalter erst loslassen und dann wieder
eindrücken, um die Maschine rückzustellen.
Accouplement à glissement :
La machine est équipée d’un accouplement à glissement
électronique et d’un accouplement à glissement mécanique.
Avec l’accouplement électronique, des à-coups sont
produits dans le moteur lorsque la machine est sollicitée au-
delà d’un certain niveau. L'accouplement mécanique
empêche les roues dentées de s'endommager avant que
l’électronique coupe le courant.
• Pour remettre la machine en service, réduire la charge.
La machine revient alors à un régime normal et le
perçagepeut continuer.
Protection électronique contre les surcharges :
La protection se déclenche lorsque le moteur est trop
sollicité pendant une période limitée. Si la machine reste
bloquée dans le matériau, couper le courant
immédiatement.
• Pour remettre la machine en service, relâcher d'abord
l’interrupteur, puis l’enfoncer à nouveau.

E
GB
D
F
20

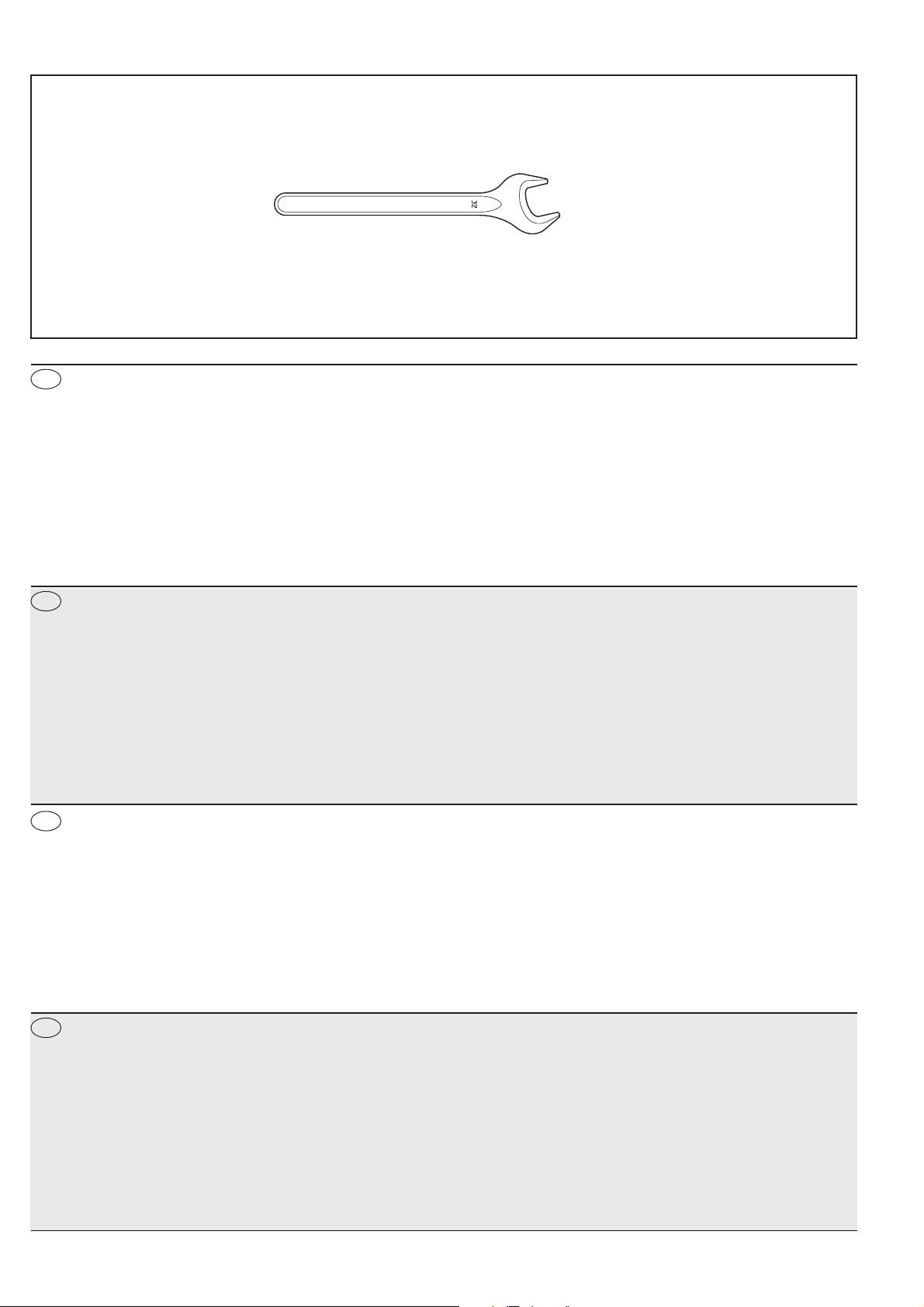

Fig. 7
Changing the Drill Bit
In order to change the drill bit, do as follows:
1. Pull out the plug.
2. Get:
• The new drill bit.
• The supplied open-end spanner (Fig. 7).
• Water-resistant grease.
3. Remove the old drill bit using the open-end spanner.
4. Apply water-resistant grease to the thread of the new
drill bit.
5. Attach the drill bit using the open-end spanner (Fig. 7).
Before the drill is started, carefully check that the new bit is
firmly attached.
Cambio de broca
Procedimiento de cambio de broca:
1. Desenchufar.
2. Preparar:
• La broca nueva.
• La llave fija incluida en la entrega (figura 7).
• Grasa hidrófuga.
3. Desmontar la broca vieja con la llave fija.
4. Aplicar grasa hidrófuga en la rosca de la broca nueva.
5. Montar la broca con la llave fija (figura 7).
Antes de arrancar la máquina, comprobar que la broca
nueva esté bien fijada.
Bohrer auswechseln
Zum Auswechseln der Bohrer wie folgt vorgehen:
1. Den Netzstecker ziehen.
2. Folgendes bereit legen:
• Den neuen Bohrer.
• Den mitgelieferten festen Schlüssel (Abb. 7).
• Wasserfestes Fett.
3. Den alten Bohrer mit Hilfe des festen Schlüssels
entfernen.
4. Das Gewinde des neuen Bohrers mit wasserfestem Fett
bestreichen.
5. Den Bohrer mit Hilfe des festen Schlüssels befestigen
(Abb. 7).
Vor dem Start des Geräts sorgfältig prüfen, ob der neue
Bohrer ganz fest sitzt.
Remplacement du trépan
Pour remplacer le trépan, procéder comme suit :
1. Débrancher la machine.
2. Préparer :
• Le nouveau trépan.
• La clé à ouverture fixe fournie (fig. 7).
• De la graisse résistant à l’eau.
3. Retirer le trépan à l’aide de la clé à ouverture fixe.
4. Étaler de la graisse résistant à l’eau sur le filetage du
nouveau trépan.
5. Monter le trépan à l’aide de la clé à ouverture fixe (fig. 7).
Avant de démarrer la machine, s’assurer que le nouveau
trépan est solidement fixé.
