DINGLI AMWP-8100 Installation guide
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
1/48
培训资料
（Training Files）
AMWP-8100
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
2/48
操作
OPERATION
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
3/48

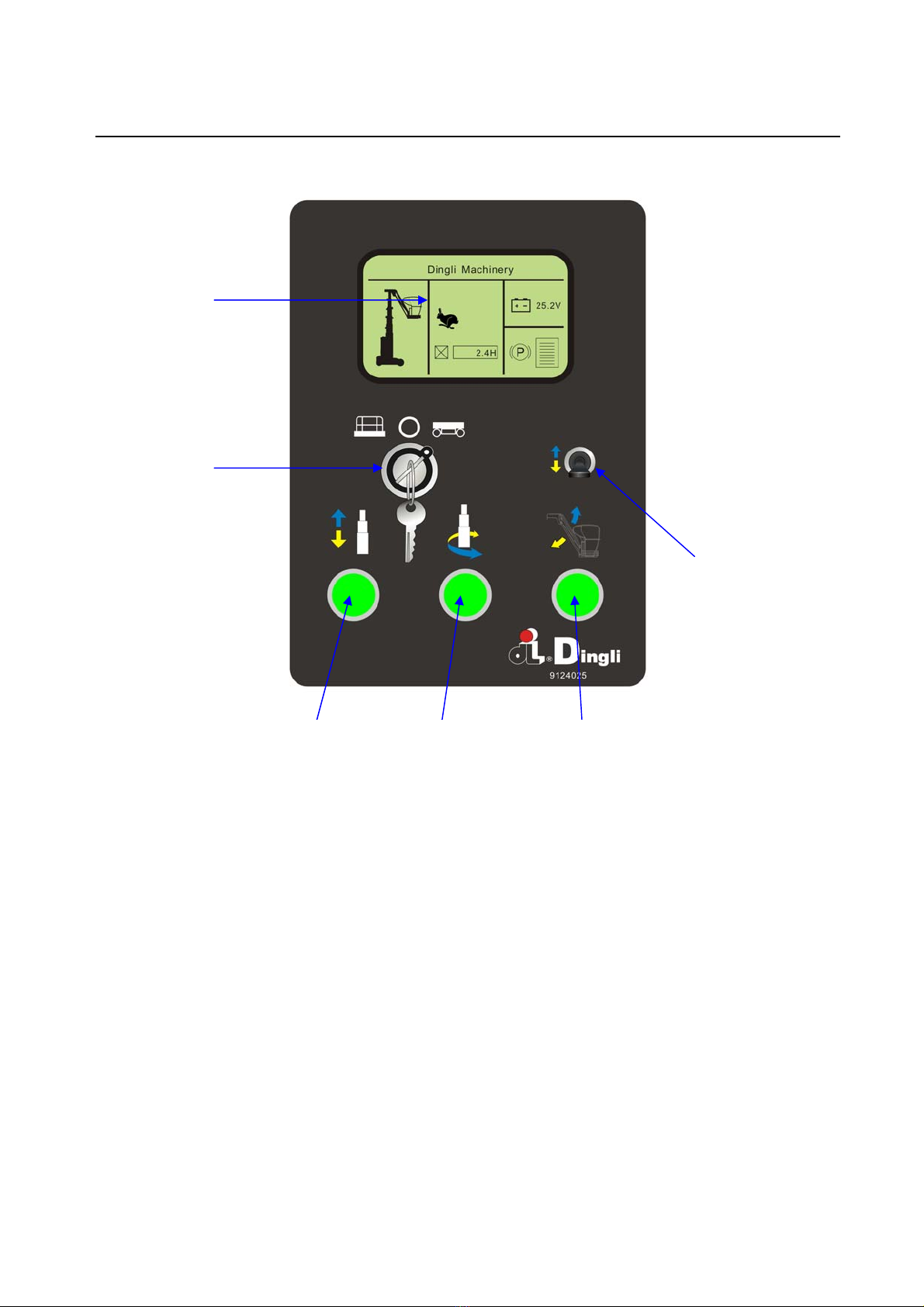

1、地面控制器（Ground Control Panel ）
○
6
1 显示屏（LED）
信息显示和参数设定（Information display
and parameters setting）
2 控制台选择开关（Key switch for platform
/ off / ground control selection）
3 臂式升降选择按钮
（Mast telescoping select button）
持续按住按钮激活桅柱升降功能
（Push and hold the button to active Mast
elevation/lowering function）
4 回转选择按钮（Mast slew select button）
持续按住按钮激活桅柱回转功能
（Push and hold the button to active Mast
elevation/lowering function）
5 小臂选择按钮（Jib select button）
持续按住按钮激活小臂升降功能（Push
and hold the button to active Jib elevation
/lowering function）
6 动作开关（Movement function switch）
往上拨：桅柱上升/逆时针回转/小臂上升
（Move upwards: mast elevation, counter
clockwise turntable rotation or jib elevation）;
往下拨：桅柱下降/顺时针回转/小臂下降
（Move downwards: mast lowering, lockwise
turntable rotation or jib lowering）
○
3○
4○
5
○
1
○
2
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
4/48

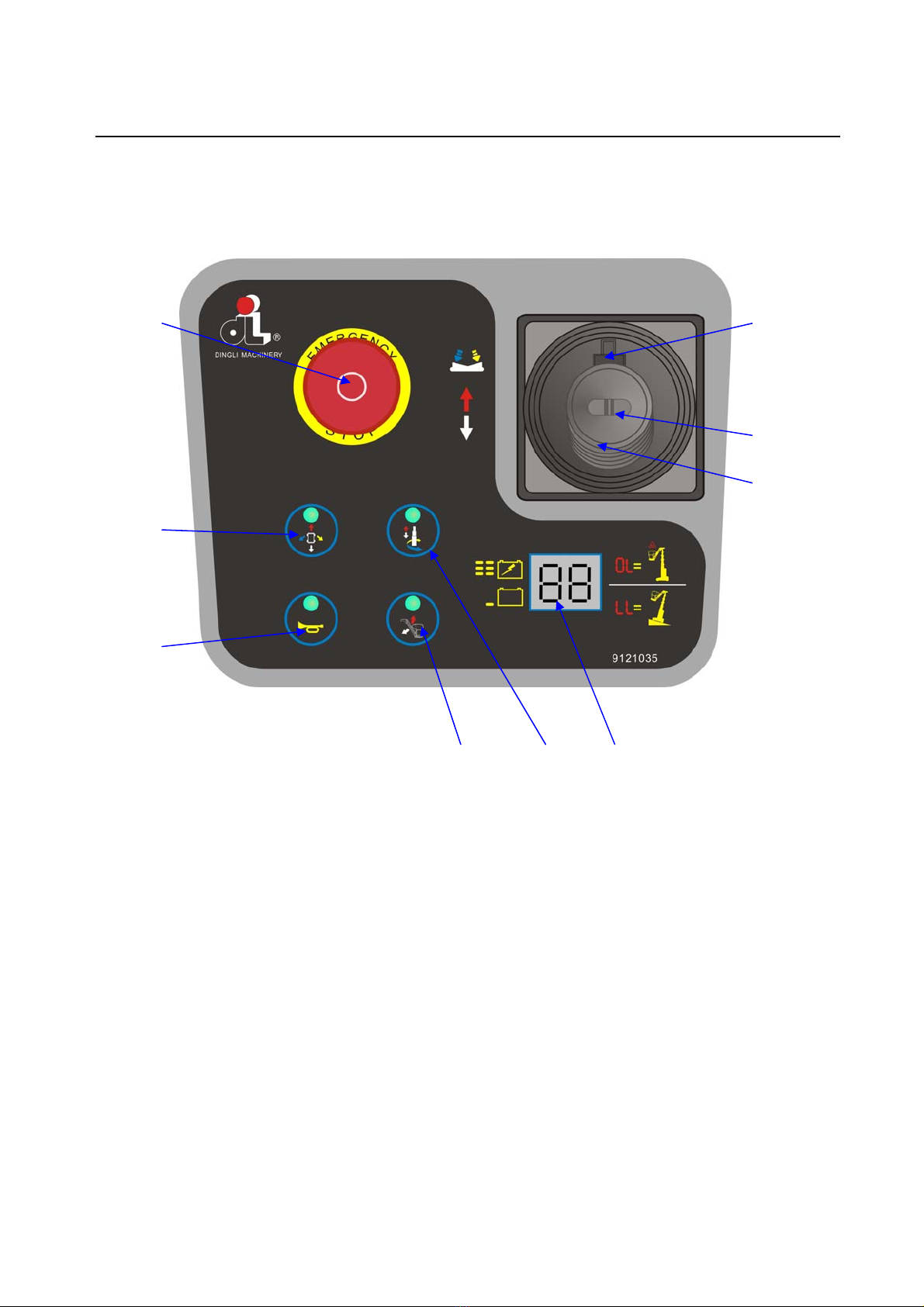

2.平台控制（Platform Control Panel）
1 功能辅助开关（Function enable switch）
2 拇指开关：行走转向功能/转台回转功能
（Thumb rocker switch for steer/Turntable
slew functions）
3 比例控制手柄（Proportional control
handle）
4 故障代码显示和电池电量显示（Fault code
dislay and battery level indicator）
5 桅柱升降选择按钮（Mast elevation select
button）
持续按住按钮激活桅柱升降功能（Push
and hold the button to active Mast elevation
/lowering function）
6 小臂升降选择按钮（Jib elevation select
button）
持续按住按钮激活小臂升降功能（Push
and hold the button to active Jib elevation
/lowering function）
7 喇叭（Horn）
8 行走功能按钮（Drive function select
button）
9 紧急停止按钮（Red Emergency Stop
button）
○
9
○
8
○
7
○
6○
5○
4
○
1
○
2
○
1
○
2
○
3
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
5/48
3.刹车释放(Brake release)
3.1 用楔子垫住车轮，以防止机器滚动。
(Chock the wheels to prevent the machine from rolling.)
3.2 将地面和平台控制器上的红色“紧急停机”按钮均拉出到“开”位置。
(Pull out the red Emergency Stop button on both the ground and platform controls to the
on position.)
3.3 打开钥匙开关选择地面控制，按住桅柱上升按钮和小臂上升按钮5秒以上，待等到蜂鸣
器发出 嘀嘀的响声后；显示器出现W28和W41循环提示。刹车已经释放。如果你想关掉刹
车释放，只需关掉下控的钥匙开关。
（Turn on the keyswitch to Ground control position, press and hold the mast lift button
and Jib lift button more than 5s until the beeper is working, the brake is released when
W28 and W41 is displayed alternately. If you want to close the brake release, just turn off
the key switch）
3.4 将地面和平台控制器上的红色“紧急停机”按钮均推到“关”位置。
(Push the red Emergency stop button on both the ground and platform controls to the off
position.)
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
6/48
液压系统
Hydraulic system
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
7/48

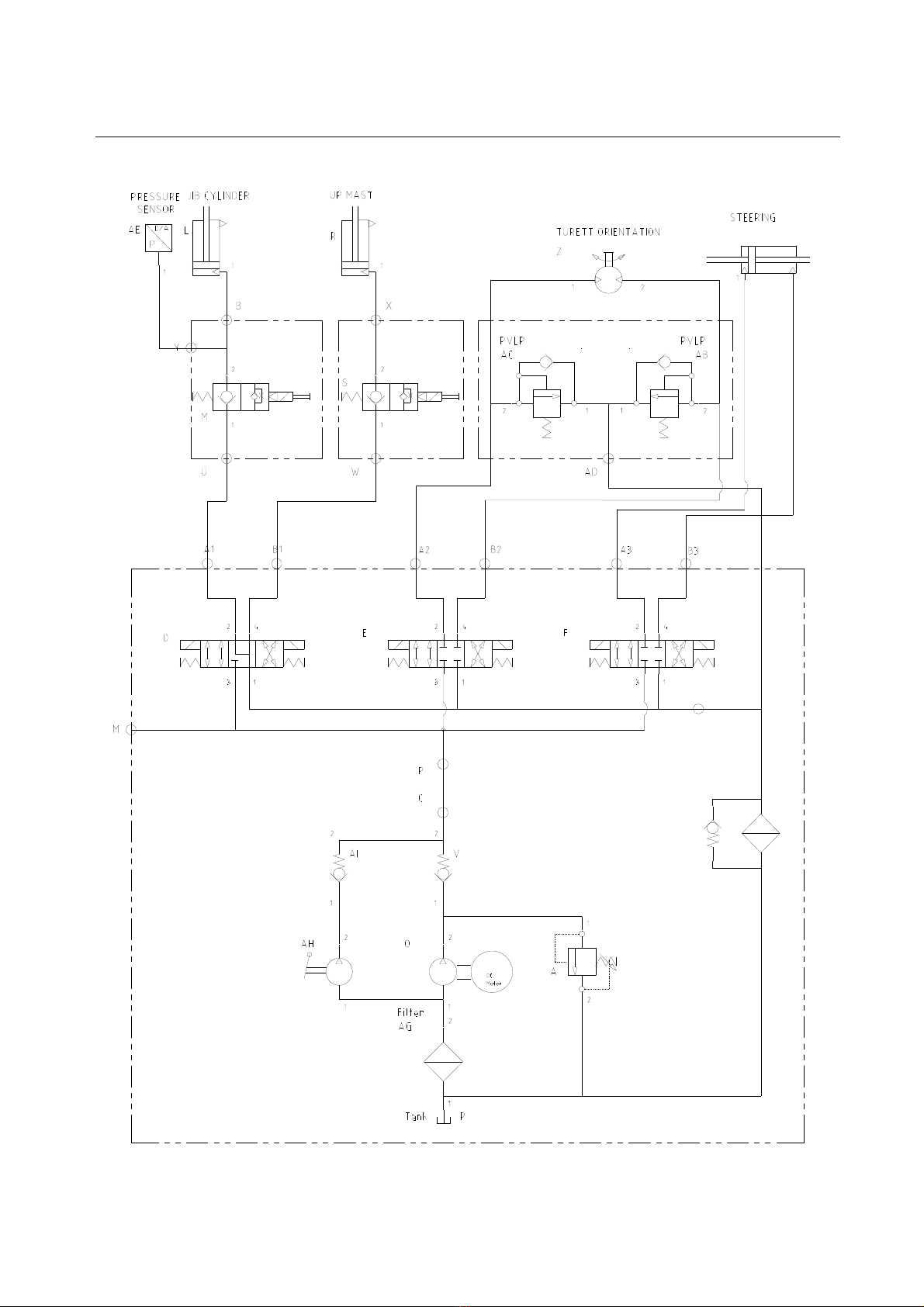

1. 液压原理图（Hydraulic schematic）
T
2
AA
1
2
AJ
Filter
2
1
AK
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
8/48
1.1 阀块（Manifolod）
1
4
3
2
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
9/48
1、左右转向电磁阀
(Left/Right steering solenoid)
2、底座回转电磁阀
(Turntable left/right slew solenoid)
3、桅柱上升电磁阀
(Mast elevation solenoid)
4、小臂上升电磁阀
(Jib elevation solenoid)
5、小臂下降电磁阀
(Jib lowering solenoid)
6、桅柱下降电磁阀
(Mast lowering solenoid
6
5
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
10/48
电控系统
Electric control system
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
11/48
1.主要控制元器件（Major parts）
序号 配件 描述
1
主控制器
ECU
整台机器的大脑，所有的输入输出都有它控制。
（ECU Control all input and output signal.）
2
水平传感器
Tilt sensor
X轴设定最大倾斜角度 2.5 度为最大角度，Y轴设
定最大倾斜角度为 2.5 度，当底盘在起升状态倾斜
角度超过设定值，控制器发出倾斜报警并限制机器
行走和起升的功能。
（The angle setting of X axle is 2.5 degrees and
the angle setting of Y axle is 2.5 degrees.If the
chassis angle more than the setting in elvated
position,the tilt sensor alarm and stop drive and
lift function。）
3
ZAPI 行走控制器 用于比例控制驱动和起升电机的转速。（Motor
controller for drive/lift and steering function.）
4
泵电机
Pump motor
带动泵转动，驱动液压油运动实现功能。(Electric
motor with hydraulic pump for lift function)
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd

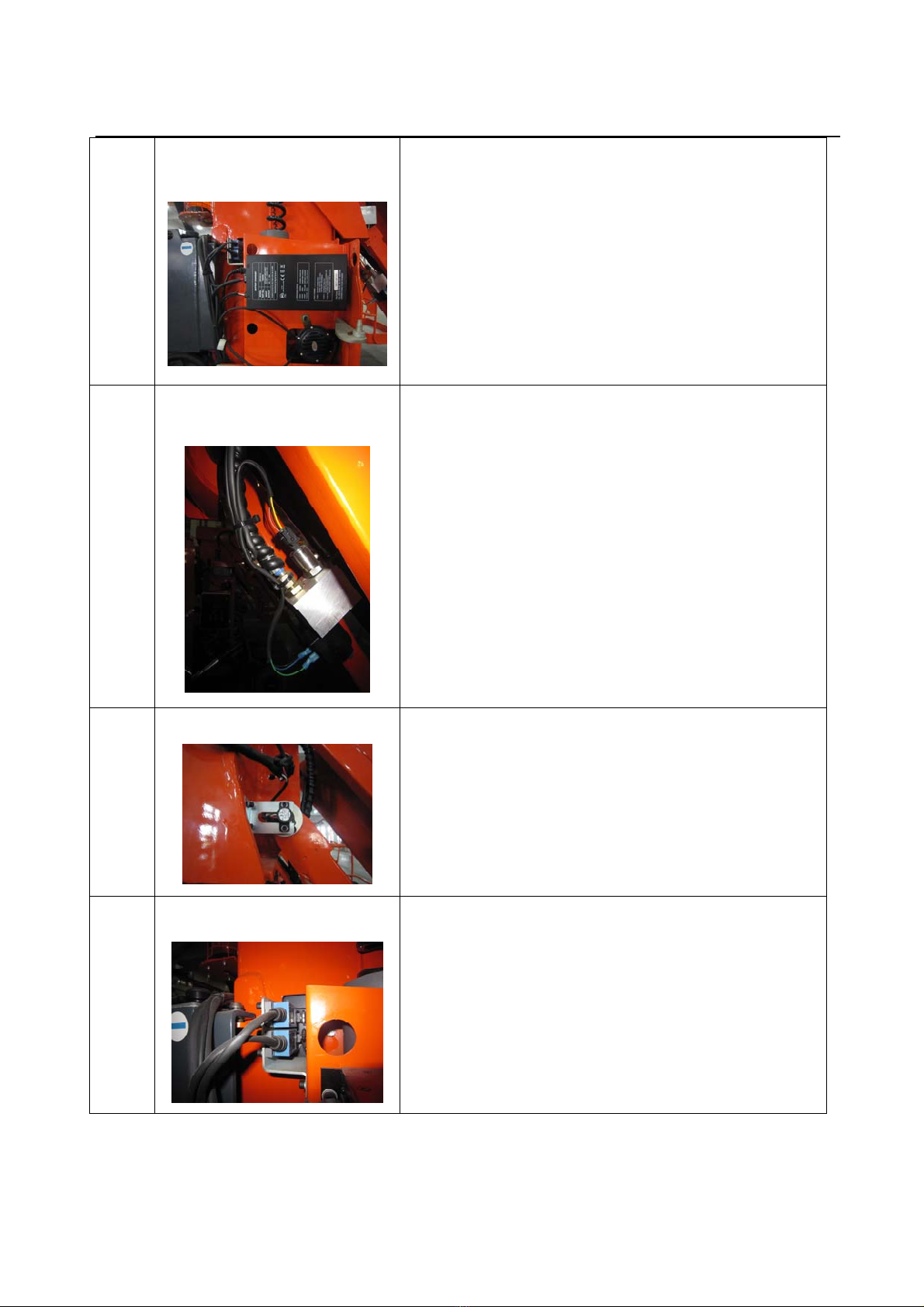

12/48
5
充电器
Charger
给机器上的电池充电。机器在充电过程中切断控制
回路里的总电源。
（To charge the batteries; the control power will
be cut off when charging.）
6
压力传感器
Pressure sensor
实时监测小臂起升的压力，并配合小臂上的转角电
位计，来实现超载报警并限制起升状态行走和起升
的功能。(Working with jib angle potentiometer to
monitor the Jib hydraulic oil pressure for getting
platform overload warning function)
7
小臂转角电位计
来检测小臂角度的转角电位计
（To monitor the jib angle postion）
8
上限位开关
Up limit switch
桅柱起升最大位置限制开关。
（The maximum limit switch for lift; to cut off the
lift function if activitied）
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
13/48
9
行走速度开关
Drive speed switch
控制在起升状态慢速行走，收拢状态高速行走。
（To control low drive speed in elvated position
and high drive speed in lowest position.）
10
坑洞保护开关
Pot-hole switch 控制在起升状态慢速行走，收拢状态高速行走。实
现当起升状态两侧坑洞开关没有打开状态的报警并
限制行走和起升的功能。
（To control low drive speed in elvated position
and high drive speed in lowest position；the
machine will warn and limit drive and lift function
if the pothole switches are not activited in
elevated position）
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
14/48

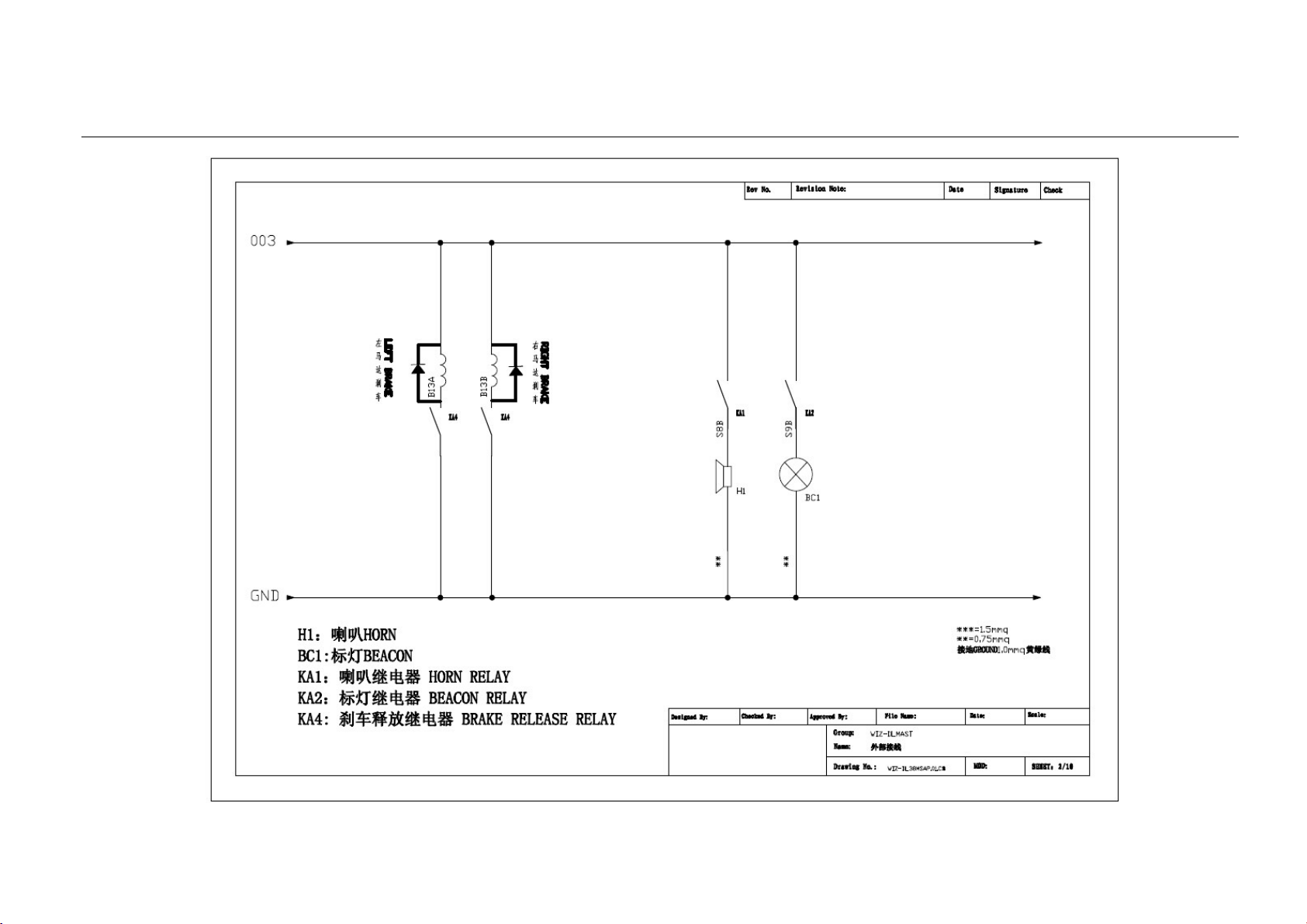

2、电路图（Electric schematic）
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
15/48
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
16/48
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
17/48
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
18/48
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
19/48
浙 江 鼎 力 机 械 股 份 有 限 公 司
Zhejiang Dingli Machinery Co.,Ltd
20/48
