DITALIA CM-08 Installation guide

Instruções de Montagem
Assembling Instructions / Instrucciones de Montaje
Antes de montar seu móvel, leia cuidadosamente o Manual de Instruções e o mantenha para futuras consultas.
OBRIGADO.
Before assembling your furniture, read the Assembly Instructions carfully, and take care of for future consultation.
THANKS.
Antes de armar su muebele, lea el Manual de Instrucciones cuidadosamente y consérvelo para futuras referencias.
GRACIAS.

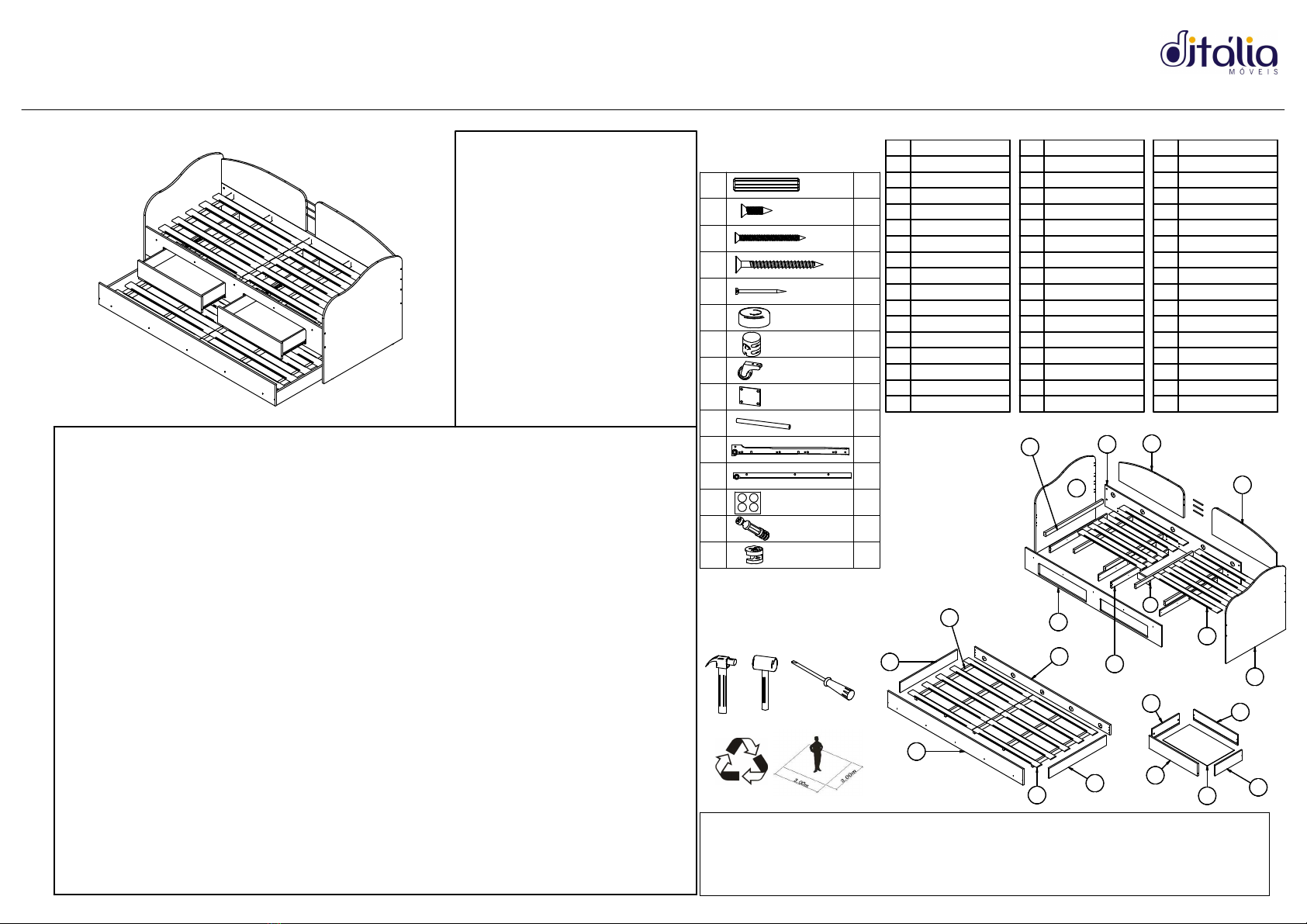

Lista de ferragens
Hardware list
Lista de materiales
A
B
C
D
F
G
H
I
J
L
M
N
X
Y
Lista de peças / Parts lists / Lista de piezas
www.ditalia.com.br
CM-08 Sofá Bibox
Sofa + Auxiliary Bed w/ Drawers
Sofá + Cama Auxiliar c/ Cajones
Rev.: 06 - 07/08/2014
48
32
32
08
65
04
08
04
02
03
02
36
08
08
O
02
ø3,5 x 14
ø4,0 x 40
ø5,0 x 50
06
16
15
08
09 16 20 18
07
18 19
N° Part
01 Right Side
02 Left Side
03 Back
04 Curved Back
05 Front
06 Support
07 Drawer Front
08 Plataform Stand
09 Plataform
10 Crossbar
14 Auxiiary Bed Back
15 Auxiliary Bed Front
16 Auxiliary bed Side
18 Drawer Side
19
20
Drawer Back
Drawer Botton
N° Pieza
01 Lateral Derecha
02 Lateral Izquierda
03 Revés
04 Revés Curva
05 Frente
06 Apoyo
07 Frente Cajón
08 Soporte de Lastro
09 Lastro
10 Traviesa
14 Revés Cama Auxiliar
15 Frente Cama Auxiliar
16 Lateral Cama Auxiliar
18 Lateral Cajón
19
20
Revés Cajón
Fondo del Cajón
01
09
06
05
08
02
04
03
04
10
N° Peça
01 Lateral Direita
02 Lateral Esquerda
03 Costa
04 Costa Curva
05 Frente
06 Montante
07 Frente Gaveta
08 Suporte de Lastro
09 Lastro
10 Travessa
14 Costa Cama Auxiliar
15 Frente Cama Auxiliar
16 Lateral Cama Auxiliar
18 Lateral Gaveta
19 Costa Gaveta
20 Fundo de Gaveta
Ferramentas Necessárias /
Hardware / Herramientas
CERTIFICADO DE GARANTIA
A Ditália Móveis Industrial Ltda. assegura aos seus clientes garantia de seus produtos contra qualquer defeito de fabricação ou de material que neles se apresentem.
Disposições
A Ditália Móveis Industrial Ltda. irá a seu critério, consertar ou substituir este produto, se constatar que ele apresenta defeitos de fabricação ou de material, desde que este não seja
submetido a reparo por terceiros. Caso algum material utilizado na fabricação do móvel como laminado, puxador, dobradiça, aramado, ou qualquer outro acessório esteja fora de linha à
época da solicitação do reparo, o mesmo será substituído por similar de qualidade equivalente disponível no mercado.
Prazos
A garantia fornecida pela Ditália Móveis Industrial restringe-se aquela prevista no Artigo 26, II, do Código de Defesa do Consumidor Brasileiro – 90 (noventa) dias.
Perda de Garanti a
Estão exclusos da garantia danos causados por água, maresia, cupim, brocas, pragas de madeira em geral, bem como, o uso inadequado de materiais de limpeza, tais como: palha de
aço, redutores e abrasivos. Esta garantia torna-se nula e sem efeito se o produto sofrer qualquer dano provocado por acidentes, negligência ou uso inadequado: alargamento de encaixes de
dobradiças ou empenos decorrentes de excesso de esforço ou peso sobre as portas e gavetas e serviços executados por terceiros. Desgaste normal do tempo decorrente do uso e a
existência de agentes externos capazes de influenciar em sua conservação importam na extinção da garantia. Exposição à luminosidade ou calor excessivo pode causar alterações na cor
original do produto, razão pela qual esta alteração na cor original do produto não está coberta por nenhuma garantia.
Observações Finai s
A garantia deverá ser exercida no prazo indicado neste certificado, perante a loja em que foi adquirido o produto mediante apresentação da Nota Fiscal de Compra. Mesmo quando o
móvel necessitar de consertos ou ajustes não inclusos na garantia, estes serviços estarão disponíveis ao cliente mediante orçamento.
Ao solicitar assistência técnica, informar o número do lote que encontra-se na etiqueta da caixa.
WARRANTY CERTIFICATE
D’itália Móveis Industrial Ltda. ensures its customers guarantee of its products against any defects of manufacture or of material .
Provisions
D’itália Móveis Industrial Ltda. repairs or replaces this product in case of defect of manufacture or of material just if it had not been repaired by a third part. If any material used in the
manufacture of the furniture, as laminate, handle, hinge, wireframe, or any other accessory will be discontinued when the repairment is requested, it will be replaced by a similar one
considering equivalent quality available in the market.
Deadlines
The warranty provided by Ditalia Furniture Industrial restricted to that provided for in Article 26, II, of the Code of Consumer Protection - ninety (90) days.
Loss of Warranty
The warranty excludes damage caused by water, maresia, termites, drills, wood pests in general, as well as the inappropriate use of cleaning materials, such as steel wool, reducers and
abrasive. This warranty becomes null and void if the product suffers any damage caused by accident, neglects or inappropriate use: enlargement of hinge fittings or warpages due to excessive
effort or weight on the doors and drawers, and services provided by third parts. Normal wear because of the use time and the existence of external agentes capable of influencing its
conservation cause extinction of warranty. Exposure to sunlight or excessive heat may cause changes in the original color of the product, which is why this change in the original color of the
product is not covered by any warranty.
Final Remarks
The guarantee must be exercised within the time specified in this certificate, at the store where the product was purchased by submitting the Purchase Invoice / Receipt . Even when the
furniture needs repair or adjustments not included in the warranty, these services will be available for the customers by budget.
When requesting technical assistance, inform the Batch Number that is on the box label.
CERTIFICADO DE GARANTÍA
Ditalia Furniture Industrial Ltda. asegura a sus clientes y garantiza sus productos contra defectos de fabricación o de material que esté presente en ellos.
Provisiones
Ditalia Furniture Industrial Ltda. Irá a su elección, reparar o reemplazar este producto, si parecer que hay defectos de fabricación o materiales, desde que este no se haya sido sometido a la
reparación por parte de terceros. Si cualquier material utilizado en la fabricación de muebles y laminado, mango, bisagra, cable, o cualquier otro accesorio que haya sido pedido cuando se
solicite la reparación, será reemplazado por outro calidad similar disponible en el mercado .
Plazos
La garantía proporcionada por Ditalia Muebles Industrial restringido a la prevista en el artículo 26, II, de la Ley de Protección al Consumidor - noventa (90) días.
Garantía Void
La garantía no incluye daños causados por el agua, niebla salina, termitas, perforadores, las plagas de la madera en general, así como el uso inadecuado de los materiales de limpieza, tales
como lana de acero y abrasivos. Esta garantía queda anulada si el producto sufre daños causados por accidente, negligencia o mal uso: ampliar accesorios bisagras o deformaciones debido
a la tensión excesiva o el peso de las puertas y los cajones y los servicios prestados por terceros. El desgaste normal del tiempo debido al uso y la existencia de agentes externos que puedan
afectar a su conservación en la extinción de la garantía. La exposición a la luz solar o al calor excesivo puede causar cambios en el color original
del producto, pero el cambio en el color original del producto no está cubierto por la garantía.
Observaciones finales
La garantía debe ser ejercida dentro del plazo especificado en el presente certificado, en la tienda donde se compró el producto, presentando la factura de compra. Incluso cuando los
muebles necesitan
reparaciones o ajustes no incluidos en la garantía, estos servicios estarán disponibles para el cliente en el presupuesto.
Cuando solicite asistencia técnica, informe el número de lote que se encuentra en la etiqueta de la caja.
Notas especiais:
01 - Examine completamente todas as peças do móvel antes de
iniciar o trabalho.
02 - Recomenda-se montar o móvel conforme este manual de
montagem, em caso de dúvida contate a empresa.
03 - É de responsabilidade do montador seguir as instruções do
Manual de Montagem, que são fundamentais para garantir a
estrutura do móvel.
Special Notes:
01 - Examine carefully all parts of the furniture before starting the
work.
02 - It is recommended to assemble the furniture as this assembly manual, if in
doubt contact the company.
03 – The assembler has the responsibility of following the
instructions of the Assembly Manual, which are essential to insure
the furniture structure.
Notas Especiales:
01 - Examinar a fondo todas las piezas de los muebles antes de
comenzar el trabajo.
02 - Se recomienda montar el mueble como este manual de
montaje, en caso de duda póngase en contacto con la empresa
03 - Es responsabilidad del instalador de seguir las instrucciones
del Manual de la Asamblea, que son esenciales para asegurar la
estructura del móvil.
Aviso:
Para mais informações consulte o site da empresa, através do
link: www.ditalia.com.br
For more information see the company's website at the following link:
www.ditalia.com.br
Para obtener más información, consulte el sitio web de la compa ía en el siguiente
enlace: www.ditalia.com.br

02
01
F
F
G
G
F
F
G
G
F
G
A
A
A
A
A
A
05
M
03
04
A
06 A
B
B
B
B
A
A
06
2x
2x
2x
M
M
B
06
06
06
06
03
05
C
C
C
C
C
C
C
C
C
C
L
04
L
04
C
D
02
C
D
D
D
D
C
01
05
H
04
04
03 B
03
B
04
04
J
B
17
17
B
B
B
B
N
N
B
N
F
FF
F
08
08
09
09
F
08
HH
HH
2x
10
05 08
03
08
07
X
X
Y
X
2x
4x
2x
2x
X
X
18
17
A
A
Y
X
18
17
17
17 18
19
YY
19
17
17
18
07
Y
X
YX
2x
02
01 03 04
06
05 07 08
09 10 11 12
Instruções de Montagem
Assembling Instructions / Instrucciones de Montaje
CM - 08

14
13 15 16
1817*** 19
Instruções de Montagem
Assembling Instructions / Instrucciones de Montaje
CM - 08
***
A
16
C
A
06
C
CC
C
16
16
15
C
C
C
C
C
C
C
C
C
C
C
08
15
06
08
08
09
F
F
F
F
F
F
F
09
09
09
2x
B
B
08
B
B
B
08
I
I
I
I
I
Fixar rodízios "I"
nos suportes "8"
utilizando
Parafusos "B".
OBS: Para ambas as Camas o tamanho do colchão deverá ser de 188x78x12cm, para Cama Auxiliar respeitar a altura máxima de 12cm.
O peso máximo suportado para cada cama é de 85kg.
Detalhe B
Vista por cima
B
Vista Lateral
FIXAÇÃO RODÍZIOS CAMA AUXILIAR
8
B
Vista por baixo
I
16
6
15
