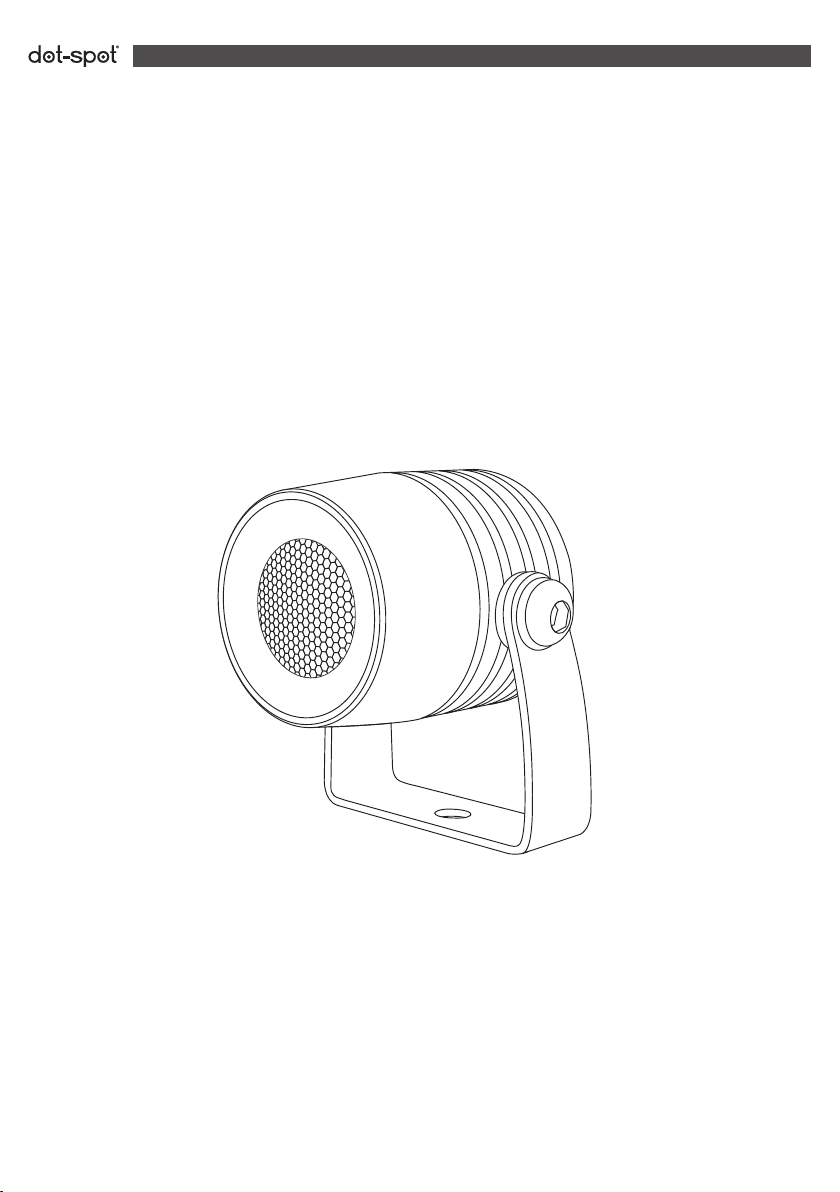

Dot-Spot clarios-mini User manual
dot-spot
clarios-mini
de
І
Bedienungsanleitung
en
І
Operator‘s Manual
Danke!
Vielen Dank, dass Sie sich für den dot-spot clarios-mini Strahler entschieden haben. dot-spot
Produkte werden nach sehr hohen Qualitätsrichtlinien in Deutschland entwickelt und gefertigt. Die
hohe Qualität und lange Lebensdauer der Produkte sind ein aktiver Beitrag zur Ressourcenscho-
nung und zum Umweltschutz.
Inhaltsverzeichnis
Umgang mit der Gebrauchsanleitung
Lieferumfang
Montagewerkzeug
Montagezubehör (optional)
Produktbeschreibung
Technische Beschreibung

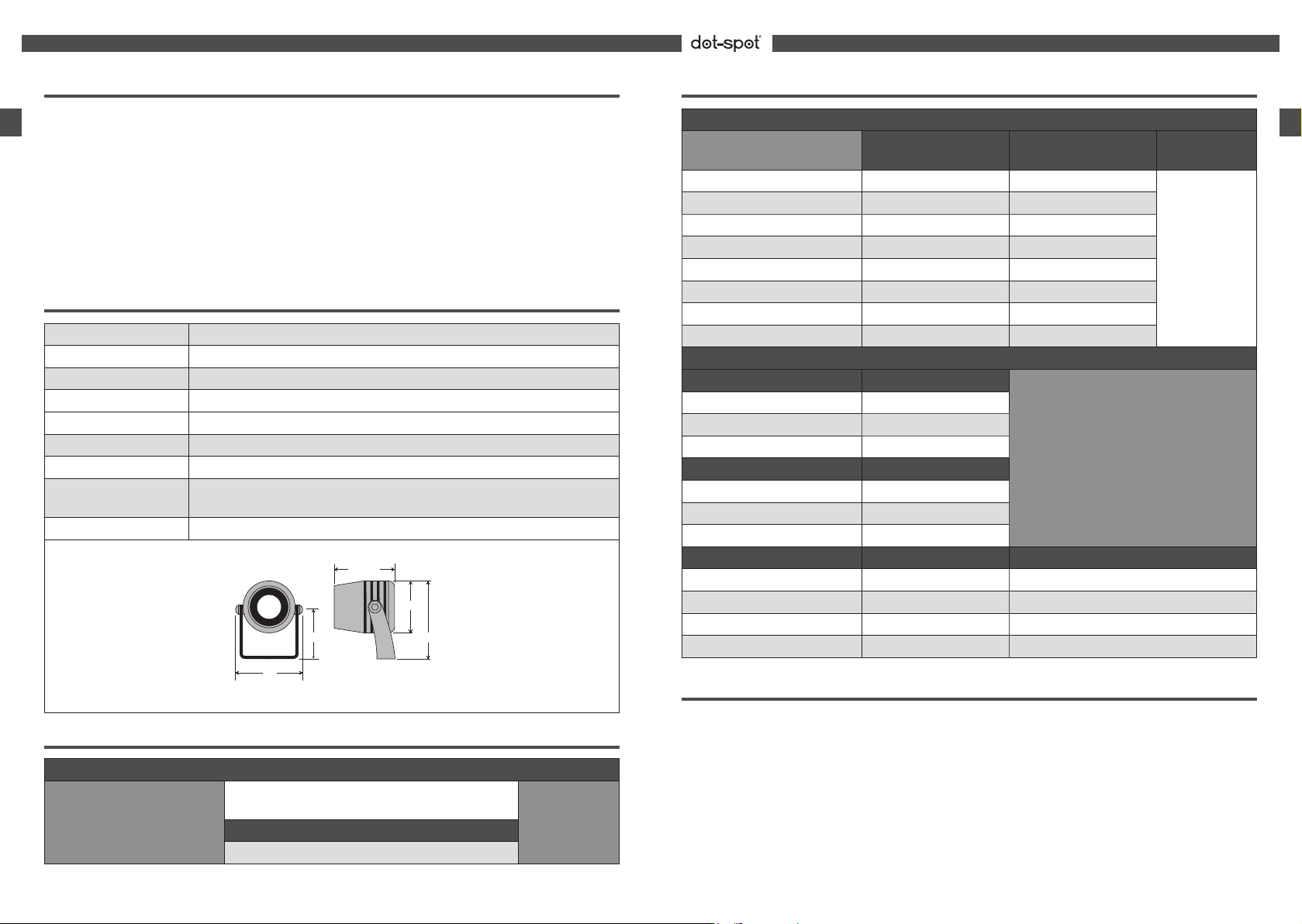

Technische Daten
Ausstattungsvarianten
Modell und Leistung
Lichtfarben
Optik
Elektro-Anschluss
Optionales Sonderzubehör
Sicherheit
Bestimmungsgemäßer Gebrauch
Installation durch den Fachmann
Sicherheitshinweise
Montage
Vorbereitung
Mechanische Montage
Montage mit Erdspieß
Montage mit Montageverlängerung
Montage von anderem Zubehör
Elektrischer Anschluss
Freie Verkabelung
M12 Stecker und Verkabelungssystem
Betrieb
Wartung, Entsorgung
Pege
Leuchtmittel
Entsorgung
Störung, Fehlersuche und -behebung
Garantie
Service
Rücksendung
Servicestelle
de
Umgang mit der Gebrauchsanleitung
Lesen Sie diese Gebrauchsanleitung vollständig durch, bevor Sie den Strahler installieren
oder verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie den Strahler an Dritte weitergeben, geben
Sie auch die Gebrauchsanleitung mit. Die Nichtbeachtung dieser Anleitung kann zu Gefahren für
Personen und Schäden an Gegenständen führen. Für Personen und Sachschäden, die aufgrund
der Nichtbeachtung dieser Gebrauchsanleitung entstehen, übernimmt dot-spot keine Haftung.
Lieferumfang
1 x Leuchte clarios-mini
1 x Bedienungsanleitung
1 x Beipackbeutel mit:
1 x Montagebügel zur Befestigung auf festen Untergründen
1 x Innensechskant-Linsenkopfschraube M6x8 zur Befestigung der Leuchte im Montagebügel
1 x Sprengring M6 zur Schraubensicherung
1 x Kunststoffunterlegscheibe M6
1 x Montageschraube 5 x 50, Kreuzschlitz- / PZ2-Antrieb
1 x Kunststoffdübel S8
Montagewerkzeug
Zur Montage der Leuchte im Montagebügel wird ein Innensechskant-Schlüssel SW4 benötigt.
Bei der Verwendung der Montageschraube zur Befestigung des Montagebügels wird ein Schrauben-
dreher oder Bit–Aufsatz für Kreuzschlitz / PZ Größe 2 benötigt. Je nach Montageuntergrund wird
ein Bohrer Ø 3 oder 8 mm benötigt.
Für die Elektroinstallation bei der Variante mit offenem Kabelende (Bestellnummern .33 ) ist das
benötigte Werkzeug von der gewählten Verbindungstechnik abhängig.
Montagezubehör (optional)
Optional können ein Edelstahl-Erdspieß und Montageverlängerungen zur Anbringung in verschie-
denen Höhen als Sonderzubehör geliefert werden.
Zum Schutz vor Tierverbiss ist ein Marderschutz lieferbar: Länge pro Set ist 50 cm.
Für die Elektroninstallation sind umfangreiches Verkabelungszubehör im M12 Verkabelungssy-
stem, wasserdichte Kabelverschraubungen und Gel-Boxen für freie Verkabelung, sowie Netzteile
und Dimmer für M12 Verkabelungssystem und freie Verkabelung lieferbar.
Produktbeschreibung
EG-Konformitätserklärung
Hiermit erklärt dot-spot Gmbh & Co. KG dass die Leuchte clarios-mini der Richtlinie 2004/108/EG
entspricht und mit CE gelabelt ist.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfüg-
bar: www.dot-spot.de
de
2 3
............................................................................................... 3
........................................................................................................................................ 3
............................................................................................................................... 3
................................................................................................................ 3
.......................................................................................................................... 3
4
................................................................................................................................. 4
........................................................................................................................ 4
4
5
5
5
5
.............................................................................................................................................. 5
5
5
6
................................................................................................................................................ 6
6
6
7
7
7
7
8
9
.................................................................................................................................................. 9
.......................................................................................................................... 9
9
10
10
............................................................................................. 10
.............................................................................................................................................. 11
11
11
12
Produktbeschreibung
Technische Beschreibung
Der clarios-mini Strahler ist ein kompakter Garten- und Objektstrahler mit fest eingebauter 3 W
Hochleistungs-LED. Im Gartenstrahler ist ein Konverter integriert, der den direkten Betrieb an
12 V DC ermöglicht. Das Gehäuse besteht komplett aus V4A Edelstahl und ESG-Glas. Der Schutz-
grad IP 68 ermöglicht auch den dauerhaften Einsatz unter Wasser.
Mit seiner hohen Leuchtkraft sorgt der clarios-mini für die effektvolle Beleuchtung von Bäumen,
PanzenundArchitektur. Er ist stufenlosum360°drehbar,um180°schwenkbarundmitver-
schiedenen Abstrahlwinkeln lieferbar. Das THERMOPROTECT-System verhindert die Überhitzung
des Strahlers und sorgt damit für eine sehr hohe Lebensdauer der LED.
Technische Daten
Ausstattungsvarianten
Ausstattungsvarianten
Sicherheit
Bestimmungsgemäßer Gebrauch
Der Garten- und Objektstrahler clarios-miniistfürdieEffektbeleuchtungvonPanzenundGegen-
ständen und fester Montage bestimmt. Er ist für den Betrieb in gemäßigten Klimazonen und unter
Wasser (Tauchtiefe 1 m) ausgelegt. Die Leuchte ist zum Betrieb an Schutzkleinspannung bestimmt.
Bei detaillierten Lichtplanungen bitte Lichtverteilungskurve (LVK) anfordern.
Installation durch den Fachmann
Die Montage darf nur durch entsprechend ausgebildete Fachkräfte erfolgen.
4 5
Modell und Leistung
clarios-mini 3 W
Artikelnummer
22100.
de
de
Nennspannung 12 V DC
Leistungsaufnahme 3 W
Anschlusskabel 5 m mit offenem Kabelende, 0,3 m oder 5 m mit M12 Stecker
Schutzart Leuchte IP 68, bis 1 m Wassertiefe
Temperaturbereich -25°C–+45°C
Lagertemperatur -40°C–+80°C
Überhitzungsschutz THERMOPROTECT System
Leuchtmittel nicht austauschbar, Marken Hochleistungs-LED,
integrierte Treiberelektronik
Gehäuse V4A Edelstahl; gehärtete Glasscheibe, 4 mm
40 mm
52
mm
47 mm
40 mm
60 mm
Lichtfarben
Artikelnummer Lumen, nur zur allge-
meinen Information Bemerkung
warmweiß, 2700 K .827. 200 lm
1= optimale
Farbmischung
bei RGB nur
mit40°Linse
neutralweiß, 4000 K .840. 243 lm
kaltweiß, 5700 K .570. 295 lm
blau, 470 nm .002. 81 lm
grün, 528 nm .003. 173 lm
amber, 617 nm .004. 122 lm
rot, 625 nm .005. 145 lm
RGB .099. 86 lm 1
Optik
Halbwertswinkel (FWHM) Artikelnummer
6° .06.
25° .25.
40° .40.
Elektro-Anschluss Artikelnummer
5 m mit offenem Kabelende .33
0,3 m mit M12 Stecker .41
5 m mit M12 Stecker .42
Optionales Sonderzubehör Artikelnummer Bemerkung
Edelstahl-Erdspieß ES 20 93000
Marderschutz MS 93001 Länge 50 cm
Montageverlängerung MV 93201 Länge 10 cm, für erhöhte Montage
Blendschutz BS clm 93103 Edelstahl, wird von außen aufgesteckt
Sicherheit
Sicherheitshinweise
Bei der Montage sind die jeweils gültigen Sicherheitsvorschriften zu beachten. Der Strahler
wird mit Schutzkleinspannung 12 V DC betrieben. Um Gefahren und Defekte zu vermeiden,
trennen Sie vor allen Arbeiten am Strahler oder der Installation das Netzteil vom Stromnetz.
Der Strahler kann nicht geöffnet werden. Schließen Sie den Strahler nur an Netzteile an, deren Aus-
gangsspannung 12 V nicht überschreitet. Eine falsche Spannung kann den Strahler und das Netzteil
zerstören.
Installationsanleitung des Netzteils beachten. Netzteil nicht überlasten! Die Gesamtleistung aller
an das Netzteil angeschlossenen Verbraucher sollte ca. 10 % kleiner sein, als die Nennleistung des
eingesetzten Netzteils.
Um das freiliegende Anschlusskabel bei Gefahr von Tierverbiss zu schützen, sollte es mit einem
Marderschutz (siehe Montagezubehör) versehen werden.
Hohe Umgebungstemperaturen verkürzen die Lebensdauer der LED’s. Um eine lange Lebensdauer
der LED zu gewährleisten, ist für eine gute Wärmeableitung zu sorgen. Den Strahler daher während
desBetriebesnichtUmgebungstemperaturen>45°Caussetzen.DenStrahlernichtabdecken,auf
freie Luftzirkulation achten.
Das Gehäuse der Leuchte nicht öffnen. Die Dichtheit der clarios-mini ist nur gewährleistet, wenn
auch der Außenmantel des Anschlusskabels unbeschädigt und das Anschlusskabel wasserdicht ver-
klemmt ist. Andernfalls kann eindringende Feuchtigkeit durch den Kapillareffekt bis zur Elektronik in
der Leuchte vordringen und diese zerstören.
Montage
Vorbereitung
Packen Sie den gesamten Lieferumfang aus und überprüfen Sie den Inhalt auf Vollständigkeit und
Unversehrtheit. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend den gel-
tenden Vorschriften.
Wenn Sie einen Transportschaden bemerken, wenden Sie sich umgehend an den Händler, von dem
Sie den Strahler bezogen haben.
Mechanische Montage
Zeichnen Sie die Bohrung zur Befestigung auf dem Untergrund durch das Loch im Fuß des Mon-
tagewinkels an. Der im Lieferumfang enthaltene Dübel eignet sich für die Montage auf Untergrün-
den aus Beton, Stein und Mauerwerk. Bohren Sie ein Loch Ø 8 mm, tiefer als 50 mm in den Unter-
grund und versehen Sie das Loch mit dem Dübel. Bei Holzuntergründen kann der Montagewinkel
direkt, ohne Dübel mit der mitgelieferten Schraube befestigt werden. Bei Hartholz muss ggf. mit
einem Bohrer Ø 3 mm vorgebohrt werden.
Platzieren Sie den Montagewinkel über dem Dübel, richten Sie ihn zur gewünschten Richtung aus
und schrauben Sie ihn mit der mitgelieferten Schraube fest.
Montage
Mechanische Montage
Nun kann der clarios-mini am Montagewinkel befestigt werden.
■ FädelnSiedenSprengringaufdieSchraube,steckenSiediesedurcheinLochamoberenEnde
des Montagebügels, fädeln Sie die Kunststoffunterlegscheibe auf die Schraube und drehen Sie
die Schraube seitlich in die Gewindebohrungen am Leuchtengehäuse. Halten Sie dazu den
Strahler an den Montagebügel.
■ RichtigeSortierungbeachten:Schraubenkopf,Sprengring,Montagebügel,Kunststoffunterleg-
scheibe, Leuchtengehäuse.
■ RichtenSie denStrahlerindie gewünschte Richtung aus und schrauben Sie ihn mit einem
4 mm Innensechskant-Schlüssel fest.
Montage mit Erdspieß
Rammen Sie den Erdspieß mit einem passenden Hilfsmittel in den Boden. Bei der Verwendung
eines Metallhammers legen Sie bitte ein Stück Holz o. ä. dazwischen, um den Erdspieß zu schüt-
zen. Schrauben Sie dann den Montagebügel der Leuchte mit der dem Erdspieß beigelegten Schrau-
be und Sprengring auf den Erdspieß. Der Sprengring wird zwischen Schraubenkopf und Montage-
bügel platziert. Richten Sie den Montagebügel vor dem Festziehen aus.
Montage mit Montageverlängerung
Die Montageverlängerung ist zur gemeinsamen Verwendung mit dem Erdspieß gedacht. Montage-
verlängerungen können kombiniert werden.
Schrauben Sie die Montageverlängerung mittels des Gewindezapfens auf den Erdspieß. Ziehen Sie
die Montageverlängerung fest: Dazu verwenden Sie eine Zange und legen einen Lappen o. ä. bei,
um die Montageverlängerung nicht zu verkratzen.
Schrauben Sie dann den Montagebügel der Leuchte mit der dem Erdspieß beigelegten Schraube
und Sprengring auf die Montageverlängerung. Der Sprengring wird zwischen Schraubenkopf und
Montagebügel platziert. Richten Sie den Montagebügel vor dem Festziehen aus.
Montage von anderem Zubehör
Beachten Sie bei der Montage von anderem Zubehör die jeweils beiliegende Montageanweisung.
Elektrischer Anschluss
Achtung: Die Auslegung der Gesamtanlage und benötigter Netzteile muss sorgsam und nach Vor-
gaben der Schutzkleinspannung SELV erfolgen!
Die clarios-mini wird mit Gleichspannung versorgt und mittels separatem PWM-Signal (Puls-Wei-
ten-Modulation) gedimmt. Pro Lichtfarbe wird ein PWM-Signal (S-PWM) benötigt. Der PWM-Eingang
hat folgende Eigenschaften:
6 7
de
de
PWM-Leitung mit Masse (-) verbunden LED an
PWM-Leitung offen LED aus
PWM-LeitungmitBetriebsspannung(+)verbunden LED aus
PWM-Frequenz = 0 bis 1.000 Hz
Anschluss
DerSchaltpunktderLeuchtezwischenAnundAusfürdenPWM-Pegelistnichtdeniert:Essollte
am besten mit einem Schaltimpuls zwischen Masse und offenem Kontakt gearbeitet werden oder
wahlweise mit einem Impuls zwischen Masse und Betriebsspannung. Ein von der Betriebsspan-
nung abweichendes PWM-Signal ist nicht zulässig.
Freie Verkabelung
DerAnschlusserfolgtnachBelegungstabellen.DerAnschlussmussnachbenötigterIP-Klassizie-
rung erfolgen.
Achtung: Wird die Leuchte ungedimmt verwendet, muss die PWM-Leitung (Ader für das PWM-
Signal) an die Masse (-) geklemmt werden. Ansonsten bleibt die LED aus.

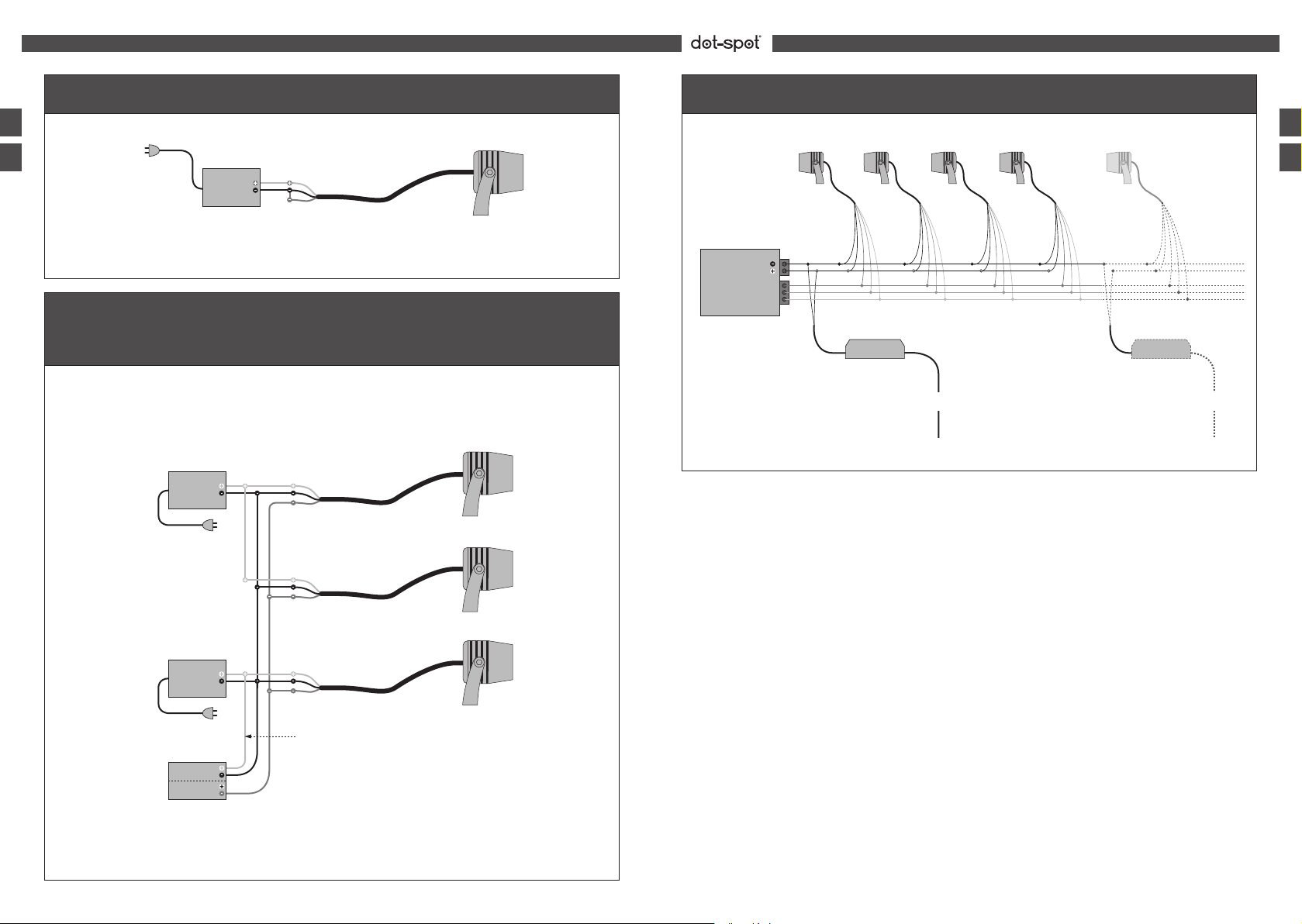

Anschlussplan der clarios-mini weiß / einfarbig ohne Dimmer
Siehe entsprechende Grak Heftmitte (S. 14).
Anschlussplan der clarios-mini weiß / einfarbig mit Dimmer
Siehe entsprechende Grak Heftmitte (S. 14).
Achtung: Das Kabel der clarios-mini RGB hat eine nicht benötigte Ader (braun oder grau). Diese
Ader ist in der Regel ab Werk gekürzt und soll nicht angeschlossen werden.
Anschlussplan der clarios-mini RGB
Siehe entsprechende Grak Heftmitte (S. 15).
Anschluss
M12 Stecker und Verkabelungssystem
Der Anschluss der clarios-mini Varianten mit M12-Stecker ist denkbar einfach, sowohl gedimmt
als auch ungedimmt. Den Stecker der Leuchte in eine freie Buchse des M12 Verkabelungssystems
stecken. Das M12 Verkabelungssystem ist so kodiert, dass keine Fehlverschaltungen möglich sind,
bzw. keine Defekte entstehen.
Die benötigten Komponenten der Elektroinstallation (Netzteile, Verteiler, Verlängerungen und
Stopfen für nicht belegte M12-Buchsen) bitte vor Bestellung an Hand der Verkaufsunterlagen des
M12-Verkabelungssystems planen.
Betrieb
LED-Leuchten sind äußerst energiesparend und haben im normalen Betrieb eine sehr lange
Lebensdauer.UmdiemaximaleLebensdauerder LEDundEnergieefzienz zugewährleisten,
sollten folgende Punkte beachtet werden:
■ An-/AbschaltenderLeuchtesollteüberdieeingangsseitigeSchaltungdesNetzteilserfolgen.
■ AbschaltenderLeuchteperPWM-Signalsolltenichtdauerhafterfolgen,daindiesemFalldie
Elektronik der Leuchte weiterarbeitet.
■ Auch wenn die Leuchte über ein THERMOPROTECT System verfügt, das die Leuchte vor
Hitzeschäden schützt, ist der dauerhaft anormale Betrieb zu vermeiden.
■ DieWärmeabfuhrvonder LED darfnichtbehindert werden.DeckenSiedenStrahlerdaher
nicht ab.
■ VermeidenSiedenBetriebdesStrahlersbeidirekterSonneneinstrahlung.
■ StrahlerbeiAutomatikbetriebüberSchaltuhrund/oderDämmerungsschaltersteuern.
Wartung, Entsorgung
Pege
■ ReinigenSiedenStrahlervonZeitzuZeitmiteinemfeuchtenTuch.
■ DieLeuchtensind ausrostfreiemV4A Stahl gefertigt. Je nach Umgebungsbedingungenund
Einbaumaterial kann dennoch auf den Metallteilen sogenannter Flugrost auftreten, dies stellt
keinen Mangel dar. Der Flugrost kann mit entsprechenden Edelstahlreinigern leicht entfernt
werden. Flugrost tritt insbesondere auf, wenn das Gehäuse mit eisenhaltigen Partikeln (z. B.
Eisen-Schleifstaub,eisenhaltigenPanzendüngerno.ä.)inBerührungkommt.
8 9
clarios-mini weiß / einfarbig
Aderfarbe Belegung
rot +12V
blau S-PWM
schwarz Masse (-)
clarios-mini RGB
Aderfarbe Belegung
weiß +12V
rot rot S-PWM
grün grün S-PWM
blau blau S-PWM
schwarz Masse (-)
de
de
Belegung des M12 Steckersystems
Pinnummer
M12 Stecker
Aderfarbe (wenn
Stecker abgezwickt)
5-pol Stecker
clarios-mini weiß / einfarbig
5-pol Stecker
clarios-mini RGB
1 braun S-PWM rot S-PWM
2 weiss grün S-PWM
3 blau 12V+ 12V+
4 schwarz blau S-PWM
5 grün/gelb (grau) Masse (-) Masse (-)
Wartung, Entsorgung
Leuchtmittel
LED-Leuchten haben im normalen Betrieb eine sehr lange Lebensdauer. Daher ist der Austausch
des Leuchtmittels nicht vorgesehen. Bei Fragen siehe Kapitel Service.
Entsorgung
Wenn das Gebrauchsende erreicht ist, entsorgen Sie den Strahler und alle Zubehörteile entspre-
chend den geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haus-
haltsabfällen entsorgt werden.
Störung, Fehlersuche und -behebung
Garantie
Diese Garantiebedingungen gelten für den Kauf und Einsatz unserer Produkte in der Bundesrepu-
blik Deutschland. Für das Ausland gelten die in den Verkaufs- und Lieferbedingungen vereinbarten
bzw. gesetzlichen Garantiebedingungen des jeweiligen Landes. Die gesetzlichen Gewährleistungs-
rechte werden durch diese Garantie nicht berührt. Diese Garantieerklärung ist eine freiwillige
Leistung von uns als Hersteller.
Alle dot-spot Produkte werden vor Verlassen unseres Hauses zu 100 % geprüft und getestet. Den-
noch kann nicht ganz ausgeschlossen werden, dass vereinzelt Fehler während des Betriebs auf-
treten.
Wir gewähren im Rahmen der gesetzlichen Bestimmungen eine Gewährleistung von zwei Jahren ab
Kaufdatum (Rechnungsbeleg). Die Gewährleistung bezieht sich auf die einwandfreie Funktion der
dot-spot Garten- und Objektstrahler und Zubehör bei bestimmungsgemäßem Gebrauch.
Die Gewährleistung umfasst keine Schäden, die durch normale Abnutzung oder mechanische Zer-
störung durch Krafteinwirkung von außen entstanden sind.
Die Gewährleistung umfasst den Ersatz der defekten Teile. Auf den Ersatz von Folgeschäden be-
steht kein Anspruch. Insbesondere auf Erstattung von Folgeschäden, die bei unsachgemäßer Ver-
wendung oder unsachgemäßer Montage der Produkte entstehen, besteht kein Anspruch. Die fach-
gerechte Montage ist in der Montageanleitung beschrieben.
dot-spot clarios-mini ist für den Betrieb mit Konstantspannungs-Netzteilen konzipiert, welche die
Normen einhalten, insbesondere die Norm für elektronische Betriebsgeräte für LED-Module IEC
61347-2-13. Bei Schäden, die durch den Betrieb mit ungeeigneten Vorschaltgeräten, Netzteilen
oder anderen Spannungsquellen entstehen, besteht kein Anspruch auf Gewährleistung.
Diese Garantiebedingungen gelten seit dem 01.01.2006 / Technische Änderungen und Irrtum vor-
behalten.
Service
Richten Sie Ihre Reklamation mit Schadensmeldung (Was geht nicht? Wie äußert sich der Fehler?),
einer Kopie der Rechnung (Fax, Scan, Digitalfoto) sowie Ihrer Kontaktdaten zunächst per Email, Fax,
Brief oder Telefon an unten stehende Servicestelle. Wir werden uns umgehend um eine Lösung
kümmern.
Download Reklamationsformular:
www.dot-spot.de/download/reklamationsformular.pdf
Rücksendung
Sollte eine Rücksendung vereinbart worden sein, so schicken Sie die Leuchte bitte in Originalver-
packung oder gleichwertig sicher verpackt zusammen mit den Reklamationsunterlagen an uns.
Vereinbaren Sie bitte vorab mit uns die Versandbedingungen.
10 11
de
de
Störung Ursachen Behebung
Strahler leuchtet nicht
PWM-Leitung nicht mit Masse
oder Dimmer verbunden
zum Prüfen PWM-Ader mit
Masse kontaktieren
PWM-Signal liegt nicht an Dimmer (PWM-Signalgeber)
prüfen
M12-Steckersystem nicht richtig
ausgelegt, falsche Komponenten
Komponenten des M12-Ste-
ckersystems überprüfen
Leitung zum Netzteil, Dimmer
unterbrochen Leitung prüfen, ggf. ersetzen
Spannungsversorgung zum
Netzteil unterbrochen
Eingangsspannung am Netzteil
prüfen
Netzteil defekt Netzteil austauschen
Leuchte defekt Leuchte einschicken
Strahlerblinkt,ackert
oder schaltet sich nach
kurzer Betriebszeit ab,
das Netzteil wird sehr heiß
Netzteil überlastet Netzteil mit höherer Leistung
einsetzen
Leuchtkraft des Strahlers
nimmt während des Be-
triebs ab oder der Strahler
leuchtet nicht mehr
Betrieb bei hoher Gehäusetem-
peratur, das THERMOPROTECT
System reduziert zum Schutz
der LED die Leistung bis zum
Abschalten der LED
Betrieb des Strahlers bei
niedrigerer Umgebungstem-
peraturen oder bei besserer
Luftzirkulation
Servicestelle
Service
dot-spot GmbH & Co. KG
Industriestraße 1
90592 Schwarzenbruck / Deutschland
Email: [email protected]
Telefon:+49(0)9128/722217-0
Telefax:+49(0)9128/722217-9
Notizen
12 13
de
de
Notizen
14 15
Anschluss der Leuchten bei freier Verkabelung, ohne Dimmer
Connection of the spots with free cabling, without dimmer
- Dim
Achtung: Brücke zwischen (–) und (– Dim) zwingend notwendig!
Attention: bridge between (–) and (– dim) is mandatory!
Netzteil
power supply
- Dim
- Dim
- Dim
Netzteil
power supply
Netzteil
power supply
Nicht mit den anderen Netzteilen verbinden!
Do not connect to other power supplies!
PWM Dimmer
PWM Dimmer
Input
Output Dim
Dim
Adernfarben ▪ wire colors:
Schwarz ▪ black = -
rot ▪ red = +
blau ▪ blue = DIM
Adernfarben ▪ wire colors:
Schwarz ▪ black = -
rot ▪ red = +
blau ▪ blue = DIM
Anschluss der Leuchten bei freier Verkabelung, mit Dimmer, mehrere Leuchten,
ggf. mehrere Netzteile
Connection of the spots with free cabling, with dimmer; multiple spots,
multiple power supplies if necessary
- Dim
Achtung: Brücke zwischen (–) und (– Dim) zwingend notwendig!
Attention: bridge between (–) and (– dim) is mandatory!
Netzteil
power supply
- Dim
- Dim
- Dim
Netzteil
power supply
Netzteil
power supply
Nicht mit den anderen Netzteilen verbinden!
Do not connect to other power supplies!
PWM Dimmer
PWM Dimmer
Input
Output Dim
Dim
Adernfarben ▪ wire colors:
Schwarz ▪ black = -
rot ▪ red = +
blau ▪ blue = DIM
Adernfarben ▪ wire colors:
Schwarz ▪ black = -
rot ▪ red = +
blau ▪ blue = DIM
Anschluss der Leuchten bei freier Verkabelung, RGB System
Connection of the spots with free cabling, RGB system
R
G
B
nt 12/30 nt 12/30
Controller
230 V / 50 Hz 230 V / 50 Hz
Adernfarben ▪ wire colors:
Schwarz ▪ black = -
weiß ▪ white = +
rot ▪ red = R
grün ▪ green = G
blau ▪ blue = B
F1u1
F1d3
F3d3
de
de
en
en
Thank you!
Thank you very much for buying the dot-spot clarios-mini. dot-spot products are developed and man-
ufactured in Germany according to very high quality guidelines. The high quality and long life of the
products are an active contribution to resource conservation and environmental protection.
Table of contents
Handling the operator‘s manual
Scope of delivery
Installation tools
Mounting accessories (optional)
Product description
Technical description
Technical data
Congurations
Model and power
Light colors
Optics
Electrical connection
Optional accessories
Safety
Intended use
Note on the installation to be carried by an expert
Safety instructions
Assembly
Preparation
Mechanical installation
Installation using the ground spike
Installation using the mounting extension
Installation of other accessories
Electrical connection
Free cabling
M12 plug and cabling system
Operation
Maintenance, disposal
Care
Illuminants
Disposal
Malfunction, failure detection and elimination
Warranty
Service
Return
Service center
Handling the operator‘s manual
Read the operator’s manual completely before installing or using the spot.
Keep this manual in a safe place. In case you forward the spot towards third persons, also
give them the operating manual. Failure to follow these instructions may cause danger to
persons and damage to property. dot-spot will not assume any liability for damage to persons and
property resulting from failure to follow this operator’s manual.
Scope of delivery
1 x clarios-mini spot
1 x Operator’s manual
1 x Accessories kit including:
1 x Mounting bracket for mounting on solid grounds
1 x Rounded head screw with hexagon socket M6x8 for mounting the spot to the
mounting bracket
1 x Snap ring M6 for securing screw
1 x Plastic washer M6
1 x Mounting screw 5 x 50, cross recessed pan head / PZ2 drive
1 x Plastic dowel S8
Installation tools
A hex key with the size 4 is required for mounting the spot to the mounting bracket.
When using the mounting screw for attaching the mounting bracket, a Phillips type / PZ size 2 screw
driver or bit is required. Depending on the mounting surface, a Ø 3 or 8 mm drill bit is needed.
Regarding the electrical installation for the version with open cable end (order numbers .33 ) the
required tool depends on the chosen connection technique.
Mounting accessories (optional)
Optionally a stainless steel ground spike as well as mounting extensions for installation at different
heights is available as special accessories.
An anti-marten protection against animal bites is available: length per set is 50 cm.
Comprehensive cabling accessories for the M12 cabling system, waterproof cable glands and gel
boxes for free cabling as well as power supplies and dimmers for the M12 cabling system and for
free cabling are available for the electrical installation.
Product description
EC declaration of conformity
Hereby declares dot-spot GmbH & Co. KG that the luminaire clarios-mini corresponds to Directive
2004/108 / EC and is labeled with CE.
A copy of the EU declaration of conformity is available at the following Internet address:
www.dot-spot.de
16 17
en
en
...................................................................................................... 17
................................................................................................................................ 17
................................................................................................................................ 17
..................................................................................................... 17
........................................................................................................................... 17
18
.................................................................................................................................... 18
................................................................................................................................... 18
18
19
19
19
19
................................................................................................................................................... 19
19
19
20
............................................................................................................................................. 20
20
20
21
21
21
21
22
23
............................................................................................................................................ 23
..................................................................................................................... 23
23
24
24
............................................................................. 24
.............................................................................................................................................. 25
25
25
26
Congurations
Safety
Intended use
The garden and object spot clarios-mini is designed for providing effect lighting for plants and
objects as well as for permanent installation. They are designed for operating in moderate climatic
zones and under water (depth 1 m). The luminary is meant for operating with protective low voltage.
In case of detailed lighting planning, please request the light distribution curves (LDC).
Installation to be carried by an expert
The installation may only be carried out by appropriately trained professionals.
Product description
Technical description
The clarios-mini is a compact garden and object spot with built-in 3 W high-performance LED. The
garden spot features a converter which allows 12 V DC operation. The housing is completely made
of V4A-type stainless steel and ESG glass. The protection class of IP 68 also allows permanent
installation under water.
Thanks to its high brightness the clarios-mini offers an atmospheric illumination for trees, plants
andarchitecture.Itcanbecontinuouslyrotatedby360°andpivotedby180°andisavailablewith
different beam angles. The THERMOPROTECT system avoids overheating of the spotlight ensuring
a very long life of the LED.
Technical data
Congurations
18 19
en
en
Rated voltage 12 V DC
Power consumption 3 W
Connection cable 5 m with open cable end, 0.3 m or 5 m with M12 plug
Protection class of the
spot IP 68, up to 1 m water depth
Temperature range -25°C–+45°C
Storage Temperature -40°C–+80°C
Thermal protection THERMOPROTECT system
Illuminants not replaceable, high-performance quality LED with integrated driver
electronics
Housing V4A stainless steel; hardened glass, 4 mm
Light colors
Order number Lumens, for general
information only Comment
warm white, 2700 K .827. 200 lm
1= optimum
RGB color
mixing only
with40°lense
neutral white, 4000 K .840. 243 lm
cold white, 5700 K .570. 295 lm
blue, 470 nm .002. 81 lm
green, 528 nm .003. 173 lm
amber, 617 nm .004. 122 lm
red, 625 nm .005. 145 lm
RGB .099. 86 lm 1
Optics
Beam angles (FWHM) Order number
6° .06.
25° .25.
40° .40.
Electrical connection Order number
5 m with open cable end .33
0.3 m with M12 plug .41
5 m with M12 plug .42
Optional Accessories Order number Comment
ground spike ES 20 93000
marten repellent MS 93001 length 50 cm
installation extension MV 93201 length 10 cm, for raised assembly
dazzle protection BS clm 93103 stainless steel, put on from outside
40 mm
52
mm
47 mm
40 mm
60 mm
Model und power
clarios-mini 3 W
Order number
22100.
Safety
Safety instructions
During installation, the relative safety regulations have to be followed. The spot is operated
with protective low voltage of 12 V DC. To avoid danger and failures, prior or any work at
the spot or installation, disconnect the power supply from the mains. The spot can’t be
opened. Connect the spot only to power supplies with a maximum output voltage of 12 V DC. A
wrong voltage may destroy the spot and the power supply.
Observe the installation manual of the power supply. Do not overload the power supply! The overall
power consumed by all consumers connected to the power supply should be approx. 10% lower
than the rated power of the power supply being used.
In order to protect the exposed connection cable from rodents it should be protected against mar-
tens (see installation accessories).
High ambient temperatures shorten the life of the LED’s. Ensure a good heat dissipation in order to
guarantee a long life of the LED. During operation, do not expose the spot to ambient temperatures
of>45°C.Donotcoverthespot,providefreeaircirculation.
Do not open the housing of the luminary. The tightness of the clarios-mini is only guaranteed if also
the outer sheath of the connection cable is undamaged and if the connection cable is bonded in a
waterproof way. Otherwise, because of the capillary effect, the penetrating moisture can reach and
destroy the electronics of the spot.
Assembly
Preparation
Unpack all the parts included in the scope of delivery and check them for completeness and in-
tactness. Dispose of the packaging material no longer needed in accordance with applicable reg-
ulations.
If you notice any damage from transport, immediately contact the dealer where you purchased the
luminary.
Mechanical installation
Mark the hole for substrate mounting through the hole in base of the mounting bracket. The dowel
included in the scope of delivery is suitable for installation in concrete, stone and masonry. Drill a
hole of Ø 8 mm and deeper than 50 mm into the substrate and insert the dowel into the hole. In
caseofwoodensubstratesthemountingbracketcandirectlyxedusingthesuppliedscrew,with-
out the dowel. In case of hardwood the holes may require pre-drilling with Ø 3 mm.
Position the mounting bracket over the dowel, orientate it into the desired direction and screw it
down with the supplied screw.
Now, the clarios-mini can be attached to the mounting bracket.
Assembly
Mechanical installation
■ Threadthesnapringontothescrew,insertitthroughtheholeattheupperendofthemounting
bracket, thread the plastic washer onto the screw and screw it laterally into the threaded hole
on the luminary housing. In order to do so, keep the spot on the mounting bracket.
■ Pay attention to correct sorting: screw head, snap ring, mounting bracket, plastic washer,
luminary housing.
■ Orientatethespotinthedesireddirectionandscrewittightwitha4mmhexkey.
Installation using the ground spike
Drive the ground spike into the ground using a suitable tool. When using a metal hammer, please
put a piece of wood or the like between the hammer and the ground spike in order to protect the
latter. Then, screw the mounting bracket with the luminary onto the ground spike using the screw
and the snap ring provided with the ground spike. The snap ring is placed between screw head and
mounting bracket. Orientate the mounting bracket before screwing it down.
Installation using the mounting extension
The mounting extension is designed for the use with the ground spike. Mounting extensions can be
combined.
Screw the mounting extension onto the ground spike using the threaded pin. Screw tight the mount-
ing extension: in order to do so, use a pair of pliers and put a cloth or the like around the mounting
extension.
Then, screw the mounting bracket with the luminary onto the mounting extension using the screw
and the snap ring provided with the ground spike. The snap ring is placed between screw head and
mounting bracket. Orientate the mounting bracket before screwing it down.
Installation of other accessories
During the installation of other accessories, refer to the respective installation instructions attached.
Electrical connection
Attention: The design of the complete system and of the required power supplies must be carried
according to the protective low voltage SELV prescriptions!
The clarios-mini is supplied with DC power and dimmed via a separate PWM signal (pulse width
modulation). A PWM signal (S-PWM) is required for each light color. The PWM input has the following
characteristics:
20 21
en
en
PWM line connected to ground (-) LED on
PWM line open LED off
PWMlineconnectedtooperatingvoltage(+) LED off
PWM frequency = 0 to 1,000 H
Assembly
TheswitchingpointoftheluminarybetweenonandoffforthePWMlevelisnotdened:Ideallyit
should be worked with a switching impulse between ground and open contact or optionally with an
impulse between ground and operating voltage. A PWM signal differing from the operating voltage
is not allowed.
Free cabling
The connection is made according to the assignment tables. The connection must be carried out
accordingtotherequiredIPclassication.
Attention: In case the luminary is used without the dimming function, the PWM line (wire for the
PWM signal) must be connected to ground (-). Otherwise the LED remains off.
Connection diagram of the clarios-mini white / monochromatic without dimmer
See respective drawing in the middle of this manual (p. 14).
Connection diagram of the clarios-mini white / monochromatic with dimmer
See respective drawing in the middle of this manual (p. 14).
Attention: The cable of the clarios-mini RGB features a wire which is not used (brown or gray).
Normally, the wire is shortened ex works and should not be connected.
Connection diagram of the clarios-mini RGB
See respective drawing in the middle of this manual (p. 15).
Assembly
M12 plug and cabling system
The connection of the clarios-mini versions with M12 connector is quite simple, either with or
without dimming function. Plug the connector of the luminary in a free socket of the M12 cabling
system. The M12 cabling system is coded in a way to avoid wrong wiring or failures.
Please plan the components required for the electrical installation (power supplies, distributors,
extensions and plugs for unassigned M12 sockets) according to the sales documentation of the
M12 cabling system before placing an order.
Operation
LED lights are extremely energy efcient and, under normal operation, have a very long life. To
ensurethemaximumlifeoftheLEDandtoincreasetheenergyefciency,thefollowingshouldbe
considered:
■ Theturningonandoffoftheluminaryshouldbecarriedoutbytheinputcircuitofthepower
supply.
■ TheturningoffoftheluminaryviathePWMsignalshouldnotoccurpermanentlysinceinthis
case the electronics unit of the luminary continues operating.
■ Eveniftheluminaryis equippedwithaTHERMOPROTECTsystemthatprotectstheluminary
against thermal damage, a permanent abnormal operation should be avoided.
■ TheheatdissipationoftheLEDmustnotbehindered.Therefore,donotcoverthespot.
■ Avoidoperatingthespotincaseofdirectsolarradiation.
■ Inautomaticmode,controlthespotviatimerand/ortwilightswitch.
Maintenance, disposal
Care
■ Cleanthespotwithadampclotheverynowandthen.
■ The luminaries are made of stainless V4A steel. However, depending on the environmental
conditionsandthesurfacingmaterial,themetalpartsmaypresenttheso-calledashrust,but
this does not constitute a defect. Flash rust can be removed easily with appropriate stainless
steel cleaners. Flash rust is particularly likely when the housing comes into contact with ferrous
particles (e.g. iron and grinding dust, ferrous plant fertilizers or the like).
22 23
en
en
clarios-mini white / monochromatic
Wire color Assignment
red +12Volts
blue S-PWM
black ground (-)
clarios-mini RGB
Wire color Assignment
white +12Volts
red red S-PWM
green green S-PWM
blue blue S-PWM
black ground (-)
Assignment of the M12 connector system
Pin number
M12 plug
Wire color (if plug
is pinched off)
5-pin plug clarios-mini
white / monochromatic
5-pin plug
clarios-mini RGB
1 brown S-PWM red S-PWM
2 white green S-PWM
3 blue 12V+ 12V+
4 black blue S-PWM
5 green/yellow (gray) ground (-) ground (-)
24 25
en
en
Maintenance, disposal
Illuminants
LED lights, under normal operation, have a very long life. Therefore, the replacement of the lamp is
not provided. In case of questions, see the Service chapter.
Disposal
At the end of the useful life, dispose of the spot and all accessories in accordance with the appli-
cable environmental regulations. Electrical waste must not be disposed of with domestic waste.
Malfunction, failure detection and elimination
Warranty
These terms of warranty apply to the purchase and use of our products in the Federal Republic of
Germany. In other countries the warranty conditions will be those stipulated in the terms of sales
and shipment for the respective country or by law. The legal warranty rights are not affected by this
warranty. This warranty statement is our voluntary service as manufacturer.
All dot-spot products are 100% checked and tested before leaving the factory. However, the occur-
rence of occasional failures during operation may not be completely excluded.
In accordance with legal provisions, we grant a two-year warranty from the date of purchase (invoice
receipt). This warranty refers to the proper function of the dot-spot garden and object spots and
accessories under normal conditions of use.
The warranty does not cover any damages resulting from normal wear or mechanical destructions
by outside forces.
The warranty covers replacement of defective parts. There shall be no entitlement to the com-
pensation for consequential damages. In particular, there shall be no right to reimbursement of
consequential damages resulting from improper use or improper installation of the products. The
professional installation is described in the installation manual.
dot-spot clarios-mini is designed for the operation with constant voltage power supplies that com-
ply with the standards, in particular with the standard for electronic control gear for LED modules
IEC 61347-2-13. In case of damage resulting from operation with unsuitable electronic ballasts,
power supplies or other power sources, no guarantee claims can be made.
These terms of warranty apply since 2006-01-01 / Technical changes and errors reserved.
Service
First of all, send your complaint containing the damage report (what does not work? what are the
symptoms of the failure?), a copy of your invoice (fax, scan, digital image) as well as your contact
informationbye-mail,fax-message,letterorphonetotheservicecenterspeciedbelow.Wewill
immediatelymakesuretondthesolution.
Download complaint form:
www.dot-spot.de/download/reklamationsformular.pdf
Return
In case a return has been agreed, please send us the luminary in its original packaging or in an
equally safe packaging together with the complaint documents. Please, contact us for shipment
termsrst.
Malfunction Cause Correction
Spot does not work
PWM line not connected
to ground or dimmer
check by connecting
the PWM wire to ground
PWM signal not present Check dimmer
(PWM signal generator)
M12 connector system non laid
out properly, wrong components
Check components of
the M12 connector system
Line leading to the power supply,
dimmer is interrupted
Check cable,
replace if necessary
Supply voltage towards the pow-
er supply is interrupted
Check input voltage
at the power supply
Power supply defective Replace power supply
Luminary is defective Send in luminary
Spotashes,ickersor
switches off after a short
time of operation, the
power supply gets very hot
Power supply is overloaded Use power supply with higher
power output
The luminosity of the spot
decreases during opera-
tion or the spot does not
work anymore
Operation at high housing tem-
peratures, the THERMOPROTECT
system reduces the power until
the spot switches off, in order to
protect the LED
Operation of the spot at low
ambient temperatures or with
better air circulation
26 27
en
en
Service center
Service
dot-spot GmbH & Co. KG
Industriestraße 1
90592 Schwarzenbruck / Germany
Email [email protected]
Phone +49(0)9128/722217-0
Fax +49(0)9128/722217-9
Notes
Notes
dot-spot GmbH & Co. KG
Entwicklung – Produktion – Vertrieb
Industriestraße 1 A
90592 Schwarzenbruck / Deutschland
Telefon+49(0)9128/722217-0
Telefax+49(0)9128/722217-9
Email [email protected]
www.dot-spot.de
■ DetailszumProdukt
■ Lichtverteilungskurven
■ GebrauchsanleitungalsPDF
■ EG-KonformitätserklärungalsPDF
■ Zubehör
■ WeiteretechnischeUnterlagen,wiez.B.Planungshilfen,Video-
anleitungen, Schritt-für-Schritt-Anleitungen …
■ Detailsontheproduct
■ Lightdistributioncurves
■ Operator'smanualinPDFformat
■ ECDeclarationofConformityinPDFformat
■ Accessories
■ Othertechnicaldocumentssuchase.g.planningaids,videotutorials,
step-by-step instructions …
de
en
Gebrauchsanleitung | clarios-mini | 22000GA Rev. 2 / März 2017
UnterdiesemLinkndenSieweitereInformationenzuder
clarios-mini / This link contains further information about
the clarios-mini
www.dot-spot.de/clarios-mini
Other manuals for clarios-mini
1
Table of contents
Languages:
