Duerkopp Adler 911 User manual

Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
1 Komponenten des Teilesatzes
Der Teilesatz besteht aus folgenden Bauteilen:
Menge Bezeichnung Material-Nr.
1 9850 911006 Scanner Barcode
1 0911 562810 Winkel
2 9202 021648 Zylinder Schraube M3 x 5
2 9231 110035 6kant Mutter M3
2 9330 200077 Scheibe A3,2
1 9870 911016 Leitungssatz komplett Scanner
3 9223 000930 Zylinderschraube M1,6 x 5
1 9850 911004 Pegelwandler
4 9841 121002 Kabelbinder
1 9850 911005 Leitung komplett Netzteil
3 9830 501025 Distanzhülse
3 9203 003737 Zylinderschraube M4 x 25
2 Barcodetypen
Folgende Barcodetypen können vom Barcodeleser gelesen werden:
·Code 128
·UCC EAN 128
·Code 39
Diese Barcodetypen können mit Freeware-Software selbst erstellt
werden. Dabei ist zu beachten dass der Barcode 3 bis 10 Zeichen
beinhalten muss.
oder
Sie nutzen die auf der letzten Seite zur Verfügung gestellten Barcodes.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 1 from 16

3 Teilesatz montieren
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Teilesatz nur bei ausgeschalteter Nähanlage montieren.
3.1 Netzteil montieren und anschließen
–Linke Abdeckhaube 1 entfernen.
–Netzteil 4 mit Distanzhülsen 3 und Zylinderschrauben
M 4 x 25 montieren.
–Leitung 5 (22 cm aus 9870 911016) mit 3 pol. Steckverbindung
des Netzteils 4 verbinden.
–Leitung 5 an 10 pol. Flachstecker von Leiterplatte 2
anschließen:
weißan8(+24V-1)
grün an 10 (GND)
Z. Zeit braun an 10 (GND) = Netzteil immer aktiv
Ab Baujahr 2011:
braun an 9 (Y9) = Netzteil mit Ausgang 21 am Bedienfeld
schaltbar.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 2 from 16
Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
5432
1

3.2 Zuleitung zur Steuerung verlegen und anschließen
–Zuleitung 2 (1,9 m lang aus 9870 911016) von A nach B parallel
zum Kabelbaum 3 verlegen und mit mehreren Kabelbindern 4
an diesem befestigen.
–Die weiße und die schwarze Ader mit den Federklemmen von
Netzteil 1 verbinden.
Schwarz an SW (0V)
Weiß an WS (+ VCC)
–Stecker 6 mit Pegelwandler 5 in die Dose X150b an der
Steuerung stecken und mit den Schrauben sichern.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 3 from 16
Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
21A 43
B6 5
43

3.3 Winkel und Scanner montieren
–Scanner 4 mit zwei Schrauben M1,6 x 5 am Winkel 1 montieren.
–Winkel 1 mit zwei Schrauben 2 (M 3 x 5), Unterlegscheiben und
Muttern am Transportschlitten 3 befestigen.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 4 from 16
Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
314 32 1

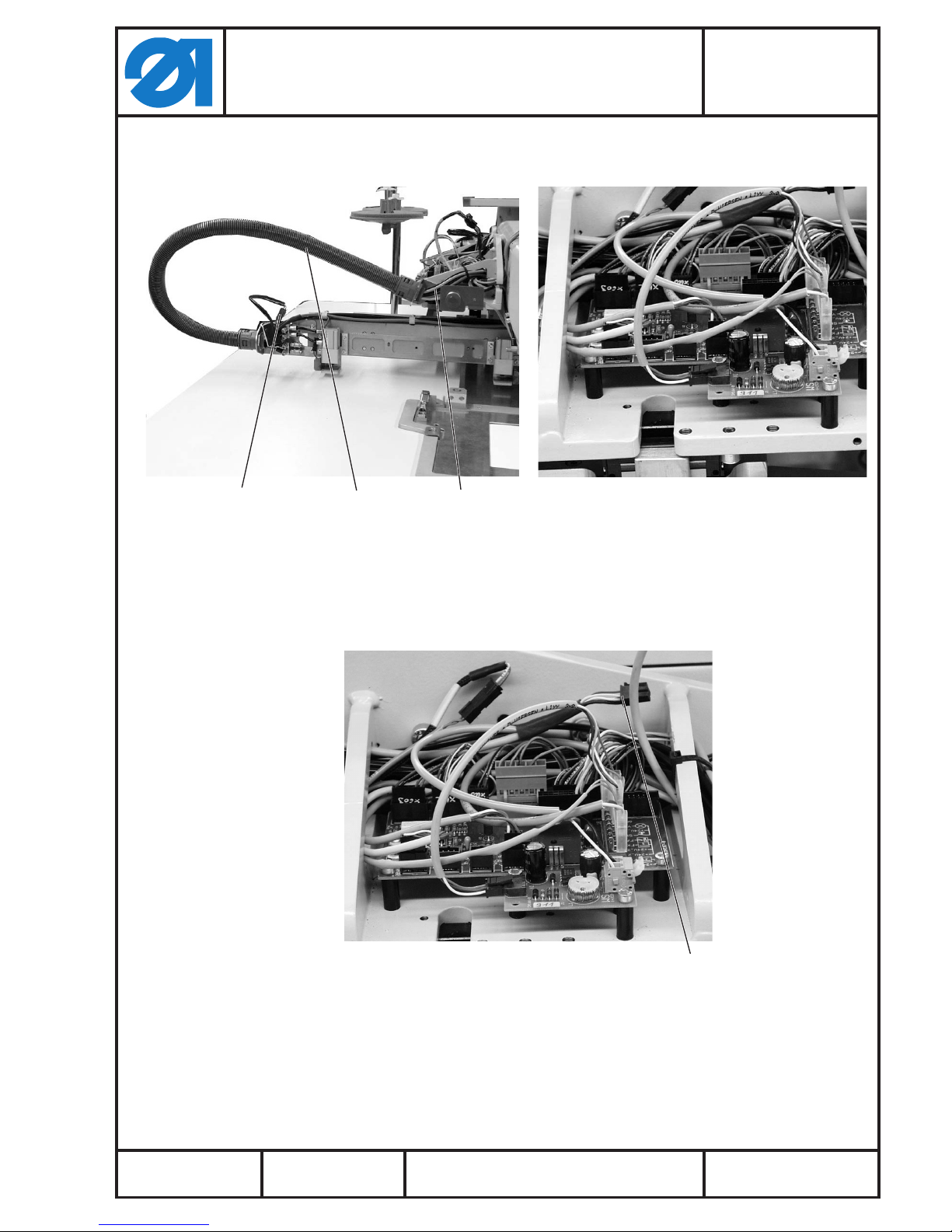

3.4 Leitungssatz zum Scanner verlegen und anschließen
–Leitung 1 (1,2 m aus Leitungssatz 9870 911016) durch den
Schlauch2ziehenoderaußenamSchlauch2mitKabelbindern
befestigen (6 pol. Buchsenleiste zum Scanner).
–6 pol. Stiftleiste von Leitung 1 mit 6 pol. Buchsenleiste 4
verbinden.
–Steckverbindung 3 am Scanner herstellen.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 5 from 16
Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
321
4

3.5 Barcode aufkleben
–Den erzeugten Barcodestreifen 1 auf die linke Klammerseite
kleben.
3.6 Barcodeleser aktivieren (siehe auch Bedienanleitung Kapitel 7.7.4)
–Nähanlage einschalten.
–Bearbeiten -> Maschinenparameter antippen.
–MP1 - Konfiguration antippen.
–Optionale Einrichtungen antippen.
–Barcodeleser einschalten.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 6 from 16
Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
1

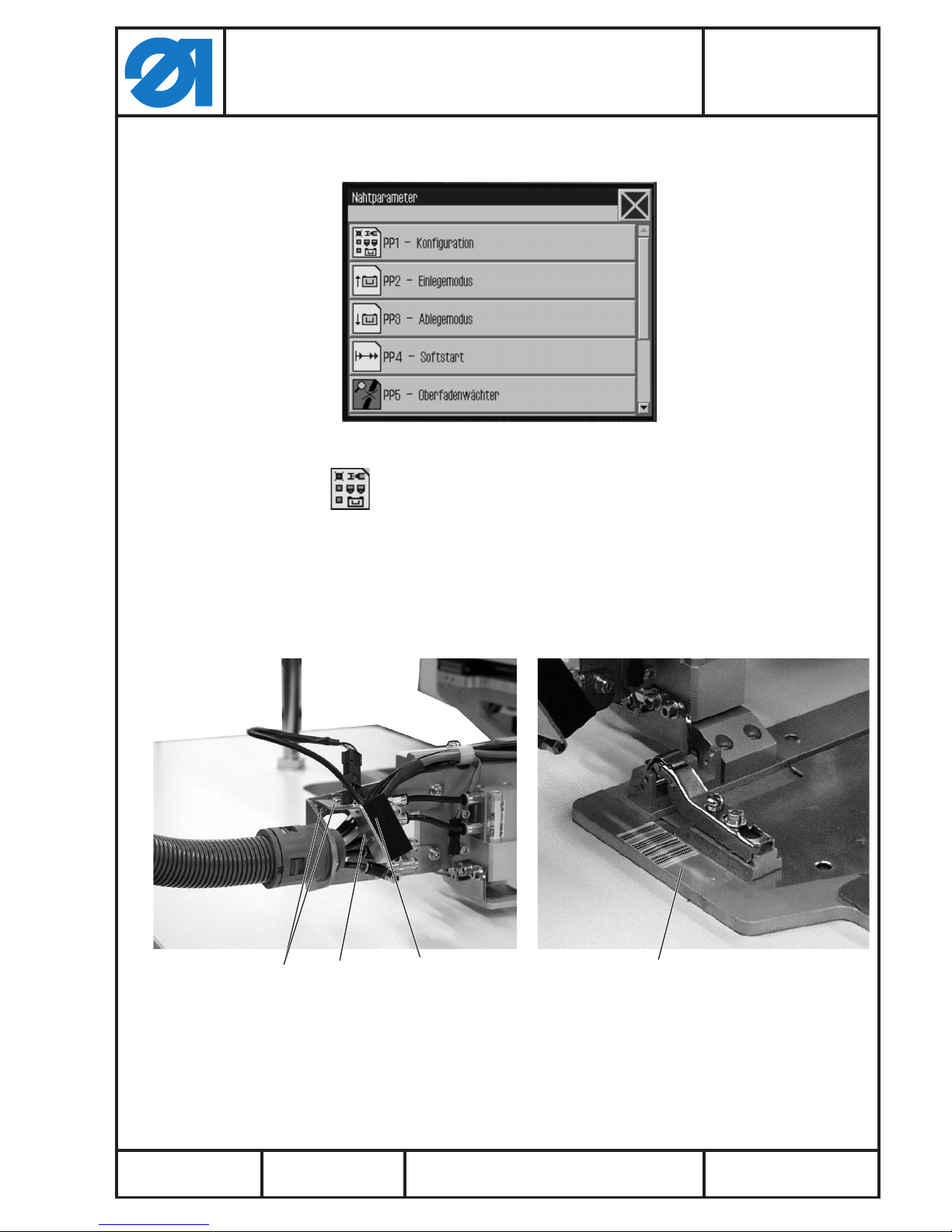

3.7 ID vergeben (siehe auch Bedienanleitung Kapitel 7.7.1)
–Bearbeiten -> Nahtprogramm -> Nahtparameter antippen.
–PP1 - Konfiguration antippen.
–ID antippen.
–ID-Code (max 10 Zeichen) eingeben.
Die ID muss mit dem Barcode übereinstimmen.
3.8 Scanner ausrichten
–Schrauben 3 lösen.
–Winkel 2 so einstellen, dass der Lichtstrahl 4 des Scanners 1
mittig auf den Barcode scheint.
–Schrauben 3 wieder festdrehen.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 7 from 16
Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
32 1 4

Notizen:
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 8 from 16
Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany

Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
1 Kit Components
The kit consists of the following components:
Quantity Designation Material-No.
1 9850 911006 Scanner barcode
1 0911 562810 L-bracket
2 9202 021648 Cylinder head screw M3 x 5
2 9231 110035 Hexagon nut M3
2 9330 200077 Washer A3,2
1 9870 911016 Complete cable kit scanner
3 9223 000930 Cylinder head screw M1.6 x 5
1 9850 911004 Level converter
4 9841 121002 Cable tie
1 9850 911005 Complete cable kit power supply
3 9830 501025 Spacer sleeve
3 9203 003737 Cylinder head screw M4 x 25
2 Barcode types
The following barcode types can be read with the barcode reader:
·Code 128
·UCC EAN 128
·Code 39
These barcode types can be created by using Freeware-software.
Please note that the barcode must contain 3 to 10 digits.
or
you can use the barcodes that are made available on the last page.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 9 from 16

3 Mounting the kit
Caution: Risk of injury!
Turn the main switch off!
Mount the kit only with the sewing unit switched off!
3.1 Mounting and connecting the power supply unit
–Remove the left cover cap 1.
–Mount the power supply unit 4 with the spacer sleeves 3 and
the cylinder screws M4 x 25.
–Connect the cable 5 (22 cm of 9870 911016) with the 3 pin plug
connection of the power supply unit 4.
–Connect cable 5 to the 10-pole flat plug of the PCB 2:
white to 8 (+24V-1)
green to 10 (GND)
For the time being brown to 10 (GND) = Power supply
permanently active
From year of construction 2011:
Brown to 9 (Y9) = Power supply unit can be switched on with
output 21 on the operating panel.
Anbauanleitung für Barcodeleser
Teilesatz 0911 597554
Fitting Instructions Barcode Reader
Kit 0911 597554
Teile-Nr./ Part-No.:
0791 911702
Blatt: von
Sheet: 10 from 16
Ausgabe/Edition:
03.2011
Änderungsindex
Rev. index: 00.0 Printed in Germany
5432
1
