Dum Beech Connect 71 User manual

manual beech connect frames
1
2
manual beech connect frames - DUM 11-2021
45
A
B
DUM BV T +31 [0]20 4890104 info@dumoce.com www.dumoce.com
INSTRUCTIES – NEDERLANDS
A. Het voorbeeld van deze instructie is een laag D-71 frame.
B. Hetzelfde principe geldt voor de hoge T-100 frame, het vierpotige en vijfpotige frame.
Blaas krachtig de gaten van het frame schoon en leeg, er kunnen kleine houtsnippers in
zitten.
1. Draai de stalen stiften in tafelpoten, de kleine stift onder en de grote stift boven.
2. Draai de stift er zover mogelijk in. Zorg dat de holte naar beneden wijst. De stift mag
enigszins los zitten.
3. Leg het frame ondersteboven. Laat de montagebusjes met het inbusboutje naar boven-
voorzichtig in de gaten glijden met de opening in de richting van het boorgat.
4. Schuif de tafelpoot met de stiften voorzichtig in de gaten van het frame totdat deze vol
ledig beide vlak tegen elkaar aanliggen. Draai beide inbussen aan. Herhaal deze handelin-
gen voor alle poten.
5. Schroef, indien nodig, de montageplaten met de meegeleverde schroeven op de positie
zoals aangegeven op bovenzijde tafelpoot.
Zorg voor een constante luchtvochtigheid tussen de 50 en 60% zodat de massief houten
delen niet gaan scheuren of kieren. Instructies voor onderhoud vindt u op onze website.
Zorg dat het verpakkingsmateriaal compact en gescheiden wordt afgevoerd. Hartelijk dank.
INSTRUCTIONS - ENGLISH
A. The example used in these instructions is a low D-71 frame.
B. The same principles apply when assembling the high T-100 frame, the four-legged and the
ve-legged frame.
Blow sharply into the holes in the frame to ensure they are empty. The holes may contain
wood shavings.
1. Screw the steel pins into the table legs, the short pin in the lower hole and the long pin in
the upper hole.
2. Screw the pins in as far as possible. Ensure that the cavities are pointing downwards. Don’t
worry if they pins are a little loose.
3. Turn the frame upside down. Carefully slide the assembly bushes (with the Allen screw on
the top) into the holes, with the opening pointing towards the drill hole.
4. Carefully slide the table leg with the pins into the holes of the frame until they are perfectly
aligned. Tighten both Allen screws. Repeat these steps for each table leg.
5. If necessary, use the supplied screws to x the assembly plates in the position indicated on
the top of the table leg.
Ensure constant humidity of between 50% and 60%, to prevent the solid wood parts from
rubbing or cracking. Maintenance instructions are available on our website.
Please sort and compact the packaging materials before disposal. Thank you.
3
D FRAME 71 - LOW FRAME
T FRAME 100 - HIGH FRAME

manual beech connect table tops
1
2
3
manual beech connect table tops - DUM 11-2021
4 5

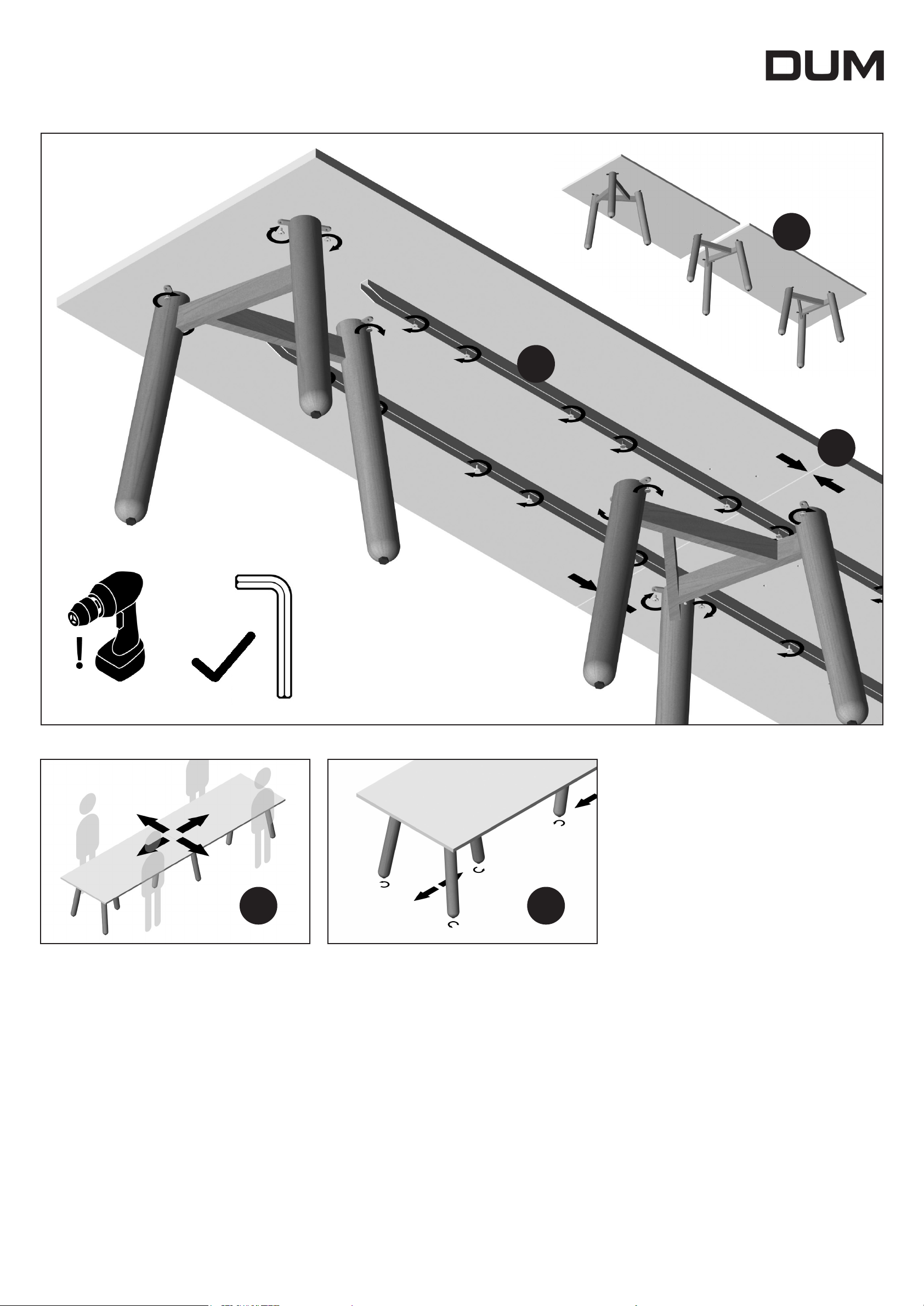

INSTRUCTIONS - ENGLISH
Please use an Allen key, or alternatively a cordless drill set to a low torque. All bolts should be
screwed in without resistance. If you feel resistance, unscrew the bolt. Failing to follow these
instructions may result in damage to the tabletop or inserts. Assemble the table where it is to
be placed. Work with at least 2 people. Work on a soft surface to protect the wooden parts
and the tabletops.
1. Place the tabletops on the frames in the correct order.
2. Use the bolts to x the support brackets and the steel assembly plates on the frames to the
tabletops. Do not fully tighten the bolts at this stage.
3. Ensure that the tabletops are straight and closely aligned. First securely tighten the brackets
closest to the adjacent tabletops. Now securely tighten the remaining bolts.
4. Carefully move the table to the desired location. Make sure enough people help, to avoid
overloading the joints.
5. Ensure that the frames are upright. If necessary, use the adjustable feet to compensate for
uneven ground.
Ensure constant humidity of between 50% and 60%, to prevent the solid wood parts from
rubbing or cracking. Maintenance instructions are available on our website.
Please sort and compact the packaging materials before disposal. Thank you.
INSTRUCTIES – NEDERLANDS
Gebruik bij voorkeur een inbussleutel of een accuboor ingesteld op een laag koppel.
Bouten moeten zonder weerstand worden ingeschroefd. Als er weerstand is, draait u de
bout er weer uit. Als deze instructies niet worden opgevolgd, kan dit schade toebrengen
aan het tafelblad of de inserts. Monteer de tafel op de locatie waar deze moet komen te
staan. Werk met minimaal 2 personen. Zorg voor een zachte ondergrond om de houten
onderdelen en de tafelbladen te beschemen.
1. Plaats de bladen los op de frames in de juiste volgorde.
2. Bevestig de steunproelen en de stalen montageplaten van de frames met de bouten aan
de tafelbladen zonder deze helemaal vast te draaien.
3. Zorg dat de bladen recht en strak tegen elkaar aan liggen. Draai eerst de dichtstbijzijnde
proelen van de naast elkaar liggende tafelbladen stevig vast. Draai nu alle bouten stevig
vast.
4. Verplaats de tafel voorzichtig naar de gewenste plek. Zorg dat er daarbij voldoende man-
kracht aanwezig is zodat de verbindingen niet worden overbelast.
5. Zorg dat de frames goed recht staan. Oneenheden in de vloer kunnen worden opgevan-
gen door de stelvoeten.
Zorg voor een constante luchtvochtigheid tussen de 50 en 60% zodat de massief houten
delen niet gaan scheuren of kieren. Instructies voor onderhoud vindt u op onze website.
Zorg dat het verpakkingsmateriaal compact en gescheiden wordt afgevoerd. Hartelijk dank.
DUM BV T +31 [0]20 4890104 info@dumoce.com www.dumoce.com
low torque
