EAS Electric EINSOLAR5Y User manual

Guía rápida de instalación
3. Instalación
Requisitos de instalación
1. Instale el inversor donde no pueda tocarse
por descuido.
2. Instale el inversor en superficies sólidas y lisas.
3. El inversor no debe instalarse cerca de objetos
inflamables o explosivos.
Instalación del cable PE
Hay un segundo terminal PE en la parte inferior del inversor.
Compruebe que el terminal PE está adecuadamente
conectado a tierra y que la resistencia de tierra es inferior a 10
Ohm.
3.2
Nº Descripción
1 Carcasa
2 Terminal M5 con conductor protector
3 Tornillo de cabeza plana M5×13
Fíjelo firmemente a la carcasa (destornillador T25, par de apriete: 2.5Nm).
AVISO
Es imprescindible conectar adecuadamente a tierra el segundo terminal PE y el terminal CA. Si no
se conectan ambos PE la garantía quedará invalidada.
Accesorios incluidos
2.
Luz solar
directa
Exposición a
la lluvia
Acumulación
de nieve
EVITE
Instalación
3.1
1. Display
2. Interruptor CC
(opcional)
3. Terminales fotov.(s)
4. COM1: Wi-Fi/GPRS
(opcional)
5. COM2: Smart Meter/
RS485/DRED
6. Terminal CA
7. Segundo terminal de
protección
Modelos: EINSOLAR5Y, EINSOLAR10Y
1. Partes del producto An
Al
Fo
1. Use la placa de montaje como plantilla para taladrar 3 orificios de 10mm de diámetro y 70mm de profundidad.
2. Fije la placa de montaje con los tornillos y los pernos de expansión incluidos en los accesorios de montaje.
3. Monte el inversor en la placa de montaje.
4. Compruebe ambos lados del disipador de calor y asegúrese de que el inversor está instalado de forma estable.
5. Use tornillos M5 (con par de apriete de 2.5Nm) para unir las aletas del disipador de calor a la placa de montaje.
6. Es recomendable incorporar un dispositivo de bloqueo antirrobo al inversor.
Dimensiones: An×Al×Fo=425 x 346 x 160mm
Especificaciones del cable
Especificaciones del cable
Nº Item Tipo Especificaciones
1 Cable PE de
protección
Cable de cobre para
exteriores de un núcleo Sección transversal del conductor: 4-6mm2
2 Cable
salida CA
Cable para exteriores de
cobre
Sección transversal: 4-6mm2
Diámetro externo: 12-18mm
3 Cable de
entrada CC
Cable FV estándar para
exteriores, recomendado
modelo PV1-F
Sección transversal del conductor:
2.5-6mm2
Diámetro externo: 5-8mm
4 Medidor
(Meter)/RS485
Cable para exteriores de par
trenzado de dos núcleos
apantallado
Sección transversal del conductor:
0.14-1.5mm2
Diámetro externo: aprox 9mm
5 DRED CAT-5E, cable apantallado para
exteriores
Estándar para EIA/TIA 568B
Diámetro externo: aprox. 9mm
Longitud máxima del cable: 1000m
Inversor Placa de
montaje
Accesorios
de montaje Wi-Fi
Dispositivos
(opcional)
Documentos
11
141 11
Conector CA
Conectores
CC MC4 o
D4 (sellados)
Paso 1 Paso 2 Paso 3
Paso 4 Paso 5
160mm
2
1
35476
1
2
3
!

Paso 1 Paso 2 Paso 3
Desenrosque la tuerca
roscada del manguito, y
páselos por el cable de
CA
Introduzca el conductor en un casquillo
adecuado según DIN 46228-4 y crimpe.
Conecte los conductores crimpados L, N y PE
en los terminales correspondientes y apriete
los tornillos (par de apriete 0.6±0.1N·m).
Ensamble la tapa de
cierre, el casquillo
roscado y la tuerca
giratoria
Enrosque el conector
CA con firmeza en la
toma
3.5RS485/Contador Inteligente (Smart Meter)/Conexión DRED
3.4 Conexión Wi-Fi/GPRS (Opcional)
El dispositivo WiFi puede incluirse con el aparato de forma opcional.
3.4.1 Conecte adecuadamente el dispositivo en el terminal
COM1.
3.4.2 Consulte las instrucciones para la conexión y
configuración del Wi-Fi en su manual correspondiente.

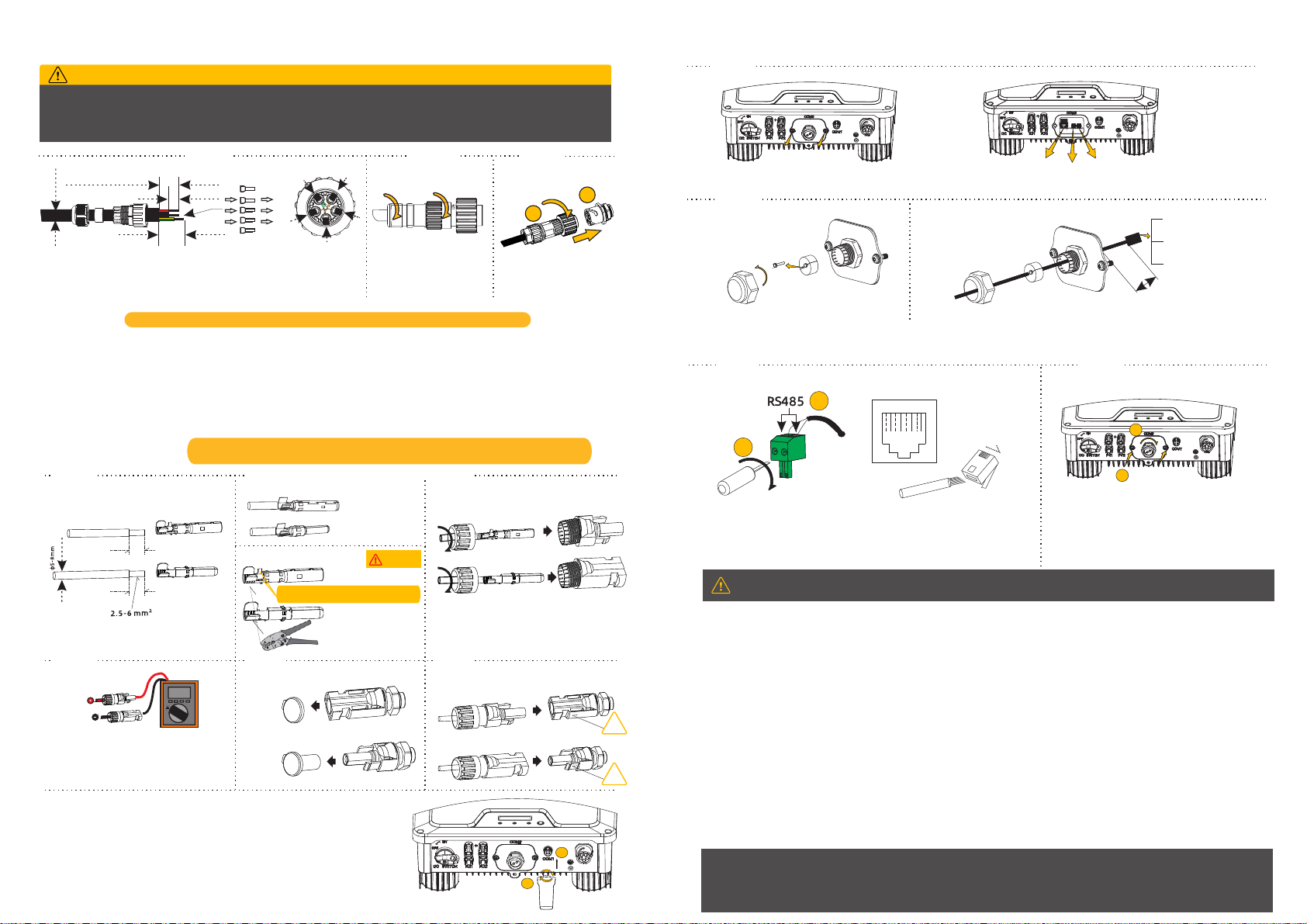

3.2 Montaje y conexión de los cables de CA
Peligro mortal debido a la alta tensión en el inversor
Antes de conectar ningún cable o componente eléctrico, compruebe que el interruptor CC y el
disyuntor de CA están APAGADOS y no pueden reactivarse por accidente.
PELIGRO
Nota: Asegúrese de que el conector está correctamente instalado.
1. El inversor y la placa de montaje se han instalado correctamente.
2. Las partes metálicas expuestas del inversor están conectadas a tierra.
3. La resistencia entre los sistemas fotovoltaicos y la tierra es superior a 1Mohm.
4. En los terminales CC que no se usen, hay conectores CC sellados con tapones resistentes al agua.
5. La tensión de red en el punto de conexión del inversor está dentro del rango permitido.
6. El disyuntor de CA debe ser adecuado y estar correctamente conectado.
7. Los conectores de los cables de comunicación tienen que estar correctamente conectados y
apretados.
Encendido
Encienda el interruptor de CC tras realizar las comprobaciones arriba indicadas, y encienda el
disyuntor de CA.
Cuando haya suficiente potencia de CC aplicada y se cumplan las condiciones de la red, el inversor se
pondrá en marcha automáticamente.
1
2
Paso 4 Paso 5
clic
clic
7mm
7mm
PV1-F/UL-ZKLA/USE2
PV1-F/UL-ZKLA/USE2
Monte los conectores
2.6-2.9 N·m
Positivo
Negativo
Monte los extremos del cable D4
Terminal positivo
Terminal negativo
Alicates de crimpar
Nota: No crimpe esta parte
Paso 2
Monte los extremos del cable MC4
Terminal positivo
Terminal negativo
Paso 1
Paso 3
Retire el aislamiento
AVISO
Compruebe la polaridad de los strings
FV
Compruebe que la tensión de circuito
abierto es inferior al límite de entrada
del inversor 600V
Retire los tapones sellantes
de los terminales FV
Si hay un terminal que no se
vaya a usar, séllelo con un
tapón.
Compruebe si los cables están bien
instalados tirando hacia fuera
Paso 6
Introduzca los conectores en el
terminal hasta que oiga un clic.
Aprox. 60mm
Para “L1”, “L2”,“L3” y “N”
7-9 mm
Aprox. 65mm
1
2
L
N
PE
4...6mm²
φ1 2-18mm
Nota: Según la normativa AS/NZS 5033, los sistemas fotovoltaicos instalados en
entornos domésticos no deben tener una tensión superior a 600V.
1）
Conexión y montaje de los cables de CC
Es obligatorio cumplir los siguientes requisitos o la garantía quedará invalidada.
3.3.1 La tensión abierta máxima de cada string es inferior a 1000V.
3.3.2 La corriente máxima de cortocircuito de cada entrada fotovoltaica es inferior al límite permitido del inversor.
3.3.3 Cada string tiene buen aislamiento a tierra en todos los casos.
3.3.4 Compruebe que los conectores de CC tienen la polaridad correcta.
3.3.5 Si los conectores fotovoltaicos no están bien montados y asegurados, puede darse un arco o
sobrecalentamiento.
3.3
2
1
1
Paso 1
DRED Meter R 4
S 85
DRED
Meter SR 485
DRED
METER
RS485
o
o
Aprox.60mm
Paso 2
Paso 3
B
A
1
2
Tipo de destornillador: Plano 0.4 x 2.5
Conexión RS485/METER
Conecte los cables crimpados al RS485 /
terminales del Meter /DRED y fíjelos con un
destornillador plano (0.4x2.5)
12345678
Pin1:DRM1/5
Pin2:DRM2/6
Pin3:DRM3/7
Pin4:DRM4/8
Pin5:RefGen
Pin6:Com/DRM0
Pin7:N/A
Pin8:N/A
1 8
Conexión DRED
Toma R 4
J 5
R 4
J 5 Plug
Paso 4
Apriete la tuerca para evitar que el cable
se tambalee, coloque la placa de sellado
COM2 y apriete firmemente los tornillos .
(Tipo de destornillador: T25; par de
apriete: 2,5 Nm)
1
2
Desatornille con un destornillador T25 y retire la placa de sellado de los terminales COM. Los
terminales DRED/Meter/RS485 quedarán expuestos.
Desenrosque la tuerca del prensaestopas y saque los cilindros de goma. Selle el prensaestopas
correctamente si hay un agujero sin usar para evitar la humedad y el polvo.
AVISO Para AS/NZS 4777, son válidos: DRM0, DRM5, DRM6, DRM7 y DRM8. Asegúrese de montar
la carcasa y los casquillos correctamente.
4. Puesta en marcha
Compruebe que:
Para más información, consulte el manual de usuario y otros documentos en www.easelectric.es
EAS ELECTRIC SMART TECHNOLOGY, S.L.
P.I. Codonyers, C/Principal, 4 46220 Picassent (Valencia, SPAIN)

3.2
Object Description
1 Housing
2
3 M5×13 pan head screw
No Item Type
1 Outdoor copper cable • Conductor cross-section: 4-6 mm²
2 Outdoor copper cable • Conductor cross-section: 4-6 mm²
3 • Conductor cross-section: 2.5-6 mm²
4 Meter/RS485 • Conductor cross-section: 0.14-1.5 mm²
Cable Specifications
Mounting
3.1
Step 1 Step 2 Step 3
Step 4 Step 5
Models: EINSOLAR5Y, EINSOLAR10Y
160mm
12-18 mm
Direct
Sunlight
Rain
Exposure
Snow
Lay up
AVOID
3. Installing
Installation Requirements
1. Please install the inverter(s) in places that can avoid
inadvertent contact.
2. Please install the inverter on solid/smooth surfaces.
3. The inverter(s) should not be installed near inflammable or
explosive objects.
!
1
2
3
Product Overview
1. w
D
H
2
1
35476
/RS485/DRED
Dimension:W×H×D=425×346×160mm
Packing List
Inverter Mounting
Bracket
Mounting
Accessories Documents
1 1 1 2 1 1 1
2.
!
Wi-Fi /GPRS stick
(optional)
3.1.1 Use the mounting paper guide to mark holes on the wall,
Drill three holes in the marked position of 10mm diameter and 70mm depth
3.1.2 Fix the expansion bolts and mount the main bracket with the screws in mounting accessories
3.1.3 Attach the inverter to the mounting bracket. Mount the supporting bracket at the bottom of the inverter
3.1.4 Check both sides of heat sink and ensure the inverter is stably attached
3.1.5 Use M5 screw ( torque:2.5Nm ) to attach the heat sink fins to the munting bracket
3.1.6 It is recommended to attach an anti-theft lock to the inverter
5 DRED CAT-5E, outdoor shielded cable
Standard for EIA/TIA 568B
• Cable outer diameter: approx. 9 mm
• cable maximum length 1000m
9
• Cable outer diameter: 5-8 mm
DC Plugs
MC4 or D4
(optional)

Commissioning
4.
3.2
3.3
Step 1 Step 2 Step 3
Unscrew the swivel nut from
the threaded sleeve,
then thread the swivel nut and
threaded sleeve over
the AC cable
Insert the conductor into a suitable ferrule
acc. to DIN 46228-4 and crimp.
Insert the crimped conductors, L, N and PE
into corresponding terminals and tighten
the screws (torque 0.6±0.1N·m).
Assemble the locking cap,
threaded sleeve and swivel
nut together.
Screw the AC connector and
tighten firmly into socket.
Approx. 60mm
For “L1” , “L2”,“L3”and “N”
7-9mm
4....6mm²
φ12-18mm
Approx. 65mm
1
2
1
2
L
N
PE
DC Wire Assembly and Connection
Note: According to AS/NZS 5033, PV arrays for installation on domestic
dwellings shall not have PV array maximum voltages greater than 600V.
1）
Wi-Fi/GPRS Connection (Optional)
3.4
The stick is included in the scope of delivery as an option.
3.4.1 Tighten the stick into the COM1 port. Make sure the stick is
securely connected.
3.4.2 For the connection and configuration of the Wi-Fi stick please refer to
<Wi-Fi stick User manual> . 2
1
1
3.5RS485/Smart Meter/DRED Connection
Step 1
DRED Meter R 485
S
DRED
Meter R 485
S
DRED
METER
RS485
or
or
Approx.60mm
Step 2
Step 3
B
A
1
2
screwdriver type: Blade 0.4 x 2.5
RS485/METER conn ection
Connect the crimped cables to RS485 / Meter terminals/DRED
and secure by (blade 0.4x2.5) screwdriver
12345678
Pin1:DRM1/5
Pin2:DRM2/6
Pin3:DRM3/7
Pin4:DRM4/8
Pin5:RefGen
Pin6:Com/DRM0
Pin7:N/A
Pin8:N/A
1 8
DRED connection
R 45 Plug
J
R 45 Plug
J
Step 4
Tighten the nut to prevent the cable from
wobbling, put on the COM2 sealing plate and
firmly tighten the screws .
(Screwdriver type: T25; Torque: 2.5 Nm)
1
2
Step 1 Step 2 Step 3
Step 4 Step 5 Step 6
click
click
10
7mm
7mm
PV1-F/UL-ZKLA/USE2
PV1-F/ UL-ZKLA/USE2
Assemble the connectors
2.6-2.9 N·m
Positive
Negative
Assemble the cable endsD4
Positive terminal
Negative terminal
Crimp pliers to cable ends
Note: Don't crimp this part!
Assemble the cable endsMC4
Positive terminal
Negative terminal
www.easelectric.es
EAS ELECTRIC SMART TECHNOLOGY, S.L.
Address: P.I. Codonyers, C/Principal, 4 46220 Picassent (Valencia, SPAIN)
