Eaton ICS Icon Site User manual

INS #
Brand Logo
reversed out of
black
INS #
IB500007EN
Installation Instructions - ICS/ICM Icon Site
Instructions d’installation - ICS/ICM Icon Site
Instrucciones de instalación - ICS/ICM Icon Site
IMPORTANT: Read carefully before installing fixture. Retain for future reference.
GENERAL: Upon receipt of the fixture, thoroughly inspect for any freight damage which should be brought to the
attention of the delivery carrier. Compare the catalog description listed on the packing slip with the fixture label on the
housing to assure you have received the correct material.
SAFETY: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
APPLICATIONS: This lighting fixture is designed for outdoor lighting services, and should not be used in area of limited
ventilation or inside high ambient temperature enclosures. It must be stored in a dry location prior to installation. Do
not expose lighting fixture to rain, dust or other environmental conditions prior to installation and insertion of photo
control or shorting cap (if so equipped). Do not install the fixture near combustible materials or locate next to airflow
blocking surfaces within 6 inches. Best results will be obtained if installed and maintained according to the following
recommendations.
WARNING
Make certain power is OFF before starting installation
or attempting any maintenance.
WARNING
Risk of fire/electric shock. If not qualified, consult an
electrician.
WARNING
Risk of Electric Shock – Disconnect power at fuse or
circuit breaker before installing or servicing.
WARNING
Risk of Personal Injury – Fixture may become damaged
and/or unstable if not installed properly.
 Do not mount luminaire within 6” of a combustible
surface.
 Do not handle luminaire by the glass. Do not touch
LEDs.
WARNING
Risk of Burn – Disconnect power and allow fixture to
cool before servicing.
ote:N These instructions do not claim to cover all
details or variations in the equipment, procedure,
or process described, nor to provide directions
for meeting every possible contingency during
installation, operation or maintenance. When
additional information is desired to satisfy a
problem not covered sufficiently for user’s purpose,
please contact your nearest representative.
ote:N This lighting fixture has been shipped complete
with one of several mounting options. Please follow
the installation instructions specific to the catalog
part that you ordered.
ote:N Care must be taken not to set lighting fixture down
on optical lenses or lift the fixture in the lens area.
ote:N Specifications and dimensions subject to change
without notice.

2EATON IB500007EN Installation instructions
Installation Instructions - ICS/ICM Icon Site
INSTALLATION
Tools Required
Ratchet, a shallow 3/4” socket and 1/4 hex nut driver, 3/8”
Allen drive for 1/2” inch bolt, #2 Phillips head screw driver,
torque wrench.
Attaching Arm to Pole (Figure 1 – 2.)
1. Open door and press both button latches at the same
time and open door. (Figure 1.)
2. Slide nut plate into pole. Install threaded rods through
holes in the pole and into the nut plate. Slide the arm
over the threaded rods. (Figure 2.)
ote:N Use of thread locking compound (not supplied) is
suggested where the thread rods contact the nut
plate.
Button Latches
Push to open
Figure 1.
Figure 2.
Attaching Housing to Arm (Figure 3A – 3B.)
1. Remove the wire way plug from the housing. Move
the fixture leads aside so the threaded rods may be
accessed through the fixture housing (Figure 3A.).
Feed the fixture wires through the arm. Slide the
housing over the threaded rods and secure it with plain
washers, lock washers, and hex nuts. Torque hex nuts
as follows: Medium Icon (ICM) – 450 in-lbs., Small Icon
(ICS) - 130 in-lbs. (Figure 3B.). Re-install the wire way
plug into the wire way in the housing.
ote:N It may be helpful to use a deep socket when
installing the hex nuts.
Figure 3A.
Figure 3B.
Wireway Plug
Wireway Plug
Lock Washer
Plain Washer
Nut
Pole
Nut plate
Rods
Arm

3
EATON IB500007EN Installation instructions
Installation Instructions - ICS/ICM Icon Site
Figure 4.
Electrical Connections (Figure 4.)
1. Make the fixture connections in the arm. Insert wires
into the arm and reinstall the wire way door as shown.
(Figure 4).
2. Secure all hanging wires to prevent interference, while
closing the door. You will hear two audible “clicks”
when the two button latches are properly engaged.
Linear Arm Upsweep Arm
Wireway Door Wireway Door

4EATON IB500007EN Installation instructions
Installation Instructions - ICS/ICM Icon Site
IMPORTANT: Lisez attentivement avant d’installer le luminaire. Conservez pour consultation ultérieure.
GÉNÉRALITÉS: Inspectez minutieusement le luminaire dès sa réception pour déceler les dommages occasionnés par
le transport, lesquels devront être signalés au transporteur. Comparez la description du catalogue indiquée sur le bon de
livraison avec l'étiquette du luminaire située sur le boîtier pour vous assurer que vous avez reçu l'appareil commandé.
SÉCURITÉ: Le câblage du luminaire doit être conforme au Code national de l'électricité, les lois et ordonnances locales en
vigueur. Une mise à la terre adéquate est requise afin d'assurer votre sécurité. Respectez soigneusement la procédure de
mise à la terre du chapitre d'installation.
APPLICATIONS: Ce luminaire a été conçu pour l'éclairage extérieur et ne doit pas être utilisé dans un endroit peu ventilé
ou dans une enceinte à haute température ambiante. Il doit être rangé dans un endroit sec en attendant son installation.
N'exposez pas le luminaire à la pluie, à la poussière ou à d'autres conditions ambiantes avant l'installation et l'insertion
de l'interrupteur photo-électrique ou de la fiche de court-circuit (si fournis). N'installez pas le luminaire près de matériaux
combustibles et ne le placez pas à proximité de surfaces bloquant la circulation de l'air dans un rayon de 15,2cm (6po). Les
résultats seront meilleurs si le luminaire est installé et entretenu selon les recommandations suivantes.
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est HORS
TENSION avant de commencer l'installation ou de tenter
d'en faire l'entretien.
AVERTISSEMENT
Risque d’incendie ou de décharge électrique. Si vous
n’êtes pas qualifié, consultez un électricien.
AVERTISSEMENT
Risque de décharge électrique - Mettez l’alimentation
électrique hors tension en enlevant le fusible ou en
déclenchant le disjoncteur avant l'installation ou
l'entretien.
AVERTISSEMENT
Risque de blessures - Ce luminaire peut s'endommager
s'il n'est pas installé correctement ou s'il est instable.
 NE montez PAS le luminaire à moins de 15,2 cm (6 po)
d'une surface combustible.
 NE manipulez PAS le luminaire en le tenant le verre.
Ne touchez pas aux DEL.
AVERTISSEMENT
Risque de brûlure - Débranchez la source d'alimentation
et laissez refroidir le luminaire avant de procéder à son
entretien.
emarque:R Ces instructions ne prétendent pas couvrir
tous les détails ou toutes les différences
d'équipement, de procédures ou de procédés
décrits ni fournir de directives pouvant répondre
à toutes les éventualités pouvant survenir
pendant l'installation, le fonctionnement ou
l'entretien. Si des renseignements additionnels
sont nécessaires afin de résoudre un problème
insuffisamment décrit pour l'utilisation, veuillez
communiquer avec votre représentant le plus
près de chez vous.
emarque:R Ce luminaire est livré avec toutes ses pièces et
l'une des différentes options de montage. Suivez
les instructions d'installation correspondant à la
pièce du catalogue que vous avez commandée.
emarque:R Assurez-vous de ne pas déposer le luminaire sur
les lentilles et de ne pas le soulever en posant
vos mains sur les lentilles.
emarque:R Les caractéristiques techniques et les
dimensions sont sujettes à modifications sans
préavis.
INSTALLATION
Outils requis
Une clé à cliquet, une douille de 19mm (3/4po) et un
tournevis à écrous hexagonaux de 60mm (1/4po); une clé
Allen de 95mm (3/8po) pour boulons de 12,7mm
(1/2po), tournevis cruciforme n°2, clé dynamométrique.
Fixation du bras au poteau (Figures 1 – 2.)
1. Ouvrez la porte et appuyez simultanément sur les deux
boutons poussoir (Figure 1).
Boutons poussoir Appuyez pour ouvrir

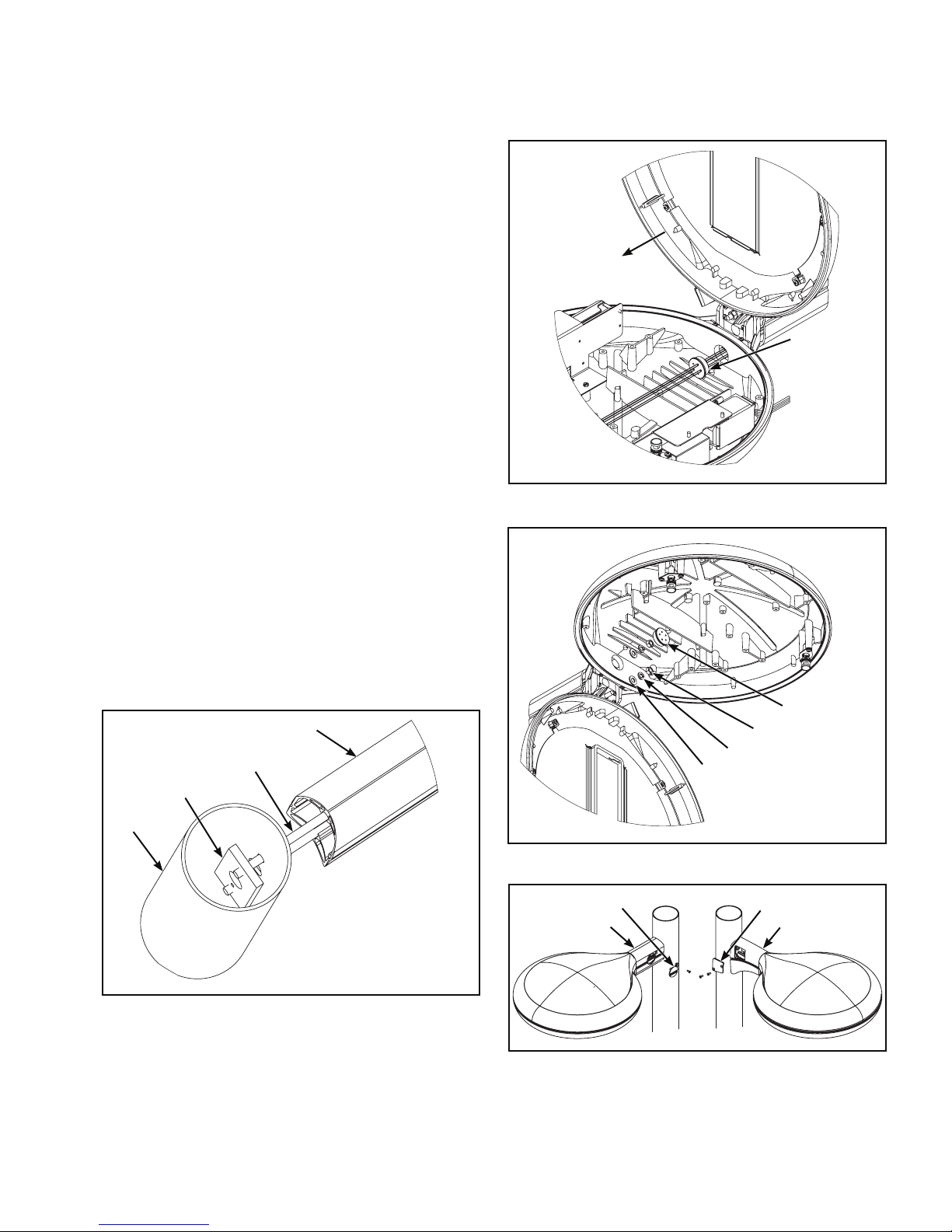

Figure 1.

5
EATON IB500007EN Installation instructions
Installation Instructions - ICS/ICM Icon Site
Figure 2.
2. Glissez l’écrou d’ancrage dans le poteau. Placez les
tiges filetées à travers les trous du poteau et dans
l’écrou d’ancrage. Glissez le bras sur les tiges filetées
(Figure 2).
emarque:R L’emploi d’un frein-filet (non fourni) est suggéré
où les tiges filetées sont en contact avec l’écrou
d’ancrage.
Fixation du boîtier au bras (Figures 3A – 3B.)
1. Retirez la prise de la goulotte du boîtier. Dégagez
les câbles de sortie du luminaire afin que les tiges
filetées soient accessibles par le boîtier du luminaire
(Figure3A). Passez les câbles du luminaire à travers
le bras. Faites glisser le boîtier sur les tiges filetées
et fixez-le à l’aide des rondelles plates, des rondelles
frein et des écrous hexagonaux. Serrez les boulons
hexagonaux de la manière suivante: moyenne icône
(ICM) - 50,84N-m (450po-lb), petite icône (ICS) -
14,69N-m (130po-lb) (Figure3B). Réinstallez la prise
de la goulotte dans la goulotte du boîtier.
emarque:R Il peut s’avérer utile d’utiliser une douille
profonde lorsque vous installez les écrous
hexagonaux.
Raccords électriques (Figure4).
1. Raccordez les fils du luminaire au bras. Insérez les
fils dans le bras et réinstallez la porte de la goulotte,
comme indiqué. (Illustration 4)
2. Sécurisez les fils pendants pour éviter les interférences,
tout en refermant la porte. Deux «clics» se font
entendre lorsque les deux boutons poussoir sont
correctement enclenchés.
Figure 3A.
Figure 3B.
Prise de la
goulotte
Prise de la
goulotte
Rondelle frein
Rondelle plate
Écrou
Poteau
Écrou
d’ancrage
Tiges
Bras
Figure 4.
Bras linéaire Bras surélevé
Porte de la goulotte Porte de la goulotte

6EATON IB500007EN Installation instructions
Installation Instructions - ICS/ICM Icon Site
IMPORTANTE: Lea atentamente antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia
futura.
GENERAL: Al recibir la luminaria, controle en detalle que no se haya dañado durante su transporte. Si hubiera daños, informe
al transportista de la entrega. Compare la descripción del catálogo del recibo de envío con la etiqueta de la luminaria que se
encuentra sobre la carcasa, para asegurarse de haber recibido la mercadería correcta.
SEGURIDAD: Esta luminaria debe cablearse de conformidad con el Código Eléctrico Nacional y las ordenanzas y los códigos
locales aplicables. Se requiere una adecuada conexión a tierra para garantizar la seguridad personal. Consulte atentamente el
procedimiento de conexión a tierra en la sección de instalación.
APLICACIONES: Esta luminaria está diseñada para un servicio de iluminación en exteriores y no debería utilizarse en un
área de poca ventilación o en recintos con alta temperatura ambiente. Debe almacenarse en una ubicación seca antes de
su instalación. No exponga la luminaria a la lluvia, el polvo u otras condiciones medioambientales antes de su instalación
e inserción del fotocontrol o tapón de cortocircuito (si así viniera equipada). No instale la luminaria cerca de materiales
combustibles ni la ubique junto a superficies de bloqueo de flujo de aire a menos de 6 pulgadas (15 cm). Obtendrá mejores
resultados si se la instala y se le realiza el servicio de mantenimiento de acuerdo con las siguientes recomendaciones.
ADVERTENCIA
Asegúrese de que la alimentación esté DESCONECTADA
antes de comenzar la instalación o intentar realizar
cualquier tarea de mantenimiento.
ADVERTENCIA
Riesgo de incendio y/o descarga eléctrica. Si no está
calificado, consulte a un electricista.
ADVERTENCIA
Riesgo de descarga eléctrica: desconecte el suministro
eléctrico desde el fusible o el disyuntor antes de realizar
la instalación o de hacer reparaciones.
ADVERTENCIA
Riesgo de lesiones personales: la luminaria se podría
dañar y/o quedar inestable si no se instala debidamente.
 NO instale la luminaria a menos de 15 cm (6 in) de
una superficie combustible.
 NO sostenga la luminaria por la lente. No toque los
LED.
ADVERTENCIA
Riesgo de quemaduras: desconecte el suministro
eléctrico y deje que la luminaria se enfríe antes de
realizar reparaciones.
ota:N Estas instrucciones no aseguran cubrir todos los
detalles o variaciones del equipo, procedimiento o
proceso descritos, ni proporcionar directivas que
anticipen todas las contingencias posibles durante la
instalación, la operación o el mantenimiento. Cuando
desee obtener información adicional para solucionar
un problema no abordado en forma satisfactoria para
el propósito del usuario, póngase en contacto con su
representante más cercano.
ota:N Esta luminaria se ha enviado completa, con una de
varias opciones de montaje. Siga las instrucciones de
instalación específicas para la pieza del catálogo que
usted haya pedido.
ota:N Se debe tener cuidado de no colocar la luminaria
sobre las lentes ópticas ni levantarla por el área de la
lente.
ota:N Las especificaciones y las dimensiones están sujetas
a cambios sin previo aviso.
INSTALACIÓN
Herramientas necesarias
Trinquete, un casquillo de 3/4 "y un destornillador hexagonal
de 1/4, destornillador hexagonal de 3/8" para tornillo de
1/2 ", destornillador estrella # 2, llave dinamométrica.
Montaje del brazo al poste (Figura 1 - 2.)
1. Abra la puerta y presione los dos pestillos del botón al
mismo tiempo y abra la puerta. (Figura 1.)
Pestillos del botón que se empujan para abrir
Figura 1.

7
EATON IB500007EN Installation instructions
Installation Instructions - ICS/ICM Icon Site
Figura 2.
2. Deslice la placa de la tuerca en el poste. Instale las
varillas roscadas a través de los orificios en el poste
y en la placa de la tuerca. Deslice el brazo sobre las
varillas roscadas. (Figura 2.)
ota:N Se sugiere el uso de un compuesto de bloqueo de
roscas (no suministrado) cuando las varillas roscadas
entran en contacto con la placa de tuerca.
Colocación del armazón al brazo (Figura 3A - 3B.)
1. Remueva la bandeja de portacables del armazón.
Mueva los cables de la luminaria hacia un lado para
acceder a las varillas roscadas a través del armazón
del dispositivo (Figura 3A). Alimente los cables de
la luminaria a través del brazo. Deslice el armazón
sobre las varillas roscadas y fíjelo con las arandelas,
las arandelas de seguridad y las tuercas hexagonales.
Apriete las tuercas hexagonales de la siguiente manera:
Icono de mediano (ICM) - 450 in-lbs, Icono pequeño
(ICS) - 130 in-lbs. (Figura 3B). Vuelva a instalar la
bandeja portacables en el portacables en el armazón.
ota:N Puede ser útil usar un casquillo profundo al instalar
las tuercas hexagonales.
Conexiones eléctricas (Figura 4)
1. Haga las conexiones de la luminaria en el brazo. Inserte
los cables en el brazo y vuelva a instalar la puerta del
cable como se muestra. (Figura 4.)
2. Asegure todos los cables colgantes para evitar
interferencias, mientras cierra la puerta. Escuchará dos
"clics" audibles cuando los dos pestillos de los botones
estén correctamente acoplados.
Figura 3A.
Figura 3B.
Bandeja
portacables
Bandeja
portacables
Arandela de seguridad
Arandela
Tuerca
Poste
Placa de
tuercas
Varillas
Brazo
Figura 4.
Brazo lineal Brazo Elevador
Puerta del cable Puerta del cable

Eaton
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.eaton.com/lighting
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
© 2017 Eaton
All Rights Reserved
Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IB500007EN
May 18, 2017
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
Eaton est une marque de commerce
déposée.Toutes les autres marques
de commerce sont la propriété de leur
propriétaire respectif.
Eaton es una marca comercial
registrada.Todas las marcas
comerciales son propiedad de sus
respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice.
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis.
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo
aviso.
Warranties and Limitation of Liability
Please refer to www.eaton.com/LightingWarrantyTerms for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.eaton.com/LightingWarrantyTerms pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.eaton.com/LightingWarrantyTerms para conocer nuestros términos y condiciones.
