Eaton ClosetMaid ShelfTrack 32175 User manual

1© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
32175 8/15
01-89870
5’-8’ ADJUSTABLE CLOSET ORGANIZER
ORGANISATEUR POUR GARDE-ROBE DE 1,52 À 2,44 M
ORGANIZADOR PARA CLÓSET 1,52 A 2,44 M
INSTALLATION INSTRUCTIONS DIRECTIVES D’INSTALLATION INSTRUCCIONES DE INSTALACIÓN
What you will need:
Vous aurez besoin de:
Va a necesitar:
KIT CAPACITY:
Max System Load: 600 lbs
Max Combined Load: 44 lbs/ft
(See pages 6 & 7)
BEFORE BEGINNING
• Please read all instructions carefully.
• Familiarize yourself with all parts (see “PARTS”)
and check quantities.
• Follow all safety precautions
(see “SAFETY PRECAUTIONS”).
• Follow all manufacturer installation requirements in order to
comply with the advertised weight load specifications.
CAPACITÉ DE CHARGE:
Charge maximale du système:272,16kg
Charge maximale combinée: 65,48kg/m
(Voir pages 6 et 7)
AVANT DE COMMENCER
• Prière de lire avec soin toutes les directives fournies.
• Se familiariser avec les pièces nécessaires à l’installation
(voir « PIÈCES ») et vérifier les quantités présentes.
• Respecter toutes les consignes de sécurité
(voir « COSIGNES DE SÉCURITÉ »).
• Suivez toutes les exigences d’installation du fabricant, afin de se
conformer aux spécifications de charge de poids annoncés.
PESO QUE SOPORTA:
Carga máxima del sistema: 272,16kg
Carga máxima combinada: 65,48kg/m
(Consulte las páginas 6 y 7)
ANTES DE EMPEZAR
• Lea todas las instrucciones cuidadosamente.
• Familiarícese con todas las piezas (vea “PIEZAS”)
y verifique las cantidades.
• Siga todas las precauciones de seguridad
(vea “PRECAUCIONES DE SEGURIDAD”).
• Siga todos los requisitos de instalación del fabricante con el fin
de cumplir con las especificaciones de carga de peso anunciados.

2© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
FOLLOW INSTRUCTIONS CAREFULLY
OBSERVER SOIGNEUSEMENT LES INSTRUCTIONS
SIGA LAS INSTRUCCIONES DETENIDAMENTE
Please do not return product to the retail store. For product assistance and warranty
information please call Consumer Affairs at 1-800-874-0008.
Manufacturer Warranty
Manufacturer will replace any missing or damaged part due to manufacturer defect for one
year after purchase. Please have proof of purchase for warranty claims.
•
Veuillez s’il vous plaît ne pas retourner le produit au magasin revendeur pour toute
demande de conseils, ou d’informations relatives à la garantie du produit ; s’il vous plaît
appelez le Service Consommateurs au 1-800-874-0008.
Garantie du Fabricant
Le fabricant remplacera toute pièce manquante ou endommagée en raison d’un défaut de
fabrication dans l’année suivant l’achat. S’il vous plaît rapportez une preuve d’achat
pour les réclamations de garantie.
•
Por favor no devuelva el producto a la tienda, para asistencia e información de garantía
contacte al departamento de Atención al Consumidor al 1-800-874-0008.
Garantía del Fabricante
El fabricante reemplazará cualquier parte faltante o dañada como consecuencia de un
defecto de fábrica, con un año de garantía después de la fecha de compra.
Por favor conserve su prueba de compra para reclamaciones de garantía.

3© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
SAFETY PRECAUTIONS
CONSIGNES DE SÉCURITÉ
PRECAUCIONES DE SEGURIDAD
WARNING MISE EN GARDE ADVERTENCIA
This unit contains small parts which could be a choking hazard for
small children. Children should be under adult supervision at all
times or serious injury could occur.
Always unload shelves prior to moving or reconfiguring the
system. During movement, the weight of personal belongings
can cause the unit to become unstable and either tip or collapse.
Serious bodily injury and/or damage to personal belongings
may occur.
Do not overload unit. If any shelf or rod bows or bends greater
than 3/4”, it is overloaded. If any shelf bracket bows or bends
more than 1/4”, it is overloaded. Overloading can cause
the system to collapse and cause serious bodily injury and/or
damage to personal belongings.
Do not climb or step on the unit. The unit may become unstable
and either tip or collapse. Serious bodily injury and/or damage
to personal belongings may occur.
Do not mount or attach anything to the system which is not
specifically designed for use with the system. Serious bodily
injury and/or damage to personal belongings may occur.
This system is designed for mounting on a wall that is an
integral part of a house and/or building. Follow manufacturer’s
instructions for proper installation. Failure to follow instructions
may cause the system to collapse and cause serious bodily injury
and/or damage to personal belongings.
Follow proper safety procedures when using hand tools, power
tools, and ladders.
Be careful of possible sharp metal edges after cutting.
We recommend you protect your work surface during assembly to
prevent scratching or damage to table tops, wood floors, etc.
Ce module contient de petites pièces avec lesquelles de petits
enfants peuvent s’étouffer. Les enfants doivent toujours être sous
la surveillance constante d’adulte faute de quoi des blessures
graves peuvent se produire.
Toujours vider les étagères avant de les déplacer ou de
reconfigurer le système. Durant le déplacement, le poids des
effets personnels qui s’y trouvent peut causer l’instabilité du
module et le faire basculer ou s’affaisser. Cela pourrait provoquer
des blessures graves et/ou des dommages matériels.
Ne pas surcharger les modules. Lorsqu’une étagère plie ou arque
de plus de 19 mm, cela indique une surcharge. Lorsqu’un support
d’étagère plie ou arque de plus de 6 mm, cela indique une
surcharge. La surcharge pourrait causer l’affaissement du système,
provoquant des blessures graves et/ou des dommages matériels.
Ne pas grimper ou se tenir debout ou assis sur le module. Le module
risque de devenir instable et basculer ou s’affaisser. Cela pourrait
provoquer des blessures graves et/ou des dommages matériels.
Ne jamais installer ou fixer au système des éléments non
conçus spécialement pour être utilisés avec celui-ci. Cela pourrait
provoquer des blessures graves et/ou des dommages matériels.
Ce système est conçu pour être fixé sur un mur qui fait partie
intégrante d’une résidence ou d’un bâtiment. Suivre les directives
d’installation du fabricant. Ne pas se conformer à ces directives
pourrait causer l’affaissement du système, provoquant des
blessures graves et/ou des dommages matériels.
Respecter toutes les consignes de sécurité lors de l’utilisation
d’outils manuels ou à moteur et d’échelles.
Prendre garde aux arêtes de métal coupantes produites après la coupe.
Nous recommandons de protéger la surface de travail durant le
montage afin d’éviter d’égratigner ou d’endommager les dessus
de table, plancher de bois, etc.
Este producto contiene piezas pequeñas que pueden causar
peligro de asfixia a niños pequeños. Los niños deben estar bajo
la supervisión de un adulto en todo momento, de lo contrario
pueden ocurrir lesiones graves.
Vacíe siempre las repisas antes de cambiar de lugar o reconfigurar
la unidad. Durante el movimiento, el peso de los objetos
personales puede hacer que la unidad quede inestable, se vuelque
o colapse, pudiendo causar lesiones personales graves y/o daños
a los objetos personales.
No sobrecargue la unidad. Si cualquier repisa se arquea o se
dobla más de 19 mm, significa que está sobrecargada. Si
cualquier soporte de repisa se arquea o se dobla más de 6 mm,
significa que está sobrecargado. Si se sobrecarga, puede causar
que la unidad colapse, causando lesiones corporales graves y/o
daños a objetos personales.
No escale o suba a la unidad. La unidad puede resultar inestable
y puede volcarse o colapsar pudiendo causar lesiones graves
personales y/o daños a los objetos personales.
No instale o fije nada a la unidad a no ser que esté específicamente
diseñada para la misma. Puede resultar en que la misma se
vuelque pudiendo causar lesiones graves personales y/o daños a
los objetos personales.
Este sistema está diseñado para su instalación en una pared
incorporada a la casa y/o edificio. Siga las instrucciones del
fabricante para una instalación correcta. No seguir las instrucciones
correctamente puede causar que la unidad colapse, causando
lesiones corporales graves y/o daños a objetos personales.
Siga los procedimientos de seguridad adecuados al usar
herramientas manuales eléctricas y escaleras.
Cuidado los con los bordes de metal después de cortar afilados.
Recomendamos que proteja su área de trabajo durante el
ensamblaje para no rayar las superficies de las mesas, pisos de
madera, etc.
MAX LOAD SPECIFICATIONS

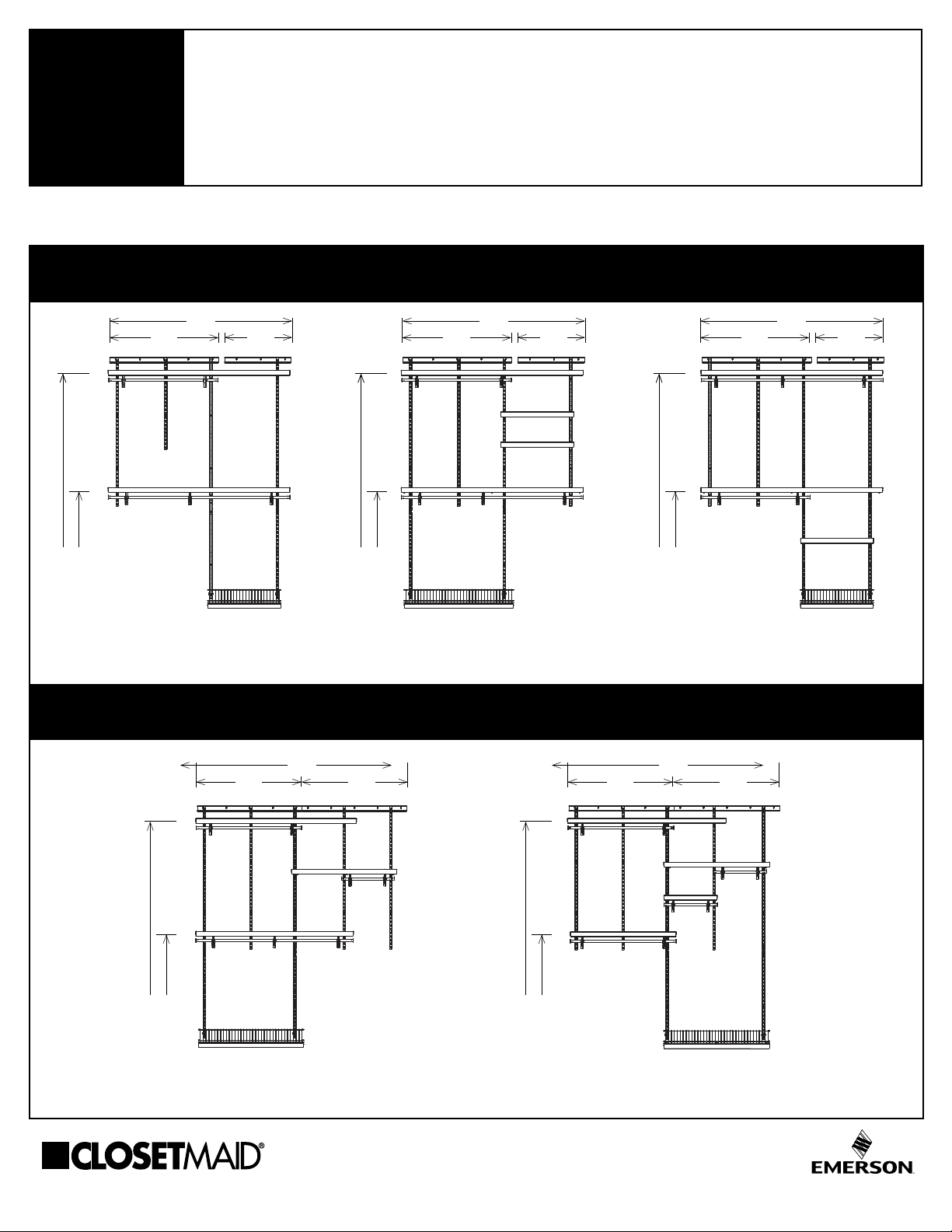

See Pages 6 & 7 for Max System Load.
44 lbs/ft max combined rod and deck load. Hang rod
not to exceed 17 lbs/ft. Minimum drywall thickness of
1/2 in. required to satisfy load capacity.
Kit components must be installed per manufacturers
requirements as detailed in the installation manual to
comply with the advertised performance specifications.
NÚMERO MÁXIMO DE CARGA ESPECIFICACIONES
Revisa las páginas 6 y 7 para conocer la Carga máxima
del sistema.
El peso máximo combinado que soportan la barra y la
repisa es 65,48kg/m. La barra para colgar la ropa no
soporta más de 25,3kg/m. Se requiere un espesor de
tabique mínimo de 1,27cm para garantizar la capacidad
de carga.
Los componentes deben instalarse según las instrucciones
del manual para obtener los resultados indicados.
CHARGE MAXIMALE
Reportez-vous aux pages6 et 7 pour connaître la charge
maximale du systèm.
Charge combinée de 65,48kg/m pour la tringle et le
plateau. La charge de la tringle ne doit pas dépasser
25,3kg/m. Une cloison sèche d’une épaisseur minimale de
1,27cm est exigée pour satisfaire à la capacité de charge.
Les composantes doivent être installées conformément
aux exigences du fabricant, tel qu’indiqué dans le manuel
d’installation, pour être conformes aux spécifications de
performances annoncées.

4© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
PARTS | PIÈCES | PIEZAS
Name
Nom / Nombre Qty. Qtè / Cantidad. Part Pièce / Pieza
A
Hang Track
Rail horizontal
Riel horizontal
36” (2)
91,4 cm (2)
91,4 cm (2) 28333
B
Standard
Rail vertical
Riel vertical
48” (5)
121,9 cm (5)
121,9 cm (5) 22217
C
Standard
Rail vertical
Riel vertical
30” (3)
76,2 cm (3)
76,2 cm (3) 22228
D
Shelf brackets
Support d’étagère
Soporte de repisa
(12)
(12)
(12) 2853
E1
SuperSlide®shelf
Étagère SuperSlide®
Repisa SuperSlide®
60” (3)
152,4 cm (3)
152,4 cm (3) 23706
E2
SuperSlide®shelf
Étagère SuperSlide®
Repisa SuperSlide®
36” (1)
91.4 (1)
91.4 (1) 23698
F
Closet rod supports
Support de tige de garde-robe
Soporte de la barra del clóset
(9)
(9)
(9) 856
G
Closet rod
Tige de garde-robe
Barra del clóset
60” (1)
152,4 cm (1)
152,4 cm (1) 30870
H
Closet rods
Tige de garde-robe
Barra del clóset
36” (2)
91,4 cm (2)
91,4 cm (2) 32056
I
Standard connector
Connecteur pour support vertical
Uniones para riele vertical
(2)
(2)
(2) 32819
J1
Decorative trim
Moulur décoratif
Moldura Decorativa
60” (3)
152,4 cm (3)
152,4 cm (3) 77965
J2
Decorative trim
Moulur décoratif
Moldura decorativa
36” (1)
91,4 cm (1)
91,4 cm (1) 77963
K
Wood end cap
Capuchon d’extrémité en bois
Tapones de madera
(10)
(10)
(10) 4896
L
Decorative trim clip
Attache de moulure décorative
Moldura decorativa (CLIP?)
(12)
(12)
(12) 782
M
Shoe shelf support and inserts
Support pour l’étagère à soulier
Soporte de la repisa para zapato
(2)
(2)
(2) 33817
AA
Bolt
Boulon
Perno
3” (25)
76.2 mm (25)
76.2 mm (25) 274
BB
Toggle
Boulon à ailette
Palanca
3/16” (25)
4,8 mm (25)
4,8 mm (25) 270
CC
Panhead screw
Vis à tête cylindrique bombée
Tornillo de cabeza redonda
#12 x 2” (25)
#12 x 5 cm (25)
#12 x 5 cm (25) 688
DD
Anchor
Cheville d’ancrage
Tarugo
1/4” (25)
6 mm (25)
6 mm (25) 650
EE
Shelf caps
Capuchon d’étagère
Tapón para repisa
(40)
(40)
(40) 30603
FF
Closet rod cap
Capuchon de tige de garde-robe
Tapón para bara del clóset
(8)
(8)
(8) 95851
B
D
E1
F
G
H
I
J1
J2
M
K
L
C
A
AA BB CC DD FFEE
E2

5© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
MEASURE AND FIT (WIDTH)
MESURER ET AJUSTER (LARGEUR)
MEDIDA Y AJUSTE (ANCHO)
This closet organizer is very versatile. Depending upon
your closet width, there are several options. Once you
understand the basic concept of how the pieces work
together, your design options are numerous. However, it
is important to understand what your final organizer will
look like before proceeding.
Please study the diagrams on pages 6 - 7 featuring
several closet design ideas. Locate the diagram which is
CLOSEST to your actual closet width. Then, choose the
design option you prefer for your closet. In some cases,
Hang Track, shelf, decorative trim and/or shelf rods are
cut to fit. These pieces should be cut to fit, depending
upon your specific closet width.
Cet organisateur de garde-robe est très polyvalent. Il
existe plusieurs possibilités, en fonction de la largeur
de votre garde-robe. Après avoir compris les concepts
de base de l’agencement des pièces, les possibilités de
configuration du système sont nombreuses. Cependant,
il est important de réaliser l’aspect que prendra
l’organisateur une fois terminé avant de commencer.
Veuillez vous reporter aux schémas des pages 6 et 7, qui
présentent plusieurs idées de configurations. Localiser le
schéma qui se RAPPROCHE le plus de la dimension de
votre garde-robe. Choisir ensuite l’option d’aménagement
qui convient le mieux. Dans certains cas, il est nécessaire
de couper le rail horizontal, l’étagère, moulur décoratif et
la tige de garde-robe pour qu’ils conviennent à l’espace
disponible. Ces pièces doivent être coupées pour convenir,
en fonction de la largeur de la garde-robe.
Este organizador de clóset es muy versátil. Existen varias
opciones dependiendo de la anchura de su clóset. Una
vez comprendido el concepto básico de cómo funcionan
las piezas en su conjunto, tiene muchas opciones de
diseño. Sin embargo, es muy importante saber cuál va a
ser su diseño antes de comenzar.
Estudia los diagramas en las páginas 6 y 7 que incluyen
diferentes ideas de diseño para el clóset. Ubique el
diagrama que se asemeje MÁS a la anchura de su clóset
verdadero. Luego, elija la opción de diseño que prefiera
para su clóset. En algunos casos, el riel horizontal, la
repisa, moldura decorativa y/o las barras de las repisas
están ya cortadas para que encajen. Estas piezas deben
cortarse para que encajen, dependiendo de la anchura
específica de su clóset.
1
A) Measure wall area width to determine if cutting of the Hang Track and/
or shelving will be required. In the case of a wall area which is smaller than
6 feet, the Hang Track and possibly the Shelves will require cutting.
Mesurer la largeur de la section de mur pour déterminer si le rail
d’accrochage ou les tablettes doivent être coupés. Dans le cas où le mur
a moins de 1,83m de largeur, il faut alors couper le rail d’accrochage et
peut-être les tablettes.
Mida la anchura de la pared para saber si debe cortar el riel horizontal
y/o las estanterías. En el caso de que el área de la pared sea menor de
1,83m, el riel horizontal y posiblemente las estanterías deberán cortarse.

6© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
2
CLOSET DESIGN EXAMPLES
EXEMPLES DE CONCEPTION DE GARDE-ROBE
EJEMPLOS PARA MONTAR EL CLÓSET
6’ CLOSET WIDTH GARDE-ROBE DE 1,83 M DE LARGEUR ANCHURA DEL CLÓSET DE 1,83 M
5’ CLOSET WIDTH GARDE-ROBE DE 1,52 M DE LARGEUR ANCHURA DEL CLÓSET DE 1,52 M
42 in
1,07 m
84 in
2,13 m
42 in
1,07 m
84 in
2,13 m
42 in
1,07 m
84 in
2,13 m
42 in
1,07 m 42 in 1,07 m
84 in
2,13 m 84 in 2,13 m
36 in
91 cm 36 in 91 cm
36 in
91 cm 36 in 91 cm
6 ft
1,83 m 6 ft 1,83 m
36 in
91 cm 36 in 91 cm 36 in 91 cm
5 ft
1,52 m 5 ft 1,52 m 5 ft 1,52 m
22 in
56 cm 22 in 56 cm 22 in 56 cm
Max System Load: 400 lbs
Max Combined Load: 44 lbs/ft
Max Shoe Shelf Load: 6 lbs/ft
Max System Load: 500 lbs
Max Combined Load: 44 lbs/ft
Max Shoe Shelf Load: 6 lbs/ft
Charge maximale du système: 181,43 kg
Charge maximale combinée: 65,48 kg/m
Charge maximale de l’étagère à souliers: 8,93 kg/m
Charge maximale du système: 226,79 kg
Charge maximale combinée: 65,48 kg/m
Charge maximale de l’étagère à souliers: 8,93 kg/m
Carga máxima del sistema: 181,43 kg
Carga máxima combinada: 65,48 kg/m
Carga máxima de la repisa para zapatos: 8,93 kg/m
Carga máxima del sistema: 226,79 kg
Carga máxima combinada: 65,48 kg/m
Carga máxima de la repisa para zapatos: 8,93 kg/m

7© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
CLOSET DESIGN EXAMPLES (CONT.)
EXEMPLES DE CONCEPTION DE GARDE-ROBE (SUITE)
EJEMPLOS PARA MONTAR EL CLÓSET (CONT.)
7’ CLOSET WIDTH GARDE-ROBE DE 2,13 M DE LARGEUR ANCHURA DEL CLÓSET DE 2,13 M
8’ CLOSET WIDTH GARDE-ROBE DE 2,44 M DE LARGEUR ANCHURA DEL CLÓSET DE 2,44 M
42 in
1,07 m
84 in
2,13 m
42 in
1,07 m
84 in
2,13 m
36 in
91 cm 36 in 91 cm 36 in 91 cm
36 in
91 cm 36 in 91 cm 36 in 91 cm
8 ft
2,44 m 8 ft 2,44 m 8 ft 2,44 m
36 in
91 cm 36 in 91 cm 36 in 91 cm
36 in
91 cm 36 in 91 cm 36 in 91 cm
7 ft
2,13 m 7 ft 2,13 m 7 ft 2,13 m
Max System Load: 600 lbs
Max Combined Load: 44 lbs/ft
Max Shoe Shelf Load: 6 lbs/ft
Max System Load: 500 lbs
Max Combined Load: 44 lbs/ft
Max Shoe Shelf Load: 6 lbs/ft
Charge maximale du système: 272,15 kg
Charge maximale combinée: 65,48 kg/m
Charge maximale de l’étagère à souliers: 8,93 kg/m
Charge maximale du système: 226,79 kg
Charge maximale combinée: 65,48 kg/m
Charge maximale de l’étagère à souliers: 8,93 kg/m
Carga máxima del sistema: 272,15 kg
Carga máxima combinada: 65,48 kg/m
Carga máxima de la repisa para zapatos: 8,93 kg/m
Carga máxima del sistema: 226,79 kg
Carga máxima combinada: 65,48 kg/m
Carga máxima de la repisa para zapatos: 8,93 kg/m

8 © ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca

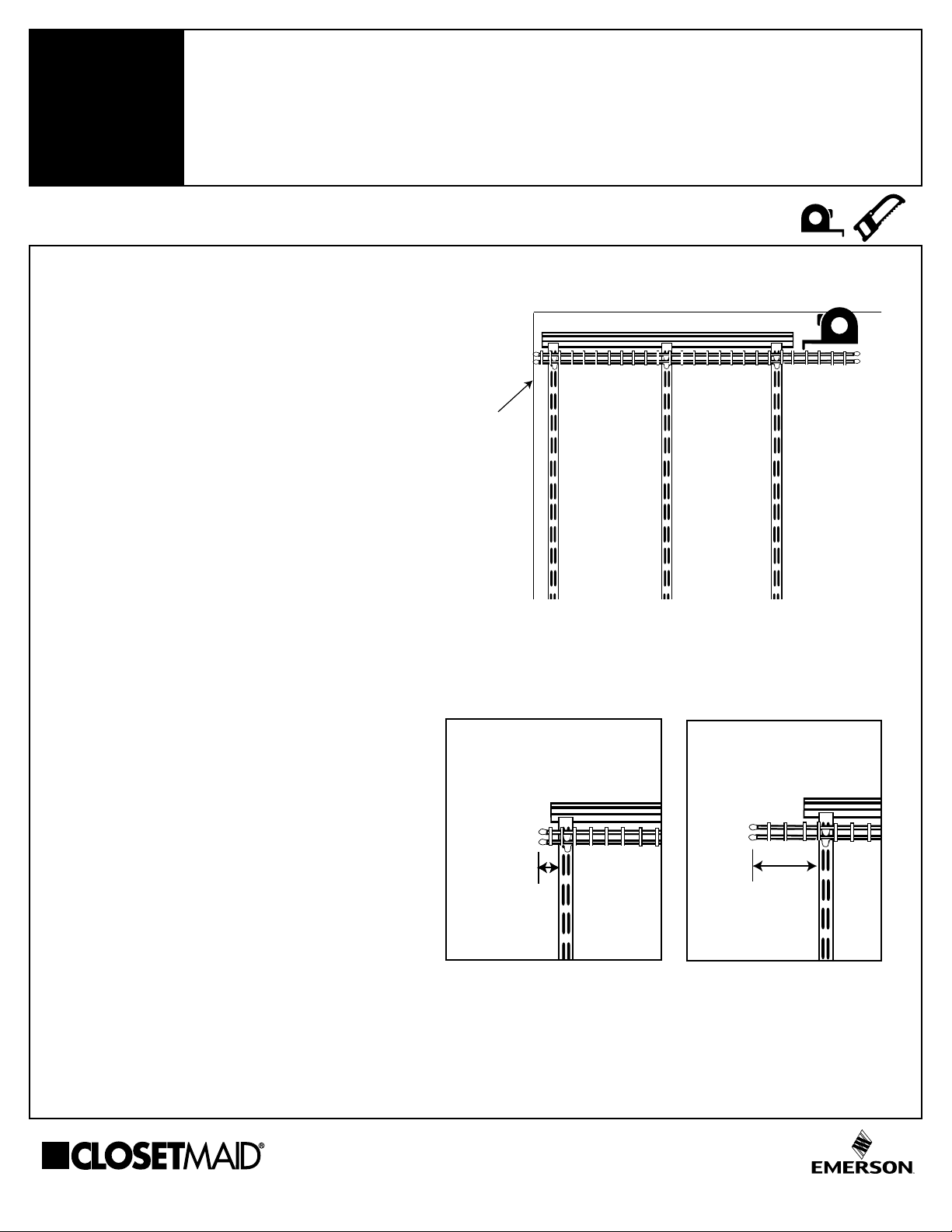

PREPARE FOR HANG TRACK INSTALLATION
PRÉPARATION DE L’INSTALLATION DU RAIL HORIZONTAL
PREPÁRESE PARA INSTALAR EL RIEL HORIZONTAL
22” (55,88 cm)
3
5' / 60"
1,52 m
36"
91,4 cm 2"
5,1 cm
22"
56 cm
6' / 72"
1,83 m
36"
91,4 cm
36"
91,4 cm
7' / 84"
2,13 m
36"
91,4 cm
36"
91,4 cm
12"
30,5 cm
8' / 96"
2,44 m
36"
91,4 cm
36"
91,4 cm
20"
50,8 cm
2"
5,1 cm
2"
5,1 cm
A
HANG TRACK LOCATION DIAGRAMS
SCHÉMAS DE POSITIONNEMENT DES RAILS HORIZONTAUX
DIAGRAMAS DE UBICACIÓN DE RIEL
CUT HANG TRACK, IF NECESSARY
CUTTING WILL ONLY BE REQUIRED FOR CLOSETS LESS THAN 6’ WIDE.
If your closet is less than 6’ wide, you must cut one hang track
to 22” with a hacksaw.
See Hang Track Location Diagrams for guidelines depending on your
closet width.
COUPER LE RAIL D’ACCROCHAGE, AU BESOIN
VOUS DEVREZ UNIQUEMENT COUPER LES ÉTAGÈRES SI VOTRE GARDE-ROBE
MESURE MOINS DE 1,83M DE LARGEUR.
Si votre garde-robe mesure moins de 1,83m de largeur, vous devez couper
les pendent piste à 55,88 cm avec une scie à métaux.
Consultez les schémas de positionnement des rails horizontaux pour obtenir
des directives d’installation adaptées à la largeur de votre garde-robe.
SI ES NECESARIO, CORTE EL RIEL HORIZONTAL
SOLAMENTE SERÁ NECESARIO HACER CORTES EN LOS CLÓSETS QUE MIDEN
MENOS DE 1,83 M DE ANCHO.
Si tu clóset mide menos de 1,83 m de ancho, debes cortar el riel de
a 55,88 cm con una sierra para metales.
Revisa los Diagramas de ubicación de riel para obtener guías según el
ancho de tu clóset.

9© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
4
MARK HANG TRACK LOCATION
MARQUER L’EMPLACEMENT DU RAIL HORIZONTAL
MARQUE LA UBICACIÓN DEL RIEL HORIZONTAL
84”
A) FOR DRYWALL INSTALLATION
POUR L’INSTALLATION SUR CLOISON SÈCHE
PARA INSTALAR EN DRYWALL
1) Locate each pencil mark and drill a 1/2 inch hole for any marks not
over a stud.
Localiser chaque marque de crayon et percer un trou de 1,27cm à
l’endroit de chaque repère qui ne se trouve pas sur un poteau.
Busque las marcas de lápiz y taladre orificios de 1,27cm en cada una
de ellas, pero sólo donde no hayan montantes.
The Hang Track can be installed at any height; however, the most common
and recommended height is 84 inches to the bottom of the Hang Track.
Measure Hang Track to desired height, use level to assure Hang Track is
straight before marking holes. When track is at desired height and level,
mark each screw hole on the wall using a pencil. Do this for all tracks,
spacing according to the closet size.
Le rail d’accrochage peut être installé à n’importe quelle hauteur; toutefois,
celle qui est la plus habituelle, et recommandée, est de 2,13m jusqu’au
dessous du rail d’accrochage. Mesurer la hauteur désirée d’installation du
rail d’accrochage, se servir d’un niveau pour s’assurer que le rail est bien
droit avant de marquer l’emplacement des trous. Lorsque le rail est à la
hauteur voulue, et à niveau, marquer l’emplacement de chaque trou sur le
mur, avec un crayon. Répétez ces étapes pour chaque rail, l’espacement
étant fonction de la taille du garde-robe.
Puede colocar el riel horizontal a la altura que desee. Sin embargo, lo
más frecuente y recomendado es colocarlo a una altura de 2,13m desde
el suelo. Mida el riel horizontal a la altura deseada y utilice un nivel para
asegurarse de que el riel está recto antes de marcar los orificios. Cuando el
riel se encuentre a la altura y nivel deseados, con un lápiz haga una marca
en la pared por cada orificio. Haz esto para todos los riel horizontal, según
las medidas del clóset.
No drill for
stud mounting
Ne pas percer pour
le montage sur poteaux
No taladre para
instalar los montantes
Drill 1/2 inch holes Percer des trous de 1,27cm Haga orificios de 1,27cm

10 © ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
ATTACH HANG TRACK TO WALL
FIXER LE RAIL HORIZONTAL AU MUR
FIJE EL RIEL HORIZONTAL A LA PARED
3) Insert a toggle bolt into the predrilled holes in the drywall. Be sure to
install the toggle bolt assembly only in the holes where there are no studs.
For any marks over a stud, use a panhead screw directly. This will enhance the
security of the Hang Track mounting.
Insérer un boulon à ailettes dans les trous pré-percés dans la cloison sèche.
Assurez-vous d’installer l’assemblage de boulon à ailettes uniquement dans
les trous qui ne sont pas alignés aux montants. Si les repères se trouvent
sur un poteau, utiliser directement une vis à tête cylindrique bombée. Vous
augmenterez ainsi la solidité des rails horizontaux.
Inserte un tornillo con un anclaje en los orificios pretaladrados en el muro.
Asegúrate de instalar el cerrojo de palanca solamente en los agujeros donde
no hay pernos. Para las marcas de montantes utilice directamente tornillos de
cabeza plana. Esto aumentará la seguridad del montaje del riel.
2) Insert the toggle bolts through the holes in the Hang Track where there
will not be studs, then thread the toggle anchor onto the bolt once it is
through the track.
Insérer les boulons à ailettes dans les trous du rail d’accrochage derrière
lequel il n’y a pas de poteaux, puis fileter la fixation sur le boulon une fois
ce dernier passé par le trou du rail.
Inserte los tornillos a través de los orificios en el riel horizontal donde no
haya montantes. Seguidamente, pase el anclaje sobre el tornillo una vez
que haya atravesado el riel.
5
STUD = SCREW
MONTANT = VIS
MONTANTE = TORNILLO DRYWALL = TOGGLE BOLT
CLOISON SÈCHE = BOULON À AILETTES
MURO = PERNO DE PALANCA
DRILL 1/2” HOLES
PERCER DES TROUS DE 12,7 mm
PERFORE AGUJEROS DE 12,7 mm
TOP
BOTTOM
HAUT
BAS
PARTE SUPERIOR
PARTE INFERIOR
IMPORTANT: SECURE HARDWARE THROUGH EACH HOLE!
IMPORTANT : FIXER SOLIDEMENT LA QUINCAILLERIE À TRAVERS
IMPORTANTE: ¡FIJE LOS HERRAJES EN CADA AGUJERO!
A
AA BB
CC

11© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
FOR CONCRETE INSTALLATION
POUR L’INSTALLATION SUR MUR EN BÉTON
PARA INSTALAR EN CONCRETO
6
IMPORTANT: SECURE HARDWARE THROUGH EACH HOLE!
IMPORTANT : FIXER SOLIDEMENT LA QUINCAILLERIE À TRAVERS
IMPORTANTE: ¡FIJE LOS HERRAJES EN CADA AGUJERO!
Drill 1/4 inch holes Percer des trous de 6,35mm Haga orificios de 6,35mm
DRILL 1/4” HOLES
PERCER DES TROUS DE 6,35 mm
PERFORE AGUJEROS DE 6,35 mm
SCREWS AND ANCHORS ONLY
VIS ET DOUILLES D’ANCRAGE SEULEMENT
SÓLO TORNILLOS Y TARUGOS
CC
DD
B) FOR CONCRETE INSTALLATION
POUR L’INSTALLATION SUR MUR EN BÉTON
PARA INSTALAR EN CONCRETO
1) Locate each pencil mark and drill 1/4 inch holes at least 2” deep
using a masonry drill bit.
Localiser chaque marque de crayon et Percez un trou de 6,35mm de
diamètre et d’au moins 5cm de profondeur à l’aide d’une mèche pour
maçonnerie
Busque cada marca de lápiz y haz agujeros de 6,35mm y al menos 5
cm de profundidad, utilizando un taladro de construcción
2) Insert anchors into 1/4 inch predrilled holes and secure Hang Track
with panhead screws.
Insérer les chevilles d’ancrage dans les trous prépercés de 6,35mm et
fixer le rail d’accrochage avec les vis à tête cylindrique bombée.
Inserte tarugos en los orificios pretaladrados de 6,35mm y asegure el riel
horizontal con tornillos de cabeza plana.
Please Note: Manufacture weight load specifications do not apply for concrete
installation
Remarque: Les spécifications du fabricant concernant la capacité de charge ne
s’appliquent pas à une installation sur une surface de béton
Ten en cuenta: Las especificaciones de fábrica referentes a la carga máxima no se
aplican para instalación de concreto

12 © ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
INSTALL STANDARDS ONTO HANG TRACK
FIXER LES RAILS VERTICAUX AUX RAILS DE SUSPENSION
INSTALE LOS RIELES VERTICALES EN LOS RIELES HORIZONTALES
A) Attach Standards to the Hang Track by nesting each Standard into the
top groove as shown below. Measure from CENTER of one Standard to
CENTER of next Standard. Space Standards NO MORE than 24” apart and
a MINIMUM of 2” in from end of Hang Track.
Fixez les rails verticaux au rail horizontal en les emboîtant dans la rainure
supérieure, comme illustré. Mesurer du CENTRE d’un montant au CENTRE
du rail vertical suivant. Placez les rails verticaux à intervalle MAXIMAL de
61cm, et à un MINIMUM de 5cm de l’extrémité des rails horizontaux.
Inserta las guías al riel, anidando cada guía a la ranura superior como se
muestra. Mida desde el CENTRO de un riel vertical hasta el CENTRO del
siguiente riel vertical. Las guías deben espaciarse a NO MÁS de 61 cm de
separación y AL MENOS 5 cm hacia adentro, desde los extremos del riel.
7
MIN.
MIN.
MÍN.
2"
5,1 cm
MAX.
MAX.
MÁX.
24"
61 cm
MAX.
MAX.
MÁX.
24"
61 cm
MAX.
MAX.
MÁX.
24"
61 cm
MIN.
MIN.
MÍN.
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
18"
45,7 cm
18"
45,7 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
2"
5,1 cm
24"
61 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
5’ WALL
WIDTH
LARGEUR DU
MUR 1,52 M
ÁNCHO DE LA
PARED DE 1,52 M
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
18"
45,7 cm
18"
45,7 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
2"
5,1 cm
24"
61 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
6’ WALL
WIDTH
LARGEUR DU
MUR 1,83 M
ÁNCHO DE LA
PARED DE 1,83 M
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
18"
45,7 cm
18"
45,7 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
2"
5,1 cm
24"
61 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
7’ WALL
WIDTH
LARGEUR DU
MUR 2,13 M
ÁNCHO DE LA
PARED DE 2,13 M
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
18"
45,7 cm
18"
45,7 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
2"
5,1 cm
24"
61 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
16"
40,6 cm
16"
40,6 cm
2"
5,1 cm
24"
61 cm
8’ WALL
WIDTH
LARGEUR DU
MUR 2,44 M
ÁNCHO DE LA
PARED DE 2,44 M
Adjust Standards evenly for
your specific closet width.
Ajuster les rails verticaux
uniformément en fonction
de la largeur de la garde-robe.
Ajuste los rieles verticales
uniformemente para la
anchura específica de su clóset.
REFERENCE FOR STANDARD POSITIONS
RÉFÉRENCE POUR POSITIONNEMENT DES RAILS VERTICAUX
REFERENCIA PARA LAS POSICIONES DE LAS GUÍAS
A
B
2”
(5,08 cm)

13© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
SECURE STANDARDS TO WALL
FIXER SOLIDEMENT LES RAILS VERTICAUX AU MUR
FIJE LOS RIELES VERTICALES A LA PARED
8
CC
CONCRETE
DRILL 1/4” HOLES
PERCER DES TROUS DE 6,35 mm
PERFORE AGUJEROS DE 6,35 mm
CC
DD
DRYWALL
DRILL 1/2” HOLES
PERCER DES TROUS DE 12,7 mm
PERFORE AGUJEROS DE 12,7 mm
AA
BB
B
C
A
STUD
A) Make sure each Standard is level, mark the screw holes in the Standards
using a pencil. Predrill any necessary holes according to the illustration. Insert
anchors if installing on a concrete wall or toggle bolts if installing on drywall.
Secure each Standard to wall using recommended hardware as shown. Use a
phillips screw driver to tighten each panhead screw or bolt.
S’assurer que chaque rail vertical est à niveau, puis marquer l’emplacement des
trous avec un crayon. Percer les trous nécessaires, comme illustré. Insérer les
ancrages en cas d’installation sur un mur de béton ou les boulons à ailettes en
cas d’installation sur une cloison sèche. Bien fixer chaque montant sur le mur à
l’aide de la visserie recommandée, comme montré. Se servir d’un tournevis à
tête cruciforme pour visser chaque vis cylindrique à tête bombée ou boulon.
Asegúrese de que los rieles verticales estén nivelados y con un lápiz marque los
orificios para los tornillos de cabeza plana. Pretaladre los orificios necesarios tal
como se indica en la ilustración. Inserte anclajes si está trabajando en una pared
de concreto o tornillos si está trabajando en drywall. Fije las secciones a la pared
usando las herramientas tal y como se muestra. Utilice un destornillador de
estrella para apretar cada tornillo de cabeza plana o perno.
B) To attach 30” Standard to 48” Standard, hook bottom
of Standard Connector onto notched end of 30” Standard
as shown.
Pour fixer le rail vertical 76,2 cm au le rail vertical
121,92 cm, accrocher le bas du connecteur de rail vertical
à l’extrémité à encoche du rail 76,2 cm, comme illustré.
Para fijar el riel vertical de 76,2 cm al riel vertical de
121,92 cm, enganche la parte inferior del conector del riel
vertical en el extremo cortado del riel vertical de 76,2 cm
como se muestra.
PLEASE NOTE: Location of 30” standard/connector will depend upon your design.
See “Closet Design Examples” on pages 6 & 7 to determine locations.
REMARQUE: L’emplacement du rail/raccord de 76,2 cm dépend de la configuration de
l’installation. Consulter la section « Exemples de conception de garde-robe » des pages
6 et 7 afin de déterminer quels sont les emplacements.
TEN EN CUENTA: La ubicación del conector/riel vertical de 76,2 cm dependerá de su diseño.
Vea “Ejemplos para montar el clóset” en las páginas 6 y 7 para determinar la ubicación.
NOTCH
ENCOCHE
MUESCA
C
I

14 © ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
9
LONG HANG BRACKET LOCATION EXAMPLE
EXEMPLE D’EMPLACEMENT DE SUPPORT DE SUSPENSION LONG
EJEMPLO DE LA UBICACIÓN DEL SOPORTE PARA COLGADOR ALTO
DOUBLE HANG BRACKET LOCATION EXAMPLE
EXEMPLE D’EMPLACEMENT DE SUPPORT DE SUSPENSION DOUBLE
EJEMPLO DE LA UBICACIÓN DEL SOPORTE PARA COLGADOR DOBLE
Listed below are common Double Hang and Long Hang
heights for your reference. If you selected a design
option from pages 6 -7, please keep these common
heights in mind when configuring your system. Whether
you selected a design option or you are creating your
own design, please adjust your bracket height to fit
your needs.
Vous trouverez ci-dessous une liste de hauteurs courantes
pour les penderies doubles et les penderies longues,
à des fins de référence. Si vous avez sélectionné une
configuration tirée des pages6 et 7, veuillez considérer
ces hauteurs courantes. Que vous optiez pour une
configuration standard ou que vous créiez votre propre
système, la hauteur des supports peut être ajustée pour
répondre à vos besoins.
Aquí abajo encontrarás las alturas comunes de Colgado
doble y Colgado largo, que podrás usar como referencia.
Si elegiste una opción de diseño de las páginas 6 o 7,
por favor recuerda estas alturas comunes al momento de
configurar tu sistema. Si seleccionaste una opción
de diseño, o si estás creando tu propio diseño,
por favor ajusta la altura de los soportes de acuerdo
a tus necesidades.
BRACKET LOCATION EXAMPLE
EXEMPLE D’EMPLACEMENT DE SUPPORT
EJEMPLO DE LA UBICACIÓN DEL SOPORTE
84” (2,13 m)
42” (1,07 m)
70” (1,78 m)
= Bracket
= Support
= Soporte
= Bracket
= Support
= Soporte

15© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
10
INSTALL BRACKETS
INSTALLER LES SUPPORTS
INSTALE LOS SOPORTES
A) Attach a bracket to each Standard where you expect to place a shelf.
Fixer un support à chaque rail vertical où il est prévu d’installer une étagère.
Coloque un soporte en cada riel vertical en la ubicación que tiene pensado
colocar una repisa.
D
B
C
A
1
2
D
M
B) Attach insert onto end of shoe shelf support as shown.
Fixer les insertions sur l’extrémité de support à étagère
à souliers, tel qu’illustré.
Conecte el separador en el extremo del soporte de la
repisa para zapatos como se muestra.
C) Attach shoe shelf supports to longest standards at bottom.
Fixer les supports d’étagère à souliers au plus longs rails
verticaux en bas.
Conecte los soportes de la repisa para zapatos a los rieles
verticales más largos en la parte inferior.

16 © ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
FOR SHELVES THAT REQUIRE CUTTING
POUR LES ÉTAGÈRES QUI ONT BESOIN D’ÊTRE COUPÉES
PARA LAS REPISAS QUE TIENEN QUE CORTARSE
A) Put shelf on brackets so one side is flush with wall. Allow an equal
overhang (from brackets) on both sides. Measure amount to be cut.
Remove shelf and cut with hacksaw or bolt cutter. Do not make cuts where
vertical spacers are on front lip of shelf.
Pour les étagères qu’il est nécessaire de couper : Placer l’étagère sur les
supports de manière à ce qu’un côté soit au niveau du mur. Laisser dépasser
(des supports) également des deux côtés. Mesurer la quantité à couper.
Retirer l’étagère et couper avec une scie à métaux ou un coupe-boulons.
Ne pas couper à l’endroit où se trouvent les entretoises verticales, sur le
rebord avant de l’étagère.
Para las repisas que tienen que cortarse: Coloque la repisa en los soportes
para que un lado quede pegado a la pared. Permita que ambos lados
sobresalgan la misa distancia (desde los soportes). Mida la cantidad que debe
cortar. Quite la repisa y córtela con una sierra de arco o un cortador de pernos.
No corte donde hay barras verticales en el borde delantero de la repisa.
B) Allow a 1”-2” overhang (beyond bracket). Never allow more than a
4” overhang.
Laisser dépasser de 2,5 à 5 cm au-delà du support. Ne jamais laisser
dépasser de plus de 10 cm.
Deje que sobresalga un espacio de 2,5 cm a 5 cm (más allá del soporte).
No deje que sobresalga más de 10 cm.
11
MAX.
MAX.
MÁX.
4"
(10 cm)
BEST
IDÉAL
MEJOR
1" - 2"
(2,5 cm -
5 cm)
WALL
MUR
PARED
MAX.
MAX.
MÁX.
4"
(10 cm)

17© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca

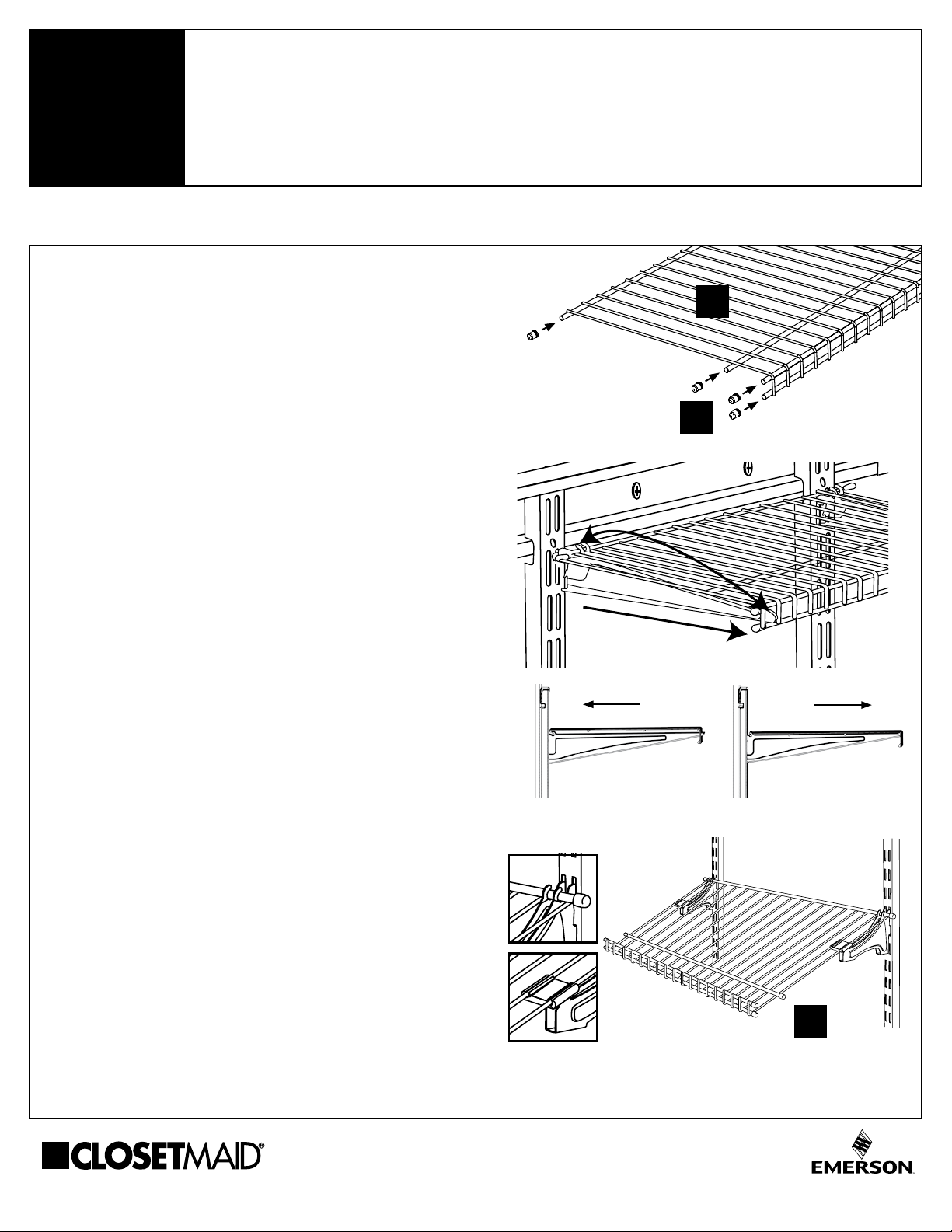

INSTALL SHELVES
INSTALLATION DES ÉTAGÈRES
INSTALACIÓN DE LAS REPISAS
B) Rest shelf on each shelf bracket at desired location. Pull shelf forward and allow front
to “drop” over nose of shelf brackets (nose of each shelf bracket will fit between wires).
Push shelf backwards so back wire fits into shelf bracket slots. Firmly pull shelf forward at
each bracket location to lock shelf into place.
Déposer les étagères sur les supports aux endroits désirés. Tirer sur l’étagère et permettre à
l’avant de « tomber » par-dessus le nez des supports d’étagère (le nez de chaque support
d’étagère s’insère entre les fils). Repousser sur l’étagère de manière à ce que le fil arrière
s’insère dans les orifices du support d’étagère. Tirer fermement sur l’étagère vis-à-vis de
chaque support pour verrouiller l’étagère en place.
Coloque la repisa sobre cada soporte de repisa en la ubicación deseada. Jale la repisa
hacia delante y permita que la parta delantera “cuelgue” sobre la punta de los soportes de
repisa (la punta de cada soporte de repisa encajará entre los alambres). Empuje la repisa
hacia atrás de manera que el alambre posterior encaje en las ranuras del soporte de repisa.
Jale firmemente la repisa hacia delante en cada ubicación de los soportes para asegurar la
repisa en su lugar.
12
1
2
3
E1
E2
EE
A) Place shelf caps onto exposed shelf rod ends.
Placer les capuchons d’étagères sur les extrémités des tiges d’étagères exposées.
Coloque los tapones para las repisas en los extremos descubiertos de las barras de la repisa.
C) FOR PROPER INSTALLATION, TURN SHOE SHELF UPSIDE DOWN SO LIP FACES UP
BEFORE INSTALLING. Attach 3’ shoe shelf onto shoe shelf supports by placing back of shelf
into slots at back of shoe shelf support. Pull shelf forward and lower front of shelf onto shoe
shelf support. Insert as shown.
POUR OBTENIR UNE BONNE INSTALLATION, RETOURNER L’ÉTAGÈRE À SOULIERS DE MANIÈRE
À CE QUE LE REBORD AVANT SOIT ORIENTÉ VERS LE HAUT AVANT L’INSTALLATION. Fixer
l’étagère à souliers sur les supports en plaçant l’arrière de l’étagère dans les fentes situées à
l’arrière du support d’étagère à souliers. Tirer l’étagère et abaisser l’avant sur l’insertion du
support d’étagère à souliers, tel qu’illustré.
PARA SU INSTALACIÓN CORRECTA, DELE LA VUELTA A LA REPISA PARA ZAPATOS PARA QUE EL
BORDE QUEDE ORIENTADO HACIA ARRIBA ANTES DE SU INSTALACIÓN. Conecte la repisa para
zapatos a los soportes de la repisa para zapatos, colocando la parte posterior de la repisa en
las ranuras en la parte posterior del soporte para zapatos. Jale la repisa hacia delante y baje la
parte delantera de la misma encima del separador del soporte para zapatos como se muestra.

18 © ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
INSTALL SUPERSLIDE®HARDWARE
INSTALLATION DE LA TIGE SUPERSLIDE®
INSTALACIÓN DE LA BARRA DEL CLÓSET SUPERSLIDE®
A) Push top of closet rod support up from under shelf and between wires
as shown. Tilt closet rod support back and snap onto horizontal rod. Pull
closet rod support down until it snaps onto the front horizontal rod.
Pousser le sommet du support de la tige de garde-robe vers le haut par en
dessous de l’étagère et entre les fils, tel qu’illustré. Incliner le support de la
tige de garde-robe vers l’arrière pour enclencher sur le fil horizontal. Tirer le
support pour barre à cintres vers le bas jusqu’à ce qu’il s’enclenche sur la
tige horizontale avant.
Empuje hacia arriba la parte superior del soporte de la barra del clóset
desde debajo de la repisa y entre los alambres como se muestra. Incline
el soporte de la barra del clóset a hacia atrás y encájelo sobre el alambre
horizontal. Jale el soporte de la barra del clóset hacia abajo hasta que
encaje sobre el alambre horizontal.
13
F
B) Rod Support Brackets should be placed at each end of the Closet Rod
and spaced no more than 36” apart.
Les supports Closet Rod doivent être placés de chaque côté de la Rod Closet
et la distance entre les supports ne doivent pas dépasser 91,4 cm.
Los Soportes de Barra del Clóset deben colocarse en cada borde de la Barra
del Clóset y la distancia entre los soportes no debe exceder 91,4 cm.
+/- 32"
3' ROD / TIGE 91,4 CM / BARRA DE 91,4 CM
28" 28"
+/- +/-
5' ROD / TIGE 1,52 M / BARRA DE 1,52 M
≤ 36” (91,4 cm)
~ 28” (71,1 cm) ~ 28” (71,1 cm)

19© ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
INSTALL SUPERSLIDE®HARDWARE (CONT.)
INSTALLATION DE LA TIGE SUPERSLIDE® (SUITE)
INSTALACIÓN DE LA BARRA DEL CLÓSET SUPERSLIDE®(CONT.)
B) Place closet rod into closet rod supports as shown. Press down to snap into place.
Placer la tige de garde-robe dans les supports de la tige de garde-robe tel qu’illustré.
Appuyer pour verrouiller en place.
Coloque la barra del clóset dentro de los soportes de la barra del clóset como se muestra.
Presione hacia abajo para encajarla en su lugar.
DECORATIVE TRIM
Slide smallest end of clip into groove on
back of wood trim. Move clip slightly back
and forth while sliding across the groove
to place the clip into position. Place clips
no further than 36” apart and no further
than 12” from the ends of the wood trim.
Once all clips are in place, lift wood
endcap from paper and place glue side
over each end of wood trim. Press cap
firmly in place.
Place open ends of clips over top, front
wire of shelf (adjust clips as necessary
to clear shelf wires) and push wood trim
down into place.
A) Place closet rod caps onto ends of each closet rod.
Placer les capuchons des tiges de garde-robe aux extrémités de chaque tige de garde-robe.
Coloque los tapones de la barra del clóset sobre los extremos de cada barra del clóset.
G
H
FF
MOULUR DÉCORATIF
Faire glisser la plus petite extrémité de la pince dans la
rainure située à l’arrière de la bordure de bois. Déplacer la
pince légèrement d’avant en arrière à travers la rainure afin
de bien positionner la pince. Placer les pinces séparées par
une distance qui ne dépasse pas 91 cm et un maximum de
30,5 cm des extrémités de la bordure de bois.
Une fois que toutes les pinces sont en place, soulever le
capuchon d’extrémité en bois du papier et placer le côté
encollé sur chaque extrémité de la garniture de bois.
Appuyer fermement sur les capuchons d’extrémité.
Placer les extrémités ouvertes des pinces sur la tige
supérieure avant de l’étagère (ajuster la position des pinces
au besoin pour dégager les tiges de l’étagère) et abaisser
la bordure de bois en place.
MOLDURA DECORATIVA
Deslice el extremo más pequeño del fijador en la ranura de la parte
trasera del ribete de madera. Mueva el fijador ligeramente hacia
delante y hacia atrás cuando lo deslice por la ranura para colocar el
fijador en la posición correspondiente. Coloque los fijadores con una
separación máxima entre sí de 91 cm y a un máximo de 30,5 cm
de los extremos de los ribetes de madera.
Una vez que todos los fijadores estén colocados, quite los tapones
de madera del papel y coloque el lado con el pegamento sobre
cada extremo del ribete de madera. Oprima el tapón con fuerza en
la posición correspondiente.
Coloque los extremos abiertos de los fijadores sobre el alambre
delantero superior de la repisa (ajuste los fijadores según sea
necesario para que no estorben los alambres de la repisa) y empuje
el ribete de madera hacia abajo en la posición correspondiente.
J1
J2
KL

20 © ClosetMaid Corporation 2015 | Ocala, FL 34471 | 1-800-874-0008 | www.closetmaid.com | www.closetmaid.ca
OPTIONAL ACCESSORIES TO FIT YOUR NEEDS
ACCESSOIRES OPTIONNELS POUR RÉPONDRE À VOS BESOINS
ACCESORIOS OPCIONALES PARA SATISFACER SUS NECESIDADES
14
(#37966)
6’ Wood Front with Clips
Devants de bois de 1,83 m avec attaches
Panel delantero de madera de
1,83 m con fijadores
(#32842)
ShelfTrack Hook
Crochet ShelfTrack
Gancho ShelfTrack
(#32815)
4 Drawer Kit
Kit de 4 tiroirs
Juego de 4 cajones
(#32816)
ShelfTrack Drawer Hardware
Quincaillerie pour tiroir ShelfTrack
Herrajes para el cajón ShelfTrack
(#32840)
Large ShelfTrack Basket
Grand panier ShelfTrack
Canasta grande ShelfTrack
(#36209)
Single Wire Basket
Panier à tige
Canasta de alambre individual
(#38193)
Fabric Drawer
Tiroir de tissu
Cajón de tela
(#38133)
Fabric Hamper
Panier à linge en tissu
Canasta de la ropa de tela
THESE ARE JUST A FEW OF THE MANY ACCESSORIES AVAILABLE FOR
YOUR NEW CLOSET ORGANIZER KIT.
VISIT CLOSETMAID.COM FOR MORE OPTIONS.
VOICI QUELQUES-UNS DES NOMBREUX ACCESSOIRES POUVANT ÊTRE
AJOUTÉS À VOTRE ORGANISATEUR DE GARDE-ROBE.
VISITEZ LE SITE CLOSETMAID.COM POUR OBTENIR DAVANTAGE
D’OPTIONS.
ESTOS SON ALGUNOS DE LOS MUCHOS ACCESORIOS DISPONIBLES
PARA TU NUEVO KIT ORGANIZADOR DE CLÓSET.
VISITA CLOSETMAID.COM PARA VER MÁS OPCIONES.
After you have completed your ClosetMaid®ShelfTrackTM Kit installation,
a wide variety of ClosetMaid Accessory options are available to further
maximize organization space in your new closet.
Une fois votre système ShelfTrackTM de ClosetMaid®installé, maximisez
sa fonctionnalité en choisissant parmi une vaste gamme d’accessoires
ClosetMaid.
Una vez terminada la instalación del kit ClosetMaid®ShelfTrackTM, hay
una gran variedad de opciones de Accesorios ClosetMaid para maximizar
el espacio de organización en tu nuevo clóset.
SHELFTRACKTM
ACCESSORIES
SHELFTRACKTM
ACCESSOIRES
SHELFTRACKTM
ACCESORIOS
