Tack för att du valde Ebeco. Lycka till
med användandet av din EB-Therm 55
och golvvärmeanläggning. Vi hoppas
att du kommer ha glädje av den i lång
tid framöver.
För att garantin ska gälla måste
produkten installeras och handhas
enligt denna manual. Det är därför
väldigt viktigt att du läser manualen.
Det gäller både dig som ska installera
EB-Therm 55 och dig som ska använda
den. Du hittar även information om
felsökning samt teknisk data.
Om du har frågor är du naturligtvis
alltid välkommen att kontakta Ebeco.
Ring 031-707 75 50 eller skicka e-post
till [email protected]. Besök gärna
ebeco.se för mer information.
Viktigt Golvvärmesystemet är en
starkströms-anläggning och skall därför
installeras enligt gällande föreskrifter
och under överinseende av behörig
elinstallatör.

SE
3
Detta är EB-Therm
I förpackningen
Installera EB-Therm
Komma igång
Så fungerar EB-Therm
Felsökning
Teknisk data
........................... 4
................................ 5
........................ 6
.................................. 8
..................... 9
....................................... 14
.................................... 15

4
Detta är EB-Therm 55
EB-Therm 55 är en mikroprocessor-
styrd termostat för optimal reglering av
golvvärmesystem. Fronten är försedd
med en låsbar ratt för reglering av tem-
peratur samt en av/på-knapp som visar
om golvvärmen är i drift.
Temperaturreglering sker med hjälp
av en algoritm som använder fuzzy-
teknik. Tekniken innebär att EB-Therm
från start testar och samlar in data och
utifrån dessa beräknar när den skall
slå till och ifrån. Denna teknik mins-
kar temperatursvängningarna och ger
därmed en jämnare temperatur och en
lägre energiförbrukning. Temperaturen
i golvet svänger mindre än +/- 0,3 gra-
der.

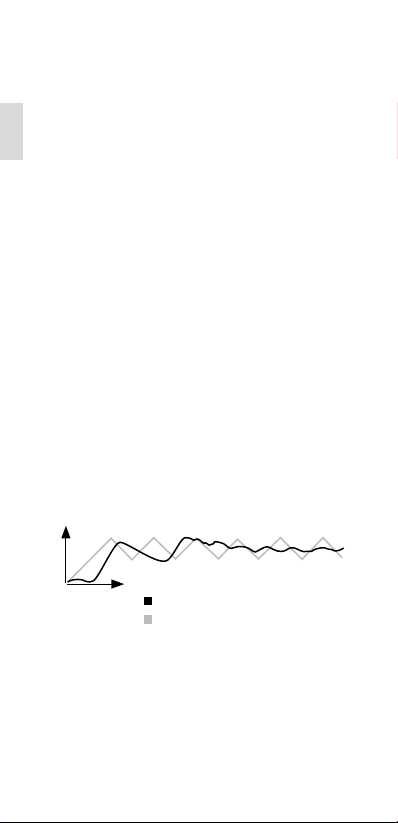

Termostat med fuzzy-teknik
Termostat utan fuzzy-teknik
TID
TEMP

SE
5
I förpackningen

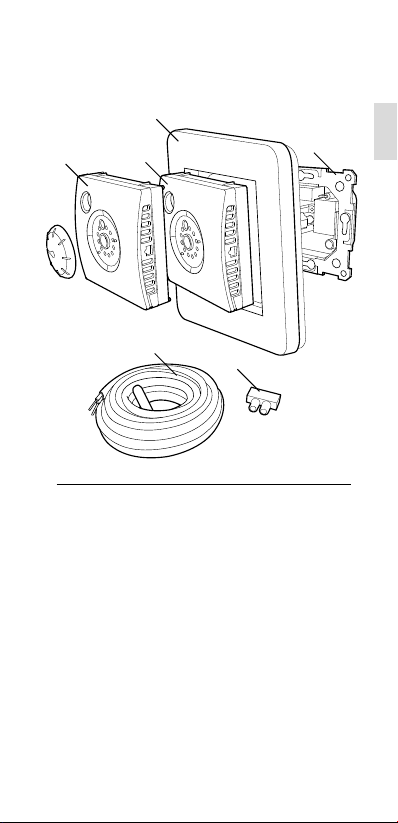

1. Front till ELKO Plus/RS
2. Front till Schneider Exxact
3. Ram
4. Termostat
5. Golvgivare
6. Kopplingsklämma
Manual
Snabbguide
12
3
4
56

6
Installera EB-Therm
Golvgivaren monteras i en spiralslang
förlagd i golvet. Slangänden ska tätas
för att förenkla byte av golvgivare.
Installation
Montera EB-Therm i standardapparat-
dosa 65mm.
1. Se till att dosan ligger i nivå med
väggen.
2. Ta loss ratten och lossa skruven
som på bilden. Lyft av front och ram.

SE
7
3. Anslut el, anslutningsspänning 230
VAC, last samt golvgivarkabel.
Förlängning av golvgivarkabeln ska
ske starkströmsmässigt. Skyddsledare
för inkommande matning samt för
värmekabel ansluts med en kopplings-
klämma i dosan. Se kopplingsschema
nedan.
4. För in termostaten i apparatdosan
och skruva fast med befintliga skruvar.
5. För inställningar av regleringsfunk-
tioner, läs avsnittet Så fungerar EB-
Therm/Regleringsfunktion
6. Montera ram, front och ratt.
7. Om termostaten monteras i fler-
facksram måste de invändiga hörnen i
flerfacksramen avlägsnas.
LOAD LOAD
N
L
SENSOR SENSOR
DO NOT USE
230 V

8
Komma igång
Efter installation, vänta 2-4 veckor
med att starta golvvärmen. Exakt hur
länge du behöver vänta beror på vilken
typ av golv du har och föreskrifterna
för golvspacklet. Öka sedan värmen
gradvis.
För att kunna anpassa golvvärme-
systemet maximalt efter ditt eget
värmebehov är det viktigt att du Iäser
hela manualen.
Om du har frågor angående
användningen av EB-Therm 55 är
du naturligtvis alltid välkommen att
kontakta Ebeco.
Ring 031-707 75 50 eller skicka e-post
till [email protected]. Besök gärna
ebeco.se för mer information.

SE
9
Så fungerar EB-Therm
Här beskrivs allt du behöver veta om
hur EB-Therm 55 fungerar och hur du
ställer in den.

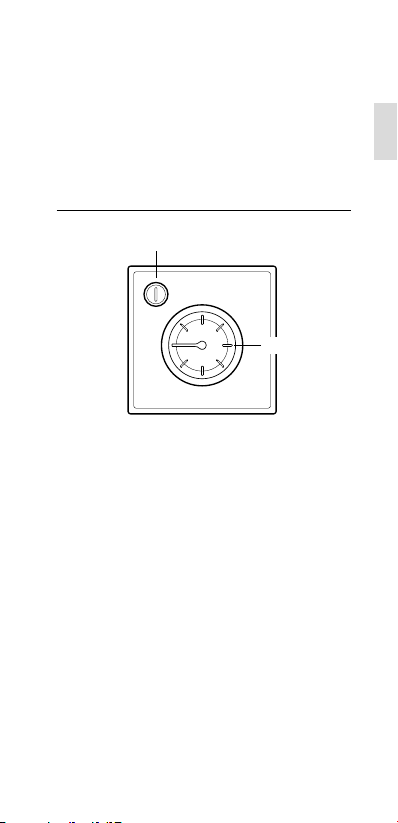

Av/på-knapp
Temp.reglage
Sätta på och stänga av EB-Therm
I stand by-läge regleras inte värmen.
Håll in av/på-knappen en sekund för
att komma till stand by. Återgå till
normalläge genom att återigen hålla in
knappen en sekund.

10
Regleringsfunktion
Du kan reglera temperaturen på tre
olika sätt. På så sätt kan både kom-
forttemperatur och eventuella tem-
peraturkrav på golvmaterial kombi-
neras. Hur du justerar inställningarna
beskrivs på nästa sida.
Rumstermostat (R) - Det finns en
inbyggd givare för att mäta rummets
temperatur och reglera värmen.
Golvtermostat (F) - En givare i golvet
mäter temperaturen och reglerar
värmen därefter. Detta är fabriksin-
ställningen.
Rums- och golvtermostat (R&F) - Den
inbyggda givaren reglerar rumstempe-
raturen och givaren i golvet fungerar
som golvtemperaturbegränsare.
Begränsningen kan göras mellan 25
°C och 45 °C. Fabriksinställningen är
35 °C.
Viktigt
I rum med stora fönster som utsätts
för solinstrålning, rekommenderar vi
funktionen Rums- och golvtermostat.
I rum med trägolv ska alltid funktionen
Rums- och golvtermostat användas.

SE
11

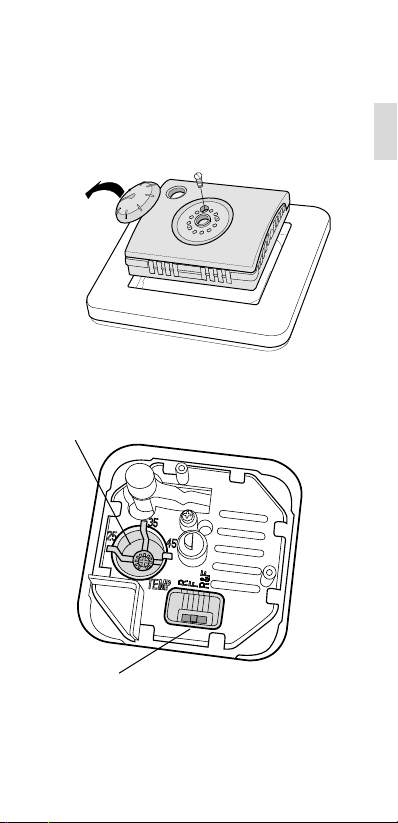

Här justerar du in överhettningsskyddet.
Justeringen av regleringsfunktionen
ska göras av behörig elinstallatör. Ta
först bort ratten och fronten. Spän-
ningen ska kopplas ifrån innan termo-
staten öppnas.
Skjut sedan reglagen till önskat läge
med hjälp av en liten skruvmejsel.
Här justerar du regleringsfunktionen.
R- Rumstermostat F- Golvtermostat
R&F - Rums- och golvtermostat

12
Temperatur
Du ändrar golvtemperaturen ge-
nom att vrida på ratten. Minläget på
reglaget motsvarar 10 °C, maxläget
motsvarar 45 °C. Lämplig inställning är
vanligtvis mellan 2 och 3.
Först när golvvärmesystemets har
varit inkopplat några dygn stabiliseras
temperaturen. Då kan man behöva
justera termostatens inställning.
Indikering
Med hjälp av färgen på av/på-knappen
kan du se den aktuella statusen för
EB-Therm.
Rött ljus - termostaten är på och golv-
värmen är aktiverad.
Grönt ljus- termostaten är på och golv-
värmen är avslagen.
Fördröjning mellan från- och tillslag
För att undvika onödigt slitage på inre
komponenter och förlänga termo-
statens livslängd, finns en inbyggd
fördröjning. Om du höjer önskad tem-
peratur så att termostaten slår till och
sedan sänker kort därefter, så tar det
30 sekunder innan den slår från igen.

SE
13
Knapplås
När du har hittat en lämplig inställning
för temperaturen kan du låsa ratten.
Då undviks att någon kommer åt regla-
get av misstag.
Se bilden nedan. Ta först bort ratten.
Flytta sedan de två plastdetaljerna så
att de avgränsar önskat intervall. Sätt
tillbaka ratten.

14
Felsökning
Viktigt Golvvärmesystemet är en
starkströmsanläggning och därför
ska eventuella fel åtgärdas av behörig
elinstallatör.
Felindikation
Vid skada eller avbrott på golv-/
rums-givaren bryter termostaten och
lampan börjar blinka omväxlande
grönt och rött.
Om golvgivaren skulle gå sönder kan
den bytas ut, förutsatt att den är
installerad i en spiralslang förlagd i
golvet enligt instruktion. Rumsgivaren
kan ej bytas ut. Vid fel på rumsgivaren
måste termostaten bytas ut.
Testvärden för golvgivare
Vid kontrollmätning av golvgivaren gäl-
ler följande värden.
Temperatur Motstånd
10 o C 18,0 kΩ
15 o C 14,7 kΩ
20 o C 12,1 kΩ
25 o C10,0 kΩ
30 o C 8,3 kΩ

SE
15
Teknisk data
Spänning 230 VAC-50 Hz
Lufttemp.område 10-45 °C
Golvtemp.område 10-45 °C
Temp.begränsare 10-45 °C
Brytförmåga 16A/230 VAC/1-polig
Anslutningskabel Max 2,5 mm2
Belastning cos φ= 1
Kopplingsdifferens ± 0,3 °C
Kapslingsklass IP21
Maxlängd givarkabel 50 m, 2x1,5 mm2
Anpassad för Schneider Exxact och ELKO
Plus/RS.
EMC-certifierad och klarar en överspän-
ning på 2500 VAC.
Godkännanden:
Uppfyller RoHS och WEEE-direktivet.

16
Thank you for choosing Ebeco. We wish
you well with your EB-Therm 55 and
underfloor heating system. We hope
that you will use it and enjoy it for many
years to come.
For the guarantee to be valid, the
product must be installed and operated
as indicated in this manual. This means
it is extremely important that you read
the manual. This applies both to the
person installing EB-Therm 55 and the
person who is going to use it. You will
also find technical specifications and
information on troubleshooting.
If you have any questions, you are
always more than welcome to con-
tact Ebeco. Call [phone] or
send an e-mail to [email protected].
Feel free to visit ebeco.com for more
information.
Important The underfloor heating system
is an electrical power installation and must
therefore be installed in accordance with
the current regulations and under the
supervision of a qualified electrician.

17
EN
This is EB-Therm
In the pack
Installing EB-Therm
How EB-Therm works
Troubleshooting
Technical specifications
............................ 18
...................................... 19
...................... 20
.................... 23
............................ 28
............... 29

18
This is EB-Therm 55
EB-Therm 55 is a microprocessor-con-
trolled thermostat for optimum regula-
tion of underfloor heating systems. The
front is fitted with a lockable knob for
regulating temperature, as well as an
on/off switch that shows whether the
underfloor heating is in operation.
Temperature control is carried out by
means of an algorithm that uses fuzzy
technology. The technology entails EB-
Therm testing and collecting data from
start-up, and based on this, calculating
when to turn on and off. This technolo-
gy reduces temperature variations and
thus provides a more constant temper-
ature and lower energy consumption.
The floor temperature varies less than
+/- 0.3 degrees.

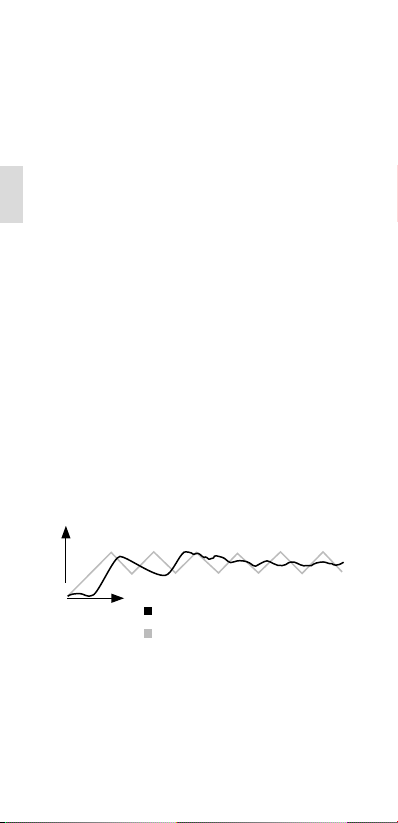

Thermostat with fuzzy-
technology
Thermostat without fuzzy-
technology
TIME
TEMP.
