EDM 08404 User manual

EXTRACTOR DE AIRE
EXAUSTOR DE AIRE / EXTRACTOR
REF. 08404/08405/08406
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
GRUPO EDM garantiza todos sus productos, declinando toda responsabilidad frente a daños
originados por una incorrecta instalación de sus artículos.
IMPORTADO POR: www.edmgrupo.com
ELEKTRO 3, S.COOP.C.L F-43389675
Pol. Ind. Alba - C/ de Barenys nº21 - 43480 Vila-Seca (Tarragona) Spain
www.elektro3.com
EUROPEA DE MATERIALES Y ACCESORIOS ELECTRICOS, S.L - DIMATEL B-47605639
Pol. Ind. La Mora - Avenida los Alamos, nº23-B - 47193 La Cisterniga (Valladolid) Spain · www.di-
matel.es
A GRUPO EDM dá garantia a todos os seus produtos, declinando toda responsabilidade por danos originados por
utilização/instalação incorrecta dos seus productos.
FABRICADO EN R.P.CH.
-1-

INFORMACION GENERAL
Antes de poner el aparato en funcionamiento, lea con atención las siguientes instrucciones. Guarde el folleto en un
lugar seguro para que pueda consultarlo en cualquier momento.
Después de quitar el embalaje, asegúrese de que el aparato esté en buen estado, si tiene dudas no utilice el aparato y
devuélvaselo a su distribuidor.
El embalaje está compuesto de plásticos, tornillos… Que podrian resultar peligrosos por lo que sería aconsejable
mantener fuera del alcance de niños.
- El aparato es de uso sólo doméstico.
- No manipule el aparato con las manos mojadas ni lo sumerja en agua o cualquier otro líquido.
- Antes de limpiarlo observe que esté desconectado.
- El aparato lo pueden utilizar los niños mayores de 8 años y personas con capacidades físicas, sensoriales o mentales
reducidas o falta de experiencia y conocimiento, con su debida supervisión i/o formación apropiada respecto al uso del
aparato de manera segura y que comprenden los peligros que conllevan.
- Mantenga el aparato fuera del alcance de los niños menores de 8 años.
- Se deberá supervisar a los niños para asegurarse de que no juegan con el aparato, ya que no es un juguete.
- No ponga el funcionamiento el aparato si observa que el aparato no funciona correctamente.
- Este aparato ha sido concebido solo para uso doméstico y no debe ser utilizado con ningún otro objetivo o aplica-
ción, por ejemplo el uso no doméstico o en una aplicación comercial.
- Este aparato no ha sido concebido para ser utilizado por personas (incluidos los niños) con facultades físicas, senso-
riales o mentales reducidas, o sin experiencia ni conocimiento del producto, a menos que hayan recibido supervisión o
instrucciones respecto al uso del aparato por parte de una persona responsable de su seguridad.
- Los niños deben ser vigilados para garantizar que no juegan con el aparato.
- Si el cable de alimentación está dañado, deberá ser sustituido por el fabricante, el servicio técnico o persona con
formación similar para evitar cualquier peligro.
- No permita que los niños utilicen el producto sin supervisión.
- Apague el aparato y desenchufe el cable de alimentación antes de cambiar cualquier accesorio o acercarse a las
piezas móviles del aparato.
ESP INSTRUCCIONES DE USO
MODELO 08402/08403
REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-2-
INSTRUCCIONES DE SEGURIDAD
LEA ESTAS INSTRUCCIONES CON ATENCION Y GUARDELAS PARA PODER CONSULTARLAS EN UN FUTURO - PARA
REDUCIR LOS POSIBLES RIESGOS POR INCENDIO, DESCARGAS ELÉCTRICAS O DE DAÑOS PERSONALES, TENGA EN
CUENTA LO SIGUIENTE

INSTALACION
INFORMACION TECNICA
ADVERTENCIA
1. Este extractor debe ser instalado por un técnico y se debe mantener a una altura de 2,30m del suelo.
2. Si se utiliza con un enchufe, la línea debe cumplir con la normativa local, y el interruptor debe instalarse a una distancia
mínima de 3mm.
3. El cable azul es el neutro y va conectado al terminal “N”. El vástago de transmisión va conectado al cable a tierra.
4. Mantenga lejos del fuego y de lugares demasiado calurosos.
5. Si se dañara el cable de la corriente deberá ser cambiado por un técnico.
6. La utilización del extractor debe estar supervisada por adultos.
7. El producto no es apropiado para ambientes explosivos.
REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-3-
7508406
08405
08404 13
16
13 75
CON INDICADOR DE LUZ SIN INDICADOR DE LUZ

METODO INSTALACION
MANTENIMIENTO
1. Limpiar regularmente (precaución: apague el extractor antes de limpiar, y no utilice agua a más de 60ºC).
2. Ponga aceite al extractor regularmente.

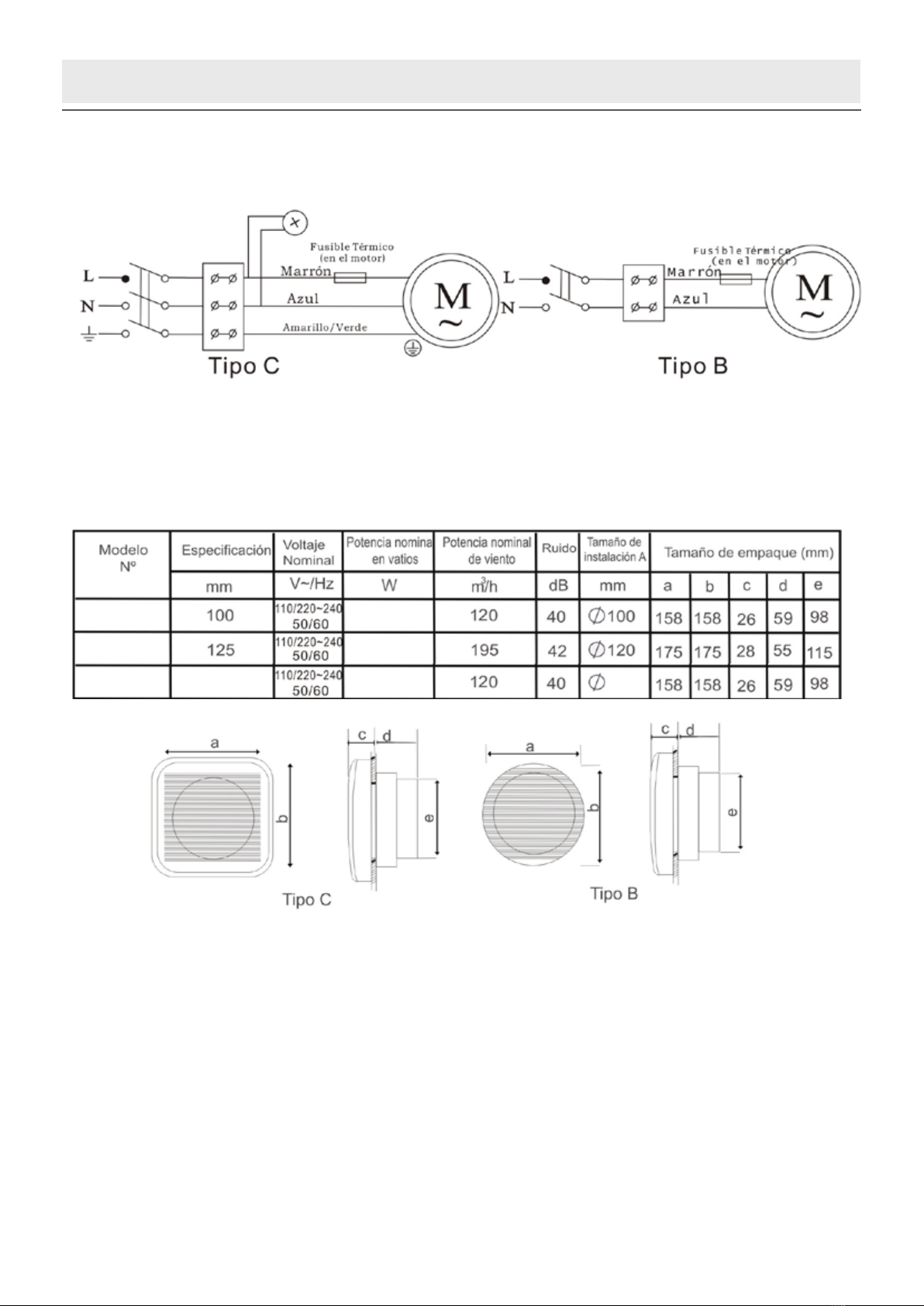

ESPECIFICACIONES TECNICAS
DESECHO
Este símbolo en el producto o en las instrucciones significa que su equipo eléctrico y electrónico debe desecharse al
final de su vida útil en un contenedor especializado; no lo deseche en el contenedor habitual de residuos del hogar. En
la UE existen sistemas especiales de recogida de residuos para su posterior reciclaje. Para más información, póngase
en contacto con la autoridad local o con el minorista al que adquirió el producto.
GARANTÍA
El periodo de garantía es de 24 meses desde la fecha de compra y cubre todos los fallos del fabricante en cuanto a
material y calidad. Esta garantía se aplica únicamente si se han seguido las instrucciones de uso, y queda anulada en
caso de que se haya forzado el aparato o se haya usado de forma indebida e inadecuada, o si lo ha reparado una
persona no autorizada.
LA FACTURA ES LA GARANTÍA DEL PRODUCTO
REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-4-
08404
13W - 120m3/h
Tamaño/tamanho/size: 150x150x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho buraco
hole size: Ø98mm
Tamaño colector/tamanho colector
collect duct size: Ø100mm
08406
13W - 120m3/h
Tamaño/tamanho/size: 150x150x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho buraco
hole size: Ø75mm
Tamaño colector/tamanho colector
collect duct size: Ø75mm
08405
16W - 180m3/h
Tamaño/tamanho/size: 170x170x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho agujero
hole size: Ø118mm
Tamaño colector/tamanho colector
collect duct size: Ø120mm

REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-5-
INFORMAÇÕES GERAIS
Antes de operar o aparelho, leia as seguintes instruções de cuidados. Mantenha o folheto em um
lugar seguro para que você possa consultar a qualquer momento.
Após a remoção da embalagem, certifique-se de que o aparelho está em boas condições, em caso
de dúvida, não utilize o aparelho e devolvê-lo ao seu revendedor.
A embalagem é composta por plástico, parafusos .... que poderia ser perigoso tão grave acoseja-
ble manter fora do alcance das crianças.
- Este aparelho destina-se apenas a uso doméstico.
- Não utilize o aparelho com as mãos molhadas, não mergulhe o quita cotão em agua neme m
nengum outro líquido.
- Antes de efectuar a sua limpierza comprobé que o aparelho está desligado.
- Este aparelho pode ser usado por cianças maiores de 8 anos e por pessoas com capacidades
físicas, sensoriais ou mentais reducidas ou com falta de experiencia e conhecimento, sempre que
lhes seja dada a supervisão apropiada ou instruções para a utilização do aparelho de forma segura
e de modo a que compreendam os perigos inherentes. Não permita a limpeza e manutenção do
aparelho utilizador a crianças sem vigilancia.
- Mantenha o aparelho fora do alcance de crianças menores de 8 anos.
- As crianças deverão ser supervisionadas, para se asegurar de que não brincam com a unidade.
- Para a segurança dos seus filos, nao deixe partes da embalagem (sacos plásticos, papelao,
esferovite, etc.) ao alcance dos mesmos.
- Este aparelho foi concebido apenas para uso doméstico e não deve ser usado para qualquer
outra finalidade ou aplicação, por exemplo, uso não doméstico ou uso comercial.
- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas,
sensoriais ou mentais reduzidas ou sem experiência ou conhecimento do produto, a menos que
você tenha sido dada supervisão ou instruções relativas à utilização do aparelho por uma pessoa
responsável pela sua segurança.
- As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
- Se o cabo estiver danificado, deve ser substituído pelo fabricante, serviço ou pessoa com
formação semelhante para evitar qualquer perigo.
- Não permita que crianças utilizem o aparelho sem supervisão.
- Desligue a alimentação e desconecte o cabo de alimentação antes de mudar os acessórios ou
aproximar as partes móveis do aparelho.
PT INSTRUÇÕES DE USO
MODELO 08402/08403
PRECAUÇÕES DE SEGURANÇA BÁSICAS
LEIA ATENTAMENTE ESTAS INSTRUÇÕES E GUARDE-AS PARA FUTURAS CONSULTAS. ADVERTÊNCIA: PARA REDUZIR
POSSÍVEIS RISCOS DE INCÊNDIO, DE DESCARGAS ELÉTRICAS OU DE DANOS PESSOAIS, TENHA EM CONTA O SEGUINTE:

REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-6-
INSTALAÇÃO
INFORMAÇÃO TECNICA
AVISO
1. Este extractor deve ser instalado por um técnico e deve ser mantido a uma altura de 2,30 m do solo.
2. Quando usado com ficha, deve cumprir com os regulamentos locais e o interruptor deve ser instalado a uma distân-
cia mínima de 3 mm.
3. O cabo está ligado ao terminal "N". A haste de transmissão está ligada ao fio de terra.
4. Manter longe do fogo e calor excessivo.
5. Se o cabo de alimentação estiver danificado deve ser substituído por um técnico.
6. O uso do extractor tem de ser supervisionadas por adultos.
7. O produto não é adequado para ambientes explosivos
7508406
08405
08404 13
16
13 75
COM INDICAÇÃO DE LUZ SEM INDICAÇÃO DE LUZ

REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-7-
08404
13W - 120m3/h
Tamaño/tamanho/size: 150x150x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho buraco
hole size: Ø98mm
Tamaño colector/tamanho colector
collect duct size: Ø100mm
08406
13W - 120m3/h
Tamaño/tamanho/size: 150x150x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho buraco
hole size: Ø75mm
Tamaño colector/tamanho colector
collect duct size: Ø75mm
08405
16W - 180m3/h
Tamaño/tamanho/size: 170x170x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho agujero
hole size: Ø118mm
Tamaño colector/tamanho colector
collect duct size: Ø120mm
MÉTODO DE INSTALAÇÃO
MANTENIMIENTO
1. Limpe regularmente (cuidado: desligue o exaustor antes de limpar, e não use água para mais de 60º).
2. Coloque óleo para o extractor regularmente.
3. Mantenha-o em um lugar seguro quando não estiver em uso.
ESPECIFICAÇÕES TÉCNICAS
ELIMINAÇÃO
Este símbolo no produto ou nas instruções significa que o seu equipamento electrico e electrónico deve ser eliminado
uma vez terminada a sua vida útil num contentor especializado; não deite o aparelho para um contentor normal desti-
nado a resíduos domésticos. Na EU existem sistemas especiais de recolha de resíduos para a sua posterior recicla-
gem. Para mais informações, entre em contacto com a autoridade local ou com o estabelecimento onde adquiriu o
produto.
GARANTIA
O período de garantia é de 24 meses a contar da data de compra e cobre todos os defeitos de fabrico, no que se
refere ao material e à qualidade. Esta garantia aplica-se apenas se tiverem sido seguidas as instruções de utilização,
sendo anulada em caso de o aparelho ter sido forçado ou se este tiver sido utilizado de forma indevida e inadequada,
ou se tiver sido reparado por uma pessoa não autorizada.
A FATURA É A GARANTIA DO PRODUTO

REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-8-
GENERAL SAFETY WARNINGS
Before put it in ON, please read the following instructions. Store the booklet in a safe place so you
can refer to at any time.
After removing the packaging, make sure the appliance is in good condition, if in doubt do not use
the device and return it to your dealer.
The packaging is made of plastic, screws ... that could be dangerous so it would be wise to keep
out of the reach of children.
- This appliance is for household use only.
- Don’t handle the appliance with wet hands and never immerse the appliance in water or any other
liquid.
- Make sure the appliance has been unplugged before cleaning.
- This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way and understand the
hazards involved. Children must never play with the appliance. Cleaning and user maintenance
must never be carried out by children without supervision.
- Keep the appliance out of the reach of children less than 8 years old.
- Children should be supervised to ensure that they don’t play with the appliance.
- WARNING: In order to ensure you children’s safety, please keep all packaging (plastic bags,
boxes, polystyrene, etc.) out of their reach.
- Don’t use the unit of it isn’t working properly.
- This appliance is intended for domestic household use only and should not be used for any other
purpose or in any other application, such as for non-domestic use or in a commercial environment.
- This appliance is not intended for use by persons (including children) with reduced physical, sen-
sory or mental capabilities, or lack of experience and knowledge, unless they have been given
supervision or instructions concerning use of the appliance by a person responsible for their safety.
- Children should be supervised to ensure that they do not play with the appliance.
- If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similar-
ly qualified persons in order to avoid a hazard.
- Do not allow children to use the appliance without supervision.
- Switch off the appliance and disconnect from supply before changing accessories or approaching
parts that move in use.
EN INSTRUCTION MANUAL
MODELO 08402/08403
GENERAL SAFETY WARNINGS
READ THESE INSTRUCTIONS CAREFULLY AND KEEP THEM FOR FUTURE CONSULTATION - WARNING: TO REDUCE THE
POSSIBLE RISKS OF FIRE, ELECTRICAL DISCHARGES OR PERSONAL INJURY, TAKE THE FOLLOWING INTO ACCOUNT

REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-9-
INSTALLATION
TECHNICAL INFORMATIO
WARNING
1. This cooker hood must be installed by a technician and must be maintained at a height of 2.30 m from the ground.
2. When used with a plug, the line must comply with local regulations and the switch must be installed at a minimum
distance of 3 mm.
3. The cable is neutral or blue line and is connected to the "N" terminal. The transmission rod is connected to the ground
wire.
4. Keep away from fire and excessive heat.
5. If the power cord is damaged must be replaced by a technician.
6. The use of the extractor must be supervised by adults.
7. The product is not suitable for explosive environments.
7508406
08405
08404 13
16
13 75
WITH INDICATE LIGHT WITHOUT INDICATE LIGHT

REF. 08404/08405/08406 INSTRUCCIONES IMPORTANTES DE SEGURIDAD
INSTRUÇÕES IMPORTANTES DE SEGURANÇA / IMPORTANT SAFETY INSTRUCTIONS
-10-
INSTALLATION METHOD
MAINTENANCE
1. Clean regularly (caution: switch off the cooker hood before cleaning, and do not use water to more than 60º).
2. Put oil to the extractor regularly.
3. Keep it in a safe place when not in use.
ESPECIFICACIONES TECNICAS
WASTE
Meaning of crossed – out wheeled dustbin. Do not dispose of electrical appliances as unsorted municipal waste, use
separate collection facilities. Contact with your local government for information regarding the collection systems
available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the ground-
water and get into the food chain, damaging your health and well-being. When replacing old appliances with new ones,
the retailer is legally obligated to take back your old appliance for disposals at least free of charge.
WARRANTY
The warranty period is 24 months from the date of purchase and covers all manufacturers failures in material and
quality. This warranty applies only if you have followed the instructions, and is void if the unit has been forced or has
been used improperly and inadequate, or if it has been repaired by an unauthorized person.
BILL IS THE PRODUCT WARRANTY
08404
13W - 120m3/h
Tamaño/tamanho/size: 150x150x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho buraco
hole size: Ø98mm
Tamaño colector/tamanho colector
collect duct size: Ø100mm
08406
13W - 120m3/h
Tamaño/tamanho/size: 150x150x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho buraco
hole size: Ø75mm
Tamaño colector/tamanho colector
collect duct size: Ø75mm
08405
16W - 180m3/h
Tamaño/tamanho/size: 170x170x94mm
220/240V - 50Hz
Color blanco/cor branco/white color
ABS plastic
Tamaño agujero/tamanho agujero
hole size: Ø118mm
Tamaño colector/tamanho colector
collect duct size: Ø120mm
