EINHELL ERGOTOOL E-PST 710-Laser User manual

E-PST 710-Laser; EX; UK
Jigsaw Artikel-Nr.: 4472042
Ident-Nr.: 01014

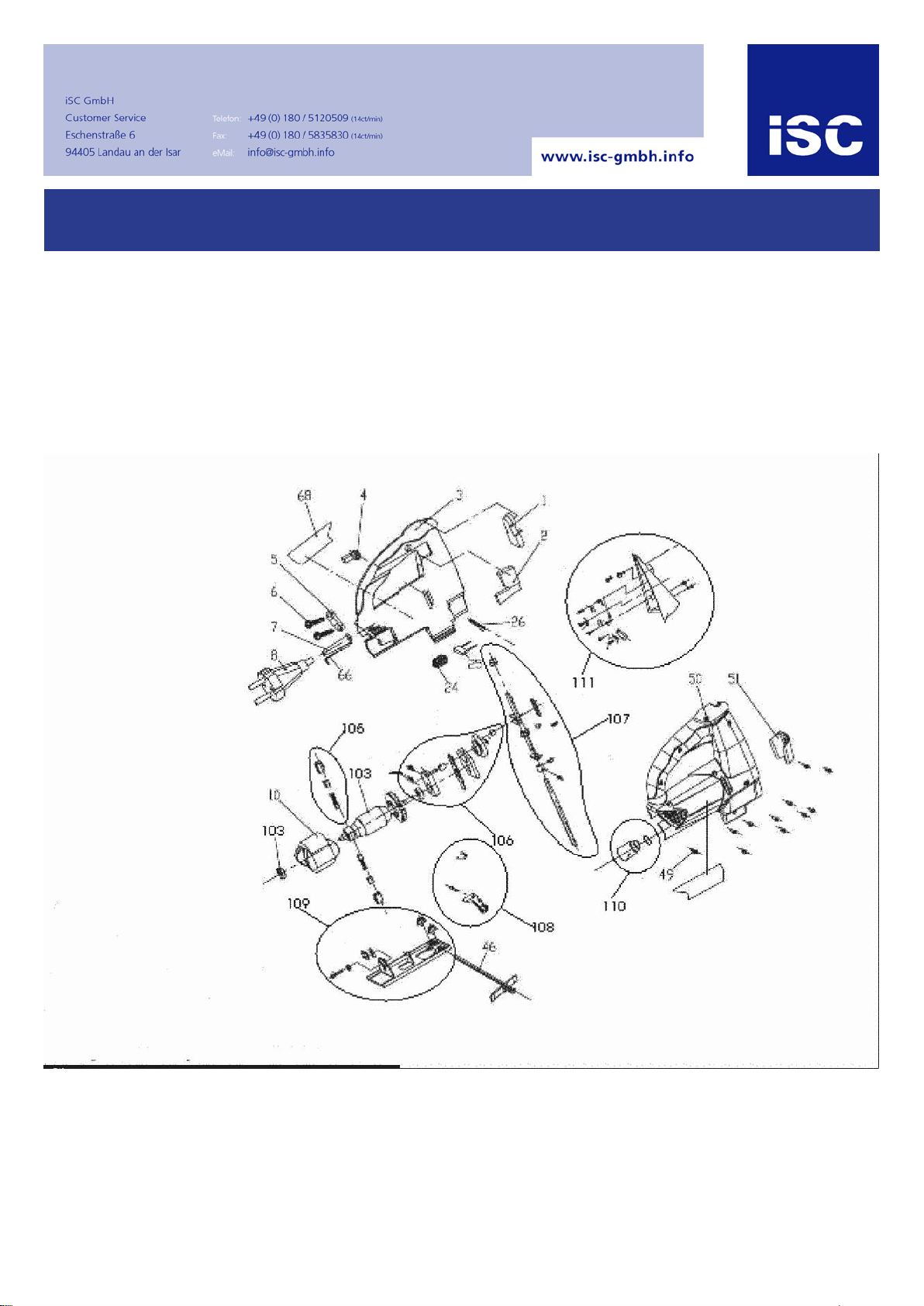

Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung
1 447204001005 Variable speed circuit board
2 447204001002 switch
25 447204001029 Capacitor
51 447204001054 Clear guard
103 447204001074 Rotor set (9;14)
104 447204001075 Stator set (10;24)
105 447204001001 carbon brush pair 12 x 8 x 5
106 447204001077 Central support set (15-23)
107 447204001078 Reciprocating rod set (27-36)
108 447204001079 Guide roller set (38;39;67)
109 447204001080 Base set (40-45)
111 447204001082 Laser set (52-65)

E-PST
710-Laser
Bedienungsanleitung
Elektronic-Stichsäge
Operating Instructions
Electronic Jigsaw
Instructions de service
Scie à guichet électronique
Gebruiksaanwijzing
Electronic-decoupeerzaag
Bruksanvisning
Elektrisk sticksåg
Istruzioni per l’uso
Seghetto alternativo elettronico
Návod k použití
pro elektronickou přímočarou pilu
- děrovku
Návod na obsluhu
Elektronická vyrezávacia pílka
Art.-Nr.: 44.720.40 I.-Nr.: 01013
Anleitung E-PST 710 Laser 08.04.2004 13:42 Uhr Seite 1

2
Bitte Seite 2 ausklappen
Please pull out page 2
Veuillez ouvrir les page 2
Gelieve bladzijden 2 te ontvouven
Fäll upp sidorna 2
Aprire le pagine dalle 2
Prosím nalistujte stranu 2
Prosím otvorte strany 2
Seite 4 - 6
Page 7 - 9
Page 10 - 12
Blz. 13 - 15
sidan 16 - 18
Pagina 19 - 21
Strana 22 - 24
Strana 25 - 27
Bitte vor Montage und
Inbetriebnahme die Betriebs-
anleitung aufmerksam lesen
Please read the operating
instructions carefully before
assembling and using
Veuillez lire attentivement ce
mode d’emploi avant de procéder au
montage et à la mise en service
Gelieve vóór montage en
ingebruikneming de gebruiks-
aanwijzing aandachtig te lezen
SVar god läs bruksanvisningen
noggrant före montering och driftstart
Si prega, prima di assemblare ed
avviare il trapano, di leggere
attentamente le istruzioni sul
funzionamento
Před montáží a uvedením do provozu si
prosím pozorně přečtěte návod k
obsluze
Pred uvedením do prevádzky si
starostlivo prečítajte návod na obsluhu
abezpečnostné pokyny a dodržiavajte
ich!
Anleitung E-PST 710 Laser 08.04.2004 13:42 Uhr Seite 2

3
1
Anleitung E-PST 710 Laser 08.04.2004 13:42 Uhr Seite 3

4

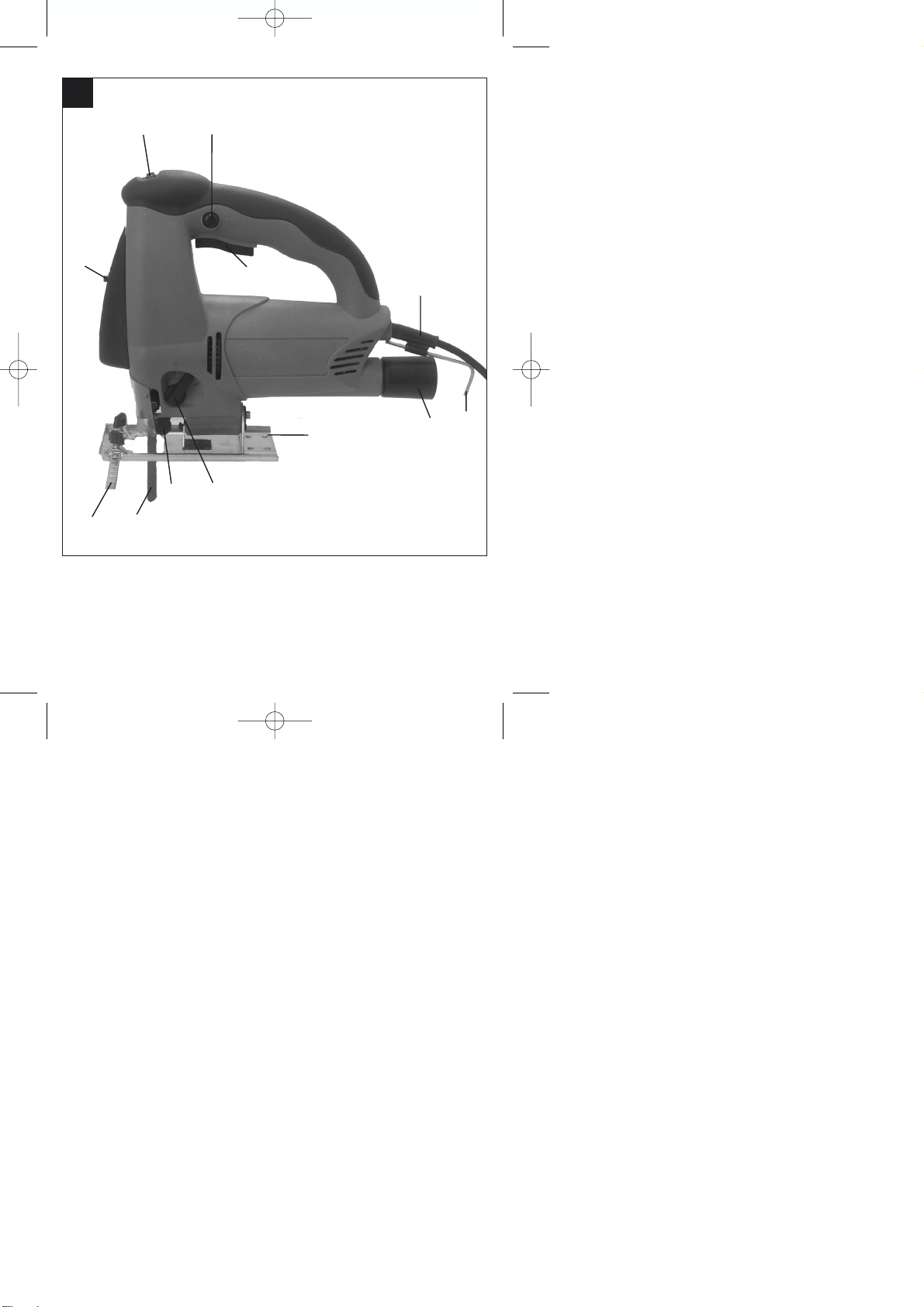

1. Beschreibung (Bild 1)
1Netzkabel
2Feststellknopf
3Ein/Ausschalter
4Rändelschraube für Drehzahlregulierung
5Sichtschutz
6Sägeblatt
7Führungsrolle
8 verstellbarer Sägeschuh
9Umschalter für Pendelhub
10 Adapter für Spanabsaugung
11 Innensechskantschlüssel
12 Paralellanschlag
13 Ein/Ausschalter Laser
2. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise entnehmen
Sie bitte den beiliegenden Heftchen.
Achtung:
Laserstrahlung
Nicht in den Strahl blicken
Laserklasse 2
Schützen Sie sich und Ihre Umwelt durch geeignete
Vorsichtsmaßnahmen vor Unfallgefahren.
Nicht direkt mit ungeschützten Auge in den
Laserstrahl blicken.
Niemals direkt in den Strahlengang blicken.
Den Laserstrahl nie auf reflektierende Flächen
und Personen oder Tiere richten. Auch ein Laser-
strahl mit geringer Leistung kann Schäden am
Auge verursachen.
Vorsicht - wenn andere als die hier angegebenen
Verfahrensweisen ausgeführt werden, kann dies
zu einer gefährlichen Strahlungsexposition führen.
Lasermodul niemals öffnen.
Wenn die Maschine längere Zeit nicht benutzt
wird, sollten die Batterien entfernt werden.
VERWENDUNG
Die Stichsäge ist zum Sägen von Holz, Eisen, Bunt-
metallen und Kunststoffen unter Verwendung des
entsprechenden Sägeblatts bestimmt.
INBETRIEBNAHME
Momentschaltung (Bild 1)
Einschalten: Ein/Ausschalter drücken
Ausschalten: Ein/Ausschalter loslassen
Dauerschaltung
Einschalten: Ein/Ausschalter drücken und im
gedrückten Zustand mit den
Feststellknopf arretieren
Ausschalten: Ein/Ausschalter drücken und
loslassen
Elektronische Drehzahlvorwahl (Bild 3)
Mit dem Drehzahlregler kann die gewünschte Dreh-
zahl, voreingestellt werden. Drehen Sie den Dreh-
zahlregler in PLUS-Richtung, um die Drehzahl zu
erhöhen, drehen Sie den Drehzahlregler in MINUS-
Richtung um die Drehzahl zu verringern. Die geeig-
nete Hubzahl ist vom jeweiligen Werkstoff und den
Arbeitsbedingungen abhängig.
Die allgemeinen Regeln für die Schnittgeschwindig-
keit bei spanabhebenden Arbeiten sind auch hier
gültig.
Sägeblattwechsel (Bild 2)
Vor allen Arbeiten und Sägeblattwechsel die
Stichsäge ausschalten und den Netzstecker aus der
Steckdose ziehen.
Lösen Sie mit dem beiliegenden Innensechskant-
schlüssel die Schrauben 1 und 2 an der Hubstange.
Schieben Sie das Sägeblatt in die Führungsnut an
der Hubstange bis zum Anschlag ein. Ziehen Sie die
Schrauben mit dem beiliegenden Innensechskant-
schlüssel fest. Die Sägeblattzahnung muß in
Schneidrichtung zeigen. Achten Sie darauf, daß das
Sägeblatt in der Führungsnut der Hubstange und der
Laufrolle sitzt.
Verstellen des Sägeschuh für Gehrungsschnitte
(Bild 4)
Für Gehrungsschnitte und Schrägschnitte kann der
Sägeschuh, nach lösen der Schraube auf der
Hinterseite, beidseitig um bis zu 45° geschwenkt
werden. Die Winkel sind mit Markierungsstrichen,
15°, 30° und 45° gekennzeichnet. Eine Einstellung
zwischen den markierten Winkelgraden ist ohne wei-
ters möglich.
Zum Verstellen des Schnittwinkels lösen Sie die
Schraube (Bild 4) soweit, das der Sägeschuh gerade
noch verschoben werden kann. Stellen Sie den
gewünschten Winkel ein und ziehen Sie die
Schraube wieder fest.
D
Anleitung E-PST 710 Laser 08.04.2004 13:42 Uhr Seite 4

5
Staubabsaugung
Die Stichsäge ist mit einem Adapter für den Staub-
saugeranschluß ausgestattet. Der Adapter wird auf
die Stichsäge gesetzt und durch Drehen fixiert. Jeder
Staubsauger kann an die Absaugöffung am hinteren
Ende der Stichsäge angeschlossen werden. Sollten
Sie hierzu einen speziellen Adapter benötigen, set-
zen Sie sich bitten mit dem Hersteller Ihres Staub-
saugers in Verbindung.
TECHNISCHE DATEN
Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 710 W
Hubzahl: 0-2800/min.
Hubhöhe: 19 mm
Schnittiefe Holz: 80 mm
Schnittiefe Kunststoff: 20 mm
Schnittiefe Eisen: 12 mm
Gehrungsschnitt: bis 45° (links und rechts)
Schalldruckpegel LPA: 94 dB (A)
Schalleistungspegel LWA: 107 dB (A)
Vibration aw5,71 m/s2
Schutzisoliert II /
Gewicht 2,5 Kg
Laserklasse 2
Wellenlänge Laser 650 nm
Leistung Laser 1 mW
Stromversorgung Lasermodul 2 x 1,5 V Knopfzelle
Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Ersatzteil Ersatzteil-Nr.
Ersatzkohlen 44.720.40.01.001
Schalter 44.720.40.01.002
D
Anleitung E-PST 710 Laser 08.04.2004 13:42 Uhr Seite 5

6
D

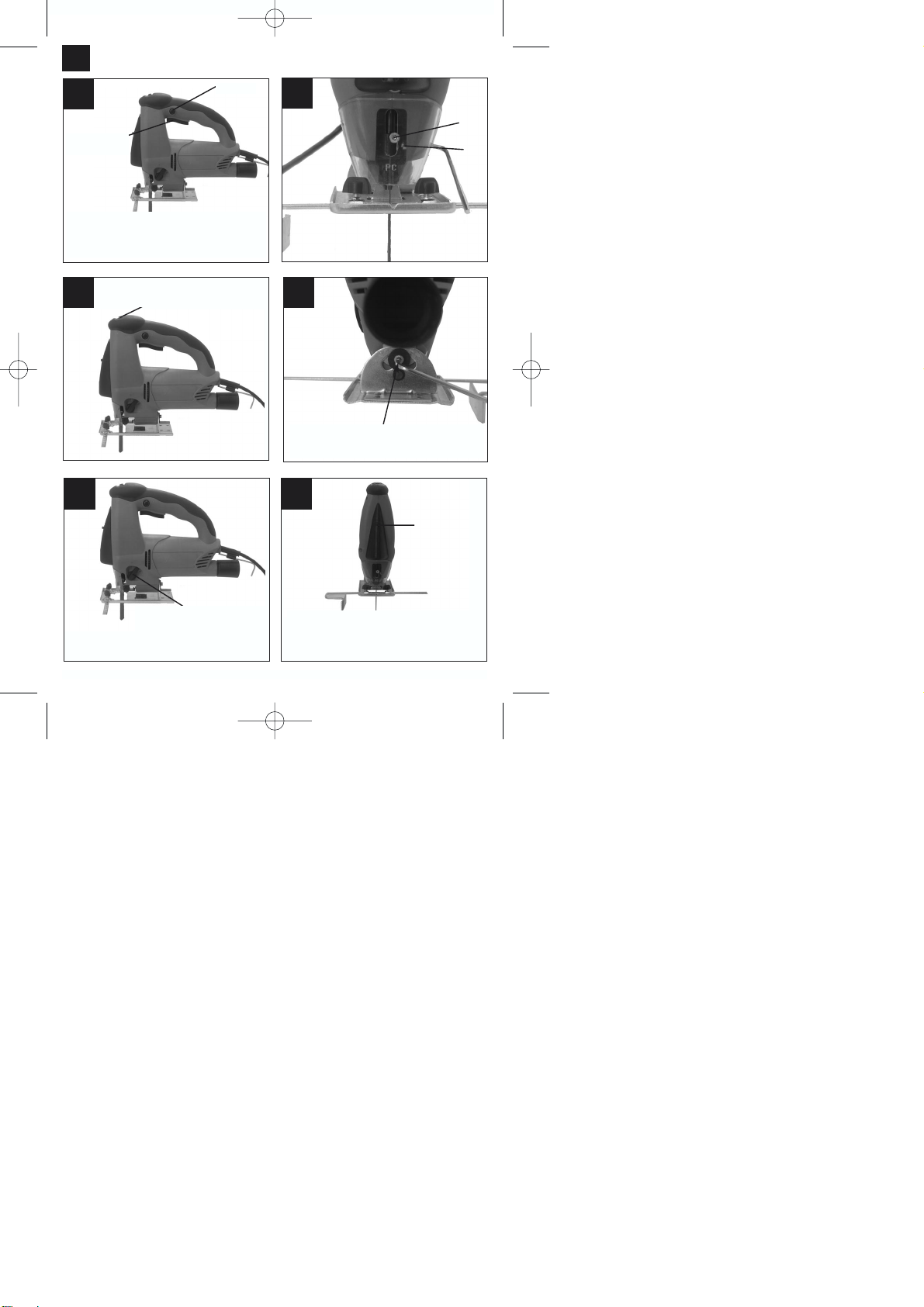

Durch Lösen der Schraube kann der Sägeschuh im
Winkel bis 45° verstellt werden.
12
3 4
Sägeblattwechsel
Feststeller
Ein/Ausschalter
Einschalten: Ein/Ausschalter drücken.
Dauerbetrieb: Ein/Ausschalter mit Feststellknopf sichern.
Ausschalten: Ein/Ausschalter drücken und loslassen
Durch Drehen des Drehzahlreglers erhöht sich
die Hubzahl
5
Einstellung Pendelhub
Pos. 0 keine Pendelung
Pos. 1 leichte Pendelung
Pos. 2 mittlere Pendelung
Pos. 3 starke Pendelung
6
Mit dem Schalter 1 kann der Laser ein- bzw. ausge-
schaltet werden.
Der Laserstrahl markiert den Schnittverlauf am Werk-
stück.
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 6

7
1. Description
1Power cable
2Locking button
3On/Off switch
4Knurled screw for regulating the speed
5Inspection guard
6Saw blade
7Guide roller
8Adjustable base
9Selector switch for pendulum action
10 Adapter for chip extractor
11 Allen key
12 Parallel stop
13 On/Off switsch Laser
2. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Important!
Laser radiation
Do not look into the beam
Laser class 2
Protect yourself and your environment from acci-
dents by taking the appropriate precautionary mea-
sures.
Do not look directly into the laser beam with the
naked eye.
Never look directly into the laser path.
Never direct the laser beam at reflecting surfaces
or persons or animals. Even a low output laser
beam can inflict injury on the eye.
Caution: It is vital to follow the work procedures
described in these instructions. Using the tool in
any other way may result in hazardous exposure
to laser radiation.
Never open the laser module.
When the device is not going to be used for
an extended period of time, the batteries should
be removed.
STARTING UP
Instant response operation (Figure 1)
Switching on: Press the On/Off switch
Switching off: Release the On/Off switch
Continuous operation
Switching on: Press the On/Off switch, keep pres
sed and lock with the locking button
Switching off: Press the On/Off switch and release
Electronic speed control setting (Figure 3)
Using the knurled screw on the On/Off switch you
can pre-set any speed. Turn the knurled screw in
PLUS direction for a higher speed and turn it in
MINUS direction for a lower speed. The ideal cutting
rate depends on the specific material and working
conditions.
The general rules for tool speed in cutting operations
apply.
Changing the saw blade (Figure 2)
Switch off the jigsaw and remove the plug from the
power socket before changing the blade or carrying
out any other work on the jigsaw.
Use the supplied hexagon-socket spanner to undo
the two screws on the ram (Figure 2). Slide the saw
blade into the guide slot and up to the stop between
the piston rod and the retention clip. Use the
supplied hexagon-socket spanner to tighten the two
screws. The teeth of the saw blade must face in
cutting direction. Make sure that the saw blade sits
properly in the guide slot of the ram and roller.
Adjusting the base (Figure 4)
For miter cuts and angular cuts you can swivel the
soleplate by up to 45° to either side after undoing the
screw at the rear. Angles of 15°, 30° and 45° are
marked. Settings between the markings are also
possible without difficulty.
To adjust the cutting angle, undo the two screws
(Figure 4) until you can just about move the blade.
Adjust to the required angle and re-tighten the two
screws.
Dust extraction
The jigsaw is equipped with a dust extractor socket.
Mount the adapter on the jigsaw and fix it in place by
twisting. Any vacuum cleaner can be connected to
the socket at the rear of the jigsaw. If you require a
special adapter, please contact the manufacturer of
your vacuum cleaner.
GB
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 7

8
TECHNICAL DATA
Nominal voltage: 230 V ~ 50 Hz
Power consumption: 710 W
Cutting rate: 0-2800 strokes/min.
Stroke height: 19 mm
Cutting depth in wood: 80 mm
Cutting depth in plastic: 20 mm
Cutting depth in iron: 12 mm
Mitre cuts: up to 45° (left and right)
Sound pressure level LPA: 94 dB(A)
Sound power level LWA: 107 dB(A)
Vibration aw5,71 m/s2
Double isolation II /
Weight 2,5 Kg
Laser class 2
Laser wave length 650 nm
Laser output ≤1 mW
Laser module power supply
2 x 1,5 V button cell battery
Ordering replacement parts
Please quote the following data when ordering repla-
cement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
Replacement part Replacement part number
Carbon brush 44.720.40.01.001
Switch 44.720.40.01.002
GB
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 8

12
3 4
56
9
GB
On/Off switch
Locking button
Turn the speed controller to increase the
cutting rate
The soleplate can be adjusted through 45° by loosening
the screw.
Setting the pendulum action
Position 0: No pendulum aktion
Position 1: Slight pendulum action
Position 2: Moderate pendulum action
Position 3: Intensive pendulum action
Operating the laser
You can switch the laser ON and OFF with the switch 1.
The laser beam marks the line of the cut on the work-
piece.
Switching on: Press the On/Off switch
Continuous operation: Lock the On/Off switch with the
locking button
Switching off: Press the On/Off switch
and release
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 9

10
1. Description
1Câble secteur
2Bouton d’arrêt
3Interrupteur MARCHE/ARRET
4Vis moletée pour régulation de la vitesse
5Protection des yeux
6Lame de sciage
7Galet de guidage
8Sabot de sciage réglable
9Commutateur pour la course pendulaire
10 Adaptateur pour aspiration de copeaux
11 Clé à six pans creux
12 Butée parallèle
13 Interrupteur Marche / Arrêt Laser
2. Consignes de sécurité:
Vous trouverez les consignes de sécurité corre-
spondantes dans le cahier en annexe.
Attention :
Rayon laser
Ne pas regarder en direction
du rayon
Classe de laser 2
Protégez-vous et votre environnement contre les ris-
ques d’accidents en prenant des mesures adéquates
de précaution.
Ne fixez pas le rayon laser des yeux sans pro-
tection.
Ne regardez jamais directement dans le faisceau
des rayons.
Le rayon laser ne doit jamais être dirigé sur des
surfaces réverbérantes, ni sur des animaux ou
personnes. Même un rayon laser de faible
puissance peut occasionner des dommages aux
yeux.
Attention - si vous procédez d’autres manières
que celles indiquées ici, cela peut entraîner une
exposition dangereuse au rayon.
N’ouvrez jamais le module du laser.
Retirez les batteries de l’appareil s’il reste
longtemps inutilisé.
MISE EN SERVICE
Manoeuvre impulsionnelle (Fig. 1):
Mise en circuit: Poussez l’interrupteur
MARCHE/ARRET
Mise hors circuit: Relâchez l’interrupteur
MARCHE/ARRET
Manoeuvre permanente:
Mise en circuit: Poussez l’interrupteur
MARCHE/ARRET et bloquez
l’interrupteur poussé au moyen
du bouton d’arrêt.
Mise hors circuit: Poussez, ensuite relâchez
l’interrupteur MARCHE/ARRET.
Présélection électronique du nombre des tours
(Fig. 3)
En tournant la vis moletée sur l’interrupteur
MARCHE/ARRET, on peut prérégler le nombre de
tours désiré. Tournez la vis moletée dans la direction
„PLUS“ pour augmenter le nombre de tours, et
tournez la vis moletée dans la direction „MOINS“
pour le diminuer. Le nombre de cycles par minute
dépend du matériau et des conditions de travail.
Les règles généralement valables pour la vitesse de
coupe pendant l’usinage par enlèvement des
copeaux s’appliquent dans ce cas aussi.
Remplacement d’une lame de sciage (Fig. 2)
Avant d’effectuer toute sorte de travaux sur l’appareil
et avant de remplacer une lame de sciage, mettez la
scie à guichet hors circuit et retirez la fiche secteur
de la prise de courant.
Desserrez les deux vis au coulisseau (Fig. 2) au
moyen de la clé mâle coudée pour vis à six pans
creux. Glissez la lame de sciage dans la rainure de
guidage, jusqu’à la butée entre la tige et l’étrier de
retenue. Serrez les deux vis au moyen de la clé mâle
coudée pour vis à six pans creux.
Il faut que la denture de la lame de sciage soit diri-
gée dans le sens de coupe. Veillez à ce que la lame
soit bien serrée dans la rainure de guidage du coulis-
seau et du galet de roulement.
Réglage du sabot de sciage (coupes en biais et
sciage à proximité des bords, Fig. 4)
Pour les coupes d’onglet et les coupes en biais, le
patin peut être basculé jusqu’à 45° des deux côtés,
après avoir desserré la vis à l’arrière.
Les angles sont repérés par des traits, à 15°, 30° et
45°.
Il est possible d’effectuer sans problème un réglage
entre les degrés d’angle repérés.L’adaptateur doit
être placé sur la scie à guichet et fixé en le tournant.
Dispositif d’aspiration
La scie à guichet est munie d’un raccord d’aspira-
teur. On peut raccorder n’importe quel aspirateur à
l’orifice d’aspiration sur l’extrémité arrière de la scie à
F
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 10

11
F
guichet. Si vous exigez un adaptateur spécifique à
cet effet, veuillez vous mettre en contact, s.v.p., avec
le fabricant de votre aspirateur.
CARACTERISTIQUES TECHNIQUES
Tension nominale: 230 V ~ 50 Hz
Puissance absorbée: 710 W
Cycles par minute: 0-2800 min-1
Course: 19 mm
Profondeur de coupe, bois: 80 mm
Profondeur de coupe, plastique: 20 mm
Profondeur de coupe, fer: 12 mm
Coupe en biais: max. 45° (gauche et droite)
Niveau de pression acoustique LPA: 94 dB(A)
Niveau d’intensité acoustique LWA: 107 dB(A)
Vibration aw5,71 m/s2
Double isolation II /
Poids 2,5 kg
Classe de laser 2
Longueur d’onde du laser 650 nm
Puissance du laser ≤1 mW
Alimentation en courant du module du laser
2 x 1,5 V pile ronde
Commande de pièces détachées
Il faut indiquer les données suivantes en cas de com-
mande de pièces de rechange :
le type de l’appareil
le numéro d’article de l’appareil
le numéro d’identification de l’appareil
le numéro de la pièce de rechange nécessaire
Pièce de rechange N° de pièce de rechange.
Charbons de rechange 44.720.40.01.001
Interrupteur 44.720.40.01.002
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 11

12
3 4
56
12
F
Switching on: Press the On/Off switch
Continuous operation: Lock the On/Off switch with the
locking button
Switching off: Press the On/Off switch
and release
Interrupteur
MARCHE/ARRET
Bouton
Pour augmenter le nombre de cycles par
minute, tournez le régulateur de vitesse.
En desserrant la vis, le patin peut être réglé sur un angle
de 45°.
Fonctionnement du laser
Appuyez sur la touche interrupteur 1 du laser pour le mett-
re en ou hors circuit.
Le rayon laser marque le tracé de coupe sur la pièce à
usiner.
Réglage de la course pendulaire
Pos. 0: pas de mouvement de pendule
Pos. 1: léger mouvement de pendule
Pos. 2: mouvement de pendule moyen
Pos. 3: fort mouvement de pendule
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 12

13
1. Beschrijving
1Netkabel
2Vergrendelknop
3In/uitschakelaar
4Gekartelde schroef voor toerentalregeling
5Oogbeschermplaat
6Zaagblad
7Leirol
8verstelbare zaagschoen
9Omschakelaar voor pendelslag
10 Adapter voor spaanafzuiging
11 Binnenzeskantsleutel
12 Parallellaanslag
13 AAN/UIT-schakelaar Laser
2. Veiligheidsvoorschriften :
De overeenkomstige veiligheidsinstructies vindt
u in de bijgaande brochure.
Let op!
Laserstraling
Niet in de straal kijken
Laserklasse 2
Beschermt u zich en uw omgeving tegen gevaar voor
ongelukken door de gepaste voorzorgsmaatregelen
te nemen.
Niet met het blote oog rechtstreeks in de laser-
straal kijken.
Nooit rechtstreeks in de stralengang kijken.
De laserstraal nooit richten op weerskaatsende
oppervlakken noch op personen of dieren. Ook
een laserstraal met een gering vermogen kan
schade berokkenen aan het oog.
Voorzichtig – als u anders te werk gaat dan hier
beschreven kan dit leiden tot een blootstelling aan
gevaarlijke straling.
Lasermodule nooit openen.
Als het toestel een tijdje niet wordt gebruikt, is het
aan te raden de batterijen te verwijderen.
INGEBRUIKNEMING
Momentschakeling (fig. 1)
Inschakelen : in/uitschakelaar drukken
Uitschakelen : in/uitschakelaar loslaten
Continuschakeling
Inschakelen : in/uitschakelaar drukken en in
gedrukte toestand met de
vergrendelknop vastzetten
Uitschakelen : in/uitschakelaar drukken en
loslaten
Elektronische toerentalvoorselectie (fig.3)
Met de gekartelde schroef aan de in/uitschakelaar
kan het gewenst toerental binnen een versnelling
vooraf ingesteld worden. Draait U de gekartelde
schroef in PLUS-richting, wordt het toerental
verhoogd. Draait U de schroef in MINUS-richting,
wordt het toerental verlaagd. Het gepaste toerental is
afhankelijk van het te bewerken materiaal en van de
arbeidsomstandigheden.
De algemene regels voor de snijsnelheid bij verspa-
nende bewerkingen zijn ook hier van toepassing.
Zaagblad verwisselen (fig. 2)
Vóór alle werkzaamheden en vóór het verwisselen
van het zaagblad de decoupeerzaag uitschakelen en
de netstekker uit het stopcontact trekken.
Draai de twee schroeven aan de stoter met behulp
van de bijgevoegde inbussleutel los (fig.2). Schuif
het zaagblad in de leigroef tussen de hefstang en de
weerhoudbeugel tot aan de aanslag. Draai de twee
schroeven met de bijgevoegde inbussleutel vast. De
tanding van het zaagblad moet in snijrichting wijzen.
Let erop dat het zaagblad in de leigroef van de stoter
en de leirol zit.
Verstellen van de zaagschoen (versteksneden en
zagen dicht aan de rand, fig. 4)
Voor versteksneden en schuine sneden kan de
zaagschoen na het losdraaien van de schroef aan de
achterkant aan weerskanten met maximaal 45 ° wor-
den gezwenkt. De hoeken zijn gemarkeerd door
merkstrepen 15°, 30° en 45°. Een afstelling tussen
de gemarkeerde hoekgraden is zonder probleem
mogelijk.
Om van snijhoek te veranderen draait U de twee
schroeven (fig. 4) zo ver los dat U de zaagschoen
juist nog kan verschuiven. Stel de gewenste hoek
dan in en draai de twee schroeven weer vast.
Stofafzuiging
De decoupeerzaag is voorzien van een stofzuige-
raansluiting. De adapter wordt op de decoupeerzaag
geplaatst en door draaien vastgezet. Iedere stofzui-
ger kan aan de afzuig-opening op het achterste eind
van de decoupeerzaag aangesloten worden. Indien
U hiervoor een speciale adapter nodig hebt, gelieve
contact met de fabricant van Uw stofzuiger op te
nemen.
NL
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 13

14
TECHNISCHE GEGEVENS
Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 710 Watt
Aantal slagen : 0-2800/min.
Slaghoogte : 19 mm
Zaagdiepte hout : 80 mm
Zaagdiepte kunststof : 20 mm
Zaagdiepte ijzer : 12 mm
Versteksnede : tot 45° (links en rechts)
Geluidsdrukniveau LPA : 94 dB (A)
Geluidsprestatieniveau LWA : 107 dB (A)
Vibration aw5,71 m/s2
Randgeaard II /
Gewicht 2,5 kg
Laserklasse 2
Golflengte laser 650 nm
Vermogen laser 1 mW
Voeding lasermodule 2 x 1,5 V knoopcel
Bestellen van wisselstukken
Gelieve bij het bestellen van wisselstukken volgende
gegevens te vermelden:
Type van het toestel
Artikelnummer van het toestel
Ident-nummer van het toestel
Wisselstuknummer van het benodigde stuk
Wisselstuk Wisselstuknr.
Reservekolen 44.720.40.01.001
Schakelaar 44.720.40.01.002
NL
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 14

12
3 4
5 6
15
NL
Switching on: Press the On/Off switch
Continuous operation: Lock the On/Off switch with the
locking button
Switching off: Press the On/Off switch
and release
in/uitschakelaar
vergrendel-
Door draaien van de toerentalregelaar
wordt het aantal slagen verhoogd
De zaagschoen kan met een hoek van 45° schuin worden
gezet door de schroef los te draaien.
Afstelling wipeffect
Pos. 0: geen wipeffect
Pos. 1: licht wipeffect
Pos. 2: middelmatig wipeffect
Pos. 3: groot wipeffect
ILaserfunctie
Met de schakelaar 1 kan de laser worden in- of uitgescha-
keld.
De laserstraal markeert de voortgang van de snede op het
werkstuk.
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 15

16
1. Beskrivning
1Nätkabel
2Låsknapp
3Till/Från-brytare
4Skruv med räfflat huvud till varvtalsreglering
5Siktskydd
6Sågblad
7Styrrulle
8Inställbar fotplatta
9Omkopplare för pendelslag
10 Adapter för spånsug
11 Insexnyckel
12 Klyvanhåll
13 Strömbrytare Laser
2. Säkerhetsanvisningar:
Gällande säkerhetsanvisningar finns i det bifo-
gade häftet.
Obs!
Laserstrålning
Titta inte in i strålen
Laserklass 2
Skydda dig själv och omgivningen mot olyckor
genom att tillta lämpliga försiktighetsåtgärder.
Titta inte direkt in i laserstrålen utan ögonskydd.
Titta inte direkt på strålen.
Rikta aldrig låserstrålen mot reflekterande ytor
och personer eller djur. Även en laserstråle med
låg effekt kan förorsaka skador på ögonen.
Varning! Om metoderna som används avviker
från dem som beskrivs här, finns det risk för farlig
exponering av strålningen.
Öppna aldrig lasermodulen.
Ta ut batterierna om machine inte ska användas
under längre tid.
Idrifttagande
Momentan innkoppling (Bild 1)
Tillslag: Tryck in Till/Från-brytaren
Frånslag: Släpp Till/Från-brytaren
Kontinuerlig inkoppling
Tillslag: Tryck in Till/Från-brytaren och lås i
intryckt läge med låsknappen.
Frånslag: Tryck in och släpp Till/Från-brytaren
Elektroniskt varvtalsförval (Bild 3)
Med den räfflade skruven på Till/Från-brytaren kan
det önskade varvtalet förinställas. Vrids den räfflade
skruven i PLUS-riktning ökas varvtalet, vrids den
räfflade skruven i MINUS-riktning minskas varvtalet.
Lämplig slagfrekvens är beroende av det arbets-
material och de arbetsbetingelser som är för handen.
De allmänna regler som gäller för skärhastigheten
vid spånskärande arbeten är giltiga också i detta fall.
Byte av sågblad (Bild 2)
Före alla arbeten och byte av sågblad slås sticksa-
gen från och nätkontakten dras ut ur uttaget.
Lossa på skruvarna 1 och 2 på hävstången med den
bifogade insexnyckeln.
Skjut in sågbladet i spåret vid hävstången till stopp.
Dra åt skruvarna med bifogade insexnyckel.
Sågbladets tänder måste peka i sågriktningen.
Kontrollera att sågbladet sitter i hävstångens och
löprullens styrspår.
Inställning av fotplattan (bild 4)
För gerings- och snedsågning kan sågskon svängas
åt båda hållen med 45° efter att skruven på baksidan
har lossats. Vinklarna visas med markeringsstreck
för 15°, 30° och 45°. Det är inte direkt möjligt att stäl-
la in en vinkel som ligger utanför dessa gradtal.
För att ställa in snittvinkeln lossas de båda skruvarna
(Bild 4) så mycket att fotplattan prexis går att skjuta.
Ställ in den önskade vinkeln och dra åter fast de
båda skruvarna.
Dammsugning
Sticksågen är utrustad med en adapter för anslutning
till dammsugare. Sätt adaptern på sticksågen och
vrid därefter runt för att spärra. Alla typer av damm-
sugare kan därefter anslutas till utsugningsöppnin-
gen baktill på sticksågen. Om du behöver en speciell
adapter kan du höra efter med tillverkaren av din
dammsugare.
S
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 16

17
TEKNISKA DATA
Märkspänning: 230 V - 50 Hz
Effektförbrukning: 710 W
Slagfrekvens: 0-2800/min
Slaglängd: 19 mm
Snittdjup trä: 80 mm
Snittdjup plast: 20 mm
Snittdjup jäm: 12 mm
Geringssnitt: upp till 45° (höger och vänster)
Ljudtrycknivå LPA: 94 dB (A)
Ljudeffektnivå LWA: 107 dB (A)
Vibration aw5,71 m/s2
Dubbel isolering II /
Vikt 2,5 kg
Laserklass 2
Våglängd laser 650 nm
Lasereffekt 1 mW
Strömförsörjning lasermodul 2 x 1,5 V klockbatteri
Reservdelsbeställning
Lämna följande uppgifter vid beställning av reserv-
delar:
Maskintyp
Maskinens artikel-nr.
Maskinens ident-nr.
Reservdelsnummer för erforderlig reservdel
Reservdel Reservdelsnummer
Reservkol 44.720.40.01.001
Brytare 44.720.40.01.002
S
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 17

12
3 4
56
18
S
Låsknapp
Till/Från-brytare
Inkoppling: Tryck in Till/Från-brytaren
Kontinuerlig drift: Lås Till/Från-brytaren med låsknappen
Frånslag: Tryck in och släpp Till/Från-brytaren
Genom att vrida på varvtalsregleringen ökas
slagfrekvensen.
Lossa på skruven för att ställa in sågskon i 45° vinkel.
Inställning pendelslag
Pos. 0 Ingen pendling
Pos. 1 Lätt pendling
Pos. 2 Medelstark pendling
Pos. 3 Stark pendeling
Tryck på knappen (1) för att koppla in eller ifrån laserfunk-
tionen.
Laserstrålen markerar var arbetsstycket ska sågas.
Anleitung E-PST 710 Laser 08.04.2004 13:43 Uhr Seite 18
Table of contents
Languages:
Other EINHELL ERGOTOOL Power Tools manuals
Popular Power Tools manuals by other brands

First Power
First Power Stinger Owner's/operator's manual

Gtec
Gtec Basic TTCF-6 How to operate

woodmizer
woodmizer BMS25 SAFETY, OPERATION, MAINTENANCE AND PARTS MANUAL

Far Tools
Far Tools HG 2000 Original manual translation

Power Master
Power Master PXD Series Operation manual

Delta
Delta DBW-350 user manual

FLORABEST
FLORABEST FAB 500 A1 instructions

OEM Tools
OEM Tools 24495 Operating instructions and parts manual

Silvercrest
Silvercrest SEAS 20 A1 operating instructions

FLORABEST
FLORABEST 296309 Translation of the original instructions

Wen
Wen 61782 instruction manual

FLORABEST
FLORABEST 96816 translation of original operation manual
