ELCOM BTC-200 User manual

1,32m
0,5m
0,5m
0,75m
V W +- a b T T L
TOP
6 97 118 1210 13
5
12 3 4
c
a
b
Art.Nr.: 0221126
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
AN_BTC-200_DE_110510

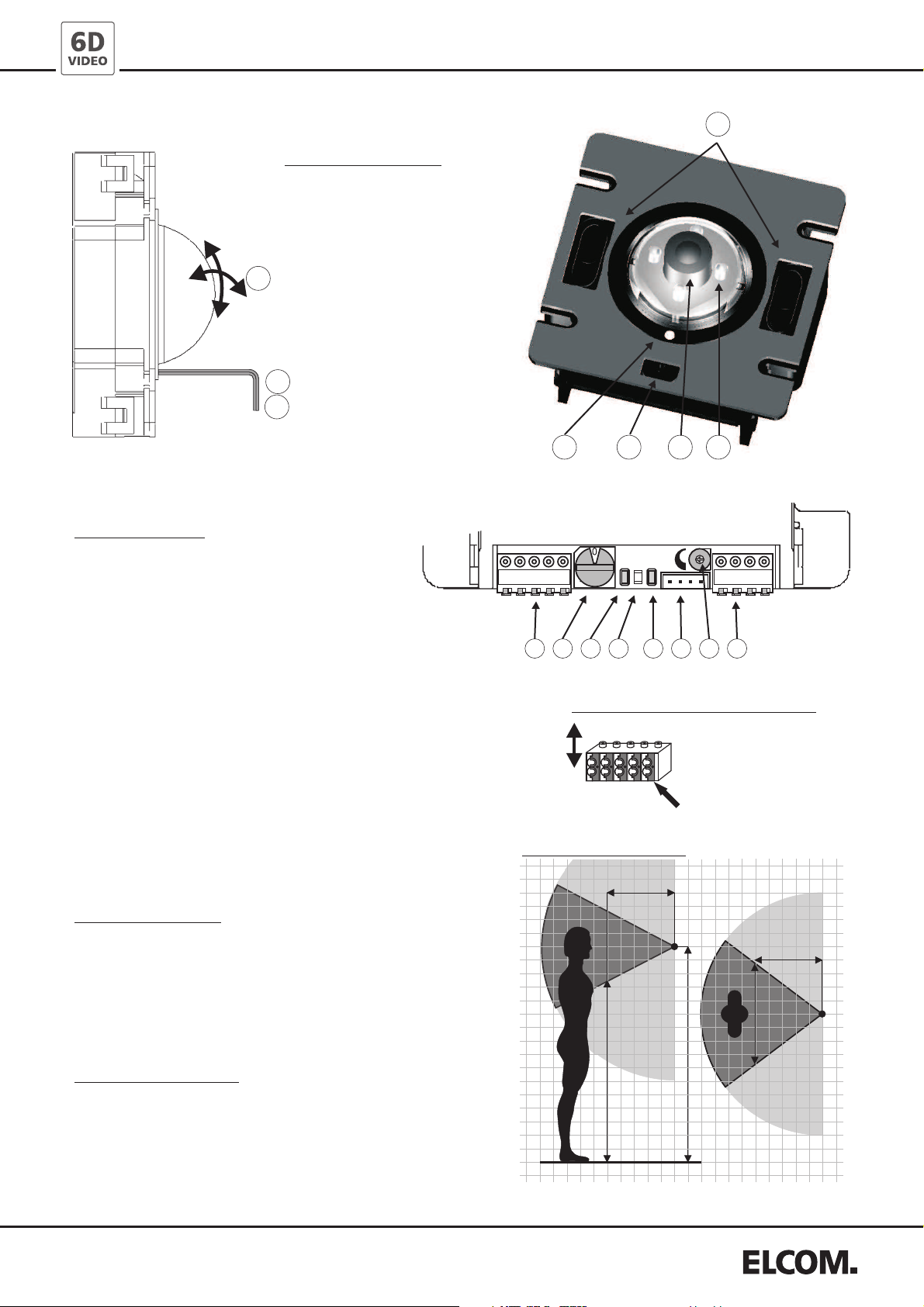

BTC-200 Türlautsprecher + Kamera
Beschreibung:
1. Feststellschraube
2. Mikrofon
3. Kamera
4. Infrarotbeleuchtung
5. Lautsprecher
10. Jumper
11. Anschluss für i2-BUS Tastenexpander
12. Lautstärkeregler
13. Anschlußklemmen
Die Kamera darf nicht ausgerichtet werden auf:
- Leuchten oder andere Lichtquellen
- direkte Sonneneinstrahlung
- Bildhintergrund mit großer Helligkeit oder starken Kontrasten
- stark reflektierende Wände
Empfohlene Einbauhöhe ca. 1,60m
System: i2-BUS Video 6Draht-Bussystem
Videosignal: symmetrisch 1Vp-p Z=100Ohm
Auflösung: 320.000 Pixel
Lichtempfindlichkeit: 0,1Lux / F2.0
Öffnungswinkel: 60° Vertikal 80° Horizontal
Verstellbereich: +/- 47° horizontal / vertikal
6. Anschlußklemmen
7. Drehcodierschalter
8. Jumper
9. Status-LED
Klemme T/T: potentialfreier Türöffner Schaltkontakt (max.24V/1A)
(rot)
Stellung 0-9: Adressen für Türlautsprecher im Hauptstrang
(gesteckt: Türöffner nur bei Verbindung, gezogen:Türöffner jederzeit)
(Signalisiert: Abgehender Ruf und Verbindungszustand)
Klemme a/b: i2-BUS
Klemme L: Lichttasteranschluß (Gegenpol Klemme a oder b)
Stellung A-F: Adressen für Türlautsprecher im Nebenstrang (Laubengang)
(gesteckt: Quittierungstöne aus, gezogen: Quittierungstöne an)
(BTE-116)
Klemme V/W: Videosignalausgang
Klemme +/-: Spannungsversorgung (DC 15V)
Einbauhinweise:
Technische Daten:
a) Lösen der Feststellschraube mit
dem beigefügten Schlüssel bis die
Kamera sich leicht einstellen lässt.
b) Ausrichten der Kamera.
c) Sichern der Kamera-Einstellung
durch Anziehen der Feststellschraube
Einstellen der Kamera:
Einbauhöhe 1,6m
Vertikal Horizontal
Aufnahmebereich:
Leiter anschließen:
Leiter lösen:
Leiter einfach einstecken.
(Massivleiter 0,4-0,8mm)
Orangenen Drücker betätigen.
Leiter herausziehen.
Ø
Anschlussklemmblock abziehbar
Hotline: [email protected]

1,32m
0,5m
0,5m
0,75m
V W +- a b T T L
TOP
6 97 118 1210 13
5
12 3 4
c
a
b
Art.Nr.: 0221126
Technical additions and printing errors do not constitute grounds for any claims to damages.
AN_BTC-200_EN_110510
BTC-200 Door speaker + camera
Description:
1. Fastening screw
2. Microphone
3. Camera
4. Infrared light
5. Loudspeaker
6. Connection terminals
7. Rotary code switch (red)
8. Jumper
9. Status LED
10. Jumper
11. Connection for i2-BUS button expander
12. Volume control
13. Connection terminals
Terminal a/b: i2-BUS
Terminal T/T: Voltage-free door opener switch contact (max. 24 V/1 A)
Terminal L: Light button connection (counter-pole terminal a or b)
Position 0-9: Addresses for door loudspeakers in the main line
Position A-F: Addresses for door loudspeakers in the subline (arcade)
(shorted: door opener only on connection; open: door opener at any time)
(indicates: outgoing call and connection status)
(shorted: acknowledgement tones off; open: acknowledgement tones on)
(BTE-116)
Terminal V/W: Video signal output
Terminal a/-: Power supply (15 VDC)
Installation instructions:
Technical data:
The camera must not be aimed at:
- lamps or other sources of light
- direct sunlight
- bright or high-contrast picture backgrounds
- highly reflective walls
Recommended installation height approx. 1.60 m
System: i2-BUS Video 6Wire-Bussystem
Video signal: Symmetrical 1 Vp-p Z = 100 Ohm
Resolution: 320,000 pixels
Photosensitivity: 0.1 Lux / F2.0
Aperture angle: 60° vertical 80° horizontal
Adjustment range: +/- 47° horizontal / vertical
Camera adjustment:
a) Loosen the fastening screw with
the enclosed key until the camera
can be moved easily.
b) Align the camera.
c) Secure the camera setting
by tightening the fastening screw.
Installation height 1.6 m
Vertical Horizontal
Camera range:
Connecting wires:
Disconnecting wires:
Simply plug in the wire.
(Solid conductor Ø 0.4-0.8 mm)
Press orange clip.
Pull out the wire.
Detachable connection terminal block
Hotline: [email protected]
