1. 安全说明
在安装和使用本烘烤箱之前，请认真阅读提供的操
作说明。对于因不正确安装和使用而导致的人员
受伤或烘烤箱损坏，制造商不承担任何责任。请始
终与烘烤箱一起保留本操作说明，以供将来参考。
1.1 儿童和残弱人士安全
警告!
存在窒息、受伤或永久性残疾的危险。
• 本机可供 8 岁及以上儿童和肢体不健全、感官
或精神上有障碍或缺乏相关经验及知识的人士
使用，前提是他们在操作本产品时受到负责其安
全的人员的监督或得到安全使用指导。
• 请勿让儿童玩耍本产品。
• 请确保所有包装物远离儿童。
• 所有洗涤剂都应远离儿童。
• 机门处于打开状态时请让儿童和宠物远离本机。
• 清洁和用户维护不应由儿童在无人监督的情况
下完成。
1.2 安装
• 去除所有包装物。
• 请勿安装或使用已损坏的设备。
• 按照本机附带的安装说明书进行安装。
• 确保安装本机的地面平坦、稳定、耐热、清洁。
• 请勿在温度低于 5°C 或高于 35°C 的地方安装
或使用本机。
• 请勿将本机安装在可锁定的门、滑动门或对面有
铰链的门后面，否则可能无法完全打开机门。
• 由于本机沉重，移动时始终要小心谨慎。请始终
佩戴安全手套。
• 请始终垂直移动本机。
• 本机的后表面必须朝向墙壁放置。
• 确保本机与地面之间有空气流通。
• 确保地毯不会阻塞本机底部的通风口（如果适
用）。
• 切勿将废气排放到供燃烧气体或其他燃料的设
备排放烟气的烟道。
• 如果将滚筒干衣机放在洗衣机的顶部，请使用堆
叠套件。堆叠套件在授权供应商处提供，并且只
能用于其说明书中指定的设备。请在安装前仔
细阅读说明（参见安装手册）。
• 确保您安装本机的室内通风良好，以避免从本机
回流的气体燃烧其他燃料，包括明火。
• 本机可以独立安装，也可以安装在橱柜下方适当
的空间（参见安装手册）。
• 在将本机放置在永久位置后，使用水平仪帮助检
查其是否完全水平。若不是，可调节机脚，直到
其水平为止。
电气连接
警告!
存在火灾或触电危险。
• 本机必须接地。
• 确保铭牌上的电气信息与供电情况一致。如果
不匹配，请联系电气技师。
• 始终使用正确安装的防电击插座。
• 请勿使用多插头适配器和延长电缆。
• 切勿损坏电源插头和电源电缆。若需要更换设
备的电源线，应该交由我们的服务中心执行。
• 请仅在安装过程结束时将电源插头插入电源插
座。确保在安装后仍可以插拔电源插头。
• 断开本机与电源的连接时，请勿拉扯电源线，请
始终拉扯电源插头。
• 请勿用潮湿的双手碰触电源线或电源插头。
• 仅针对英国与爱尔兰。本机随附有 13 安培的
电源插头。如果必须更换电源插头中的保险丝，
请使用 13 安培的 ASTA (BS 1362) 保险丝。
•
本机符合欧盟 E.E.C. 指令。
1.3 用途
警告!
本机存在火灾、爆炸、电击或受损危险
• 只能在家庭环境中使用本机。
• 请勿更改本机的规格。
• 烘干程序的最后部分在没有热的情况下进行（变
凉程序），以确保衣物不会受损。
如果您在烘干程序结束前停止设备，请迅速取出
所有衣物并摊开使热消散。
• 如果使用衣物柔顺剂或类似产品，请遵守包装上
的说明。
• 请勿运行没有过滤器的设备。请在每次使用前
后清洁纤维屑滤网。
• 擦掉设备四周聚集的纤维屑。
• 请勿烘干内含衬垫或填充物的受损衣物。
• 请勿烘干泡沫塑料（乳胶泡沫）、浴帽、防水纺
织品、胶底物品和衣物或装有泡沫橡胶的枕头等
物品。
中文 3

• 在烘干被烹饪油、丙酮、酒精、汽油、煤油、污
迹去除剂、松节油、蜡和蜡去除剂等物质污染的
衣物前，先将其用额外数量的洗衣剂在热水中洗
涤。
• 如果衣物在清洗过程中使用了工业化学品，那么
请勿在本机中烘干这些衣物。
• 确保衣物口袋中没有打火机或火柴。
• 仅烘干适合在滚筒干衣机中烘干的衣物。请遵
循衣物标签上的说明。
• 请勿在本机中烘干不可水洗的衣物。
• 如果您使用去污剂清洗了衣物，请先执行额外的
漂洗程序，然后再启动干衣机。
• 请勿饮用冷凝水或用其制备食物，否则可能导致
人和宠物出现健康问题。
• 请勿坐在或者站在打开的机门上。
• 请勿超过 7 公斤的最大装载量（参阅“程序表”章
节）。
• 请勿在滚筒干衣机中烘干滴水的衣物。
1.4 养护和清洁
警告!
存在人员受伤或设备损坏的危险。
• 进行维护之前，请关闭本机电源，然后将电源插
头从电源插座上拔下。
• 请勿使用喷淋水或蒸汽来清洁本机。
• 请使用湿软布清洁本机。只可使用中性清洁剂。
请勿使用磨具、磨料清洁垫、溶剂或金属物件。
1.5 处置
警告!
存在人员受伤或窒息危险。
• 断开烘烤箱与电源的连接。
• 切断电源电缆，并收起电缆。
• 拆除门卡扣，以避免儿童和宠物被关在烘烤箱
内。

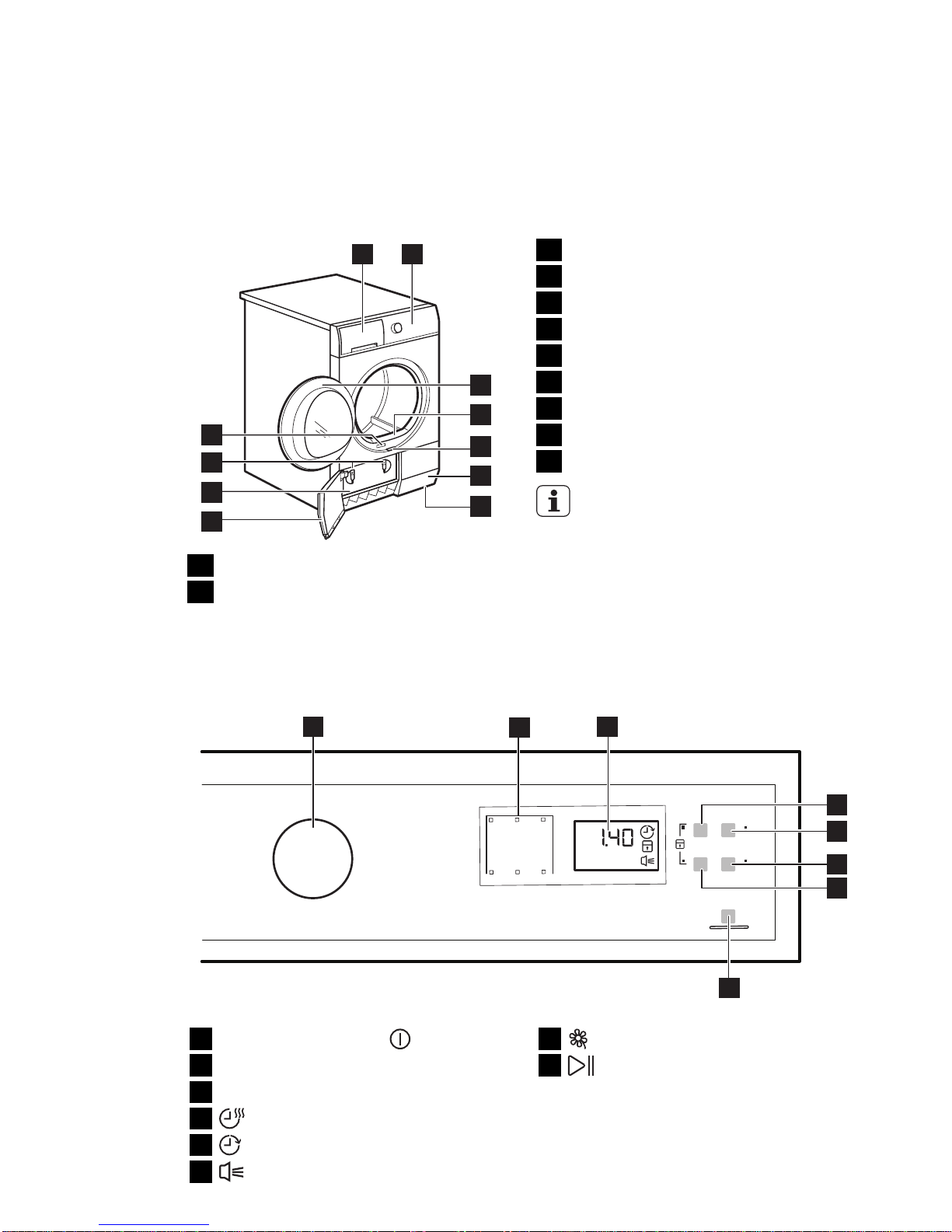

2. 产品说明
1 2
6
3
4
5
8
9
10
11
7
1
储水器
2
控制板
3
机门
4
过滤器
5
冷凝器门按钮
6
气流槽
7
可调机脚
8
冷凝器门
9
冷凝器封头
10
冷凝器盖的锁
11
铭牌
用户可以在对面安装装载门。它可以帮
助轻松地放入和取出衣物，或者在安装本
机存在限制的情况下起到帮助作用（参见
单独的手册）。
4www.electrolux.com

3. 控制板
1
8
4
7
6
5
3
2
1
程序旋钮和 OFF（关闭）开关
2
指示灯
3
显示屏
4
Time（时间） 触摸板
5
Delay（延迟） 触摸板
6
Buzzer（蜂鸣器） 触摸板
7
DELICATE（纤细衣物） 触摸板
8
Start/Pause（开始/暂停） 触摸板
用手指触摸带有选项符号或名称的区域
中的触摸板。
在操作控制面板时请勿戴手套。
确保控制面板始终洁净而干燥。

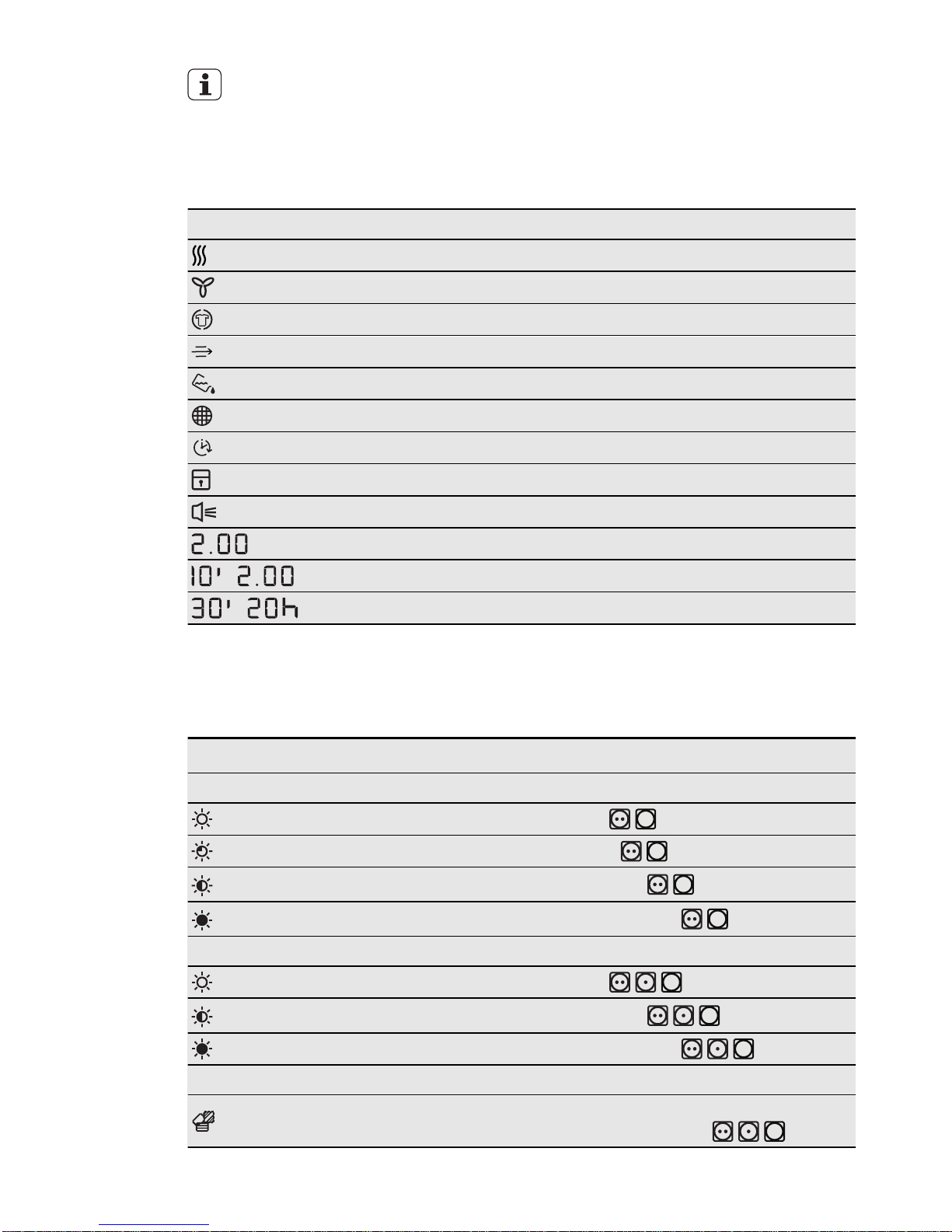

指示灯 描述
烘干阶段。
冷却阶段。
防皱阶段。
冷凝器。
储水器。
滤网。
延长启动。
儿童安全防护锁。
声音讯号。
程序持续时间。
- 烘干持续时间。
- 延迟启动持续时间。
中文 5

4. 程序表
程序 待洗物品类型 / 装载量（最大）
1)
/ 衣物标记
Cotton（棉质） 织品
EXTRA DRY（额外
烘干） 烘干水平：额外烘干。/ 7公斤 /
Strong Dry（强力烘
干）
烘干水平：强力烘干。/ 7公斤 /
Cupboard Dry（衣橱
干）
2)
烘干水平：衣橱干。/ 7公斤 /
Iron Dry（熨干）
2)
烘干水平：适用于烫熨。/ 7公斤 /
Synthetic（合成纤维） 织品
EXTRA DRY（额外
烘干） 烘干水平：额外烘干。/ 3 公斤 /
Cupboard Dry（衣橱
干）
2)
烘干水平：衣橱干。/ 3 公斤 /
Iron Dry（熨干） 烘干水平：适用于烫熨。/ 3 公斤 /
Quick Mixed（快速
混合）
棉质及合成纤维织品。低温程序。使用热空气的“纤细衣物”程序。/ 2
公斤 /
Drying Time（烘干
时间）
通过此程序，您可以使用选项 Time 并设定程序持续时间。/ 7公斤 /
Refresh（光鲜） 使存放或经烘干起皱后的纺织品光鲜。/ 1 公斤
Wool Refresh（毛
织品光鲜）
使羊毛织品光鲜。羊毛衣物变得柔软和舒适。程序结束后立即取出衣
物。/ 1 公斤
Delicates（纤幼衣
物） 纤幼衣物。/ 2 公斤 /
Sports（运动服） 无需烫熨的运动服、轻薄织品、微纤维、聚脂纤维。/ 2 公斤 /
Easy Iron（易
烫）
没有必要熨烫的易于护理织品。烘干结果因衣物类型不同而异。将衣
物放入本机之前，先将它们抖开。程序完成后，立即取出衣物并将其放
在衣架上。/ 1 公斤（或 5 件衬衫）/
1) 最大承重量指的是干燥衣物的重量。
2) 仅适用于测试机构： EN 61121 文档中对适用于测试的标准程序进行了规定。
6www.electrolux.com

5. 选项
5.1 Time（时间）
此选项仅适用于 Drying Time（烘干时间） 程序。
您可以在最短 10 分钟到最长 2 个小时的范围内，
设定程序持续时间。持续时间的设定与设备中的
衣物量有关。
我们建议您在少量衣物或仅一件衣物时设定较短
的持续时间。
5.2 DELICATE（纤细衣物）
通过此选项，您可以设置使用较低温度的纤幼衣物
烘干程序。将此选项用于衣物标签上带有符号
的合成纤维织品（例如丙烯酸纤维、纤维胶）。
5.3 Buzzer（蜂鸣器）
启用蜂鸣器功能后，您在以下情况下会听到蜂鸣
器：
• 程序结束
• 防皱阶段的开始和结束
• 程序中断
默认情况下，蜂鸣器功能始终为开。您可以使用该
功能来启用或禁用声音。
您可以在所有程序中启用 Buzzer（蜂鸣
器） 选项。

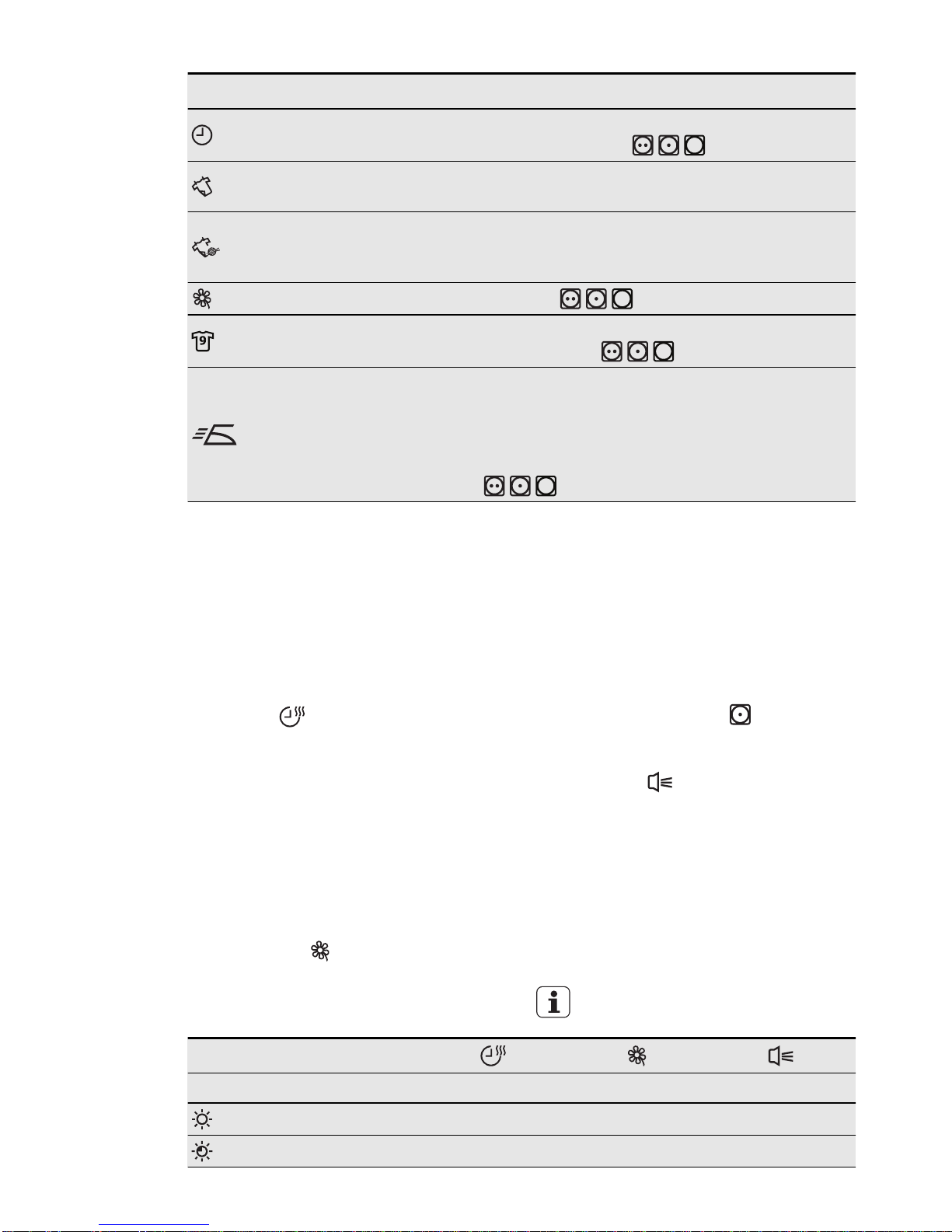

程序
1)
Cotton（棉质） 织品
EXTRA DRY（额外烘干） ● ●
Strong Dry（强力烘干） ● ●
Cupboard Dry（衣橱干） ● ●
Iron Dry（熨干） ● ●
Synthetic（合成纤维） 织品
EXTRA DRY（额外烘干） ● ●
Cupboard Dry（衣橱干）
2)
● ●
Iron Dry（熨干） ● ●
Quick Mixed（快速混合） ●
Drying Time（烘干时间） ●●●
Refresh（光鲜） ●
Wool Refresh（毛织品光鲜） ● ●
Delicates（纤幼衣物） ● ●
Sports（运动服） ● ●
Easy Iron（易烫） ● ●
1) 与此程序一起，您可以设置 1 个或多个选项。要启用或禁用这些功能，请按下相关触摸板。
中文 7

6. 设置

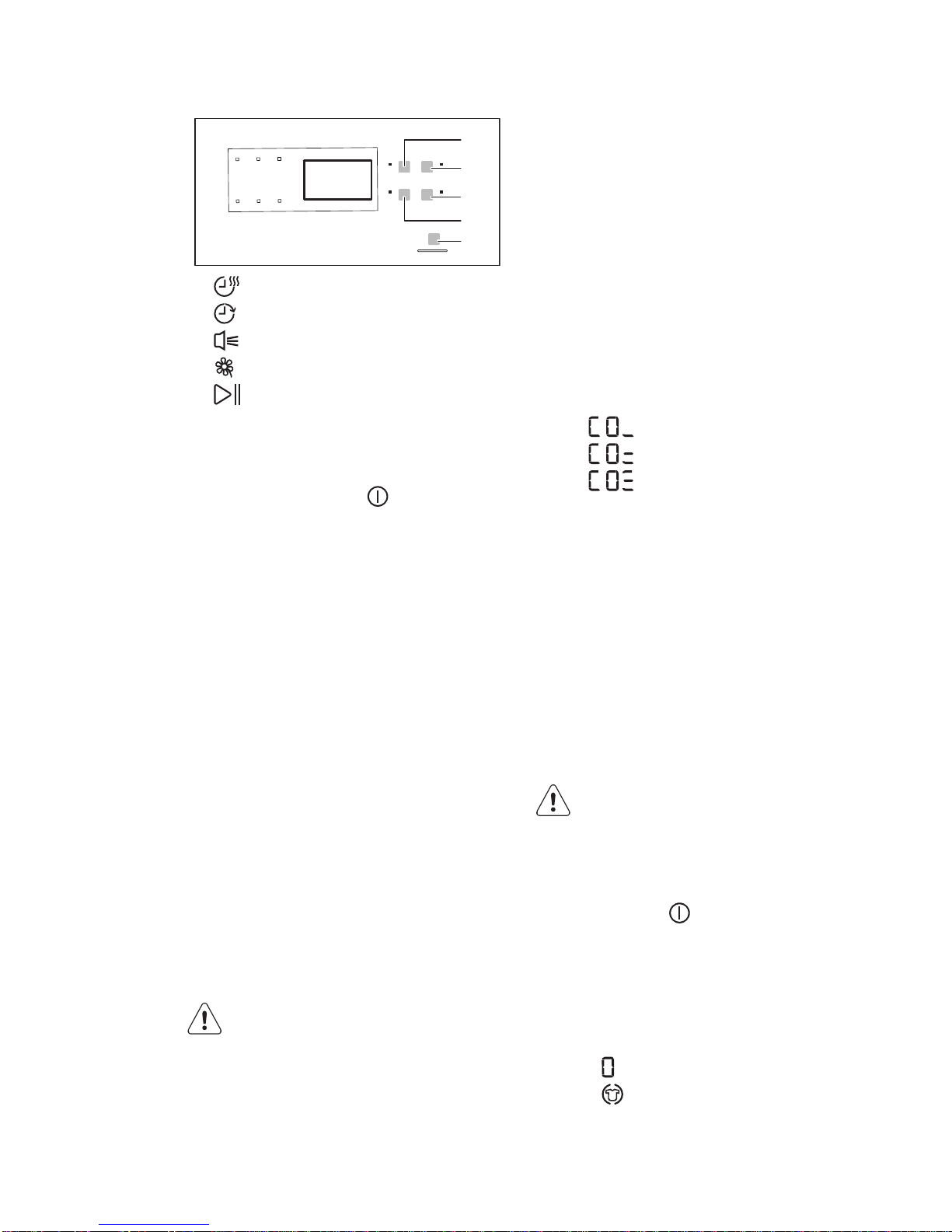

A
D
B
C
E
A)
Time（时间） 触摸板
B)
Delay（延迟） 触摸板
C)
Buzzer（蜂鸣器） 触摸板
D)
DELICATE（纤细衣物） 触摸板
E)
Start/Pause（开始/暂停） 触摸板
6.1 儿童安全防护锁功能
此选项可阻止儿童在程序运行期间玩耍本机。程
序旋钮与触摸板锁定。只有 OFF（关闭）开关
处于解锁状态。
启用儿童安全防护锁选项
1. 使用程序旋钮可设定任何程序。
2. 同时按住触摸板 (A) 与 (D)，直至儿童安全防
护锁指示灯亮起。
• 无法在某程序运行期间禁用儿童安全防护
锁选项。按下同样的触摸板，直至儿童安全
防护锁指示灯熄灭。
6.2 水质硬度与水传导性
不同的地点具有不同的水质硬度。水质硬度对水
传导性以及本机的传导性传感器具有影响。如果
您知道水传导性的值，便可调节传感器，以便取得
更佳的烘干效果。
调节传导性传感器
1. 使用程序旋钮可设定任何程序。
2. 同时按住触摸板 (A) 与 (B)，直至这些指示灯中
的其中一个亮起：
• （低 < 300 微秒/厘米）
• （中 300-600 微秒/厘米）
• （高 > 600 微秒/厘米）
3. 反复按下触摸板 (E)，直至适当水平的指示灯
亮起。
4. 要确认调节结果，请同时按下触摸板 (A) 与 (B)
大约 2 秒钟。
7. 日常使用
在首次使用本机前
1. 请使用湿布清洁本机的烘干槽。
2. 启动带有潮湿衣物功能的、持续时间较短的程
序（例如 30 分钟）。
7.1 启动一个无延迟启动的程序
1. 准备衣物并放入本机。
2. 针对待洗物品的类型设定正确的程序和选项。
• 本显示屏显示程序持续时间。
3. 按下 Start/Pause(开始/暂停) 触摸板，程序启
动。
小心!
确保在您关闭机门时，衣物未夹在机门与
橡胶密封垫之间。
7.2 启动一个无延迟启动的程序
1. 准备衣物并放入本机。
2. 针对待洗物品的类型设定正确的程序和选项。
• 本显示屏显示程序持续时间。
3. 按下 Start/Pause(开始/暂停) 触摸板，程序启
动。
小心!
确保在您关闭机门时，衣物未夹在机门与
橡胶密封垫之间。
7.3 更改某程序
1. 将程序旋钮转到 OFF（关闭）
2. 设定程序。
7.4 程序结束时
程序完成时，
• 会响起间歇的声音讯号。
•指示灯 闪烁。
•指示灯 亮起。
• Start/Pause(开始/暂停) 指示器亮起。
本机会继续运行，防皱阶段还会持续大约 30 分钟。
防皱阶段可以去除衣物上的褶皱。
8www.electrolux.com

您可以在防皱阶段完成前取出衣物。为了取得更
佳效果，我们建议您在该阶段接近完成或已完成时
取出衣物。
当防皱阶段完成时：
•指示灯 亮起，但不闪烁。
•指示灯 熄灭。
• Start/Pause(开始/暂停) 指示灯熄灭。
1. 将程序旋钮转到 OFF（关闭）
2. 打开机门。
3. 取出衣物。
4. 关闭机门。
请始终在程序完成时清洁过滤器，并倒空
储水器。
7.5 Auto STAND-BY（自动待机）功能
为了降低能耗，此功能会在以下情况下自动关闭设
备：
• 在您未启动程序 5 分钟后。
• 在程序结束 5 分钟后。
8. 建议和提示
8.1 准备衣物
• 拉上拉链。
• 扣好棉被的扣。
• 确保结或丝带未松开（例如围裙丝带）。在启动
程序前先将其系好。
• 拿出口袋里的所有物品。
• 如果某物的内层为棉质材料，请将其内层翻出
来。确保棉质层始终在外面。
• 我们建议您设定适用于本机中衣物类型的适当
程序。
• 请勿将深色与浅色衣物混放在一起。深色容易
染色。
• 为棉质运动衫和针织品使用适用的程序，以防止
衣物缩水。
• 确保衣物重量不超过程序表中的最大重量。
• 仅烘干适用于滚筒干衣机的衣物。请查看衣物
标签。

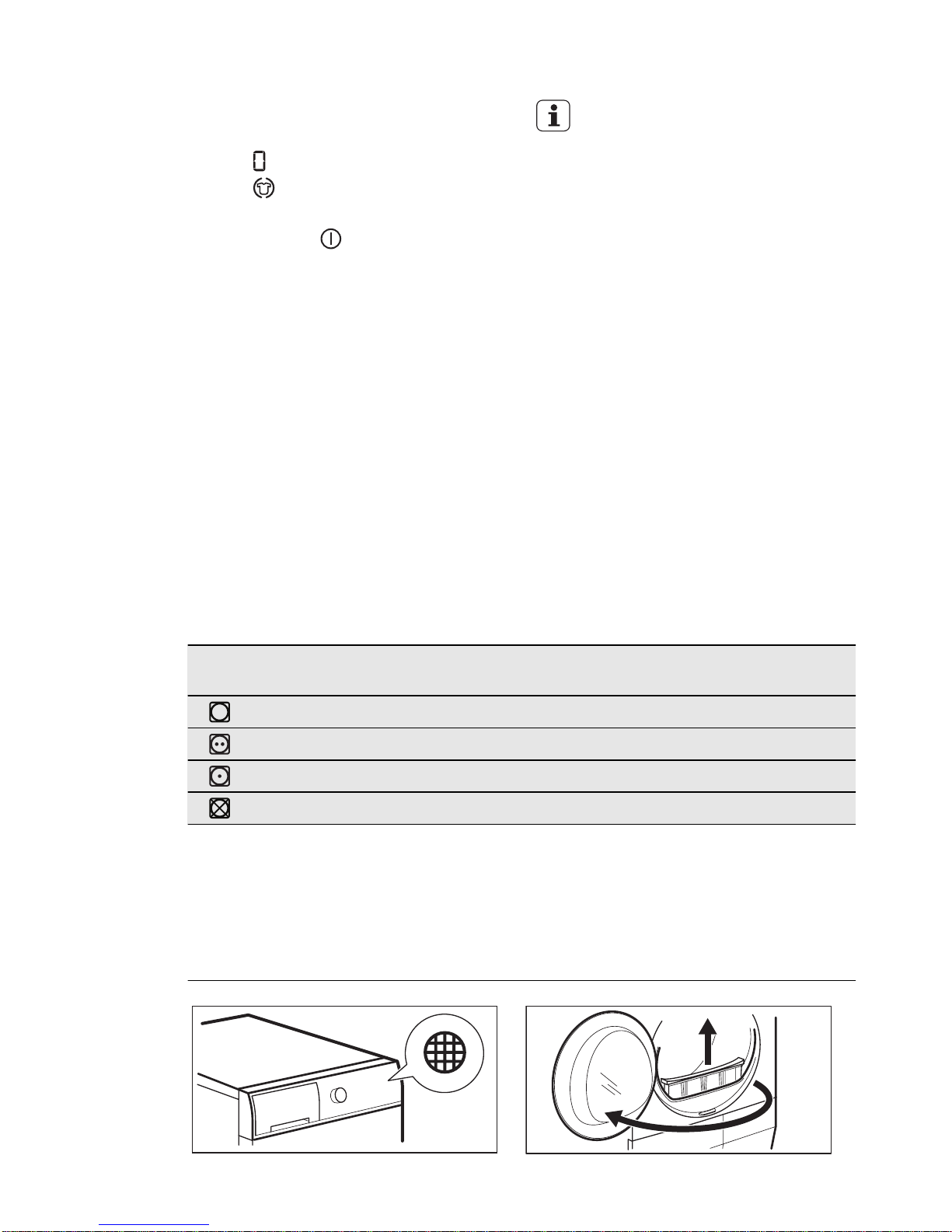

衣物标
签
描述
适用于滚筒干衣机的衣物。
适用于滚筒干衣机的衣物。设定使用标准温度的程序。
适用于滚筒干衣机的衣物。设定使用较低温度的程序。
不适用于滚筒干衣机的衣物。
9. 养护和清洁

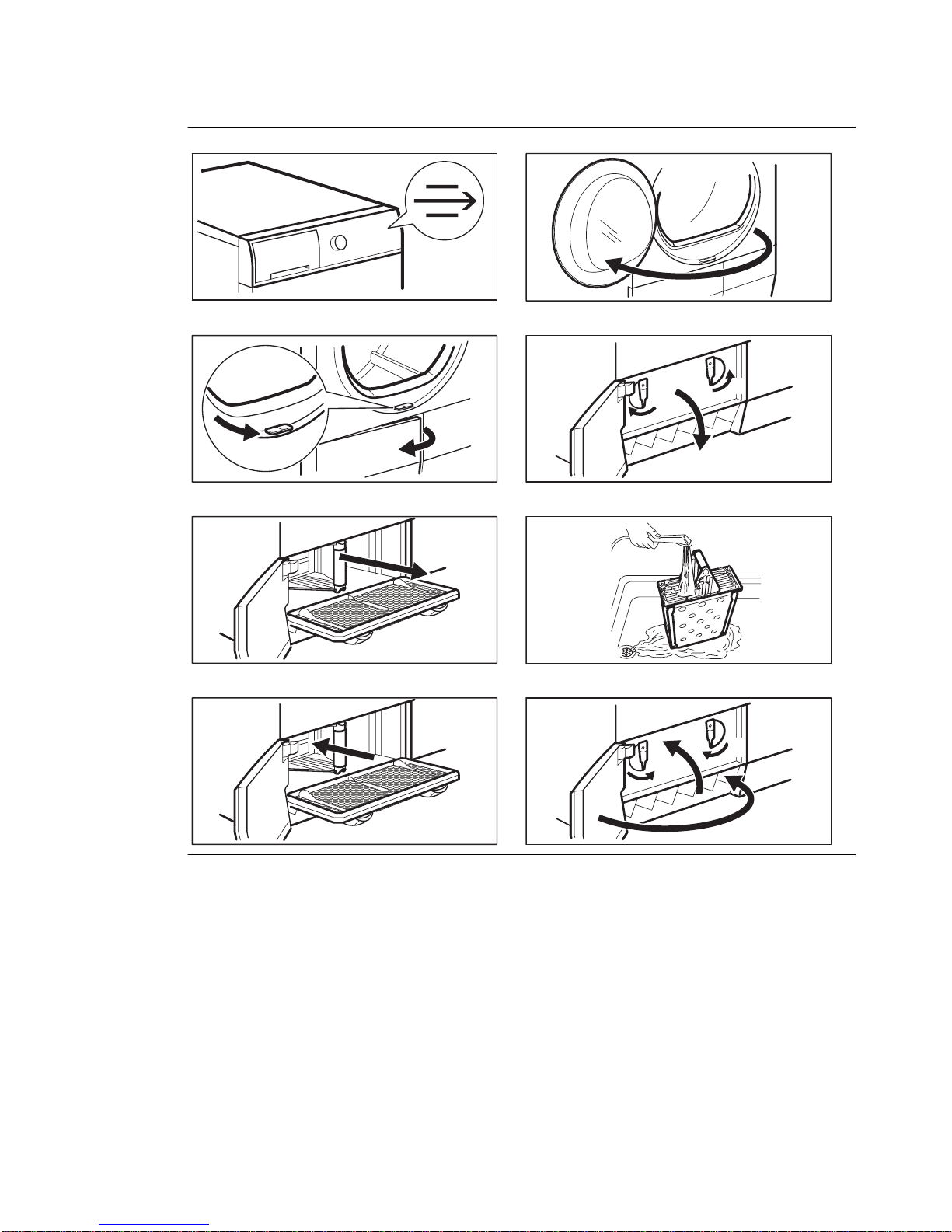

9.1 清洁滤网
1. 2.
1
2
中文 9

3. 4.
5.
1)
6.
2
1
1) 必要时请使用热水清洁滤网。
9.2 排干储水器中的水
1. 2.
3. 4.
您可以将储水器中的水用作蒸馏水的替
代物（例如，用于蒸汽熨烫）。在使用这
种水前，先用过滤器去除残留脏物。
1) 必要时请使用热水清洁滤网。
10 www.electrolux.com

9.3 清洁冷凝器
1. 2.
3.
2
1
4.
1
1
2
1
1
5. 6.
7. 8.
1
1
1
2
2
3
9.4 清洁烘干槽
请使用湿布清洁烘干槽。只可使用中性清洁剂。
切勿使用磨具、磨料清洁垫或溶剂。
用软布抹干烘干槽。
9.5 外部清洁
请使用湿布清洁本机。只可使用中性清洁剂。切
勿使用磨具、磨料清洁垫或溶剂。
用软布抹干本机。
9.6 清洁气流槽
使用吸尘器清除气流槽中的绒毛。
中文 11

10. 故障排除
10.1
故障 可行的解决方法
无法启动本机。 确保电源插头已连接到电源插座。
确保保险丝盒内的保险丝完好无损。
程序不启动。 按下 Start/Pause（开始/暂停） 。
确保机门已关闭。
无法关闭机门。 确保过滤器安装正确。
确保衣物未夹在机门与橡胶密封垫之间。
本机在运行期间停止。 确保储水器是空的。按下 Start/Pause（开始/暂停）
再次启动程序。
显示屏显示较长的程序持续时间。
1)
确保衣物重量适用于程序持续时间。
确保过滤器清洁。
衣物太湿。重新用洗衣机为衣物脱水。
确保室温不要太高。
显示屏显示较短的程序持续时间。 设定 Time Drying 或 Extra Dry 程序。
显示屏显示 Err（错误）。 如果您想设定新程序，请关闭并启动本机。
确保选项适用于程序。
显示屏显示 E51 请停用后再启动本机。启动新程序。如果故障再次
出现，请联系服务中心。
1) 在最长 5 个小时后，程序会自动结束
10.2 如果烘干效果不理想
• 设定程序不正确。
• 过滤器堵塞。
• 冷凝器堵塞。
• 本机中的衣物太多。
• 烘干槽较脏。
• 传导性传感器的设置不正确。
• 气流槽堵塞。
11. 技术数据
尺寸（毫米） 宽/高/深 850 x 600 x 575 mm
最大深度
（机门打开）
1030 毫米
最大宽度
（机门打开）
950 毫米
电气连接 电压 230-240 V
频率 50 Hz
保险丝 13 A
12 www.electrolux.com

总功率 2800 W
烘干槽容量 104 升
本机重量 37 公斤
衣物：最大重量 7 公斤
使用类型 家用
环境温度 最小 5 °C
最大 35 °C
能耗
1)
千瓦时/工作周期 3,92 千瓦时
年能耗
2)
272 千瓦时
能源效率等级 B
功耗 待机模式 0,48 W
关机模式 0,48 W
1) 根据 EN 61121 标准。7 公斤的棉质，1000 rpm 的转速。
2) 这是从正确使用本机的 4 个人那里得出的能耗近似值。
12. 环保问题
回收带有该标志 的材料。 把包装材料放入适
用的容器以循环利用。
帮助保护环境和人类健康，促进电器及电子产品的
废物利用。 请勿将带有该标志 的电器与生活
垃圾一起处理。 将产品退回到您当地的回收处，或
联系您所在城市的办事处。
中文 13

CONTENTS
1. SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2. PRODUCT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
3. CONTROL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4. PROGRAMME TABLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5. OPTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
6. SETTINGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7. DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8. HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
9. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
10. TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
11. TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it
decades of professional experience and innovation. Ingenious and stylish, it has been designed
with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great
results every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.electrolux.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
14 www.electrolux.com

1. SAFETY INSTRUCTIONS
Before the installation and use of the ap-
pliance, carefully read the supplied in-
structions. The manufacturer is not re-
sponsible if an incorrect installation and
use causes injuries and damages. Always
keep the instructions with the appliance
for future reference.
1.1 Children and vulnerable
people safety
WARNING!
Risk of suffocation, injury or per-
manent disability.
• This appliance can be used by children
aged from 8 years and above and per-
sons with reduced physical, sensory or
mental capabilities or lack of experience
and knowledge if they have been given
supervision or instruction for the opera-
tion of the appliance by a person who is
responsible for their safety.
• Do not let children play with the appli-
ance.
• Keep all packaging away from children.
• Keep all detergents away from children.
• Keep children and pets away from the
appliance door when it is open.
• Cleaning and user maintenance shall
not be made by children without super-
vision.
1.2 Installation
• Remove all the packaging.
• Do not install or use a damaged appli-
ance.
• Obey the installation instruction sup-
plied with the appliance.
• Make sure that the floor where you in-
stall the appliance is flat, stable, heat
resistant and clean.
• Do not install or use the appliance
where the temperature is less than 5°C
or higher than 35°C.
• Do not install the appliance behind a
lockable door, a sliding door or a door
with a hinge on the opposite side,
where the appliance door can not be
fully opened.
• Always be careful when you move the
appliance because it is heavy. Always
wear safety gloves.
• Always move the appliance vertically.
• The rear surface of the appliance must
be put against the wall.
• Make sure that there is air circulation
between the appliance and the floor.
• Make sure the carpet does not obstruct
the ventilation openings in the base of
the appliance (if applicable).
• Exhaust air must not be discharged into
a flue which is used for exhausting
fumes from appliances burning gas or
other fuels. (if applicable)
• If the tumble dryer is put on top of a
washing machine, use the stacking kit.
The stacking kit, available from your au-
thorized vendor, can be used only with
the appliance specified in the instruc-
tions, supplied with the accessory.
Read it carefully before installation (Re-
fer to the Installation leaflet).
• Ensure you have good ventilation in the
installation room to avoid the back flow
of gases into the room from appliances
burning other fuels, including open fires.
• The appliance can be installed as free-
standing or below the kitchen counter
with correct space (Refer to the Installa-
tion leaflet).
• When the appliance is put in its perma-
nent position, check if it is fully level
with the aid of a spirit level. If it is not,
adjust the feet until it is.
Electrical connection
WARNING!
Risk of fire and electrical shock.
• The appliance must be earthed.
• Make sure that the electrical information
on the rating plate agrees with the pow-
er supply. If not, contact an electrician.
• Always use a correctly installed shock-
proof socket.
• Do not use multi-plug adapters and ex-
tension cables.
• Make sure not to cause damage to the
mains plug and to the mains cable.
ENGLISH 15

Should the appliance power supply ca-
ble need to be replaced, this must be
carried out by our Service Centre.
• Connect the mains plug to the mains
socket only at the end of the installa-
tion. Make sure that there is access to
the mains plug after the installation.
• Do not pull the mains cable to discon-
nect the appliance. Always pull the
mains plug.
• Do not touch the mains cable or the
mains plug with wet hands.
• Only for UK and Ireland. The appliance
has a 13 amp mains plug. If it is neces-
sary to change the fuse in the mains
plug, use a 13 amp ASTA (BS 1362)
fuse.
•
This appliance complies with the E.E.C.
Directives.
1.3 Use
WARNING!
Risk of fire, explosion, electric
shock or damage to the appliance
• Use this appliance in a household only.
• Do not change the specification of this
appliance.
• The final part of the drying cycle occurs
without heat (cool down cycle) to en-
sure that the items will not be dam-
aged.
If you stop the appliance before the end
of the drying cycle, immediately remove
and spread out all items, so that the
heat can dissipate.
• If you use fabric softener or similar
products, obey the instructions on the
packaging.
• Do not run the appliance without a filter.
Clean the lint filter before or after each
use.
• Wipe away lint that has accumulated
around the appliance.
• Do not dry the damaged items which
contain padding or fillings.
• Do not dry items such as foam rubber
(latex foam), shower caps, waterproof
textiles, rubber backed articles and
clothes or pillows fitted with foam rub-
ber pads..
• Before drying items that have been in
contact with substances such as cook-
ing oil, acetone, alcohol , petrol, kero-
sene, spot removers, turpentine, waxes
and wax removers, wash them in hot
water with an extra amount of deter-
gent.
• Do not dry items in the appliance if in-
dustrial chemicals have been used for
cleaning.
• Make sure that no gas lighters or
matches have been left in the pockets
of the clothing.
• Only dry fabrics which are applicable to
dry in the tumble dryer. Follow the in-
structions on the fabric label.
• Do not dry not washed items in the ap-
pliance.
• If you have washed your laundry with a
stain remover start an extra rinse cycle
before you start the dryer.
• Do not drink or prepare food with the
condensed water. It can cause health
problems to people and pets.
• Do not sit or stand on the open door.
• Obey the maximum load volume of 7 kg
(refer to the “Programme chart” chap-
ter).
• Do not dry dripping wet clothes in the
tumble dryer.
1.4 Care and Cleaning
WARNING!
Risk of injury or damage to the
appliance.
• Before maintenance, deactivate the ap-
pliance and disconnect the mains plug
from the mains socket.
• Do not use water spray and steam to
clean the appliance.
• Clean the appliance with a moist soft
cloth. Only use neutral detergents. Do
not use abrasive products, abrasive
cleaning pads, solvents or metal ob-
jects.
1.5 Disposal
WARNING!
Risk of injury or suffocation.
16 www.electrolux.com

• Disconnect the appliance from the
mains supply.
• Cut off the mains cable and discard it.
• Remove the door catch to prevent chil-
dren and pets to get closed in the ap-
pliance.
2. PRODUCT DESCRIPTION
1 2
6
3
4
5
8
9
10
11
7
1Water container
2Control panel
3Appliance door
4Filter
5Button for condenser door
6Airflow slots
7Adjustable feet
8Condenser door
9Condenser cover
10 Locks for condenser lid
11 Rating plate
The load door can be installed by
the user in the opposite side. It
can help to easily put and remove
the laundry or if there is a limit to
install the appliance (see separate
leaflet).
3. CONTROL PANEL
1
8
4
7
6
5
3
2
1Programme knob and OFF switch
2Indicators
3Display
4Time touchpad
5Delay touchpad
6Buzzer touchpad
7Delicate touchpad
8Start/Pause touchpad
ENGLISH 17

Touch the touchpads with your
finger in the area with the symbol
or the name of the option.
Do not wear gloves when you op-
erate with the control panel.
Make sure that the control panel
is always clean and dry.
Indicators Description
Drying phase.
Cooling phase.
Crease guard phase.
Condenser.
Water container.
Filter.
Delay start.
Child lock.
Acoustic signals.
Programme duration.
- Time Drying duration.
- Delay start duration.
4. PROGRAMME TABLE
Programmes Type of load / Load (max.)
1)
/ Fabric mark
Cotton fabrics
Extra Dry Drying level: extra dry. / 7kg /
Strong Dry Drying level: strong dry. / 7kg /
Cupboard Dry
2)
Drying level: cupboard dry. / 7kg /
Iron Dry
2)
Drying level: applicable for iron. / 7kg /
Synthetic fabrics
Extra Dry Drying level: extra dry. / 3kg /
Cupboard Dry
2)
Drying level: cupboard dry. / 3kg /
Iron Dry Drying level: applicable for iron. / 3kg /
Quick Mixed Cotton and synthetic fabrics. Low temperature programme.
Delicate programme with warm air. / 2kg /
18 www.electrolux.com

Programmes Type of load / Load (max.)
1)
/ Fabric mark
Time Drying With this programme you can use the option Time and set
the programme duration. / 7kg /
Refresh Refreshing a textiles that were in storage or after line drying.
/ 1kg
Wool Refresh
Refreshing a wool fabrics. Wool items become soft and co-
sy. Remove the items immediately after the programme
end. / 1kg
Delicates Delicate fabrics. / 2kg /
Sports Sportswear, thin and light fabrics, microfiber, polyester,
which are not ironed. / 2kg /
Easy Iron
Easy care fabrics for which a minimum of ironing is neces-
sary. The drying results can be different from one type of
fabric to the other. Shake the items before you put them in
the appliance. When the programme is completed, Immedi-
ately remove the items and put them on a hanger. / 1 kg
(or 5 shirts) /
1) The maximum weight refers to dry items.
2) For test institutes only: Standard programmes for tests are specified in the EN 61121
document.
5. OPTIONS
5.1 Time
This option is applicable only to the Time
Drying programme. You can set the pro-
gramme duration, from a minimum of 10
minutes to a maximum of 2 hours. The
setting of the duration is related to the
quantity of laundry in the appliance.
We recommend that you set a short dura-
tion for small quantities of laundry or for
only one item.
5.2 Delicate
With this option you can set a delicate
drying programme that has a low temper-
ature. Use this option with synthetic fab-
rics that have the symbol on the fabric
label (e.g. acrylic, viscose).
5.3 Buzzer
When the buzzer function is activated,
you can hear the buzzer at the:
•cycleend
• start and end of crease guard phase
• cycle interruption
The buzzer function is by default always
on. You can use this function to activate
or deactivate the sound.
You can activate the Buzzer op-
tion with all programmes.
Programmes
1)
Cotton fabrics
Extra Dry ● ●
Strong Dry ● ●
ENGLISH 19

Programmes
1)
Cupboard Dry ● ●
Iron Dry ● ●
Synthetic fabrics
Extra Dry ● ●
Cupboard Dry
2)
● ●
Iron Dry ● ●
Quick Mixed ●
Time Drying ●●●
Refresh ●
Wool Refresh ● ●
Delicates ● ●
Sports ● ●
Easy Iron ● ●
1) Together with the programme you can set 1 or more options. To activate or deactivate
them, press the related touchpad.
6. SETTINGS
A
D
B
C
E
A) Time touchpad
B) Delay touchpad
C) Buzzer touchpad
D) Delicate touchpad
E) Start/Pause touchpad
6.1 Child lock function
This option prevents children to play with
the appliance while a programme oper-
ates. The programme knob and the
touchpads are locked. Only OFF
switch is unlocked.
Activating the child lock option
1. Use the programme knob to set any
programme.
2. Press and hold touchpads (A) and (D)
at the same time until the child lock in-
dicator comes on.
• It is possible to deactivate the child
lock option while a programme op-
erates. Press and hold the same
touchpads until the child lock indi-
cator goes off.
6.2 Water hardness and
conductivity
Water hardness is different for different lo-
cations. Water hardness has an effect on
the water conductivity and on the con-
ductivity sensor of the appliance. If you
know, the value of the water conductivity
you can adjust the sensor in order to have
better drying results.
20 www.electrolux.com
