Electrolux ERD 34291 W8 User manual

MMaannuuaallddeeiinnssttrruucccciioonneess
MMaannuuaallddeeiinnssttrruuççõõeess
UUsseerrmmaannuuaall
ERD 34291 W8
Frigorifico - Congelador
Frigorifico - Congelador
Fridge - Freezer

electrolux 3
Bienvenido al mundo Electrolux
Gracias por elegir un producto Electrolux de primera clase, el cual esperamos le
proporcione una gran satisfacción en el futuro. Electrolux ambiciona ofrecerle una
amplia variedad de productos de calidad que haga su vida más cómoda. Usted
encontrará algunos ejemplos en la portada de este manual. Por favor, tómese
unos minutos para estudiar este manual de modo que pueda aprovecharse de los
beneficios de su nueva máquina. Nosotros prometemos proporcionarle una
experiencia superior como usuario y mucha tranquilidad. ¡Buena suerte!

4electrolux
En este manual se utilizan los símbolos siguientes
Información importante para su seguridad personal y para evitar daños al
electrodoméstico
Información general y consejos
Información medioambiental
El símbolo en el producto o en su embalaje indica que este producto no se
puede tratar como desperdicios normales del hogar. Este producto se debe
entregar al punto de recolección de equipos eléctricos y electrónicos para
reciclaje. Al asegurarse de que este producto se deseche correctamente, usted
ayudará a evitar posibles consecuencias negativas para el ambiente y la salud
pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada.
Para obtener información más detallada sobre el reciclaje de este producto,
póngase en contacto con la administración de su ciudad, con su servicio de
desechos del hogar o con la tienda donde compró el producto.

electrolux 5
INDICE
Advertencias yyccensejos iimportants 66
Uso 9
Limpieza de las partes internas 9
Puesta en marcha 9
Regolación de la temperatura 9
Refrigeración de alimentos y bebidas 9

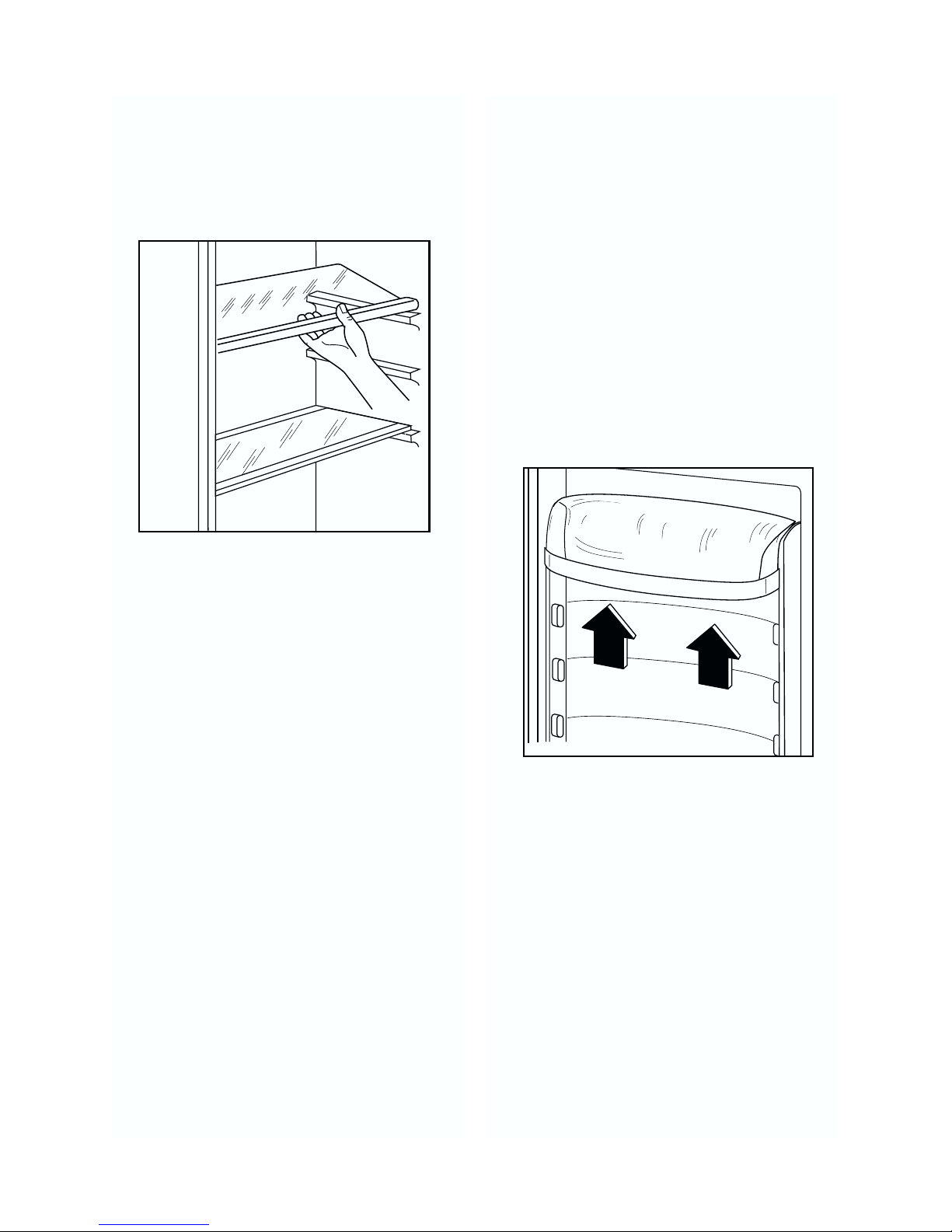

Rejillas movibles 10
Ubicación estantes contrapuerta 10

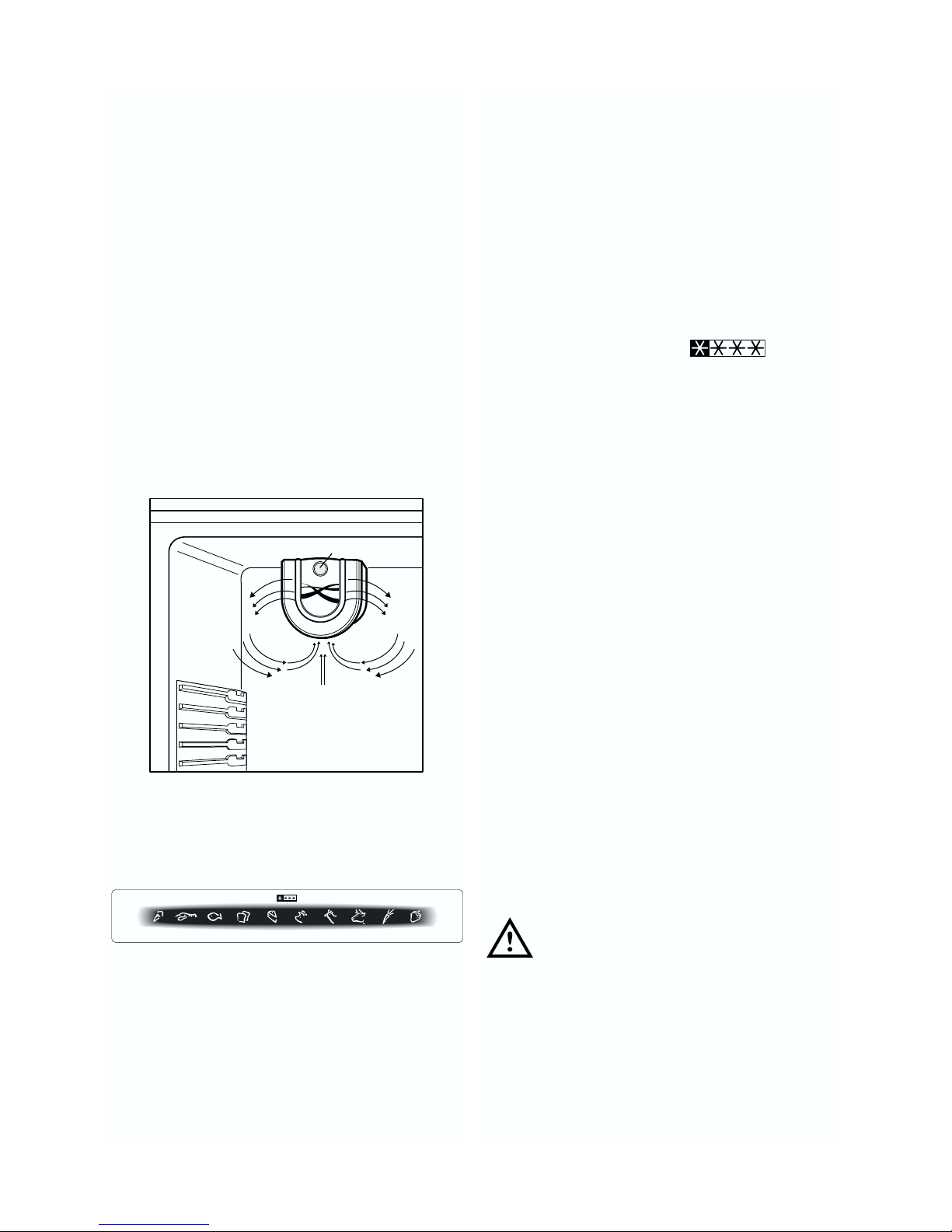

Circulación de aire 11
Calendario de productos
congelados 11
Congelación de los alimentos
frescos 11
Conservación de alimentos
congelados 12
Descongelación de los alimentos
congelados 12
Producción de cubitos de hielo 12
Consejos 12
Consejos para refrigeración 12
Consejos para congelación 13
Consejos para conservación de
alimentos congelados 13
Manutención 14
Limpieza periódica 14

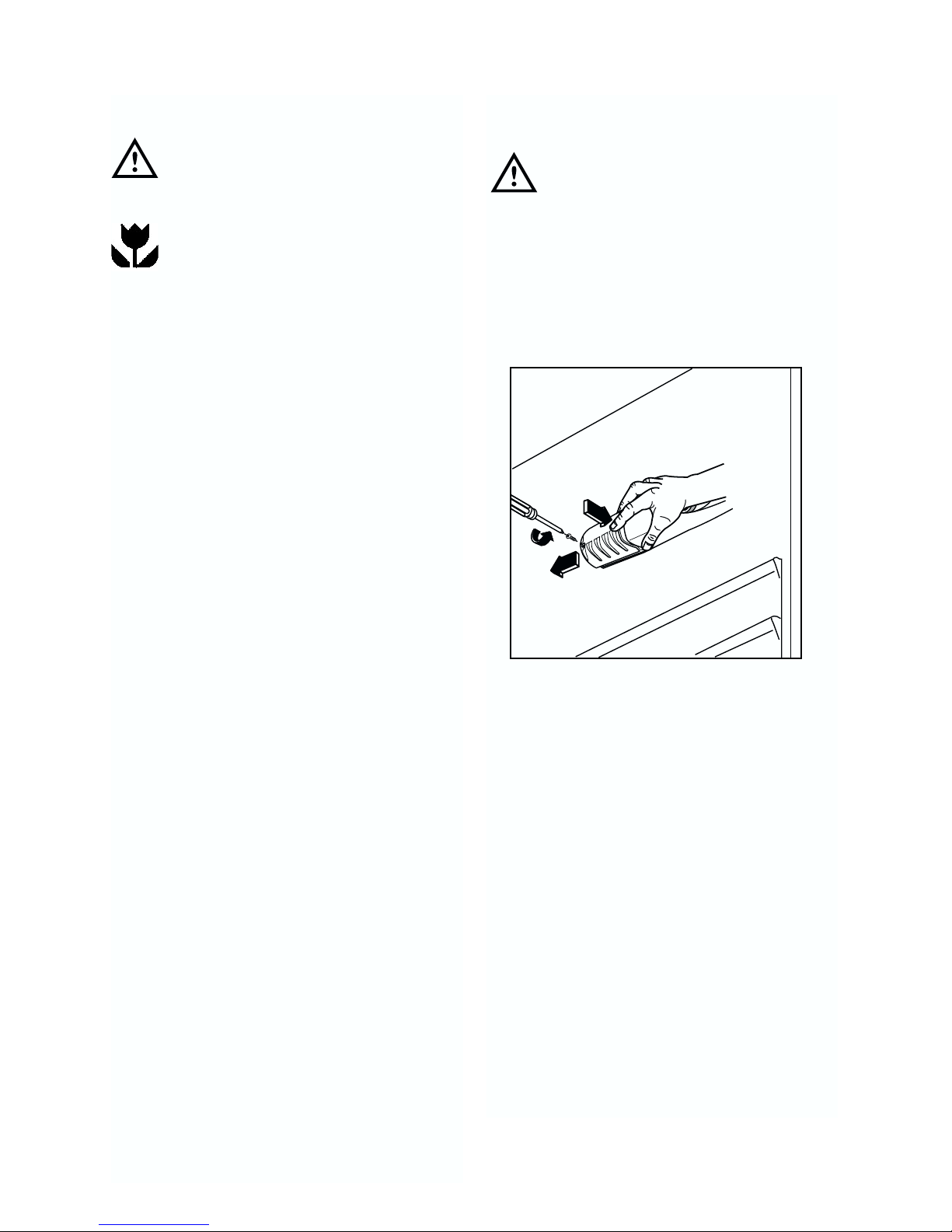

Lampara de illuminación 14

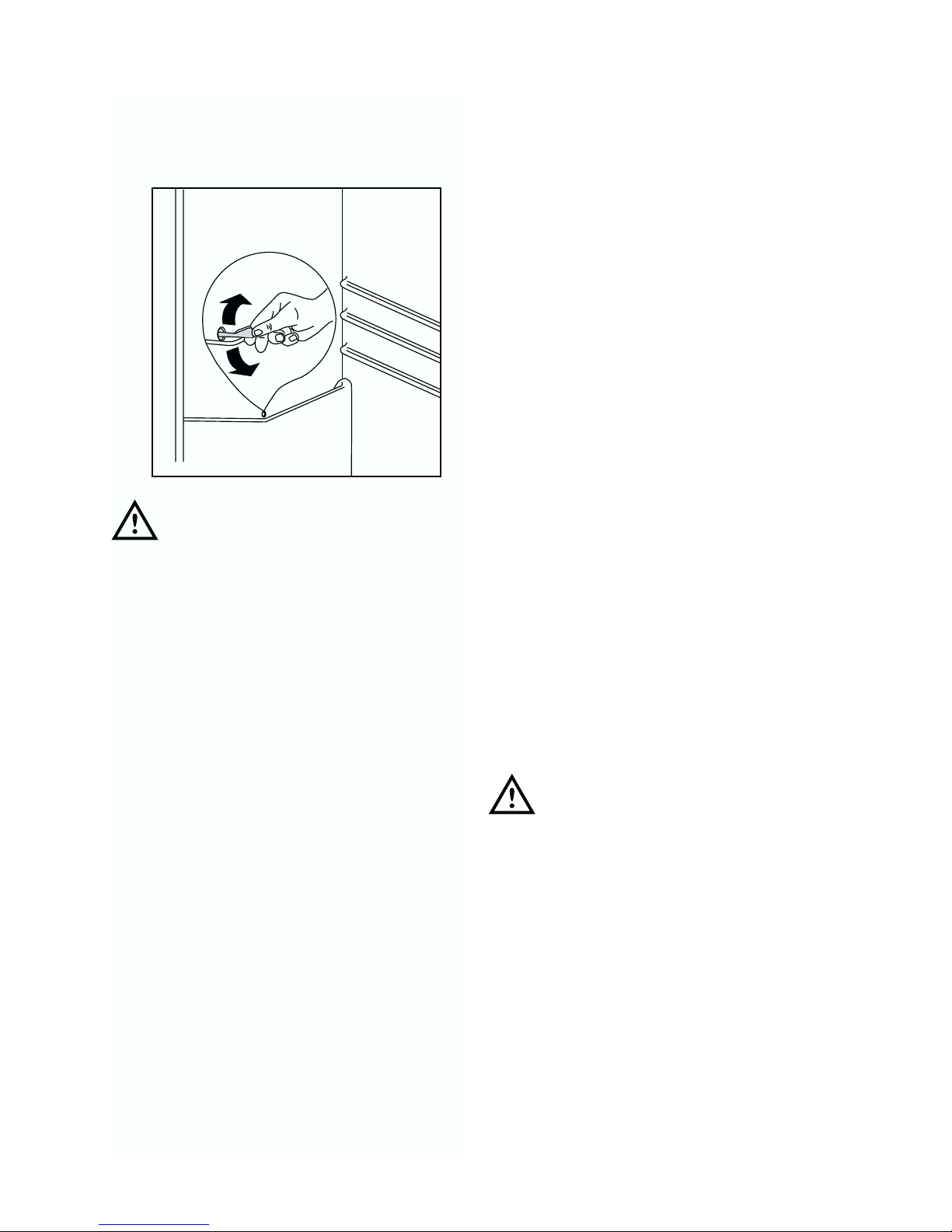

Desescarche 14
Datos ttécnicos 16
Come aactuar ssieelaaparata nno
funciona 16
Instalación 17
Colocación 17
Distanciadores posteriores 17
Conexión electrica 18

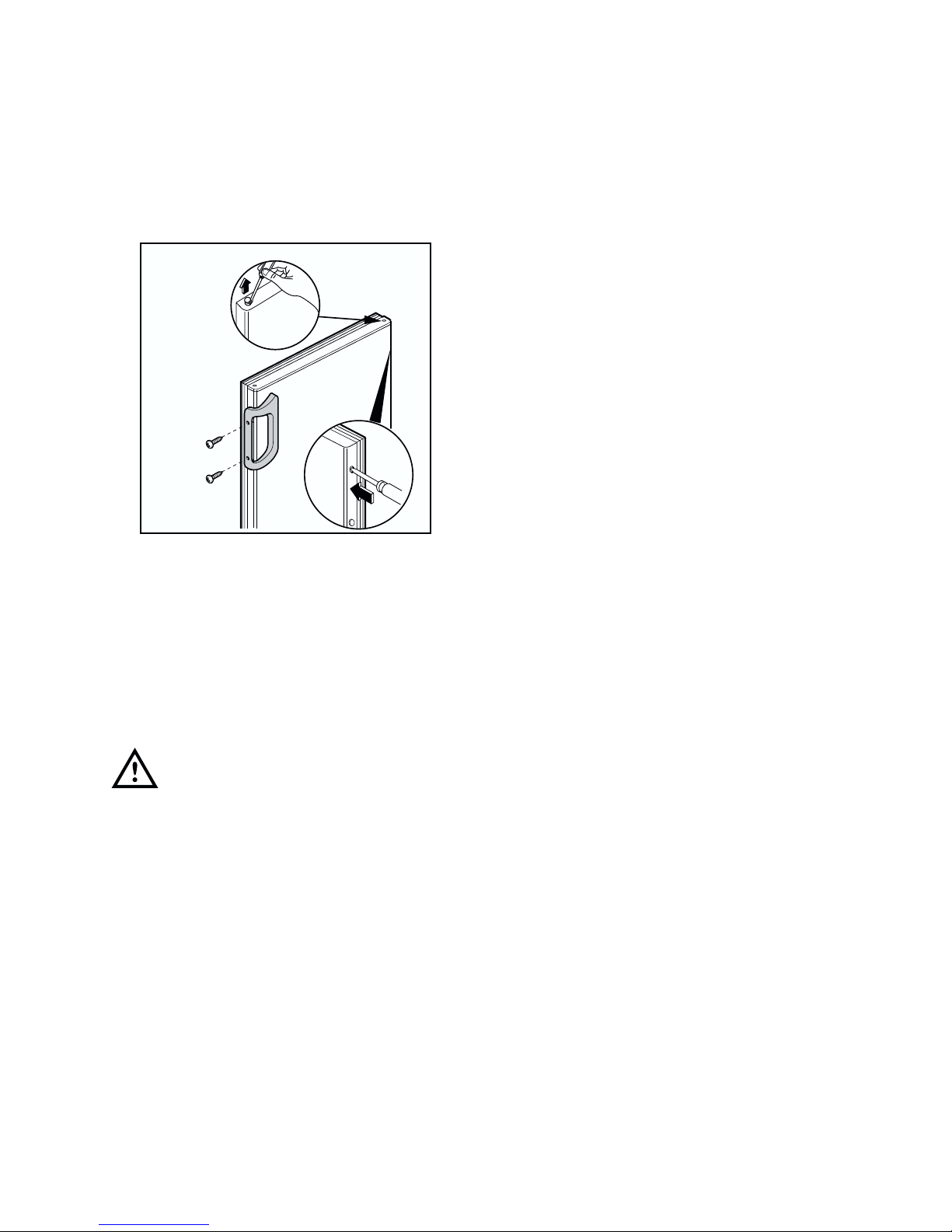

Reversibilidad de las puertas 18
Garantía/Servicio ppostventa 21
Garantía EEuropea 23
www.electrolux.com 24

6electrolux
ADVERTENCIAS
Y CONSEJOS
IMPORTANTS
Es mmuy iimportante cconservar eeste
libro ddeiinstrucciones jjunto aalaaparato
por ssiffuera nnecesario cconsultarlo. SSieel
aparato ssevvendiese oottransfiriese aa
otra ppersona, aacuérdese ddeeentregarlo
junto ccon éélppara qque eelnnuevo
propietario cconozca eelffuncionamiento
de llammáquina yyssus aadvertencias.
En ccaso ddeqque eeste aaparato,
dotado ddeccierre mmagnético, ssustituya
uno ccon ccierre aautomático,
aconsejamos qque llaccerradura ddeeeste
último qquede iinservible, aantes dde
deshacerse ddeéél. AAsí sseeevitará qque
los nniños, jjugando, ppuedan qquedarse
encerrados ddentro, ccon ggrave ppeligro
de ssus vvidas.
Estas aadvertencias hhan ssido
redactadas ppara ssusseguridad yyppara lla
seguridad ddellos ddemás. LLerrogamos,
por llottanto, lleerlas aatentamente aantes
de iinstalar yyuutilizar eelaaparato.
Seguridad
• Este aparato no está pensado para
ser utilizado por personas
(incluidos los niños) con
capacidades físicas, sensoriales o
mentales reducidas, o que no
tengan experiencia y conocimiento,
a menos que una persona
responsable de su seguridad les
supervise o les ofrezca instrucción
en el uso del aparato.
Los niños deben ser supervisados
para asegurarse de que no
jueguen con el aparato.
• Es peligroso modificar o intentar
modificar las características de
este aparato.
• Quitar siempre el enchufe de la toma
de corriente antes de efectuar
cualquier operación de limpieza o
manutención (como la substitución
de la bombilla en aquellos aparatos
que la tienen).
• No consumir nunca los cubitos de
hielo recién sacados del
congelador ya que podrían
provocar quemaduras.
• Estos aparatos son pesados. Tener
cuidado en los desplazamientos.
•EEste aaparato nnoccontiene eeneel
circuito rrefrigerante yyeeneel
aislamiento, ggases rrefrigerantes
nocivos ppare eeloozono. EElaaparato
no ddebe sser eeliminado jjunto ccon
los ddeshechos uurbanos yy
chatarras. SSeddebe eevitar eelddaño
del ccircinto rrefrigerante, ssobre ttodo
en llapparse pposterior ccerca ddel
intercambiador. LLas iinformaciones
sobre llos ccentros dderrecepción sson
suministradas ppor llas aautoridades
municipales
•PPrestar llammáxima aatención ddurante
las ooperaciones ddeddesplazamiento
pare nnoddañar llas pparses ddel
circuito rrefrigerante aaffin ddeeevitar
las pposibles ssalidas ddelliquido.
•EElaaparato nnoddebe sser ccolocado
cerca ddettermosifones ooccocinas aa
gas.
•EEvitar llaeexposición pprolongada ddel
aparato aallos rrayos ssolares
•LLapparse pposterior ddel aaparato
debe rrecibir uuna ccirculación ddeaaire

electrolux 7
suficiente yysseddebe eevitar
cualquier ddaño aalccircuito
refrigerante.
•SSolamente ppare llos ccongeladores
(excluidos llos eempotrados): ssu
mejor uubicación eeseelssótano.
•NNoiintroducir aaparatos eeléctricos
en eeliinterior ddel eequipo ((por
ejemplo: ffabricadora ddehhelados).
Asistencia
• Cualquier modificación que
eventualmente fuese necesaria a la
instalación eléctrica doméstica
para poder instalar el aparato tiene
que ser realizada sólo por personal
competente.
• Para eventuales intervenciones
dirigirse a un Centro de Asistencia
Técnica autorizado y exigir las
piezas de repuesto originales.
• En caso de necesitar reparaciones
no intentar hacerlas
personalmente. Las reparaciones
efectuadas por personas no
competentes pueden provocar
daños. Ponerse en contacto con el
Centro de Asistencia más cercano
y emplear sólo repuestos
originales.
Uso
• Los frigoríficos y/o congeladores
domésticos están destinados sólo
a la conservación y/o congelación
de alimentos.
• Las mejores prestaciones se
obtienen con temperaturas
ambiente comprendidas entre
+18°C y +43°C (Clase T); +18°C y
+38°C (Clase ST); +16°C y +32°C
(Clase N); +10°C y +32°C (Clase
SN); la clase de pertenencia está
indicada en la placa matrícula
situada en la cámara al lado del
cajón verduras.
Atención: en caso de temperaturas
ambiente diferentes de las
indicadas para la clase climática a
la cual pertenece este producto, es
preciso observar las indicaciones
siguientes: cuando la temperatura
ambiente desciende por debajo del
valor mínimo puede suceder que la
temperatura de conservación en el
vano congelador no esté
garantizada; por lo tanto, se
aconseja que se consuman a lo
más pronto los alimentos
presentes en su interior.
• Los productos que hayan sido
descongelados no se tienen que
volver a congelar.
• Seguir atentamente las
indicaciones del fabricante para la
conservación y/o congelación de
los alimentos.
• En todos los aparatos de
refrigeración y congelación existen
superficies que se cubren con
escarcha. Según el modelo, la
escarcha puede ser eliminada
automáticamente (desescarche
automático) o manualmente. No
intentar nunca quitar la escarcha con
un objeto puntiagudo ya que se
podría dañar irremediablemente el
evaporador. Utilizar para ello sólo el
rascador de plástico que se
suministra con el aparato. Por el

8electrolux
mismo motivo no despegar nunca las
cubetas del hielo con un cuchillo o
cualquier otro objeto puntiagudo.
• No colocar en el compartimiento
de la baja temperatura (congelador
o conservador) bebidas gaseosas
que podrían explotar.
Instalación
• El aparato se calienta
considerablemente en la proximidad
del condensador y del compresor,
por lo tanto hay que verificar que el
aire pueda circular libremente
alrededor del mismo. Una ventilación
insuficiente puede causar un mal
funcionamiento y daños al aparato.
Seguir cuidadosamente las
instrucciones que se dan para la
instalación.
• Una vez instalado el aparato
verificar que no esté apoyado
sobre el cable de alimentación.
Importante: en caso de que el
cable de alimentación se dañe,
deberá ser sustituido con un cable
especial. Ambos cables pueden
ser solicitados al fabricante o al
Servicio de asistencia.
• Si el aparato es transportado en
forma horizontal es posible que el
aceite contenido en el compresor
pase al circuito refrigerante.
Esperar por lo menos dos horas
antes de poner en marcha el
aparato para dar tiempo a que el
aceite regrese al compresor.
Protección del
ambiente
Este aaparato nnoccontiene eeneelccircuito
refrige-rrante yyeeneelaaislamiento, ggases
refrigerantes nnocivos ppara eeloozono. EEl
aparato nnoddebe sser eeliminado jjunto
con llos ddeshechos uurbanos yy
chatarras. SSeddebe eevitar eelddano ddel
circinto rrefrigerante, ssobre ttodo eenlla
parte pposterior ccerca ddel
intercambiador. LLas iinformaciones
sobre llos ccentros dderrecepciõn sson
suministradas ppor llas aautoridades
municipales; LLos mmateriales uusados een
este aaparato mmarcados ccon eelssimbolo
son rreciclables.

electrolux 9
USO
Limpieza de las partes
internas
Antes del empleo limpiar todas
las partes internas con agua tibia y
jabón neutro, a fin de eliminar el
característico olor de nuevo y
secarlas luego cuidadosamente.
No emplear detergentes o
polvos abrasivos que
podrían dañar las
superficies.
Puesta en marcha
Introducir el enchufe en la toma de
corriente. Abrir la puerta del
refrigerador y girar el mando del
termostato, en sentido horario hasta
una posición distinta de la posición
«O» (parada). El aparato se pone en
marcha.
El funcionamiento del aparato se
interrumpe al girar el mando en la
posicíon «O».
Regulación de la
temperatura
La temperatura se regula
automaticámente y puede ser
aumentada (menos frío) girando el
mando hacia los números más bajos
o bien se puede disminuir (más frío)
girándolo hacia los números más
altos.De todos modos, la colocación
del mando se determina teniendo en
cuenta que la temperatura interna
depende:
• de la temperatura ambiente;
• de la frecuencia de aperatura de la
puerta;
• de la cantidad de alimentos
conservados;
• de la colocación del aparato.
La pposición iintermedia ees
generalmente llammás iindicada.
Importante
En llas pposiciones ddemmáximo ffrío, ccon
temperatura aambiente eelevada, eel
funcionamiento ppuede sser ccontinuo,
con cconsiguiente fformación dde
escarcha eenllapparte pposterior ddel
compartimiento; eenttal ccaso ees
necesario ggirar eelmmando aauuna
posición ddemmenor ffrío, aaffin dde
consentir llaeeliminacíon aautomática dde
la eescarcha yy,ccomo cconsecuencia,
obtener uuncconsumo mmenor dde
energía eeléctrica.
Refrigeracíon de alimentos
y bebidas
Para utilizar de la mejor manera el
compartimiento refrigerante, es
necesario:
• no introducir comidas calientes o
líquidos en en evaporacíon;
• tapar o envolver los alimentos,
especialmente si son aromáticos;
• no colocar sobre las rejillas
papeles, cartones o plásticos que
obstaculicen la circulacíon del aire.

10 electrolux
Rejillas movibles
En las paredes del compartimento
existen unas guías que consienten
poner las rejillas a distintas alturas.
Ubicación estantes de la
contrapuerta
Para poder colocar confecciones
de varios tamaños es posible colocar
los estantes de la contrapuerta a
varias alturas.
La operación se efectúa de la
siguiente manera: Empujar
gradualmente el estante en el sentido
indicado por las flechas hasta llegar a
desengancharlo, luego volverlo a
montar en la posición deseada.
D338

electrolux 11
Circulación de aire
El compartimiento frigorífico está
provisto de un ventilador especial que
se activa actuando sobre el interruptor
(A - ver fig.); el piloto verde encendido
indica que el ventilador está en
marcha.
Se aconseja el uso del ventilador
cuando la temperatura ambiente
exceda de los 25°C.
Este dispositivo consiente la
refrigeración rápida de los alimentos
y la máxima uniformidad de
temperatura en el compartimiento.
Calendario de productos
congelados
Los símbolos indican diferentes
tipos de productos congelados.
Las cifras indican el tiempo de
conservación en meses para cada tipo
de producto congelado. La validez del
valor máximo o mínimo establecido
A
del tiempo de conservación de los
productos congelados depende de la
calidad y de la preparación de ellos
antes de ser congelados. El valor
mínimo corresponde a víveres con un
elevado porcentaje de grasa.
Congelación de los
alimentos frescos
El compartimento está
previsto para la conservación durante
largo tiempo de alimentos congelados
y para la congelación de alimentos
frescos. El poder de congelación es
indicada en la Tarjeta Matrícula.
Para la congelación de los
alimentos no es necesario variar la
posición del mando del termostato
respecto a la que tiene habitualmente
en el funcionamiento normal. Sin
embargo, si se quiere obtener una
congelación más rápida de los
alimentos, girar el mando del
termostato hacia la posición de frío
máximo. Con el mando en dicha
posición, la temperatura del
compartimento refrigerante puede
descender por debajo de 0°C.
Si ocurriere esso, volver a poner el
mando del termóstato a una posición
que permita una temperatura menos
baja en el frigorífico.
Importante
Si en caso de descongelación
accidental, por ejemplo cuando falta la
corriente, el período de interrupción
supera el valor indicado en la tabla de
los datos técnicos, bajo el concepto
“tiempo de aumento” será necesario
consumir los alimentos en breve
10 - 1210 - 1210 - 1210 -1 23-63-63-63-63-41-2

12 electrolux
minerales (especialmente caliza), se
aconseja utilizar agua mineral sin gas
para la producción de los cubitos de
hielo. Los cubitos de hielo pueden
sacarse fácilmente de la cubeta con
una ligera torsión. No utilice nunca
instrumentos metálicos para despegar
les cubetas del congelador.
CONSEJOS
Consejos para refrigeración
Para un correcto uso aconsejamos:
Carne: debe ser envuelta en saquitos
de plástico y colocada en el espacio
situado sobre los cajones verdura.
En eesta pposicíon llaccarne ppuede sser
conservada aalmmáximo ppor 11aa22ddias.
Alimentos ccocinados ,,pplatos ffríos, eetc.
tienen que conservarse bien cubiertos
y se pueden colocar en cualquier
bandeja del frigorífico.
Fruta yyvverdura: una vez lavada, ha de
colocarse en el cajón (cajones) inferior.
Mantequilla yyqqueso: deben colocarse
en los reci-pientes adecuados o
envueltos en hojas de aluminio o
politileno, a fin de evitar el contacto
con el aire.
Leche eembotellada: bien tapada, en la
contropuerta.
Bananas, ppapas, ccebollas yyaajo, ssinno
están cconfeccionados, nnosseddeben
colocar eenffrigorífico.
tiempo o cocinarlos inmediatamente y
después volver a congelarlos (cuando
se habrán enfriado).
Conservación de
alimentos congelados
Cuando se enciende por primera
vez, o después de un penodo
prolongado de inactividad, poner el
mando termostato en la posición de
más frío, y esperar unas dos horas
antes de introducir los alimentos por
conservar, luego girar el mando en la
posición de funcionamiento normal.
Descongelación de los
alimentos congelados
Antes de utilizar los alimentos
congelados, se pueden descongelar
en el frigorífico (carne, pescado, etc.)
o a temperatura ambiente (los otros
alimentos), depende del tiempo
disponibile para la operación. Los
alimentos congelados confeccionados
en porciones poqueñas o separadas
pueden cocinarse directamente sin
tener que descongelarlos; en este
caso, naturalmente, el tiempo de
cocción necesario será algo más largo
que el habitual.
Producción de cubitos
de hielo
El congelador lleva dos cubetas
para la producción de hielo suficientes
para les necesidades familiares. Llene
estas cubetas con agua inasta les 3/4
partes y colóquela en los
compartimientos. Si el agua que hay
en su zona tiene muchas sales

electrolux 13
Consejos para congelación
• Colocar los alimentos a congelar
en el rejilla superior por cuanto es
el punto más frío.
• Todos los productos por congelar
tienen que ser frescos y de buena
calidad.
• Los alimentos por congelar tienen
que estar confeccionados en
porciones suficientes al consumo
familiar, para que puedan utilizarse
en una sola vez.
• Las confecciones pequeñas
permiten una congelación más
rápida y uniforme. No hay que
olvidar que una vez
descongelados, la calidad de los
alimentos se deteriora
rápidamente.
• Los alimentos con bajo contenido
de grasas se conservan mejor que
los que tienen mucha grasa. La sal
(alli donde se encuentre) reduce la
duración de la conservación.
• Los alimentos por congelar tienen
que encerrarse en bolsitas
impermeables al aire o en
recipientes especiales. Cierre
cuidadosamente les bolsitas o los
recipientes sacando todo el aire de
su interior.
• No meta nunca en el congelador
botellas o latas de bebidas
gaseosas: podrian explotar.
• No introduzca nunca alimentos o
liquidos calientes. No llene
demasiado les bolsitas o los
contenedores con tapa de los
alimentos por congelar.
Consejos para conservación
de alimentos congelados
• Controle siempre la fecha de
preparación indicada sobre los
alimentos congelados comprados
en las tiendas y respete los
vencimientos.
• No abra la puerta del congelador
muy a menudo y déjela abierta
sólo el tiempo indispensable. Los
aumentos innecesarios de
temperatura reducen
considerablemente la duración de
conservación de los alimentos.
• Controle que todas les
confecciones de alimentos
congelados estén intactas; de no
estarlo los alimentos podrían
estropearse. Si les confecciones
presentan signos de humedad o
están hinchadas, quiere decir que
los alimentos no tran sido
conservados correctamente y por
lo tanto el producto ha perdido
parte de su calidad de origen.
• Cuando se compran alimentos
congelados, es aconsejable llevar
una bolsa termoaislante. Se
recomienda, asimismo adquirirlos
al finalizar sus compras.
• Envuélvalos en papel de periódico
y métalos en el congelador en
cuanto llegue a su casa.
• Controle con atención el producto
al comprarlo ya que los alimentos
que se tran descongelado, aun
sólo parcialmente, no tienen que
volver a congelarle sino que tran
de ser consumidos antes de
transcurridas 24 horas.

14 electrolux
MANUTENCIÓN
Desenchufar ssiempre eel
aparato aantes ddepproceder aa
cualquier ooperación ddellimpieza.
Atención
Este aparato contiene
hidrocarburos en el circuito
refrigerante; por lo tanto el
mantenimiento y la recarga
deben ser efectuados
exclusivamente por personal
autorizado por la empresa.
Limpieza periódica
Muchos ddetergentes eespecíficos
para llas ssuperficies ddeccocina ccontienen
agentes qquímicos qque ppuede
atacar/perjudicar llas ppartes eenpplástico
presentes eeneeste aaparato. SSeaaconseja
pues llimpiar eelrrevestimiento ddeeeste
aparato ssólo ccon aagua ccaliente qque
contenga uuna ppequeña ccantidad dde
detergente llíquido ppara vvajillas.
Limpiar el interior con agua
templada y bicarbonato y las partes
exteriores esmaltadas con cera a la
silicona; limpiar el condensador y el
motocompresor con un cepillo o un
aspirador.
Esta operación mejorará el
funcionamiento con el consiguiente
ahorro de energia.
Lámpara de iluminación
Se puede acceder a la lámpara de
iluminación del compartimento
refrigerante efectuando las siguientes
operaciones:
• desatornillar el tornillo de fijación
del cubrelámpara,
• desenganchar la parte móvil como
se indica en la
Si ccon llappuerta aabierta llalluz nno
se eenciende, ccontrolar qque eesté
bien eenroscada; ssieelddefecto nno
se ccorrige, ccambiar llabbombilla
con ootra ddeiigual ppotencia.
La ppotencia mmáxima sseiindica
en eelddifusor
Desescarche
La escarcha del evaporador del
compartimento refrigerante se elimina
automáticamente a cada interrupcion
del motocompresor. El agua de la
escarcha derretida, mediante un canal
adecuado, se recoge en un pequeño
depósito colocado en la parte
posterior sobre el motocompresor del
aparato, de donde evapora.
Se recomienda limpiar
periódicamente el agujero de desagüe
del agua de desescarche, situado en
la parte central del canal en el
compartimiento refrigerante, utilizando
el «limpiador» adecuado que se
D411

electrolux 15
D037
encuentra eeneelaagujero, ppara eevitar
que eelaagua ddeddesescarche ccaiga
sobre llos aalimentos.
Atención
Se rrecomienda nnouutilizar uutensilios
metálicos ppara qquitar llaeescarcha aaffin
de eevitar ggraves ddaños aalaaparato.
No uusar ddispositivo mmecánico aalguno uu
otro mmedio aartificial ppara aacelerar eel
processo ddeddesescarche eexcepto llos
recomendados.
Por el contrario, en el
compartimento congelador la
escarcha deber á ser eliminada cada
vez que se ha formado un estrato de
aproximadamente 4 mm de espesor,
utilizando un raspador apropriado en
plástico. Durante esta operación no es
necesario interrumpir la conexión
electrica o quitar los alimentos
contenidos en el compartimento.
Se recomienda no utilizar utensilios
metálicos para quitar la escarcha a fin
de evitar graves daños al aparato.
No usar dispositivo mecánico
D037
alguno u otro medio artificial para
acelerar el processo de desescarche
excepto los recomendados.
Si se formara un espesor grueso de
hielo, será necesario efectuar un
desescarche completo, proceder de
esta manera:
1. poner el mando del termostato en
posición «O» o desenchufar el
aparato;
2. envolver los alimentos en varias
hojas de papel de dario y
colocarlos en un lugar muy frescos;
3. dejar la puerta del compartimento
abierta;
4. una vez terminado el desescarche
secar cuidadosamente el
compartimento congelador;
5. girar el mando del termostato en la
posición deseada o volver a
enchufar el aparato. Después de
dos o tres horas de funcionamiento
el aparato está de nuevo listo para
la conservación de los alimentos
ultracongelados.
Atención
Un aumento de la temperatura de los
alimentos ultracongelados durante el
desescarche podría reducir el tiempo
de conservación.

16 electrolux
COMO ACTUAR SI EL
APARATO NO FUNCIONA
Si el aparato presentase anomalías
será oportuno controlar:
• Que esté bien enchufado y que el
interruptor de la instalación
eléctrica esté conectado.
• Que no haya un corte de energía
eléctrica.
• Que el mando del termostato se
encuentre en su posición correcta.
• Si el compresor funciona sin
interrupción, verificar que el
termostato no se encuentre en una
posición
• Además si el aparato hace
demasiado ruido verificar que los
costados no estén en contacto con
muebles que pueden causar ruidos
o vibraciones y que la unidad
refrigerante no vibre.
• Si se ven restos de agua en el
fondo del refrigerador comprobar
que el orificio de desagüe de la
escarcha derretida no esté
obturado (ver cápitulo
Desescarche).
Después de hacer las verificaciones
anteriores, si la anomalía persiste,
llame al Centro de Asistencia Técnica
más cercano.
Es iimportante eeneelmmomento dde
llamar pproporcionar llarreferencia ddel
modelo yyeelnnúmero ddemmatrícula ddel
aparato iindicados eeneelccertificado dde
garantía ooeenllattarjeta mmatrícula.
DATOS TÉCNICOS
256
70
0,929
339
4
25
1750
600
645
Capacidad neta del frigorífico en litros
Consumo energético en kWh/día
Consumo energético en kWh/año
Capacidad de congelación en kg/día
Tiempo de aumento de la temperatura de –18°C a –9°C/hora
Capacidad neta del congelador en litros
Dimensiones en mm
Altura
Ancho
Profundidad
Los datos técnicos se indican en la placa-matrícula situada sobre el lado
izquierdo interno del aparato.

electrolux 17
INSTALACIÓN
Colocación
Situar el aparato lejos de fuentes de
calor, como: radiadores, estufas,
exposición directa a los rayos del sol, etc.
Asegurarse de que en les partes
posterior, superior e inferior no haya
ningún obstáculo que impida la
circulacidn del aire.
Para que el aparato rinda mejor, la
distancia mínima entre la parte superior
y el eventual mueble pénsil de encima,
debería ser por lo menos de 100 mm .
La solución preferible, de todos
modos, seria la ilustrada en la (sin
mueble). Dos patas graduables,
situadas en la base del mueble,
consienten rivelarlo a la perfección.
Asegurarse de que la toma de
corriente y el enchute sean
compatibles entre sí sin tener que
interponer reducciones ladrones o
adaptadores varios. Si fuera necesario,
cambiar la toma de la instalación de la
casa con una adepta.
Importante
Se debe poder desenchufar el aparato;
por lo tanto una vez efectuada la
instalación es necesario que el enchufe
no quede escondido
Distanciadores posteriores
En el aparato hay dos
distanciadores que deberàn ser
montados como se muestra en la
figura.
Aflojar los tornillos, introducir el
distanciador debajo de la cabeza del
tronillo y volver a atornillar.
NP005
100 mm10 mm
10 mm

18 electrolux
Conexión eléctrica
Antes de enchufar el aparato,
asegurarse de que la tensión y la
frecuencia indicadas en la tarjeta
matrícula, correspondan a las de la
instalación doméstica. Se admite una
oscilación de 6% sobre la tensión
nominal.
Para el funcionamiento a tensiones
distintas, habrá que utilizar un
autotransformador de potencia
adecuada. Asegurarse de que la toma
de corriente y el enchufe sean
compatibles entre sí sin tener que
interponer reducciones ladrones o
adaptadores varios. Si fuera necesario,
cambiar la toma de la instalación de la
casa con una adapta.
Es iindispensable cconectar eel
aparato aauuna ttoma ddettierra eeficaz.
Para ello el enchufe del cable de
alimentación está dotado de un
adecuado contacto. Si la toma de
corriente de la instalación doméstica
no estuviera conectada a tierra,
conectar el aparato a una instalación
de tierra, conforme a las leyes en vigor,
consultando para ello con un técnico
especializado.
El ffabricante ddeclina ttoda
responsabilidad eeneelccaso qque eesta
norma nnossea rrespetada.
Este aparato es conforme a las
siguientes Directivas
Comunitarias:
- 887/308 CCEE del 2/6/87 relativa a la
supresión de interferencias radio.
- 773/23 CCEE 19/02/73 (Baja tensión)
y modificaciones sucesivas;
-889/336 CCEE 03/05/89
(Compatibilidad electromagnética) y
modificaciones sucesivas.
Reversibilidad de las
puertas
Antes de llevar a cabo alguna
operación, quitar el enchufe de
alimentación. Para cambiar el sentido
de apertura de la puerta, proceder de
la siguiente forma:
- Abrir la puerta con el frigorífico en
posición vertical. Desatornillar los
tornillos de la cornisa puerta
superior de plástico.
- Tumbar el aparato sobre la parte
posterior.
- Quitar las cubiertas de plástico de
la bisagra (3).
- Desatornillar la bisagra superior y
quitarla (1-2).
- Desatornillar los tornillos y quitar el
tope puerta (4).

electrolux 19
- Quitar la puerta superior
- Desatornillar la bisagra central (H).
- Retirar la puerta inferior. Si
existiese quitar el tapón de plástico
de la puerta y reinsertarlo en la
posición contraria.
- Retirar usando una herramienta la
cubierta (e) y desatornilla el eje de
la bisagra inferior (f) y atornillalo en
el lado contrario.
- Reinsertar la cubierta (e) en el lado
contrario.
- Reinsertar la puerta inferior sobre
eje (f).
- Atornillar la bisagra central (H) en el
lado contrario. No olvide insertar el
distanciador de plástico situado bajo la
bisagra central (H).
- Reinsertar la puerta superior en la
bisagra central (H).
- Poner atención para que el canto
frontal de la puerta tiene que estar en
paralelo con el panel superior.
- Ajustar el perno puerta en el lado
contrario (4).
- Posicionar y ajustar la bisagra superior
en el lado contrario (1-2).
- Reinsertar las dos cubiertas de
plástico de las bisagras (3).
- Levantar el aparato situándolo en su
posición vertical.
- Abrir la puerta y colocar la cornisa
puerta superior con dos tornillos.
1
4
3
2
H

20 electrolux
- Fijar la manilla de la puerta en el lado
opuesto.
. .
Nivelar el aparato y conectar la
alimentación.
De todas formas si no pudiera
realizar las operaciones
mencionadas, contacte con tu
Servicio Técnico mas cercano. El
Servicio postventa especializado
llevará acabo la reversibilidad de la
puerta por su cuenta.
Advertencia
Después ddehhaber ccambiado eelssentido
de aapertura ddellas ppuertas ccompruebe
que ttodos llos ttornillos eestén
debidamente aapretados yyqque lla
guarnición mmagnética sseaajusta
correctamente aalmmueble. SSilla
temperatura aambiente eesbbaja ((p.ej.
invierno), llagguarnición mmagnética
quizás nnoaajuste pperfectamente. EEneel
caso mmencionado, eespere aaqque lla
guarnición sseaajuste ssola ooaacelere eeste
proceso ccalentando llazzona aafectada
con uunssecador nnormal ddeppelo ..
