elektronik star Chal-tec 10004777 User manual

TFT LCD-Monitor TV
10004777

Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Bedientasten
POWER
Ein-/Ausschalter
MENU
Ruft das OSD-Menü auf.
AUTO
Wechselt automatisch zwischen AV- und PC-Signal.
TV/AV
Wechselt zwischen TV- und AV-Signal.
CH+
Nächster Sender
CH-
Vorheriger Sender
VOL+
Lautstärke erhöhen
VOL-
Lautstärke verringern
Die Anordnung und Anzahl der Tasten kann am Gerät abweichen.
Anschlüsse
+12V
Stromanschluss
VGA
VGA-Eingang
S-VIDEO IN
S-Videoeingang
VIDEO
Composite-Videoeingang
AV IN
AV-Stereo-Audioeingang
LINE OUT
Audioausgang
PC IN
PC-Audioeingang
WOOF OUT
Basslautsprecherausgang
TV-RF
TV-Antennenanschluss

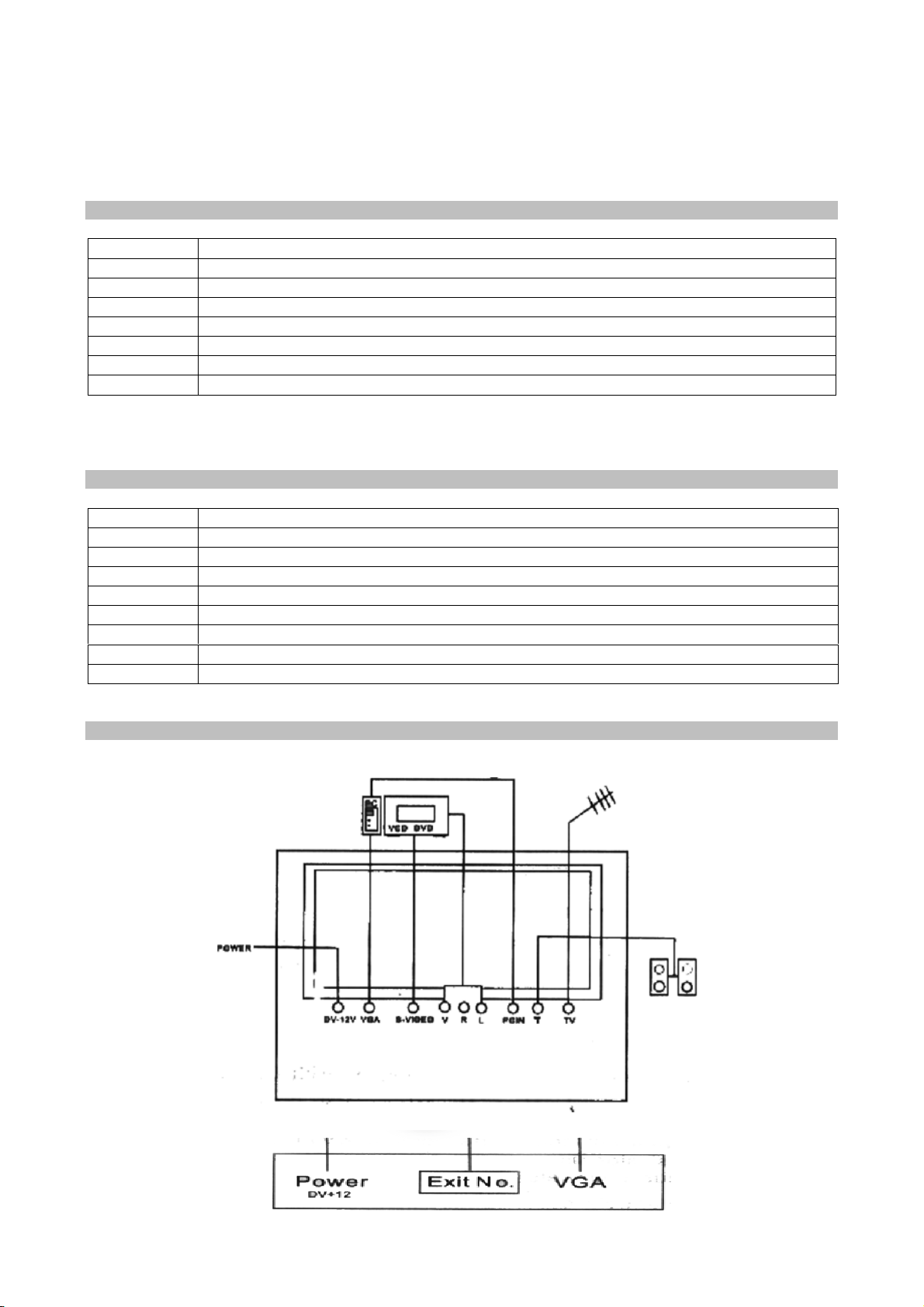

Anschlussplan
TV
PC

Installation
Bevor Sie Geräte anschließen, vergewissern Sie sich, dass alle Geräte von der Stromversorgung getrennt
sind.
1. Verbinden Sie den Line-Audioausgang der Soundkarte Ihres Computers mit dem „PC IN―-Anschluss
am Gerät.
2. Sie können auch eine CCTV-Kamera an den „TV-RF―-Anschluss anschließen.
3. Einen DVD/VCD-Player können Sie mittels S-Video an das Gerät anschließen. Für den Ton nutzen Sie
bitte den „AV IN―-Anschluss R&L.
4. Einen Computer können Sie über VGA mit dem Gerät verbinden.
5. Nachdem Sie alle Geräte angeschlossen haben, können Sie das Netzgerät wieder anschließen.
OSD-Menü
AV- / S-Video-Modus
1. Drücken Sie Menu um das Menü aufzurufen.
2. Mit Vol+/- können Sie zwischen den Unterpunkten wechseln.
3. Drücken Sie erneut Menu um ein Untermenü zu öffnen.
Funktion
Notiz
Color adjustment
(Farbeinstellungen)
1. Drücken Sie Menu, wenn Sie diesen Punkt gewählt haben.
2. Es werden die möglichen Einstellungen angezeigt.
3. Mit Menu können Sie die Einstellungen aufrufen.
4. Nachdem Sie alle Einstellungen vorgenommen haben, verlassen Sie das
Menü.
Image adjustment
(Bildeinstellungen)
1. Drücken Sie Menu, wenn Sie diesen Punkt gewählt haben.
2. Es werden die möglichen Einstellungen angezeigt.
3. Mit Menu können Sie die Einstellungen aufrufen.
4. Nachdem Sie alle Einstellungen vorgenommen haben, verlassen Sie das
Menü.
Menu adjustment
(Menüeinstellungen)
1. Drücken Sie Menu, wenn Sie diesen Punkt gewählt haben.
2. Es werden die möglichen Einstellungen angezeigt.
3. Mit Menu können Sie die Einstellungen aufrufen.
4. Nachdem Sie alle Einstellungen vorgenommen haben, verlassen Sie das
Menü.
Other
(sonstiges)
1. Drücken Sie Menu, wenn Sie diesen Punkt gewählt haben.
2. Es werden die möglichen Einstellungen angezeigt.
3. Mit Menu können Sie die Einstellungen aufrufen.
4. Nachdem Sie alle Einstellungen vorgenommen haben, verlassen Sie das
Menü.
Left menu
(Menü verlassen)
1. Sie befinden Sich im Hauptmenü oder einem Untermenü.
2. Es werden die möglichen Einstellungen angezeigt.
3. Drücken Sie Menu um das Menü zu verlassen.
TV-Modus
1. Drücken Sie Menu um das Menü aufzurufen.
2. Mit Vol+/- und CH+/- können Sie zwischen den Unterpunkten wechseln und Einstellungen
vornehmen.
3. Drücken Sie erneut Menu um ein Untermenü zu öffnen. Es gibt 7 Untermenüs.
Contrast (Kontrast)
[050]
000 ~ 100
Brightness (Helligkeit)
[050]
000 ~ 100
Saturation (Farbsättigung)
[070]
000 ~ 100
Volume (Lautstärke)
[15]
00 ~ 31
Automatic Search Desk (Autom. Suche)
[NO] [YES]
-
Switching channels (Sender wechseln)
[012]
-
Language (Menüsprache)
[ENGLISH] [CHINESE]
-
Die Einstellung von o.g Werten wird mit VOL+/- vorgenommen.

Notiz
1. Automatic Adjustent (Autom. Einstellung - nur im PC-Modus verfügbar)
Korrigiert automatisch die Taktung und die horizontal/vertikale Position.
2. Language
Sie können zwischen einem englischen oder chinesischen Menü wählen
3. Image option (Bildoptionen - nur im PC-Modus verfügbar)
Hier kann der Ausgabemodus gewählt werden. Wenn Sie Text anzeigen möchten, verwenden Sie
den DOS-Modus (720x400). Sollten Sie Bilder wiedergeben möchten, verwenden Sie Grafik-Modus
(640x400).
4. Sharp (Schärfe)
Schärft Bilder mit geringer Auflösung.
5. Signal options (Signaloptionen)
Sie können zwischen folgenden Eingangssignalen wählen: PC-Modus (RGB analog), AUX-Modus
(Video), S-VIDEO-Modus, TV-Modus (Fernsehen).
6. Automatic search channels (Autom. Sendesuche –nur im TV-Modus)
Sucht automatisch nach verfügbaren TV-Sendern.
Fehlerbehebung
TV/AV-Modus
Fehler
Mögliche Ursache & Lösung
Kein Bild & Ton
Stromversorgun g ist nicht angeschlosse. Gerät befindet sich
im Standby-Modus.
Bild, aber kein Ton
Audioquelle nicht angeschlossen. Lautstärke zu leise.
Keine Farben
Stellen Sie die Farbe im Menü ein. Sie schauen ein
Schwarz/weiß-Programm. Stellen Sie im Menü „Standard
image― ein.
Ton, aber kein Bild
Wenn das TV-Signal zu schwach ist, schaltet sich das Bild ab.
PC-Modus: Kein Bild oder falsche Farben
Überprüfen Sie die VGA-Verbindung.
Fernbedienung ohne Funktion
Überprüfen die Batterien der Fernbedienung. Es dürfen sich
keine Hindernisse zwischen Gerät und Fernbedienung befinden.
Bild ist verzerrt/gestörrt
Das TV-Signal ist zu schwach. Antenne ist nicht richtig
angeschlossen. TV Fehlfunktion.
PC-Modus
1. Bild ist unscharf:
A. Bitte führen Sie im Menü die „automatic adjustment― durch.
B. Das VGA-Kabel kann zu lang sein. Bitte verwenden Sie ein kürzeres.
C. Verwenden Sie die richtige Wiederholrate und Auflösung.
2. Falsche oder keine Farben:
Kontrollieren Sie das VGA-Kabel auf Beschädigungen und ersetzen es wenn nötig.

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu
machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen
können.
Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem
Gebrauch.
Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des
Produktes.
Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits
geringer Höhe beschädigt werden.
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
ACHTUNG:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer
vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte
an die öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen
pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den
Informationen der jeweiligen Gemeinde.
Hinweise zur Batterieentsorgung
Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind
Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können
Batterien nach Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe
(z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben.
Sie können Batterien auch per Post an uns zurücksenden.
Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer
durchgekreuzten Mülltonne gekennzeichnet, wie das oben stehende Symbol.
In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. »Cd« steht
für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.
Viel Spaß mit unserem Produkt.
Warnhinweise
Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
Öffnen Sie in keinem Fall das Gerät.
Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

Keys
POWER
Power on key
MENU
OSD menu can be activated.
AUTO
for the automatic adjustment functions and television signal switching video signal AV/PC
computer graphics signals
TV/AV
switching signals for television/video signal AV
CH+
plus channels
CH-
channels cut
VOL+
Volume increases
VOL-
Volume reduction
Models is different with sizes, panel button sequence will be different, according to panel text reference
manual.
Interface
+12V
Power
VGA
VGA signal input (PC output of the VGA signal)
S-VIDEO IN
S-Video input
VIDEO
composite video input terminal
AV IN
AV Stereo Audio signal input terminal
LINE OUT
Audio signal output
PC IN
PC Audio input
WOOF OUT
Overweight bass output
TV-RF
TV antenna input terminal
Connections
TV
PC

Installation
Before installing computers and monitors confirmed the closure of al power, Edges then click Connection.
1. Display of Power Link, and then PC Audio line received PCIN Outlet, Another first on the PC sound
card audio output.
2. CCTV then received the edge of TV-RF terminal.
3. Will DVD or VCD output of the s-Line Display connected to the S-VIDEO IN on. And the VCD or DVD
Stereo Audio line connected to the AV IN the R and L.
4. Computer graphics VGA output signal using VGA signal line connected to the VGA Display IN socket.
5. Finally the power adapter AC power lines and in the power socket the AC power connection
confirmed before the AC power--pressure is 120V- 240V between frequency of 50 HZ-60HZ.
OSD-Menu
AV- / S-Video-Mode
1. Press the MENU/ENTER key to transfer the menu.
2. Press VOL+/VOL-key, choice of different sub-menu. A total of five sub-menu.
3. Press the MENU/ENTER key to_ enter the sub-menu.
Function
Note
Color adjustment
1. Press the MENU color adjustments to the menu.
2. A message based on the menu corresponding adjustment options.
3. Click MENU set to enter or two menus.
4. Leave to withdraw from the selected "color adjustment" menu.
Image adjustment
1. Press the MENU color adjustments to the menu.
2. A message based on the menu corresponding adjustment options.
3. Click MENU set to enter or two menus.
4. Leave to withdraw from the selected "color adjustment" menu.
Menu adjustment
1. Press the MENU color adjustments to the menu.
2. A message based on the menu corresponding adjustment options.
3. Click MENU set to enter or two menus.
4. Leave to withdraw from the selected "color adjustment" menu.
Other
1. Press the MENU color adjustments to the menu.
2. A message based on the menu corresponding adjustment options.
3. Click MENU set to enter or two menus.
4. Leave to withdraw from the selected "color adjustment" menu.
Left menu
1. In the main menu. Other menu choices enter.
2. A message based on the menu corresponding adjustment options.
3. MENU then left menu.
TV-Mode
1. Press the MENU/ENTER key to adjust the menu.
2. Press VOL+/VOL-key or CH +/CH-, The adjustable parameter values.
3. MENU Press/ENTER key, enter different sub—menu. A total of seven sub-menu.
Contrast
[050]
000 ~ 100
Brightness
[050]
000 ~ 100
Saturation
[070]
000 ~ 100
Volume
[15]
00 ~ 31
Automatic Search Desk
[NO] [YES]
-
Switching channels
[012]
-
Language
[ENGLISH] [CHINESE]
-
Press the VOL + / VOL - key for adjustment.

Note
1. Automatic adjustment (limited to PC mode)
including automatic correction -----, clock, horizontal position and vertical position.
2. Language
the menu choices show the necessary language, Users can choose English and Chinese.
3. Image option (limited to PC mode)
To set the DOS mode was used in the presentation. Most of the DOS mode text output mode
(720x400), but there small number of graphics output for graphics mode graphics in are also a
(640x400). Please choose the correct display mode.
4. Sharp
When adjusted low-resolution image edge acuity.
5. Signal options
Current input signal types: PC mode (RGB analog signals --), AUX mode (video) signals. S-VIDEO (S-
Video signal), TV mode (television signal).
6. Automatic search channels (only in TV mode)
Search current television signals -- Video Road and preserved.
Troubleshooting
TV/AV-Mode
Fault
Causes and treatment
No image, no sound
accompaniment
Power has not received access to undesirable or plugs.
Acceptance is in a standby state.
Images are no accompany
Volume not opened, according to the Vol+.
No Color image
Color not open, adjust the ―Image menu‖ of color items.
Images of black-and-white television programs. image
standard wrong, entered a ―menu system‖of the ―standard
image" option.
Accompany normal, no image
Too much interference with television signal. Is the display at
the state protection.
No computer images or colors not normal
VGA conversion lines to determine whether good connections
and computers at word or normal.
Remote operation or not sensitive enough
Check that the battery installed correctly. Battery power
shortage or remote control signal blocked interference.
Images are snow points or slash. Antenna
interference
Antenna signal is so weak that increases amplifier
amplification. Antenna Connection connections and broken or
lead core. TV malfunctioned.
PC-Mode
1. Image unclear:
A. Please go to the menu system, the implementation of an automatic adjustment of functional
items.
B. Use VGA conversion whether long lines: if yes, please use the shorter test.
C. Choose the correct refresh rate and resolution.
2. Image color no color:
Please check whether the VGA line intact: Plug whether stringent. If a VGA plug any bends or legs
broken, please replace
