Elesta RTU200B User manual

*2701635_Rev.5*
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte
et les images de ce document ne nous engagent qu'après confirmation par nos services.
Thermostat programmable
pour chauffage et climatisation
Programmable thermostat
for heating and air-conditioning
Because of changes in standards and equipment, the characteristics given in the text and
the illustrations of this document are not binding unless confirmed by our services.
Appareil conforme aux exigences des directives
2004/108/CE (Compatibilité ElectroMagnétique)
et 2006/95/CE (Sécurité basse tension)
Device complying with the requirements of directives
2004/108/CE (ElectroMagnetic Compatibility)
and 2006/95/CE (low voltage safety)

Description
- 2 - - 3 -
Mode en cours
(HEAT ouCOOL) Allure en cours
(ex : confort)
Jour en cours
Témoin d’usure
despiles
Profil du
programme
Touche
information
Heure
Température
(consigne ou
mesurée)
Touchesde
choix dumode
et de réglage
Mode automatique
Confort
Réglage
de l’heure
Programmation
Economie
Horsgel
Arrêt
Sommaire
INSTALLATION
Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Fixation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Raccordement PAC . . . . . . . . . . . . . . . . . . . . . . 6
Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . 7
Retour aux réglages initiaux . . . . . . . . . . . . . 10
UTILISATION
Mise à l’heure . . . . . . . . . . . . . . . . . . . . . . . . . 11
Changement mode Chaud/Froid . . . . . . . . . . 11
Réglage des températures . . . . . . . . . . . . . . . 11
Programmation . . . . . . . . . . . . . . . . . . . . . . . . 13
Mode automatique . . . . . . . . . . . . . . . . . . . . . 14
Mode absence . . . . . . . . . . . . . . . . . . . . . . . . . 15
Mode manuel . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Changer les piles . . . . . . . . . . . . . . . . . . . . . . 17
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . 18
Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
ENGLISH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

- 4 - - 5 -

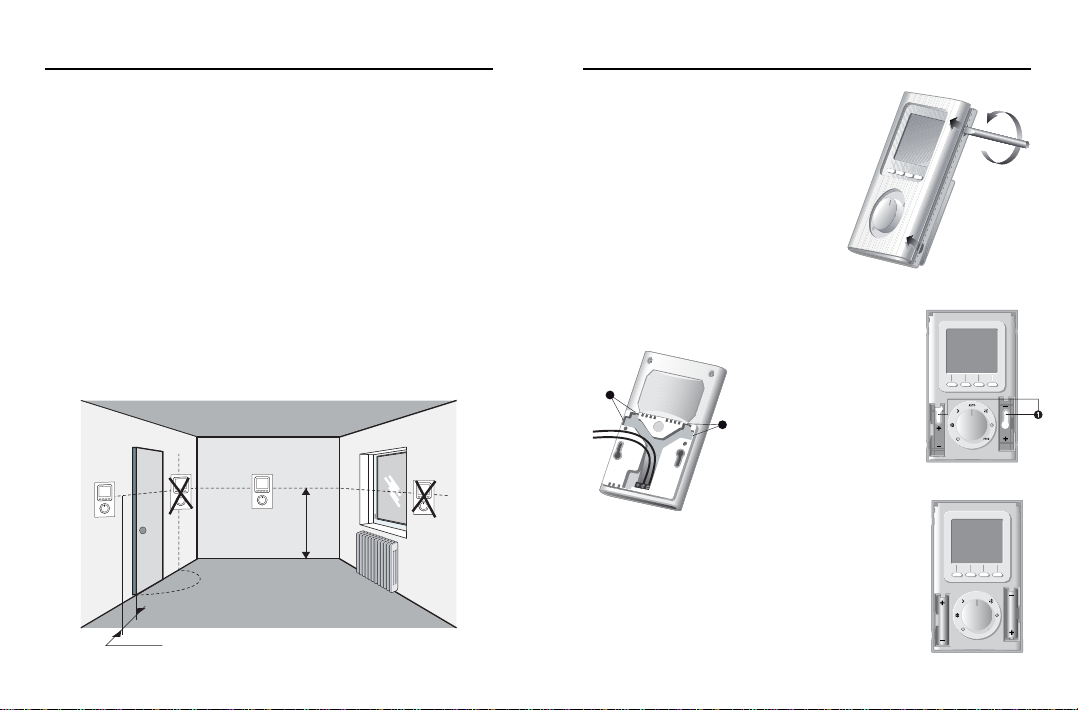

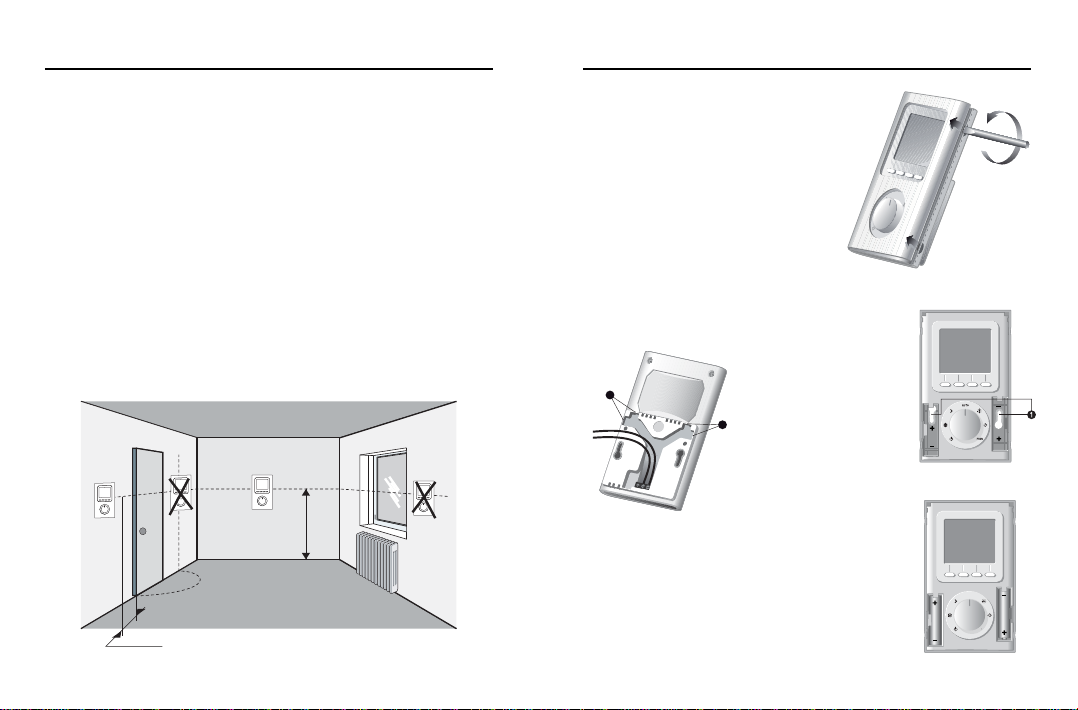

La sonde de mesure de la température étant dans le
boîtier, vous devez placer la boîte d’encastrement du
thermostat :
- sur un mur accessible à une hauteur de 1,50 m,
- à l’abri des sources de chaleur (cheminée, influence
du soleil) et des courants d’air (fenêtre, porte).
IMPORTANT : Ne pas installer le thermostat sur un
mur en contact avec l’extérieur ou avec une pièce non
chauffée (ex : garage...).
Il est indispensable de boucher (mastic) la sortie du
fourreau dans la boîte d’encastrement afin d’éviter des
mouvements d’air parasites qui fausseraient la mesure
de la sonde.
Emplacement
environ 1,50 m
Mini 20 cm
Soulevez le capot à l’aide d’un
tournevis.
Enlevez les piles livrées avec
l’appareil (avec le tournevis).
Raccordez les fils de commande (voir chapitre suivant)
et plaquez le thermostat au mur.
Fixez-le à l’aide de
vis et de chevilles ou
sur une boîte
d’encastrement
(➊, entraxe 60 mm).
Des cloisons défonçables (➋) avec une
pince sont prévues pour laisser passer les
câbles de raccordement si nécessaire.
Remettez les piles en place en respec-
tant leur polarité (sens).
Fixation
AUTO
PROG
1 2 3
2
2
AUTO
PROG
PRO

Tournez le bouton sur Arrêt et
appuyez 5 secondes sur la touche
de droite jusqu’à afficher C100 x:xx
(menu de maintenance réservé à
l’installateur).
Appuyez sur OK.
L’écran affiche CF01.
5 sec.
- 7 -- 6 -

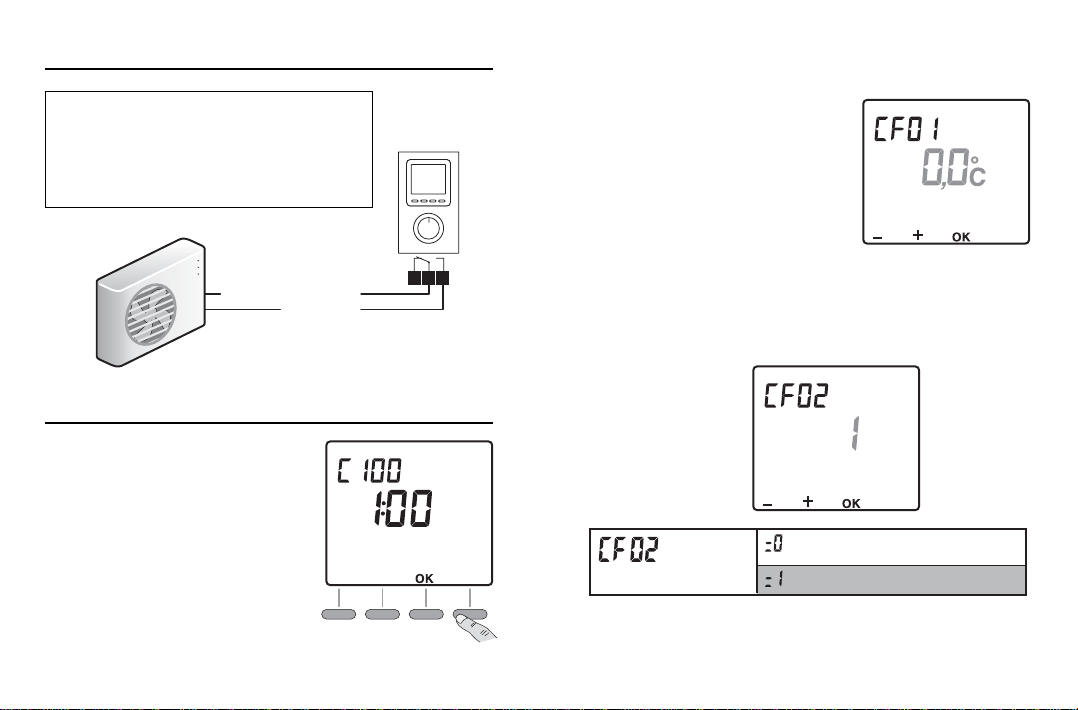

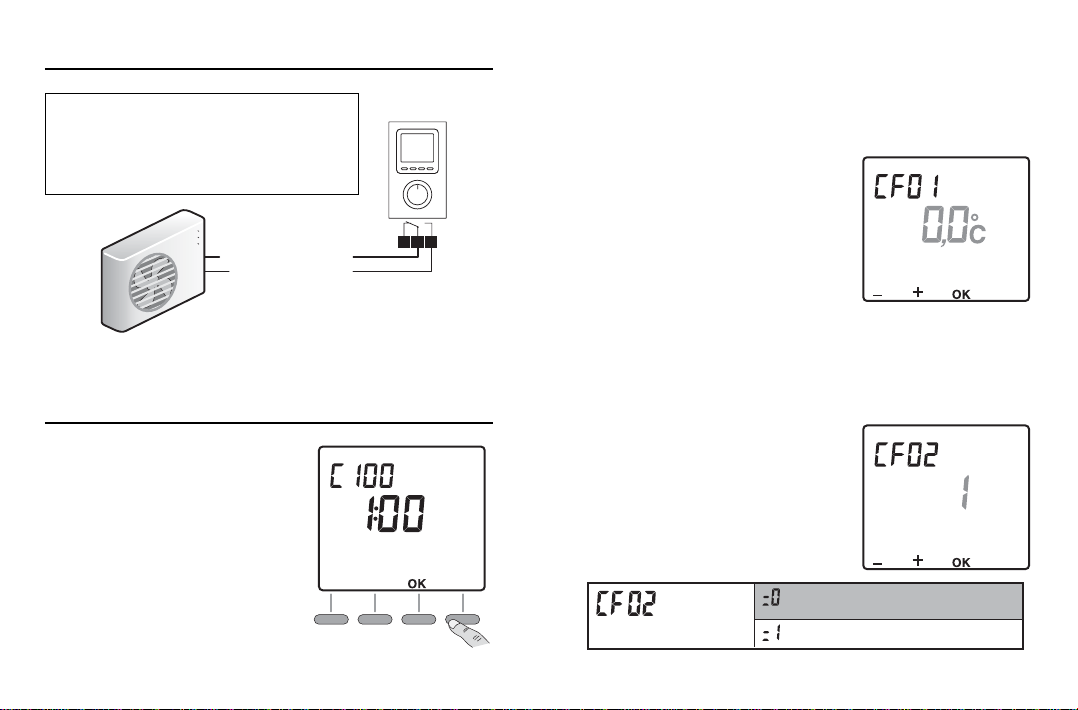

CF01 - Correction de la mesure de la
température ambiante
S’il existe un écart entre
la température constatée
(thermomètre) et la température
mesurée et affichée par l’appareil,
ce menu permet d’agir sur la
mesure de la sonde de façon à
compenser cet écart (de -4°C à
+4°C par pas de 0,1°C).
Appuyez sur +ou -pour effectuer votre choix, sur OK
pour valider et passer au menu suivant.
CF02 - Choix de l’affichage de la température
en mode AUTO
Appuyez sur +ou -pour effectuer votre choix, sur OK
pour valider et passer au menu suivant.
Mise en service
Raccordement PAC
123
RCT
Entrée thermostat
de la PAC
L’entrée change-over de la PAC
n’est pas pilotée par le thermostat.
PAC
Par souci de clarté, les schémas réalisés sont à retenir
dans leur principe. N'y figurent pas les protections et
autres accessoires exigés par les normes.
La norme UTE C15-100 et les règles de l'art doivent être
respectées. Il est nécessaire que les appareils connectés
ou environnants ne créent pas de perturbations trop fortes
(directives CEE 2004/108/CE).
Affichage permanent de la consigne
Température affichée
Affichage permanent de la
température ambiante

- 9 -
CF04 - Hystérésis de la
régulation
Ce menu n’est accessible que si
CF03= 0
Réglage de 0,2°C à 2°C par pas
de 0,1°C.
Le décalage est symétrique.
Exemple : Réglage = 0,4°C. Décalage = -0,2°C/+0,2°C.
Appuyez sur +ou -pour effectuer votre choix, sur OK
pour valider et passer au menu suivant.
CF05 - Fonctionnement
ECO en mode Froid (COOL)
Appuyez sur +ou -pour effectuer votre choix, sur OK
pour valider et passer au menu suivant.
Pour sortir du mode “Mise en service”, tournez le
bouton.
Arrêt
Fonctionnement ECO
en mode froid Régulation par le thermostat
- 8 -

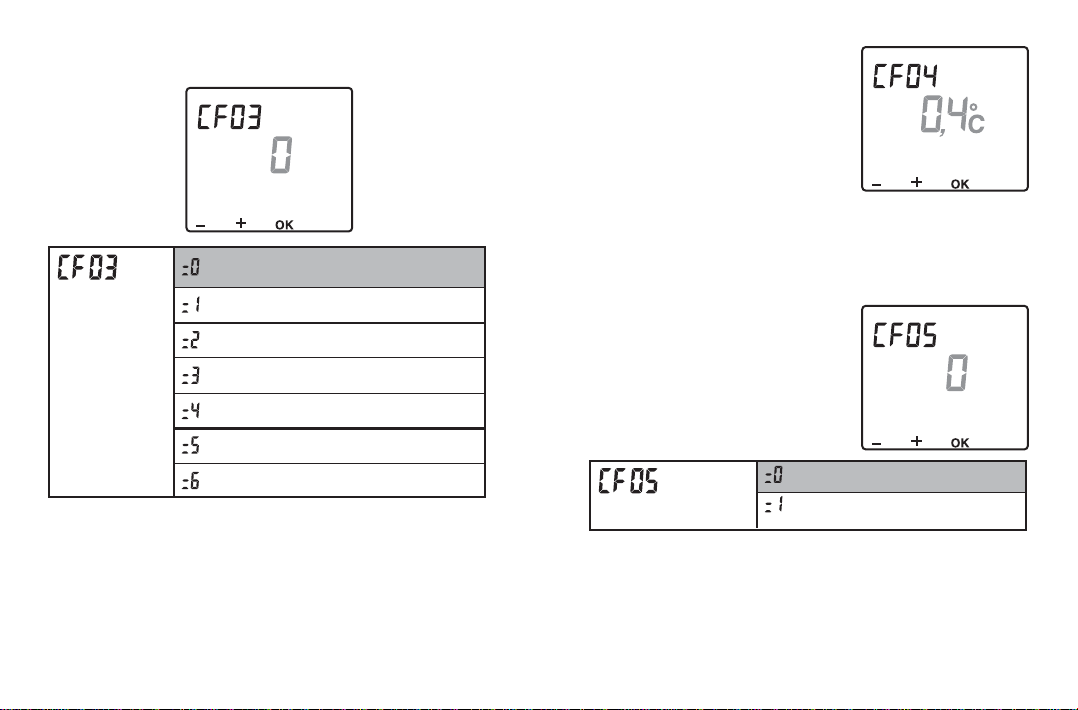

CF03 - Choix du type de régulation
Appuyez sur +ou -pour effectuer votre choix, sur OK
pour valider et passer au menu suivant.
Tout ou rien
Choix du type de
régulation P.I. Application radiateur 15 min.
P.I. Application radiateur 30 min.
P.I. Application radiateur 45 min.
P.I. Application radiateur 60 min.
P.I. Plancher 30 min.
P.I. Plancher 60 min.
P.I. : Proportionnelle intégrale

- 11 -
Tournez le bouton sur .
Les jours clignotent.
Appuyez sur +ou -pour effectuer
votre choix, sur OK pour valider et
passer auréglage suivant.
Recommencez les opérations pour
régler les heures et les minutes.
Tournez le bouton pour sortir du
mode de réglage.
Pour basculer du mode Chaud
(HEAT) au mode Froid (COOL),
à partir des modes , ou AUTO,
appuyez 3secondes sur la
touche HEAT/COOL.
L'entrée change-over de la PAC
n'est pas pilotée par le
thermostat, basculez-la
manuellement.
Réglage Hors-gel ( )
Tournez le bouton sur .
Mode Chaud : réglage de 5°C à 15°C (7°C par défaut)
Changement mode Chaud/Froid
Réglage des températures (consignes)
Mise à l’heure
Jour
HeuresMinutes
- 10 -

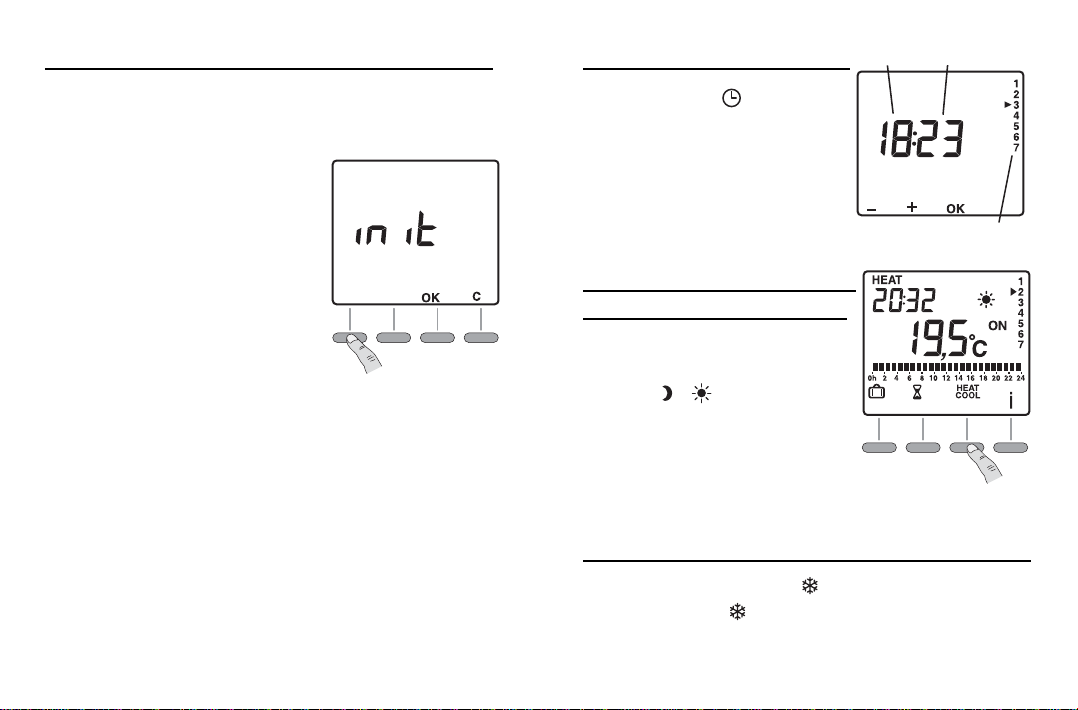

Vous pouvez faire une initialisation générale pour reve-
nir aux paramètres réglés en usine :
- les réglages installateur (en grisé dans les menus
de mise en service),
- les températures de consigne,
- la programmation par défaut.
Tournez le bouton sur Arrêt et
appuyez 10 secondes sur la touche
de gauche jusqu’à afficher init.
Appuyez sur OK pour valider ou
sur Cpour annuler.
Retour à l’affichage du mode arrêt.
10 sec.
Retour aux réglages initiaux

- 13 -
A la mise en service, le programme “Confort de 6h à
23h” est appliqué à tous les jours de la semaine.
Pour modifier la programmation, tournez le bouton sur
PROG.
Le 1er créneau horaire clignote.
Programmation rapide :
Pour appliquer le même programme au jour suivant,
maintenez appuyée la touche OK environ 3secondes
jusqu’à afficher le programme du jour suivant.
Tournez le bouton pour sortir du mode de programma-
tion.
Programmation
1h
d'économie 1h
de confort Aller au prochain
changement
duprogramme
Validation
et passage
au jour suivant
1er
créneau
horaire
Heure du
créneau consulté Jour
Ex :
Mode chaud
Profil du
programme
- 12 -
Mode Froid :
Le thermostat ne commande pas la PAC, la demande
de Hors gel se traduit par de l’arrêt.
Basculez manuellement le thermostat et la PAC en
mode Chaud.
Tournez le bouton pour sortir du mode de réglage.
Réglage Economie ( )
Tournez le bouton sur :
Mode Chaud : réglage de 10 à 30°C (16°C par défaut)
Mode Froid : réglage de 18 à 35°C (28°C par défaut)
Appuyez sur +ou -pour effectuer votre choix.
Tournez le bouton pour sortir du mode de réglage.
Réglage Confort ( )
Tournez le bouton sur :
Mode Chaud : réglage de 10 à 30°C (20°C par défaut)
Mode Froid : réglage de 18 à 35°C (24°C par défaut)
Appuyez sur +ou -pour effectuer votre choix.
Tournez le bouton pour sortir du mode de réglage.
Le réglage de la consigne Economie en mode Froid
n’est accessible que si CF05=1, voir menu “Mise en
service”. Si CF05=0, l’écran affiche “- - - -”. A la fin de la programmation du mode Chaud, vous
accédez à la programmation du mode Froid.

- 15 -
Mode absence
Ce mode permet de régler une
température (de 5 à 15°C) pour une
durée réglable de 1 à 365 jours.

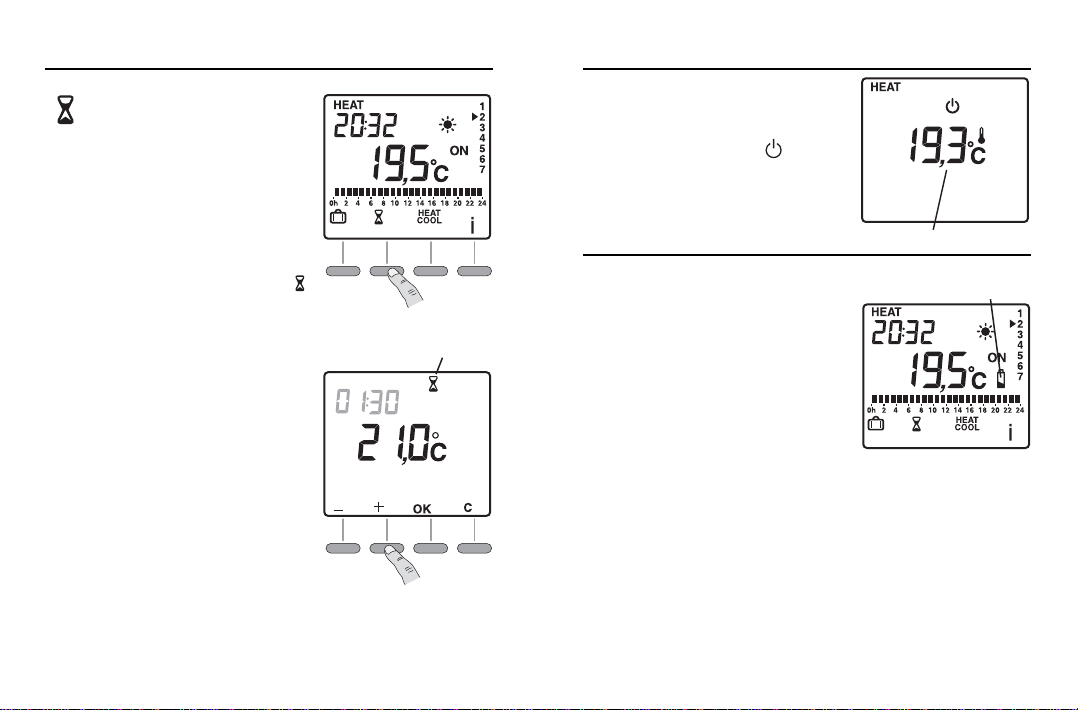

A partir du mode automatique
(AUTO), appuyez sur la touche .
Le nombre de jours clignote.
Appuyez sur +ou -pour régler le
nombre de jours.
Exemple : départ le 10 Janvier,
retour le 19 Janvier, indiquez
9 jours.
Le fonctionnement automatique
reprendra le 19 Janvier à 00h00.
Validez par OK.
La température clignote.
Appuyez sur +ou -pour régler la
température.Validez par OK.
Pour annuler le mode absence (exemple : retour anti-
cipé), appuyez sur la touche Cou tournez le bouton.
En mode Froid (COOL), le mode absence met la PAC
en arrêt. Pas de réglage de consigne possible.
L’écran affiche “- - - -”.
- 14 -
Tournez le bouton sur AUTO.
A la mise en service, la température de consigne
s’affiche.
Appuyez sur la touche ipour afficher la température
mesurée par le thermostat (le symbole apparaît au-
dessus du °C).
• Il est possible d’inverser l’affichage de la température
(menu CF02 de la mise en service) :
- mode automatique : température mesurée
- appui sur la touche i: température de consigne
• Si vous ne souhaitez pas suivre un programme, vous
pouvez passer en Economie permanent (bouton sur ),
Confort permanent ( ) ou Hors-gel permanent ( ).
Mode automatique
Mode
absence
Mode manuel température
(de 30 minutesà 72 heures)Choix dumode Chaud/Froid (appui 3 secondes)
Heure
Consigne en
cours(ex : confort)
Jour
Demande de
chaud oude froid
Température
de consigne

- 17 -
Pour mettre en arrêt le chauffage
(en été, par exemple).
Tournez le bouton sur .
Le thermostat affiche la
température ambiante mesurée.
A partir du moment où le symbole
d’usure des piles apparaît, vous
disposez d’environ 3mois pour
changer celles-ci (2 piles alcalines
1,5V de type LR03ou AAA).
Des précautions sont à prendre :
- respecter les polarités +/- lors
de la mise en place dans
l’appareil,
- ne pas jeter les piles usées n’importe où (dans un
souci de respect de l’environnement, vous devez
rapporter les piles usées dans un lieu de collecte),
- ne pas les recharger,
- vous avez environ 45 secondes pour changer les
piles avant que le réglage de l’heure ne soit remis à
zéro (dans ce cas, refaire le réglage de l’heure et
du jour).
Changer les piles
Symbole d'usure
despiles
Température mesurée
Mode arrêt
- 16 -
( ) Pour une durée réglable
de 30 minutes à 72 heures
Ce mode permet de régler une
température de consigne pour
une durée donnée.
A partir du mode automatique
(AUTO), appuyez sur la touche .
La durée du mode manuel clignote.
Appuyez sur +ou -pour régler la
durée souhaitée (ex : 1h30).
Validez par OK.
La température clignote.
Appuyez sur +ou -pour régler la
température.
Validez par OK.
Pour annuler le mode manuel,
appuyez sur la touche Cou tournez le bouton.
Mode manuel
Mode manuel
en cours

L’objectif de ce chapitre est de vous aider à résoudre rapide-
ment les problèmes les plus courants que vous pourriez ren-
contrer sur votre produit lors de l’utilisation.
En cas de doute, si le problème persiste ou s’il ne se trouve
pas dans cette liste, contactez votre installateur.
Rien n’apparaît sur l’écran du boîtier d’ambiance.
Il n’y a pas d’alimentation.
Vérifiez les piles (et leur sens).
La température affichée ne correspond pas à la
température mesurée dans la pièce (thermomètre).
Reportez-vous au menu CF01 de la mise en service.
Votre système de chauffage/clim est en arrêt.
La molette est restée sur , PROG ou .
Mettre la molette sur une autre position.
L’écran affiche 4 tirets“- - - -”. L’appareil est en arrêt.
3 possibilités :
- vous êtes en absence en mode Froid (COOL),
- la température Economie n’est pas régulée en mode
COOL (menu CF05, mise en service),
- vous êtes en Hors-gel en mode froid
(Voir § Réglage des températures).
Le thermostat continue à demander du chauffage alors
que la consigne demandée est atteinte.
Ce n'est pas un dysfonctionnement. Ceci est lié au type de
régulation utilisé. Ce fonctionnement est limité en durée et
n'entraîne pas de surconsommation.
- 18 - - 19 -
• Alimentation par 2 piles alcalines 1,5, type LR03ou
AAA (fournies), autonomie supérieure à 2 ans en
utilisation normale
• Isolement classe II
• Sortie contact inverseur 2A max., 230 V
• Action de type 1.C (micro-interruption)
• Régulation de type proportionnelle intégrale (base
de temps 15 mn) ou régulation tout ou rien.
• Dimensions : 135 x 81 x 22 mm
• Indice de protection : IP 30
• Fixation murale ou sur boîte d’encastrement
• Installation en milieu normalement pollué
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
Caractéristiques Aide

- 21 -- 20 -
Description
Current mode
(HEAT or COOL) Current mode
(e.g. comfort)
Current day
Battery level
indicator
Program
profile
Adjustment
buttons
Time
Temperature
(set or measured)
Automatic mode
Comfort
Time
setting
Programming
Economy
Frost
Protection
Shutdown
Information
button
Contents
INSTALLATION
Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Mountings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Connection Heat pump . . . . . . . . . . . . . . . . . . . 24
Starting up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Return to the initial settings . . . . . . . . . . . . . . . 28
USE
Time Setting . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Changing the operating mode
Heating/Cooling . . . . . . . . . . . . . . . . . . . . . . . . . 29
Setting the temperatures . . . . . . . . . . . . . . . . . . 29
Programming . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Automatic mode . . . . . . . . . . . . . . . . . . . . . . . . . 32
Absence mode . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Manual mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Shutdown mode . . . . . . . . . . . . . . . . . . . . . . . . . 35
Changing the batteries . . . . . . . . . . . . . . . . . . . . 35
Characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Help . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

- 23 -
- 22 -
As the temperature measuring probe is in the unit, you
must install the thermostat flush-mounted box:
- on an accessible wall at a height of 1.50 m,
- away from heat sources (fireplaces, sunlight) and
draughts (windows, doors).
IMPORTANT: Do not install the thermostat on a wall
in contact with the outside or in an unheated room
(e.g. garage, etc.).
The sleeve output in the recess mounting box must
be plugged (mastic) in order to avoid unwanted air
movements that would distort the probe measurement.
Location
approx 1.50 m
min. 20 cm
Lift off the cover by using
a screwdriver.
Remove the batteries supplied
with the unit (using the
screwdriver).
Connect the control wires (see next section) then place
the thermostat on the wall.
Secure it using the
screws and pegs or fit
onto a flush-mounted
box (➊, distance
between centres
60 mm).
Partitions (➋) that can be removed
by pliers are provided for passing the
connection wires if required.
Fit the batteries back, ensuring that they
are correctly fitted.
Mountings
AUTO
PROG
1 2 3
2
2
AUTO
PROG
PRO

- 25 -
CF01 - Correction of room temperature
measurement
If there is a difference between the temperature noted
(thermometer) and the temperature measured and dis-
played by the unit, the menu acts
on the measurement of the probe
so as to compensate for this diffe-
rence (from -4°C to +4°C in steps
of 0.1°C).
Press +or -to make your choice,
OK to confirm it and go to the
next menu.
CF02 - AUTO mode temperature display
option
Press +or -to make your choice,
OK to confirm it and go to the
next menu.
Starting up
- 24 -
Connection Heat pump
123
RCT
Thermostat input
of the heat pump
The change-over input of the heat pump is not
controlled by the thermostat.
Heat
pump
The diagrams provided are simplified for greater clarity.
The protective devices and other accessories required
by the standards are not illustrated. Standard UTE C15-
100 and good practice must be complied
with.Connected or nearby equipment must not generate
excessive interference (directive 2004/108/CE).
Turn the knob to Shutdown and
press the right-hand button for
5 seconds until C100 x:xx is
displayed (maintenance menu
reserved for the installer).
Press OK.
The screen displays CF01.
5 sec. Continuous display of the set-point
Temperature displayed
Continuous room temperature
display

- 27 -
CF04 - Control hysteresis
You can only access this menu if
CF03= 0
Adjustable from 0.2°C to 2°C by
increments of 0.1°C
The shift is symmetrical.
Example: Setting = 0.4°C.
Shift = -0.2°C/+0.2°C.
Press +or -to make your choice, OK to confirm it and
go to the next menu.
CF05 - ECO operation in
COOL mode
Press +or -to make your choice, OK to confirm it and
go to the next menu.
Turn the knob to exit the “Starting up” mode.
Shutdown
ECO operation in
COOL mode Control by the thermostat
- 26 -
CF03 - Choosing the operating mode
Press +or -to make your choice, OK to confirm it and
go to the next menu.
On / Off regulation
Choosing the
operating mode P.I. application radiator 15 min.
P.I. application radiator 30 min.
P.I. application radiator 45 min.
P.I. application radiator 60 min.
P.I. Floor 30 min.
P.I. Floor 60 min.
P.I. : Proportionnal-integral

- 29 -
Turn the knob to .
The days flash.
Press +or -to make your
choice, OK to confirm it and go
to the next setting.
Repeat the operations to set
the hours and minutes.
Turn the knob to exit the setting mode.
To switch from HEAT mode to
(COOL) mode,
from the , or AUTO modes,
press the HEAT/COOL button for
3seconds.
The change-over input of the heat
pump is not controlled by the
thermostat.You have to switch over manually.
Frost Protection setting ( )
Turn the knob to ( ).
Heat mode: setting from 5°C to 15°C (7°C by default)
Setting the temperatures (set-points)
Time Setting
Day
HoursMinutes
- 28 -
You can carry out a general reset toreturn to the factory
settings:
- the installer settings (grayed out on the start up
menus),
- set-point temperatures,
- default program.
Turn the knob to Shutdown then
press the left-hand button for
10 seconds until init is displayed.
Press OK to confirm or Cto
cancel.
Return to the shutdown mode
display.
10 sec.
Return to the initial settings
Changing the operating
mode Heating/cooling

When starting up, the “Comfort mode from 6am
to 11pm” program is applied to all the days of the week.
To change the programming, turn the knob to PROG.
The 1st time slot flashes on and off.
Quick programming:
To apply the same program to the following day, press
and hold the OK button for approximately 3seconds
until the program of the following day is displayed.
Turn the knob to exit the programming mode.
Programming
Economy mode
for 1 hourComfort
for 1 hour
Go to the next
program change
Confirm and go to
the next day
1sttime
slot
Day
Ex :
Heat mode
Program
profile
Time slot
consulted
- 31 -- 30 -
Cool mode:
The thermostat does not control the heat pump,
the Frost Protection request shuts down the system.
Manually switch the thermostat and heat pump to
Heat mode.
Turn the knob to exit the setting mode.
Economy setting ( )
Turn the knob to :
Heat mode: setting from 10°C to 30°C (16°C by default)
Cool mode: setting from 18°C to 35°C (28°C by default)
Press + or - to make your choice.
Turn the knob to exit the setting mode.
Comfort setting ( )
Turn the knob to :
Heat mode: setting from 10°C to 30°C (20°C by default)
Cool mode: setting from 18°C to 35°C (24°C by default)
Press + or - to make your choice.
Turn the knob to exit the setting mode.
The setting of the Economy set-point in Cool mode
can only be accessed if CF05=1, see “Starting up”
menu. If CF05=0, the screen displays “- - - -”.
At the end of the Heat mode programming, you
access the Cold mode programming.

Absence mode
This mode is used to set a tempe-
rature (5 to 15°C) for a period that
can be set from 1 to 365 days.
From the automatic mode (AUTO),
press the button.
The number of days flash on and
off.
Press +or -to set the number of
days.
Example: leaving on 10 January,
returning on 19 January, indicate 9
days.
Automatic operation will restart on
19 January at 00.00 h.
Press OK to confirm.
The temperature flashes onand off.
Press +or -to set the temperature.
Press OK to confirm.
To cancel the absence mode (e.g. when returning
early), press the Cbutton or turn the knob.
In COOL mode, the absence mode shuts down the
heat pump. No set-point setting possible.
The screen displays “- - - -”.
- 33 -
Turn the knob to AUTO.
When starting up, the set-point temperature is displayed.
Press the ibutton to display the temperature measured
by the thermostat (the symbol is displayed above
the °C).
• The temperature display can be reversed
(CF02 start up menu):
- automatic mode : measured temperature
- press i : set-point temperature
• If you do not want to use a program, you can go to
continuous Economy mode (knob turned to ),
continuous Comfort mode ( ) or continuous Frost
Protection mode ( ).
Automatic mode
Absence
mode
Comfort or economy
manual mode
(up to program change)
Manual temperature mode
(from 30 minutesto 72 hours)
Time
Current setting
(e.g. comfort)
Day
Heating
demand
mode
Measured
temperature
- 32 -

To shut down the heating
(in summer, for example).
Turn the knob to .
The thermostat displays the room
temperature measured.
From the moment the battery level
symbol appears, you have around
3months to change them
(2 LR03or AAA-type 1.5 V
alkaline batteries).
The following precautions must
be respected:
- ensure that the +/- polarities are correct when the
batteries are fitted into the unit,
- do not dispose of used batteries in unauthorized
places (you should respect the environment by
taking the batteries to a suitable collection site),
- do not recharge them,
- you have approximately 45 seconds to change
the batteries before the time setting is reset to zero
(in this case, reset the time and date).
Changing the batteries
Battery level
symbol
Measured temperature
Shutdown mode
- 35 -
( ) For a period that can
be set from 30 minutes to
72 hours
This mode is used to set a
set-point temperature for a given
period.
From the automatic mode (AUTO),
press the button.
The manual mode duration flashes.
Press + or - to set the period
required (e.g. 1.5 hours).
Press OK to confirm.
The temperature flashes.
Press +or -to set the temperature.
Press OK to confirm.
To cancel the manual mode, press
the Cbutton or turn the knob.
Manual mode
Manual mode is
the current mode
- 34 -

The purpose of this section is to help you quickly solve the
most common problems that you may encounter with your
product during use.
If you're unsure, or if the problem persists or isn't in this list,
contact your installer.
Nothing is displayed on the room unit screen.
There is no power supply.
Check the batteries (and their polarity).
The temperature displayed does not match the tempera-
ture measured in the room (thermometer).
Refer to the CFO1 menu in the start-up operation.
Your heating/air-conditioning system is off.
The selector knob is still on , PROG or .
Turn the knob to another position.
The screen displays 4 dashes“- - - -”.The unit is off.
3 possibilities:
- the absence function is set in COOL mode,
- the Economy temperature is not regulated in COOL mode
(CF05 menu, start-up),
- Frost Protection mode in COOL mode
(§ setting the temperatures).
The thermostat continues to request heating although the
set-point requested has been reached.
This is not a malfunction. It is related to the type of regulation
used.This operation is of limited duration and does not lead to
over-consumption.
Help
- 37 -
• Power supplied by two LR03or AAA-type 1.5 V
alkaline batteries (supplied), autonomy greater than
2 years for normal use
• Class II insulation
• Change-over contact output, 2 A max., 230 V
• Type 1.C action (brownout)
• Built-in proportional control, time basis 15 min.,
or On/Off regulation
• Dimensions: 135 x 81 x 0.87 in
• Protection index: IP 30
• Wall mounting or on flush-mounted box
• Installation in an environment with normal pollution
levels
• Storage temperature: -10°C to +70°C
• Operating temperature: 0°C to +40°C
Characteristics
- 36 -

- 39 -- 38 -
