Elko iNels RFDA-73M/RGB User manual

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
1/10
RFDA-73M/RGB RFDA-73M/RGB
☺
☺
☺
☺

☺
RFRP-20
Characteristics /
• The dimmer for LED strips is used for independent control of 3 single-color LED strips or one
RGB LED strip.
• The expanded selection of control modes enables it to be combined with:
a) Detectors, Controllers and System units iNELS RF Control
b) by control signal 0(1)-10V
c) by connecting to iNELS BUS using a DAC ballast.
• The unit‘s three-module design with switchboard mounting enables connection of dimmed
load 3x 5A, which represents:
a) single-color LED strip 7.2 W (ELKO Lighting) - 3x 8 m
b) RGB LED strip 14.4 W (ELKO Lighting) - 10 m.
• 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• The dimmer may be controlled by up to 25 channels (1 channel represents 1 button on the
controller).
• The power supply of the unit is in the range of 12-24 V DC, and is indicated by a green LED.
• The package includes an internal antenna AN-I, in case of locating the unit in a metal switch-
board, you can use the external antenna AN-E for better signal reception.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
• You will find more on light sources and dimming options at www.elkoep.com/solutions.
Assembly /
mounting into switchboard
Connection of an LED strip /
RGB strip Single LED
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards reinforced concrete metal partitions common glass
RF WHITE
-+-+-+-++
RED GREEN BLUE MASTER 10V
GND -+-+-+Un
WW W
+ 12-24 V DC
-+-+-+-++
RED GREEN BLUE MASTER 10V
RED GREEN BLUE
GND -+-+-+Un
RGB
+ 12-24 V DC
RF RGB
RF COLOR
For more information, see “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Charakteristika
• Stmívač pro LED pásky slouží pro nezávislé ovládání 3 jednobarevných LED pásků nebo jednoho
RGB LED pásku.
• Rozšířená volba režimů ovládání jej umožnuje kombinovat s:
a) Detektory, Ovladači a Systémovými prvky iNELS RF Control
b) ovládacím signálem 0(1)-10V
• 3 modulové provedení prvku s montáží do rozvaděče umožnuje připojení stmívané zátěže 3x 5A
což představuje:
a) jednobarevný LED pásek 7.2 W (ELKO Lighting) - 3x 8 m
b) RGB LED pásek 14.4 W (ELKO Lighting) - 10 m.
• 6 světelných funkcí - plynulý náběh nebo doběh s časovým nastavením 2s-30 min.
• Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední
nastavenou hodnotu.
• Stmívač může být ovládán až 32 kanály (1 kanál představuje jedno tlačítko na ovladači)
• Napájení prvku je v rozsahu 12-24V DC a je signalizováno zelenou LED.
• Součástí balení je interní anténa AN-I , v případě umístění prvku do plechového rozvaděče, pro
zlepšení signálu můžete použít externí anténu AN-E.
• Možnost nastavení stavu paměti při výpadku proudu.
• U prvků označených jako iNELS RF Control2(RFIO2) je možné nastavit funkci opakovače (repea-
teru) prostřednictvím servisního zařízení RFAF/USB.
• Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prv-
kem lze použít opakovač signálu RFRP-20 nebo prvky s protokolem RFIO2, které tuto funkci podporují.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control2(RFIO2).
• Víc o světelných zdrojích a možnostech stmívání naleznete www.elkoep.cz/reseni.
Montáž
montáž do rozvaděče
Zapojení LED pásku
/ pásek
Prostup radiofrekvenčních signálů různými stavebními materiály
cihlové zdi dřevěné konstrukce se sádrokart.
deskami vyztužený beton kovové přepážky běžné sklo
Podrobnější informace naleznete v Instalačním manuálu iNELS RF Control:
https://www.elkoep.cz/katalogy
• The dimmer for LED strips is used for independent control of 3 single-color LED strips or one
RGB LED strip.
• The expanded selection of control modes enables it to be combined with:
a) Detectors, Controllers and System units iNELS RF Control
b) by control signal 0(1)-10V
• The unit‘s three-module design with switchboard mounting enables connection of dimmed
load 3x 5A, which represents:
a) single-color LED strip 7.2 W (ELKO Lighting) - 3x 8 m
b) RGB LED strip 14.4 W (ELKO Lighting) - 10 m.
• 6 light functions - smooth increase or decrease with time setting 2s-30 min.
• When switched off, the set level is stored in the memory, and when switched back on, it returns
to the most recently set value.
• The dimmer may be controlled by up to 32 channels (1 channel represents 1 button on the
controller).
• The power supply of the unit is in the range of 12-24 V DC, and is indicated by a green LED.
• The package includes an internal antenna AN-I, in case of locating the unit in a metal switch-
board, you can use the external antenna AN-E for better signal reception.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function
via the RFAF/USB service device.
• Range up to 160 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
• You will find more on light sources and dimming options at www.elkoep.com/solutions.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
RFDA-73M/RGB
Un STAT.
MODE
RED GREEN
BLUE FREQ.
PROG
TERM 1-10V
TERM 1-10V
RF WHITE
RF COLOR
RF RGB
1:xxxxx1 2:xxxxx2 3:xxxxx3
1.
2.
3.
4.

1 x
3
PROG > 1s
1 x
2
PROG < 1s
1 x
4
5.
6.
2/10
1
MODE
Indication, manual control, settings /
LED Un
LED STATUS
antenna connector /
button /
• LED Un - green - Supply voltage indication.
• LED STATUS - red - indication of the device status.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG
button for less than 1s.
• Programming is performed by pressing the PROG
button for more than 1s.
In the programming and operating mode, the LED on
the component lights up at the same time each time
the button is pressed - this indicates the incoming
command.
MODE
TERM 1-10V
TERM 0-10V
RF WHITE
RF COLOR
RF RGB
Mode RF RGB
- function CIRKUS
Mode RF COLOR
-function CIRKUS
Mode RF WHITE
- light scene function 1
- light scene function 2
- light scene function 3
- light scene function 4
- sunrise function
- sunset function
- function ON/OFF
- function switch off
Mode RF THERM 0-10V
Mode RF THERM 1-10V
Modes, programming and control /
RF RGB
Description of mode RF RGB /
This mode enables control of color and brightness of LED RGB strips.
The default colors for the RF transmitter button are fixed.
Note: The RF RGB mode can be controlled only by:
- RF controllers: RFWB-40, RF KEY and RFIM-40.
- RF System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Programming /
Using a screwdriver on
the MODE potentiom-
eter, set the required RF
RGB mode.
Press of programming
button on receiver
RFDA-73M/RGB for 1sec-
ond will activate receiver
RFDA-73M/RGB into pro-
gramming mode. LED is
flashing in 1s interval.
Pressing the upper left
button on the RF trans-
mitter programs the RF
RGB mode. The colors
are automatically as-
signed to the positions
of buttons of the RF
transmitter.
Press of programming
button on actuator
RFDA-73M/RGB shorter
then 1 second will fin-
ish programming mode
(LED switches off ).
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication pro-
tocol.
0524
012345
1. Adress number 3.
2. Setting the control mode.
3. Adress number 2.
4. Manual setting of colors for control
of MASTER in the RF COLOR mode.
5. Adress number 1.
6. Setting the frequency of the output
PWM for attaining the optimum
course of dimming.
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Indikace, manuální ovládání, nastavení
konektor pro anténu
tlačítko PROG
• LED Un - zelená - indikace napájecího napětí.
• LED STATUS - červená - indikace stavu prvku.
Indikace paměťové funkce:
zapnutá - LED 3x problikne.
vypnutá - LED 1x dlouze zasvítí.
• Manuální ovládní se provádí stiskem tlačítka PROG < 1s.
• Programování se provádí stiskem tlačítka PROG > 1s.
V programovacím a mazacím režimu při každém stisku
tlačítka ovladače současně dlouze zasvítí LED na prvku -
indikuje tim příjem povelu.
Režim RF RGB
- funkce CIRKUS
Režim RF COLOR
-funkce CIRKUS
Režim RF WHITE
- funkce světelná scéna 1
- funkce světelná scéna 2
- funkce světelná scéna 3
- funkce světelná scéna 4
- funkce východ slunce
- funkce západ slunce
- funkce ON/OFF
- funkce vypnout
Režim RF THERM 0-10V
Režim RF THERM 1-10V
Režimy, programování a ovládání RF ovladači
Popis režimu RF RGB
Tento režim umožňuje ovládání barvy a jasu LED RGB pásků.
Výchozí barvy pro tlačítka RF vysílače jsou pevně stanoveny.
Pozn.: Režim RF RGB lze ovládat jen:
- RF ovladači: RFWB-40, RF KEY a RFIM-40.
- Systémovými prvky: RF Touch, eLAN-RF-003 a eLAN-RF-Wi-003.
Programování
Pomocí šroubováku na
potenciometru MODE
nastavíme požadovaný
režim RF RGB.
Stiskem programovacího
tlačítka na prvku RFDA-
-73M/RGB na dobu 1s se
uvede prvek do progra-
movacího režimu. LED
bliká v intervalu 1s.
Stisk levého horního
tlačítka na RF ovladači
naprogramuje režim RF
RGB. Barvy se automa-
ticky přiřadí na pozice
tlačítek RF ovladače.
Stiskem programovacího
tlačítka na prvku RFDA-
-73M/RGB na dobu kratší
než 1 vteřina se ukončí
programovací režim
(LED zhasne).
Kompatibilita
Prvek lze kombinovat se všemi systémovými prvky, ovladači a prvky systému
iNELS RF Control a iNELS RF Control2.
K prvku lze přiřadit i detektory označených komunikačním protokolem iNELS
RF Control2(RFIO2).
1. Adresa číslo 3.
2. Nastavení režimu ovládání.
3. Adresa číslo 2.
4. Manuální nastavení barev pro ov-
ládání MASTER v režimu RF COLOR.
5. Adresa číslo 1.
6. Nastavení frekvence výstupní PWM
pro dosažení optimálního průběhu
stmívání.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
Function programmable in the RF RGB mode /
Function CIRCUS /
Description of CIRCUS /
In the RF RGB mode, it is possible to activate the CIRCUS function, which enables automatic spillo-
ver of RGB colors.
Activating the function /
RF controllers: start the function by simultaneous short press of the upper right and lower left but-
tons on the RF transmitter. The order of releasing the buttons does not matter.
Terminate the CIRCUS function by pressing any button. This simultaneously activates the RF RGB
mode.
System units:
starting the function is specified in the instruction manual of the given RF control unit.
1 3
2 4
Control /
1 - R - red /
2 - G - green /
3 - B - blue /
4
- MASTER
Setting the brightness of output R, G, B is performed by a long press
of the required button on the RF transmitter.
By a short press of the button on the RF transmitter, the applicable
output to the set brightness switches on/off.
A long press of button 4 - MASTER starts the brightness settings of
all outputs simultaneously. A short press switches on/off all outputs
simultaneously to the set brightness.
Underlined RF address no. 1 listed on the front panel is used to con-
trol the actuator RFDA-73M/RGB with RF control units in the RF RGB
mode.
1
2
3

1 x
3
PROG > 1s
1 x
2
PROG < 1s
1 x
4
1 3
2 4
1
MODE
RF COLOR

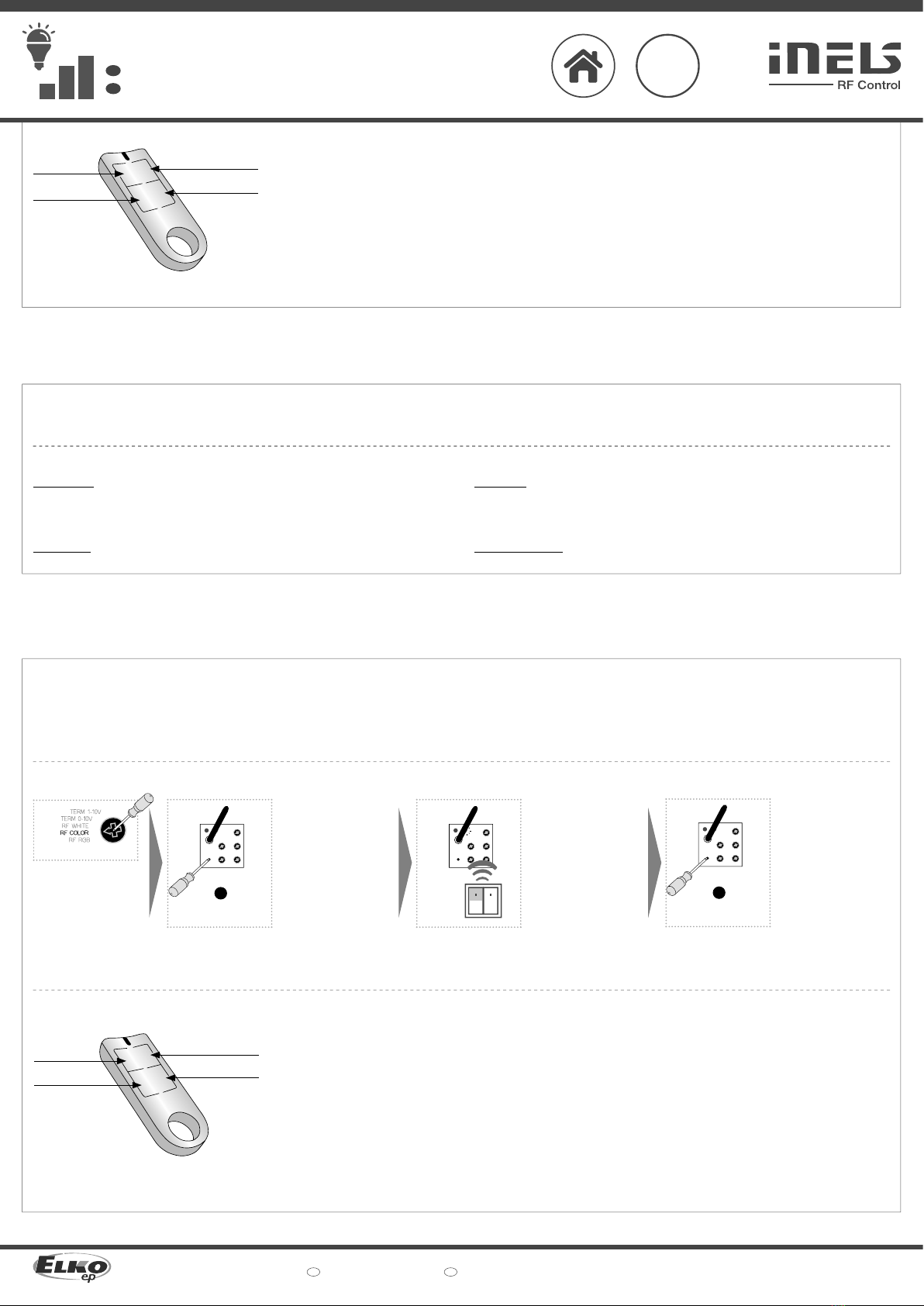

Description of RF COLOR mode /
This mode enables control of color and brightness of LED RGB strips.
The colors for the RF controller buttons are not fixed.
Note: The RF COLOR mode can be controlled only by:
- RF controllers: RFWB-40, RF KEY and RFIM-40.
- System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Programming /
Using a screwdriver on
the MODE potentiom-
eter, set the required RF
COLOR mode.
Press of programming
button on receiver RFDA-
73M/RGB for 1 second
will activate receiver
RFDA-73M/RGB into pro-
gramming mode. LED is
flashing in 1s interval.
Pressing the upper left
button on the RF trans-
mitter programs the RF
COLOR. The position of
buttons is assigned auto-
matically.
Press of programming
button on actuator
RFDA-73M/RGB shorter
then 1 second will fin-
ish programming mode
(LED switches off).
Control /
4
- MASTER
Searching for a color - a long press of the required button of the
RF transmitter starts "spillover of colors". Releasing the button stores
the set color.
Switching on / off of the set color - a short press of the required but-
ton on the RF transmitter.
A short press of button 4 - MASTER switches on/off the color that is
set by potentiometers RED, GREEN and BLUE on the front panel of
the actuator.
A short press of a single button (1, 2 or 3) and consequent long press
of button 4 - MASTER set the brightness of the selected color.
Underlined RF address no. 1 listed on the front panel is used to
control the actuator RFDA-73M/RGB with RF control units in the RF
COLOR mode.
3/10
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Funkce nastavitelná v režimu RF RGB
Funkce CIRKUS
Popis funkce CIRKUS
V režimu RF RGB lze aktivovat funkci CIRKUS, která umožňuje automatické přelévání barev RGB.
Aktivace funkce
RF ovladači: funkci spustíte současným krátkým stiskem pravého horního a levého dolního tla-
čítka na RF ovladači. Na pořadí uvolnění tlačítek nezáleží.
Ukončení funkce CIRKUS provedete stiskem jakéhokoliv tlačítka. Tím se zároveň režim RF RGB
aktivuje.
Systémovými prvky: spuštění funkce je specifikováno v návodu daného Systémového prvku.
Ovládání
červená
zelená
modrá
Nastavení jasu výstupu R, G, B se provede dlouhým stiskem požado-
vaného tlačítka na RF ovladači.
Krátkým stiskem tlačítka na RF ovladači se zapíná / vypíná příslušný
výstup na nastavený jas.
Dlouhý stisk tlačítka 4 - MASTER spouští nastavení jasu všech výstupů
současně. Krátký stisk zapíná / vypíná všechny výstupy současně na
nastavený jas.
Pro ovládání prvku RFDA-73M/RGB Systémovými prvky v režimu RF
RGB slouží podtržená RF adresa č.1, uvedená na čelním panelu.
Popis režimu RF COLOR
Tento režim umožňuje ovládání barvy a jasu LED RGB pásků.
Barvy pro tlačítka RF ovladače nejsou pevně stanovená.
Pozn.: Režim RF COLOR lze ovládat jen:
- RF ovladači: RFWB-40, RF KEY a RFIM-40.
- Systémovými prvky: RF Touch, RF Pilot, eLAN-RF-003 a eLAN-RF-Wi-003.
Programování
Pomocí šroubováku na
potenciometru MODE
nastavíme požadovaný
režim RF COLOR.
Stiskem programovacího
tlačítka na prvku RFDA-
-73M/RGB na dobu 1s se
uvede prvek do progra-
movacího režimu. LED
bliká v intervalu 1s.
Stisk levého horního
tlačítka na RF ovladači
naprogramuje režim RF
COLOR. Pozice tlačítek se
přiřadí automaticky.
Stiskem programovacího
tlačítka na prvku RFDA-
-73M/RGB na dobu kratší
než 1 vteřina se ukončí
programovací režim
(LED zhasne).
Ovládání
Vyhledání barvy - dlouhý stisk požadovaného tlačítka RF ovladače
spustí "přelévání barev". Uvolnění tlačítka nastavenou barvu uloží.
Zapnutí / vypnutí nastavené barvy - krátkým stiskem požadovaného
tlačítka na RF ovladači.
Krátký stisk tlačítka 4 - MASTER zapne / vypne barvu, která je nastave-
ná potenciometry RED, GREEN a BLUE na čelním panelu prvku.
Krátký stisk jednoho tlačítka (1, 2 nebo 3) a následně dlouhý stisk tla-
čítka 4 - MASTER nastavuje jas zvolené barvy.
Pro ovládání prvku RFDA-73M/RGB Systémovými prvky v režimu RF
COLOR slouží podtržená RF adresa č.1, uvedená na čelním panelu.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
4/10
Function programmable in the RF COLOR mode /
Function CIRCUS /
Description of CIRCUS /
In the RF COLOR mode, it is possible to activate the CIRCUS function, which enables automatic
spillover of RGB colors.
Activating the function /
RF controllers: start the function by simultaneous short press of the upper right and lower left
buttons on the RF transmitter. The order of releasing the buttons does not matter.
Terminate the CIRCUS function by pressing any button. This simultaneously activates the RF
COLOR mode.
System units:
starting the function is specified in the instruction manual of the given RF control unit.

1 x
2

1 x
1
MODE
2
MODE
3
MODE
PROG < 1s
1 x
31
PROG > 1s
1 x

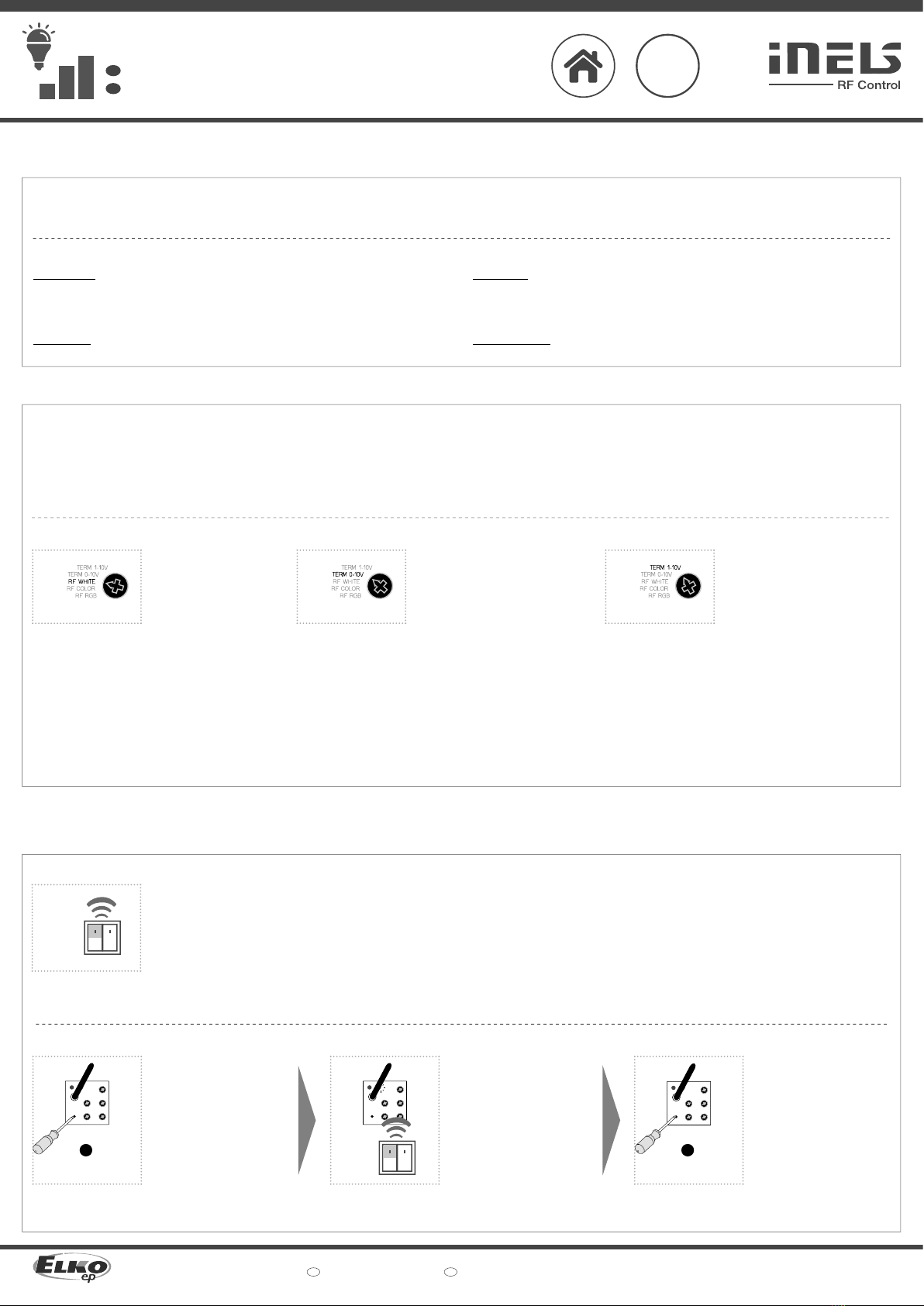

RF WHITE
Description of mode RF WHITE /
This mode enables use of 3 output channels for connecting 3 independent circuits of single-
color LED strips. RFDA-73M/RGB can be controlled as 3 independent actuators RFDA-71B.
Note: The RF WHITE mode can be controlled only by:
- RF controllers: RFWB-20, RFWB-40, RF KEY, RFIM-20 and RFIM-40.
- System units: RF Touch, RF Pilot, eLAN-RF-003 and eLAN-RF-Wi-003.
Setting the channel /
Programming channel 1:
Using a screwdriver on the MODE potentiometer, set
the RF WHITE mode.
Programming channel 2:
Using a screwdriver on the MODE potentiometer, set the THERM
0-10V mode.
Upon leaving the programming mode, it is necessary on the
MODE switch to set the RF WHITE mode back.
Programming channel 3:
Using a screwdriver on the MODE potentiometer, set the THERM
1-10V mode.
Upon leaving the programming mode, it is necessary on the
MODE switch to set the RF WHITE mode back.
Function programmable in the RF WHITE mode /
Light scene function 1/
Description of light scene 1 /
a) By pressing the programmed button for less than 0.5 s, the light illuminates; it
goes out by pressing again.
b) By pressing the programmed button for more than 0.5 s, fluid brightness regu-
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /off to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
A press of your selected button
on the RF transmitter assigns
the function light scene 1.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Funkce nastavitelná v režimu RF COLOR
Funkce CIRKUS
Popis funkce CIRKUS
V režimu RF COLOR lze aktivovat funkci CIRKUS, která umožňuje automatické přelévání barev RGB.
Aktivace funkce
RF ovladače: funkci spustíte současným krátkým stiskem pravého horního a levého dolního tla-
čítka na RF ovladači. Na pořadí uvolnění tlačítek nezáleží.
Ukončení funkce CIRKUS provedete stiskem jakéhokoliv tlačítka. Tím se zároveň režim RF COLOR
aktivuje.
Systémové prvky: spuštění funkce je specifikováno v návodu daného Systémového prvku.
Popis režimu RF WHITE
Tento režim umožňuje využít 3 výstupní kanály pro zapojení 3 nezávislých okruhů jednobarev-
ných LED pásků. RFDA-73M/RGB tak lze ovládat jako 3 nezávislé prvky RFDA-71B.
Pozn.: Režim RF WHITE lze ovládat:
- RF ovladači: RFWB-20, RFWB-40, RF KEY, RFIM-20 a RFIM-40.
- Systémovými prvky: RF Touch, RF Pilot, eLAN-RF-003 a eLAN-RF-Wi-003.
Nastavení kanálu
Programování kanálu 1:
Pomocí šroubováku na potenciometru MODE nastavte
režim RF WHITE. Programování kanálu 2:
Pomocí šroubováku na potenciometru MODE nastavte režim
THERM 0-10V.
Po ukončení programovacího režimu je nutno na přepínači MODE
nastavit zpět režim RF WHITE.
Programování kanálu 3:
Pomocí šroubováku na potenciometru MODE nastavte režim
THERM 1-10V.
Po ukončení programovacího režimu je nutno na přepínači MODE
nastavit zpět režim RF WHITE.
Funkce nastavitelné v režimu RF WHITE
Funkce světelná scéna 1
Popis funkce světelná scéna 1
a) Stiskem naprogramovaného tlačítka kratším než 0.5 s se rozsvítí svítidlo, dalším
stiskem zhasne.
b) Stiskem naprogramovaného tlačítka delším než 0.5 s dochází k plynulé regulaci
jasu. Po uvolnění tlačítka je intenzita jasu uložena do paměti a další krátké stisky
rozsvěcují / zhasínají svítidlo na tuto intenzitu.
c) Změnu intenzity je možné kdykoliv přenastavit delším stiskem naprogramova-
ného tlačítka.
Prvek si pamatuje nastavenou intenzitu jasu i po vypnutí napájení.
Programování
Stiskem programovacího tla-
čítka na RFDA-73M/RGB na
dobu 1 vteřiny uvede prvek
do programovacího režimu.
LED bliká v intervalu 1 vteřiny.
Stisk Vámi zvoleného tlačítka na
RF ovladači přiřadí funkci světel-
ná scéna 1.
Stiskem programovacího tla-
čítka na prvku RFDA-73M/RGB
na dobu kratší než 1 vteřina se
ukončí programovací režim.
LED zasvítí dle nastavené pa-
měťové funkce.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
5/10

1 x

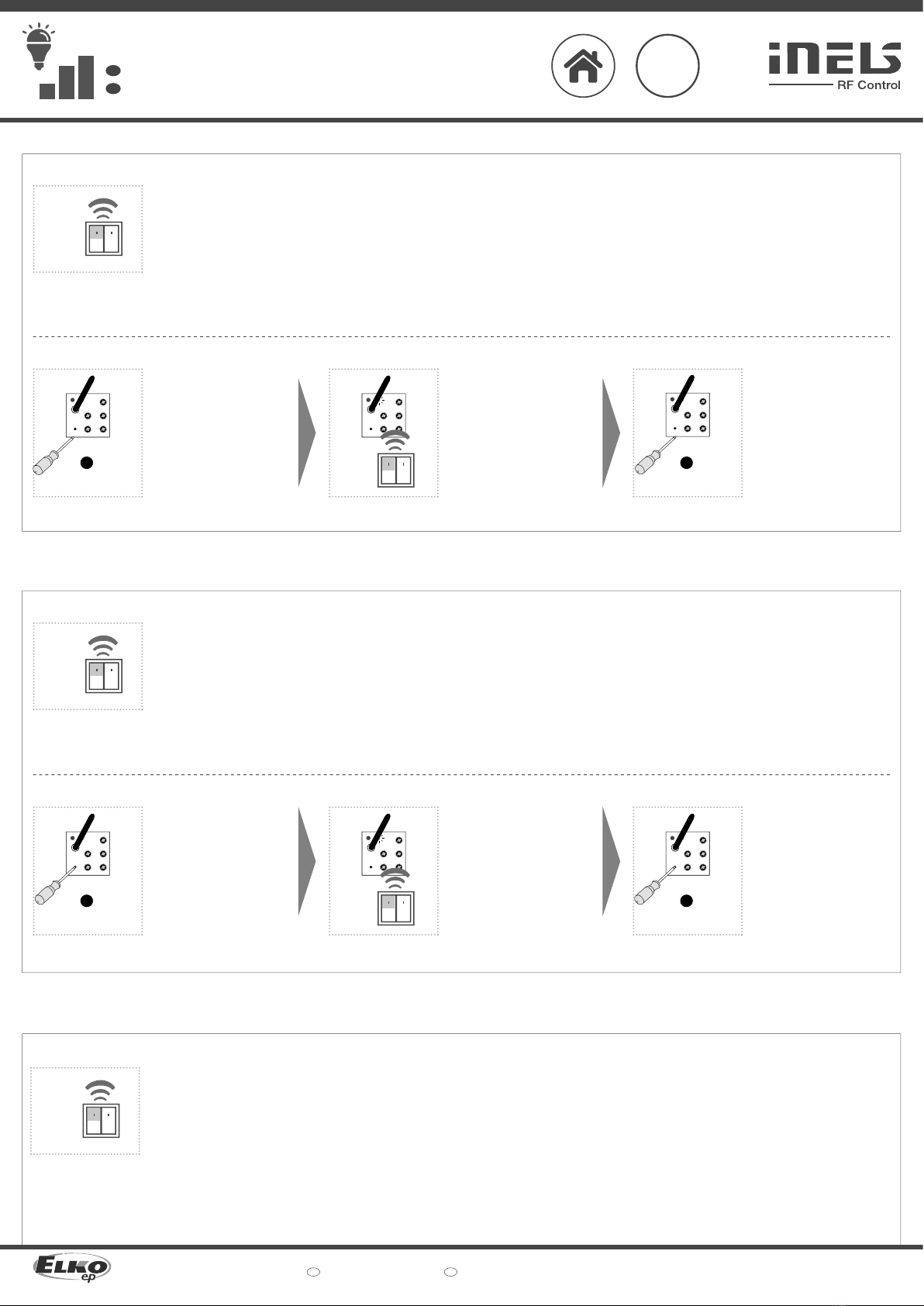

Light scene function 2 /
Description of light scene 2 /
a) By pressing the programmed button for less than 3 s, the light illuminates; it
goes out by pressing again.
b) In order to limit undesirable control of brightness, fluid brightness control oc-
curs only by pressing a programmed button for over 3 s. After releasing the but-
ton, the brightness level is saved in the memory, and pressing the button shortly
later will switch the light on/off to this intensity.
c) It is possible to readjust the change in intensity at any time by pressing the
programmed button for over 3 s.
The actuator remembers the adjusted value even after disconnecting from the
power supply.

1 x

1 x
2

3 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
Light scene function 3 /
Description of light scene 3 /
a) By pressing the programmed button for less than 0.5 s, the light fluidly illumi-
nates for a period of 3 s (at 100% brightness). By pressing the button shortly
again, the light will continuously switch off for 3 seconds.
b) By pressing the programmed button for more than 0.5 s, fluid brightness regu-
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /off to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Three presses of your selected
button on the RF transmitter as-
signs the function light scene 3
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Light scene function 4 /
Description of light scene 4 /
a) By pressing the programmed button for less than 0.5 s, the light illuminates.
By pressing the button shortly again, the light will continuously switch off for
3 seconds (at 100% brightness).
b) By pressing the programmed button for more than 0.5 s, fluid brightness regu-
lation will occur. After releasing the button, the brightness level is saved in the
memory, and pressing the button shortly later will switch the light on /off to
this intensity.
c) It is possible to readjust the change in intensity at any time by a long press of
the programmed button.
The actuator remembers the adjusted value even after disconnecting from the
power supply.
PROG < 1s
1 x
31
PROG > 1s
1 x
2

2 x
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Two presses of your selected
button on the RF transmitter as-
signs the function light scene 2
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Funkce světelná scéna 2
Popis funkce světelná scéna 2
a) Stiskem naprogramovaného tlačítka kratším než 3 s se rozsvítí svítidlo, dalším
stiskem zhasne.
b) Z důvodu zamezení nežádoucí regulace jasu dochází k plynulé regulaci jasu
až stiskem naprogramovaného tlačítka delším než 3 s. Po uvolnění tlačítka je
intenzita jasu uložena do paměti a další krátké stisky rozsvěcují / zhasínají svítidlo
na tuto intenzitu.
c) Změnu intenzity je možné kdykoliv přenastavit stiskem naprogramovaného tla-
čítka delším než 3 s.
Prvek si pamatuje nastavenou intenzitu jasu i po vypnutí napájení.
Funkce světelná scéna 3
Popis funkce světelná scéna 3
a) Stiskem naprogramovaného tlačítka kratším než 0.5 s se svítidlo plynule rozsvě-
cuje po dobu 3 s (při 100% jasu). Dalším krátkým stiskem svítidlo plynule zhasíná
po dobu 3 s.
b) Stiskem naprogramovaného tlačítka delším než 0.5 s dochází k plynulé regulaci
jasu. Po uvolnění tlačítka je intenzita jasu uložena do paměti a další krátké stisky
rozsvěcují / zhasínají svítidlo na tuto intenzitu.
c) Změnu intenzity je možné kdykoliv nastavit delším stiskem naprogramovaného
tlačítka.
Prvek si pamatuje nastavenou intenzitu jasu i po vypnutí napájení.
Programování
Stiskem programovacího
tlačítka na RFDA-73M/RGB na
dobu 1 vteřiny se uvede prvek
do programovacího režimu.
LED bliká v intervalu 1 vteřiny.
Tři stisky Vámi zvoleného
tlačítka na RF ovladači přiřadí
funkci světelná scéna 3 (mezi
jednotlivými stisky musí být
prodleva 1s).
Stiskem programovacího
tlačítka na prvku RFDA-73M/
RGB na dobu kratší než
1 vteřina se ukončí programo-
vací režim. LED zasvítí dle na-
stavené paměťové funkce.
Funkce světelná scéna 4
Popis funkce světelná scéna 4
a) Stiskem naprogramovaného tlačítka kratším než 0.5 s se svítidlo rozsvítí. Dalším
krátkým stiskem svítidlo plynule zhasíná po dobu 3 s (při 100% jasu).
b) Stiskem naprogramovaného tlačítka delším než 0.5 s dochází k plynulé regulaci
jasu. Po uvolnění tlačítka je intenzita jasu uložena do paměti a další krátké stisky
rozsvěcují / zhasínají svítidlo na tuto intenzitu.
c) Změnu intenzity je možné kdykoliv nastavit delším stiskem naprogramovaného
tlačítka.
Prvek si pamatuje nastavenou intenzitu jasu i po vypnutí napájení.
Programování
Stiskem programovacího
tlačítka na RFDA-73M/RGB na
dobu 1 vteřiny se uvede prvek
do programovacího režimu.
LED bliká v intervalu 1 vteřiny.
Dva stisky Vámi zvoleného
tlačítka na RF ovladači přiřadí
funkci světelná scéna 2 (mezi
jednotlivými stisky musí být
prodleva 1s).
Stiskem programovacího
tlačítka na prvku RFDA-73M/
RGB na dobu kratší než
1 vteřina se ukončí programo-
vací režim. LED zasvítí dle na-
stavené paměťové funkce.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
2

4 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
6/10
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Four presses of your selected
button on the RF transmitter as-
signs the function light scene 4
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.

1 x
2

5 x
1
PROG > 1s
1 x PROG > 5s
1 x
3
PROG < 1s
1 x
54

1x
t = 2s . . . 30min.

Function sunrise /
Description of sunrise function /
After pressing the programmed button, the light begins to illuminate in the pro-
grammed time interval in a range of 2 seconds to 30 minutes.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Assignment of the sunrise
function is performed by
five presses of the selected
button on the RF transmitter
(must be a lapse of 1 s be-
tween individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. After releasing the
button, the time of the sun-
rise function begins to count
down (period of complete il-
lumination of the light).
After the desired time has
elapsed, the timing mode
ends by pressing the but-
ton on the RF transmitter, to
which the sunrise function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Programování
Stiskem programovacího tla-
čítka na RFDA-73M/RGB na
dobu 1 vteřiny se uvede prvek
do programovacího režimu.
LED bliká v intervalu 1 vteřiny.
Čtyři stisky Vámi zvoleného
tlačítka na RF ovladači přiřadí
funkci světelná scéna 4 (mezi
jednotlivými stisky musí být
prodleva 1s).
Stiskem programovacího tla-
čítka na prvku RFDA-73M/RGB
na dobu kratší než 1 vteřina se
ukončí programovací režim.
LED zasvítí dle nastavené pa-
měťové funkce.
Funkce východ slunce
Popis funkce východ slunce
Po stisku naprogramovaného tlačítka na RF ovladači se osvětlení začne rozsvě-
covat po dobu nastaveného časového intervalu v rozmezí 2 vteřin až 30 minut.
Programování
Stiskem programovacího tla-
čítka na RFDA-73M/RGB na
dobu 1 vteřiny se uvede prvek
do programovacího režimu.
LED bliká v intervalu 1 vteřiny.
Požadované přiřazení funkce
východ slunce se provede 5-ti
stisky zvoleného tlačítka na RF
ovladači (mezi jednotlivými
stisky musí být prodleva 1s).
Stisk programovacího tlačítka
delší než 5 vteřin uvede prvek
do časovacího režimu. LED 2x
problikne ve vteřinových in-
tervalech. Po uvolnění tlačítka
se začne načítat čas funkce
východ slunce (doba úplného
rozsícení svítidla).
Po odčasování požadova-
ného času se časovací režim
ukončí stiskem tlačítka na RF
ovladači, ke kterému je přiřa-
zena funkce východ slunce.
Tím se nastavený časový in-
terval uloží do paměti prvku.
Programování ukončí stisk
programovacího tlačítka na
prvku RFDA-73M/RGB, kratší
než 1 vteřina. LED zasvítí dle
nastavené paměťové funkce.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic

1 x
2

6 x
1
PROG > 1s
1 x PROG > 5s 1 x
3
7/10
Function sunset /
Description of sunset function /
After pressing the programmed button, the light begins to dim in the pro-
grammed time interval in a range of 2 seconds to 30 minutes.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Assignment of the sunset
function is performed by six
presses of the selected but-
ton on the RF transmitter
(must be a lapse of 1 s be-
tween individual presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. After releasing the
button, the time of the sun-
set function begins to count
down (period of complete
dimming of the light).

1 x
2

7 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
PROG < 1s
1 x
54

1 x
t = 2s . . . 30min.

After the desired time has
elapsed, the timing mode
ends by pressing the but-
ton on the RF transmitter, to
which the sunset function is
assigned. This stores the set
time interval into the actuator
memory.
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Function ON/OFF /
Description of ON/OFF /
If the light is switched off, pressing the programmed button will switch it on. If the
light is switched on, pressing the programmed button will switch it off.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Seven presses of your selected
button on the RF transmitter
assigns the function ON/OFF
(must be a lapse of 1 s between
individual presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Funkce západ slunce
Popis funkce západ slunce
Po stisku naprogramovaného tlačítka na RF ovladači osvětlení začne zhasínat po
dobu nastaveného časového intervalu v rozmezí 2 vteřin až 30 minut.
Programování
Stiskem programovacího tla-
čítka na RFDA-73M/RGB na
dobu 1 vteřiny se uvede prvek
do programovacího režimu.
LED bliká v intervalu 1 vteřiny.
Požadované přiřazení funkce
západ slunce se provede 6-ti
stisky zvoleného tlačítka na
RF ovladači (mezi jednotlivými
stisky musí být prodleva 1s). Stisk programovacího tlačítka
delší než 5 vteřin uvede prvek
do časovacího režimu. LED 2x
problikne ve vteřinových in-
tervalech. Po uvolnění tlačítka
se začne načítat čas funkce
západ slunce (doba úplného
zhasnutí svítidla).
Po odčasování požadovaného
času se časovací režim ukončí
stiskem tlačítka na RF ovladači,
ke kterému je přiřazena funkce
západ slunce. Tím se nasta-
vený časový interval uloží do
paměti prvku.
Programování ukončí stisk
programovacího tlačítka na
prvku RFDA-73M/RGB, kratší
než 1 vteřina. LED zasvítí dle
nastavené paměťové funkce.
Funkce ON/OFF
Popis funkce ON/OFF
Pokud je osvětlení vypnuto, stiskem naprogramovaného tlačítka se zapne. Pokud
je osvětlení zapnuto, stiskem naprogramovaného tlačítka se vypne.
Programování
Stiskem programovacího tla-
čítka na RFDA-73M/RGB na
dobu 1 vteřiny se uvede prvek
do programovacího režimu.
LED bliká v intervalu 1 vteřiny.
Sedmi stisky Vámi zvoleného
tlačítka na RF ovladači se přiřadí
funkce ON/OFF (mezi jednotlivý-
mi stisky musí být prodleva 1s).
Stiskem programovacího tla-
čítka na prvku RFDA-73M/RGB
na dobu kratší než 1 vteřina se
ukončí programovací režim.
LED zasvítí dle nastavené pa-
měťové funkce.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
8/10
MODE
MODE
THERM 0-10V
Description of mode THERM 0-10V /
The mode is used to control the actuator by analog inputs 0 - 10 V by using the DAC3-
04M or DAC3-04B. It is therefore possible to combine and control LED strips via iNELS.
Programming /
Using a screwdriver on the MODE potentiometer, set the THERM 0 - 10 V mode.
THERM 1-10V
Description of mode THERM 1-10V /
The mode is used to control the actuator by analog inputs 1 - 10 V by using the DAC3-
04M or DAC3-04B. It is therefore possible to combine and control LED strips via iNELS.
Programming /
Using a screwdriver on the MODE potentiometer, set the THERM 1 - 10 V mode.

1 x
Function switch off /
Description of switch o /
The dimmer output switches off by pressing the button.
Programming /
Press of programming but-
ton on actuator RFDA-73M/
RGB for 1 second will activate
actuator RFDA-73M/RGB into
programming mode. LED is
flashing in 1s interval.
Eight presses of selected but-
ton on the RF transmitter as-
signs the function OFF (must be
a lapse of 1s between individual
presses).
Press of programming button
on actuator RFDA-73M/RGB
shorter then 1 second will fin-
ish programming mode. The
LED lights up according to the
pre-set memory function.
2

8 x
1
PROG > 1s
1 x PROG < 1s 1 x
3
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Popis režimu THERM 0-10V
Režim slouží pro řízení prvku pomocí analogových vstupů 0 – 10V za pomoci DAC3-
-04M nebo DAC3-04B. Lze tak kombinovat a ovládat LED pásky přes iNELS.
Programování
Pomocí šroubováku na potenciometru MODE nastavíme požadovaný režim THERM
0-10V.
Popis režimu THERM 1-10V
Režim slouží pro řízení prvku pomocí analogového vstupu 1 – 10V za pomoci
DAC3-04M nebo DAC3-04B. Lze tak kombinovat a ovládat LED pásky přes iNELS.
Programování
Pomocí šroubováku na potenciometru MODE nastavíme požadovaný režim THERM
1-10V.
Popis funkce vypnout
Výstup stmívače stiskem tlačítka rozepne.
Programování
Stiskem tlačítka Prog na prv-
ku RFDA-73M/RGB na dobu
1 vteřiny se uvede prvek do
programovacího režimu. LED
bliká v intervalu 1 vteřiny.
Osmi stisky Vámi zvoleného
tlačítka na RF ovladači přiřadí
funkci OFF (mezi jednotlivými
stisky musí být prodleva 1s).
Stiskem programovacího tla-
čítka na prvku RFDA-73M/RGB
na dobu kratší než 1 vteřina se
ukončí programovací režim.
LED zasvítí dle nastavené pa-
měťové funkce.
Funkce vypnout

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
RFDA-73M/RGB
Un STAT.
MODE
RED GREEN
BLUE FREQ.
PROG
TERM 1-10V
TERM 1-10V
RF WHITE
RF COLOR
RF RGB
1:011111 2:011112 3:011113
9/10
PROG > 5s
1 x PROG > 8s
1 x

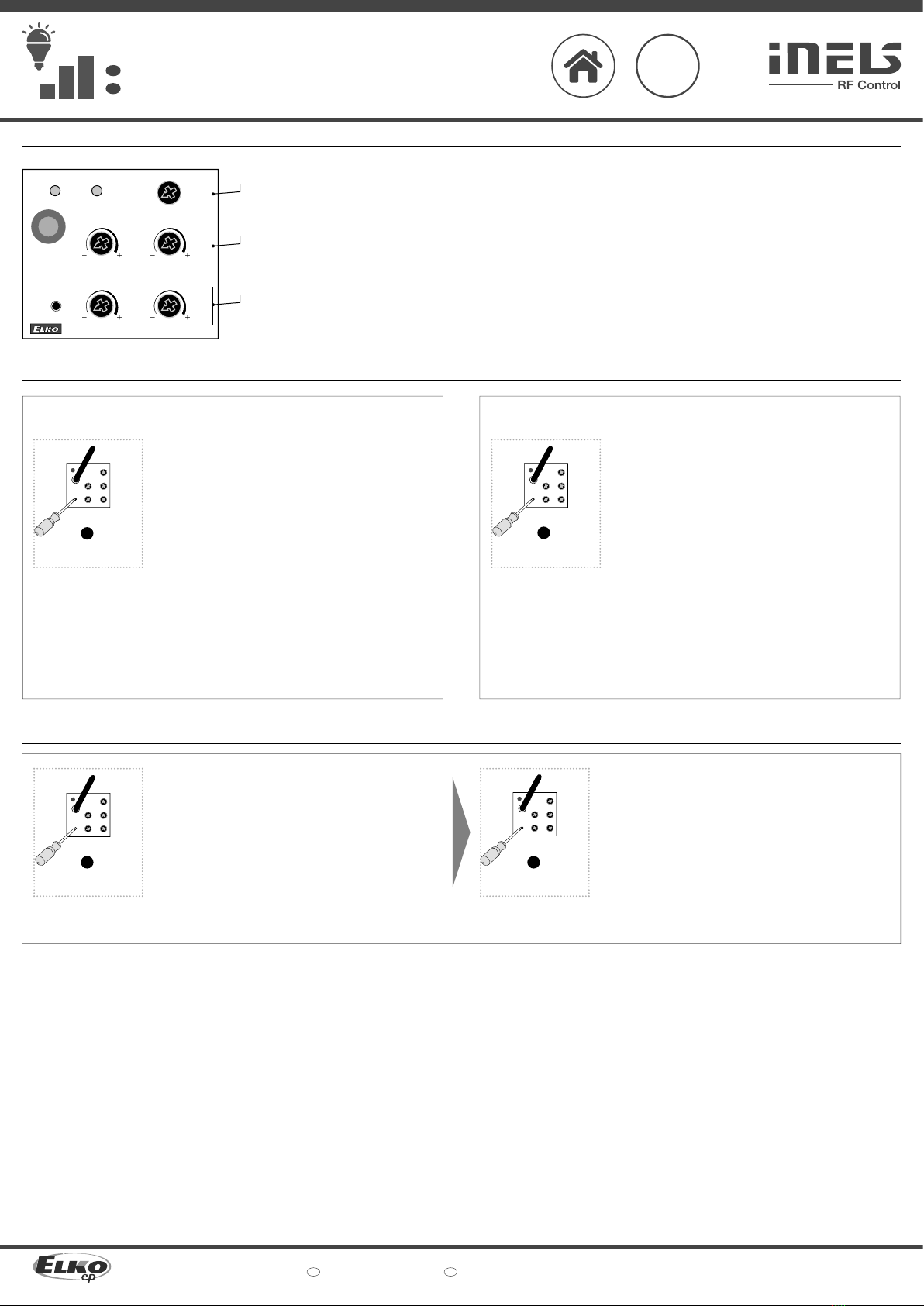

Programming with RF control units /
address 3 /
address 2 /
address 1 /
Underlined address no. 1 listed on the front of the actuator is used
for programming and controlling actuators by RF control units in
the modes RF RBG and RF COLOR.
RF addresses 1, 2 and 3 listed on the front panel of the actuator
are used for programming and control in the mode RF WHITE for
individual channels 1, 2 and 3.
Delete actuator /
Deleting one position of the transmitter / Deleting the entire memory /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
flashs 4x in each 1s interval. The actuator goes into the pro-
gramming mode, the LED flashes in 0.5s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s. The LED lights up according to the pre-set
memory function and the component returns to the operating
mode.
Deletion does not affect the pre-set memory function.
Selecting the memory function /
• Memory function on:
- For functions 1-4, 7, 8, used to store the last state of the relay output before a power supply
failure, changing the state of the output relay is written to the memory 15s after the change
is made.
- For function 5, 6, the target state of the output relay is instantly written to the memory after
the timing of the delay had been entered, after the power supply is reconnected, the output
relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the output remains off.
Press of programming button on receiver RFDA-73M/RGB for
1 second will activate receiver RFDA-73M/RGB into programming
mode. LED is flashing in 1s interval.
Pressing the programming button on the RFDA-73M/RGB receiv-
er for less than 1 second will finish the programming mode, this
will reverse the memory function. The LED lights up according to
the current pre-set memory function. The set memory function
is saved.
Every other change is made in the same way.
1
PROG > 1s
1 x PROG < 1s 1 x
2
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Programování systémovými prvky
adresa 3
adresa 2
adresa 1
Pro programování a ovládání prvku Systémovými prvky v reži-
mech RF RGB a RF COLOR slouží podtržená adresa č. 1 uvedená
na přední straně prvku.
Pro programování a ovládání v režimu RF WHITE se pro jednotlivé
kanály 1, 2 a 3 použijí RF adresy 1, 2 a 3 uvedené na čelním panelu
prvku.
Mazání prvku
Mazání jedné pozice ovladače Vymazání celé paměti
Stiskem programovacího tlačítka na prvku RFDA-73M/RGB na
dobu 5-ti vteřin se aktivuje mazání jednoho ovladače. LED 4x
problikne ve vteřinovém intervalu. Stisk tlačítka na ovladači ho
z paměti prvku vymaže.
Pro potvrzení vymazání LED dlouze problikne a prvek se vrátí
do provozního režimu. Stav paměti není indikován.
Mazání nemá vliv na nastavenou paměťovou funkci.
Stiskem programovacího tlačítka na prvku RFDA-73M/RGB na
dobu 8 vteřin se vymaže celá paměť prvku. LED 4x problikne ve
vteřinovém intervalu. Prvek přejde do programovacího režimu,
LED bliká v 0.5s intervalech (max. 4 min.).
Návrat do provozního režimu se provede stiskem Prog tlačítka
na dobu kratší než 1s. LED zasvítí dle nastavené paměťové funk-
ce a prvek se vrátí do provozního režimu.
Mazání nemá vliv na nastavenou paměťovou funkci.
Volba paměťové funkce
• Zapnutá paměťová funkce:
- U funkcí 1-4, 7, 8 slouží pro uložení posledního stavu výstupu před výpadkem napájecího
napětí, změna stavu výstupu se do paměti zapíše po 15s od změny.
- U funkcí 5, 6 se okamžitě zapíše do paměti cílový stav výstupu po odčasování zpoždění, po
opětovném připojení napájení se výstup nastaví do cílového stavu.
• Vypnutá paměťová funkce:
Po opětovném připojení napájení zůstane výstup vypnutý.
Stiskem programovacího tlačítka na dobu 1 vteřiny na RF prvku
RFDA-73M/RGB se prvek uvede do programovacího režimu. LED
problikává ve vteřinových intervalech.
Programování ukončí stisk programovacího tlačítka na prvku RF-
DA-73M/RGB, kratší než 1 vteřina, tím dojde ke změně paměťové
funkce na opačnou. LED zasvítí dle aktuálně nastavené paměťové
funkce. Nastavená paměťová funkce se uloží.
Každá další změna nastavení se provádí stejným způsobem.

RGB
LED
strips
RFDA-73M/RGB
Dimming actuator for LED (RGB) strips, 3-channel
EN
02-37/2015 Rev.2
Made in Czech Republic
10/10
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
Technical parameters /
Supplyterminals:
Supplyvoltage:
Maximum power without load:
Output
Dimmed load:
Number of channels:
Rated current:
Peak current:
Switching voltage:
Control
RFby command from the transmitter:
Ext. signal:
Rangein open space:
Output for RF antenna:
Load capacity of output +10V:
Other data
Operating temperature:
Storagetemperature:
Working position:
Mounting:
Protection:
Contamination degree:
Cross-section of connecting wires (mm2):
Dimensions:
Weight:
Related standards:
* Max Tightening Torque for antenna connector is 0.56 Nm.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each
units.
Between the individual commands must be an interval of at least 1s.
Stmívací tříkanálový aktor pro LED (RGB) pásky
www.elkoep.com
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: [email protected]
EN Support: [phone] | CZ Technická podpora: [phone]
CZ
Varování
Návod na použití je určen pro montáž a pro uživatele zařízení. Návod je vždy součástí balení. Instalaci a připojení
mohou provádět pouze pracovníci s příslušnou odbornou kvalifikací, při dodržení všech platných předpisů, kteří se
dokonale seznámili s tímto návodem a funkcí prvku. Bezproblémová funkce prvku je také závislá na předchozím
způsobu transportu, skladování a zacházení. Pokud objevíte jakékoliv známky poškození, deformace, nefunkčnosti
nebo chybějící díl tento prvek neinstalujte a reklamujte jej u prodejce. S prvkem či jeho částmi se musí po ukončení
životnosti zacházet jako s elektronickým odpadem. Před zahájením instalace se ujistěte, že všechny vodiče, připoje-
né díly či svorky jsou bez napětí. Při montáži a údržbě je nutné dodržovat bezpečnostní předpisy, normy, směrnice a
odborná ustanovení pro práci s elektrickými zařízeními. Nedotýkejte se částí prvku, které jsou pod napětím - nebez-
pečí ohrožení života. Z důvodu prostupnosti RF signálu dbejte na správné umístění RF prvků v budově, kde se bude
instalace provádět. RF Control je určen pouze pro montáž do vnitřních prostor. Prvky nejsou určeny pro instalaci do
venkovních a vlhkých prostor, nesmí být instalovány do kovových rozvaděčů a do plastových rozvaděčů s kovovými
dveřmi - znemožní se tím prostupnost radiofrekvenčního signálu. RF Control se nedoporučuje pro ovládání přístrojů
zajišťujících životní funkce nebo pro ovládání rizikových zařízení jako jsou např. čerpadla, el. topidla bez termostatu,
výtahy, kladkostroje ap. - radiofrekvenční přenos může být zastíněn překážkou, rušen, baterie vysílače může být
vybita ap. a tím může být dálkové ovládání znemožněno.
Un+, GND
12-24 VDC stabilized / stabilizované
0.8 W
LEDstrip / pásek 12V, 24Vwith common anode / se spol.anodou;
RGBLEDstrip / pásek 12V, 24Vwith common anode / se spol.anodou
3
3x5A
3x10 A
Un
866 MHz, 868 MHz, 916 MHz
0-10 V, 1-10 V
up to / až 160 m
SMA connector / konektor *
10 mA
-20 ... + 50 °C
-30... + 70°C
any / libovolná
DIN rail / lišta EN 60715
IP 20 from front panel / zčelního panelu
2
max 1x2.5, max 2x1.5 / with ahollow / sdutinkou max.1x2.5
90 x 52 x 65 mm
130g
EN 60730-1; EN 60730-2-11
Technické parametry
Napájecí svorky:
Napájecí napětí:
Maximální příkon bez zatížení:
Výstup
Stmívaná zátěž:
Počet kanálů:
Jmenovitý proud:
Špičkový proud:
Spínané napětí:
Ovládání
RF povelem zovladače:
Ext. signálem:
Dosah na volném prostranství:
Výstup pro anténu RF:
Zatížitelnost výstupu +10V:
Další údaje
Pracovní teplota:
Skladovací teplota:
Pracovní poloha:
Upevnění:
Krytí:
Stupeň znečištění:
Průřez připojovacích vodičů(mm2):
Rozměr:
Hmotnost:
Související normy:
* Max. utahovací moment konektoru antény: 0.56 Nm.
Upozornění:
Při instalaci systému iNELS RF Control musí být dodržená minimální vzdálenost mezi jednotlivými
prvky 1 cm.
Mezi jednotlivými povely musí být rozestup minimálně 1s.
