DANSK
OPLADELIG BOREMASKINE/
SKRUETRÆKKER BSA34
Tillykke!
Du har valgt et Elu Elværktøj. Mange års erfaring,
ihærdig produktudvikling og innovation gør Elu til en
af de mest pålidelige partnere for professionelle
brugere.
Indholdsfortegnelse
Tekniske data da - 1
EU-Overensstemmelseserklæring da - 1
Sikkerhedsinstruktioner da - 2
Kontroller emballagens indhold da - 3
Beskrivelse da - 3
El-sikkerhed da - 4
Samling og justering da - 4
Brugervejledning da - 5
Vedligeholdelse da - 6
Service da - 6
Tekniske data
BSA34
Spænding V 9,6
Omdrejningstal/min ubelastet
1. gear 0-300
2. gear 0-1.100
Gennemslagskraft Nm 19
Borepatron kapacitet mm 10
Maksimal borekapacitet i
stål/blødt træ mm 10/22
Vægt (uden batteri) kg 1,1
Batteri
Spænding V 9,6
Kapacitet Ah 1,25
Vægt kg 0,4
Lader
Spænding (lysnet) V
AC
230
Ladetid (ca.) h 1
Vægt kg 0,4
Sikringer:
230 V maskiner 10 A
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet, hvis
brugervejledningens instruktioner ikke
følges.
Angiver risiko for elektrisk stød.
Brandfare.
EU-Overensstemmelseserklæring
BSA34
Elu erklærer at disse værktøjer er konstrueret i
henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF,
73/23/EØF, EN 50144, EN 50260, EN 55014-2,
EN 55014, EN 61000-3-2 & EN 61000-3-3.
For yderligere information bedes De venligst
kontakte Elu på nedenstående adresse eller se
bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med EU-
direktiverne 86/188/EØF & 98/37/EØF, målt i
henhold til EN 50144:
BSA34
L
pA
(lydniveau) dB(A)* 70
L
WA
(akustisk styrke) dB(A) 83
* ved operatørens øre
Anvend høreværn, hvis lydniveauet
overstiger 85 dB(A).
Den vægtede geometriske middelværdi af
accelerationsfrekvensen i henhold til EN 50144:
BSA34
< 2,5 m/s
2

2da - 2
DANSK
Produktudviklingsdirektør
Horst Großmann
Elu International, Richard-Klinger-Straße 40,
D-65510, Idstein, Tyskland
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen
tages i brug. Opbevar brugsanvisningen let
tilgængeligt, så alle, der bruger maskinen,
har adgang til brugsanvisningen.
Foruden nedenstående instruktioner,
bør Arbejdstilsynets regler altid følges.
ADVARSEL!
Når man anvender elværktøj, skal følgende
grundlæggende sikkerhedsinstruktioner altid
følges for at nedsætte risikoen for elektriske
stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige
materialer kan variere, af og til overstiger niveauet
85 dB(A). For at beskytte sig selv, skal man altid
anvende høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke
indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj eller lader for regn.
Anvend ikke elværktøj på fugtige eller våde
pladser. Sørg for en god belysning over
arbejdsområdet.
Anvend ikke elværktøj i nærheden af let
antændelige væsker eller gasser.
4 Hold børnene på afstand
Lad ikke børn komme i berøring med værktøjet
eller forlængerledningen.
Det er påkrævet at holde børn under 16 år under
opsyn.
5 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det
opbevares på et tørt, højt placeret sted, låst inde,
uden for børns rækkevidde.
6 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det
anførte effektområde.
7 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er
beregnet til kraftigere værktøj. Brug ikke værktøj
til formål, det ikke er beregnet til.
8 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker.
De kan sidde fast i bevægelige dele.
Gummihandsker og skridsikre sko anbefales ved
udendørs arbejde. Brug hårnet, hvis du har langt
hår.
9 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får
støv i øjnene, hvilket kan forårsage skade. Hvis der
opstår meget støv, bruges også ansigtsmaske.
10 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
11 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og
balance.
12 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent. Følg
instruktionerne med hensyn til pasning og
udskiftning af tilbehør. Hold håndtagene tørre,
rene og fri for olie og fedt.
13 Fjern batteriet
Afmonter batteriet fra værktøjet, når det ikke er i
brug, inden service og ved udskiftning af tilbehør
såsom savklinge, bor eller fræsere.
14 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra
elværktøjet, inden det startes.
15 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft.
Brug ikke elværktøjet, når du er træt.
16 Kontroller elværktøjet for skader
Inden fortsat brug af elværktøjet, skal eventuelle
beskadigede sikringsanordninger og andre
defekte dele kontrolleres nøje for at finde ud af,
om de fortsat kan fungere rigtigt og udføre den
planlagte funktion. Kontroller at de bevægelige
dele fungerer upåklageligt og ikke klemmer,
at ingen dele er gået i stykker, at alle dele er
rigtigt monterede, og at andre forhold, der kan
påvirke driften, er i orden.

da - 3 3
DANSK
En sikkerhedsanordning eller en anden del,
som er beskadiget, skal repareres eller udskiftes
af et anerkendt serviceværksted, hvis intet andet
er anført i brugsanvisningen. Fejlbehæftede
afbrydere skal udskiftes hos et autoriseret
serviceværksted. Brug ikke elværktøjet,
hvis afbryderen ikke kan kobles til eller fra.
17 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet i
brugsanvisningen og katalogerne. Anvendelsen
af andet værktøj eller tilbehør end det,
der anbefales i brugsanvisningen eller
katalogerne kan medføre risiko for personskader.
18 Få dit værktøj repareret hos et autoriseret Elu
Serviceværksted
Dette elværktøj overholder de relevante
sikkerhedsforskrifter. For at undgå fare,
må reparationer af eludstyr kun foretages af
autoriserede serviceværksteder.
Yderligere sikkerhedsanvisninger for batteriet
Brandfare. Undgå at kortslutte
kontakterne på et frakoblet batteri med
metalgenstande (ved f.eks. at have
nøgler i samme lomme som batteriet).
• Batterivæsken, en 25-30% opløsning af
kaliumhydroksid, kan være skadelig.
Ved hudkontakt skal der omgående skylles med
vand. Neutraliser med en mild syre såsom
citronsaft eller eddike. Ved øjenkontakt skylles
med rigeligt med vand i mindst 10 minutter.
Opsøg læge.
• Forsøg aldrig at åbne et batteri.
Etiketter på laderen og batteriet
Etiketterne på laderen og batteriet viser følgende
piktogrammer:
Batteriet oplader
100
%
Batteriet er opladet
Batteriet er defekt
Må ikke udsættes for væske
+40ºC
+4ºC
Temperatur for opladning +4 °C til +40 °C
Oplad ikke et beskadiget batteri
Rør dem ikke med strømledende
materialer
En beskadiget ledning bør omgående
udskiftes
Følg givne anbefalinger med hensyn til at
skille sig af med batteriet
Brænd ikke batteriet
Kontroller emballagens indhold
Emballagen indeholder:
1 Opladelig boremaskine/skruetrækker
1 Batterilader
1 Batteri (K-modeller)
2 Batterier (KA-modeller)
1 Skruebit
1 Kasse (kun K-Modeller)
1 Brugervejledning
1 Tegning
• Kontroller, at værktøjet, komponenter eller tilbehør
ikke er blevet beskadiget under transporten.
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.

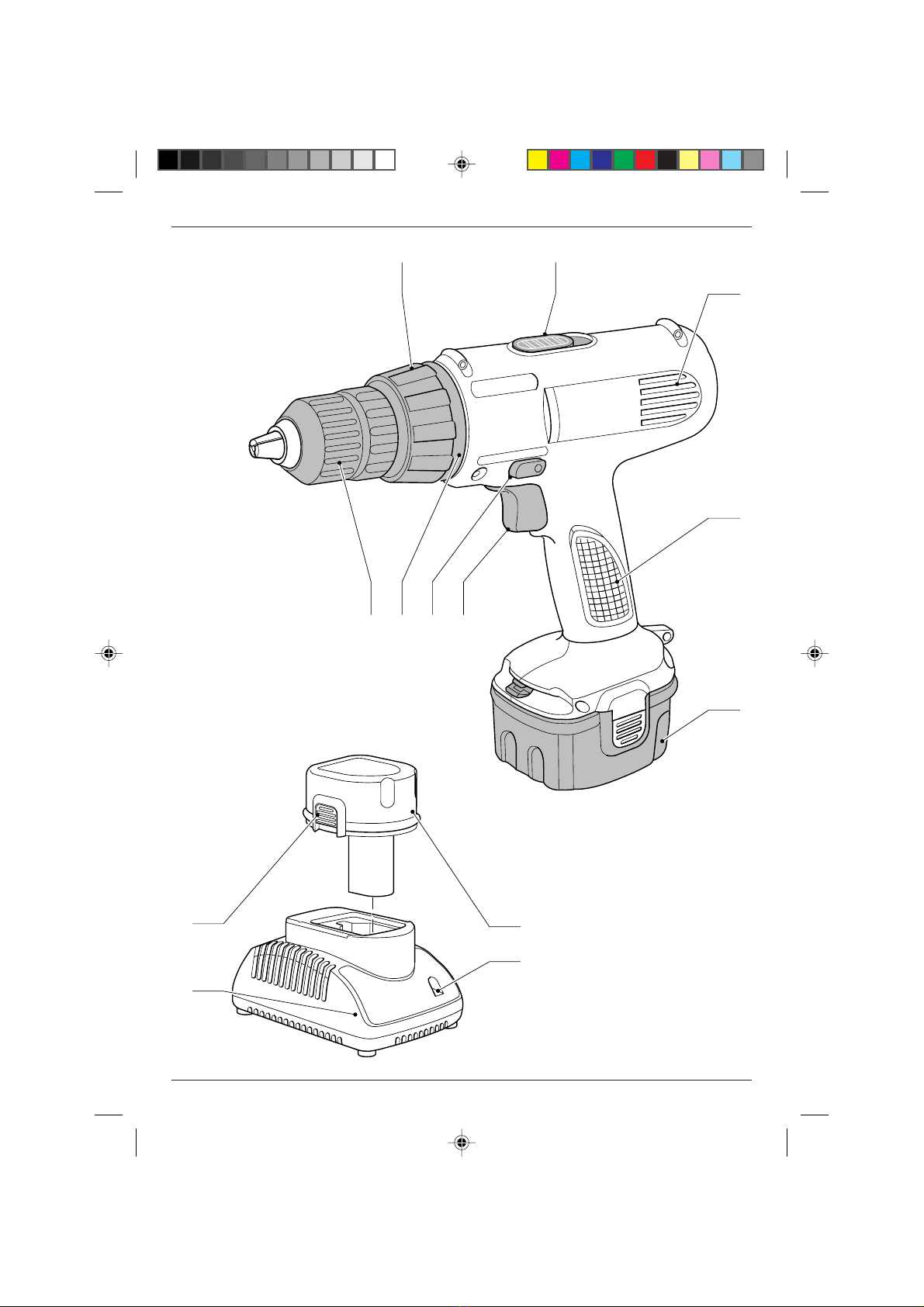

Beskrivelse (fig. A)
Din boremaskine/skruetrækker BSA34 er
konstrueret med henblik på professionelle bore- og
skrueopgaver.
1 Afbryder med variabel hastighedskontrol
2 Omskifter for højre/venstregang
3 Selvspændende borepatron
4 Funktionsvælger/drejningsmomentkontrol
5 Positioner til justering af drejningsmoment

4da - 4
DANSK
6 Gearvælger
7 Ventilationshullerne
8 Håndtag
9 Batteri
Lader
Din EZAL20 lader kan oplade Elu NiCd-batterier fra
7,2 til 14,4 V.
Din EZAL20T lader kan oplade Elu NiCd-batterier fra
7,2 til 18 V.
Din EZAL19 lader kan oplade Elu NiCd-batterier fra
7,2 til 14,4 V.
9 Batteri
10 Udløserknapper
11 Lader
12 Ladeindikator (rød)
El-sikkerhed
Laderen er kun beregnet til én spænding.
Kontroller, at strømforsyningen svarer til spændingen
på typeskiltet.
Laderen er dobbelt isoleret i henhold til
EN 60335; jordledning er derfor ikke
påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Samling og justering
• Før samlingen og justeringen skal
batteriet altid afmonteres.
• Slå altid værktøjet fra (OFF), før batteriet
monteres eller afmonteres.
• Kun brug Elu batterier og lader.
Batteri (fig. A)
Opladning af batteriet
Når batteriet skal oplades for første gang eller efter
længere tids opbevaring, kan det kun oplades 80%.
Efter flere opladninger og afladninger vil batteriet nå
op på fuld kapacitet.
Kontroller altid lysnettets strøm, før batteriet
oplades. Hvis lysnettet er i orden, men batteriet ikke
oplades, skal laderen indleveres hos en autoriseret
Elu forhandler. Under opladningen kan laderen og
batteriet blive varme. Dette er normalt og indebærer
ikke noget problem.
Oplad ikke batteriet ved en
omgivelsestemperatur på under 4 °C
eller over 40 °C. Anbefalet
ladetemperatur: ca. 24 °C.
• Batteriet (9) oplades ved at sætte det i laderen
(11) som vist på tegningen og tilslutte laderen.
Sørg for at batteriet sidder korrekt i laderen. Den
røde ladeindikator (12) blinker. Efter cirka 1 time
holder den op med at blinke og begynder at lyse
konstant. Batteriet er nu helt opladet, og laderen
skifter automatisk til neutral. Efter cirka 4 timer
skifter den til vedligeholdelse. Batteriet kan
derefter tages af når som helst eller det kan blive
siddende i laderen, så længe det skal være.
• Den røde ladeindikator blinker hurtigt, når den
angiver et ladeproblem. Tag batteriet ud af
laderen og sæt det i igen eller prøv et nyt.
Hvis det nye batteri heller ikke kan lades op,
bør laderen testes af en autoriseret Elu værksted.
• Når laderen tilsluttes energi fra en generator eller
energikilder, som omsætter jævnstrøm til
vekselstrøm, er det muligt, at den røde
ladeindikator blinker to gange, sluk og gentag.
Dette angiver et forbigående problem med
energikilden. Laderen skifter automatisk tilbage til
normal funktion.
Montering og afmontering af batteriet
• Sæt batteriet ind i håndtaget (8), indtil der høres
et klik.
• Batteriet fjernes ved at trykke på de to
udløserknapper (10) samtidigt og trække batteriet
ud af håndtaget (8).
Sådan indsættes og fjernes et tilbehør (fig. A & B)
• Åbn patronen ved at dreje ringen (13) mod uret
og sæt tilbehøret i patronen.
• Anbring boret i patronen så langt inde som muligt
og løft det lidt før der spændes.
• Spænd kraftigt ved at dreje borepatronen med uret.
• Tilbehøret fjernes i omvendt rækkefølge.

da - 5 5
DANSK
Valg af funktion eller justering af
drejningsmoment (fig. C)
Kransen på dette værktøj har 15 positioner til
justering af drejningsmomentet for at tilpasse det til
skruens størrelse og til arbejdsemnet. Vedrørende
indstilling af drejningsmoment, se afsnittet
“Skruetrækning”.
• Vælg den ønskede funktion eller det ønskede
drejningsmoment ved at stille ind på symbolet
eller nummeret på funktionsvælgeren (5) mod
indikatoren (14) på huset.
Omskifter for højre/venstregang (fig. D)
• Højre- og venstregang vælges ved hjælp af
omskifteren (2) som vist på tegningen (se pilene
på værktøjet).
Værktøjet skal stå helt stille inden der
vælges ny rotationsretning.
Gearvælger (fig. E)
Værktøjet er udstyret med en gearvælger (6) for at
kunne ændre forholdet mellem omdrejningstal/
drejningsmoment.
1lavt omdrejningstal/højt drejningsmoment
(boring af store huller, skruning af skruer)
2højt omdrejningstal/lavt drejningsmoment
(små huller)
For information om hastigheder, se tekniske data.
• Skub altid gearvælgeren helt frem eller
helt tilbage.
• Skift ikke gear ved fuld hastighed eller
mens maskinen arbejder.
Afmontering og montering af patronen (fig. F & G)
• Åbn patronens bakker så meget som muligt.
• Sæt en skruetrækker ind i patronen og fjern
patronens låseskrue ved at dreje med uret som
vist på figur F.
• Spænd en umbrachonøgle fast i patronen og slå
på den med en hammer som vist på figur G.
Derved løsnes patronen, så den kan skrues af
med hånden.
• Patronen monteres ved at udføre de samme
handlinger i omvendt rækkefølge.
Brugervejledning
• Overhold altid sikkerhedsinstruktionerne
og gældende foreskrifter.
• Pas på du ikke borer ind i rør og ledninger.
• Anvend kun et let tryk på værktøjet.
Stort tryk øger ikke borehastigheden,
men nedsætter værktøjets ydeevne og
evt. også levetiden.
• For at minimere blokering ved
gennembrydning, bør presset med boret
gradvist reduceres ved slutningen af
boringen.
• Lad motoren gå, mens boret trækkes ud
af et boret hul. Dette hjælper med til at
forhindre at boret sætter sig fast.
Før værktøjet tages i brug:
• Sørg for at batteriet er (helt) opladet.
• Indsæt det ønskede tilbehør.
• Afmærk, hvor hullet skal bores.
• Vælg højre- eller venstregang.
Tænd og sluk (ON/OFF) (fig. A & D)
• Start værktøjet ved at trykke på afbryderen (1).
Hastigheden reguleres ved at øge eller slække
trykket på afbryderen.
• Værktøjet standses ved at slippe afbryderen.
• Værktøjet låses i afbrudt position ved at stille
omskifteren for højre/venstregang (2) i
midterposition.
Boremaskinen er udstyret med en
bremse, som stopper borepatronen,
så snart afbryderen udløses helt.
Skruetrækning (fig. A)
• Vælg højre- eller venstregang ved hjælp af
omskifteren (2).
• Indstil kransen (4) på position 1 og begynd at
skrue (lavt moment).
• Hvis koblingen udløses for tidligt, justeres
kransen for at øge momentet.
Rotationsboring (fig. A)
• Rotationsboring vælges ved hjælp af
funktionsvælgeren (4).

6da - 6
DANSK
Boring i metal
• Brug skæreolie når du borer i metal, foruden
boring i støbejern og messing, som skal tørbores.
Boring i træ
• Man kan bore træ med samme spiralbor som til
metal. Disse bor skal kontinuerligt tages ud af
borehullet for at fjerne spåner fra boret. Ellers er
der risiko for at boret bliver overophedet.
• Til store huller, bruges træbor med midterspids
ved lav hastighed.
• Arbejdsemner som kan flises, bør støttes med et
ekstra stykke træ.
Nærmere oplysninger om tilbehør fås hos Deres
forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at fungere i meget lang
tid med mindst mulig vedligeholdelse. For at
værktøjet skal kunne fungere tilfredsstillende hele
tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
• Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.
• Tag ladeaggregatet ud af stikket før rengøring af
kabinettet med en blød klud.
• Fjern batteriet før rengøring af el-værktøjet.
Miljø
Genopladeligt batteri
Dette langtidsholdbare batteri skal genoplades,
når det ikke længere afgiver tilstrækkelig strøm til
opgaver, som det klarede tidligere. Når batteriet ikke
længere kan anvendes, skal det affaldshåndteres
under hensyntagen til miljøet.
• Tøm batterierne for energi ved at opbruge
ladningen helt. Fjern dem derefter fra værktøjet.
• NiMH- og NiCd-batterier kan genanvendes.
Af miljøhensyn bør batterierne afleveres til et af
de opsamlingssteder, der findes i din kommune,
eller til et Elu serviceværksted. De indsamlede
batterier vil blive genanvendt eller korrekt
affaldshåndteret.
OBS! Som forbruger har man ansvaret for at
batteriet afhændes på bedste vis.
Opslidt værktøj
Når din maskine er slidt op, beskyt da naturen ved
ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et Elu serviceværksted.
Service
Hvis der opstår fejl i din maskine, skal den altid
indleveres til et autoriseret serviceværksted.
(Se gældende prisliste/katalog for yderligere
oplysninger eller henvend dig til Elu). Alternativt kan
De også finde en liste over Elu-autoriserede
serviceværksteder og detaljer om vor eftersalgs-
service på Internettet på følgende adresse:
www.2helpu.com.
På grund af forskning og udvikling kan ovenstående
specifikationer ændres uden forudgående varsel.

GARANTI
• 30 DAGE TILFREDSKUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage. Hvis du
ikke er helt tilfreds med dit Elu-værktøj, kan du
returnere værktøjet til forhandleren inden 30 dage
efter købet og få dine penge refunderet eller
værktøjet ombyttet. Værktøjet skal indleveres
komplet, og købsnotaen skal forevises.
• ET ÅRS FULD GARANTI •
Hvis et Elu-værktøj bliver defekt på grund af
materiale eller produktfejl inden for de første
12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede
reparationer.
• At dateret købsnota forevises.
Oplysninger om nærmeste Elu-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt Elu.
da - 7 7
DANSK

8de - 1
DEUTSCH
AKKU-BOHRSCHRAUBER BSA34
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von Elu ent-
schieden, das die lange Elu-Tradition fortsetzt, nur
ausgereifte und in zahlreichen Tests bewährte
Qualitätsprodukte für den Fachmann anzubieten.
Lange Jahre der Erfahrung und kontinuierliche Wei-
terentwicklung machen Elu zu Recht zu einem ver-
läßlichen Partner aller professionellen Anwender.
Inhaltsverzeichnis
Technische Daten de - 1
EG-Konformitätserklärung de - 1
Sicherheitshinweise de - 2
Überprüfen der Lieferung de - 3
Gerätebeschreibung de - 4
Elektrische Sicherheit de - 4
Verlängerungskabel de - 4
Zusammenbauen und Einstellen de - 4
Gebrauchsanweisung de - 6
Wartung de - 6
Garantie de - 8
Technische Daten
BSA34
Spannung (Volt) 9,6
Leerlaufdrehzahl
1. Gang (min
-1
) 0-300
2. Gang (min
-1
) 0-1.100
Max. Drehmoment (Nm) 19
Bohrfutter-Spannweite (mm) 10
Max. Bohrleistung in Stahl/Holz (mm) 10/22
Gewicht (ohne Akku) (kg) 1,1
Akku
Spannung (Volt) 9,6
Kapazität (Ah) 1,25
Gewicht (kg) 0,4
Ladegerät
Netzspannung (V
AC
) 230
Ladezeit (ca.) (Std.) 1
Gewicht (kg) 0,4
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung ver-
wendet:
Achtung: Verletzungsgefahr, Lebensge-
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nichtbe-
achtung der Anweisungen dieser
Anleitung!
elektrische Spannung
Feuergefahr
EG-Konformitätserklärung
BSA34
Elu erklärt hiermit, daß diese Elektrowerkzeuge ent-
sprechend den Richtlinien und Normen 98/37/EWG,
89/336/EWG, 73/23/EWG, EN 50144, EN 50260,
EN 55014-2, EN 55014, EN 61000-3-2 und
EN 61000-3-3 konzipiert wurden.
Für weitere Informationen wenden Sie sich bitte an die
Adresse weiter unten oder an eine der auf der Rücksei-
te dieser Anleitung genannten Niederlassungen.
Die Höhe des Schalldrucks entspricht den Richtlini-
en der Europäischen Gemeinschaft 86/188/EWG
und 98/37/EWG gemessen nach EN 50144:
BSA34
L
pA
(Schalldruck) dB(A)* 70
L
WA
(Schalleistung) dB(A) 83
* Arbeitsplatzbezogener Emissionswert
Tragen Sie bei einem Schalldruck über
85 dB(A) einen Gehörschutz.
Gewichteter Effektivwert der Beschleunigung nach
EN 50144:
BSA34
< 2,5 m/s
2

DEUTSCH
de - 2 9
Direktor Produktentwicklung
Horst Großmann
Elu International, Richard-Klinger-Straße 40,
D-65510, Idstein, Deutschland
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten. Lesen Sie
folgende Sicherheitshinweise, bevor Sie das
Elektrowerkzeug benutzen. Bewahren Sie diese
Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfallge-
fahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus.
Sorgen Sie für eine gute Beleuchtung des Ar-
beitsbereiches. Benutzen Sie Elektrowerkzeuge
nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, z.B. Rohren, Heizkörpern, Herden und
Kühlschränken. Bei extremen Einsatzbedin-
gungen (z.B. hohe Feuchtigkeit, Entwicklung von
Metallstaub usw.) kann die elektrische Sicherheit
durch Vorschalten eines Trenntransformators
oder eines Fehlerstrom-(FI-)Schutzschalters
erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß Kinder das Werkzeug oder
Kabel nicht berühren. Jugendliche unter
16 Jahren dürfen das Werkzeug nur unter fachli-
cher Anleitung benutzen.
5 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
6 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck. Sie
können von sich bewegenden Teilen erfaßt werden.
Beim Arbeiten im Freien sind Arbeitshandschuhe
und rutschfestes Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.
7 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub-
und spanerzeugenden Arbeiten.
8 Beachten Sie den Höchstschalldruck
Tragen Sie bei einem Schalldruck über 85 dB(A)
einen geeigneten Gehörschutz.
9 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten und ermöglicht die
Bedienung des Elektrowerkzeuges mit beiden
Händen.
10 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
11 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit. Gehen Sie
vernünftig vor. Verwenden Sie das Werkzeug
nicht, wenn Sie müde sind.
12 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
13 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben. Verwenden
Sie keine zu schwachen Werkzeuge oder Vor-
satzgeräte für schwere Arbeiten. Mit dem richti-
gen Werkzeug erzielen Sie eine optimale Qualität
und gewährleisten Ihre persönliche Sicherheit.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Vorsatzgeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Elektrowerkzeug, die nicht der be-
stimmungsgemäßen Verwendung entsprechen,
kann zu Unfallgefahr führen.
14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber, um
gut und sicher arbeiten zu können. Befolgen Sie
die Wartungsvorschriften und die Hinweise für den
Werkzeugwechsel. Kontrollieren Sie regelmäßig
den Stecker und das Kabel und lassen Sie diese
bei Beschädigung von einer Elu-Kundendienst-
werkstatt erneuern.

10 de - 3
DEUTSCH
Kontrollieren Sie Verlängerungskabel regelmäßig
und ersetzen Sie sie im Falle einer Beschädigung.
Halten Sie alle Schalter trocken, sauber und frei
von Öl und Fett.
15 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein-
wandfreie und bestimmungsgemäße Funktion zu
überprüfen. Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und ob Teile be-
schädigt sind. Sämtliche Teile müssen richtig
montiert sein und alle Bedingungen erfüllen, um
den einwandfreien Betrieb des Elektrowerkzeuges
zu gewährleisten. Beschädigte Teile und Schutz-
vorrichtungen müssen vorschriftsgemäß repariert
oder ausgewechselt werden. Benutzen Sie das
Elektrowerkzeug nicht, wenn der Schalter defekt
ist. Beschädigte Schalter müssen durch eine Elu-
Kundendienstwerkstatt ersetzt werden.
16 Entnehmen Sie den Akku
Entnehmen Sie den Akku bei Nichtgebrauch,
vor der Wartung und beim Werkzeugwechsel.
17 Lassen Sie Reparaturen nur von einer Elu-
Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einer Elu-Kundendienstwerkstatt
ausgeführt werden, andernfalls kann Unfallgefahr
für den Betreiber entstehen.
Zusätzliche Sicherheitshinweise für Akkus
Feuergefahr! Vermeiden Sie, daß Metallteile
die Anschlüsse eines nicht am Werkzeug
befindlichen Akkus kurzschließen (z.B.
Schlüssel, die mit dem Akku zusammen in
einer Tasche getragen werden).
• Die Akkuflüssigkeit, eine 25 bis 30% starke
Kaliumhydroxidlösung, kann schädlich sein.
Falls die Lösung mit der Haut in Berührung kommt,
spülen Sie sofort mit reichlich Wasser. Neutralisie-
ren Sie die Lösung mit einer milden Säure wie Zitro-
nensaft oder Essig. Falls die Lösung mit den Augen
in Berührung kommt, spülen Sie mindestens 10 Mi-
nuten lang mit reichlich klarem Wasser.
• Versuchen Sie niemals, einen Akku zu öffnen.
Schilder am Ladegerät und am Akku
Die Schilder am Ladegerät und am Akku zeigen fol-
gende Symbole:
Akku wird geladen
100
%
Akku ist geladen
Akku ist defekt
Setzen Sie das Gerät keiner Nässe aus
+40ºC
+4ºC
Laden Sie nur bei einer Umgebungs-
temperatur zwischen +4 °C und +40 °C
Laden Sie nie einen beschädigten Akku,
sondern ersetzen Sie diesen sofort
Fassen Sie nicht mit elektrisch leitenden
Gegenständen in das Gerät
Lassen Sie beschädigte Kabel sofort
ersetzen
Lassen Sie den Akku am Ende des
technischen Lebens mit Rücksicht auf
die Umwelt fachgerecht entsorgen
Werfen Sie den Akku nicht ins Feuer.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Akku-Bohrschrauber
1 Akkuladegerät
1 Akku (K-Modelle)
2 Akkus (KA-Modelle)
1 Schrauberklinge
1 Transportkoffer (nur für K-Modelle)
1 Bedienungsanleitung
1 Explosionszeichnung

de - 4 11
DEUTSCH
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht be-
schädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedie-
nungsanleitung gründlich durch.
Gerätebeschreibung (Abb. A)
Ihr Akku-Werkzeug BSA34 wurde für professionelle
Bohr- und Schraubarbeiten entwickelt.
1 Drehzahl-Regelschalter
2 Rechts-/Linkslauf-Umschalter
3 Schnellspannbohrfutter
4 Kombinierte Betriebsart- und Drehmomentein-
stellung
5 Drehmomentpositionen
6 Getriebeumschalter 1./2. Gang
7 Lüftungsschlitze
8 Handgriff
9 Akku
Ladegerät
Ihr Ladegerät EZAL20 kann Elu NiCd-Akkus im
Bereich von 7,2 bis 14,4 V laden.
Ihr Ladegerät EZAL20T kann Elu NiCd-Akkus im
Bereich von 7,2 bis 18 V laden.
Ihr Ladegerät EZAL19 kann Elu NiCd-Akkus im
Bereich von 7,2 bis 14,4 V laden.
9 Akku
10 Löseknöpfe
11 Ladegerät
12 Ladekontrolleuchte (rot)
Elektrische Sicherheit
Das Ladegerät wurde nur für eine Spannung konzi-
piert. Überprüfen Sie deswegen, ob die Netzspan-
nung der auf dem Typenschild des Ladegerätes an-
gegebenen Spannung entspricht.
Ihr Elu-Ladegerät ist gemäß EN 60335
zweifach isoliert; eine Erdleitung ist aus
diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) - Geräte
Typ 12 für Klasse I (Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von ei-
nem autorisierten Fachbetrieb ausgewechselt wer-
den. Ausgetauschte Netzkabel oder -stecker müs-
sen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungskabel,
das für die Leistungsaufnahme des Ladegerätes aus-
reichend ist (vgl. technische Daten). Der Mindest-
querschnitt beträgt 1,5 mm2. Rollen Sie das Kabel bei
Verwendung einer Kabelrolle immer völlig aus.
Zusammenbauen und Einstellen
• Entnehmen Sie vor dem Zusammenbau-
en und Einstellen immer den Akku.
• Schalten Sie das Werkzeug immer AUS,
bevor Sie den Akku anbringen oder
entfernen.
• Verwenden Sie nur Elu-Akkus und
-Ladegeräte.
Akku (Abb. A)
Laden des Akkus
Wenn der Akku zum ersten Mal oder nach längerer
Lagerung geladen wird, wird er nur 80% der Nenn-
kapazität erreichen. Erst nach mehreren Lade- und
Entladezyklen wird der Akku die volle Kapazität errei-
chen. Prüfen Sie vor dem Laden des Akkus die
Stromversorgung des Ladegerätes. Falls die Strom-
versorgung funktioniert, der Akku aber nicht geladen
wird, sollten Sie Ihr Ladegerät von einer Elu-Kunden-
dienstwerkstatt nachsehen lassen. Während des La-
dens können sich Ladegerät und Akku erwärmen.
Dies gehört zum normalen Betrieb und deutet nicht
auf irgendein Problem hin.
Laden Sie den Akku nicht bei einer
Umgebungstemperatur unter 4 °C oder
über 40 °C. Empfohlene Ladetempe-
ratur: zirka 24 °C.

12 de - 5
DEUTSCH
• Um den Akku (9) zu laden, stecken Sie ihn ge-
mäß der Abbildung in das Ladegerät (11) und
schließen dieses an die Stromversorgung an.
Vergewissern Sie sich, daß der Akku vollständig
in das Ladegerät eingeführt wurde.
Die rote Ladekontrolleuchte (12) muß blinken.
Je nach Akkuleistung (Ah) hört sie nach ca. 40,
50 oder 60 Minuten auf zu blinken und leuchtet
ununterbrochen. Der Akku ist nun vollständig ge-
laden und das Ladegerät schaltet automatisch in
den Ausgleichmodus. Nach ungefähr vier Stun-
den schaltet es in den Pflegemodus. Der Akku
kann jederzeit aus dem Ladegerät entfernt oder
auf unbegrenzte Zeit im angeschlossenen Lade-
gerät gelassen werden.
• Wenn die rote Ladekontrolleuchte schnell blinkt,
liegt ein Ladeproblem vor. Setzen Sie den Akku
nochmals ein oder verwenden Sie zu Testzwek-
ken einen anderen Akku. Falls auch der neue
Akku nicht geladen werden kann, lassen Sie das
Ladegerät bitte von einer Elu-Kundendienst-
werkstatt nachsehen.
• Wenn das Ladegerät an Stromversorgungs-
quellen wie einem Generator oder Wechselrichter
angeschlossen ist, kann es vorkommen, daß die
Ladekontrolleuchte zweimal blinkt, dann erlischt
und den Zyklus wiederholt. Dies deutet auf eine
vorübergehende Störung der Stromversorgung.
Das Ladegerät schaltet automatisch wieder auf
Normalbetrieb.
Anbringen und Entfernen des Akkus
• Stecken Sie den Akku in den Handgriff (8), bis er
arretiert.
• Um den Akku zu entfernen, drücken Sie die bei-
den Löseknöpfe (10) gleichzeitig ein und ziehen
den Akku aus dem Handgriff (8) heraus.
Einsetzen und Entfernen eines Werkzeuges
(Abb. A & B)
• Öffnen Sie das Bohrfutter, indem Sie den vorde-
ren Teil (13) des Bohrfutters entgegen dem Uhr-
zeigersinn drehen.
• Setzen Sie das Werkzeug bis zum Anschlag in
das Bohrfutter ein.
• Ziehen Sie das Bohrfutter kräftig an.
• Gehen Sie zum Entfernen des Werkzeuges in
umgekehrter Reihenfolge vor.
Wählen der Betriebsart/Drehmoment-Vorwahl
(Abb. C)
Der Einstellring dieser Werkzeuge hat 15 Positionen
pro Gang für die Drehmoment-Vorwahl beim
Schrauben. Die richtige Einstellung hängt von der
Schraubengröße und dem Werkstücksmaterial ab
und wird im Abschnitt “Schrauben” beschrieben.
• Wählen Sie die erforderliche Betriebsart bzw.
Drehmomenteinstellung, indem Sie das entspre-
chende Symbol bzw. die richtige Zahl auf dem
Einstellring (5) zum Pfeil (14) drehen.
Rechts-/Linkslauf-Umschalter (Abb. D)
• Bedienen Sie den Rechts-/Linkslauf-Umschalter (2)
wie abgebildet, um Rechts- oder Linkslauf zu wäh-
len. Die Pfeile am Werkzeuggehäuse zeigen die
Drehrichtung an.
Warten Sie immer, bis der Motor völlig
stillsteht und ändern Sie erst dann die
Laufrichtung.
Getriebeumschalter 1./2. Gang (Abb. E)
Ihr Akku-Werkzeug besitzt ein Zweiganggetriebe,
das an der Getriebeumschaltung (6) eingestellt wer-
den kann.
1niedrige Drehzahl/hohes Drehmoment (große
Bohrdurchmesser, Verarbeitung von Schrauben)
2hohe Drehzahl/niedriges Drehmoment
(kleine Bohrdurchmesser)
Für die Drehzahl verweisen wir auf die technischen
Daten.
• Bewegen Sie die Getriebeumschaltung
immer vollständig nach vorne oder
vollständig nach hinten, bis sie hörbar
einrastet und eine “1” für 1. Gang bzw.
eine “2” für 2. Gang auf der Umschaltung
sichtbar ist.
• Wechseln Sie niemals den Gang, während
der EIN-/AUS-Schalter gedrückt ist.
Entfernen und Montieren des Bohrfutters
(Abb. F & G)
• Öffnen Sie die Bohrfutterspannbacken vollständig.
• Entfernen Sie die Bohrfutter-Halteschraube mit
Hilfe eines Schraubenziehers, indem Sie sie im
Uhrzeigersinn drehen (siehe Abbildung F).

DEUTSCH
de - 6 13
• Spannen Sie einen Innensechskantschlüssel in
das Bohrfutter ein und schlagen Sie mit einem
Hammer auf den Innensechskantschlüssel
(siehe Abbildung G).
Das Bohrfutter wird dadurch gelöst, so daß es
von Hand abgedreht werden kann.
• Um das Bohrfutter wieder zu montieren, gehen
Sie in umgekehrter Reihenfolge vor.
Gebrauchsanweisung
• Beachten Sie immer die Sicherheitshin-
weise und die gültigen Vorschriften.
• Informieren Sie sich über den genauen
Verlauf von Leitungen und Verkabelungen.
• Drücken Sie beim Arbeiten das Elektro-
werkzeug nur leicht an. Übermäßiger
Druck erhöht die Bohrgeschwindigkeit
nicht, sondern beeinträchtigt lediglich die
Leistung und verkürzt möglicherweise
die Lebensdauer des Elektrowerkzeuges.
• Sobald Sie spüren, daß das Werkstück
fast durchbohrt ist, reduzieren Sie
schrittweise den Druck auf die Bohrer-
spitze, bis der Bohrvorgang beendet ist.
• Lassen Sie beim Herausziehen des Bohrers
den Motor weiterlaufen, um ein mögliches
Festlaufen des Bohrers zu vermeiden.
Vor dem Betrieb:
• Vergewissern Sie sich, daß Ihr Akku (vollständig)
geladen ist.
• Spannen Sie das entsprechende Werkzeug ein.
• Markieren Sie die Stelle, an der ein Loch gebohrt
werden soll.
• Wählen Sie Rechts- bzw. Linkslauf für Schrauben
oder Bohren.
EIN- und AUSschalten (Abb. A & D)
• Betätigen Sie zum Starten des Elektrowerkzeu-
ges den Drehzahl-Regelschalter (1). Je tiefer der
Drehzahl-Regelschalter gedrückt wird, um so hö-
her ist die Drehzahl des Antriebsmotors.
• Lassen Sie zum Stoppen des Werkzeuges den
Schalter los.
• Um das Akku-Werkzeug vor unbeabsichtigtem
Einschalten zu schützen (z.B. beim Transport im
Werkzeugkoffer), schieben Sie den Rechts-/
Linkslaufschalter (2) in die Mittelposition.
Ihre Bohrmaschine verfügt über eine
Bremse, die das Bohrfutter beim
Loslassen des Drehzahl-Regelschalters
sofort zum Stillstand bringt.
Schrauben (Abb. A)
• Wählen Sie mit dem Schalter (2) Rechts- oder
Linkslauf.
• Stellen Sie den Einstellring (4) auf Position 1 und
fangen Sie mit dem Schrauben an (niedriges
Drehmoment).
• Falls die Kupplung zu schnell auskuppelt, stellen
Sie den Einstellring auf einen größeren Wert ein.
Bohren (Abb. A)
• Wählen Sie mit dem Einstellring (4) die Betriebs-
art Bohren.
Bohren in Metall
• Verwenden Sie beim Bohren in Metall eine Kühl-
flüssigkeit. Beim Bohren von Gußeisen, Grauguß
und Messing sollte trocken gebohrt werden.
Bohren in Holz
• Bohrungen in Holz sollten mit Holzbohrern, kön-
nen aber auch mit den gleichen Bohrern wie für
Metall ausgeführt werden. In diesem Fall sollten
Sie beim Bohren den Bohrer gelegentlich aus
dem Holz herausziehen, um die Späne aus dem
Bohrloch zu entfernen. Hierdurch wird ein Über-
hitzen des Bohrers verhindert.
• Verwenden Sie zum Bohren größerer Löcher ei-
nen Schlangenbohrer bei niedriger Drehzahl.
• Beim Bohren in Materialien, die leicht splittern
oder ausreißen, sollten Sie einen Holzklotz hinter
Ihr Werkstück legen.
Wenden Sie sich für nähere Informationen über das
richtige Zubehör an Ihren Elu-Fachhändler.
Wartung
Ihr Elu-Elektrowerkzeug wurde für eine lange Le-
bensdauer und einen möglichst geringen Wartungs-
aufwand entwickelt. Ein dauerhafter, einwandfreier
Betrieb setzt eine regelmäßige Reinigung voraus.

Schmieren
Ihr Elektrowerkzeug erfordert keine zusätzliche
Schmierung.
Reinigung
• Reinigen Sie das Gehäuse des Ladegerätes mit
einem weichen Tuch. Ziehen Sie vorher den
Netzstecker des Ladegerätes.
• Entnehmen Sie vor dem Reinigen Ihres
Werkzeuges den Akku.
• Sorgen Sie dafür, daß die Lüftungsschlitze offen
bleiben, und reinigen Sie das Gehäuse regelmäßig
mit einem weichen Tuch.
Ausgediente Werkzeuge
Akku
Der Akku hält sehr lange. Er muß aufgeladen wer-
den, wenn die Leistung nicht mehr für Arbeiten aus-
reicht, die bei voller Ladung leicht durchgeführt wer-
den konnten. Am Ende des technischen Lebens ist
der Akku mit Rücksicht auf die Umwelt und fachge-
recht zu entsorgen:
• Entladen Sie den Akku vollständig und entneh-
men Sie ihn aus dem Werkzeug.
• NiMH- und NiCd-Akkus sind wiederverwertbar.
Zur Wiederverwertung oder umweltverträglichen
Entsorgung sind sie bei einer kommunalen Sam-
melstelle abzugeben oder direkt an Elu einzu-
schicken. Auf keinen Fall dürfen Akkus über den
Hausmüll entsorgt werden.
Recycling
(nicht zutreffend für Österreich und die Schweiz)
Elektrowerkzeuge enthalten Roh- und Kunststoffe,
die recycelt werden können und Stoffe, die fachge-
recht entsorgt werden müssen. Elu und andere
namhafte Hersteller von Elektrowerkzeugen haben
ein Recycling-Konzept entwickelt, das dem Handel
und dem Anwender eine problemlose Rückgabe von
Elektrowerkzeugen ermöglicht. Ausgediente netz-
und akkubetriebene Elu-Werkzeuge können beim
Handel abgegeben oder direkt an Elu eingeschickt
werden. Beim Recycling werden sortenreine Roh-
stoffe (Kupfer, Aluminium, etc.) und Kunststoffe ge-
wonnen und nicht verwertbare Reststoffe verantwor-
tungsvoll entsorgt. Voraussetzung für den Erfolg ist
das Engagement von Anwendern, Handel und
Markenherstellern.
Elu-Kundendienst
Alle Elu-Elektrowerkzeuge werden werkseitig gründ-
lich getestet. Sollte eine Reparatur dennoch erfor-
derlich sein, so wenden Sie sich bitte an eine Elu-
Kundendienstwerkstatt. Erfragen Sie die Ihnen am
nächsten gelegene Elu-Kundendienstwerkstatt bei
Ihrem Elu-Fachhändler oder bei der Elu-Haupt-
niederlassung Ihres Landes (siehe Rückseite dieser
Bedienungsanleitung). Eine Übersicht über die Elu-
Kundendienstwerkstätte und weitere Informationen
finden Sie auch im Internet: www.2helpu.com.
14 de - 7
DEUTSCH

GARANTIE
• 30 TAGE GELD ZURÜCK GARANTIE •
Wenn Sie mit der Leistung Ihres Elu-Elektrowerk-
zeuges nicht völlig zufrieden sind, können Sie es
unter Vorlage des Original-Kaufbeleges ohne
weiteres innerhalb von 30 Tagen bei Ihrem Elu-
Fachhändler im Original-Lieferumfang zurückge-
ben und erhalten Ihr Geld zurück. Die Geld
zurück Garantie gilt nicht für Zubehör.
• 1 JAHR GARANTIE •
Die Garantiefrist von 12 Monaten gilt für alle Elu-
Elektrowerkzeuge und beginnt mit dem Kauf-
datum, das durch den Original-Kaufbeleg
nachgewiesen werden muß. In dieser Zeit
garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-
service
• Voraussetzung ist, daß der Fehler nicht auf
unsachgemäße Behandlung zurückzuführen ist
und nur Original-Elu-Zubehörteile verwendet
wurden, die ausdrücklich von Elu als zum
Betrieb mit Elu-Elektrowerkzeugen geeignet
bezeichnet worden sind.
Mit dieser Garantieerklärung erhalten Sie eine
zusätzliche Sicherheit. Sie schränkt jedoch in
keinem Falle Ihre gesetzlichen Gewährleistungs-
rechte ein, die Sie gegenüber demjenigen haben,
bei dem Sie das Gerät gekauft haben.
Sie können nach Ihrer Wahl diese in gewissem
Umfange weitergehenden Rechte (Minderung
des Kaufpreises oder Rückgängigmachung des
Kaufes) auch Ihrem Verkäufer gegenüber geltend
machen.
DEUTSCH
de - 8 15
