Elu MHB158 User manual

MHB158
MHB158E

Dansk 1
Deutsch 6
English 12
Español 18
Français 24
Italiano 30
Nederlands 36
Norsk 41
Português 46
Suomi 51
Svenska 56
EÏÏËÓÈη 61
Copyright Elu
R

A
11
4
12
22
21
9
10
132
4
6
5
7
8

512 10 6
2
17
16
15
14
13
11
4
BC
DE

F
14 18
19
12
20

da - 1 1
DANSK
BÅNDSLIBEMASKINE MHB158/MHB158E
Tillykke!
Du har valgt et Elu Elværktøj. Mange års erfaring,
ihærdig produktudvikling og innovation gør Elu til en af
de mest pålidelige partnere for professionelle brugere.
Indholdsfortegnelse
Tekniske data da - 1
EU-Overensstemmelseserklæring da - 1
Sikkerhedsinstruktioner da - 2
Kontroller emballagens indhold da - 3
Beskrivelse da - 3
El-sikkerhed da - 3
Anvendelse af forlængerkabel da - 3
Samling og justering da - 4
Brugervejledning da - 4
Vedligeholdelse da - 5
Service da - 5
Tekniske data
MHB158 MHB158E
Spænding V 230 230
Motoreffekt W 650 650
Afgiven effekt W 310 310
Båndhastighed m/min 320 190 - 320
Slibeoverflade mm 120 x 75 120 x 75
Båndlængde mm 480 480
Båndbredde mm 75 75
Støvsugning støvpose støvpose
Vægt kg 3,6 3,6
Sikringer:
230 V maskiner 10 A
Følgende piktogrammer anvendes i denne håndbog:
Angiver risiko for personskade, livsfare
eller ødelæggelse af værktøjet, hvis
brugervejledningens instruktioner ikke
følges.
Angiver risiko for elektrisk stød.
Brandfare.
Eksplosionsfare.
EU-Overensstemmelseserklæring
MHB158/MHB158E
Elu erklærer at disse værktøjer er konstrueret i
henhold til EU-direktiverne: 98/37/EØF, 89/336/EØF,
73/23/EØF, EN 50144, EN 55014-2, EN 55014,
EN 61000-3-2 & EN 61000-3-3.
For yderligere information bedes De venligst
kontakte Elu på nedenstående adresse eller se
bagsiden af brugervejledningen.
Lydniveauet er i overensstemmelse med EU-
direktiverne 86/188/EØF & 98/37/EØF, målt i
henhold til EN 50144:
MHB158 MHB158E
L
pA
(lydniveau) dB(A)* 91 91
L
WA
(akustisk styrke) dB(A) 99 99
* ved operatørens øre
Anvend høreværn, hvis lydniveauet
overstiger 85 dB(A).
Den vægtede geometriske middelværdi af
accelerationsfrekvensen i henhold til EN 50144:
MHB158 MHB158E
< 2,5 m/s
2
< 2,5 m/s
2
Produktudviklingsdirektør
Horst Großmann
Elu International, Richard-Klinger-Straße 40,
D-65510, Idstein, Tyskland

2da - 2
DANSK
Sikkerhedsinstruktioner
Læs brugsanvisningen igennem, inden maskinen
tages i brug. Opbevar brugsanvisningen let
tilgængeligt, så alle, der bruger maskinen,
har adgang til brugsanvisningen.
Foruden nedenstående instruktioner, bør
Arbejdstilsynets regler altid følges.
ADVARSEL!
Når man anvender elværktøj, skal følgende
grundlæggende sikkerhedsinstruktioner altid
følges for at nedsætte risikoen for elektriske
stød, personskader og brand.
1 Brug høreværn
Lydniveauet ved bearbejdning af forskellige
materialer kan variere, af og til overstiger niveauet
85 dB(A).
For at beskytte sig selv, skal man altid anvende
høreværn.
2 Hold arbejdsområdet i orden
Uordentlige arbejdsområder og arbejdsbænke
indbyder til skader.
3 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke elværktøj for regn.
Anvend ikke elværktøj på fugtige eller våde
pladser. Sørg for en god belysning over
arbejdsområdet. Anvend ikke elværktøj i
nærheden af let antændelige væsker eller gasser.
4 Beskyt dig mod elektriske stød
Undgå kropskontakt med dele, der har
jordforbindelse (f.eks. rør, radiatorer, komfurer,
køleskabe).
Ved ekstreme arbejdsforhold (f.eks. høj
fugtighed, forekomst af metalstøv osv.) kan den
elektriske sikkerhed øges ved at tilkoble en
fejlstrømsafbryder.
5 Hold børnene på afstand
Lad ikke børn komme i berøring med værktøjet
eller forlængerledningen.
Det er påkrævet at holde børn under 16 år under
opsyn.
6 Opbevar værktøj sikkert
Når elværktøjet ikke anvendes, skal det
opbevares på et tørt, højt placeret sted, låst inde,
uden for børns rækkevidde.
7 Overbelast ikke elværktøj
Man arbejder bedre og mere sikkert inden for det
anførte effektområde.
8 Brug det rigtige elværktøj
Tving ikke elværktøj til at udføre arbejde, som er
beregnet til kraftigere værktøj. Brug ikke værktøj
til formål, det ikke er beregnet til, brug f.eks. ikke
en håndrundsav til at save kviste eller brænde.
9 Klæd dig rigtigt på
Bær ikke løst hængende tøj eller smykker. De kan
sidde fast i bevægelige dele. Gummihandsker og
skridsikre sko anbefales ved udendørs arbejde.
Brug hårnet, hvis du har langt hår.
10 Brug beskyttelsesbriller
Brug beskyttelsesbriller for at forhindre, at du får
støv i øjnene, hvilket kan forårsage skade. Hvis
der opstår meget støv, bruges også støvmaske.
11 Ledningen må ikke mishandles
Bær aldrig værktøjet i ledningen og træk ikke i
ledningen for at tage kontakten ud af stikket.
Udsæt ikke ledningen for varme, olie eller skarpe
kanter.
12 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde
arbejdsemnet fast. Det er sikrere end at bruge
hånden, og du får begge hænder fri til arbejdet.
13 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og
balance.
14 Vedligehold værktøjet omhyggeligt
Hold værktøjet skarpt og rent.
Følg instruktionerne med hensyn til pasning og
udskiftning af tilbehør. Kontroller elværktøjets
ledning regelmæssigt og få den repareret hos et
anerkendt serviceværksted, hvis den er beskadiget.
Kontroller forlængerledninger regelmæssigt og
udskift dem, hvis de er beskadigede.
Hold håndtagene tørre, rene og fri for olie og fedt.
15 Tag kontakten ud af stikket når elværktøjet
ikke er i brug, inden service og ved
udskiftning af tilbehør
16 Fjern nøglerne
Kontroller at nøgler og justerværktøj er fjernet fra
elværktøjet, inden det startes.
17 Undgå utilsigtet start
Bær ikke tændt elværktøj med fingeren på
afbryderen. Sørg for, at afbryderen er slået fra,
når du sætter kontakten i stikket.
18 Forlængerledninger udendørs
Udendørs må der kun anvendes
forlængerledninger, der er godkendt til udendørs
brug og mærkede til dette.

da - 3 3
DANSK
19 Vær opmærksom
Se på det, du gør. Brug din sunde fornuft.
Brug ikke elværktøjet, når du er træt.
20 Kontroller elværktøjet for skader, inden du
tilslutter ledningen til vægstikket
Inden fortsat brug af elværktøjet, skal eventuelle
beskadigede sikringsanordninger og andre
defekte dele kontrolleres nøje for at finde ud af,
om de fortsat kan fungere rigtigt og udføre den
planlagte funktion. Kontroller at de bevægelige
dele fungerer upåklageligt og ikke klemmer, at
ingen dele er gået i stykker, at alle dele er rigtigt
monterede, og at andre forhold, der kan påvirke
driften, er i orden. En sikkerhedsanordning eller
en anden del, som er beskadiget, skal repareres
eller udskiftes af et anerkendt serviceværksted,
hvis intet andet er anført i brugsanvisningen.
Fejlbehæftede afbrydere skal udskiftes hos et
autoriseret serviceværksted. Brug ikke elværktøjet,
hvis afbryderen ikke kan kobles til eller fra.
21 For din personlige sikkerhed
Brug kun tilbehør og dele, der er anbefalet i
brugsanvisningen og katalogerne. Anvendelsen
af andet værktøj eller tilbehør end det,
der anbefales i brugsanvisningen eller
katalogerne kan medføre risiko for personskader.
22 Få dit værktøj repareret hos et autoriseret Elu
Serviceværksted
Dette elværktøj overholder de relevante
sikkerhedsforskrifter. For at undgå fare,
må reparationer af eludstyr kun foretages af
autoriserede elektrikere.
Pudsning af maling
Overhold sikkerhedsbestemmelserne for pudsning af
maling. Vær særlig opmærksom på følgende:
1 Anvend altid en støvsuger til støvfjernelse,
hvis det kan lade sig gøre.
2 Vær særlig forsigtig ved pudsning af maling,
der kan være baseret på bly:
• Børn og gravide bør holde sig væk fra
arbejdsområdet.
• Alle personer i arbejdsområdet skal anvende
særlige masker, der beskytter mod støv og
dampe fra blybaseret maling.
• Der må ikke spises, drikkes eller ryges i
arbejdsområdet.
3 Fjern støvpartikler og andet affald på ansvarlig måde.
Kontroller emballagens indhold
Emballagen indeholder:
1 Båndslibemaskine
1 Støvpose
1 Brugervejledning
• Kontroller, at værktøjet, komponenter eller
tilbehør ikke er blevet beskadiget under
transporten.
• Tag dig tid til at læse og forstå denne
brugervejledning, før du tager værktøjet i brug.

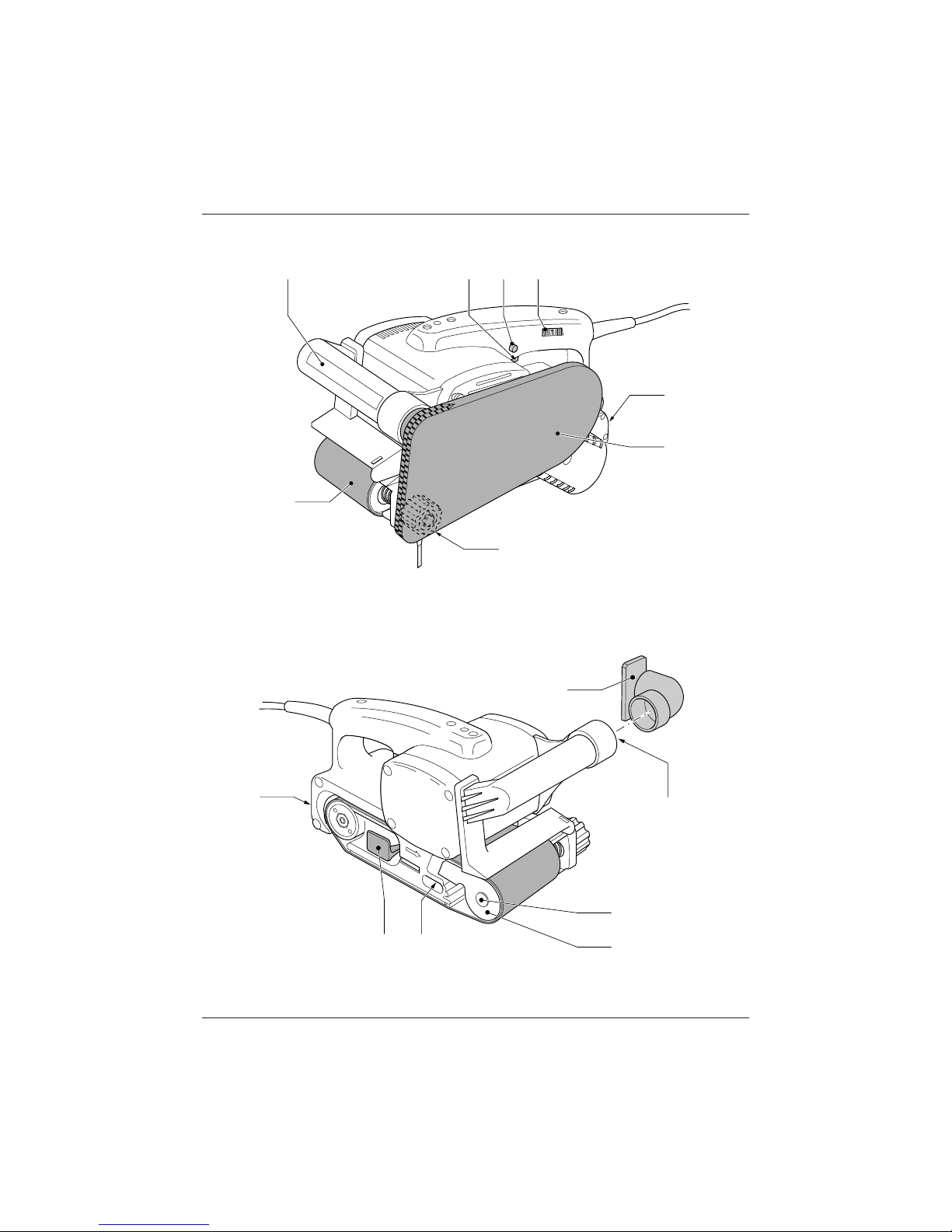

Beskrivelse (fig. A)
Din Elu båndslibemaskine MHB158/MHB158E er
konstrueret med henblik på professionel anvendelse.
1 Afbryder
2 Hastighedsregulering
3 Låseknap
4 Klemfjeder
5 Slibebånd
6 Båndcentreringsknap
7 Støvpose
8 Håndtag
9 Rulleaksel
10 Rulle
11 Akselholder
12 Klemarm
El-sikkerhed
Elmotoren er kun beregnet til én spænding.
Kontroller, at strømforsyningen svarer til spændingen
på typeskiltet.
Dit Elu-værktøj er dobbeltisoleret i
henhold til EN 50144; jordledning er
derfor ikke påkrævet.
Udskiftning af kabel eller stik
Ved udskiftning af kablet eller af stikket skal den
bortskaffes på sikker måde. Et stik med blottede
kobberledere er farlig, hvis den sættes i en
strømførende kontakt.
Anvendelse af forlængerkabel
Hvis der skal bruges forlængerkabel, skal der
anvendes et kabel svarende til værktøjets strømforbrug
(se de tekniske specifikationer). Den mindste
lederstørrelse er 1,5 mm2. Ved anvendelse af en
kabeltromle, skal kablet altid vindes helt ud.

4da - 4
DANSK
Samling og justering
Træk stikket ud af stikkontakten inden
samling og justering.

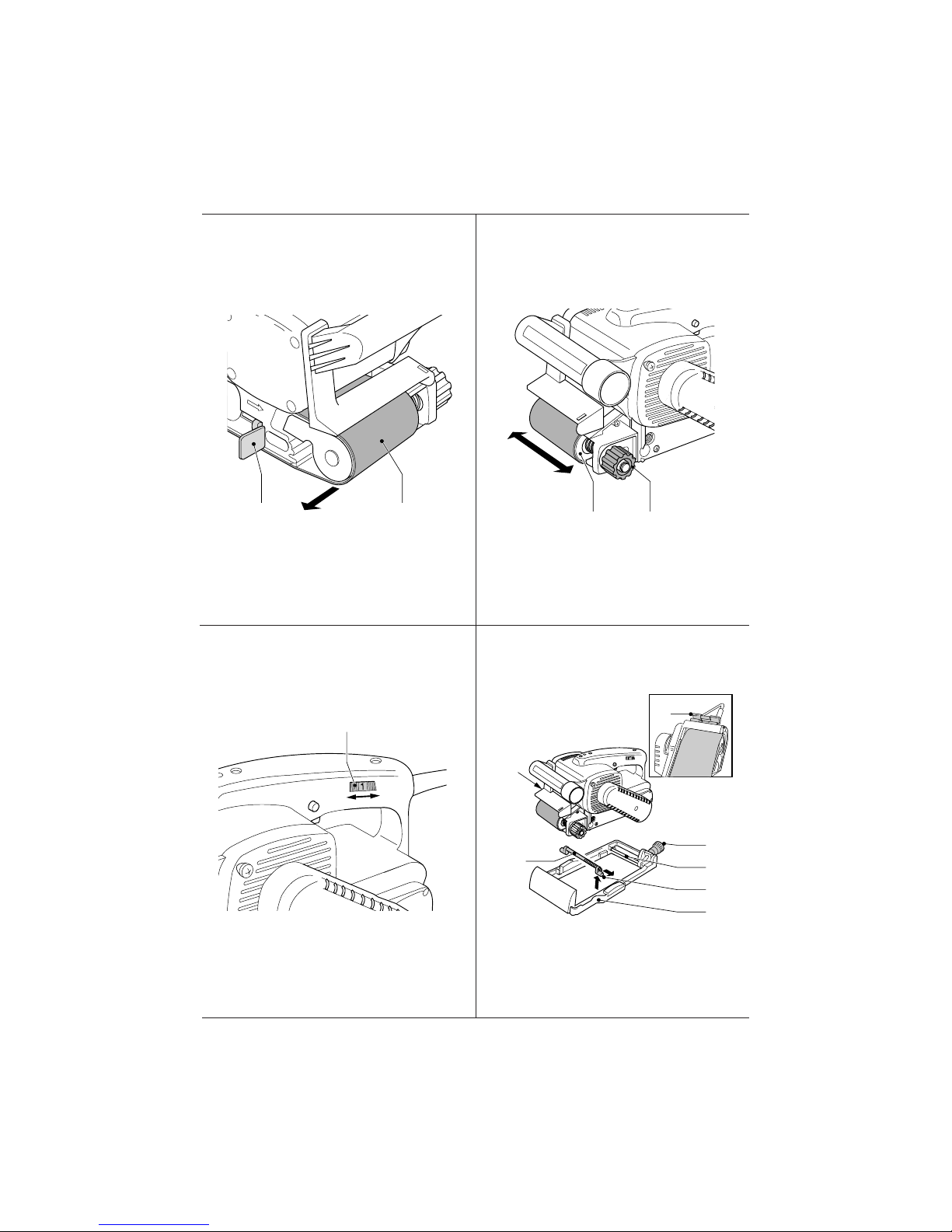

Montering og centrering af slibebånd (fig. B & C)
Din båndslibemaskine anvender 75 x 480 mm
slibebånd.
• Træk klemarmen (12) fremad.
• Tag slibebåndet (5) af.
• Sæt et nyt slibebånd på plads. Se til at pilen på
båndets bagside peger i samme retning som
pilen på maskinen, når det er på samme side af
rullerne.
• Tryk klemarmen tilbage.
• Start maskinen og drej båndcentreringsknappen
(6), indtil slibebåndet sidder midt på rullen (10).
MHB158E - Hastighedsregulering (fig. D)
• Drej hastighedsreguleringshjulet (2) til den
ønskede position. Jo højere tal, desto højere
båndhastighed.
Montering, afmontering og justering af
sliberammen (fig. A & E)
Sliberammen kan købes som ekstraudstyr.
• Tag låsestiften (13) af sliberammen (14) og adskil
møtrik, fjeder og krumtapaksel (15).
• Skub låsestiften ind i hullet (11) i den side,
hvor klemarmen (12) sidder.
• Monter fjederen, krumtapakslen og møtrikken.
• Indstil krumtapakslen i ret vinkel med slibebåndet
og skub sliberammen på krumtapakslen.
• Sæt låsestiften (16) ind i klemfjederen (4).
• Indstil sliberammens (14) højde ved hjælp af
drejeknappen (17).
• Sliberammen afmonteres i omvendt rækkefølge.
Hvis sliberammen ikke anvendes,
kan låsestiften (13) drejes en kvart
omgang. Det er ikke nødvendigt at
afmontere låsestiften, da krumtapakslen
går ind i fordybningen (11).

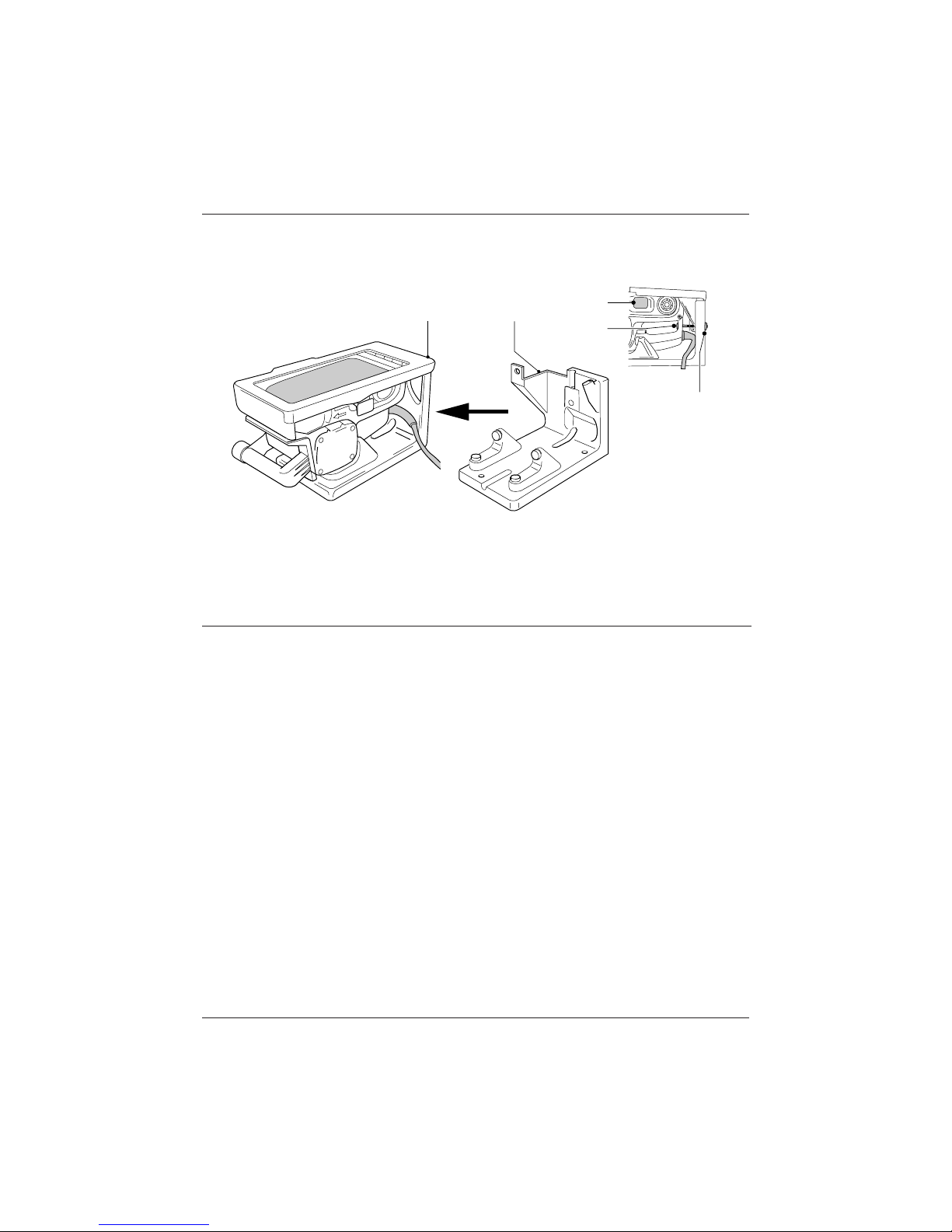

Montering og afmontering af den stationære
holder (fig. A & F)
Med en faststående holder (ekstraudstyr)
kan maskinen anvendes i en faststående stilling
både op/ned og vandret/lodret.
• Monter sliberammen (14) som beskrevet ovenfor.
• Placer båndslibemaskinen på den stationære
holder (18). Styr ledningen væk ved siden af
klemarmen (12).
• Sæt monteringsbolten (19) gennem håndtaget og
spænd den runde møtrik (20) (se tegning i figur F).
• Den stationære holder afmonteres i omvendt
rækkefølge.
• Anvend strømfaldsafbryder eller anden anordning
som forhindrer at maskinen starter utilsigtet.
Støvsugning (fig. A)
Pudsning af træ producerer støv.
Anvend derfor altid en støvpose eller
tilslut en støvsuger, der er konstrueret i
henhold til gældende direktiver.
Anvend aldrig støvpose eller støvsuger
uden at bruge beskyttelse for gnister,
når du pudser metal.
Anvend aldrig maskinen til slibning på
magnesium.
• Sæt støvposen (7) eller støvudsugningsadapteren
(21) (ekstraudstyr) på studsen (22).
• For en effektiv støvafsugning tømmes støvposen,
når den er ca. 1/3 fuld.
• Tag støvposen af studsen, luk lynlåsen op og ryst
indholdet ud af støvposen.
Brugervejledning
• Overhold altid sikkerhedsinstruktionerne
og gældende foreskrifter.
• Se til at alle materialer, der skal slibes,
spændes ordentligt fast.
• Anvend kun et let tryk mod arbejdsemnet.
Afbryder (fig. A)
• Tænd: Tryk på afbryderen (1).
• Hvis maskinen skal køre konstant, skal også
låseknappen (3) trykkes ind.
• Sluk: Tryk på afbryderen igen.
Afbryd altid værktøjet, når arbejdet er
afsluttet, og før stikket trækkes ud.

da - 5 5
DANSK
Nærmere oplysninger om tilbehør fås hos Deres
forhandler.
Vedligeholdelse
Dit elværktøj er fremstillet til at fungere i meget lang
tid med mindst mulig vedligeholdelse. For at
værktøjet skal kunne fungere tilfredsstillende hele
tiden, er det dog vigtigt, at værktøjet behandles
korrekt og rengøres jævnligt.
Smøring
Dit elværktøj kræver ingen ekstra smøring.
Rengøring
Hold ventilationshullerne åbne og rengør
maskinhuset jævnligt med en blød klud.
Opslidt værktøj og miljøet
Når din maskine er slidt op, beskyt da naturen ved
ikke at kaste den bort sammen med almindeligt
affald. Aflever den til et opsamlingssted i din
kommune eller til et Elu serviceværksted.
Service
Hvis der opstår fejl i din maskine, skal den altid
indleveres til et autoriseret serviceværksted.
(Se gældende prisliste/katalog for yderligere
oplysninger eller henvend dig til Elu). Alternativt kan
De også finde en liste over Elu-autoriserede
serviceværksteder og detaljer om vor eftersalgs-
service på Internettet på følgende adresse:
www.2helpU.com. På grund af forskning og
udvikling kan ovenstående specifikationer ændres
uden forudgående varsel.
GARANTI
• 30 DAGE TILFREDSKUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage. Hvis du
ikke er helt tilfreds med dit Elu-værktøj, kan du
returnere værktøjet til forhandleren inden 30 dage
efter købet og få dine penge refunderet eller
værktøjet ombyttet. Værktøjet skal indleveres
komplet, og købsnotaen skal forevises.
• ET ÅRS FULD GARANTI •
Hvis et Elu-værktøj bliver defekt på grund af
materiale eller produktfejl inden for de første
12 måneder fra købsdatoen, vil de defekte
komponenter blive udskiftet gratis eller også
udskiftes enheden uden beregning under
følgende forudsætninger:
• At apparatet ikke er anvendt forkert.
• At der ikke er udført uautoriserede reparationer.
• At dateret købsnota forevises.
Oplysninger om nærmeste Elu-autoriserede
serviceværksted, se aktuelt katalog for videre
information eller kontakt Elu.

6de - 1
DEUTSCH
BANDSCHLEIFER MHB158/MHB158E
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von Elu ent-
schieden, das die lange Elu-Tradition fortsetzt,
nur ausgereifte und in zahlreichen Tests bewährte
Qualitätsprodukte für den Fachmann anzubieten.
Lange Jahre der Erfahrung und kontinuierliche Wei-
terentwicklung machen Elu zu Recht zu einem ver-
läßlichen Partner aller professionellen Anwender.
Inhaltsverzeichnis
Technische Daten de - 1
EG-Konformitätserklärung de - 1
Sicherheitshinweise de - 2
Überprüfen der Lieferung de - 3
Gerätebeschreibung de - 3
Elektrische Sicherheit de - 4
Verlängerungskabel de - 4
Zusammenbauen und Einstellen de - 4
Gebrauchsanweisung de - 5
Wartung de - 5
Garantie de - 6
Technische Daten
MHB158 MHB158E
Spannung (Volt) 230 230
Leistungsaufnahme (Watt) 650 650
Abgabeleistung (Watt) 310 310
Schleifband
geschwindigkeit (m/min) 320 190 - 320
Schleiffläche (mm) 120 x 75 120 x 75
Schleifbandlänge (mm) 480 480
Schleifbandbreite (mm) 75 75
Staubabsaugung Staubsack Staubsack
Gewicht (kg) 3,6 3,6
Mindestabsicherung des Stromkreises:
230-V-Elektrowerkzeuge 10 A
Folgende Symbole werden in dieser Anleitung ver-
wendet:
Achtung: Verletzungsgefahr, Lebensge-
fahr oder mögliche Beschädigung des
Elektrowerkzeuges infolge der Nichtbe-
achtung der Anweisungen dieser
Anleitung!
elektrische Spannung
Feuergefahr
Explosionsgefahr
EG-Konformitätserklärung
MHB158/MHB158E
Elu erklärt hiermit, daß diese Elektrowerkzeuge ent-
sprechend den Richtlinien und Normen 98/37/EWG,
89/336/EWG, 73/23/EWG, EN 50144, EN 55014-2,
EN 55014, EN 61000-3-2 und EN 61000-3-3 konzi-
piert wurden.
Für weitere Informationen wenden Sie sich bitte an die
Adresse weiter unten oder an eine der auf der Rücksei-
te dieser Anleitung genannten Niederlassungen.
Die Höhe des Schalldrucks entspricht den Richtlini-
en der Europäischen Gemeinschaft 86/188/EWG
und 98/37/EWG gemessen nach EN 50144:
MHB158 MHB158E
L
pA
(Schalldruck) dB(A)* 91 91
L
WA
(Schalleistung) dB(A) 99 99
* Arbeitsplatzbezogener Emissionswert
Tragen Sie bei einem Schalldruck über
85 dB(A) einen Gehörschutz.
Gewichteter Effektivwert der Beschleunigung nach
EN 50144:
MHB158 MHB158E
< 2,5 m/s
2
< 2,5 m/s
2

DEUTSCH
de - 2 7
Direktor Produktentwicklung
Horst Großmann
Elu International, Richard-Klinger-Straße 40,
D-65510, Idstein, Deutschland
Sicherheitshinweise
Beim Gebrauch von Elektrowerkzeugen sind
zum Schutz gegen elektrischen Schlag,
Verletzungs- und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten. Lesen Sie
folgende Sicherheitshinweise, bevor Sie das
Elektrowerkzeug benutzen. Bewahren Sie diese
Sicherheitshinweise gut auf!
Allgemeines
1 Halten Sie Ihren Arbeitsbereich in Ordnung
Unordnung im Arbeitsbereich führt zu Unfallge-
fahren.
2 Berücksichtigen Sie Umgebungseinflüsse
Setzen Sie Elektrowerkzeuge keiner Nässe aus.
Sorgen Sie für eine gute Beleuchtung des Ar-
beitsbereiches. Benutzen Sie Elektrowerkzeuge
nicht in der Nähe von brennbaren Flüssigkeiten
oder Gasen.
3 Schützen Sie sich vor elektrischem Schlag
Vermeiden Sie Körperberührung mit geerdeten
Teilen, z.B. Rohren, Heizkörpern, Herden und
Kühlschränken.
Bei extremen Einsatzbedingungen (z.B. hohe
Feuchtigkeit, Entwicklung von Metallstaub usw.)
kann die elektrische Sicherheit durch Vorschalten
eines Trenntransformators oder eines Fehler-
strom-(FI-)Schutzschalters erhöht werden.
4 Halten Sie Kinder fern!
Sorgen Sie dafür, daß Kinder das Werkzeug oder
Kabel nicht berühren. Jugendliche unter 16 Jahren
dürfen das Werkzeug nur unter fachlicher Anlei-
tung benutzen.
5 Verlängerungskabel im Freien
Verwenden Sie bei Arbeiten im Freien nur dafür
zugelassene und entsprechend gekennzeichnete
Verlängerungskabel.
6 Bewahren Sie Ihre Werkzeuge sicher auf
Unbenutzte Werkzeuge sollten in trockenen,
verschlossenen Räumen und für Kinder nicht
erreichbar aufbewahrt werden.
7 Tragen Sie geeignete Arbeitskleidung
Tragen Sie keine weite Kleidung oder Schmuck. Sie
können von sich bewegenden Teilen erfaßt werden.
Beim Arbeiten im Freien sind Arbeitshandschuhe
und rutschfestes Schuhwerk empfehlenswert.
Tragen Sie bei langen Haaren ein Haarnetz.
8 Benutzen Sie eine Schutzbrille
und verwenden Sie eine Atemmaske bei staub-
und spanerzeugenden Arbeiten.
9 Beachten Sie den Höchstschalldruck
Tragen Sie bei einem Schalldruck über 85 dB(A)
einen geeigneten Gehörschutz.
10 Sichern Sie das Werkstück
Benutzen Sie Spannvorrichtungen oder einen
Schraubstock, um das Werkstück festzuhalten.
Es ist damit sicherer gehalten und ermöglicht die
Bedienung des Elektrowerkzeuges mit beiden
Händen.
11 Achten Sie auf einen sicheren Stand
Achten Sie auf einen sicheren Stand, um in jeder
Arbeitsposition das Gleichgewicht zu halten.
12 Vermeiden Sie unbeabsichtigtes Einschalten
Tragen Sie keine an das Stromnetz angeschlos-
senen Elektrowerkzeuge mit dem Finger am
EIN-/AUS-Schalter. Vergewissern Sie sich davon,
daß der Schalter beim Anschluß an das Strom-
netz ausgeschaltet ist.
13 Seien Sie stets aufmerksam
Konzentrieren Sie sich auf Ihre Arbeit.
Gehen Sie vernünftig vor. Verwenden Sie das
Werkzeug nicht, wenn Sie müde sind.
14 Ziehen Sie den Netzstecker
Schalten Sie das Gerät ab und warten Sie, bis
das Werkzeug die Ruhestellung erreicht hat,
bevor Sie den Arbeitsplatz verlassen. Bei Nicht-
gebrauch, vor der Wartung und beim Werkzeug-
wechsel ist der Netzstecker zu ziehen.
15 Lassen Sie keine Werkzeugschlüssel stecken
Überprüfen Sie vor dem Einschalten, ob die
Schlüssel und Einstellwerkzeuge entfernt sind.
16 Benutzen Sie das richtige Werkzeug
Die bestimmungsgemäße Verwendung ist in
dieser Betriebsanleitung beschrieben. Verwenden
Sie keine zu schwachen Werkzeuge oder Vor-
satzgeräte für schwere Arbeiten.

8de - 3
DEUTSCH
Mit dem richtigen Werkzeug erzielen Sie eine
optimale Qualität und gewährleisten Ihre persönli-
che Sicherheit.
Warnung! Das Verwenden anderer als der in
dieser Anleitung empfohlenen Vorsatzgeräte und
Zubehörteile oder die Ausführung von Arbeiten
mit diesem Elektrowerkzeug, die nicht der be-
stimmungsgemäßen Verwendung entsprechen,
kann zu Unfallgefahren führen.
17 Behandeln Sie das Kabel sorgfältig
Tragen Sie das Werkzeug nicht am Kabel und
benutzen Sie das Kabel nicht, um den Stecker
aus der Steckdose zu ziehen. Schützen Sie das
Kabel vor Hitze, Öl und scharfen Kanten.
18 Pflegen Sie Ihre Werkzeuge mit Sorgfalt
Halten Sie Ihre Werkzeuge scharf und sauber,
um gut und sicher arbeiten zu können. Befolgen
Sie die Wartungsvorschriften und die Hinweise für
den Werkzeugwechsel. Kontrollieren Sie regelmä-
ßig den Stecker und das Kabel und lassen Sie
diese bei Beschädigung von einer Elu-Kunden-
dienst-werkstatt erneuern. Kontrollieren Sie
Verlängerungskabel regelmäßig und ersetzen Sie
sie im Falle einer Beschädigung. Halten Sie alle
Schalter trocken, sauber und frei von Öl und Fett.
19 Kontrollieren Sie Ihr Elektrowerkzeug auf
Beschädigungen
Vor Gebrauch ist das Elektrowerkzeug auf ein-
wandfreie und bestimmungsgemäße Funktion zu
überprüfen. Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und ob Teile
beschädigt sind. Sämtliche Teile müssen richtig
montiert sein, um den einwandfreien Betrieb des
Elektrowerkzeuges zu gewährleisten.
Beschädigte Teile und Schutzvorrichtungen
müssen vorschriftsgemäß repariert oder ausge-
wechselt werden. Benutzen Sie das Elektrowerk-
zeug nicht, wenn der Schalter defekt ist. Beschä-
digte Schalter müssen durch eine Elu-
Kundendienstwerkstatt ersetzt werden.
20 Lassen Sie Reparaturen nur von einer Elu-
Kundendienstwerkstatt ausführen
Dieses Elektrowerkzeug entspricht den einschlä-
gigen Sicherheitsbestimmungen. Reparaturen
dürfen nur von einem anerkannten Fachmann
ausgeführt werden, andernfalls kann Unfallgefahr
für den Betreiber entstehen.
Schleifen von Farbe
Beachten Sie die geltenden Regeln zum Schleifen
von Farbe. Insbesondere sind folgende Punkte zu
berücksichtigen:
1 Verwenden Sie zur Staubabsaugung möglichst
einen Entstauber gemäß der Norm TRGS 553.
2 Besondere Vorsicht gilt beim Schleifen von
bleihaltigen Farben:
• Kinder und Schwangere dürfen den
Arbeitsplatz nicht betreten.
• Alle Personen, die den Arbeitsplatz betreten,
müssen eine spezielle Maske zum Schutz vor
Bleifarbstaub und -dämpfen tragen.
• Am Arbeitsplatz nicht essen, trinken oder
rauchen.
3 Staubteilchen und jegliche anderen Schleifabfälle
sind fachgerecht zu entsorgen.
Überprüfen der Lieferung
Die Verpackung enthält:
1 Bandschleifer
1 Staubsack
1 Bedienungsanleitung
• Vergewissern Sie sich, daß das Elektrowerkzeug
sowie die Zubehörteile beim Transport nicht be-
schädigt wurden.
• Lesen Sie vor der Inbetriebnahme die Bedie-
nungsanleitung gründlich durch.
Gerätebeschreibung (Abb. A)
Ihr Elu-Bandschleifer MHB158/MHB158E wurde für
professionelle Schleifarbeiten entwickelt.
1 EIN-/AUS-Schalter
2 Geschwindigkeitsregler
3 Arretierung EIN-/AUS-Schalter
4 Klemmfeder für Schleifrahmenbefestigung
5 Schleifband
6 Zentrierknopf für Schleifband
7 Staubsack
8 Handgriff
9 Rollenwelle
10 Rolle
11 Bohrung für Schleifrahmenbefestigung
12 Klemmhebel

de - 4 9
DEUTSCH
Elektrische Sicherheit
Der Elektromotor wurde nur für eine Spannung kon-
zipiert. Überprüfen Sie deswegen, ob die Netzspan-
nung der auf dem Typenschild des Elektrowerkzeu-
ges angegebenen Spannung entspricht.
Ihr Elu-Elektrowerkzeug ist gemäß
EN 50144 zweifach isoliert; eine Erdleitung
ist aus diesem Grunde überflüssig.
CH Bei Ersatz des Netzkabels achten Sie auf
Verwendung des Schweizer Netzsteckers.
Typ 11 für Klasse II
(Doppelisolierung) - Geräte
Typ 12 für Klasse I
(Schutzleiter) - Geräte
CH Ortsveränderliche Geräte, die im Freien
verwendet werden, müssen über einen
Fehlerstromschutzschalter angeschlossen
werden.
Auswechseln des Netzkabels oder -steckers
Defekte Netzkabel oder -stecker dürfen nur von ei-
nem autorisierten Fachbetrieb ausgewechselt wer-
den. Ausgetauschte Netzkabel oder -stecker müs-
sen danach fachgerecht entsorgt werden.
Verlängerungskabel
Verwenden Sie ein zugelassenes Verlängerungskabel,
das für die Leistungsaufnahme des Elektrowerkzeugs
ausreichend ist (vgl. technische Daten). Der Mindest-
querschnitt beträgt 1,5 mm2. Rollen Sie das Kabel bei
Verwendung einer Kabelrolle immer völlig aus.
Zusammenbauen und Einstellen
Ziehen Sie vor dem Zusammenbauen
und Einstellen immer den Netzstecker.
Montieren und Einstellen des Schleifbandes
(Abb. B & C)
Für Ihren Bandschleifer verwenden Sie Schleifbänder
von 75 x 480 mm.
• Ziehen Sie den Klemmhebel (12) nach vorne.
• Entfernen Sie das Schleifband (5).
• Legen Sie ein neues Band ein. Sorgen Sie dafür,
daß der Pfeil an der Innenseite des Schleifbandes
in die gleiche Richtung zeigt wie der Pfeil am
Elektrowerkzeug.
• Drücken Sie den Klemmhebel zurück.
• Schalten Sie das Elektrowerkzeug EIN und dre-
hen Sie den Zentrierknopf (6), bis das Schleif-
band auf der Rolle (10) zentriert läuft.
MHB158E - Geschwindigkeitseinstellung (Abb. D)
• Stellen Sie den Geschwindigkeitsregler (2) auf die
gewünschte Position. Mit steigender Zahl erhöht
sich die Bandgeschwindgkeit.
Montieren, Entfernen und Einstellen des Schleif-
rahmens (Abb. A & E)
Der Schleifrahmen ist als Zubehör erhältlich.
• Entfernen Sie die Befestigungswelle (13)
vom Schleifrahmen (14) und demontieren Sie die
Mutter, die Feder und die Kurbelwelle (15).
• Drücken Sie die Befestigungswelle in die Boh-
rung (11) an der Seite des Klemmhebels (12).
• Montieren Sie die Kurbelwelle, die Feder und die
Mutter wieder.
• Stellen Sie die Kurbelwellen rechtwinklig zum
Schleifband ein und drücken Sie den Schleif-
rahmen auf die Kurbelwellen.
• Lassen Sie die Befestigungswelle (16) in die
Klemmfeder (4) einschnappen.
• Stellen Sie die Höhe des Schleifrahmens (14)
mit Hilfe des Knopfes (17) ein.
• Um den Schleifrahmen zu entfernen, gehen Sie in
umgekehrter Reihenfolge vor.
Falls der Schleifrahmen nicht verwendet
wird, können Sie die Befestigungswelle
eine Viertelumdrehung drehen.
Sie brauchen die Befestigungswelle nicht
zu entfernen, da die Kurbelwelle in der
Aussparung (11) einrastet.
Montieren und Entfernen der Stationärein-
richtung (Abb. A & F)
Das Elektrowerkzeug kann zusammen mit der als
Zubehör erhältlichen Stationäreinrichtung auch sta-
tionär (umgekehrt, horizontal und vertikal) eingesetzt
werden.
• Montieren Sie den Schleifrahmen (14) wie oben
beschrieben.
• Legen Sie den Bandschleifer auf die Stationärein-
richtung (18). Führen Sie das Kabel an der Seite
des Klemmhebels (12) nach außen.

10 de - 5
DEUTSCH
• Bringen Sie den Befestigungsbolzen (19) an und
drehen Sie die runde Mutter (20) fest (siehe den
Einsatz bei Abb. F).
• Um die Stationäreinrichtung zu entfernen, gehen
Sie in umgekehrter Reihenfolge vor.
Staubabsaugung (Abb. A)
Bei der Holzbearbeitung mit einem
Schleifer fällt immer Staub an. Verwen-
den Sie deswegen immer einen
Staubsammler oder einen Entstauber,
gebaut nach der Norm TRGS 553.
Verwenden Sie beim Schleifen von Metall
weder einen Staubsammler noch einen
Entstauber ohne entsprechende
Funkenschutzstrecke.
Schleifen Sie kein Magnesium.
Es besteht Explosionsgefahr.
• Schieben Sie den Staubsack (7) oder den Staubab-
saugadapter (21) (Zubehör) über den Flansch (22).
• Um eine effiziente Staubabsaugung zu gewährlei-
sten, entleeren Sie den Staubsack, wenn er etwa
zu einem Drittel voll ist.
• Entfernen Sie den Staubsack vom Flansch,
öffen Sie den Reißverschluß und schütteln Sie
den Staubsack vorsichtig aus.
Gebrauchsanweisung
• Beachten Sie immer die Sicherheitshin-
weise und die gültigen Vorschriften.
• Sorgen Sie dafür, daß alle zu schleifen-
den Werkstücke sicher befestigt sind.
• Drücken Sie beim Schleifen den Schleifer
nur leicht an. Übermäßiger Druck
verbessert die Schleifqualität nicht.
Ein- und Ausschalten (Abb. A)
• Einschalten: drücken Sie den Ein-/Aus-Schalter (1).
• Für Dauerbetrieb drücken Sie auch den Arretier-
knopf (3).
• Ausschalten: drücken Sie den Ein-/Aus-Schalter
wieder.
Schalten Sie den Ein-/Aus-Schalter nach
dem Beenden der Arbeit und vor dem
Ziehen des Netzsteckers immer auf die
Aus-Position.
Wenden Sie sich für nähere Informationen über das
richtige Zubehör an Ihren Elu-Fachhändler.
Wartung
Ihr Elu-Elektrowerkzeug wurde für eine lange Le-
bensdauer und einen möglichst geringen Wartungs-
aufwand entwickelt. Ein dauerhafter, einwandfreier
Betrieb setzt eine regelmäßige Reinigung voraus.
Schmieren
Ihr Elektrowerkzeug erfordert keine zusätzliche
Schmierung.
Reinigung
Sorgen Sie dafür, daß die Lüftungsschlitze offen blei-
ben, und reinigen Sie das Gehäuse regelmäßig mit
einem weichen Tuch.
Recycling (nicht zutreffend für Öster-
reich und die Schweiz)
Elektrowerkzeuge enthalten Roh- und Kunststoffe,
die recycelt werden können und Stoffe, die fachge-
recht entsorgt werden müssen. Elu und andere
namhafte Hersteller von Elektrowerkzeugen haben
ein Recycling-Konzept entwickelt, das dem Handel
und dem Anwender eine problemlose Rückgabe von
Elektrowerkzeugen ermöglicht. Ausgediente netz-
und akkubetriebene Elu-Werkzeuge können beim
Handel abgegeben oder direkt an Elu eingeschickt
werden. Beim Recycling werden sortenreine Roh-
stoffe (Kupfer, Aluminium, etc.) und Kunststoffe ge-
wonnen und nicht verwertbare Reststoffe verantwor-
tungsvoll entsorgt. Voraussetzung für den Erfolg ist
das Engagement von Anwendern, Handel und
Markenherstellern.

DEUTSCH
de - 6 11
Elu-Kundendienst
Alle Elu-Elektrowerkzeuge werden werkseitig gründ-
lich getestet. Sollte eine Reparatur dennoch erfor-
derlich sein, so wenden Sie sich bitte an eine Elu-
Kundendienstwerkstatt. Erfragen Sie die Ihnen am
nächsten gelegene Elu-Kundendienstwerkstatt bei
Ihrem Elu-Fachhändler oder bei der Elu-Haupt-
niederlassung Ihres Landes (siehe Rückseite dieser
Bedienungsanleitung). Eine Übersicht über die Elu-
Kundendienstwerkstätte und weitere Informationen
finden Sie auch im Internet: www.2helpU.com.
GARANTIE
• 30 TAGE GELD ZURÜCK GARANTIE •
Wenn Sie mit der Leistung Ihres Elu-Elektrowerk-
zeuges nicht völlig zufrieden sind, können Sie es
unter Vorlage des Original-Kaufbeleges ohne
weiteres innerhalb von 30 Tagen bei Ihrem Elu-
Fachhändler im Original-Lieferumfang zurückge-
ben und erhalten Ihr Geld zurück. Die Geld
zurück Garantie gilt nicht für Zubehör.
• 1 JAHR GARANTIE •
Die Garantiefrist von 12 Monaten gilt für alle Elu-
Elektrowerkzeuge und beginnt mit dem Kaufdatum,
das durch den Original-Kaufbeleg nachgewiesen
werden muß. In dieser Zeit garantieren wir:
• Kostenlose Beseitigung eventueller Störungen
• Kostenlosen Ersatz aller schadhaften Teile
• Kostenlosen und fachmännischen Reparatur-
service
• Voraussetzung ist, daß der Fehler nicht auf
unsachgemäße Behandlung zurückzuführen ist
und nur Original-Elu-Zubehörteile verwendet
wurden, die ausdrücklich von Elu als zum
Betrieb mit Elu-Elektrowerkzeugen geeignet
bezeichnet worden sind.
Mit dieser Garantieerklärung erhalten Sie eine
zusätzliche Sicherheit. Sie schränkt jedoch in
keinem Falle Ihre gesetzlichen Gewährleistungs-
rechte ein, die Sie gegenüber demjenigen haben,
bei dem Sie das Gerät gekauft haben.
Sie können nach Ihrer Wahl diese in gewissem
Umfange weitergehenden Rechte (Minderung
des Kaufpreises oder Rückgängigmachung des
Kaufes) auch Ihrem Verkäufer gegenüber geltend
machen.

12 en - 1
ENGLISH
BELT SANDER MHB158/MHB158E
Congratulations!
You have chosen an Elu Power Tool. Years of
experience, thorough product development and
innovation make Elu one of the most reliable
partners for professional Power Tool users.
Table of contents
Technical data en - 1
EC-Declaration of conformity en - 1
Safety instructions en - 2
Package contents en - 3
Description en - 3
Electrical safety en - 3
Mains plug replacement (U.K. & Ireland only) en - 3
Using an extension cable en - 4
Assembly and adjustment en - 4
Instructions for use en - 5
Maintenance en - 5
Guarantee en - 6
Technical data
MHB158 MHB158E
Voltage V 230 230
(U.K. & Ireland only) V 230/115 230/115
Power input W 650 650
Power output W 310 310
Belt speed m/min 320 190 - 320
Sanding surface mm 120 x 75 120 x 75
Belt length mm 480 480
Belt width mm 75 75
Dust extraction dustbag dustbag
Weight kg 3.6 3.6
Fuses:
Europe 230 V tools 10 Amperes, mains
U.K. & Ireland 230 V tools 13 Amperes, in plugs
The following symbols are used throughout this
manual:
Denotes risk of personal injury, loss of life
or damage to the tool in case of non-
observance of the instructions in this
manual.
Denotes risk of electric shock.
Fire hazard.
Explosion hazard.
EC-Declaration of conformity
MHB158/MHB158E
Elu declares that these Power Tools have been
designed in compliance with: 98/37/EEC,
89/336/EEC, 73/23/EEC, EN 50144, EN 55014-2,
EN 55014, EN 61000-3-2 & EN 61000-3-3.
For more information, please contact Elu at the
address below, or refer to the back of the manual.
Level of sound pressure according to 86/188/EEC &
98/37/EEC, measured according to EN 50144:
MHB158 MHB158E
L
pA
(sound pressure) dB(A)* 91 91
L
WA
(acoustic power) dB(A) 99 99
* at the operator’s ear
Take appropriate measures for the
protection of hearing if the sound
pressure of 85 dB(A) is exceeded.
Weighted root mean square acceleration value
according to EN 50144:
MHB158 MHB158E
< 2.5 m/s
2
< 2.5 m/s
2

ENGLISH
en - 2 13
Director Engineering and Product Development
Horst Großmann
Elu International, Richard-Klinger-Straße 40,
D-65510, Idstein, Germany
Safety instructions
When using Power Tools, always observe the
safety regulations applicable in your country to
reduce the risk of fire, electric shock and
personal injury. Read the following safety
instructions before attempting to operate this
product.
Keep these instructions in a safe place!
General
1 Keep work area clean
Cluttered areas and benches can cause accidents.
2 Consider work area environment
Do not expose Power Tools to humidity.
Keep work area well lit. Do not use Power Tools
in the presence of flammable liquids or gases.
3 Guard against electric shock
Prevent body contact with earthed surfaces
(e.g. pipes, radiators, cookers and refrigerators).
For use under extreme conditions (e.g. high
humidity, when metal swarf is being produced,
etc.) electric safety can be improved by inserting
an isolating transformer or a (FI) earth-leakage
circuit-breaker.
4 Keep children away
Do not let children come into contact with the
tool or extension cord.
Supervision is required for those under 16 years
of age.
5 Extension cords for outdoor use
When the tool is used outdoors, always use
extension cords intended for outdoor use and
marked accordingly.
6 Store idle tools
When not in use, Power Tools must be stored in
a dry place and locked up securely, out of reach
of children.
7 Dress properly
Do not wear loose clothing or jewellery. They can
be caught in moving parts. Preferably wear
rubber gloves and non-slip footwear when
working outdoors. Wear protective hair covering
to keep long hair out of the way.
8 Wear safety goggles
Also use a face or dust mask in case the
operations produce dust or flying particles.
9 Beware of maximum sound pressure
Take appropriate measures for the protection of
hearing if the sound pressure of 85 dB(A) is
exceeded.
10 Secure workpiece
Use clamps or a vice to hold the workpiece. It is
safer and it frees both hands to operate the tool.
11 Do not overreach
Keep proper footing and balance at all times.
12 Avoid unintentional starting
Do not carry the plugged-in tool with a finger on
the switch. Be sure that the switch is released
when plugging in.
13 Stay alert
Watch what you are doing. Use common sense.
Do not operate the tool when you are tired.
14 Disconnect tool
Shut off power and wait for the tool to come to a
complete standstill before leaving it unattended.
Unplug the tool when not in use, before servicing
or changing accessories.
15 Remove adjusting keys and wrenches
Always check that adjusting keys and wrenches
are removed from the tool before operating the
tool.
16 Use appropriate tool
The intended use is described in this instruction
manual. Do not force small tools or attachments
to do the job of a heavy-duty tool. The tool will
do the job better and safer at the rate for which it
was intended.
Warning! The use of any accessory or
attachment and performance of any operation
with this tool, other than those recommended in
this instruction manual may present a risk of
personal injury.
17 Do not abuse cord
Never carry the tool by its cord or pull it to
disconnect from the socket. Keep the cord away
from heat, oil and sharp edges.

14 en - 3
ENGLISH
18 Maintain tools with care
Keep the tools in good condition and clean for
better and safer performance. Follow the
instructions for maintenance and changing
accessories. Inspect the tool cords at regular
intervals and, if damaged, have them repaired by
an Elu authorized repair agent. Inspect the
extension cords periodically and replace them if
damaged. Keep all controls dry, clean and free
from oil and grease.
19 Check for damaged parts
Before using the tool, carefully check it for damage
to ensure that it will operate properly and perform
its intended function. Check for misalignment and
seizure of moving parts, breakage of parts and any
other conditions that may affect its operation. Have
damaged guards or other defective parts repaired
or replaced as instructed. Do not use the tool if the
switch is defective. Have the switch replaced by an
Elu authorized repair agent.
20 Have your tool repaired by an Elu authorized
repair agent
This Power Tool is in accordance with the
relevant safety regulations. To avoid danger,
electric appliances must only be repaired by
qualified technicians.
Sanding paint
Observe the applicable regulations for sanding paint.
Pay special attention to the following:
1 Whenever possible, use a vacuum extractor for
dust collection.
2 Take special care when sanding paint which is
possibly lead based:
• Do not let children or pregnant women enter
the work area.
• All persons entering the work area should wear
a mask specially designed for protection
against lead paint dust and fumes.
• Do not eat, drink or smoke in the work area.
3 Dispose of dust particles and any other removal
debris safely.
Package contents
The package contains:
1 Belt sander
1 Dustbag
1 Instruction manual
• Check for damage to the tool, parts or accessories
which may have occurred during transport.
• Take the time to thoroughly read and understand
this manual prior to operation.
Description (fig. A)
Your Elu belt sander MHB158/MHB158E has been
designed for professional applications.
1 On/off-switch
2 Speed control dial
3 Lock-on button
4 Clamping spring
5 Sanding belt
6 Belt centring knob
7 Dustbag
8 Grip
9 Roller shaft
10 Roller
11 Locking shaft holder
12 Clamping lever
Electrical safety
The electric motor has been designed for one
voltage only. Always check that the power supply
corresponds to the voltage on the rating plate.
Your Elu tool is double insulated in
accordance with EN 50144; therefore no
earth wire is required.
Mains plug replacement
(U.K. & Ireland only)
• Should your mains plug need replacing and you
are competent to do this, proceed as instructed
below. If you are in doubt, contact an Elu
authorized repair agent or a qualified electrician.
• Disconnect the plug from the supply.
• Cut off the plug and dispose of it safely; a plug
with bared copper conductors is dangerous if
engaged in a live socket outlet.
• Only fit 13 Amperes BS1363A approved plugs
fitted with the correctly rated fuse (1).
• The cable wire colours, or a letter, will be marked
at the connection points of most good quality
plugs. Attach the wires to their respective points
in the plug (see below). Brown is for Live (L) (2)
and Blue is for Neutral (N) (4).

ENGLISH
en - 4 15
• Before replacing the top cover of the mains plug
ensure that the cable restraint (3) is holding the
outer sheath of the cable firmly and that the two
leads are correctly fixed at the terminal screws.
Never use a light socket.
Never connect the live (L) or neutral (N)
wires to the earth pin marked E or .
For 115 V units with a power rating exceeding 1500 W,
we recommend to fit a plug to BS4343 standard.
Using an extension cable
If an extension cable is required, use an approved
extension cable suitable for the power input of this
tool (see technical data). The minimum conductor size
is 1.5 mm2. When using a cable reel, always unwind
the cable completely. Also refer to the table below.
Conductor size (mm
2
) Cable rating (Amperes)
0.75 6
1.00 10
1.50 15
2.50 20
4.00 25
Cable length (m)
7.515 25 30 45 60
Voltage Amperes Cable rating (Amperes)
115 0-2.0 66 66 610
2.1 - 3.4 6 6 6 6 15 15
3.5 - 5.0 6 6 10 15 20 20
5.1 - 7.0 10 10 15 20 20 25
7.1 - 12.0 15 15 20 25 25 -
12.1 - 20.0 20 20 25 - - -
230 0 - 2.0 6 6 6 6 6 6
2.1 - 3.4 6 6 6 6 6 6
3.5 - 5.0 6 6 6 6 10 15
5.1 - 7.0 10 10 10 10 15 15
7.1 - 12.0 15 15 15 15 20 20
12.1 - 20.0 20 20 20 20 25 -
Assembly and adjustment
Prior to assembly and adjustment always
unplug the tool.
Fitting and centring the sanding belt (fig. B & C)
Your belt sander uses 75 x 480 mm sanding belts.
• Pull the clamping lever (12) forwards.
• Remove the sanding belt (5).
• Place a new sanding belt making sure that the
arrow on the inside of the sanding belt points in
the same direction as the arrow on the machine
when on the same side of the rollers.
• Push the clamping lever back.
• Switch the machine on and turn the belt centring
knob (6) until the sanding belt is centred on the
roller (10).
MHB158E - Speed control (fig. D)
• Turn the speed control dial (2) to the desired
position. The higher the number, the higher the
belt speed.
Mounting, removing and adjusting the sanding
frame (fig. A & E)
The sanding frame is available as an option.
• Remove the locking shaft (13) from the sanding
frame (14) and disassemble the nut, the spring
and the crankshaft (15).
• Push the locking shaft into the hole (11) at the
side where the clamping lever (12) is.
• Mount the spring, the crankshaft and the nut.
• Set the crankshafts at right angles with the
sanding belt and push the sanding frame onto
the crankshaft.
• Click the locking shaft (16) into the clamping
spring (4).
• Adjust the height of the sanding frame (14) using
the knob (17).
• To remove the sanding frame, proceed in reverse
order.
If the sanding frame is not being used, the
locking shaft (13) can be rotated a quarter
of a turn. It is not necessary to remove the
locking shaft because the crankshaft will
park inside the recess (11).
