elvita CTS 3190V User manual

BRUKSANVISNING
USER MANUAL
TORKSKÅP / TØRKESKAP / DRYING CABINET
MOD NR: CTS 3190V
Läs bruksanvisningen noga innan du använder produkten. Spara bruksanvisningen för framtida bruk.
Les bruksanvisningen nøye før du tar i bruk produktet. Ta vare på bruksanvisningen for fremtidig bruk.
Before using this product, please read the user manual carefully. Save the user manual for future reference.
Bruksanvisning / Installationshandbok................ 2
Bruksanvisning / installasjonsanvisning........... 20
User manual / Installation manual........................... 38
SE
NO
GB

2
SE
INNEHÅLL
Denna bruksanvisning ..........3
Säker användning ..............3
För en bra miljö..............3
Förpackningsmaterial .........3
Hantering av uttjänt torkskåp.....3
Beskrivning av torkskåpet .......4
Manöverpanel...............4
Installation ....................5
Uppackning.................5
Omhängning av dörr..........6
Placering...................8
Vågrät justering. . . . . . . . . . . . . .8
Infästning mot vägg ..........8
Evakuering / tilluft ............9
Anslutning till evakuering ......9
Elektrisk anslutning..........10
Innan skåpet tas i bruk .........11
Torkprogram .................11
Program ..................11
Programval ................11
Manöverpanel..............11
Placering av tvättgods .........12
Användartips...............12
Luftöde ..................12
Barnspärr ....................12
Aktivering/Avaktivering av
barnspärr .................12
Torkning utan barnspärr ........13
Automatprogram............13
Manuellt program ...........13
Program paus ..............13
Avbryta torkprocessen .......13
Torkning med barnspärr ........14
Automatprogram............14
Manuellt program ...........14
Program paus ..............14
Avbryta torkprocessen .......14
Överhettningsskydd ...........15
Skötsel ......................16
Rengöring .................16
Utbytesdel.................16
Service ...................16
Servicekasett .................17
Demontering ...............17
Tekniska data .................18
Energiförbrukning och torktider .18
Tillverkningsnormer ...........18
Elschema ....................18
Art. Nr: 427001032 Rev 01
Rätten till ändringar förbehålls.
Tryckt på miljövänligt papper som uppfyller Miljöför-
bundets- och Naturskyddsföreningens krav.

3
SE
DENNA BRUKSANVISNING
Innehållet i denna bruksanvisning beskriver torkskåpets funktion och handhavande samt
innehåller anvisning för installation, underhåll.
__________________________________________________________
OBS!
Förvara denna bruksanvisning så att den alltid nns tillhands för framtida bruk.
__________________________________________________________
SÄKER ANVÄNDNING
Detta torkskåp uppfyller gällande säkerhetskrav. Ett felaktigt bruk kan dock leda till personska-
dor och skador på föremål.
Dessa råd om säkert handhavande har tillkommit för att du ska undvika felanvändning och onö-
diga olycksrisker och bör läsas före installation och användning av torkskåpet.
VARNING!
Denna utrustning är endast avsedd att användas för att torka textilier tvättade i vatten.
• Torkskåpet ska installeras och förvaras inomhus.
• Torkskåpet kan användas av barn från 8 år och uppåt och personer (inklusive barn) med
nedsatt fysisk, sensorisk eller mental förmåga eller som har brist på erfarenhet eller kunskap,
under förutsättning att de fått handledning eller information om hur man använder torkskåpet
på ett säkert sätt samt förstår de risker som kan förekomma.
• Tillåt inte barn att leka i, på eller med torkskåpet. Håll ögonen på barnen då de vistas i ome-
delbar närhet till skåpet.
• Rengöring och underhåll ska inte utföras av barn utan handledning.
• Om nätsladden är skadad ska den omedelbart bytas. Montering av utbytessladd får endast
göras av tillverkaren, dennes serviceombud eller annan behörig elektriker!
• Följ NIMO anvisningar vid reparation och utbyte av delar.
FÖR EN BRA MILJÖ
FÖRPACKNINGSMATERIAL
Emballaget som skyddar torkskåpet mot trans-
portskador är valt med hänsyn till miljön och är
därför återvinningsbart.
Emballage som återförs till matrialkretsloppet
innebär minskad råvaruförbrukning och mindre
mängd avfall.
HANTERING AV UTTJÄNT TORKSKÅP
När torkskåpet har tjänat ut måste det lämnas
till återvinning för destruktion. Många detaljer
i torkskåpet går att återanvända, men skåpet
innehåller även annat material som måste tas
omhand på ett korekt sätt. Lämna därför aldrig
torkskåpet eller delar av skåpet i hushållsav-
fallet eftersom det kan leda till hälsorisker och
skador på miljön.
Lämna istället in det uttjänta torkskåpet till en
återvinningsstation. Hör efter med din återför-
säljare vid behov.
Torkskåpets alla plastdelar är markerade med
internationellt normerade symboler. Därför kan
torkskåpets delar återvinnas miljövänligt med
hjälp av källsortering.

4
SE
BESKRIVNING AV TORKSKÅPET
Manöverpanel
Knappval för torkprogram
Se sid 11
Stoppknapp
Lysdioder
Hål för anslutningssladd
Utsläpp fuktig luft
Luftinsläpp
Värme- och äktkomponenter
samlade i en utdragbar Service-
kasett bakom täckplåt
Tre utdragbara hängsektioner
Dörr, alternativt höger- eller
vänsterutförande
Ställfötter (4 stycken)

5
SE
INSTALLATION
__________________________________________________________
Iaktta försiktighet då torkskåpet är övertungt och kan lätt tippa.
Flytta inte skåpet ensam, ta hjälp och var två man om detta.
__________________________________________________________
Kontrollera att samtliga transportsäkringar har avlägsnats innan torkskåpet kopplas in
__________________________________________________________
Förpackningsmaterial såsom plast och frigolit lämnas oåtkomligt för barn
__________________________________________________________
UPPACKNING
Ta bort allt förpackningsmaterial; använd inte vassa verktyg som kan skada varan.
____________________________
Kontrollera att varan inte är transportskadad.
Eventuella transportskador skall anmälas till
återförsäljaren inom 7 dagar
____________________________
____________________________
Efter uppackningen kontrollera att varan är fel-
fri. Skador, felaktigheter och ev saknade delar
skall omedelbart anmälas till återförsäljaren
____________________________

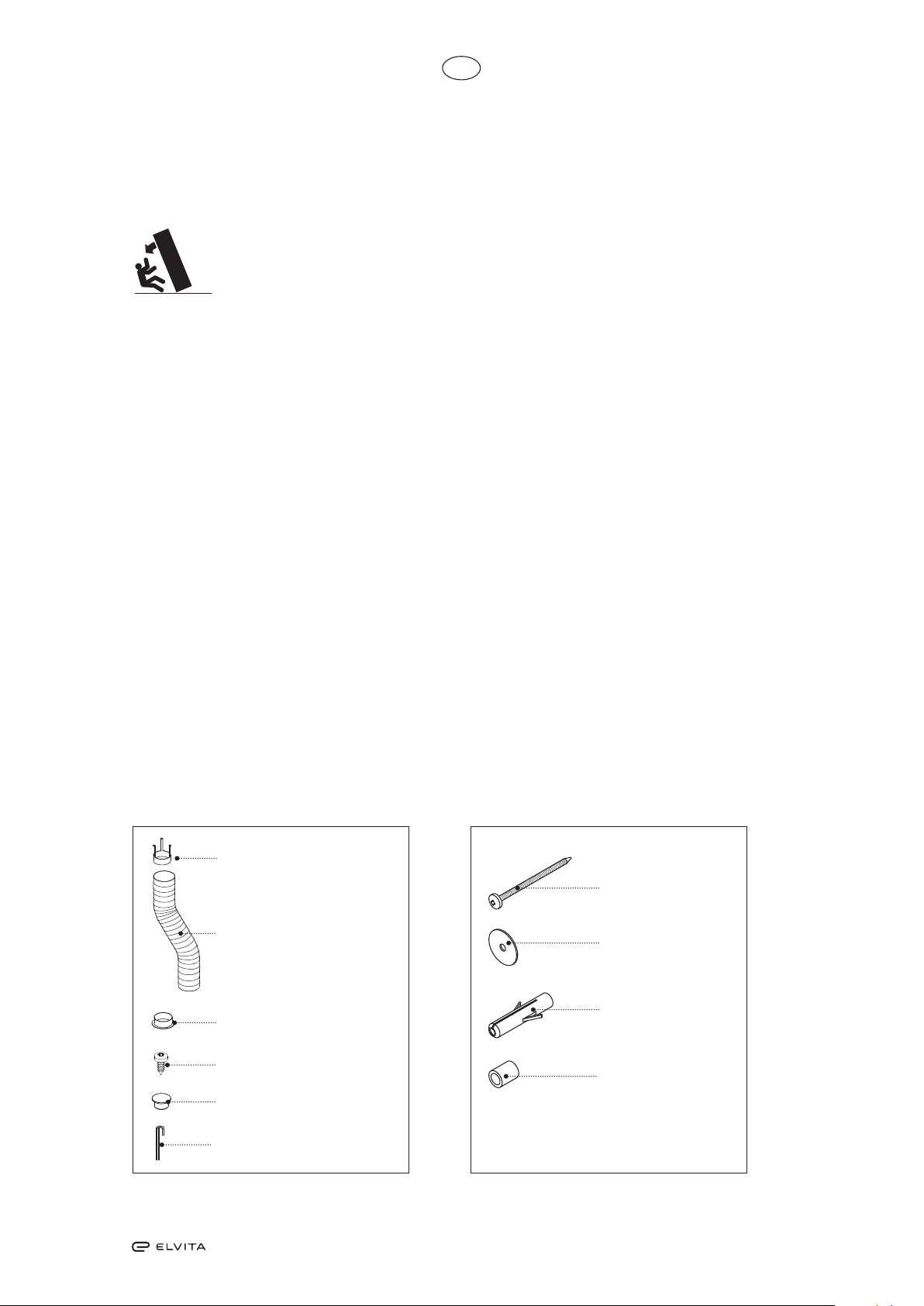

I en komplett leverans ska ingå:
• Skåp med monterad äktenhet
• Monteringssats
• Bruksanvisning
Dragavbrott (1x)
Slang (1x)
Stos (1x)
Fästskruv för stos (2x)
Täckplugg, vit (4x) för
ställfötter
Insexnyckel (1x)
Monteringssats
- för skåp - för fastsättning mot vägg
Skruv TRX 5x70
fzk (2x)
Bricka NB 5x25
(2x)
Nylonplugg (2x)
Distans 8.2x12x15
(2x)

6
SE
OMHÄNGNING AV DÖRR
Bilderna nedan visar omhängning från
vänsterhängd dörr till högerhängd.
____________________________
Dra ur stickkontakten
____________________________
Vänster och höger övre gångjärn är inte
utbytbara sinsemellan. Vid omhängning
måste nytt övre gångjärn beställas från
leverantören av torkskåpet.
Figur A
Lägg ner skåpet försiktigt på ryggsidan.
1 Börja med att lossa locket (1) och skydds-
kåpan (2) över manöverkabeln från dörrens
membranpanel (3). Pilar markerar fästskru-
varna på respektive del.
2 Separera manöverkabeln från styrenheten i
skåpets överdel med snabbkopplingen (5).
Notera hur kablarna är kopplade. Kablarna
är färgkodade. Se punkt 19.
Figur B
3 Skruva ut nedre gångjärnstappen (4).
4 Lyft dörren något i nederkant och dra loss
den från övre gångjärnsleden (se g på
nästa sida) så långt att gångjärnstappen
friläggs. Gångjärnet har ett spår för manö-
verkabeln.
5 Dra ur dörrkabeln (1) med sin anslutnings-
kontakt ur spåret i gångjärnet.
Figur C
Dörrkabeln är avskalad för att kunna
dras ur genom spåret i gängjärnet.
Använd denna del när kabeln dras ut.
6 Dörren (4) är nu fri och kan läggas åt sidan.
7 Lossa övre gångjärnet (2) med gång-järns-
brickan (3). Gångjärnet och brickan kasse-
ras.
8 Montera det nya utbytesgångjärnet med
gångjärnsbricka på motsatt sida.
Gångjärnet, tillsammans med gångjärns-
brickan, är beställningsvara från leverantö-
ren av torkskåpet.
1
2
3
4
5
Nedre
gångjärnsled
1
2
4
3
Övre gångjärnsled med
dörren nerdragen så att
gångjärnstappen blir fri
Figur A
Figur B
Figur C

7
SE
4.dxf
1
2
Servicekasett
6
7
8
____________________________
OBS!
Åtdragningsmoment för dörrhandtagets
fästskruvar 2.5 Nm
____________________________
Figur D
Figur F

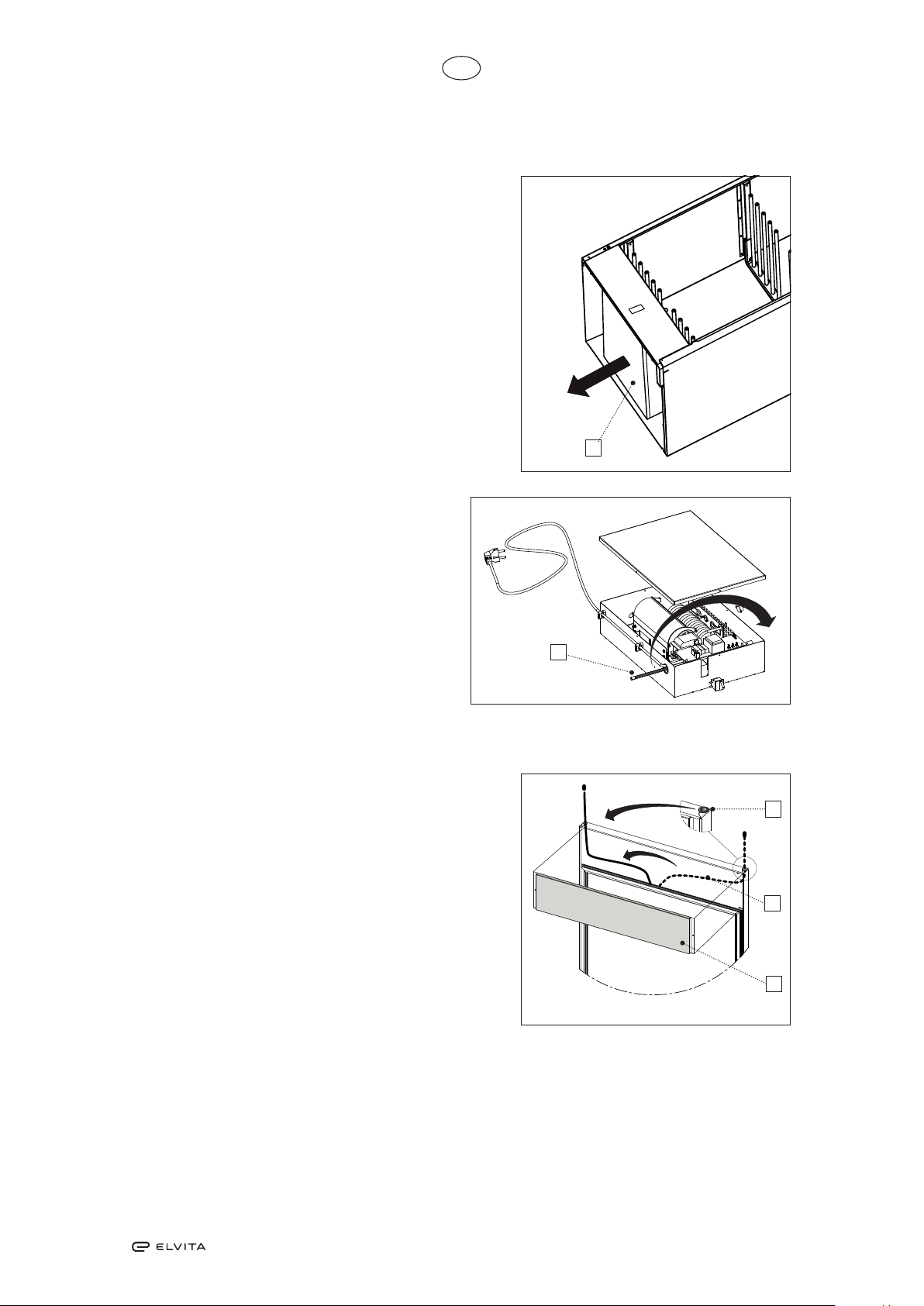

Figur D och E
9 Lossa servicekasetten (1). Fästskruvarna
sitter i taket inne i torkskåpet. Skruvarna
blir åtkomliga om övre hängarsektionen
dras ut något.
10 Ta bort locket på servicekasetten. Locket
är fäst med en skruv på vardera kort- och
långsida.
11 Flytta över manöverkabeln (2) till andra
sidan och dra den genom förberett hål i
sidan.
12 Montera tillbaka locket och skruva åter fast
servicekasetten.
Figur F
Vänd dörren så att insidan blir åtkomlig.
13 Lossa övre innerplåt (8). Plåten är fäst med
totalt 5 skruv (3 skruv under magnetlisten
och en skruv i vardera änden).
14 Lossa och ytta över de två gång-järns-
bussningarna i dörren till motsatt sida. I
guren är den övre markerad med (6).
15 Flytta över dörrkabeln (7) till andra sidan.
Trä den genom den yttade gångjärns-
bussningen.
16 Montera tillbaka innerplåten.
Lägg dörren på sin plats.
17 För in dörrkabeln genom spåret i det nya
övre gångjärnet. Använd den avskalade
delen av kabeln.
Skjut upp dörren på gångjärnstappen.
18 Montera nedre gångjärnstappen.
19 Anslut manöverkabeln till servicekasetten i
torkskåpets överdel med snabbkopplingen.
Se punkt 11.
Kontrollera att de färgkodade kablarna blir
kopplade på samma sätt som när de sepa-
rerades. Se punkt 2.
20 Återmontera locket över torkskåpet och
skyddskåpan över kabeln enl gur på sid 6.
21 Flytta dörrhandtaget till motsatt sida.
Figur E

8
SE
PLACERING
__________________________________________________________
Torkskåpet är endast avsett för placering inomhus på torr plats
__________________________________________________________
Torkskåpet får ej placeras i miljö där högtrycksvatten används för rengöring
__________________________________________________________
Vågrät justering
Torkskåpet ska stå i våg på ett plant under-lag,
vilande på alla fyra fötterna.
Justera med ställfötterna. Använd den med-
levererade insexnyckeln och justera från
skåpets insida.
Infästning mot vägg
Skåpet måste fästas i vägg för att förhindra
tippning.
1 Placera skåpet på sin plats, öppna dörren
och dra ut övre hängarsektionen.
2 Borra 8 mm hål i väggen genom de två
förborrade hålen i torkskåpets baksida.
3 Montera plastpluggarna (4) i väggen. Trä
på distansen (6) på skruven (8) och mon-
tera med bricka enligt g. Skruvar nns i
monteringssatsen.
____________________________
VARNING!
Torkskåpet får ej användas utan att vara
fastskruvat i vägg p g a risken att det kan
tippa framåt
____________________________
1. Insexnyckel
2. Täckplugg
3. Vattenpass
4. Plastplugg
5. Vägg bakom torkskåpet
6. Distans
7. Bakre vägg i torkskåp
8. Fästskruv med bricka
5
47
6
8
3.dxf
3
2
1

9
SE
EVAKUERING / TILLUFT
Då skåpet är på evakueras minst 45 m³ fuktig luft/tim. Se därför till att luft kan komma in i rum-
met för att ersätta den fuktiga luft som ventileras ut.

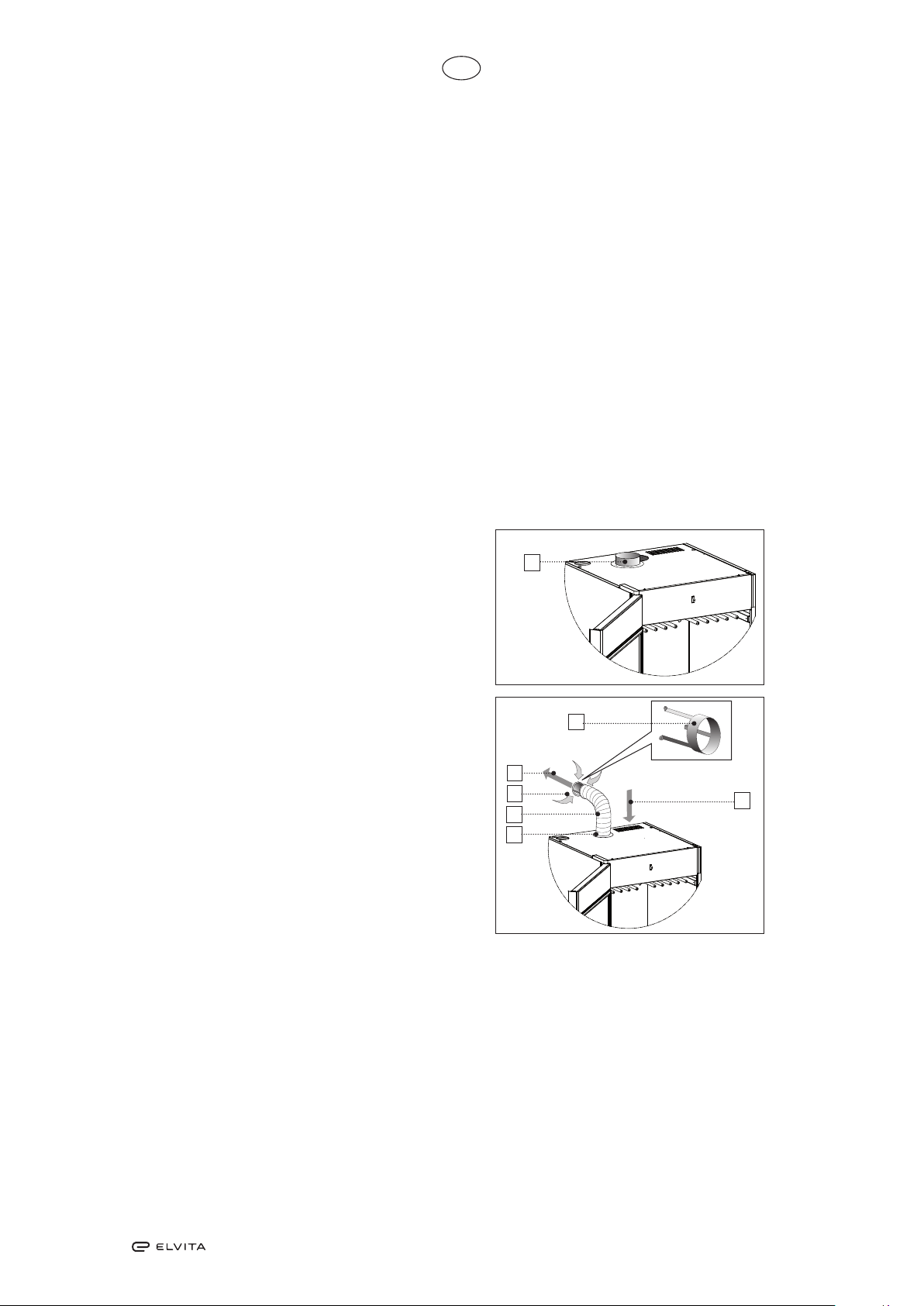

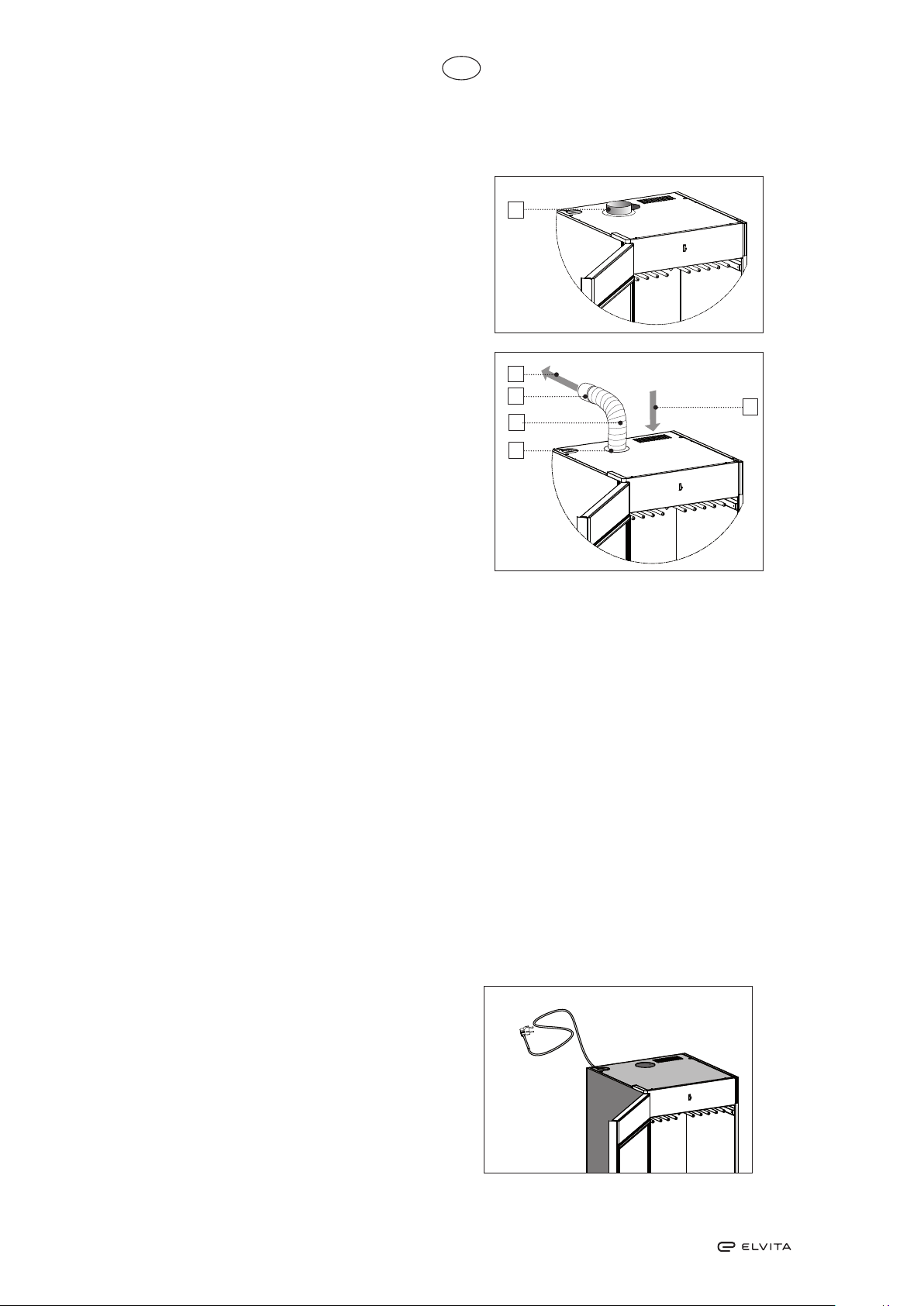

ANSLUTNING TILL EVAKUERING
Torkskåpet ansluts till normenlig frånluftventilation.
Torkskåpet kan anslutas till evakueringskanal på två sätt, antingen med dragavbrott eller
fastmonterat till mekanisk frånluftsventilation.
Ska torkskåpet anslutas till ett bentligt ventilationssystem ska alltid dragavbrott användas,
detta för att inte påverka allmänventilationen i lokalen.
Fast montering ska enbart ske när en separat frånluftskanal dras fram till torkskåpet.
Tillverkaren rekommenderar att torkskåpet ansluts med dragavbrott.
1. Med dragavbrott
____________________________
Torkskåpet får ej anslutas till eldstadskanal
____________________________
Torkskåpets luftintag får ej blockeras
____________________________
1 Placera den medlevererade stosen (4) över
hålet på torkskåpets överdel, passa in skru-
varna och skruva fast stosen.
2 Anslut den exibla slangen (3) till stosen.
Anslut slangens andra ände till dragavbrot-
tet (5) som sedan trycks fast på frånluftven-
tilen i rummet.
1. Fuktig luft ut
2. Ventilationsluft från lokal
3. Flexibel slang
4. Stos
5. Dragavbrott
6. Luftintag
1
2
3
4
5
6
4

10
SE
2. Fast monterat till mekanisk
frånluftventilation
____________________________
Övergångsdel ingår ej i leveransen
____________________________
Torkskåpets luftintag får ej blockeras
____________________________
När skåpet är fast anslutet till ventilationskanal
ventileras hela rummet genom torkskåpet.
1 Placera den medlevererade stosen (4) över
hålet på torkskåpets överdel, passa in skru-
varna och skruva fast stosen.
2 Anslut den exibla slangen (3) till stosen.
Anslut slangens andra ände till övergångs-
delen (2) som sedan trycks fast på frånluft-
ventilen i rummet.
ELEKTRISK ANSLUTNING
Torkskåpet ska anslutas till 220 - 230 V 1-fas
50-60 Hz och skyddsjordat vägguttag.
Torkskåpet levereras anslutningsklart med
kabel med jordad stickkontakt.
____________________________
Torkskåpet ska anslutas med den medföljande
anslutningskabeln till jordat vägguttag
____________________________
Eluttaget ska vara så placerat att
stickkontakten lätt kan dras ur vid behov
____________________________
Kontrollera att anslutningsströmmen
överensstämmer med data på typskylten samt
att huvudledningen är jordad på rätt sätt enligt
gällande standard. Vi rekommenderar att
huvudledningen förses med jordfelsbrytare
____________________________
Anslutningen ska utgöra egen säkringsgrupp
____________________________
1. Fuktig luft ut
2. Övergångsdel (ej medlevererad)
3. Flexibel slang
4. Stos
5. Luftintag
3
4
25
1
4
____________________________
Tillverkaren avsäger sig allt ansvar om
elanslutningen ej utförts på i denna
bruksanvisning föreskrivet sätt
____________________________
OBS!
Montering av utbytessladd får endast göras av
behörig elektriker!
____________________________
3.dxf

11
SE
INNAN SKÅPET TAS I BRUK
____________________________
Läs denna bruksanvisning innan
torkskåpet tas i bruk
____________________________
1 Kontrollera att skåpet är väl fastsatt i väg-
gen. Se sid 8.
2 Kontrollera att inget förpackningsmaterial
ligger framme.
3 Använd ett milt diskmedel med varmt
vatten och tvätta av torkskåpet på in- och
utsida. Torka noggrant. Se vidare avsnitt
’Skötsel’ längre fram i manualen.
____________________________
VARNING! Läs säkerhetsanvisningarna på sid
3 innan skåpet används
____________________________
TORKPROGRAM
Program
Skåpet har fyra torkprogram,
High - automat- eller manuellt program
Low - automat- eller manuallt program.
Automatprogrammen stänger av automatiskt
för High och Low automat när tvätten är torr.
I de manualla programmen väljer man själv
torktid från 1 timme till max 3 timmar.
Programval
High automat:
För normal tvätt.
High manuell:
För tjocka textilier t.ex fodrade overaller.
Low automat:
För tvätt som kräver skonsam torkning.
Low manuall:
För tjocka textilier som kräver skonsam
torkning, såsom fodrade overaller med
känsligt ytskikt.
Manöverpanel
Skåpet har två programknappar för val av
torkprogram samt en stoppknapp för att
avbryta valt torkprogram.
Till vänster om respektive programknapp nns
en lysdiod. Se lysdiodens funktion nedan.
Torkprogrammen är uppdelade i två
sekvenser:
Torkprocess:
Lysdiod - Fast sken
Nedkylningsperiod:
Lysdiod - Blinkande sken
Knappval High torkprogram
Knappval Low torkprogram
Stoppknapp
Programvalsdioder

12
SE
PLACERING AV TVÄTTGODS
I skåpet nns tre sektioner med hängare.
Varje sektion har ett antal stänger som tvätten
hängs upp på enligt följande anvisning.
Genom att hänga plaggen på detta sätt
uppnås det effektivaste torkresultatet.
• Häng in föremålen i torkskåpet efter hur
stort utrymme de tar - inte efter deras vikt.
• För bästa effektivitet - placera inte liggande
gods över hängarsektionerna.
• Långa plagg närmast skåpets väggar och
kortare plagg mot skåpets centrum.
• Fäll upp de två understa hängarsektionerna
om långa plagg ska torkas.
• Häng handskar, mössor, scarves o dyl på
hängarlisterna på insidan av dörren.
• Överbelasta inte torkskåpet. Tvätten blir
skrynklig och torkningen ojämn. Lämna
istället om möjligt avstånd mellan plaggen.
• Om det nns risk för att viss tvätt färgar
av sig bör man lämna fritt utrymme kring
dessa.
• Undvik att torka tunga klädesplagg
tillsammans med lättare tvättgods då de
har alltför olika torktid.
• Tänk på att inte hänga stickade produkter.
Dessa sträcks onödigt då de är tunga i vått
tillstånd.
Användartips
• Följ alltid plaggens tvättråd om dessa nns
angivna.
• Om mjukgörare eller antistatmedel
används, ska tillverkarens anvisning för
användning av denna produkt följas.
Luftflöde
Figuren visar luftödet i torkskåpet.
________________
OBS!
När skåpet är kallt kan det
förekomma att dörrens
tätningslist ej sluter till
helt. Detta kompenseras
dock fullt ut när skåpet
körs med värme då tät-
ningslisten utvidgas
________________
OBS!
Blockera ej luftödet i mit-
ten (de stora pilarna i gu-
ren ovan) då detta kraftigt
försämrar torkresultatet
________________
BARNSPÄRR
För att eliminera ofrivillig uppstart av
torkskåpet nns en barnspärrfunktion inbyggd.
Aktivering/Avaktivering av barnspärr:
Håll stoppknappen intryckt medan
Lowknappen trycks in. Aktiveringen resp.
avaktiveringen indikeras med blinksekvens
från båda programvalsdioderna.
Skåpet levereras med avaktiverad
barnspärrfunktion

13
SE
TORKNING UTAN BARNSPÄRR
Automatprogram
• När önskad programvalsknapp trycks in
startas torkprocessen direkt.
Lysdioden för valt program lyser med fast
sken.
____________________________
Programvalsknappen ska tryckas distinkt en
gång och inte hållas intryckt
____________________________
Torkprocessen avslutas automatiskt när
textilierna är torra och torkprogrammet går
över i en nedkylningsperiod. Lysdioden blinkar
under nedkylningsperioden.
____________________________
Har man råkat hålla inne knappen i 5 sekunder
eller mer, börjar programvalsdioden istället
blinka och betyder då att man valt manuellt
torkprogram. Släpp knappen och tryck på
STOP knappen och börja om.
____________________________
Man kan alltid avbryta pågående inställning
genom att trycka på STOP knappen
____________________________
Manuellt program
• Tryck och håll inne önskad
programvalsknapp.
• När lysdioden börjar blinka, släpp då
knappen.
____________________________
Nu görs inställning av programmets tidslängd.
Från det att lysdioden börjar blinka, blinkar
den i 10 sekunder, därefter stängs skåpet av
om ingen tidsinställning är gjord.
____________________________
• För tidsinställning, tryck åter samma
knapp
1 gång för 1 timmes program,
2 gånger för 2 timmars program
och alternativt
3 eller era gånger för 3 timmes
torkprogram.
____________________________
MAX TID är 3 timmars torkprogram
____________________________
Efter 10 sekunder slutar lysdioden blinka och
lyser nu med fast sken.
Torkprogrammet går över i en
nedkylningsperiod när inställd tid är slut.
Lysdioden blinkar under nedkylningsperioden.
____________________________
Man kan alltid avbryta pågående inställning
genom att trycka på STOP knappen
____________________________
Program paus
Öppnas dörren under pågående torkprocess,
stängs värmen av, äkten fortsätter att gå i
ytterligare 5 minuter. Lysdioden för pausat
program blinkar under denna 5 minuters
period.
Stängs dörren inom denna 5 minutersperiod
startas torkprogrammet om från början.
Lämnas dörren öppen avbryts torkprocessen
efter 5 minuter och måste återstartas manuellt.
Avbryta torkprocessen
• Tryck på stoppknappen för att avbryta
pågående torkprocess direkt.

14
SE
TORKNING MED BARNSPÄRR
Förutsättning är att barnspärrläge har aktiverats enl sid 12.
Automatprogram
• Tryck och håll inne önskad
programvalsknapp.
• Släpp knappen när äkten startar.
Lysdioden för valt program lyser med fast
sken.
____________________________
Har man råkat hålla inne knappen
i 10 sekunder eller mer, börjar
programvalsknappen istället blinka och
betyder då att man valt manuellt program
enligt nedan. Släpp då knappen och tryck på
stoppknappen och börja om
____________________________
Torkprocessen avslutas automatiskt när
textilierna är torra och torkprogrammet går
över i en nedkylningsperiod. Lysdioden blinkar
under nedkylningsperioden.
Manuellt program
• Tryck och håll inne önskad
programvalsknapp.
• När lysdioden börjar blinka släpp knappen.
____________________________
Nu görs inställning av programmets tidslängd.
Från det att lysdioden börjar blinka, blinkar
den i 10 sekunder, därefter stängs skåpet av
om ingen tidsinställning är gjord
____________________________
• För tidsinställning, tryck åter samma
knapp
1 gång för 1 timmes program,
2 gånger för 2 timmars program
och alternativt
3 eller era gånger för 3 timmes
torkprogram.
____________________________
MAX TID är 3 timmars torkprogram
____________________________
Efter 10 sekunder slutar lysdioden att blinka
och lyser nu med ett fast sken.
Torkprogrammet går över i en
nedkylningsperiod när inställd tid är slut.
Lysdioden blinkar under nedkylningsperioden.
Program paus
Öppnas dörren under pågående torkprocess,
stängs värmen av, äkten fortsätter att gå i
ytterligare 5 minuter. Lysdioden för pausat
program blinkar under denna 5 minuters
period.
Stängs dörren inom denna 5 minutersperiod
startas torkprogrammet om från början.
Lämnas dörren öppen avbryts torkprocessen
efter 5 minuter och måste återstartas manuellt.
Avbryta torkprocessen
• Håll stoppknappen intryckt i minst 5 sek.
Pågående programvalsdiod blinkar nu för
att visa att barnspärren är aktiverad. Efter
5 sek avslutas torkprocessen och dioden
släcks.
____________________________
Hålls stoppknappen intryckt minder än 5 sek
fortsätter programdioden att lysa med fast eller
blinkande sken (beroende på om avbrottet
sker under tork- eller nedkylningsfasen).
Skåpets funktion har därmed inte avbrutits.
____________________________

15
SE
ÖVERHETTNINGSSKYDD
Skåpet är utrustat med ett överhettningsskydd
som återställs automatiskt när temperaturen
i skåpet sjunkit till acceptabel nivå. Tiden för
återställning varierar mellan 10 - 15 min från
det att överhettningskyddet löst ut.
När överhettningsskyddet löst ut går skåpet ej
att starta.
Har detta inträffat - gör alltid ett nytt startförsök
efter 15 minuter innan felanmälan görs.
Vid upprepade driftsstörningar kontakta din
leverantör.

16
SE
SKÖTSEL
Rengöring
____________________________
Högtrycksrengöring får ej användas!
____________________________
• Skåpets väggar rengörs med mild
tvållösning på fuktig duk.
• Damm samlas gärna kring luftintaget under
skåpet och på skåpets ovansida. Detta kan
orsaka störningar som i sin tur kan leda till
driftsstopp.
För att undvika dessa problem bör
dammsugning av luftintaget och skåpets
tak ska minst en gång per år eller oftare
beroende på vilken miljö skåpet står
placerat i.
Utbytesdel
Om anslutningskabeln av någon anledning
är skadad skall den bytas. Originaldetalj nns
hos återförsäljaren av skåpet.
____________________________
OBS! Montering av utbytessladd får endast
göras av behörig elektriker!
____________________________
Service
Innan du kontaktar service, bör du ta reda på
torkskåpets benämning, artikelnummer och
serienummer.
Dessa uppgifter står på typskylten som är
placerad på skåpets insida.
Torkskåpets benämning
Artikelnummer
Serienummer (12 siffror)
Typskylt (insida)
TS 560-E

17
SE

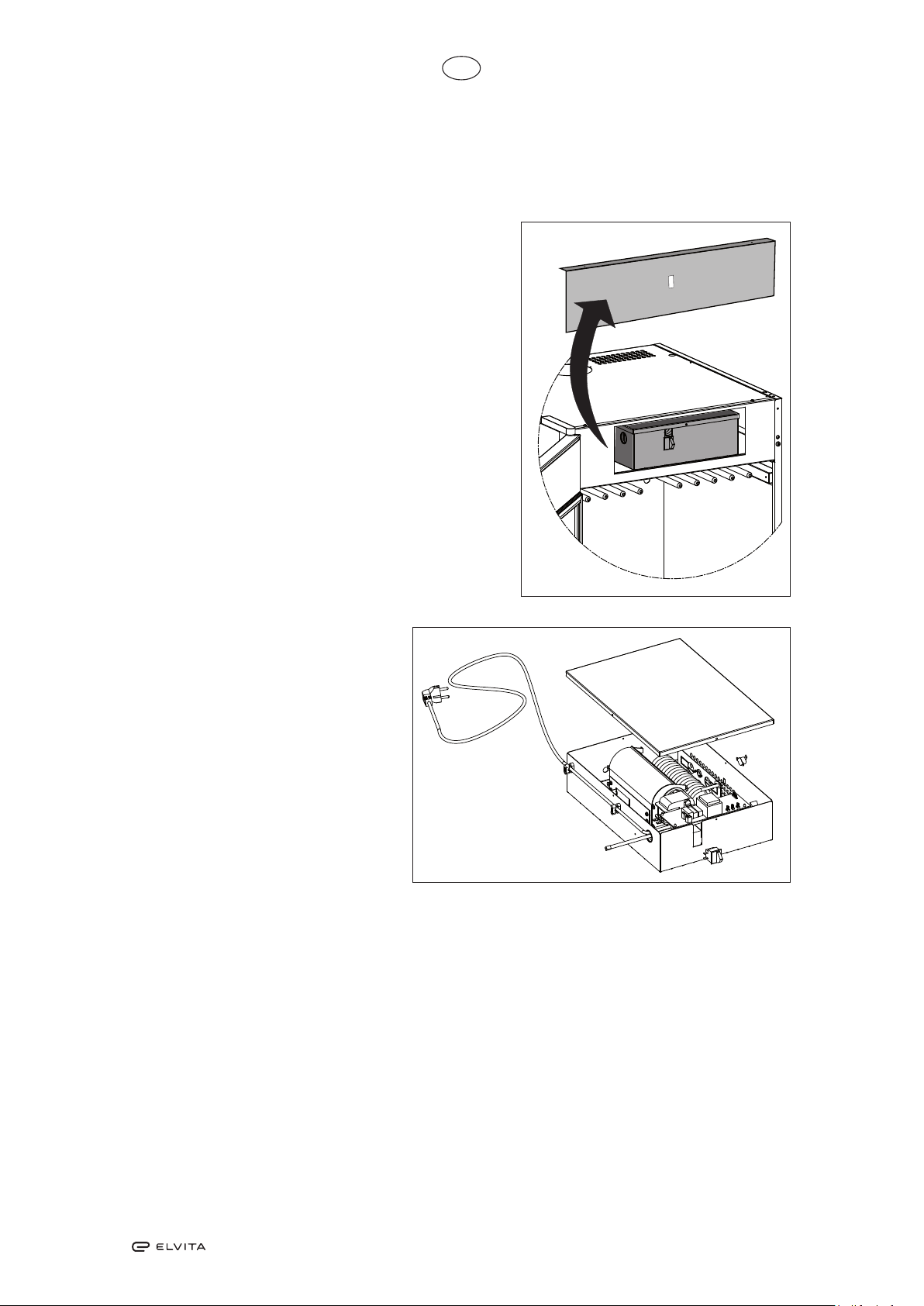

SERVICEKASSETT
Värme- och äktkomponenter nns samlade
på en utdragbar servicekasett placerad i
torkskåpets övre del.
Demontering
____________________________
Dra ur stickkontakten
____________________________
1 Lossa låsskruvarna för servicekasetten.
Skruvarna sitter i taket inne i torkskåpet
och blir åtkomliga om dörren öppnas och
övre hängarsektionen dras ut.
2 Lossa och lyft upp täckplåten framför
servicekasetten. Plåten har två låsskruvar i
överkant.
3 Dra ut servicekasetten.
Servicekasett, vänsterhängd dörr

18
SE
TEKNISKA DATA
Kapacitet: 4 kg tvätt
Avvattningskapacitet: 17 g/min
Elanslutning: 1-fas 220 - 230 V, 50-60
Hz
Motor: 35 W
Elementeffekt: 1500 W
Överhettningsskydd: Ja
Fläktkapacitet: 180 m³/tim
Hänglängd: 16 meter
Mått: Höjd 1915 mm
Bredd 600 mm
Djup 625 mm
Vikt: ~56 kg
Färg: Vit
Ljudnivå: ca. 48 dB(A)
Tillverkningsnormer
Se skåpets typskylt
Elschema
Elschema kan beställas från leverantören.
Energiförbrukning och torktider
Torkning av centrifugerad tvätt *)
Inställning Energiförbrukning Torktid Värme
High ca. 0.4 kWh/kg tvätt ca 140 min ca. 45 °C
Low ca. 0.6 kWh/kg tvätt ca 120 min ca. 60 °C
__________________________________________________________
*) Angivna värden gäller för skåp anslutet med dragavbrott.
Värden kan variera beroende på varvtal vid centrifugeringen
__________________________________________________________

19
SE

20
NO
INNHOLD
Denne bruksanvisningen .......21
Sikker bruk...................21
For et godt miljø ..............21
Emballasjemateriale .........21
Kassering av tørkeskap ......21
Beskrivelse av tørkeskapet .....22
Betjeningspanel ............22
Installering ...................23
Utpakking .................23
Omhengsling av dør .........24
Plassering.................26
Vannrett justering ...........26
Innfesting mot vegg .........26
Avtrekk/tilluft ...............27
Tilkopling til avtrekk .........27
Elektrisk tilkopling ...........28
Før skapet tas i bruk ...........29
Tørkeprogrammer .............29
Program ..................29
Programvalg ...............29
Betjeningspanel ............29
Plassering av tørketøy .........30
Brukertips .................30
Luftgjennomstrømming.......30
Barnesperre ..................30
Aktivering/deaktivering av
barnesperre ...............30
Tørking uten barnesperre.......31
Automatprogram............31
Manuelt program. . . . . . . . . . . .31
Programpause .............31
Avbryte tørkeprosessen ......31
Tørking med barnesperre .......32
Automatprogram............32
Manuelt program. . . . . . . . . . . .32
Programpause .............32
Avbryte tørkeprosessen ......32
Overopphetingsvern ...........33
Vedlikehold. . . . . . . . . . . . . . . . . . .34
Rengjøring ................34
Byttedel...................34
Service ...................34
Servicekassett ................35
Demontering ...............35
Tekniske data .................36
Energiforbruk og tørketider....36
Produksjonsnormer. . . . . . . . . .36
Koplingsskjema. . . . . . . . . . . . .36
Art. nr. 427001032 Rev 01
Med forbehold om rett til endringer.
Trykt på miljøvennlig papir som oppfyller
Miljöförbundets og Naturskyddsföreningens krav.
