Emme Esse 80353 User manual

Estensore HDMI via CAT5e
80353 (kit tx+rx) –80353R (rx)
Grazie per aver acquistato l’estensore HDMI. Leggere attentamente le istruzioni sotto
riportate per utilizzare correttamente il prodotto acquistato.
Introduzione al prodotto:
Il dispositivo include un trasmettitore ed un ricevitore , che possono trasmettere segnali
HDMI, RS232 e IR tramite protocollo TCP/IP attraverso una singola rete cablata verso una
postazione remota.
Supporta la trasmissione di segnali HDMI/DVI fino a 1920*1080 @ 60Hz, coprendo una
distanza massima per singola coppia di 170 m, con ulteriore estensione di 100 m dopo ogni
connessione ad uno switch di rete. Il prodotto può essere utilizzato per presentazioni
commerciali, in ambito multimediale e trasmissione dati, in ambito militare e di sicurezza per
l’invio di sistemi di controllo, in ambito di gestione del traffico, dell’energia o elettricità, in
sistemi medici etc..
Caratteristiche del prodotto:
1, Supporta 1920×1080@60Hz
2, La connessione punto-punto può raggiungere una distanza di 170 m, con ulteriore
estensione di 100 m dopo ogni connessione ad uno switch di rete.
3, Trasmissione su singola rete, nessun driver necessario, compatibile con tutti i sistemi
operativi, supporta plug and play
4, Supporta interfaccia DVI/HDMI
5, Supporta protocollo TCP/IP, l'aggiunta di switch di rete non solo può estendere la
trasmissione di distanza, ma anche può funzionare come distributore video.
6, Dotato di estensione IR
7,Opzionale la funzione con RS232
Specifiche del prodotto:
Video
Connettori I/O
HDMI, RS232, IR, RJ-45
Versioni HDMI
HDMI1.1 1.2 1.3
HDCP
HDCP1.2
Risoluzione HDMI
1080p/1080i/720p/720i/576p/576i/480p/480i
Formato colore Video
24bit/deep color 30bit/deep color 36bit
Formato Audio
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dol
by-AC3/DSD
TMDS
0.5-1.5Vp-p(TTL)
DDC
5Vp-p(TTL)

2
Lunghezza cavo ingresso ≤20m AWG26 HDMI 1.3 cavo standard
Lunghezza cavo uscita ≤20m AWG26 HDMI 1.3 cavo standard
Caratteristiche
Dimensione (L× W ×H) Trasmettitore : 93mm*74mm*30mm
Ricevitore: 93mm*74mm*30mm
Contenitore
Alluminio
Colore
Argento
Peso 0.3Kg
Potenza
Voltaggio 5V DC
Consumo Potenza trasmettitore
4W
Consumo Potenza ricevitore
3W
Ambiente
Temperatura di lavoro -15°C-55
Temperatura di magazzino
-40-80°C
Umidità
0-95% (senza condensa)
Contenuto confezione:
Nella confezione del kit 80353 sono inclusi:
2pz* cavo HDMI/DVI (solo per tipo per DVI)
1pz* cavo HDMI (solo per tipo con HDMI)
2pz* alimentatori DC 5V 1A
Manuale utente
Trasmettitore
Ricevitore
1coppia *connettori IR (per modello con funzione IR)
1pz*cavo RS232 (per modello con funzione RS232)
Installazione:
1. Schema di installazione
Connessione punto-punto:
●
●
●
●
●
●
●
●
C
M
Y
CM
MY
CY
CMY
K
manuale_80353.pdf 1 08/04/2019 10:30:56

3
Connessione punto-multipunto 1:
Connessione punto-multipunto 2:
2. Procedura di installazione
Assicurarsi che tutto il materiale sia pronto e seguire i punti sotto riportati:
A, Connessione punto-punto:
1, Connettere il trasmettitore al PC/DVD con il cavo video e RS232 e poi collegare il
connettore IR al trasmettitore
2, Connettere il trasmettitore al ricevitore mediante cavo di rete
3, Connettere il dispositivo remoto al ricevitore e collegare gli alimentatori
**Nota: Max distanza raggiungibile 170 m in questa configurazione
B, Connessione punto-multipunto:
1, Connettere il trasmettitore al DVD con cavo video e successivamente collegare il
connettore IR al trasmettitore

4
2, Connettere il trasmettitore allo switch di rete con il cavo di rete e poi collegare anche i
ricevitori allo switch
3, Connettere gli schermi remoti al ricevitore e collegare gli alimentatori
Indicatori LED:
1，TRASMETTITORE
Status: acceso e lampeggiante quando lo scambio di dati sta avvenendo regolarmente
Power: acceso se c’è alimentazione
2，RICEVITORE
Status: acceso e lampeggiante quando lo scambio di dati sta avvenendo regolarmente
Power: acceso se c’è alimentazione
Note:
1, Il pacchetto non comprende il cavo di rete, che l'utente deve acquistare autonomamente per
l’installazione
2, Per resettare o riavviare il dispositivo premere il tasto TEST sul trasmettitore e ricevitore.
Risoluzione problemi
S/N
Problema
Soluzione
1
Il Power LED non si
accende
Non vi è alimentazione
2
Lo Status LED non
si accende o non ha
luce costante
1, No alimentazione
2, Connettore RJ45 allentato
3, Problemi al cavo di rete
3
No display
1, Il cavo Video non è ben collegato
2, Il cavo di rete non è ben collegato
Distribuito da: Emme Esse S.p.A Via Moretto, 46 –25025 Manerbio (BS) Italy
Tel. [phone] - Sito: www.emmeesse.it - Mail: [email protected]

5
80353
HDMI Extender User Manual
Thank you for buying our products! And in order to use the product correctly, please
make sure you read this instruction before installation.
Product Introduction:
The device includes a sender and a receiver, which can transmit HDMI, RS232 and IR
signal transmission over TCP/IP protocol through single network cable to a remote location.
It support HDMI/DVI signal transmission at max 1920 * 1080 @ 60Hz, max distance per
single pair can reach 170m, and extend 100m more after connecting network switch, and
multiple cascade operation is available.
The product can be widely used in military command and control system, police
command and control system, traffic management system, energy and electricity supply
industry, government office, medical system, commercial presentation, multimedia and public
utilities etc.
Product feature:
1, Support 1920×1080@60Hz
2, One-to-one direct connection can reach 170m, and can extend 100m more after connecting
network switch.
3, Single network transmission, pure hardware design, no driver needed, compatible with all
operation systems, support plug and play
4, Support DVI/HDMI interface
5, Support TCP/IP protocol, adding network switch not even can extend transmitting distance,
but also can work as a video distributor.
6, With IR function for option
7, With RS232 function for option
Product specification:
Video
I/O connector
HDMI, RS232, IR, RJ-45
HDMI version
HDMI1.1 1.2 1.3
HDCP
HDCP1.2
HDMI resolution
1080p/1080i/720p/720i/576p/576i/480p/480i
Video color format
24bit/deep color 30bit/deep color 36bit
Audio format
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
TMDS
0.5-1.5Vp-p(TTL)
DDC
5Vp-p(TTL)

6
Input cable length ≤20m AWG26 HDMI 1.3 standard cable
Output cable length ≤20m AWG26 HDMI 1.3 standard cable
Physical
Size (L× W ×H) Sender : 93mm*74mm*30mm
Receiver: 93mm*74mm*30mm
Case
Aluminum
Color
Silver
N.W. 0.3Kg
Power
Voltage 5V DC
sender power
consumption
4W
receiver power
consumption
3W
Environment
Working temperature
-15°C-55

Storage temperature
-40-80°C
Humidity 0-95% (non-condensing)
Packing instruction:
When you open the packaging, you will find
2pcs* HDMI/DVI cable (for DVI type only)
1pcs* HDMI cable (for HDMI type only)
2pcs* DC 5V 1A power adaptor
User manual
Sender
Receiver
1pair *IR connector (for the model with IR function only)
1pcs*RS232 cable (for the model with RS232 function only)
Installation:
2. Application map

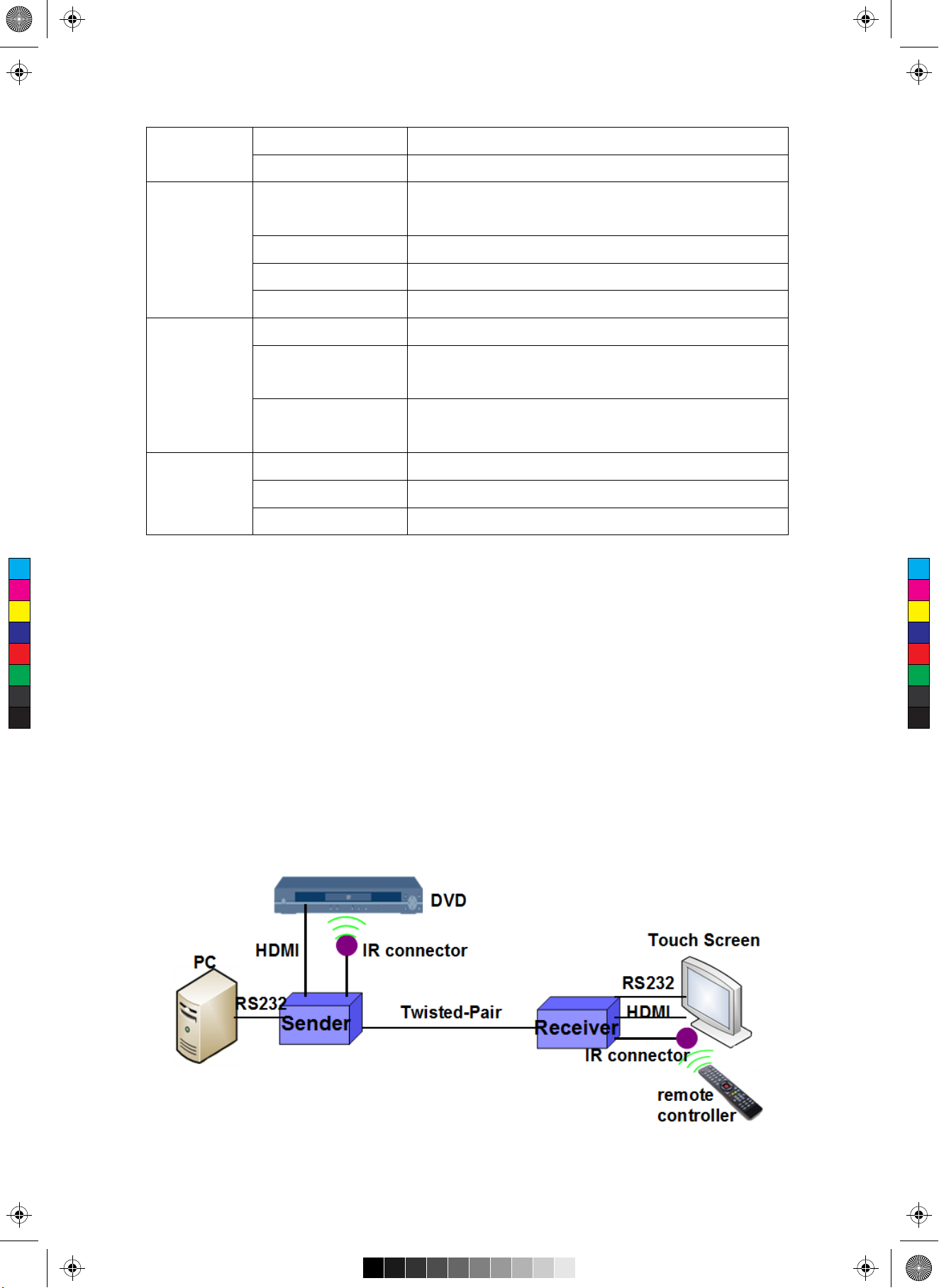

One-to-One direct connection diagram:
●
●
●
●
●
●
●
●
C
M
Y
CM
MY
CY
CMY
K
manuale_80353.pdf 1 08/04/2019 10:31:49

7

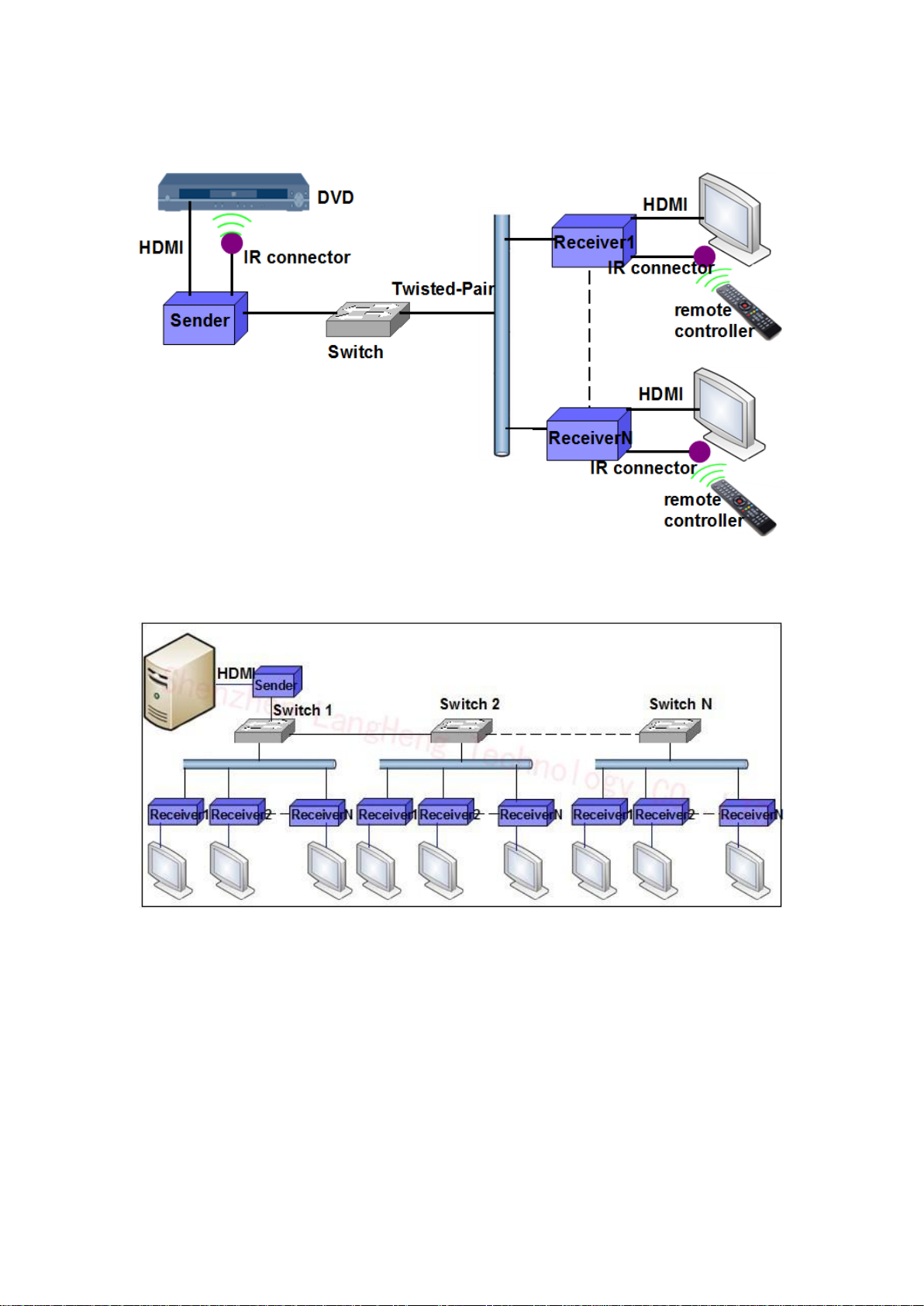

One-to-Many connection diagram1:
One-to-Many connection diagram2:
2. Installation steps
Please make sure all materials are ready and then follow the steps as bellow:
A, One-to-One Connection:
1, Connect sender to PC/DVD with video and RS232 cable, and then connect IR connector to
sender
2, Connect sender to receiver with network cable
3, connect remote devices to receiver, install the power adaptors
**Note: Max distances can reach 170meters under this connection
B, One-to-Many connection:
1, Connect sender to DVD with video cable, and then connect IR connector to sender

8
2, Connect sender to network switch with network cable, and then connect receivers to
network switch with network cable
3, Connect remote monitors to receiver, install power adaptor
LED Indication:
2，Sender
Status: lighting on and flashing when the data exchange is normal
Power: lighting on if there’s power supply
2，Receiver
Status: lighting on and flashing when the data exchange is normal
Power: lighting on if there’s power supply
Notes:
1, The package is not include network cable, and user should have to purchase the standard
pure copper network cable for installation
2, There’s “TEST”button on both sender and receiver, the device will reset and restart.
Trouble Shooting
S/N
Problem
Solution
1
Power LED is not
lighting on
No power supply
2
Status LED is not
lighting on or
constant lighting on
1, No power supply
2, RJ45 connector loose
3, Network cable is not through
3
No display
1, Video cable is not well connected
2, Network cable is not well connected
Distribuited by: Emme Esse S.p.A Via Moretto, 46 –25025 Manerbio (BS) Italy
Tel. [phone] - Sito: www.emmeesse.it - Mail: [email protected]
