Emmeti Eco hot water eq 1123 Technical specifications

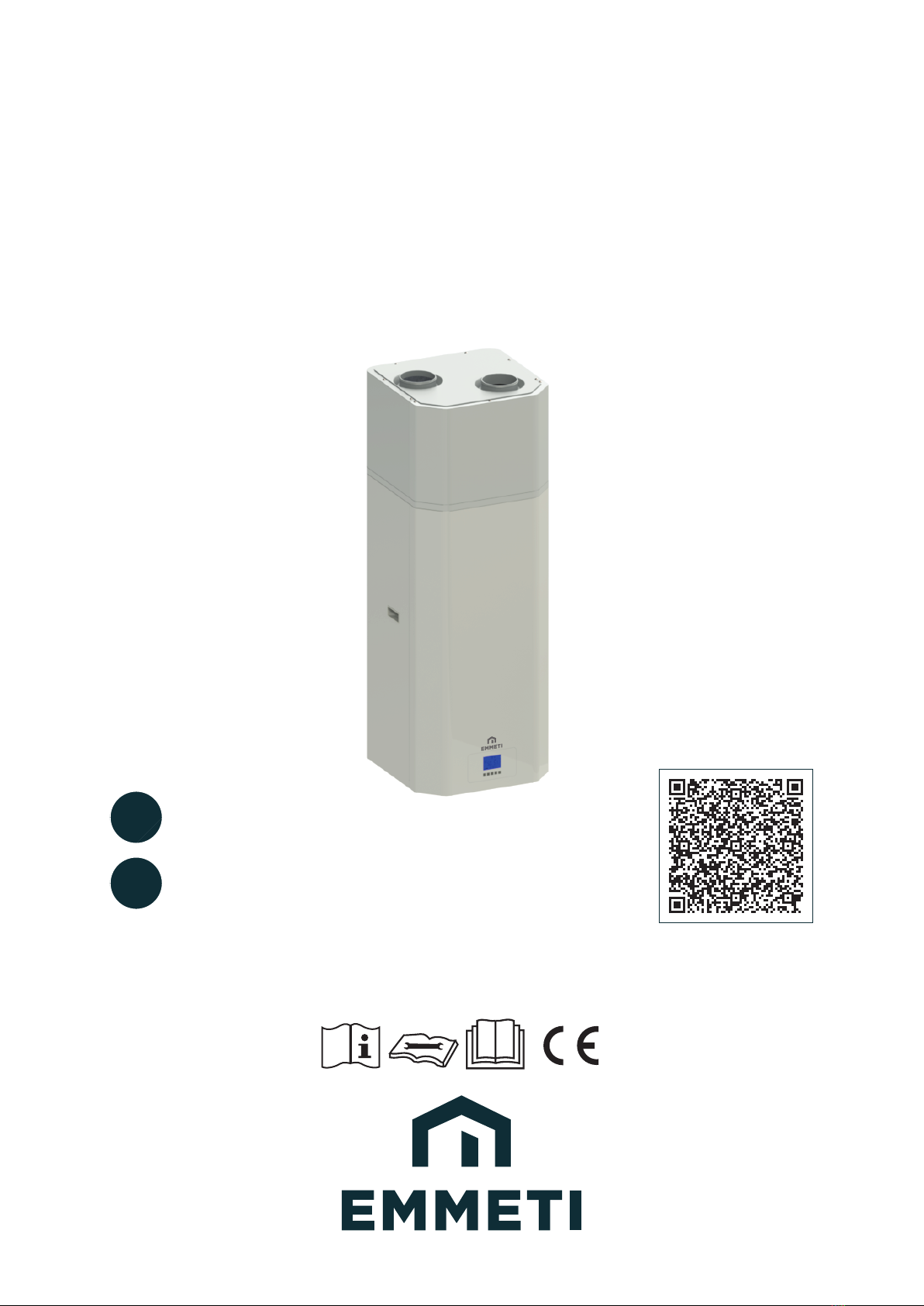

POMPA DI CALORE

ECO HOT WATER

MANUALE INSTALLAZIONE ED ISTRUZIONI PER L’USO

USE AND INSTALLATION MANUAL

ENEN

ITIT

EQ 1123

ITIT ENEN

ITIT

pag. 3

Vi ringraziamo per la fiducia concessaci nell’acquisto di questo prodotto.

Vi invitiamo a leggere attentamente questo manuale dove sono riportate

le caratteristiche tecniche e tutte le informazioni utili per ottenere un

corretto funzionamento.

I dati contenuti in questa pubblicazione possono, per una riscontrata

esigenza tecnica e/o commerciale, subire delle modifiche in qualsiasi

momento e senza preavviso alcuno.

L'installazione, la regolazione, la manutenzione e la ricerca guasti, così

come tutte le operazioni tecniche descritte nel presente documento

devono essere eseguite da personale tecnico qualificato e formato,

anche in relazione ai rischi riferiti alle attività citate e per la validità della

garanzia.

Le figure riportate in questo manuale sono a scopo indicativo, basate

su un modello standard, è possibile riscontrare differenze col prodotto

acquistato.

® Tutti i diritti sono riservati. Nessuna parte della pubblicazione può

essere riprodotta o diffusa senza il permesso scritto da Emmeti.

Attenzione!

Conservare i manuali in luogo asciutto per evitare il deterioramento, per

eventuali riferimenti futuri.

ENEN

pag. 29

Thanks you for the trust you have shown by purchasing this product.

Carefully read this manual which contains the specifications and all

the information useful for the correct functioning.

The information contained in this publication may be subject to changes

at any time and without any notice whatsoever for technical and/or

commercial reasons as they arise.

Installation, regulation, maintenance and fault finding as well as all

technical operations described in this document, have to be performed

by technical, qualified and trained personnel also in relation to the risks

referred to the mentioned activities and the validity of the guarantee.

The figures shown in this manual are for reference purposes, based

on a standard model, it is possible to find differences with the product

purchased.

distributed without written permission from Emmeti.

Warning!

Keep these manuals in a dry place avoiding in this way to spoil them.

1. INTRODUZIONE ............................ 4

1.1 SCOPO E CONTENUTO DEL MANUALE

1.1.1 CONSERVAZIONE DEL MANUALE

1.1.2 CONVENZIONI GRAFICHE UTILIZZATE NEL MANUALE

1.2 RIFERIMENTI NORMATIVI

1.3 USO CONSENTITO

1.4 NORMATIVE GENERALI SULLA SICUREZZA

1.4.1 SICUREZZA E SALUTE DEI LAVORATORI

1.4.2 MEZZI DI PROTEZIONE PERSONALE

1.4.3 SEGNALAZIONI DI SICUREZZA

1.4.4 SCHEDA DI SICUREZZA REFRIGERANTE

2. AVVERTENZE............................... 8

3. CARATTERISTICHE........................ 9

3.1 PRINCIPIO DI FUNZIONAMENTO

3.1.1 DESIGN COMPATTO

3.2 CARATTERISTICHE TECNICHE

3.3 ARTICOLI CONTENUTI ALL’INTERNO DELL’IMBALLO

3.4 PANORAMICA DELL’UNITÀ

3.4.1 CONNESSIONI IDRAULICHE

3.4.2 ACCESSO ALLA PARTE FRONTALE

3.4.3 ACCESSO ALLA PARTE INFERIORE

3.4.4 COME SOSTITUIRE L’ANODO IN MAGNESIO

3.4.5 TERMOSTATO DI REGOLAZIONE RESISTENZA ELETTRICA

3.4.6 DIMENSIONI

4. INSTALLAZIONE........................... 11

4.1 GENERALITÀ

4.2 ISTRUZIONI DI SICUREZZA

4.2.1 AVVERTIMENTI

4.2.2 CAUTELE

4.3 TRASPORTO

4.3.1 TRASPORTO CON UN CARRELLO ELEVATORE

4.3.2 TRASPORTO MANUALE

4.4 INSTALLAZIONE A PARETE

4.5 SPAZIO DI SERVIZIO RICHIESTO

4.6 SCHEMA DI INSTALLAZIONE

4.7 COLLEGAMENTI IDRAULICI

4.7.1 COLLEGAMENTI ACQUA

4.7.2 CARICAMENTO ACQUA

4.7.3 SVUOTAMENTO ACQUA

4.8 COLLEGAMENTI ELETTRICI

4.9 PRIMO AVVIAMENTO

5. UTILIZZO ................................... 16

5.1 INTERFACCIA UTENTE

5.2 FUNZIONAMENTO

5.3 ICONE LCD

5.4 LOGICHE PRINCIPALI DI FUNZIONAMENTO

5.4.1 AUTO MODE

5.4.2 GREEN MODE

5.4.3 BOOST MODE

5.4.4 E-HEATER MODE

5.4.5 FAN MODE

5.4.6 ICONE DI FUNZIONAMENTO

5.5 LOGICHE DI CONTROLLO AUSILIARIE

5.5.1 PROTEZIONI TERMICHE

5.5.2 FUNZIONE TRATTAMENTO TERMICO ACS (DELL’ACQUA

CALDA SANITARIA PER INIBIRE E/O LIMITARE LA

PROLIFERAZIONE DI LEGIONELLA NELL’ACCUMULO)

5.5.3 CONTATTO ON/OFF

5.5.4 CONTATTO PER INTEGRAZIONE CON IMPIANTO

FOTOVOLTAICO

5.5.5 SBRINAMENTO

5.5.6 PROTEZIONE ANTI-GELO

5.6 CONTROLLO E SETTAGGIO DEI PARAMETRI

5.7 MALFUNZIONAMENTO UNITÀ E CODICI ERRORE

6. MANUTENZIONE ......................... 21

6.1 MANUTENZIONE E CONTROLLI PERIODICI

6.1.1 PROTEZIONE AMBIENTALE

6.2 RISOLUZIONE DEI MALFUNZIONAMENTI

6.3 QUANDO L’UNITÀ VIENE MESSA FUORI SERVIZIO

6.4 LIMITI DI FUNZIONAMENTO POMPA DI CALORE

7. SMALTIMENTO .......................... 23

7.1 NOTA INFORMATIVA RAEE

7.2 NORME DI SMALTIMENTO DEL VECCHIO CLIMATIZZATORE/

POMPA DI CALORE

7.3 NORME DI SMALTIMENTO DELL'IMBALLAGGIO DEL NUOVO

CLIMATIZZATORE

7.4 SMALTIMENTO DELLE BATTERIE DEL TELECOMANDO

8. GARANZIA................................ 24

SCHEMI E SCHEDE ........................ 25

SCHEMA ELETTRICO

SCHEMA DEL CIRCUITO IDRAULICO E DEL CIRCUITO GAS

SCHEDE PRODOTTO REGOLAMENTO UE 812/2013

CARATTERISTICHE TECNICHE

INDICE ITIT

1. INTRODUZIONE

Il manuale delle pompe di calore raccoglie tutte le indicazioni relative

all’utilizzo ottimale della macchina in condizioni di salvaguardia

dell’incolumità dell’operatore.

1.1 SCOPO E CONTENUTO DEL MANUALE

Il manuale si propone di fornire le informazioni essenziali per la selezione,

l'installazione, l’utilizzo e la manutenzione della pompa di calore. Le

indicazioni in esso contenute sono scritte per l'operatore che utilizza la

macchina: anche non avendo nozioni specifiche, egli troverà in queste

pagine le indicazioni che consentiranno di utilizzarla con efficacia.

Il manuale descrive la macchina al momento della sua commercializzazione;

deve quindi essere considerato adeguato rispetto ad eventuali

miglioramenti tecnologici successivi che l’azienda continua ad apportare,

in termini di potenzialità, ergonomicità, sicurezza e funzionalità, ai prodotti

aziendali.

L’azienda, pertanto, non si ritiene obbligata ad aggiornare i manuali di

versioni precedenti di macchine.

Si raccomanda all'utilizzatore di seguire scrupolosamente le indicazioni

contenute nel presente opuscolo, in modo particolare quelle riguardanti le

norme di sicurezza e gli interventi di ordinaria manutenzione.

1.1.1 CONSERVAZIONE DEL MANUALE

Il manuale deve sempre accompagnare la macchina a cui si riferisce. Deve

essere posto in un luogo sicuro, al riparo da polvere, umidità e facilmente

accessibile all’operatore che deve consultarlo necessariamente in ogni

occasione di incertezza sull’utilizzo della macchina.

L’azienda si riserva il diritto di modificare assieme alla produzione anche

il manuale senza aver l’obbligo di aggiornare quanto consegnato in

precedenza. Declina inoltre ogni responsabilità per eventuali inesattezze

contenute nel manuale, se dovute ad errori di stampa o di trascrizione.

Eventuali aggiornamenti inviati al cliente dovranno essere conservati in

allegato al presente manuale.

L’azienda resta comunque disponibile per fornire a richiesta informazioni

più approfondite a riguardo del presente manuale, nonché a fornire

informazioni riguardanti l’impiego e la manutenzione delle proprie

macchine.

1.1.2 CONVENZIONI GRAFICHE UTILIZZATE NEL

MANUALE

Segnala operazioni pericolose per le persone e/o per il buon

funzionamento della macchina.

Segnala operazioni da non effettuare.

Segnala informazioni importanti che l’operatore dovrà

necessariamente seguire per il buon funzionamento della

macchina in condizioni di salvaguardia. Segnale inoltre alcune

note di carattere generale.

1.2 RIFERIMENTI NORMATIVI

Le pompe di calore prodotte nel loro insieme e nei singoli elementi che le

costituiscono, sono state progettate in conformità con le seguenti direttive

e norme armonizzate:

• Direttive Comunitarie: 2014/30/UE, 2014/35/UE, ;

• Norme EMC 2004/108/EC; IEC 60335-2-21; IEC 60335-2-40; EN

55014-1; EN 61000-3-2; EN 61000-3-11;

1.3 USO CONSENTITO

• L’azienda esclude ogni responsabilità contrattuale ed

extracontrattuale per danni causati a persone, animali o cose, da errori

di installazione, di regolazione e di manutenzione, da usi impropri o da

una lettura parziale o superficiale delle informazioni contenute in questo

manuale.

• Queste unità sono state realizzate per il riscaldamento

dell’acqua sanitaria. Una diversa applicazione, non espressamente

autorizzata dal costruttore, è da ritenersi impropria e quindi non consentita.

• L’ubicazione, l’impianto idraulico ed elettrico devono essere

stabilite dal progettista dell’impianto e devono tenere conto sia delle

esigenze prettamente tecniche sia di eventuali legislazioni locali vigenti e

di specifiche autorizzazioni.

• L’esecuzione di tutti i lavori deve essere effettuata da personale

esperto e qualificato, competente nelle norme vigenti in materia nei diversi

paesi.

1.4 NORMATIVE GENERALI SULLA SICUREZZA

Prima di iniziare qualsiasi tipo di operazione sulle pompe di calore ogni

operatore deve conoscere perfettamente il funzionamento della macchina

e dei suoi comandi ed aver letto e capito tutte le informazioni contenute

nel presente manuale.

È severamente proibita la rimozione e/o manomissione di

qualsiasi dispositivo di sicurezza. Non rimuovere le griglie

collocate sull’uscita del ventilatore o sul coperchio in plastica.

È vietato l’uso dell’apparecchio ai bambini e alle persone inabili

non assistite.

È vietato toccare l’apparecchio se si è a piedi nudi e con parti

del corpo bagnate o umide.

È vietato tirare, staccare, torcere i cavi elettrici fuoriuscenti

dall’apparecchio, anche se questo è scollegato dalla rete di

alimentazione elettrica.

È vietato salire con i piedi sull’apparecchio, sedersi e/o

appoggiarvi qualsiasi tipo di oggetto.

È vietato spruzzare o gettare acqua direttamente

sull’apparecchio.

È vietato disperdere, abbandonare o lasciare alla portata di

bambini il materiale dell’imballo (cartone, graffe, sacchetti di

plastica, etc.) in quanto può essere potenziale fonte di pericolo.

Qualsiasi operazione di manutenzione ordinaria o straordinaria

deve avvenire con la macchina ferma, priva di alimentazione

elettrica.

Il coperchio in plastica può essere rimosso solo da operatori

qualificati.

Non mettere le mani nè introdurre cacciaviti, chiavi o altri

utensili sulle parti in movimento.

Il responsabile macchina e l’addetto alla manutenzione,

devono ricevere la formazione e l’addestramento adeguati allo

svolgimento dei loro compiti in situazione di sicurezza.

È obbligatorio che gli operatori conoscano i dispositivi di

protezione individuale e le regole antinfortunistiche previste da

leggi e norme nazionali ed internazionali.

ITIT

1.4.1 SICUREZZA E SALUTE DEI LAVORATORI

Si ricorda che la comunità europea ha emanato alcune direttive riguardanti

la sicurezza e la salute dei lavoratori fra le quali si ricordano: 89/391/CEE,

89/686/CEE, 2009/104/CE, 86/188/CEE e 77/576/CEE che ciascun datore

di lavoro ha l'obbligo di rispettare e di far rispettare. Si ricorda pertanto

che:

E’ vietata la manomissione o sostituzione di parti della macchina

non espressamente autorizzata dalla casa costruttrice. Tali

interventi sollevano la costruttrice da qualsiasi responsabilità

civile o penale.

L’utilizzo di componenti, materiali di consumo o ricambi diversi

da quelli raccomandati dal costruttore e/o riportati nel presente

manuale può costituire un pericolo per gli operatori e/o

danneggiare la macchina.

Il posto di lavoro dell’operatore deve essere mantenuto pulito,

in ordine e sgombro da oggetti che possono limitare un libero

movimento. Il posto di lavoro deve essere adeguatamente

illuminato per le operazioni previste. Una illuminazione

insufficiente o eccessiva può comportare dei rischi.

Assicurarsi che sia sempre garantita un’adeguata aerazione dei

locali di lavoro e che gli impianti di aspirazione siano sempre

funzionanti, in ottimo stato e in regola con le disposizioni di

legge previste.

1.4.2 MEZZI DI PROTEZIONE PERSONALE

Nelle operazioni di utilizzo e manutenzione delle pompe di calore è

necessario prevedere l’uso di mezzi personali di protezione quali:

Abbigliamento: Chi effettua la manutenzione o opera con

l’impianto, deve indossare obbligatoriamente un abbigliamento

conforme ai requisiti essenziali di sicurezza vigenti. Dovrà inoltre

calzare scarpe di tipo antinfortunistico con suola antiscivolo,

specialmente in ambienti con pavimentazione scivolosa.

Guanti: Durante le operazioni di pulizia e manutenzione è

necessario utilizzare appositi guanti protettivi.

Mascherina e occhiali: Durante le operazioni di pulizia

è necessario utilizzare una mascherina di protezione

delle vie respiratorie e occhiali protettivi.

1.4.3 SEGNALAZIONI DI SICUREZZA

L’unità riporta i seguenti segnali di sicurezza ai quali il personale dovrà

necessariamente attenersi:

Pericolo generico

Tensione elettrica pericolosa

Presenza di organi in movimento

Presenza di superfici che possono causare lesioni

1. INTRODUZIONE

1.4.4 SCHEDA DI SICUREZZA REFRIGERANTE

Estratto della scheda di sicurezza conforme al Regolamento (CE) n° 1907/2006 (REACH) con la modifica Regolamento (UE) 2015/830

Denominazione: R134a (100% ,1,1,2-Tetrafluoroethane).

Riferimento SDS Non soggetto a obblighi di registrazione in quanto utilizzatori a valle di sostanze/preparati già registrati

IDENTIFICAZIONE DELLA SOSTANZA O DELLA MISCELA E DELLA SOCIETÀ/IMPRESA

1.1. Identificatore del prodotto

Denominazione chimica: 133

Numero CAS: 811-97-2

Numero CE: 212-377-0

Numero indice EU: ---

Numero di registrazione: 01-2119459374-33

Formula chimica:

C2H2F4

1.2. Usi identificati pertinenti della sostanza o della miscela e usi sconsigliati

Usi identificato: Usato come refrigerante

IDENTIFICAZIONE DEI PERICOLI

2.1. Classificazione della sostanza o della miscela

Classificazione secondo il regolamento (CE) n. 1272/2008 [CLP]

Pericoli fisici Gas sotto pressione: Gas liquefatto H280

Indicazioni di pericolo

Può esplodere se riscaldato

Pericoli per la salute Asfissia

La rapida evaporazione può causare congelamento.

Può causare aritmia cardiaca.

ITIT

1. INTRODUZIONE

MISURE DI PRONTO SOCCORSO

4.1. Descrizione delle misure di primo soccorso

Informazione generale:

Non somministrare alcunché a persone svenute. Procurarsi assistenza medica.

Inalazione: Spostare la vittima in zona non contaminata indossando l'autorespiratore.

Mantenere il paziente disteso e al caldo

Procedere alla respirazione artificiale in caso di arresto della respirazione.

Non somministrare adrenalina o sostanze similari.

Contatto con gli occhi: Sciacquare accuratamente con acqua abbondante per almeno 15 minuti e rivolgersi ad un medico.

Ingestione:

L'ingestione è considerata una via di esposizione poco probabile.

Contatto con la pelle: In caso di ustioni da congelamento spruzzare con acqua per almeno 15 minuti.

Applicare una garza sterile.

Togliersi di dosso immediatamente gli indumenti contaminati.

4.2. Principali sintomi ed effetti, sia acuti che ritardati Principali sintomi ed effetti, sia acuti che ritardati

In alta concentrazione può causare asfissia. I sintomi possono includere perdita di mobilità e/o conoscenza. Le vittime possono non rendersi conto

dell'asfissia.

In bassa concentrazione può avere effetto narcotico. I sintomi possono includere vertigini, mal di testa, nausea e perdita di coordinazione.

MISURE ANTINCENDIO

5.1. Mezzi di estinzione

Mezzi di estinzione idonei: Acqua nebulizzata.

Mezzi di estinzione non idonei: Non usare getti d'acqua per estinguere l'incendio.

5.2. Pericoli speciali derivanti dalla sostanza o dalla miscela

Pericoli specifici: L'esposizione alle fiamme può causare la rottura o l'esplosione dell’unità a causa dell’aumento della pressione.

Prodotti di combustione pericolosi

In caso di incendio può originare, per decomposizione termica, i seguenti prodotti:

Monossido di carbonio

Acido fluoridrico

Fluoruro di carbonile

5.3. Raccomandazioni per gli addetti all’estinzione degli incendi

Metodi specifici:

Coordinare l'intervento antincendio in funzione dell'incendio circostante. L'esposizione alle fiamme e al calore può causare la rottura dell’unità.

Raffreddare con getti d'acqua a doccia da una posizione protetta. Non riversare l'acqua contaminata dell'incendio negli scarichi fognari.

Se possibile arrestare la fuoriuscita di prodotto.

Se possibile utilizzare acqua nebulizzata per abbattere i fumi.

Dispositivi di protezione speciali per

addetti antincendio:

Usare l'autorespiratore.

Indumenti di protezione e dispositivi di protezione (autorespiratori) standard per vigili del fuoco.

EN 137 - Dispositivi di protezione delle vie respiratorie - Autorespiratori a circuito aperto ad aria compressa con maschera intera.

EN 469:Indumenti di protezione per vigili del fuoco. EN 659: Guanti di protezione per vigili del fuoco.

MISURE IN CASO DI FUORIUSCITA ACCIDENTALE

6.1. Precauzioni personali, dispositivi di protezione e procedure in caso di emergenza

Precauzioni individuali:

Tentare di arrestare la fuoriuscita.

Evacuare l'area.

Usare l'autorespiratore per entrare nella zona interessata se non è provato che l'atmosfera sia respirabile.

Assicurare una adeguata ventilazione.

Evitarne l'ingresso in fognature, scantinati, scavi e zone dove l'accumulo può essere pericoloso.

Operare in accordo al piano di emergenza locale.

Rimanere sopravvento.

Evacuare i civili in aree di sicurezza.

Usare mezzi di protezione personali.

Precauzioni ambientali:

Evapora.

Metodi di pulizia: Evapora.

MANIPOLAZIONE E STOCCAGGIO

7.1. Precauzioni per la manipolazione sicura

Uso sicuro del prodotto:

Il prodotto deve essere manipolato in accordo alle buone prassi di sicurezza e di igiene industriale.

Soltanto il personale con esperienza e opportunamente addestrato può manipolare i gas sotto pressione.

Non fumare mentre si manipola il prodotto.

Utilizzare solo apparecchiature specifiche, adatte per il prodotto, la pressione e la temperatura di impiego. In caso di dubbi contattare il fornitore.

Non respirare il gas.

Evitare il rilascio del prodotto in atmosfera.

Assicurare un sufficiente ricambio di aria e/o un’aspirazione.

Non utilizzare fiamme dirette o riscaldamento elettrico per aumentare la pressione interna.

Non rimuovere né rendere illeggibili le etichette apposte dal fornitore per l'identificazione.

Non sottoporre ad alcun test di pressione con miscele d’aria/HFC-134a.

Puo’ formare con l’aria una miscela combustibile a pressioni superiori a quella atmosferica quando il rapporto in volume supera il 60%.

Stoccaggio: Tenere lontata l’unità da prodotti incompatibili quali: esplosivo, materiali infiammabili, Organic peroxide

CONTROLLO DELLA ESPOSIZIONE/PROTEZIONE INDIVIDUALE

8.1. Parametri di controllo

DNEL: Livello derivato senza effetto (lavoratori)

A lungo termine - effetti sistemici,

inalazione

14000 mg/m³

PNEC: Prevedibile concentrazione priva di effetti

Acqua (acqua dolce) 0,1 mg/l

Acqua (acqua marina)

0,01 mg/l

Acquatico, rilasci intermittenti 1 mg/l

Sedimento, acqua dolce 0,75 mg/kg peso secco

ITIT

1. INTRODUZIONE

PNEC per microrganismi o impianto di trattamento delle acque reflue

73 mg/l

8.2. Controlli dell’esposizione

Protezione degli occhi:

Occhiali protettivi totali.

Indossare occhiali a mascherina durante le operazioni di travaso.

EN 166 - Protezione personale degli occhi

Protezione delle mani:

Indossare guanti da lavoro quando si movimentano i contenitori di gas.

EN 388 - Guanti di protezione contro rischi meccanici

Protezione generiche:

Indossare scarpe di sicurezza durante la movimentazione dei contenitori

EN ISO 20345 - Dispositivi di protezione individuale - Calzature di sicurezza

Protezione per le vie respiratorie

In ambienti sottossigenati deve essere utilizzato un autorespiratore o un sistema di fornitura di aria respirabile con maschera.

EN 137 - Dispositivi di protezione delle vie respiratorie - Autorespiratori a circuito aperto ad aria compressa con maschera intera.

Misure di igiene: Non fumare.

8.2.3. Controlli dell’esposizione ambientale

Fare riferimento alla legislazione locale per restrizioni alle emissioni in atmosfera.

Vedere la sezione per i metodi di trattamento/smaltimento specifici del gas.

PROPRIETÀ FISICHE E CHIMICHE

9.1. Informazioni sulle proprietà fisiche e chimiche fondamentali

Aspetto: Stato fisico a 20°C / 101.3kPa: Gas liquefatto incolore.

Odore:

Simile all’etere.

Soglia olfattiva: La soglia olfattiva è soggettiva e inadeguata per avvertire di una sovraesposizione.

Punto di fusione -101°C

Punto di ebollizione: -26.5°C

Punto di accensione:

Non si infiamma.

Temperatura critica [°C] 101°C

Densità relativa, gas (aria=1): 3,6

Solubilità nell’acqua : 1930 mg/l

9.2. Altre informazioni

Gas/vapore più pesante dell'aria. Può accumularsi in spazi chiusi particolarmente al livello del suolo o al di sotto di esso.

STABILITÀ E REATTIVITÀ

Stabilità: Nessuna reattività se impiegato con le apposite istruzioni.

Materiali incompatibili:

Umidità.

Consultare la norma ISO 11114 per informazioni addizionali sulla compatibilità dei materiali.

Prodotti di decomposizione: Acidi alogeni, anidride carbonica (CO2), monossido di carbonio, fluorocarburi, alogenuri di carbonile.

pericolosi:

Reazioni pericolose:

Il prodotto non è infiammabile a contatto con l’aria nelle normali condizioni di temperatura e pressione. Sotto pressione con aria od ossigeno, la

miscela può divenire infiammabile. Alcune miscele di HCFC o HFC e cloro possono divenire infiammabili o reattive in certe condizioni.

INFORMAZIONI TOSSICOLOGICHE

Tossicità acuta:

LC50/inalazione/4 ore/su ratto > 567000 ppm/4h

EC50 48h - Daphnia magna > 930 mg/l

CL50 96h - Pesce > 450 mg/l

Nessun effetto conosciuto da parte di questo prodotto.

Effetti locali:

Concentrazioni sostanzialmente al di sopra del TLV (1000 ppm) possono causare effetti narcotici.

Inalazione di prodotti in decomposizione ad alta concentrazione possono causare insufficienza respiratoria (edema polmonare).

Tossicità a lungo termine: Non ha mostrato effetti cancerogeni, teratogeni o mutageni negli esperimenti su animali. Può causare aritmia cardiaca.

Soglia limite per la sensibilità cardiaca: 312975 mg/m3. Soglia limite per gli effetti anestetici: 834600 mg/m3

INFORMAZIONI ECOLOGICHE

Non facilmente biodegradabile.

Non considerato suscettibile di bioaccumulo a causa di un basso log Kow (log Kow < 4).

A causa della sua elevata volatilità, è improbabile che il prodotto causi inquinamento del suolo e delle falde acquifere.

Non classificato come PBT o vPvB.

12.6. Altri effetti avversi

Effetti sullo strato d'ozono

Nessuno

Potenziale di riscaldamento globale 1430

GWP (CO2=1):

Effetti sul riscaldamento globale

Se scaricato in grosse quantità può contribuire all'effetto serra

Contiene gas fluorurati a effetto serra regolamentati dal protocollo di Kyoto

CONSIDERAZIONI SULLO SMALTIMENTO

13.1. Metodi di trattamento dei rifiuti

Riferirsi al programma di recupero gas del fornitore.

Evitare lo scarico diretto in atmosfera.

Non scaricare dove l'accumulo può essere pericoloso.

Assicurarsi che non siano superati i limiti di emissione previsti dalle normative locali o indicate nelle autorizzazioni.

Per ulteriori informazioni sui metodi di smaltimento idonei, consultare il Code of Practice EIGA

Doc 30 "Disposal of gases", reperibile all'indirizzo http://www.eiga.org

Elenco dei rifiuti pericolosi 14 06 01*: clorofluorocarburi, HCFC, HFC

ITIT

2. AVVERTENZE

L’apparecchio non è destinato a essere usato da persone (bambini

compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte,

oppure con mancanza di esperienza o di conoscenza, a meno che

esse abbiano potuto beneficiare, attraverso l’intermediazione di una

persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni

riguardanti l’uso dell’apparecchio. I bambini devono essere sorvegliati per

sincerarsi che non giochino con l’apparecchio. Questo apparecchio può

essere usato da bambini di età pari o superiore a 8 anni e persone con

ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza

e conoscenza, se sotto supervisione o dietro istruzioni relative all’uso

dell’apparecchio in modo sicuro e se comprendono i potenziali pericoli.

Non lasciare giocare i bambini con l’apparecchio, pulizia e manutenzione

utente non devono essere eseguite da bambini senza supervisione.

I bambini non devono giocare con l'apparecchio.

I bambini non devono pulire o mantenere l'apparecchio senza

sorveglianza.

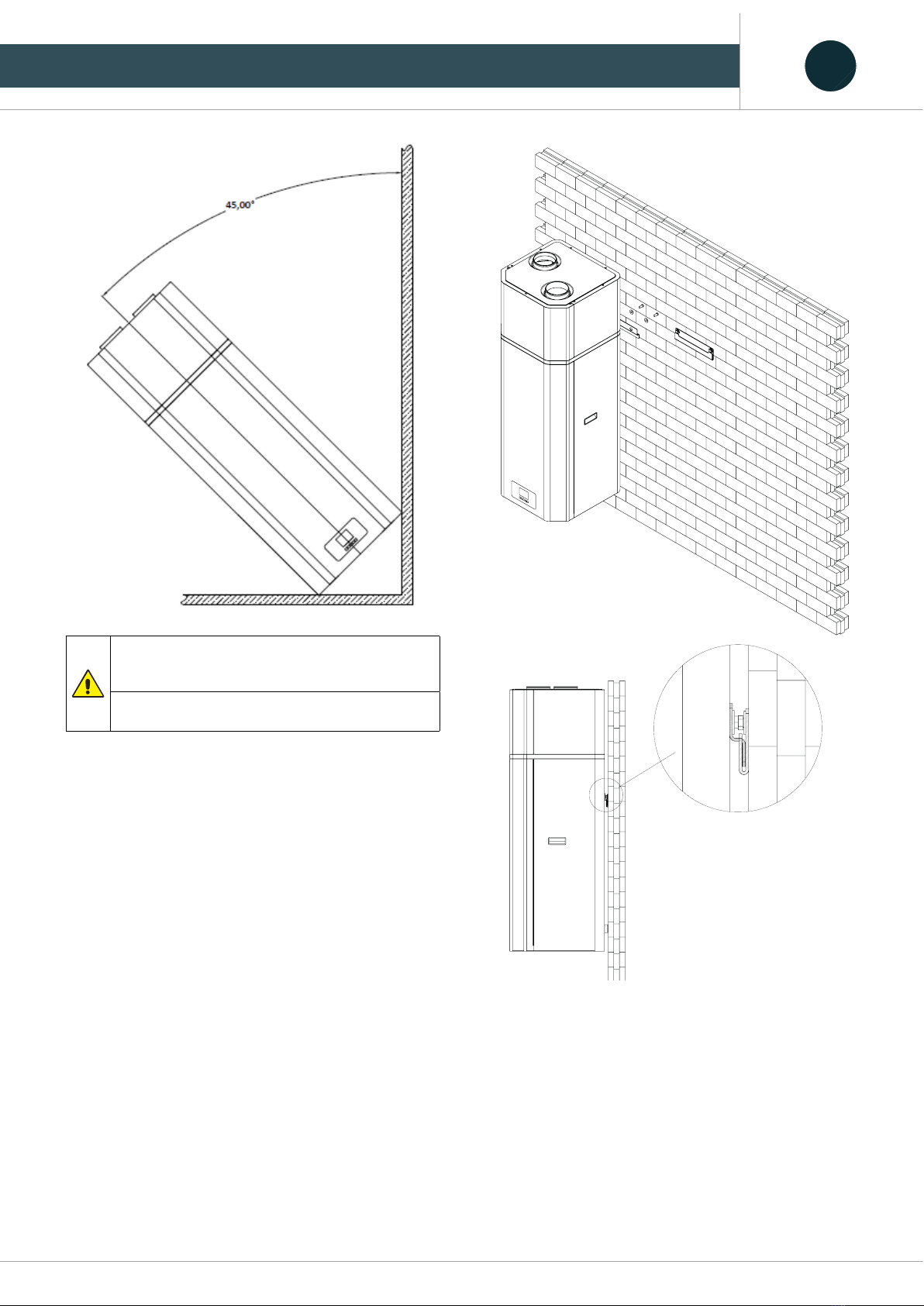

Trasportare sempre la pompa di calore in posizione verticale,

eccezionalmente, può essere inclinata di 35 ° in tutte le direzioni.

Fare attenzione a non danneggiare la carcassa o le parti vitali della

pompa di calore durante il trasporto.

La pompa di calore non è intesa per l’uso industriale e l'uso in locali,

dove sono presenti sostanze corrosive ed esplosive.

Il collegamento della pompa di calore alla rete elettrica deve essere

eseguito da personale qualificato e nel rispetto delle normative

vigenti nel luogo d’installazione dell’unita. Un sezionatore per

separazione di tutti i poli deve essere installato tra la pompa di calore e la

rete elettrica in conformità agli standard d'installazione nazionali.

La pompa di calore non deve funzionare senza acqua nell'accumulo;

ciò può danneggiare il compressore!

L'installazione deve essere eseguita in conformità alle norme

vigenti e alle istruzioni del produttore. Deve essere eseguita da un

tecnico qualificato.

É necessario installare una valvola di sicurezza con pressione

nominale di 0,6 MPa (6 bar) sul tubo di alimentazione della pompa

di calore, per evitare che la pressione nell'accumulo aumenti per più

di 0,1 MPa (1 bar).

Non installare una valvola di arresto tra la pompa di calore e la

valvola di sicurezza, perché questo comprometterebbe il

funzionamento della valvola di sicurezza!

Lo scarico della valvola di sicurezza deve essere installato rivolto

verso il basso e deve essere situato in una zona, dove non esiste il

pericolo di formazione del ghiaccio.

Gli elementi nell’unità di controllo elettronica sono sotto tensione

anche dopo aver premuto il pulsante per lo spegnimento della

pompa di calore.

Se la pompa di calore sarà scollegata dalla rete elettrica, bisogna

scaricare l’acqua dalla stessa.

L'acqua viene scaricata dalla pompa attraverso il tubo di

alimentazione dell'accumulo. A questo scopo è consigliabile

installare un elemento speciale o una valvola di scarico tra il

condotto di alimentazione e valvola di sicurezza.

Si prega di non tentare di risolvere eventuali difetti da soli,

rivolgetevi al centro di assistenza autorizzato più vicino La lista dei

centri assistenza è disponibile nel sito web www.emmeti.com.

In caso di mal funzionamento del termostato, il serbatoio dell'acqua

calda è protetto da un dispositivo di sicurezza. Tuttavia, è possibile

che la temperatura dell'acqua nel serbatoio, arrivi fino a 130 °C, in

conformità alle norme di sicurezza. All'interno della pompa di calore, si

innesca un termostato di sicurezza che interrompe l'alimentazione elettrica.

Durante il collegamento alla rete idrica, tener conto dell'eventuale

sovraccarico termico.

ITIT

3. CARATTERISTICHE

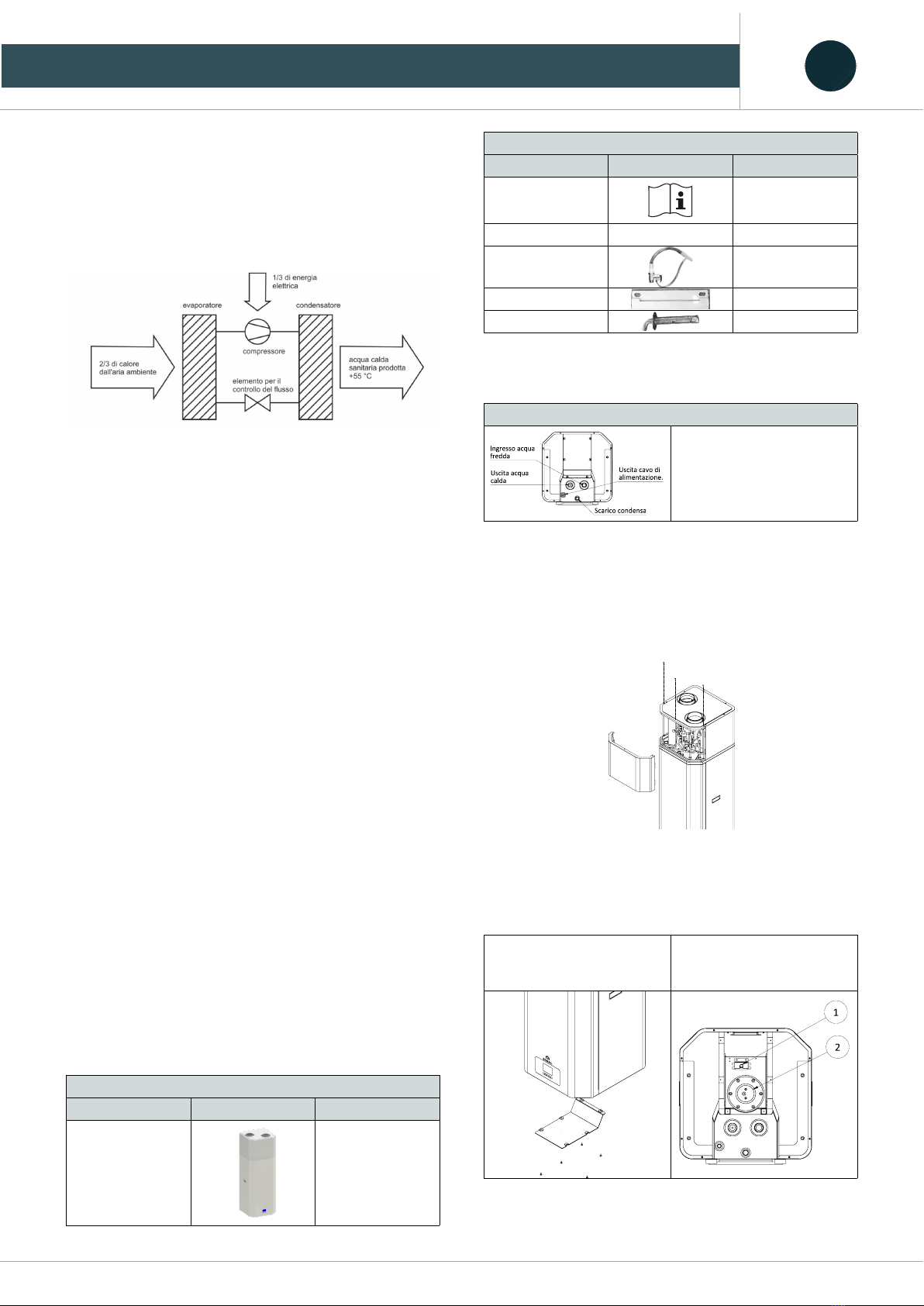

3.1 Principio di funzionamento

In realtà la pompa di calore è un generatore di calore termodinamico, che

aumenta il calore da un basso livello di temperatura (ad esempio: il calore

dell’aria ambiente) ad un livello di temperatura superiore (ad esempio:

acqua calda sanitaria). Il calore sottratto dall’aria ambiente, insieme con

l’energia elettrica, genera l’energia di riscaldamento che è disponibile per

il riscaldamento dell’acqua sanitaria.

3.1.1 DESIGN COMPATTO

L’unità è progettata in particolare per fornire acqua calda sanitaria ad uso

domestico o per le piccole attività commerciali. La sua struttura altamente

compatta e il design elegante sono studiate per facilitare la sola possibilità

di installazione interna.

ACCESSORI DISPONIBILI

Gli accessori disponibili sono:

• Antivibranti per l’installazione a terra.

3.2 CARATTERISTICHE TECNICHE

• Serbatoio in acciaio con vetrificazione a doppio strato

• Anodo di magnesio anticorrosione per assicurare la durabilità del

serbatoio.

• Condensatore avvolto esternamente al boiler esente da incrostazioni

e contaminazione fra refrigerante+olio e acqua.

• Isolamento termico in poliuretano espanso (PU) ad alto spessore.

• Struttura esterna in lamiera stampata bicolore: la parte inferiore in

RAL 9003, quella superiore in RAL 7035.

• Compressore ad alta efficienza con refrigerante R134a.

• Dispositivi di sicurezza per alta e bassa pressione gas.

• Resistenza elettrica disponibile nell’unità come back-up (con

termostato integrato con sicurezza a 85°C +/- 5°C), che assicura

acqua calda a temperatura costante anche in condizioni invernali

estreme.

• Contatto ON-OFF per avviare l’unità da un interruttore esterno.

• Ciclo di disinfezione settimanale.

• Possibilità di gestire un contatto ON/OFF che permette l’accensione

dell’unità a richiesta; il contatto potrebbe essere utilizzato quando

ho la produzione di un impianto fotovoltaico massimizzando

l’autoconsumo e l’efficienza energetica.

3.3 ARTICOLI CONTENUTI ALL’INTERNO

DELL’IMBALLO

Prima di iniziare l’installazione, assicurarsi che tutte le parti siano

contenute all’interno dell’imballo.

Imballo unità

Articolo Immagine Quantità

Pompa di calore per

acqua calda sanitaria 1

Imballo unità

Articolo Immagine Quantità

Manuale utente-

installatore 1

Giunti dielettrici Installati sull’unità 2

Valvola di sicurezza 8

bar 1

Staffa per muro 1

Tasselli 2

3.4 PANORAMICA DELL’UNITÀ

3.4.1 CONNESSIONI IDRAULICHE

Indicazione connessioni

•Ingresso acqua fredda -> G ½” M

•Uscita acqua calda -> G ½” M

•Scarico condensa -> Ø 18mm

L’unità è di colore bianco nella parte inferiore (RAL9003), grigio chiaro

nella parte superiore con effetto a “buccia d’arancia” (RAL7035). Lo stesso

colore e la stessa finitura viene replicata nella parte inferiore di chiusura.

3.4.2 ACCESSO ALLA PARTE FRONTALE

Per accedere al circuito gas dell’unità e al quadro elettrico è necessario

aprire il pannello frontale dell’unità, svitando le viti poste sopra ed

estraendo il pannello.

3.4.3 ACCESSO ALLA PARTE INFERIORE

L’accesso alla parte inferiore è necessario per l’eventuale controllo/

sostituzione del termostato manuale di sicurezza, della resistenza,

dell’anodo in magnesio e per collegare il contatto dell’ON-OFF remoto.

Svitare le 6 viti che tengono

bloccate la piastra centrale

inferiore e rimuovere la copertura

1.ON-OFF remoto e reset

2.Resistenza elettrica e anodo in

magnesio

ITIT

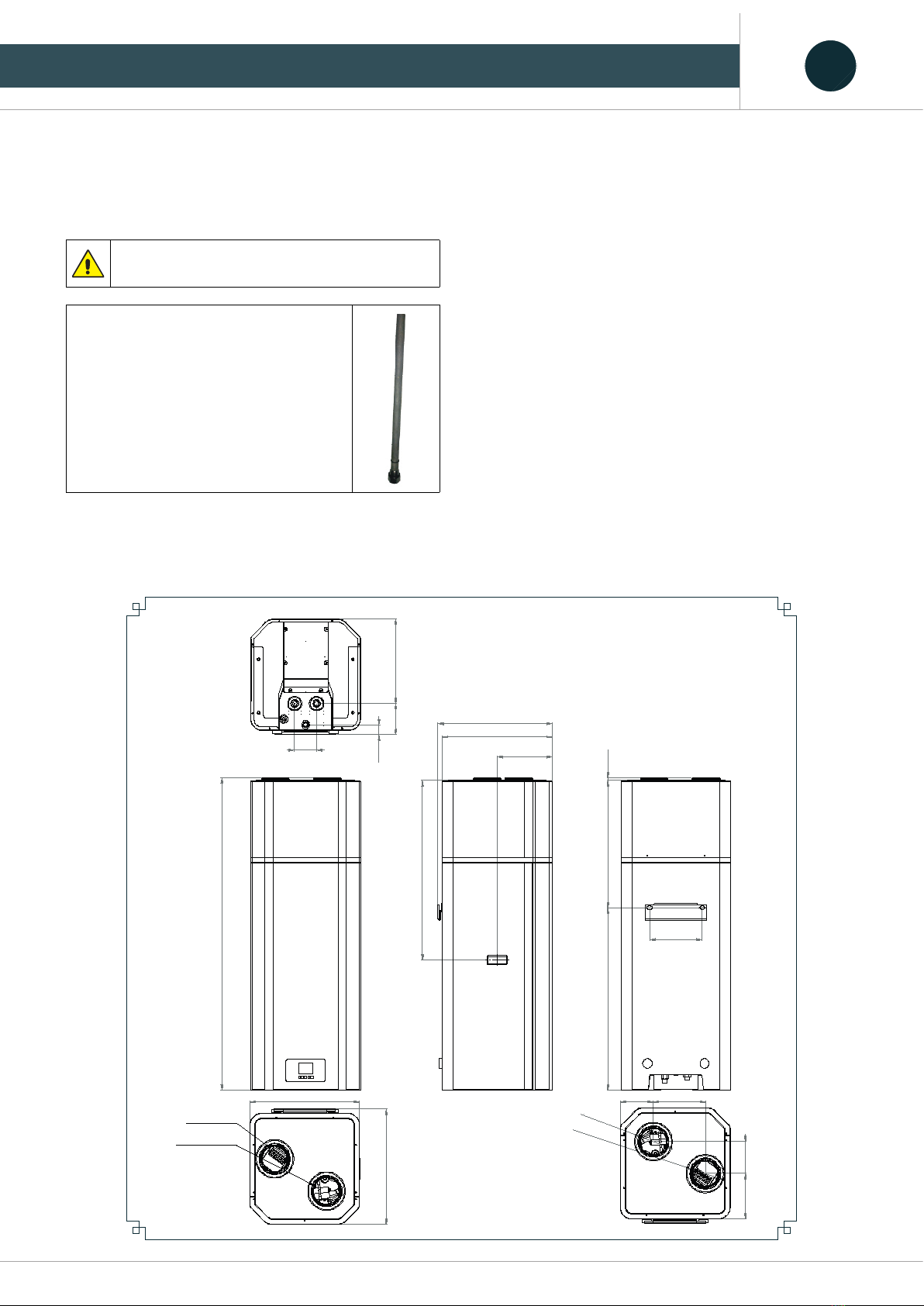

3.4.4 COME SOSTITUIRE L’ANODO IN MAGNESIO

L’anodo in magnesio è un elemento anti-corrosione. È assemblato nel

serbatoio per evitare la formazione di patine di ossido all’interno del

serbatoio e per proteggere il serbatoio e gli altri componenti. Può aiutare

ad estendere la vita del serbatoio.

Sostituire l’anodo in magnesio ogni anno, pulirlo se risulta

integro ma incrostato di calcare.

•Spegnere l’unità e togliere la spina di alimentazione

dalla presa di corrente.

•Scaricare tutta l’acqua dal serbatoio.

•Rimuovere la flangia inferiore dove è alloggiato sia

l’anodo che la resistenza elettrica.

•Svitare il vecchio anodo in magnesio dalla sede.

•Sostituirlo con il nuovo anodo in magnesio.

•Riavvitare la flangia.

•Ricaricare l’acqua.

3. CARATTERISTICHE

3.4.5 TERMOSTATO DI REGOLAZIONE

RESISTENZA ELETTRICA

La resistenza elettrica di integrazione è equipaggiata con un termostato

di regolazione; l’accesso a questo componente avviene rimuovendo la

copertura inferiore.

Il settaggio di fabbrica è impostato al suo valore massimo, 85°C;

una variazione di tale valore è sconsigliata in quanto produrrebbe

malfunzionamenti sul controllo del ciclo antilegionella (A tal proposito è

richiesta attenta lettura del Paragrafo 5.5.2 a pagina 17).

3.4.6 DIMENSIONI

1406,5

807

820 571,5 15

520 380

500 236,5

144,6

204,4

151

Ø125

240

520

500

250,4

100

44,6

140

Aspirazione aria

Uscita aria

Air outlet

Air inlet

ITIT

4. INSTALLAZIONE

ATTENZIONE: Tutte le operazioni sotto descritte devono

essere svolte solo da PERSONALE QUALIFICATO. Prima di ogni

operazione sull’unità, assicurarsi che l’alimentazione elettrica

sia disconnessa.

4.1 GENERALITÀ

All’atto dell’installazione o quando si debba intervenire sul gruppo frigo,

è necessario attenersi scrupolosamente alle norme riportate su questo

manuale, osservare le indicazioni a bordo unità e comunque applicare tutte

le precauzioni del caso. La mancata osservanza delle norme riportate può

causare situazioni pericolose.

All’atto del ricevimento dell’unità, verificarne l’integrità: la

macchina ha lasciato la fabbrica in perfetto stato; eventuali

danni dovranno essere immediatamente contestati al

trasportatore ed annotati sul Foglio di Consegna prima di

firmarlo.

L’azienda deve essere informata, entro 8 giorni, sull’entità del danno. Il

Cliente deve redigere ed inviare una documentazione corredata di foto che

attesti il danno.

Si fa presente che tutti gli schemi di installazione mostrati in

questo manuale sono a solo scopo indicativo.

La corretta installazione dell’impianto deve essere valutata

caso per caso dall’installatore.

4.2 ISTRUZIONI DI SICUREZZA

Per prevenire danni all’utilizzatore, alle persone o alle cose, si devono

seguire le seguenti istruzioni. Operazioni scorrette dovute all’inosservanza

o alla non conoscenza di tali istruzioni possono causare danni o lesioni.

Installare l’unità solo quando è conforme con i regolamenti, leggi e

normative locali. Controllare la tensione e la frequenza di alimentazione.

Questo apparecchio è adatto solo per prese con messa a terra, tensione di

collegamento 220 - 240 V ~ / 50Hz.

Le seguenti precauzioni di sicurezza devono sempre essere prese in

considerazione:

- assicurarsi di leggere i seguenti avvertimenti prima di installare l’unità;

- assicurarsi di osservare le cautele qui sotto specificate in quanto

includono attenzioni importanti relative alla sicurezza;

- dopo aver letto queste istruzioni, assicurarsi di tenerle a portata di mano

per riferimenti futuri.

4.2.1 Avvertimenti

L’unità deve essere fissata in modo sicuro per evitare rumore e

vibrazioni: quando non sufficientemente fissata, l’unità potrebbe

cadere causando lesioni. La superficie di appoggio deve essere piana

per supportare il peso dell’unità e adatta per l’installazione dell’unità

senza aumentarne rumore o vibrazioni.

Quando si installa l’unità in una piccola stanza, si prega di prendere

provvedimenti (come la corretta ventilazione del locale) per prevenire

l’asfissia causata dalla possibile perdita di refrigerante.

Assicurarsi di utilizzare solo i componenti forniti o specificati per il

lavoro di installazione: l’uso di componenti difettosi potrebbe causare

lesioni a causa di incendi, scosse elettriche, cadute dell’unità, etc.

Non strappare le etichette sull’unità: le etichette sono a scopo di

avvertimento o di promemoria, cercare di mantenerle integre può

aiutare ad operare in sicurezza.

L’installazione interna è obbligatoria: non è consentito installare

l’apparecchio in luogo aperto o facilmente raggiungibile dalla pioggia e

in generale raggiungibile da qualsiasi fonte d’acqua.

Si raccomanda un luogo di installazione senza luce diretta del sole e

altre fonti di calore dirette: se non c’è modo di evitarlo, installare una

copertura.

Assicurarsi che non ci siano ostacoli intorno all’unità.

4.2.2 Cautele

Non installare l’unità in un luogo dove c’è la possibilità di perdite di

gas infiammabili: se c’è una fuga di gas e il gas si accumula nella zona

circostante l’unità, potrebbe causare un’esplosione.

Non pulire l’apparecchio quando l’interruttore elettrico principale è in

‘ON’: l’alimentazione elettrica deve sempre essere in ‘OFF’ durante la

pulizia o la manutenzione dell’unità. In caso contrario, si potrebbero

riportare lesioni a causa dell’alta velocità della ventola o a causa di

scosse elettriche.

Togliere l’alimentazione elettrica all’apparecchio staccando la spina

dalla presa oppure, nel caso sia presente un apposito interruttore a

monte dell’apparecchio, portare l’interruttore stesso in posizione “OFF”.

Non staccare mai la spina dalla presa tirando il cavo di alimentazione.

Non eseguire operazioni di pulizia senza aver prima spento

l’apparecchio, staccato la spina o portato l’interruttore esterno in

posizione OFF.

Nel caso in cui l’unità venga utilizzata senza condotto di espulsione

dell’aria, verificare che il locale di installazione abbia un volume

non inferiore a 10m3, con una ventilazione adeguata. Si noti che la

temperatura dell’aria espulsa è 5÷10°C inferiore a quella dell’aria di

aspirazione, pertanto se non incanalata può causare un abbassamento

significativo della temperatura dell’ambiente di installazione.

Non continuare a far funzionare l’unità quando ci si accorge di

un’anomalia o di uno strano odore: si deve togliere immediatamente

l’alimentazione elettrica per arrestare l’unità, altrimenti il

malfunzionamento potrebbe causare una scossa elettrica o un incendio.

All’interno dell’unità, ci sono alcune parti in movimento. Prestare

particolare attenzione quando si lavora nelle loro vicinanze, anche se

l’unità è spenta.

Non inserire le dita o altri materiali nel ventilatore e nell’evaporatore.

Le testate e la tubazione di mandata del compressore si trovano di

solito a temperature piuttosto elevate.

Prestare particolare cautela quando si opera in prossimità delle

batterie.

Le alette di alluminio sono particolarmente taglienti e possono

provocare gravi ferite.

4.3 TRASPORTO

Come regola generale, l’unità deve essere immagazzinata e/o trasportata

nel suo container in posizione verticale e senza acqua nel serbatoio.

Durante il trasporto (a condizione che sia fatto con cura) e lo stoccaggio,

è consigliato non superare un angolo di inclinazione di 30 gradi (45°

per brevissimo tempo). Sono consentite temperature ambiente per lo

stoccaggio da -20 a +70 gradi Celsius.

4.3.1 Trasporto con un carrello elevatore

Quando trasportata da un carrello elevatore, l’unità deve rimanere montata

sul pallet. La velocità di sollevamento deve essere ridotta al minimo. A

causa dell’elevato peso della sua parte superiore, l’unità deve essere

assicurata contro il ribaltamento. Per evitare eventuali danni, l’unità deve

essere posizionata su una superficie piana.

4.3.2 Trasporto manuale

Per il trasporto manuale, si può utilizzare il pallet di legno; è possibile

utilizzare corde o cinghie per il trasporto, avendo cura di non ribaltare

l’unità. L’angolo di inclinazione massimo ammesso è di 45 gradi, anche

se è sempre consigliato di tenerla posizionata in verticale. Se il trasporto

in posizione inclinata non può essere evitato (con angolo massimo di 45°

e per un limitato periodo di tempo), l’unità deve essere messa in funzione

un’ora dopo che è stata spostata nella posizione eretta finale.

ITIT

ATTENZIONE: a causa del baricentro alto, e del relativamente

basso momento di rovesciamento, l’unità deve essere

assicurata contro il ribaltamento.

ATTENZIONE: il coperchio dell’unità non può sopportare

sollecitazioni, quindi non può essere utilizzato per il trasporto.

4.4 INSTALLAZIONE A PARETE

Per l’installazione sono forniti gli adeguati tasselli e le staffe di supporto.

1. Procedere forando la parete di supporto. Assicurarsi che il muro scelto

sia adeguato al sostegno dell’unità, che non vi siano tubazioni dell’acqua o

canaline di passaggio dei cavi elettrici.

2. Inserire i tasselli forniti nei fori predisposti e fissare la staffa di sostegno

attraverso le viti e le rondelle.

3. Fissare la lamiera di supporto dell’unità. Assicurarsi che sia in bolla.

4. Agganciare lo scaldacqua al muro inserendo la linguetta della lamiera

nella cavità preposta della staffa fissata a muro.

5. Assicurarsi che l’unità sia in bolla, eventualmente bilanciando l’appoggio

al muro avvitando o svitando i distanziali posti nella parte posteriore.

4. INSTALLAZIONE ITIT

4. INSTALLAZIONE

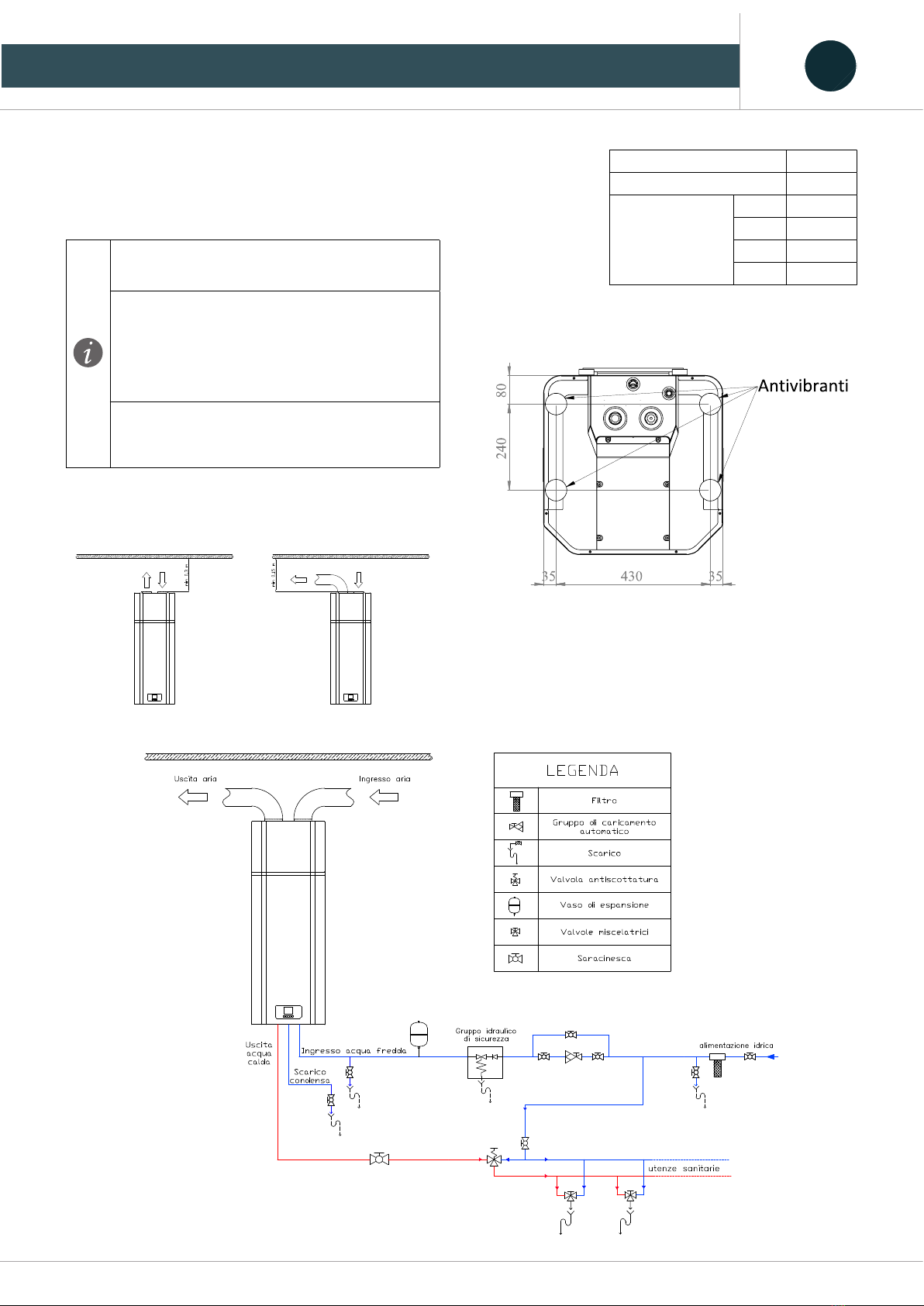

4.5 SPAZIO DI SERVIZIO RICHIESTO

Qui di seguito è riportato lo spazio minimo necessario per assicurare le

attività di assistenza e manutenzione sulle unità. Inoltre, si deve evitare

il ricircolo dell’aria di scarico; la mancata osservanza di tale prescrizione

provocherebbe un calo delle prestazioni o l’attivazione dei controlli di

sicurezza. Per questi motivi è necessario osservare le seguenti distanze.

Se i condotti di aspirazione e/o mandata dell’aria sono collegati, si

perderà una parte del flusso d’aria e della capacità della pompa di

calore.

Se si collega l’unità a dei condotti per l’aria, questi devono essere:

DN 125 per i tubi rigidi o diametro interno 125 mm per i tubi flessibili.

La lunghezza totale dei condotti non deve essere superiore a 8 m e

la pressione statica massima non deve superare 60 Pa. Se i condotti

dell’aria presentano curve, la perdita di carico sarà maggiore. Quindi

se ci sono due condotti con curve, la lunghezza totale dei condotti non

dovrebbe essere superiore a 4 m.

Si fa presente che le prestazioni dell’unità si riducono in caso di

collegamento dell’ingresso aria a un condotto che aspira dall’esterno, a

causa delle basse temperature invernali e delle alte temperature estive.

La temperatura ottimale di lavoro è di 20°C ambiente.

Si tenga presente che l’unità è progettata affinché le parti che potrebbero

richiedere manutenzione siano accessibili frontalmente. In ogni caso è

consigliato tenere dello spazio laterale per poter agevolare la rimozione

dell’unità e la manutenzione.

Nella tabella qui a

fianco sono riportate

le massime lunghezze

totali da rispettare per il

condotto aria

L’unità è autoportante, quindi è possibile anche l’installazione a terra

attraverso gli appositi piedini antivibranti (NON forniti insieme all’unità).

Si veda l’immagine riportata sotto.

Lunghezza max condotto (in+out) d = 125 mm

Senza curve 8 m

Nr. curve 90°

1 6,9 m

2 5,9 m

3 4,9 m

4 4 m

4.6 SCHEMA DI INSTALLAZIONE

ITIT

Si deve necessariamente installare in ingresso un gruppo

idraulico di sicurezza conforme allo standard EN 1487.

Altrimenti, potrebbero verificarsi danni all’unità o anche lesioni

alle persone. Il gruppo di sicurezza deve essere provvisto di

rubinetto di intercettazione, valvola di scarico manuale, valvola

di non ritorno ispezionabile e valvola di sicurezza tarata a 8

bar. Per capire dove installare il gruppo di sicurezza riferirsi

allo schema di installazione. Il gruppo di sicurezza deve essere

protetto dal gelo.

Il tubo di scarico del gruppo di sicurezza deve essere installato

con inclinazione continua verso il basso e in un ambiente

protetto dal gelo. L’acqua deve essere libera di gocciolare dal

tubo di scarico del gruppo di sicurezza e l’estremità di questo

tubo deve essere lasciata aperta alla pressione atmosferica.

Il gruppo di sicurezza deve essere ispezionato regolarmente

per rimuovere i depositi di calcare e per verificare che non

sia bloccato. Attenzione alle scottature, a causa dell’elevata

temperatura dell’acqua.

Il vaso di espansione con capacità opportunamente

dimensionata per assorbire le variazioni di volume (a seconda

dell’estensione delle tubazioni di distribuzione sanitaria) deve

essere installato nella linea di ingresso acqua.

L’acqua del serbatoio può essere scaricata attraverso la

saracinesca esterna installata sul tubo di ingresso (non fornita).

Dopo che tutti i tubi di collegamento sono stati installati, aprire

l’ingresso acqua fredda e l’uscita acqua calda per riempire il

serbatoio. Quando l’acqua inizia a fluire normalmente dai

rubinetti, il serbatoio è pieno. Chiudere tutte le valvole e

controllare tutti i tubi. Se c’è qualche perdita, procedere con la

riparazione. Se la pressione dell’acqua in ingresso è inferiore a

1,5 bar, una pompa di rilancio deve essere installata sulla linea

di ingresso dell’acqua. Per garantire la durabilità e la sicurezza

del serbatoio in caso di pressione di alimentazione idraulica

maggiore di 5,5 bar, un riduttore di pressione deve essere

montato sul tubo di ingresso dell’acqua.

Nell’ingresso dell’aria è consigliabile installare un filtro. Se

l’unità è collegata a dei condotti, il filtro deve essere installato

sull’ingresso aria del condotto.

Assicurarsi che il tubo di scarico condensa sia collocato nel

punto più in basso e fare un sifone su di esso, se necessario.

4.7 COLLEGAMENTI IDRAULICI

Le connessioni idrauliche devono essere eseguite in conformità

alle normative nazionali e locali. Le tubazioni possono essere realizzate

con tubo multistrato, polietilene o acciaio inox e devono resistere almeno

a 100°C e 10 bar. Le tubazioni devono essere accuratamente dimensionate

in funzione della portata d’acqua desiderata e delle perdite di carico

del circuito idraulico. Tutti i collegamenti idraulici devono essere isolati

utilizzando materiale a celle chiuse di adeguato spessore. Le unità

dovrebbero essere collegate alle tubazioni utilizzando giunti flessibili. Si

raccomanda di installare nel circuito idraulico i seguenti componenti:

• Filtro metallico a Y (installato sul tubo di ingresso) con maglia metallica

non superiore ad 1 mm.

• Gruppo di caricamento automatico (consigliato 3 bar) quando la pressione

dell’acqua è superiore a 5,5 bar.

• Gruppo idraulico di sicurezza (8 bar – fornito con l’unità).

• Saracinesche manuali per isolare l’unità dal circuito idraulico.

• Saracinesca manuale sul tubo di ingresso per scaricare l’unità quando

necessario.

• Termometri a pozzetto per la rilevazione della temperatura nel circuito.

• Vasi di espansione, valvole di sicurezza e sfiati aria dove indicato nei

seguenti schemi di installazione.

Effettuare i collegamenti facendo in modo che il peso dei tubi

non sovraccarichi l’unità.

Controllare la durezza dell’acqua, che non deve essere inferiore

a 12°f. Con acqua particolarmente dura, è consigliabile l’uso di

un addolcitore d’acqua in modo che la durezza residua non sia

superiore a 20°f e non sia inferiore a 15°f.

ATTENZIONE: quando è possibile, collegare i tubi con le

connessioni idrauliche con l’utilizzo del sistema chiave contro

chiave.

ATTENZIONE: la tubazione acqua di ingresso deve essere

in corrispondenza del collegamento blu, altrimenti potrebbe

verificarsi il malfunzionamento dell’unità.

ATTENZIONE: è obbligatorio installare sulla linea di ingresso

acqua un filtro metallico con maglia non superiore ad 1 mm. Se

il filtro non dovesse essere installato, la garanzia non sarà più

valida. Il filtro deve essere mantenuto pulito, quindi assicurarsi

che sia pulito dopo che è stata installata l’unità, e quindi

controllarlo periodicamente.

Eseguire il collegamento dello scarico condensa secondo

le istruzioni di installazione. Se c’è un difetto nello scarico

condensa, l’acqua potrebbe fuoriuscire dall’unità e arrecare

danno alle cose.

L’acqua calda necessita di essere miscelata con acqua fredda

prima di essere distribuita alle utenze, acqua troppo calda (oltre

50°C) nell’unità può causare lesioni. Si consiglia l’utilizzo di

valvole antiscottatura.

Gli schemi riportati sono da considerarsi a puro titolo indicativo.

Viene sempre e comunque richiesto lo studio dello specifico

contesto installativo e l’approvazione dell’impianto da parte di

un progettista termotecnico qualificato.

4.7.1 Collegamenti acqua

Si prega di prestare attenzione ai seguenti punti quando si collegano i tubi

del circuito acqua:

1) Cercare di ridurre le perdite di carico del circuito acqua.

2) Verificare che non vi siano impurità nei tubi e che siano internamente

lisci, controllarli con attenzione per vedere se c’è qualche perdita, e poi

predisporli con l’isolamento.

3) Installare il gruppo idraulico di sicurezza sull’ingresso acqua.

4) Installare anche un vaso di espansione opportunamente dimensionato

per assorbire le variazioni di volume.

5) Il diametro nominale del tubo deve essere scelto sulla base della

pressione acqua disponibile e della caduta di pressione prevista all’interno

del sistema di tubazioni.

6) I tubi dell’acqua possono essere di tipo flessibile. Per evitare danni da

corrosione, assicurarsi che i materiali utilizzati nel sistema di tubazioni

siano compatibili.

7) Durante l’installazione delle tubazioni in situ, qualsiasi contaminazione

del sistema di tubazioni deve essere evitata.

4.7.2 Caricamento acqua

Se l’unità viene utilizzata per la prima volta o riutilizzata dopo lo

svuotamento del serbatoio, assicurarsi che il serbatoio sia pieno di acqua

prima di accendere l’alimentazione.

1) Procedere ad un lavaggio accurato dell’impianto

2) Aprire l’ingresso acqua fredda e l’uscita acqua calda.

3) Avviare il carico dell’acqua. Quando l’acqua scorre fuori normalmente

dall’uscita acqua calda, il serbatoio è pieno.

4) Chiudere la valvola di uscita dell’acqua calda: il carico dell’acqua è finito.

4. INSTALLAZIONE ITIT

ATTENZIONE: Il funzionamento senza acqua nel serbatoio di

accumulo, può causare danni all’unità.

4.7.3 Svuotamento acqua

Se l’unità deve essere pulita, spostata etc, si deve svuotare il serbatoio.

E’ possibile farlo attraverso la connessione di ingresso dell’acqua di rete

oppure attraverso la saracinesca manuale installata a carico dell’utente

come consigliato all’inizio della sezione.

1) Chiudere l’ingresso acqua fredda.

2) Aprire l’uscita acqua calda e aprire la valvola manuale del tubo di scarico.

3) Avviare lo svuotamento dell’acqua.

4) Dopo lo svuotamento, chiudere la valvola manuale.

4.8 COLLEGAMENTI ELETTRICI

Verificare che l’alimentazione elettrica corrisponda ai dati nominali

dell’unità (tensione, fasi, frequenza) riportati sulla targhetta dell’unità.

L’apparecchio è fornito completo di cavo di alimentazione e spina Schuko, è

vietato manomettere il cavo o la spina, qualora fosse necessario, contattare

il centro assistenza. E’ consigliabile effettuare un controllo dell’impianto

elettrico verificandone la conformità alle norme vigenti. Verificare che

l’impianto sia adeguato alla potenza massima assorbita dallo scaldacqua

(riferirsi ai dati di targa) sia nella sezione dei cavi che nella conformità

degli stessi alla normativa vigente.

ATTENZIONE: L’alimentazione elettrica deve rispettare i limiti

citati: in caso contrario, la garanzia terminerà immediatamente.

Prima di ogni operazione sull’unità, assicurarsi che

l’alimentazione sia scollegata.

ATTENZIONE: La tensione di alimentazione non deve subire

variazioni superiori a ±10% del valore nominale. Se questa

tolleranza non dovesse essere rispettata si prega di contattare

il nostro ufficio tecnico.

L’apparecchio deve avere sempre una messa a terra adeguata.

Se l’alimentazione non è collegata a terra, non è consentito

collegare l’unità.

Non usare mai una prolunga per collegare l’unità alla rete di

alimentazione elettrica. Se non vi è a disposizione una presa di

corrente con messa a terra adeguata, farsene installare una da

un elettricista qualificato.

Se il cavo di alimentazione è danneggiato, esso deve essere

sostituito dal costruttore o dal suo servizio di assistenza o

da personale qualificato al fine di evitare un pericolo. Una

movimentazione o riparazione impropria potrebbe portare a

perdite d’acqua, scosse elettriche, lesioni o incendi.

L’altezza di installazione della presa di alimentazione dovrebbe

essere maggiore rispetto al punto di connessione idraulica

dell’unità, così in caso di spruzzi d’acqua l’unità è comunque

al sicuro.

Per accedere alla scatola elettrica:

1) togliere il frontale dell’unità svitando le viti poste sui fianchi (utilizzando

un cacciavite adeguatamente lungo è possibile farlo frontalmente all’unità

per eventuali installazioni incassate o molto vicino alle pareti)

2) rimuovere il coperchio metallico della scatola elettrica svitando le 4 viti

3) l’unità è già dotata di un cavo di alimentazione collegato alla scatola

elettrica. Se è necessario scollegarlo e collegare un cavo più lungo, o

se è necessario collegare un segnale ON/OFF remoto, si prega di fare

riferimento allo schema elettrico.

La specifica del cavo di alimentazione è di 3 * 1.5mm². La specifica del

fusibile di protezione è 16A 250V.

Deve essere predisposto un interruttore quando si collega l’unità al sistema

di alimentazione. La corrente dell’interruttore è 10A.

Un interruttore differenziale deve essere installato sulla linea di

alimentazione e l’unità deve essere collegata a terra in modo efficace. La

specifica dell’interruttore differenziale è 30mA, minore di 0,1 sec.

Il contatto per l’ON-OFF remoto è posizionato nella parte inferiore dell’unità

all’interno della scatola da cui si accede alla resistenza e al termostato di

sicurezza. Si veda Paragrafo 3.4.3 a pagina 9.

4.9 PRIMO AVVIAMENTO

Prima di avviare l’unità, eseguire i seguenti controlli:

• Verificare la disponibilità di schemi e manuali della macchina installata.

• Controllare la disponibilità di schemi elettrico ed idraulico dell’impianto

a cui è collegata la macchina.

• Controllare che tutti i collegamenti idraulici siano installati correttamente

e che tutte le indicazioni sulle targhette siano rispettate.

• Controllare la pressione dell’acqua in ingresso, assicurarsi che la

pressione sia sufficiente (sopra 1,5 bar).

• Controllare che i rubinetti di intercettazione dei circuiti idraulici siano

aperti.

• Verificare che l’impianto idraulico sia stato caricato in pressione e

sfiatato dall’aria.

• Controllare se l’acqua fluisce dall’uscita acqua calda, assicurarsi che il

serbatoio sia pieno d’acqua prima di accendere l’alimentazione elettrica.

• Accertarsi che siano stati previsti accorgimenti per lo scarico condensa.

• Verificare l’allacciamento elettrico.

• Controllare che i collegamenti elettrici siano stati fatti secondo le norme

vigenti compreso la messa a terra.

• Accertarsi che la tensione elettrica sia compresa entro i limiti (±10%) di

tolleranza rispetto al valore di targa.

• Verificare che non ci siano perdite di gas.

• Prima di procedere all’accensione controllare che tutti i pannelli di

chiusura siano posizionati e fissati con le apposite viti.

• Controllare l’unità, assicurarsi che sia tutto ok prima di fornirle

alimentazione elettrica, controllare quindi il led sul pannello di controllo

quando l’unità funziona.

• Utilizzare il pannello di controllo per avviare l’unità.

• Ascoltare l’unità con attenzione quando le si fornisce alimentazione

elettrica. Togliere l’alimentazione elettrica quando si sente un rumore

anomalo.

• Misurare la temperatura dell’acqua, per verificare eventuali variazioni

della temperatura dell’acqua.

• Una volta che i parametri di funzionamento sono stati impostati

dall’installatore, l’utente non può modificarli. Si prega di contattare un

tecnico qualificato qualora ci fosse la necessità.

ATTENZIONE: Non spegnere l’unità (per un arresto temporaneo)

spegnendo l’interruttore principale, questa operazione deve

essere utilizzata per scollegare l’apparecchio dalla rete di

alimentazione solo per lunghi fermi macchina o per le operazioni

di manutenzione/riparazione.

ATTENZIONE: Non modificare il cablaggio interno dell’unità

altrimenti la garanzia terminerà immediatamente.

4. INSTALLAZIONE ITIT

5. UTILIZZO

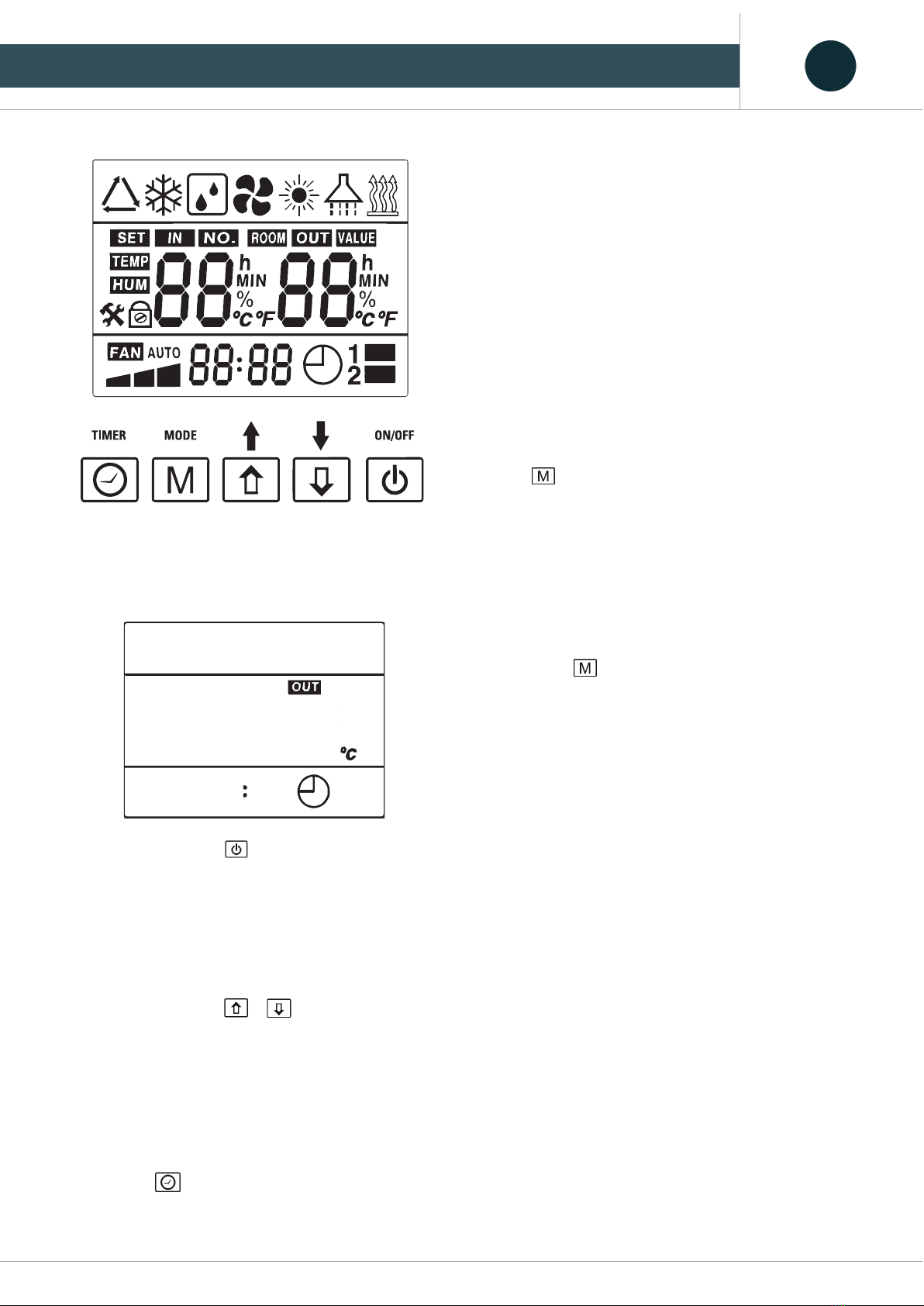

5.1 INTERFACCIA UTENTE

OFF

5.2 FUNZIONAMENTO

1. Alimentazione

Quando si alimenta l’unità, tutte le icone vengono visualizzate sul display

per 3 secondi. Dopo aver controllato che sia tutto ok, l’unità passa in

modalità standby. La temperatura dell’acqua e l’ora sono visualizzate sul

display.

17 00

2. Tasto avviamento

Premendo questo tasto per 3” quando l’unità è in standby, l’unità si accende

e funziona nella modalità selezionata. La modalità di funzionamento, il set

di temperatura e la temperatura dell’acqua, l’ora e l’eventuale timer sono

visualizzati sul display.

Premendo questo tasto per 3” quando l’unità è in funzionamento, l’unità

passa in modalità standby. Premi il bottone per uscire dalla lettura dei

parametri o per controllare lo stato dell’unità.

3. Tasti scorrimento e

- Questi sono tasti multi-funzione. Sono utilizzati per la selezione

della temperatura, dei parametri, dell’orologio e del timer.

- Durante il funzionamento, premere i tasti scorrimento per

regolare direttamente il set di temperatura.

- Premendo questi tasti quando l’unità è in modalità di

impostazione dell’orologio, si possono regolare l’ora e i minuti.

- Premendo questi tasti quando l’unità è in modalità di

impostazione del timer, si possono regolare l’ora e i minuti di ‘ON’/’OFF’

del timer.

4. Tasto

Impostazione orologio:

- Premere il tasto per entrare nell’interfaccia di settaggio

orologio: il campo delle ore “88:88” lampeggia;

- Premere i tasti scorrimento per regolare l’ora e premere il

pulsante orologio per confermare: il campo dei minuti “88:88” lampeggia;

- Premere i tasti scorrimento per regolare i minuti e premere il

pulsante orologio e uscire.

L’ora impostata viene visualizzata sul display.

Impostazione timer:

- Premere il tasto orologio per 5” per entrare nell’interfaccia

di settaggio timer: il campo delle ore timer ‘ON’ “88:88” lampeggia

(impostiamo l’ora di avvio);

- Premere i tasti scorrimento per regolare l’ora e premere il

pulsante orologio per confermare: il campo dei minuti timer ‘ON’ “88:88”

lampeggia;

- Premere i tasti scorrimento per regolare i minuti e premere il

pulsante orologio per confermare: il campo delle ore timer ‘OFF’ “88:88”

lampeggia;

- Premere i tasti scorrimento per regolare l’ora e premere il

pulsante orologio per confermare: il campo dei minuti timer ‘OFF’ “88:88”

lampeggia (impostiamo l’ora di stop);

- Premere i tasti scorrimento per regolare i minuti e premere il

pulsante per confermare l’attivazione dell’ON e poi il tasto orologio

per uscire dal set del timer.

Le icone timer ‘ON’ e timer ‘OFF’ sono visualizzate sul display vicino all’ora

corrente.

Le impostazioni del timer si ripetono ciclicamente e sono ancora valide

anche dopo una caduta di tensione.

Per azzerare le impostazioni del timer, entrare nel settaggio e posizionare

i valori a 00:00.

Premere il tasto orologio per 3 secondi per bloccare il display, ad ogni modo

il blocco dei tasti si attiva automaticamente dopo 30 secondi di inattività

nel display. Premi il tasto orologio per 3 secondi per sbloccare

5. Tasto

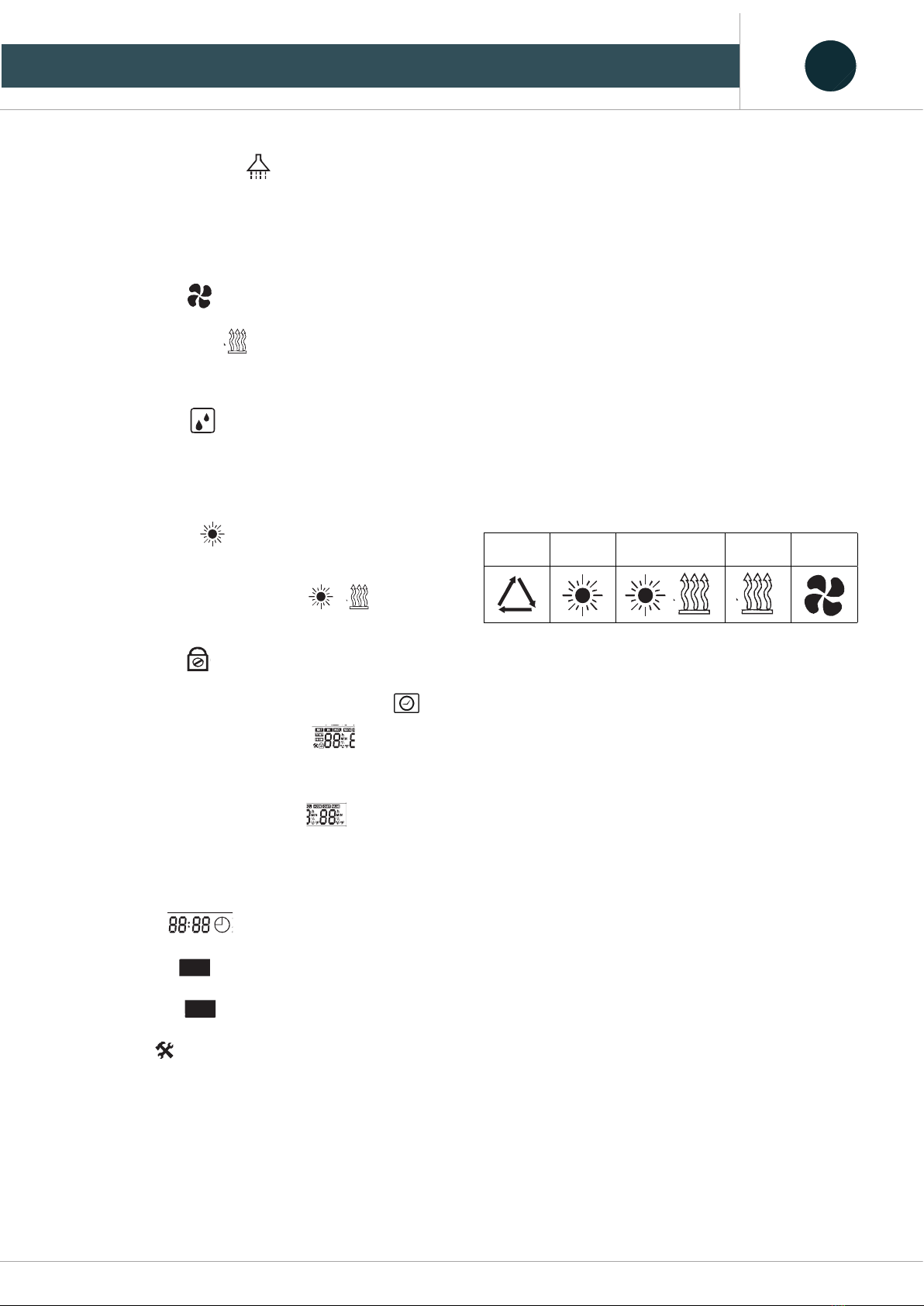

Questo tasto ti permette di effettuare la scelta attraverso le varie modalità

di funzionamento, di controllare e configurare una serie di parametri

permessi .

1) All’accensione dell’unità premi il tasto per scegliere la modalità;

per la lista delle possibili modalità si veda Paragrafo 5.4 a pagina 17.

Ad ogni selezione si passa alla modalità successiva e l’icona relativa si

illumina.

2) Lettura dei parametri:

- Premi il tasto per 5” per accedere al controllo dei parametri

utente.

- Leggere i vari parametri premendo i tasti scorrimento.

- Premere il tasto avviamento per uscire.

- Se non si esegue alcuna operazione per 30 secondi, il controller

uscirà e salverà automaticamente l'impostazione.

Alcuni parametri sono impostabili dall’utente/installatore (Password per

la modifica numero 24), mentre quelli di funzionamento sono bloccati da

password non divulgabile. Solo un tecnico qualificato della ditta produttrice

può accedere e modificare questi ultimi.

6. Codici errore

Durante lo standby o lo stato di normale funzionamento, se si verifica un

malfunzionamento l’unità si ferma in automatico e visualizza il codice di

errore nella zona a centrale del display.

ITIT

5. UTILIZZO

5.3 Icone LCD

1. Acqua calda disponibile

OFF

L’icona indica che la temperatura dell’acqua calda sanitaria ha raggiunto il

set impostato. L’acqua calda è disponibile per l’utilizzo. La pompa di calore

è in stato di attesa. Può capitare che la temperatura visualizzata del display

sia di 1°C inferiore a quella di set in quanto la temperatura visualizzata

è quella della parte inferiore del serbatoio. É comunque garantito il

raggiungimento del set impostato.

2. Ventilazione

OFF

L’icona indica che la funzione di ventilazione è attiva.

3. Resistenza elettrica

OFF

L’icona indica che la funzione di riscaldamento elettrico è attiva. La

resistenza ausiliaria funzionerà secondo la propria logica di controllo.

Durante il ciclo di disinfezione, l’icona lampeggia.

4. Sbrinamento

OFF

L’icona indica che la funzione di defrosting è attiva. Questa è una funzione

automatica, il sistema entrerà o uscirà dallo sbrinamento secondo la

propria logica di controllo interna. I parametri di sbrinamento non possono

essere modificati in loco e l’unità non supporta il controllo manuale dello

sbrinamento.

5. Riscaldamento

OFF

L’icona indica che la modalità di funzionamento corrente è quella di

riscaldamento attraverso la pompa di calore.

6. Riscaldamento e resistenza elettrica

OFF

La presenza di entrambe le icone indica il funzionamento simultaneo della

pompa di calore e della resistenza elettrica.

7. Blocco tasti

OFF

L’icona indica che è abilitata la funzione di blocco dei tasti. I tasti non

funzionano finché questa funzione risulta attiva. Tenere premuto per

circa 5 secondi per disattivare il blocco tasti.

8. Temperatura zona sinistra del display

OFF

La zona sinistra del display visualizza il set impostato di temperatura.

Mentre si controllano o si impostano i parametri, questa zona visualizza il

numero del relativo parametro.

9. Temperatura zona destra del display

OFF

La zona destra del display visualizza la temperatura superiore del serbatoio.

Mentre si controllano o si impostano i parametri, questa zona visualizza il

valore del relativo parametro.

In caso di malfunzionamento, questa zona visualizza il relativo codice di

errore.

10. Orologio

OFF

Il display visualizza l’ora dell’orologio o del timer.

11. Timer ‘ON’ ON

OFF

L’icona indica che è attiva la funzione timer ‘ON’.

12. Timer ‘OFF’

OFF

L’icona indica che è attiva la funzione timer ‘OFF’.

13. Errore

OFF

L’icona indica la presenza di un malfunzionamento, associato al codice di

errore nella zona destra del display.

5.4 LOGICHE PRINCIPALI DI FUNZIONAMENTO

Il controllo ha dei set di funzionamento preimpostati, scegliere tra l’elenco

quello che più si desidera per il funzionamento dell’unità.

5.4.1 Auto mode

Questa logica modula l’utilizzo della pompa di calore e della resistenza per

avere l’uso più razionale di entrambi i sistemi. Si privilegia il funzionamento

tramite la pompa di calore e la resistenza interviene solo se necessario

oppure in caso di malfunzionamento dovuto al superamento dei limiti

minimi o massimi di pressione consentiti dall’unità. Si può scegliere tra un

range di temperatura tra 38°C ÷ 60°C, di default è impostato 50°C.

5.4.2 Green mode

Attraverso questa logica lavora solo la pompa di calore, mentre la resistenza

interviene solo in caso di malfunzionamento dovuto al superamento dei

limiti minimi o massimi di pressione consentiti dall’unità.

5.4.3 Boost mode

Questa logica gestisce il funzionamento congiunto della pompa di calore

e della resistenza. Si può scegliere tra un range di temperatura tra 38°C ÷

70°C, di default è impostato 50°C.

5.4.4 E-heater mode

Attraverso questa logica lavora solo la resistenza. Si può scegliere tra un

range di temperatura tra 38°C ÷ 70°C, di default è impostato 50°C.

5.4.5 Fan Mode

Attraverso questa logica la resistenza e la pompa di calore sono spente e

funziona solo il ventilatore alla minima velocità, è attiva la funzione anti-

gelo.

5.4.6 Icone di funzionamento

Durante la selezione, le icone delle relative modalità si accendono in

successione alla selezione.

Auto mode Green mode Boost mode E-heater

mode Fan mode

OFF

5.5 LOGICHE DI CONTROLLO AUSILIARIE

5.5.1 Protezioni termiche

Primo step di protezione: quando la temperatura dell’acqua del serbatoio

supera gli 80°C, l’unità si ferma e il relativo codice di errore è visualizzato

sul display (E03). Questa è una protezione che si auto-resetta. Quando la

temperatura del serbatoio scende, l’unità può ripartire.

Secondo step di protezione: in caso di fallimento del primo step, scatta la

protezione del termostato manuale quando la temperatura del serbatoio

raggiunge e supera 85°C; la resistenza elettrica si disattiva finché non si

cancella manualmente la protezione.

Per resettare manualmente la protezione, rimuovere la copertura inferiore

e premere il pulsante rosso di reset sul termostato.

5.5.2 Funzione trattamento termico ACS

(dell’acqua calda sanitaria per inibire e/o

limitare la proliferazione di Legionella

nell’accumulo)

La macchina è programmata per effettuare un ciclo di trattamento termico

ogni settimana portando il serbatoio a 70°C. Questo sistema permette

di ridurre i rischi dovuti a batteri causa di varie patologie, comunemente

conosciute come “legionella”. Vi chiediamo di leggere attentamente

questo paragrafo e di chiedere spiegazioni al vostro installatore/progettista

di impianto al fine di essere adeguatamente informati circa i rischi di

diffusione di questa malattia. Il funzionamento del ciclo di disinfezione è il

seguente: La resistenza elettrica si attiva automaticamente ogni settimana

all’ora impostata (parametro 13), indipendentemente che la macchina

sia accesa o in modalità stand-by (cioè unità spenta ma collegata

all’alimentazione elettrica).

Quando la temperatura superiore del serbatoio (TS3) supera il valore

impostato al parametro 4 (70°C default, non modificabile dall’utente

finale), la resistenza si disattiva. Quando la stessa scende ad un valore ≤

TS3-1°C, la resistenza si attiva nuovamente. La temperatura del serbatoio

è quindi mantenuta nel range TS3-1°C e TS3 per il tempo di disinfezione

impostato (parametro 5, default 30 minuti, non modificabile dall’utente

ITIT

5. UTILIZZO

finale), quindi l’unità esce dal ciclo di disinfezione.

Quando il parametro 5 è impostato a 0, la funzione di disinfezione è

disabilitata (Per disabilitare la funzione contattare il centro assistenza

Emmeti).

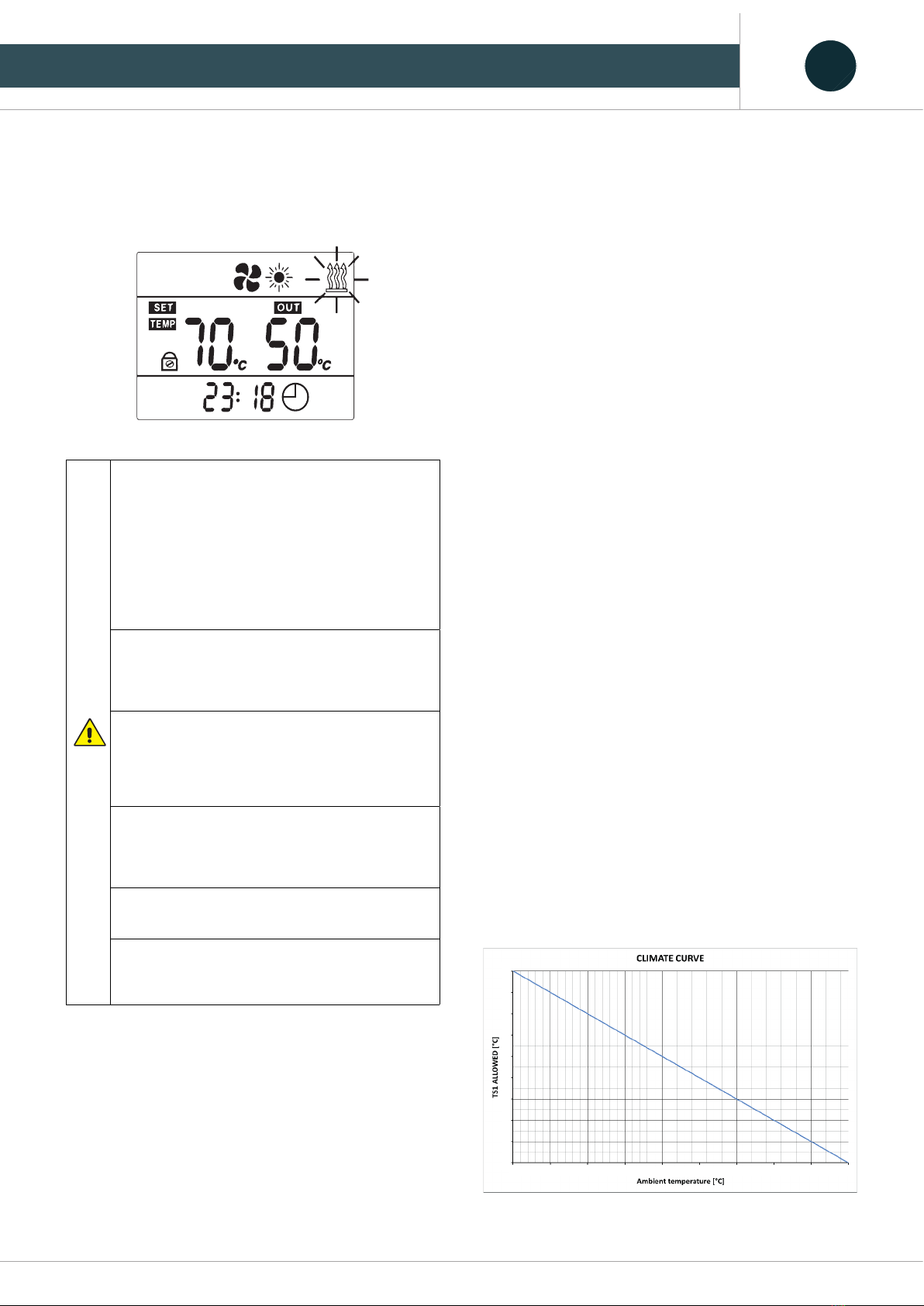

La logica inizia a conteggiare il tempo di durata del ciclo solo quando la

temperatura del serbatoio ha raggiunto TS3. Durante il funzionamento del

ciclo di trattamento termico, lampeggia il simbolo sotto riportato.

Se l’unità è spenta ma alimentata (e anche se il contatto ON/OFF è aperto),

la funzione avviene con la stessa logica dell’unità accesa.

Se l’unità è scollegata dall’alimentazione, il ciclo di disinfezione NON

avviene. Nel caso l’unità sia rimasta senza alimentazione per un

periodo prolungato di tempo, NON utilizzare l’acqua in ivi contenuta.

Si raccomanda lo svuotamento del serbatoio e il deflusso di tutta

l’acqua contenuta nelle tubazioni di impianto che trasportano l’ACS.

Si consiglia di lasciar scorrere l’acqua non solo per rinnovare tutta

l’acqua nelle tubazioni ma anche per un tempo sufficiente al lavaggio

delle tubazioni stesse. Questo tempo necessario di “lavaggio” è

inversamente proporzionale alla temperatura dell’acqua che fluisce

nelle tubazioni. Una volta rinnovata tutta l’acqua contenuta nell’unità

e nell’impianto, procedere con un ciclo di disinfezione.

Il ciclo di disinfezione avviene solo nel serbatoio. È consigliato prevedere

un ricircolo dell’acqua di impianto al fine di garantire la disinfezione di

tutta l’acqua in ivi contenuta. Se ciò non fosse possibile si consiglia,

come da precedente avvertimento, di far fluire l’acqua di impianto per

un tempo sufficiente al ricambio e al lavaggio delle tubazioni.

Se il parametro 5 è impostato a 0, la funzione è disabilitata. Tale

operazione è vivamente sconsigliata; la ditta costruttrice declina ogni

responsabilità per i dati causati da una mancata o incorretta disinfezione

dell’unità. Nel caso si voglia disabilitare il ciclo di disinfezione potrebbe

essere chiesta dal manutentore una liberatoria circa le conseguenze

che potrebbero insorgere da questa operazione.

È vivamente sconsigliato di modificare il default del parametro 4. I

parametri 4 e 5 governano il ciclo trattamento termico ACS (temperatura

e. tempo). Si consiglia di attenersi alle sopracitate linee guida nel caso

si voglia modificarli. Si ricorda che mantenendo una temperatura del

serbatoio tra i 55-60°C viene inibita la proliferazione del batterio.

Il progettista dell’impianto è tenuto a tenere presente il rischio di

proliferazione di batteri e ad adoperare tutti gli accorgimenti per la

prevenzione e il controllo.

L’utente ha il dovere di controllare, periodicamente, il corretto

funzionamento del ciclo di trattamento termico ACS e di verificare

che durante la funzione venga raggiunta la temperatura impostata al

parametro 4 per il tempo indicato al parametro 5.

5.5.3 Contatto ON/OFF

Quando il contatto ON/OFF è chiuso e il controllo è acceso, l’unità può

lavorare e la modalità di funzionamento è decisa dalle impostazioni del

controllo.

Quando il contatto ON/OFF è chiuso ma il controllo è spento (ma

alimentato), l’unità non può lavorare.

Quando il contatto ON/OFF è aperto ma il controllo è acceso, l’unità non

può lavorare.

Se il controllo è acceso, e lo stato del contatto ON/OFF è cambiato da

aperto a chiuso, l’unità funzionerà secondo il precedente settaggio del

controllo (riavvio automatico).

Se l’unità era precedentemente in stand-by, nel caso lo stato del contatto

ON/OFF sia cambiato da aperto a chiuso, l’unità resta in stand-by.

Per impostare il segnale da remoto il parametro 17 deve essere posto

uguale a 0 (default). Il set di temperatura funzionerà secondo il parametro

20:

- P.20=0 (default), il valore inserito manualmente è confrontato

con la curva climatica che governa la massima temperatura ammissibile

(eventualmente corretta con il parametro di compensazione P.19) e il valore

a cui si adatterà l’unità sarà il risultato minore del paragone tra i due.

- P.20=1, il set di temperatura sarà posto uguale a quello inserito

manualmente sull’unità.

5.5.4 Contatto per integrazione con impianto

fotovoltaico

Il contatto ON/OFF è configurabile in modo che un impianto fotovoltaico,

nei periodi di massima produttività, possa essere sfruttato per ottenere il

massimo valore di acqua calda dall’unità (impostare il parametro 17=1).

Quando il contatto si chiude (attivazione da impianto fotovoltaico), il set di

temperatura del serbatoio TS1 viene innalzato al valore più alto possibile,

secondo le impostazioni del parametro P.20:

- P.20=0 (default), il valore inserito manualmente è confrontato con la curva

climatica che governa la massima temperatura ammissibile e il valore a cui

si adatterà l’unità sarà il risultato maggiore del paragone tra i due.

- P.20=1, il set di temperatura sarà posto uguale al massimo (65°C).

Per il collegamento vedere Paragrafo 4.8 a pagina 15.

5.5.5 Sbrinamento

Soprattutto quando l’unità lavora con temperature esterne rigide, potrebbe

formare della brina sull’evaporatore. In questo caso si attiva la logica dello

sbrinamento e lampeggia la relativa icona a LED.

5.5.6 Protezione anti-gelo

In caso l’unità sia spenta, ma alimentata, e la temperatura del serbatoio

scenda sotto i 5°C; la resistenza elettrica è forzata a lavorare fino a portare

la stessa temperatura a 10°C. In questo caso l’unità visualizzera il codice

di errore “P06”.

4725 27 29 31 33 35 37 39 41 43

ITIT

5. UTILIZZO

5.6 CONTROLLO E SETTAGGIO DEI PARAMETRI

I parametri possono essere visualizzati, ma per poterli modificare è necessaria una password. Alcuni sono modificabili direttamente dall’utente finale e/o

dall’installatore, gli altri invece possono essere visualizzati ma non modificati e la password di accesso è solo per i tecnici assistenza certificati. Qui sotto la

lista dei parametri.

Una volta che i parametri sono stati settati dall’installatore, non è consigliato all’utente modificarli. Si prega di contattare una persona qualificata

per eventuali modifiche al settaggio dei parametri.

Nr Descrizione Range Default Note

A Sonda di temperatura inferiore del serbatoio -20 ~ 99°C In caso di malfunzionamento sulla sonda inferiore del serbatoio viene

visualizzato il codice di errore P01.

B Sonda di temperatura superiore del serbatoio -20 ~ 99°C In caso di malfunzionamento sulla sonda superiore del serbatoio viene

visualizzato il codice di errore P02.

C Sonda di temperatura di evaporazione -20 ~ 99°C In caso di malfunzionamento sulla sonda della temperatura di evaporazione

dello scambiatore viene visualizzato il codice di errore P03.

DSonda di temperatura di aspirazione del compressore -20 ~ 99°C In caso di malfunzionamento sulla sonda della temperatura di aspirazione del

compressore viene visualizzato il codice di errore P04.

E Sonda di temperatura ambiente -20 ~ 99°C In caso di malfunzionamento sulla sonda della temperatura ambiente viene

visualizzato il codice di errore P05.

FStep di apertura della valvola di espansione

elettronica 100 ~ 470 step Non modificabile.

01 Differenza rispetto al set di temperatura per la

ripartenza del compressore. 2 ~ 15°C 5°C Modificabile

02 Riservato

03 Riservato

04 Temperatura della disinfezione settimanale 50 ~ 70°C 70°C Modificabile solo da tecnico CAT

05 Tempo di mantenimento della temperatura di

disinfezione 0 ~ 90 min 30 min Modificabile solo da tecnico CAT

06 Tempo di durata del ciclo di sbrinamento. 30~90 min 45 min Modificabile solo da tecnico CAT

07 Temperatura di avvio del ciclo di sbrinamento. -30 ~ 0°C -7°C Modificabile solo da tecnico CAT

08 Temperatura di uscita dal ciclo di sbrinamento 2 ~ 30°C 20°C Modificabile solo da tecnico CAT

09 Tempo massimo del ciclo di sbrinamento 1 ~ 12 min 8 min Modificabile solo da tecnico CAT

10 Modo di funzionamento della valvola di espansione

elettronica.

0 (auto)

1 (manual) 0 Modificabile solo da tecnico CAT

11 Valore di set del surriscaldamento -9 ~ 9°C 5°C Modificabile solo da tecnico CAT

12 Passi per la regolazione manuale della valvola di

espansione elettronica 10 ~ 47 step 35 step Modificabile solo da tecnico CAT (N*10)

13 Ora di partenza del ciclo di disinfezione 0~23 23 Modificabile (ore)

14 Differenza per partenza della resistenza 2 ~ 20°C 7°C Modificabile

15 Tempo di funzionamento cumulativo del compressore 10 ~ 80 min 30 min Modificabile solo da tecnico CAT

16 Aumento della temperatura inferiore del serbatoio 0 ~ 20°C 2°C Modificabile solo da tecnico CAT

17 ON/OFF 0 (da segnale remoto)

1 (da impianto fotovoltaico) 0 Modificabile

18 Periodo di aggiornamento della temperatura

ambiente 2 – 120 min 15 min Modificabile

19 Temperatura di compensazione per la curva climatica -10 – 10 °C 0 °C Modificabile

20 Tipo di controllo del set di temperatura 0 (impostato da TS1) – 1

(65°C) 0 Modificabile

Procedura per la modifica dei parametri possibili all’utente/installatore:

-Dalla schermata di STANBY, premere contemporaneamente il tasto orologio e la freccia scorrimento verso il basso ( + ) per circa 3 secondi.

- Sulla destra del display lampeggerà “00”.

- Premere , inizierà a lampeggiare solo il primo dei due zeri; con i tasti scorrimento selezionare il primo valore

- Premere di nuovo , inizierà a lampeggiare l’altro valore zero e selezionare il successivo, confermando con il tasto .

- Il primo parametro con il relativo valore lampeggeranno sul display. Qui verranno visualizzati e saranno selezionabili solo i parametri definiti “Modificabile”

nella tabella “parametri” sopra riportata.

- Portarsi al parametro da modificare con i tasti scorrimento e usare di nuovo il tasto per entrare nella modalità di modifica. Inizierà a lampeggiare solo

il relativo valore. Cambiarlo con i tasti scorrimento e confermarlo con il tasto .

- Uscire dalla modalità modifica premendo il tasto accensione

La password da comporre per accedere ai parametri modificabili è 24.

ITIT

5. UTILIZZO

5.7 MALFUNZIONAMENTO UNITÀ E CODICI ERRORE

Quando si verifica un malfunzionamento o viene automaticamente impostata una modalità di protezione, la scheda di controllo e il display visualizzeranno il

relativo codice di errore.

Protezione/

Malfunzionamento Err. Indicatore

LED Possibili cause Azioni correttive

Standby Spento

Normale funzionamento Acceso

Guasto sensore temperatura

inferiore serbatoio P01 

(1 lampeggio) 1) Sensore non collegato

2) Sensore in corto-circuito
