eMotorWerks Juicebox Pro 32 User manual

Manual Betriebsanleitung
JuiceBox Pro 32 – EU
Version: 10-2017
www.EMOTORWERKS.com

EN
3
www.EMOTORWERKS.com
2www.EMOTORWERKS.com
Manual
Before wiring, assembly, setting-up or usage of the device
the full manual has to be studied in detail!
Table of Content
0. Scope of Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
1. Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2. Quick Start . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3. Assem ly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
4. Wiring Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
5. WiFi Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
6. Error Codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
7. Limited Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Abreviations
AC Alternating Current
EV Electric Vehicle
EVSE Electric Vehicle Supply Equipment
GFI Ground Failure Interruptor
GMI Ground Mistake at Interface
RCD Residual Current Device
V Voltage
WiFi Wireless Local Area Network

1. Safety Instructions
For use with Electric Vehicles only!
Electric Input: 230/400V, 3 phase, 50 Hz, 32 A
Protection class: IP 66
Maximum Power: 22 kW
Operating Temperature: -30 °C to 40 °C
Device is rated for indoor and outdoor use.
Device is designed for Electric Vehicles with charging plug in
accordance to EN 62196 Type 2 (IEC 62196-2 Type 2)
O ey rated amperage and/ or power on ca les and Type-2-plug.
Device has GFI Circuit Breaking features.
Make sure proper circuit reaker and RCD protection in main
switch oard is provided.
Warning
Risk of electric shock/hazards. Do not remove cover or attempt to
open the enclosure.
The device contains of internal arcing components.
No user servicea le parts inside. Maintenance and repair y quali-
fied electricians only.
Do not use the device if the vehicle-side ca le is damaged.
Apply proper Circuit reakers with appropriate current characteristics.
Do not use device during thunderstorm/ lightning weather conditions.
Do not use device in overhang mode to avoid tripping over the ca le.
Proper Disposal
•
At the end of life cycle product needs to e disposed in accor-
dance to national disposal and recycling regulations in effect.
• The product contains electric and electronic equipment, which
needs to e properly separated (in line with na-
tional waste separation regulations).
•
Disposal of product and its separated materials
needs to e done in officially designated waste
deposits for electric and electronic equipment.
EN
5
www.EMOTORWERKS.com
0. Scope of Application
You have purchased a smart grid charging device for Electric
Vehicles (the ‘device’) with a Type-2 charging socket in accor-
dance to EN 62196 or IEC 62196-2, respectively.
The device shall only e used
• for charging atteries of Electric Vehicles meeting a ove
specified connection standards
• as a stationary equipment, while the vehicle is secured against
movement
The device MUST NOT e modified or misused
(listing exemplary – not exhaustive)
• for Electric Vehicles with other connection standards
• for any other charging or other electric or whatsoever
purposes
• applying adaptors, intermediate connectors, measurement
gauges etc.
• applying other input or output ca les/plugs as within the
original scope of supply
• applying any kind of extension cords – neither on input nor on
output connection
User is fully responsi le for correct installation, setting-up and
usage of the device according to this manual.
In case of not complying, any warranty claims are void and
Electric Motor Werks, Inc. cannot e made lia le for any dama-
ges resulting thereof.
EN
4www.EMOTORWERKS.com

EN
7
www.EMOTORWERKS.com
2. Quick Start
Please read through the entire instruction prior to
installing and using your JuiceBox.
A few things to watch out for:
• Do not drill into or destructively modify the enclosure for any
reason.
• Unless instructed to do so y our support, or adjustment of
current setting is necessary, please do not open enclosure.
In any case, the device is only allowed to e opened y a qua-
lified electrician.
Failure to follow a ove advice will void any warranty.
• Be sure the circuit you are connecting the device to is properly
grounded! Unit will not function if ground is compromised.
• Installation needs to e done y a qualified electrician only.
• Avoid positioning your unit in direct sunlight, as it will shut
down if internal temperature exceeds a out 70° C.
Before you power up:
• Select mounting location for your new JuiceBox. Make sure
your placement allows you to reach your car easily. Avoid in-
stalling the device where it will e exposed to direct sunlight.
• Assem le the device on a wall or solid pillar/stand capa le to
carry load of 10 kg min. Ensure enough space for ventilation
and handling of ca les without interference (see 3. Assem ly
Instructions).
• Ensure the device is installed y a qualified electrician. The
electric connection to your house/ facility needs to have a de-
dicated RCD protection and overcurrent reaker with
turning on/off functionality in order to allow switching ON/
OFF the JuiceBox (see 4. Wiring Instructions).
Power up after installation:
• Ensure that the device is switched OFF y tripping circuit
reaker in OFF state.
EN
6www.EMOTORWERKS.com
• The device is equipped with a WiFi functionality. Please have
your smart phone (iOS or Android) ready for pairing with your
house network and app installation.
• Power your JuiceBox y tripping the circuit reaker into ON
state and wait for 5-10 seconds.
There should e no sound from the device. If device emits a
eeping signal, refer to error code list (see 6. Error Codes).
You are now ready to pair your WiFi or charge your car!
Make sure the plug is always in wall-mounted plug holder
when car is not being charged.

EN
9
www.EMOTORWERKS.com
EN
8www.EMOTORWERKS.com
D.Secure device against slipping off the wall- racket y an ad-
ditional screw at center ottom. Screw type to e selected
according to requirements of assem ly surface (e.g. wood,
concrete). For theft prevention a security it screw can e
used.
On request, locka le security rackets are availa le in our parts
store. Please contact our support.
4. Wiring Instructions
Any wiring and electrical installation works have to be done
by a qualified electrician only!
Electric installation of the device requires a 230/400 V, 3-phase,
50 Hz connection to your uilding power network.
Furthermore, a circuit reaker with RCD protection and swit-
ching ON/ OFF functionality is required.
The circuit reaker needs to e rated suita le to allow 32 A con-
tinuous current through your JuiceBox.
Make sure the connection’s circuit reaker is in OFF state efore
starting all electric connection works.
Take the maximum permissi le impedance of the device (Zmax
= 0.4447 Ohm) into account.
The device is only allowed to e linked to a grid connection point
with less or equal impedance as of Zmax.
In case of dou ts, user is o liged to verify grid impedance at
point of connection with responsi le utility company.
Connect the 5-wire power input ca le (10 mm² copper cross
section) properly to your uilding’s connection.
Using outdoor connection, a water and weather proof junction
ox is needed.
A. Attach mounting plate to ack of device y 4 supplied
screws, as shown
B. Fix the wall racket horizontally y 2 screws to the selected
wall or stand, capa le to carry 20 l s (10 kg).
Screw type to e selected according to requirements of as-
sem ly surface (e.g. wood, concrete)
C.With the wall- racket attached to the wall slide the device in
place as shown a ove.
3. Assembly Instructions
Before starting the electrical installation, ensure that the device
is properly wall mounted or fixed to a solid stand/ pillar!
The device must not e located in environment of flamma le
vapors or gases. Additionally, the device must e assem led at
least 0,5 meter a ove floor level. In case of outdoor in-stallation
sufficient sun protection (shadow) is needed.
In direct sun light, temperature may exceed 70 °C and device may
shut down for self-protection and is not operational for charging
unless temperature is ack to normal operation conditions.
Use supplied mounting equipment (mounting plate A and wall-
racket B) according to following drawings:
A B C D

EN
11
www.EMOTORWERKS.com

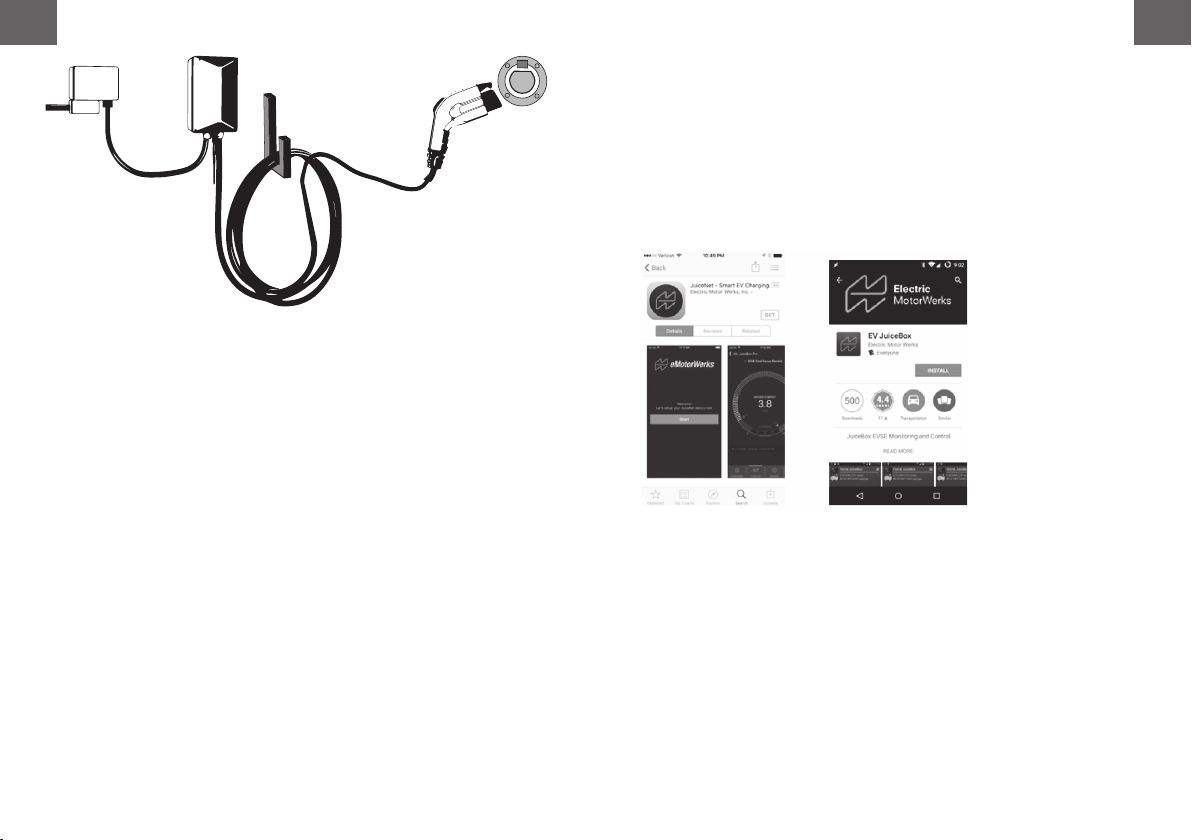

Finalize wiring installation y fixing the wall-mounted ca le-hook
(A) and dummy-plug (B) as part of scope of supplies.
Both items shall e positioned to allow comforta le accessi ility
and save storage of output ca le and Type-2 plug.
Ca le package shall neither sharply e ent nor touch the
ground. Plug shall firmly fit into the plug holder.
Use ca le hook and plug holder after termination of each char-
ging operation in order to avoid equipment damages (e.g. y
overrun).
EN
10 www.EMOTORWERKS.com
5. WiFi Connection
Your JuiceBox is equipped with a WiFi functionality and needs
to e paired with your uildings WiFi network. For this, a smart
phone running on iOS or Android operation system is required.
Ensure that device is in power off mode y switching circuit
reaker in OFF state efore WiFi pairing.
Download App
1. Download our app from Apple (iOS) or Google Play (Android)
to your smart phone
2. Search for 'EV JuiceNet' or 'EV JuiceBox' in the Apple Store/
Android Store
3. Power ON your device y switching circuit reaker in ON
state
Plug holder
A
B

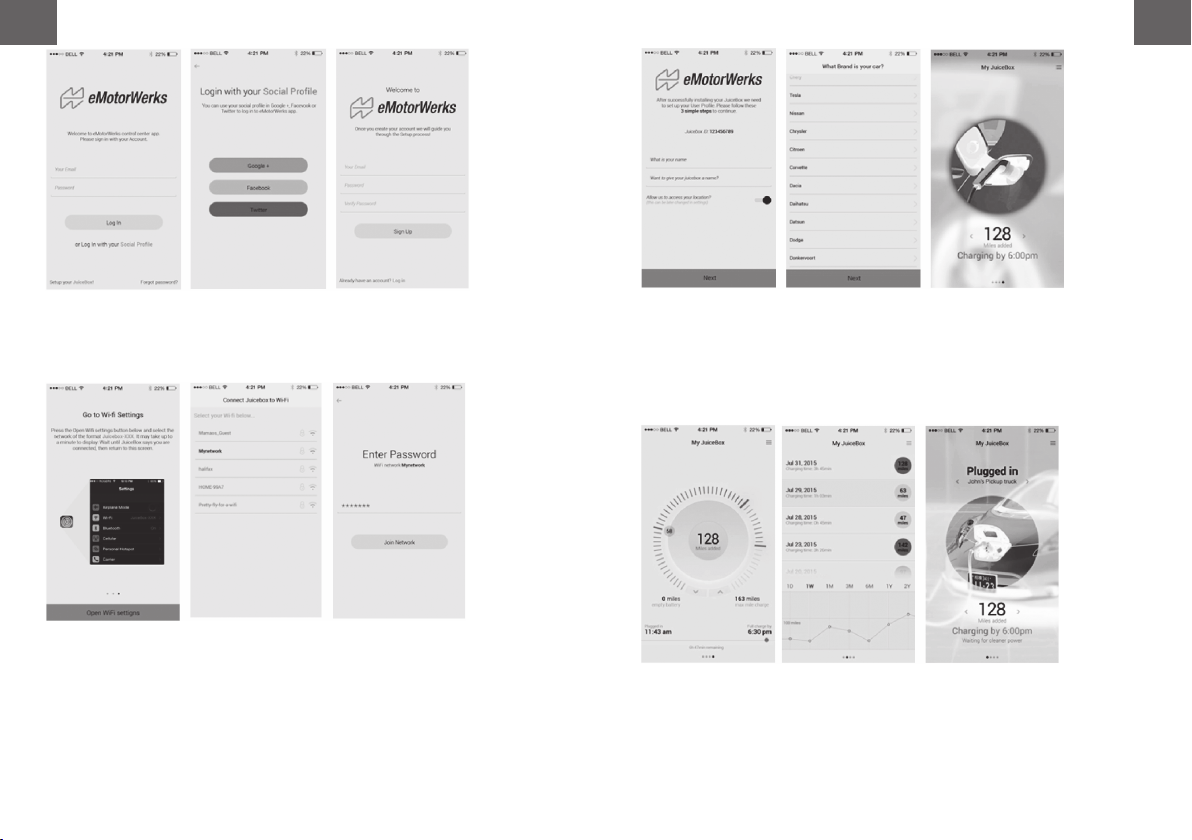

Setup JuiceBox
11. Name your JuiceBox
12. Choose your cars rand and model
13. Set charging profile
Control JuiceBox
14. Monitor your car’s status, mileage and history.
15. Monitor your car’s status, total energy consumption
16. Monitor instantaneous power / amperage
EN
13
www.EMOTORWERKS.com
Log in Screen (on Android and iOS)
4. Log-in using your existing account
OR sign in with Google+, Twitter or Face ook
OR create a new account
Setup WiFi (on Android and iOS)
5. Open WiFi settings and pair your smart phone with
JuiceBox-XXX
6. Use password “GoElectric”
7. Return to JuiceNet App
8. Connect JuiceBox to your home/ company WiFi
9. Enter your Home Network Password
10. Goto www.setup.com to complete setup if no app availa le
EN
12 www.EMOTORWERKS.com

Please unplug EV, check circuit health (plugs/ ca les), power
cycle the device again y switching circuit reaker in OFF/ON
state and attempt charge again y connecting your EV.
4-Beep (“beep beep beep beep < 2 sec > beep beep beep
beep < 2 sec > … ”)
Overheat Event (over approx 70° C)
Ensure cooler environmental conditions for device (shadow, re-
move heating sources from area, install in area without direct
sun radiation). The device will automatically resume when it
cools down.
5-Beep (“beep beep beep beep beep < 2 sec > beep beep
beep beep beep < 2 sec > … ”)
Relay Failure Event
The device has detected that the relay did not close when acti-
vated, or voltage was not detected on the output. Try power-
cycling the device y switching circuit reaker in OFF/ON state
and try charging again.
If device continues to signal this error, contact support (see 7.
Limited Warranty).
Additional questions? Beep code not listed?
Please email to ‘[email protected]’.
EN
15
www.EMOTORWERKS.com
6. Error Codes
In the event of a system error, the device will produce an audi le
sequence of tones to indicate its error state. Buzzer tone se-
quences for error states are listed elow.
Constant Tone (“beeeeeeeeeeeeeeeeeee...”)
GMI Failure - No Ground connection!
Occurrence of this error state indicates that the unit is not con-
nected to a properly grounded outlet. Please put circuit reaker
in OFF state and ensure outlet is grounded properly y a quali-
fied electrician efore attempting use of device.
Slow Repeat Tone (“beeeeeep < 1 sec > beeeeeep < 1 sec>...”)
Ground Fault Interrupt Startup Self-Test Failure
Occurrence of this error state indicates a failure of the ground
fault interrupt system self-test during unit power on. Put circuit
reaker in OFF state to prevent unsafe charger state. Attempt
use of device again y putting circuit reaker in ON state. If trou-
le persists, contact support (see 7. Limited Warranty).
2-Beep (“beep beep < 2 sec > beep beep < 2 sec > …”)
Stuck Relay Event
Occurrence of this error state indicates unintended closure of
device’s internal relay when the unit is not charging a vehicle.
Put circuit reaker in OFF state to prevent unsafe charger state.
If device continues to signal this error after putting circuit reaker
in ON state, contact support (see 7. Limited Warranty).
3-Beep (“beep beep beep < 2 sec > beep beep beep < 2 sec > … ”)
GFI Trip Event
Device will remain inopera le for 15 minutes after event, during
which time this 3 uzz error tone will repeat every 15 seconds.
After 4 of these GFI trip events, frequency will increase to 3 se-
conds.
EN
14 www.EMOTORWERKS.com

DE
17
www.EMOTORWERKS.com
7. Limited Warranty
A 2 years limited warranty is granted to the original purchaser
of JuiceBox EV Charging Stations (the product) y Electric Motor
Werks, Inc.
Hence, Electric Motor Werks, Inc. declares that the product is
free from defects in materials and free from defects in workman-
ship under normal use for a period of 2 years from the date of
purchase. No agent, employee or representative of Electric Mo-
torWerks, Inc. has any authority to affirm, represent or warrant
anything concerning JuiceBox EV Charging Stations, except for
the affirmation and representation, which is specifically included
within these limited warranty terms.
This warranty will not apply if the product has een misused,
a used, or altered. The warranty will apply only if the product is
defective. Electric Motor Werks, Inc. shall make the final deci-
sion, in fairness to all concerned, as to the legitimacy of any
such claims on this limited warranty.
Upon discovery of any defective JuiceBox, please contact our
Customer Service Department for further instructions as to how
to repair or replace the defective unit.
Electric Motor Werks, Inc.
846 Bransten Rd., San Carlos, CA 94070 USA
phone: [phone]
e-mail: [email protected]
[email protected]
Europe Office – Germany
Shonnenburger Strasse 73, D-10437 Berlin
Telefon: [phone]
EN
16 www.EMOTORWERKS.com
Betriebsanleitung
Vor Anschluss, Montage, Inbetriebnahme und Gebrauch ist
die gesamte Betriebsanleitung durchzulesen!
Inhaltsverzeichnis
0. Anwendungs ereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
1. Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
2. Schnellstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
3. Montageanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
4. Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
5. WLAN-Ver indung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
6. Fehlersignale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
7. Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Abkürzungsverzeichnis
AC Alternating Current / Wechselstrom
EV Electric Vehicle / Elektrofahrzeug
EVSE Electric Vehicle Supply Equipment
GFI Ground Failure Interruptor / Schutzschalter
GMI Ground Mistake at Interface /
Erdungsfehler am Anschluss
RCD Residual Current Device / Reststrom-Schalter
V Voltage / Volt
WLAN Wireless Local Area Network /
Internet-Drahtlosver indung

1. Sicherheit
Nur zur Verwendung mit Fahrzeugen mit elektrischem Antrieb!
Anschluss:
Schutzart:
Maximale Leistung:
Betrie stemperatur:
230/400V, 3 Phasen, 50 Hz, 32 A
IP66
22 kW
-30 °C is 40 °C
Das Gerät ist für die Benutzung im Innen- und Außen ereich zu-
gelassen.
Die Ladestation ist geeignet für alle Elektrofahrzeuge mit einem
Ladeanschluss nach EN 62196 Typ 2 (IEC 62196-2 Typ 2).
Beachten Sie die zulässige Leistung des Typ-2-Steckers!
Für den Anschluss des Ladegerätes ist ein geeigneter
(32A Dauerstromaufnahme), schalt arer FI-Schutzschalter im
Hauptschaltschrank erforderlich.
WARNUNG!
Gefahr des elektrischen Schlags!
• Entfernen Sie nicht die A deckung, versuchen Sie nicht, das
Gehäuse zu öffnen!
• Das Gerät enthält licht ogen ildende Komponenten
• Das Gerät enthält keine vom Benutzer zu reparierenden Teile!
Wartung und Reparatur nur durch qualifiziertes Fachpersonal!
• Benutzen sie das Gerät nicht, wenn das fahrzeugseitige Ka el
eschädigt ist!
• Setzen Sie geeignete Sicherungen, Ü erstrom- und Fehler-
strom-Schutzschalter ein.
• Benutzen Sie das Gerät nicht während eines Gewitters!
• Legen Sie das Ladeka el nicht ü er das Fahrzeug. Stolperge-
fahr!
Entsorgung
• Entsorgen Sie das Produkt am Ende seiner
Le ensdauer entsprechend den nationalen und lokalen Vor-
schriften.
DE
19
www.EMOTORWERKS.com
0. Anwendungsbereich
Sie ha en ein intelligentes Ladegerät (smart grid charging
device) für Elektrofahrzeuge (das ‘Gerät’) erwor en, das mit
einem Type-2 Ladestecker nach EN 62196 zw. IEC 62196-2
ausgestattet ist.
Das Gerät darf nur enutzt werden
• für das Aufladen von Batterien von Elektrofahrzeugen nach
o igem Anschlussstandard
• als stationäres Gerät während das Fahrzeug gegen Bewegung
gesichert ist.
Das Gerät DARF NICHT verändert oder mis raucht werden
(Auflistung eispielhaft, nicht a schließend)
• für Elektrofahrzeuge mit a weichendem Anschlussstandard
• für andere Ladevorgänge oder andere elektrische oder
sonstige Anwendungen
• durch Anwendung von Adaptern, Zwischenver indern,
Messgeräten etc.
• durch Nutzung von anderen Eingangs- oder Ausgangska eln/
-Steckern als dem Original-Lieferumfang
• durch Anwendung von jedweden Verlängerungska eln
– weder ei der Inputverka elung, noch am Ausgangska el
Der Nutzer ist verantwortlich für die korrekte Installation,
In etrie nahme und Ge rauch des Gerätes nach dieser
Betrie sanleitung.
Im Falle der Nichteinhaltung erlischt jeder Gewährleistungs -
anspruch und Electric Motor Werks, Inc. ü ernimmt keinerlei
Haftung für Schäden.
DE
18 www.EMOTORWERKS.com

• Montieren Sie das Gerät an einer Wand oder einem sta ilen
Ständer (min. 10 kg Last ist zu tragen). Sorgen Sie für aus -
reichend Raum zur Ventilation/ Kühlung und Handha ung der
Ka el. (siehe 3. Montageanleitung)
• Lassen Sie das Gerät von einem qualifizierten Elektriker
anschließen. Der Anschluss muss ü er einen schalt aren
Schutzschalter a gesichert sein, ü er den Anschluss/ Gerät
ausgeschaltet werden können.
Einschalten nach der Installation:
• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, indem der
Schutzschalter des Geräteanschlusses auf ‚OFF/ AUS‘ gestellt
ist.
• Das Gerät verfügt ü er einen WLAN-Anschluss. Halten Sie Ihr
Smartphone (iOS oder Android) ereit. Sie enötigen es, um
die Ladestation mit Ihrem Heimnetzwerk zu ver inden.
• Schalten Sie das Gerät ein und warten Sie 5 is 10 Sekunden.
Es sollten keine Töne von dem Gerät zu hören sein. Wenn das
Gerät Töne aussendet, eachten Sie itte die Beschrei ung
der Fehlersignale (siehe 6. Fehlersignale)
Sie können jetzt Ihre WLAN-Verbindung einrichten oder Ihr
Elektrofahrzeug laden!
Stellen Sie nach jedem Ladevorgang sicher, dass der Lade-
stecker des Gerätes im wandmontierten Steckerhalter
steckt.
DE
21
www.EMOTORWERKS.com
• Das Produkt enthält elektrische und elektronische Komponen-
ten, die fachgerecht getrennt werden müssen.
• Entsorgen Sie das Produkt nicht im Hausmüll.
Bringen Sie das Produkt zu einer öffentlichen
Sammelstelle für Elektro- und Elektronik-Alt-
geräte.
2. Schnellstart
Lesen Sie die gesamte Anleitung, bevor Sie die Juice Box
installieren und verwenden !
Was Sie beachten sollten:
• Bohren Sie keine Löcher in das Gehäuse. Verändern Sie das
Gehäuse nicht!
• Öffnen Sie das Gehäuse nicht!
Zur Anpassung der Strom-Einstellungen oder auf Anweisung
des Kundendienstes darf das Gehäuse von einem qualifizier-
ten Elektriker geöffnet werden. In allen anderen Fällen erlischt
die Gewährleistung.
• Stellen Sie sicher, dass der Stromanschluss, an den das Gerät
angeschlossen wird, einwandfrei geerdet ist. Bei unzureichen-
der Erdung funktioniert das Gerät nicht.
• Die Installation muss von einem qualifizierten Elektriker
ausgeführt werden.
• Positionieren Sie das Gerät so, dass es nicht direkter
Sonneneinstrahlung ausgesetzt ist. Es schaltet a , wenn im
Inneren eine Temperatur von ca. 70 °C ü erschritten wird.
Vor dem Einschalten:
• Legen Sie den Montageort für Ihre neue JuiceBox fest.
Achten Sie darauf, dass Sie den Ladeanschluss des Fahr -
zeuges gut mit dem Ladeka el erreichen können. Vermeiden
Sie direkte Sonneneinstrahlung.
DE
20 www.EMOTORWERKS.com

D.A schließend ist das Gehäuse unten mit einer dritten
Schrau e (und ggf. Dü el – je nach Beschaffenheit der Mon-
tagefläche) gegen Aushängen zu sichern. Als Die stahlschutz
kann hier auch eine Sicherheitsschrau e verwendet werden.
Auf Anfrage ist ein a schließ arer Sicherheitshalter als Zu ehör
erhältlich. Bitte kontaktieren Sie unseren Support.
4. Elektroanschluss
Installation nur durch einen qualifizierten Elektriker!
Die elektrische Installation des Gerätes ist an einem 230/ 400 V,
3-Phasen-Anschluss (50 Hz) vorgesehen.
Für den Anschluss ist ein FI-Schutzschalter (ein-/ ausschalt ar)
erforderlich, der für eine Dauerstromaufnahme des Gerätes von
32 A ausgelegt sein muss.
Achten Sie darauf, dass der Schutzschalter für den Installations-
vorgang ausgeschaltet ist (OFF/ AUS Stellung).
Berücksichtigen Sie die maximal zulässige System-Impedanz
des Gerätes (Zmax = 0,4447 Ohm).
Das Gerät darf nur mit dem Netz ver unden werden, wenn die
Impedanz an der Ver indungsstelle geringer oder gleich Zmax
ist. Der Nutzer ist im Zweifel verpflichtet, mit dem zuständigen
Netz etrei er den Impedanzwert am Netzanschlusspunkt zu
klären.
Schließen Sie das 5-adrige Anschlusska el (10 mm² Aderquer-
schnitt) des Gerätes fachmännisch an die auseitige Anschluss-
dose an.
Bei Außenanschluss muss die Anschlussdose wasserdicht und
wetterfest ausgeführt sein.
Schließen Sie die Elektroinstallation a , indem Sie den mitgelie-
ferten Ka elhaken (A) und Steckerhalter (B) fest an der Wand
montieren.
DE
23
www.EMOTORWERKS.com
3. Montageanleitung
Das Gerät ist vor der Elektroinstallation und vor Ge rauch fest
an einer Wand oder einem standfesten Ständer zu montieren!
Da ei darf das Gerät nicht in der Nähe von entflamm aren
Gasen oder Dämpfen ange racht werden.
Das Gerät muss mindestens 0,5 m ü er dem Boden
ange racht werden.
Bei Außeninstallation ist auf ausreichenden Sonnenschutz
(Schatten) für das Gerät zu achten, da es ei einer Temperatur
> 70°C nicht etrie en werden kann.
Für die An ringung des Gerätes sind die mitgelieferten
Beschläge (Montageplatte A und Halter B) gemäß folgender
Zeichnung zu verwenden und wie folgt zu efestigen:
A. Befestigen Sie die Montageplatte mit den mitgelieferten 4
Schrau en am Gehäuse wie in der A ildung dargestellt.
B. Befestigen Sie den Halter waagrecht mit 2 Schrau en an der
Wand oder einem geeigneten Ständer (Tragfähigkeit mindes-
tens 10 kg). Verwenden Sie geeignete Schrau en und ggf.
Dü el – je nach Beschaffenheit der Montagefläche.
C.Hängen Sie das Gerät mit der Montageplatte in den Halter
ein.
DE
22 www.EMOTORWERKS.com
A B C D

5. WLAN-Verbindung
Für die WLAN-Ver indung enötigen Sie ein Smart phone mit
iOS oder Android Betrie ssystem.
Ihre Juice Box ist mit einem WLAN-Modul ausgerüstet, welches
mit Ihrem ge äudeseitigen WLAN-Netzwerk ver unden werden
muss.
Schalten Sie itte vor der WLAN-Ver indung das Gerät ü er den
Schutzschalter des Geräteanschlusses aus.
Herunterladen
1. Laden Sie die App ei Apple (iOS) oder Google Play (Android)
auf Ihr Smartphone.
2. Suchen Sie ‚EV JuiceNet‘ oder ‚EV JuiceBox‘ im Apple Store
/ Android Store.
3. Schalten Sie das Gerät ein, in dem Sie den Schutzschalter
des Geräteanschlusses etätigen.
DE
25
www.EMOTORWERKS.com
Beide Halter sollten gut zugänglich moniert sein und eine feste
Halterung von Ka el und Stecker sicherstellen.
Das Ka elpaket soll im aufgehängten Zustand den Boden nicht
erühren und nicht geknickt sein.
Ka el- und Steckerhalter sind nach Beendigung jedes Ladevor-
ganges zu verwenden, um Schäden – z.B. durch Ü erfahren –
zu vermeiden.
DE
24 www.EMOTORWERKS.com
Stecker-
halter
A
B

JuiceBox-Setup
11. Ge en Sie Ihrer JuiceBox einen Namen
12. Wählen Sie Marke und Modell Ihres Autos aus
13. Stellen Sie das Ladeprofil ein
Juice-Box verwenden
14. Ü erwachen Sie den Status, Kilometerstand und Gesamt-
Energiever rauch Ihres Autos
15. Ü erwachen Sie den aktuellen Status von Ladung und
Ladestrom
DE
27
www.EMOTORWERKS.com
DE
26 www.EMOTORWERKS.com
Anmeldung
4. Melden Sie sich mit Ihrem estehendem Account an,
ODER melden Sie sich ü er Google+, Twitter oder Face ook an,
ODER erstellen Sie einen neuen Account.
WLAN-Setup
5. Öffnen Sie die WLAN-Einstellungen und ver inden Sie Ihr
Smartphone mit „JuiceBox-XXX“
6. Ge en Sie das Passwort ein: „GoElectric“
7. Kehren Sie zur JuiceNet-App zurück
8. Ver inden Sie die Juice ox mit Ihrem Heimnetzwerk
9. Ge en Sie das Passwort Ihres Heimnetzwerkes ein
10. Gehen Sie auf www.setup.com, um das Setup zu vervoll-
ständigen, wenn keine App verfüg ar ist.

3-fach-Ton („beep beep beep < 2 sec > beep beep beep < 2
sec > …“)
GFI Trip Event
Nach diesem Fehler lei t das Gerät für 15 Minuten außer Be-
trie . Während dieser Zeit wird das Signal alle 15 Sekunden wie-
derholt. Trennen Sie das Ladeka el vom Elektrofahrzeug,
untersuchen Sie Ladeka el/Stecker/Ver indung auf Beschädi-
gungen. Starten Sie das Gerät erneut (Aus- und wieder Einschal-
ten des Gerätes ü er den Anschluss-Schutzschalter). Versuchen
Sie erneut den Ladevorgang durch einstecken des Ka els in das
Elektrofahrzeug zu starten.
Nach 4-maligem Auftreten dieses Fehlers, erhöht sich das Ton-
intervall von 2 auf 3 Sekunden.
4-fach-Ton („beep beep beep beep < 2 sec > beep beep
beep beep < 2 sec > …“)
Overheat Event (Temperatur über ca 70 °C)
Sorgen Sie für eine kühlere Umge ungs edingung (Schatten,
Entfernung von Hitzequellen etc.) oder verlagern Sie das Gerät
zur Vermeidung direkter Sonneneinstrahlung. Das Gerät setzt
den Ladevorgang nach dem A kühlen automatisch fort.
5-fach-Ton („beep beep beep beep beep < 2 sec > beep
beep beep beep beep < 2 sec > …“)
Relay Failure Event
Das Gerät hat ei Aktivierung nicht geschaltet, oder es wurde
keine Spannung am Ausgang erkannt.
Schalten Sie das Gerät mittels Anschluss-Schutzschalter aus,
um einen unsicheren Zustand des Gerätes zu vermeiden. Ver-
suchen Sie einen Neustart durch erneutes Einschalten des
Schutzschalters. Blei t der Fehler estehen, dann kontaktieren
Sie itte unseren Kundendienst (siehe 7. Gewährleistung).
Ha en Sie Fragen? Fehlt eine Signalton-Folge?
Schrei en Sie eine E-Mail an j [email protected]
DE
29
www.EMOTORWERKS.com
6. Fehlersignale
Systemfehler werden durch akustische Signale angezeigt. Die
Tonfolgen für die einzelnen Fehlerzustände sind im Folgenden
aufgeführt:
Konstanter Ton („beeeeeeeeeeeeeee…“)
GMI Failure – No ground connection!
Dieses Signal edeutet, dass die Erdung des Anschlusses nicht
einwandfrei ist. Schalten Sie das Gerät mittels Anschluss-
Schutzschalter aus. Lassen Sie den Anschluss durch einen qua-
lifizierten Elektriker ü erprüfen!
Langsamer wiederholter Ton („beeeeeeep < 1 sec >
beeeeeeep < 1 sec > …“)
Ground Fault Interrupt Startup Self-Test-Failure
Dieses Signal zeigt einen Fehler während des Sel sttests eim
Einschalten des Gerätes an.
Schalten Sie das Gerät mittels Anschluss-Schutzschalter aus,
um einen unsicheren Zustand des Gerätes zu vermeiden. Ver-
suchen Sie einen Neustart durch erneutes Einschalten des
Schutzschalters. Blei t der Fehler estehen, dann kontaktieren
Sie itte unseren Kundendienst (siehe 7. Gewährleistung).
Doppel-Ton („beep beep < 2 sec > beep beep < 2 sec > …“)
Stuck Relay Event
Dieses Signal zeigt ungewolltes Schließen des einge auten Re-
lais an, wenn kein Fahrzeug geladen wird.
Schalten Sie das Gerät mittels Anschluss-Schutzschalter aus,
um einen unsicheren Zustand des Gerätes zu vermeiden. Ver-
suchen Sie einen Neustart durch erneutes Einschalten des
Schutzschalters. Blei t der Fehler estehen, dann kontaktieren
Sie itte unseren Kundendienst (siehe 7. Gewährleistung).
DE
28 www.EMOTORWERKS.com

31
www.EMOTORWERKS.com
DE
30 www.EMOTORWERKS.com
7. Gewährleistung
Für den Erstkäufer gewährt Electric Motor Werks, Inc. die ge-
setzliche Gewährleistung von 2 Jahren.
Demnach gewährleistet Electric Motor Werks, Inc. für einen Zeit-
raum von 2 Jahren a Kaufdatum, dass das Produkt unter nor-
malen Nutzungs edingungen frei von Materialfehlern und
Verar eitungsmängeln ist. Kein Vermittler, Angestellter oder
sonstiger Vertreter von Electric Motor Werks, Inc. ist zu jedweder
anderen Darstellung, Bestätigung, Zusage etc. erechtigt, die
nicht ausdrücklich in dieser Gewährleistungserklärung einge-
schlossen ist.
Diese Gewährleistung gilt nicht, wenn das Produkt falsch e-
nutzt, miss raucht oder verändert wurde. Die Gewährleistung
gilt nur, wenn das Produkt defekt ist. Electric Motor Werks, Inc.
trifft unter Berücksichtigung der Interessen aller Betroffenen die
a schließende Entscheidung, o und welche Ansprüche aus
dieser Gewährleistung erechtigt sind.
Bei Feststellung eines Defektes an dem Gerät kontaktieren Sie
itte unverzüglich unseren Kundendienst. Sie erhalten weitere
Informationen zur Reparatur oder zum Austausch des defekten
Gerätes.
Electric Motor Werks, Inc.
846 Bransten Rd., San Carlos, CA 94070 USA
phone: [phone]
e-mail: [email protected]
[email protected]
Europe Office – Germany
Sonnenburger Strasse 73, D-10437 Berlin
Telefon: [phone]

www.EMOTORWERKS.com
