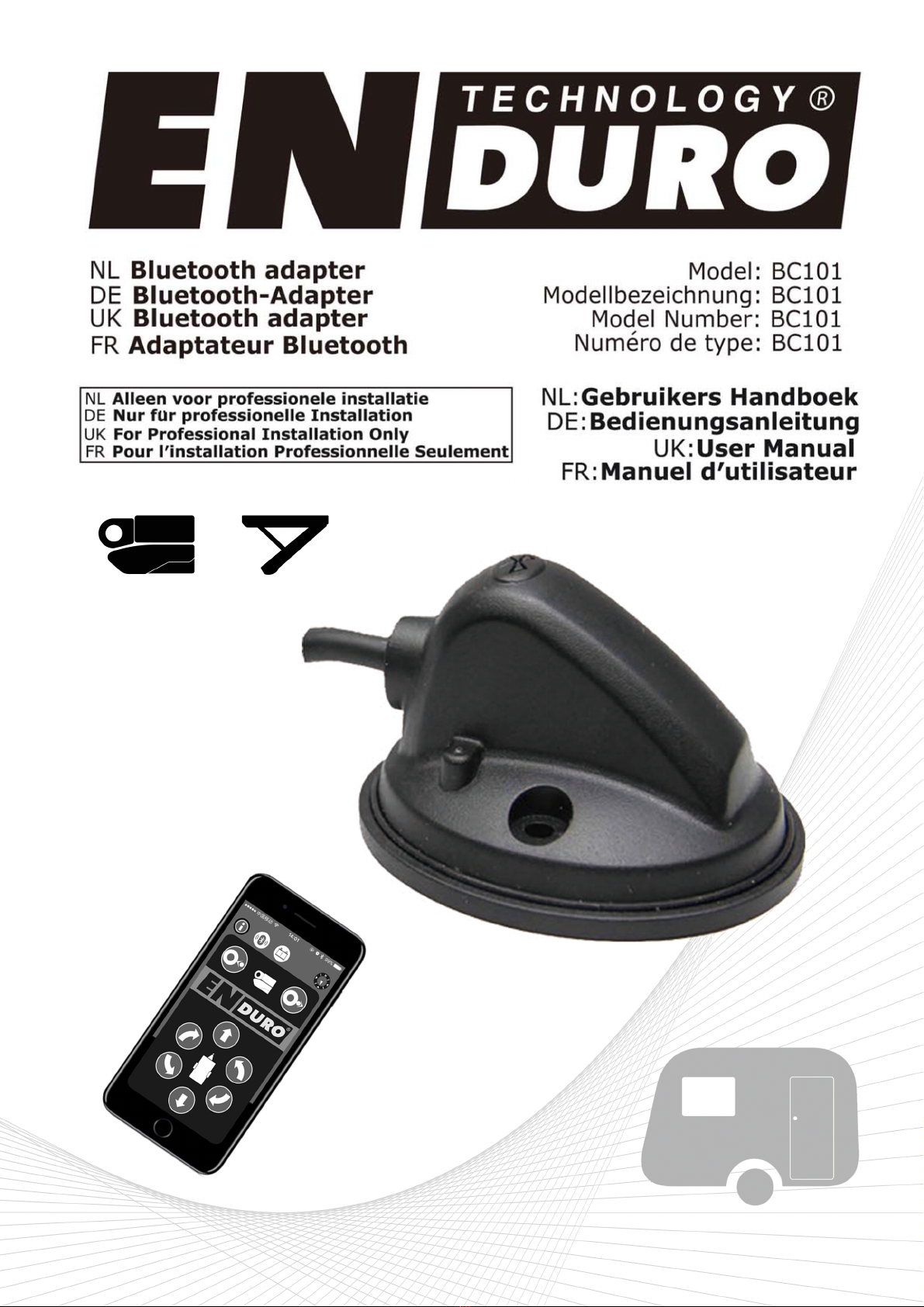

Enduro BC101 User manual

Fig.3
Fig.5

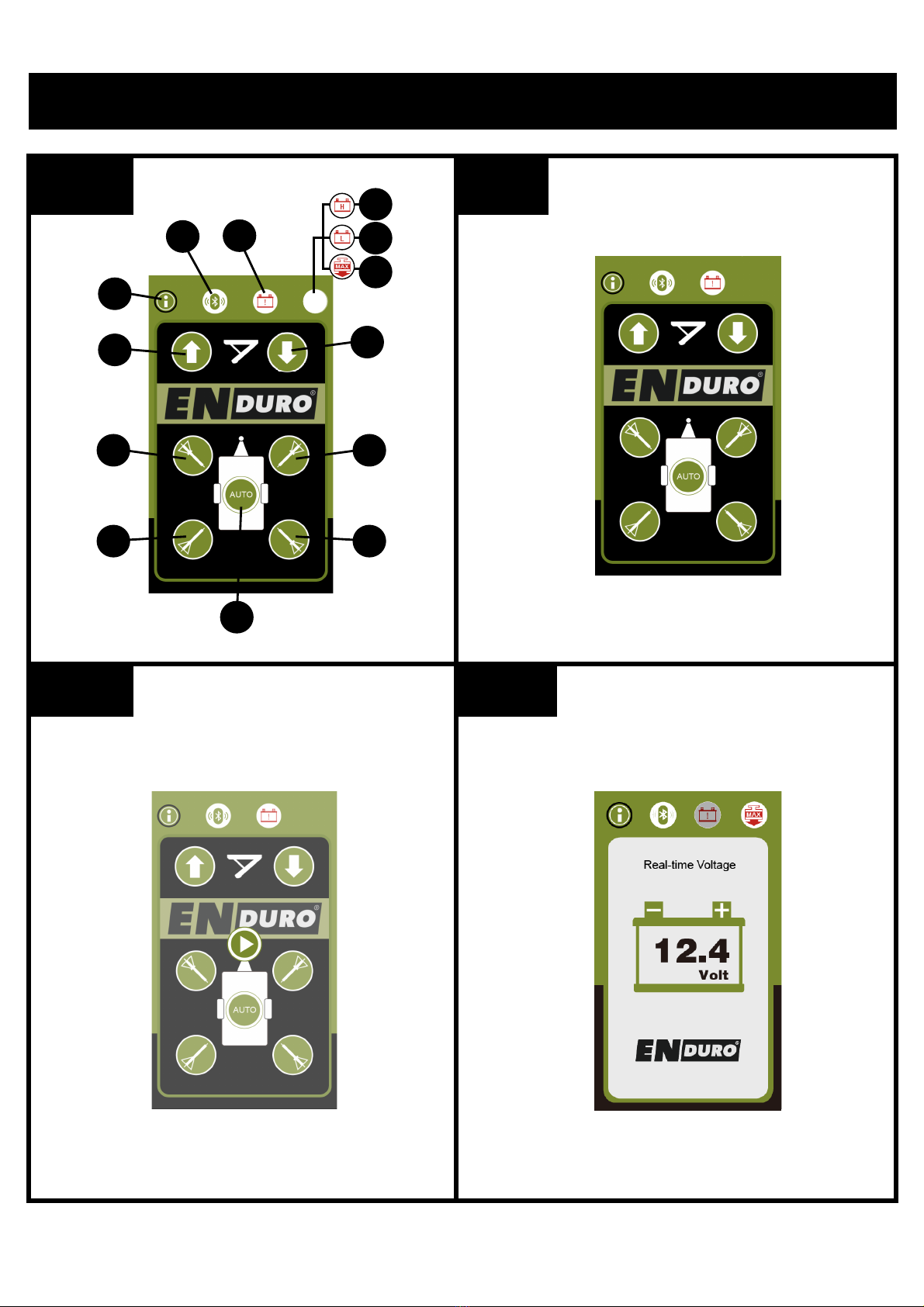

Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts identification & Fitting Diagrams/Partie l’identification-Diagrammes convenables
I
G
C
D
B
H
A
E
F
L
M
N
KO
J
Fig.4
Fig.6

Fig.8 Fig.7
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts identification & Fitting Diagrams/Partie l’identification-Diagrammes convenables
Fig.10Fig.9

Fig.12 Fig.11
Onderdelen en montagetekeningen/Bezeichnung der Teile & Montageschaubild
Parts identification & Fitting Diagrams/Partie l’identification-Diagrammes convenables
Fig.14Fig.13
D
F
E
G
C
AB
H
IJ
K
M
L

ENDURO®BC101 1 Ref: BC101-UM-TKI-0417-Rev.A.
INHOUDSOPGAVE
Verpakkingsinhoud Pagina 1
Introductie Pagina1
Toepassingsgebied Pagina 1
Specificaties Pagina 2
Veiligheidsvoorschriften Pagina 2
Installatie – Bluetooth adapter Pagina 3
Installatie – APP software Pagina 4
Gebruik – rangeersysteem Pagina 6
Gebruik – autoSteady systeem Pagina 8
Onderhoud Pagina 10
VERPAKKINGSINHOUD
Ref Aantal Omschrijving
1 1 Bluetooth adapter inclusief kabel
2 2 Schroef - M4.2x20
3 1 Handleiding
INTRODUCTIE
Van Harte gefeliciteerd met de keuze voor het ENDURO®BC101 Bluetooth
APP afstandsbediening. Dit product is gefabriceerd volgens zeer hoge
kwaliteitsnormen en heeft aansluitend diverse kwaliteitscontroles
ondergaan. Na de installatie van de APP op uw smartphone of tablet kunt
u eenvoudig uw caravan in elke gewenste richting manoeuvreren via uw
smartphone of tablet.
Voordat u begint met installeren of gebruiken van de
Bluetooth APP afstandsbediening, allereerst deze
gebruiksaanwijzing aandachtig doorlezen. Let op alle
veiligheidsvoorschriften. De eigenaar van de caravan is
verantwoordelijk voor het juiste gebruik. Bewaar deze
gebruiksaanwijzing in uw caravan.
TOEPASSINGSGEBIED
Het ENDURO®BC101 Bluetooth adapter is alleen geschikt voor het
uitbreiden van een ENDURO® rangeersysteem of autoSteady systeem
waarvan de besturingskast is voorzien van de Bluetooth aansluiting (Afb.
2).
Het ENDURO®BC101 Bluetooth adapter is geschikt voor zowel Android-
besturingssysteem versie 4.3 en hoger, en Apple iOS-besturingssysteem
versie 7.0 en hoger.

ENDURO®BC101 2 Ref: BC101-UM-TKI-0417-Rev.A.
De ENDURO®BC101 Bluetooth adapter is niet geschikt voor het uitbreiden
van een 4 motorig dubbel-as rangeersysteem.
SPECIFICATIES
Type ENDURO® BC101
Gebruikersspanning 3,3 Volt DC
Communicatie Bluetooth
Android besturingssysteem eis Versie 4.3 en nieuwer
iOS besturingssysteem eis Versie 7.0 en nieuwer
VEILIGHEIDSVOORSCHRIFTEN
Lees deze gebruiksaanwijzing aandachtig door voor u begint
met installeren of gebruiken van het systeem. Bij het niet
naleven van deze voorschriften kunnen er ongelukken
gebeuren en kan uw eigendom beschadigen.
Zorg ervoor dat de smartphone of tablet systeemsoftware conform
is aan de minimumeisen zoals gespecificeerd in de specificaties.
Zorg ervoor dat de smartphone of tablet systeemsoftware up to date
is.
Zorg ervoor dat de smartphone of tablet onbeschadigd is.
Beschadigde schermen of apparaten kunnen een grote invloed
hebben op het functioneren van de afstandsbediening APP. Garantie
claims worden niet geaccepteerd en wij kunnen de juiste werking
van het systeem niet meer garanderen als de smartphone of tablet
beschadigd is. Wij zijn niet aansprakelijk voor welke schade dan ook
ontstaan als gevolg van het gebruik van een defecte smartphone of
tablet.
Gebruik alleen adapters en toebehoren die zijn bijgeleverd of door
de fabrikant worden geadviseerd.
Stop onmiddellijk met werken als u twijfelt over de montage of
voorgeschreven procedures. Raadplaag in twijfel altijd een van onze
technische mensen. (zie contactgegevens op de laatste pagina van
de gebruiksaanwijzing).
Installeer het systeem niet indien u onder de invloed bent van
medicijnen, alcohol of drugs die uw reactievermogen beïnvloeden.

ENDURO®BC101 3 Ref: BC101-UM-TKI-0417-Rev.A.
Voordat u de APP in de praktijk gaat gebruiken is het verstandig om
het rangeersysteem of autoSteady systeem eerst uit te proberen op
bijvoorbeeld een open veld (zonder obstakels). Hierdoor wordt u
meer bekend met het rangeersysteem of autoSteady systeem en
het gebruik ervan.
Controleer voor gebruik altijd de smartphone of tablet voor enige
schade.
Zorg ervoor dat kinderen en dieren niet in de nabije omgeving van
uw caravan zijn tijdens het gebruik van het rangeersysteem of
autoSteady systeem!
In geval van een defect of vreemde manoeuvre, trek aan de
handrem van de caravan en schakel de hoofdschakelaar uit.
Om een goede signaalsterkte te hebben, dient u tijdens het gebruik
van het rangeersysteem of of autoSteady systeem ervoor te zorgen
dat er nooit meer dan 5 meter afstand is tussen uw
afstandsbediening en de caravan.
Draadloze afstandsbedieningen zijn altijd afhankelijk van
radiosignalen. Deze signalen kunnen eventueel door externe
invloeden verstoord worden. In geval van een radiostoring zal het
rangeersysteem of autoSteady systeem tijdelijk stoppen totdat het
signaal weer vrij is van storingen (communicatie status zichtbaar op
afstandsbediening).
Voer geen modificaties uit aan het systeem (mechanisch of
elektronisch) Dit kan erg gevaarlijk zijn. Garantie claims worden niet
geaccepteerd en wij kunnen de juiste werking van het systeem niet
meer garanderen indien modificaties zijn uitgevoerd. Wij zijn niet
aansprakelijk voor welke schade dan ook veroorzaakt als resultaat
van onjuiste installatie, bediening of modificatie.
INSTALLATIE – BLUETOOTH ADAPTER
ALLEEN VOOR PROFESSIONELE INSTALLATIE! Deze
instructies zijn voor algemene begeleiding. De procedures
van de installatie kunnen afhankelijk van caravantype
variëren.
Werken onder een voertuig zonder voldoende ondersteuning
is uiterst gevaarlijk!

ENDURO®BC101 4 Ref: BC101-UM-TKI-0417-Rev.A.
Plaats de caravan op een harde, vlakke ondergrond. Het gebruik van een
hefbrug of een assemblagekuil is ideaal voor toegankelijkheid en beter
voor de persoonlijke veiligheid.
Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer.
Controleer de inhoud aan de hand van het overzicht voorin de handleiding.
De Bluetooth adapter (1) moet aan de buitenkant van de caravan worden
gemonteerd. Let op: bij het installeren van de Bluetooth adapter
(ontvanger) in de caravan, zal het Bluetooth signaal te zwak zijn voor een
goede communicatie en daarom zal het systeem niet goed functioneren.
De Bluetooth adapter is ontworpen voor montage aan de onderkant van
de caravanvloer via de twee meegeleverde schroeven (2) (Afb. 1). Plaats
de Bluetooth adapter (ontvanger) op een zodanige plaats dat hij genoeg
open ruimte heeft voor een goede communicatie rondom de caravan.
Leid de kabel langs de onderkant van de caravanvloer in bijvoorbeeld
flexibele beschermbuis (dit zal de bedrading beschermen tegen scherpe
randen en vuil) alsook door het geboorde gat.
Sluit de kabel aan op de Bluetooth aansluiting van de besturingskast (Afb.
2.1 bij rangeersysteem, Afb. 2.2 bij autoSteady systeem ).
De onderdelen zijn nu geïnstalleerd.
INSTALLATIE – APP SOFTWARE
Download de gratis “My Enduro” APP
Ga naar de Apple Store of Google Play Store en zoek de "My Enduro" APP.
Installeer de APP op uw apparaat.
Voorbereiden voor gebruik rangeersysteem
Zet de hoofdschakelaar van het rangeersysteem aan.
Start de APP en zet de Bluetooth comminicatie aan. De APP zal iOS-
gebruikers er automatisch aan herinneren de Bluetooth aan te zetten bij
wijziging van de instelling van de telefoon. De Android-gebruikers dienen
op "Bluetooth ON" pictogram op het scherm van de telefoon te drukken.
Druk op het pictogram "apparaten zoeken". Een lijst met in de nabijheid
gevonden Bluetooth-apparaten zal worden weergegeven op het scherm.
Selecteer de besturingskast van het rangeersysteem om te worden
gekoppeld (Afb. 3).

ENDURO®BC101 5 Ref: BC101-UM-TKI-0417-Rev.A.
Na een succesvolle koppeling volgt het scherm met de keuze voor de
bediening van het rangeersysteem of het autoSteady systeem (Afb. 4).
Selecteer het rangeersysteem (linker knop).
Daarna krijgt u eenmalig de keuze voor het rangeersysteem
"Halfautomaat rangeersysteem" of "Volautomaat rangeersysteem" (Afb.
5). Selecteer het voor u betreffende systeem.
Aansluitend volgt het operationele scherm (Afb. 6 & Afb. 7).
Voordat de synchronisatie is voltooid, zal de Bluetooth indicator (Afb. 6K)
knipperen op het scherm om gebruikers er aan te herinneren dat het
systeem nog niet gereed is om gebruiken. Na de synchronisatie, zal de
Bluetooth indicator stoppen met knipperen.
De laatste stap is om de smartphone/tablet en de besturingskast van het
rangeersysteem te synchroniseren. Druk op de reset knop van de
besturingskast. Gebruik de APP niet direct. Wacht totdat de
smartphone/tablet met een trilsignaal (indien aanwezig) aangeeft dat de
synchronisatie is voltooid en de Bluetooth indicator continue oplicht. Nu is
de APP gereed voor gebruik!
Boven genoemde stappen dienen alleen te worden gevolgd bij het gebruik
voor de eerste keer. Na een succesvol eerste gebruik hoeven deze
stappen (met dezelfde smartphone/tablet niet herhaald te worden. Zet de
hoofdschakelaar van het rangeersysteem aan, start de APP en zet de
Bluetooth communicatie aan (indien van toepassing). De APP gaat
automatisch naar het operationele scherm en zal normaal communiceren
met de besturingskast, zonder te vragen om de Bluetooth verbinding te
selecteren.
Voorbereiden voor gebruik autoSteady systeem
Zet de hoofdschakelaar van het autoSteady systeem aan.
Start de APP en zet de Bluetooth comminicatie aan. De APP zal iOS-
gebruikers er automatisch aan herinneren de Bluetooth aan te zetten bij
wijziging van de instelling van de telefoon. De Android-gebruikers dienen
op "Bluetooth ON" pictogram op het scherm van de telefoon te drukken.
Druk op het pictogram "apparaten zoeken". Een lijst met in de nabijheid
gevonden Bluetooth-apparaten zal worden weergegeven op het scherm.
Selecteer de besturingskast van het autoSteady systeem om te worden
gekoppeld (Afb. 3).
Na een succesvolle koppeling volgt het scherm met de keuze voor de
bediening van het rangeersysteem of het autoSteady systeem (Afb. 4).
Selecteer het autoSteady systeem (rechter knop).

ENDURO®BC101 6 Ref: BC101-UM-TKI-0417-Rev.A.
Het operationele scherm zal worden getoond (Afb. 11 & Afb. 12).
Voordat de synchronisatie is voltooid, zal de Bluetooth indicator (Afb. 11I)
knipperen op het scherm om gebruikers er aan te herinneren dat het
systeem nog niet gereed is om gebruiken. Na de synchronisatie, zal de
Bluetooth indicator stoppen met knipperen.
De laatste stap is om de smartphone/tablet en de besturingskast van het
autoSteady systeem te synchroniseren. Druk op de reset knop van de
besturingskast. Gebruik de APP niet direct. Wacht totdat de
smartphone/tablet met een trilsignaal (indien aanwezig) aangeeft dat de
synchronisatie is voltooid en de Bluetooth indicator continue oplicht. Nu is
de APP gereed voor gebruik!
Boven genoemde stappen dienen alleen te worden gevolgd bij het gebruik
voor de eerste keer. Na een succesvol eerste gebruik hoeven deze
stappen (met dezelfde smartphone/tablet niet herhaald te worden. Zet de
hoofdschakelaar van het autoSteady systeem aan, start de APP en zet de
Bluetooth communicatie aan (indien van toepassing). De APP gaat
automatisch naar het operationele scherm en zal normaal communiceren
met de besturingskast, zonder te vragen om de Bluetooth verbinding te
selecteren.
Software update
Controleer regelmatig of er een software-update is.
Indien u een oude “My Enduro” softwareversie op uw smartphone of tablet,
heeft, moet u deze actualiseren. Ga naar de Apple Store of Google Play
Store en update naar de nieuwste versie.
GEBRUIK – RANGEERSYSTEEM
Zorg ervoor dat u de veiligheidsinstructies goed doorleest en
de richtlijnen goed opvolgt!
Voor het algemene gebruik en de richtlijnen van het
rangeersysteem verwijzen wij u naar de hoofd handleiding
van uw ENDURO®rangeersysteem.
Zet de hoofdschakelaar van het rangeersysteem aan.
Start de APP, selecteer het rangeersysteem en het operationele scherm
zal worden getoond.

ENDURO®BC101 7 Ref: BC101-UM-TKI-0417-Rev.A.
Afb. 6
A. Recht vooruit knop: beide wielen roteren in voorwaartse richting
B. Recht achteruit knop: beide wielen roteren in omgekeerde richting
C. Rechts vooruit knop: het linker wiel roteert in voorwaartse richting
D. Rechts achteruit knop: het linkerwiel roteert in omgekeerde richting
E. Links vooruit knop: het rechter wiel roteert in voorwaartse richting
F. Links achteruit knop: het rechter wiel roteert in omgekeerde richting
G. Automatisch aankoppelen knop & indicator*: automatisch
aankoppelen van de aandrijfrollen op de band
H. Automatisch loskoppelen knop & indicator*: automatisch
loskoppelen van de aandrijfrollen van de band
I. Informatie knop: ga naar de APP handleiding
J. Kompas knop: volledig scherm wordt kompas
K. Bluetooth indicator: geeft de status weer van de verbinding tussen
afstandsbediening en de besturingskast
L. Accuspanning indicator: de spanning van de caravanaccu is te hoog
M.Accuspanning indicator: de spanning van de caravanaccu is te laag
N. Overbelasting indicator: overbelasting beveiliging van het
rangeersysteem is geactiveerd. Wacht 60 seconden en probeer het
opnieuw
O. Voltmeter knop: volledig scherm wordt voltmeter
*alleen van toepassing en zichtbaar bij automatisch aankoppeling
rangeersysteem!
U kunt tijdens het recht vooruit of recht achteruit rijden van de caravan
(knop A of B ingedrukt houden) ook bijsturen door het additioneel
indrukken van de knop C of E (indien vooruit) of de knop D of F (indien
achteruit).
Bovendien kunnen de knoppen E (Links vooruit) en D (Rechts achteruit) of
de knoppen C (Rechts vooruit) en F (Links achteruit) gelijktijdig worden
ingedrukt om het mogelijk te maken de caravan om zijn eigen as te laten
draaien zonder vooruit of achteruit te manoeuvreren (Deze functie werkt
alleen in de “enkelasser” stand).
Bij het binnen 2 seconden omschakelen van “vooruit rijden” naar
“achteruit rijden” (en andersom) zal er een vertraging van 1 seconde
optreden om elektronica en motoren te beschermen.
Het automatisch aankoppeling systeem (alleen van toepassing
voor het volautomaat rangeersysteem):
Voor het activeren van het automatisch aankoppeling systeem van de
aandrijfrollen op de band dient u gedurende 3 seconden de knop voor het
aankoppelen (Afb. 6G) of het loskoppelen (Afb. 6H) in te drukken.
Aankoppelen (Afb. 6G): Na deze drie seconden zullen de aandrijfrollen
naar de band gedrukt worden en zal de knop voor het aankoppelen (Afb.

ENDURO®BC101 8 Ref: BC101-UM-TKI-0417-Rev.A.
6G) rood knipperen. Indien de aandrijfrollen krachtig genoeg op de band
gedrukt zitten zal de indicator uitgaan en is het systeem klaar voor
gebruik.
Loskoppelen (Afb. 6H): Na deze drie seconden zullen de aandrijfrollen van
de band gehaald worden en zal de knop voor het loskoppelen (Afb. 6H)
rood knipperen. Indien de aandrijfrollen volledig losgekoppeld zijn zal de
indicator uitgaan en is het systeem klaar voor transport.
Bent u klaar met rangeren dan drukt u de "Back-toets" (android
gebruikers) twee keer of de "home-knop" (iOS-gebruikers) één keer om
de APP af te sluiten.
De standaard afstandsbediening welke geleverd is bij uw
rangeersysteem kan ook gewoon gebruikt worden. Er kan echter
maar één afstandsbediening (standaard afstandsbediening òf APP
afstandsbediening) tegelijk gebruikt worden!
APP vergrendeling
Tijdens het gebruik blijft uw smartphone natuurlijk altijd bereikbaar voor
inkomende telefoontjes, berichten enz.. Zodra het beeldscherm van uw
smartphone of tablet gebruikt is door een andere APP, zal bij terugkomst
in de ENDURO®APP het scherm vergrendeld zijn (Afb. 8). Om het
beeldscherm te ontgrendelen drukt u twee keer op de knop (Afb. 8) en
het operationele scherm is weer toegankelijk.
Kompas
De APP bevat een kompas functie voor het uitrichten van uw caravan
(naar bijvoorbeeld het zuiden). Druk op het kompas pictogram in de
rechterbovenhoek van het scherm (Afb. 6J) en het kompas zal groot in
beeld komen (Afb. 9).
Voltmeter
De APP bevat een voltmeter functie voor het checken van de spanning van
de caravanaccu. Druk op het voltmeter pictogram (Afb. 6O) en de
voltmeter zal groot in beeld komen (Afb. 10).
GEBRUIK – AUTOSTEADY
Zorg ervoor dat u de veiligheidsinstructies goed doorleest en
de richtlijnen goed opvolgt!
Voor het algemene gebruik en de richtlijnen van het
autoSteady systeem verwijzen wij u naar de hoofd
handleiding van uw ENDURO®autoSteady systeem.
Zet de hoofdschakelaar van het autoSteady systeem aan.

ENDURO®BC101 9 Ref: BC101-UM-TKI-0417-Rev.A.
Start de APP, selecteer het autoSteady systeem en het operationele
scherm zal worden getoond.
Afb. 11
A. Omhoog knop & indicator: bedien deze knop om de uitdraaisteunen
omhoog te draaien. Nadat deze knop is geselecteerd zal de knop rood
oplichten. Hierna kan de automatische of de individuele uitdraaisteun
functie knop ingedrukt worden om de uitdraaisteunen omhoog te laten
draaien.
B. Omlaag knop & indicator: bedien deze knop om de uitdraaisteunen
omlaag te draaien. Nadat deze knop is geselecteerd zal de knop rood
oplichten. Hierna kan de automatische of de individuele uitdraaisteun
functie knop ingedrukt worden om de uitdraaisteunen omlaag te laten
draaien.
C. Automatische bediening knop & indicator: bedien deze knop om
alle uitdraaisteunen automatisch omhoog of omlaag te draaien. Nadat
deze knop is geselecteerd zal de knop rood oplichten. Selecteer eerst
de "Omhoog" of "Omlaag" knop.
D. Linksvoor uitdraaisteun knop: bedien deze knop om de linksvoor
uitdraaisteun individueel omhoog of omlaag te draaien. Selecteer eerst
de "Omhoog" of "Omlaag" knop.
E. Rechtsvoor uitdraaisteun knop: bedien deze knop om de rechtsvoor
uitdraaisteun individueel omhoog of omlaag te draaien. Selecteer eerst
de "Omhoog" of "Omlaag" knop.
F. Linksachter uitdraaisteun knop: bedien deze knop om de
linksachter uitdraaisteun individueel omhoog of omlaag te draaien.
Selecteer eerst de "Omhoog" of "Omlaag" knop.
G. Rechtsachter uitdraaisteun knop: bedien deze knop om de
rechtsachter uitdraaisteun individueel omhoog of omlaag te draaien.
Selecteer eerst de "Omhoog" of "Omlaag" knop.
H. Informatie knop: ga naar de APP handleiding
I. Bluetooth indicator: geeft de status weer van de verbinding tussen
smartphone en de besturingskast
J. Voltmeter knop: volledig scherm wordt voltmeter
K. Accuspanning indicator: de spanning van de caravanaccu is te hoog
L. Accuspanning indicator: de spanning van de caravanaccu is te laag
M.Overbelasting indicator: overbelasting beveiliging van het
rangeersysteem is geactiveerd. Wacht 60 seconden en probeer het
opnieuw
Bent u klaar, dan drukt u de "Back-toets" (android gebruikers) twee keer
of de "home-knop" (iOS-gebruikers) één keer om de APP af te sluiten.
De standaard afstandsbediening welke geleverd is bij uw
autoSteady kan ook gewoon gebruikt worden. Er kan echter maar
één afstandsbediening (standaard afstandsbediening òf APP
afstandsbediening) tegelijk gebruikt worden!

ENDURO®BC101 10 Ref: BC101-UM-TKI-0417-Rev.A.
APP vergrendeling
Tijdens het gebruik blijft uw smartphone natuurlijk altijd bereikbaar voor
inkomende telefoontjes en berichten enz.. Zodra het beeldscherm van uw
smartphone of tablet gebruikt is door een andere APP, zal bij terugkomst
in de ENDURO® APP het scherm vergrendeld zijn (Afb. 13). Om het
beeldscherm te ontgrendelen drukt u twee keer op de knop (Afb. 13) en
het operationele scherm is weer toegankelijk.
Voltmeter
De APP bevat een voltmeter functie voor het checken van de spanning van
de caravanaccu. Druk op het voltmeter pictogram (Afb. 11J), en de
voltmeter zal groot in beeld komen (Afb. 14).
ONDERHOUD
Zorg ervoor dat de smartphone of tablet systeemsoftware up to date is.
Controleer regelmatig of er een software-update is.
Indien u een oude “My Enduro” softwareversie op uw smartphone of tablet,
heeft, moet u deze actualiseren. Ga naar de Apple Store of Google Play
Store en update naar de nieuwste versie.
Zorg ervoor dat de smartphone of tablet onbeschadigd is. Beschadigde
schermen of apparaten kunnen een grote invloed hebben op het
functioneren van de afstandsbediening APP. Garantie claims worden niet
geaccepteerd en wij kunnen de juiste werking van het systeem niet meer
garanderen als de smartphone of tablet beschadigd is. Wij zijn niet
aansprakelijk voor welke schade dan ook ontstaan als gevolg van het
gebruik van een defecte smartphone of tablet.
In geval van defecten of problemen, alstublieft contact
opnemen met uw ENDURO®leverancier.

ENDURO®BC101 11 Ref: BC101-UM-TKI-0417-Rev.A.
TABELLE
Paketinhalt Seite11
Einleitung Seite 11
Bestimmungszweck Seite 11
Spezifikationen Seite 12
Wichtige Sicherheitsbestimmungen Seite 12
Installation – Bluetooth Adapter Seite 13
Installation – APP Software Seite 14
Bedienung – Rangierhilfe Seite 16
Bedienung – autoSteady-System Seite 18
Wartung Seite20
PAKETINHALT
Nr. Anzahl Beschreibung
1 1 Bluetooth Adapter mit Kabel
2 2 Schraube M4.2x20
3 1 Bedienerhandbuch
EINLEITUNG
Vielen Dank, dass Sie sich für die ENDURO®BC101 Bluetooth Steuerung
entschieden haben. Das Produkt ist auf einem sehr hohen
Qualitätsstandard produziert worden und hat dementsprechend sorgfältige
Kontrollverfahren durchlaufen. Nach der Installation der APP auf Ihrem
Smartphone oder Tablet können Sie den Wohnwagen einfach und mühelos
durch Berührung des Bildschirms Ihres Smartphones oder Tablets steuern.
Bevor Sie mit der Montage beginnen und die Bluetooth
Steuerung benutzen, lesen Sie diese Anleitung sehr sorgfältig
durch und beachten Sie alle Sicherheitshinweise. Der
Wohnwagenbesitzer ist für die korrekte Handhabung
verantwortlich. Bewahren Sie diese Bedienungsanleitung als
Nachschlagemöglichkeit auch für nachfolgende Besitzer
unbedingt auf.
BESTIMMUNGSZWECK
Die ENDURO®BC101 Bluetooth Steuerung ist nur für die Erweiterung einer
ENDURO® Wohnwagen-Rangierhilfe oder eines autoSteady-Systems mit
Bluetooth-Anbindung an der Steuereinheit geeignet.
Die ENDURO®BC101 Bluetooth Steuerung ist sowohl für Android
Betriebssysteme ab Version 4.3, als auch für Apple iOS Systeme ab
Version 7.0 geeignet.

ENDURO®BC101 12 Ref: BC101-UM-TKI-0417-Rev.A.
Die ENDURO®BC101 Bluetooth Steuerung ist nur für den Betrieb mit einer
Steuereinheit und 2 Motoren geeignet, keine Unterstützung für den
Betrieb mit 4 Motoren (bei Doppelachsbetrieb).
SPEZIFIKATIONEN
Bezeichnung ENDURO® BC101
Stromversorgung 3,3VoltDC
Verbindung Bluetooth
Mind. benötigte Android-Version Version 4.3 und höher
Mind. benötigte iOS-Version Version 7.0 und höher
WICHTIGE SICHERHEITSBESTIMMUNGEN
Lesen Sie vor der Montage und Inbetriebnahme diese
Dokumentation sorgfältig durch. Bei Nichtbeachtung können
Sie sich Verletzungen zuziehen oder Ihr Eigentum
beschädigen.
Vergewissern Sie sich, dass Ihr Smartphone oder Tablet die
Minimumanforderungen erfüllt wie in den Spezifikationen angegeben.
Achten Sie darauf, dass Ihr Smartphone oder Tablet auf dem
neuesten Stand ist.
Vergewissern Sie sich, dass Ihr Smartphone oder Tablet
unbeschädigt ist. Ein beschädigter Bildschirm oder ein anderer
Defekt können einen großen Einfluss auf die Steuerung haben. Bei
Beschädigungen an Smartphone oder Tablet kann die Funktion nicht
gewährleistet werden und Garantieansprüche infolge der Nutzung
beschädigter Smartphones oder Tablets werden nicht akzeptiert. Für
Schäden, welche aus der Verwendung von beschädigten
Smartphones oder Tablets resultieren, wird nicht gehaftet.
Verwenden Sie nur Adapter und Zubehör, welche vom Hersteller
mitgeliefert oder empfohlen werden.
Stoppen Sie sofort Ihre Arbeit, wenn Sie Zweifel an der Richtigkeit
der Montage oder irgendeiner Arbeitsweise haben und nehmen Sie
sofort mit einem unserer Techniker Kontakt auf.
Installieren oder Bedienen Sie das Gerät nicht, wenn Sie unter
Drogen-, Alkohol- oder Medikamenteneinfluss stehen oder Ihre
Fähigkeit, das Gerät zu bedienen beeinträchtigt sein könnte.

ENDURO®BC101 13 Ref: BC101-UM-TKI-0417-Rev.A.
Vor dem Betrieb der Rangierhilfe oder des autoSteady-Systems in
der Praxis ist es ratsam, die ersten Rangierversuche auf einem
offenen Gelände (ohne Hindernisse) durchzuführen. Dadurch werden
Sie besser mit der Rangierhilfe oder dem autoSteady-System und
seinem Gebrauch vertraut.
Überprüfen Sie das Smartphone oder Tablet vor jeder Benutzung.
Vergewissern Sie sich, dass Kinder und Haustiere während des
Vorgangs ausreichend Abstand wahren.
Im Falle eines Defektes oder falscher Funktion ziehen Sie die
Handbremse des Wohnwagens an und schalten Sie den
Hauptschalter aus.
Um die Signalstärke beizubehalten vergewissern Sie sich, dass der
Abstand zwischen Fernbedienung und dem Wohnwagen während des
Rangierens 5 Meter nicht übersteigt.
Drahtlose Fernbedienungen sind immer abhängig von Radio-
Signalen. Diese Signale können durch äußere Einflüsse gestört
werden. Im Fall eines Funkausfalls wird die Rangierhilfe oder das
autoSteady-System vorübergehend stoppen, bis das Signal nicht
mehr von einer Störung beeinflusst wird (Kommunikations-Status ist
auf dem Smartphone sichtbar).
Führen Sie keine Modifikationen am System durch (mechanisch oder
elektronisch). Dies kann sehr gefährlich sein! Garantieansprüche
werden dann nicht anerkannt und sofern an der Rangierhilfe oder
dem autoSteady-System Veränderungen vorgenommen worden
sind, können wir die Funktionsfähigkeit des Gerätes nicht mehr
garantieren. Die Haftung für Schäden jeglicher Art, welche aus
fehlerhaftem Einbau, Betrieb oder Veränderung resultieren, ist
ausgeschlossen.
INSTALLATION – BLUETOOTH ADAPTER
NUR ZUM PROFESSIONELLEN EINBAU BESTIMMT! Diese
Anleitungen sind allgemeine Hinweise. Die Montage kann je
nach Wohnwagentyp unterschiedlich erfolgen.
Es kann sehr gefährlich sein, ohne entsprechende Hilfe unter
einem Fahrzeug zu arbeiten!
Stellen Sie den Wohnwagen auf einen festen, ebenen Untergrund. Für
einen einfacheren Zugang und für Ihre persönliche Sicherheit ist der
Einsatz einer Hebebühne oder einer Montagegrube empfehlenswert.

ENDURO®BC101 14 Ref: BC101-UM-TKI-0417-Rev.A.
Packen Sie die Einzelteile aus und kontrollieren Sie, ob alle Teile
vorhanden sind (siehe Packliste).
Der Bluetooth Adapter (1) ist für die Montage an der Außenseite des
Wohnwagens vorgesehen. Hinweis: bei Installation des Bluetooth
Adapters (Empfänger) im Wohnwageninneren, könnte das Bluetooth
Signal zu schwach für eine optimale Verbindung sein und die volle
Funktion nicht gewährleistet. Der Bluetooth Adapter ist für die Montage
außen am Wohnwagenboden geeignet, dies geschieht mittels der beiden
mitgelieferten Schrauben (2) (Abb. 1). Die Position sollte so gewählt
werden, dass der Bluetooth Adapter (Empfänger) möglichst gut erreichbar
ist und eine direkte Verbindung möglich ist.
Verlegen Sie das Kabel unterhalb des Wohnwagenbodens, wenn möglich
mit Hilfe von Schutzschläuchen (dies schützt das Kabel vor
Verschmutzung und scharfen Kanten), bis zur Durchführung in das
Wohnwageninnere.
Verbinden Sie das Kabel mit der Bluetooth Buchse an der Steuereinheit
(Abb. 2.1 bei Rangierhilfe, Abb. 2.2 bei autoSteady-System ).
Die mechanischen Bauteile sind nun montiert.
INSTALLATION – APP SOFTWARE
Download / Herunterladen der kostenfreien “My Enduro” APP
Suchen Sie im Apple Store oder im Google Play Store nach der “My
Enduro” APP. Installieren Sie die APP entsprechend auf Ihrem Gerät.
Vorbereitung für die Nutzung einer Rangierhilfe
Schalten Sie den Batterietrennschalter der Rangierhilfe ein.
Starten Sie die APP und aktivieren Sie Bluetooth an Ihrem
Smartphone/Tablet. Die APP erinnert iOS Benutzer automatisch die
Bluetooth Verbindung zu aktivieren mittels der Einstellungen des
Smartphones/Tablets. Android Benutzer müssen Bluetooth über das
entsprechende Feld auf dem Bildschirm aktivieren.
Drücken Sie die “Suche nach Geräten” Taste. Es wird Ihnen nun eine Liste
mit in der Nähe befindlichen Bluetooth Geräten angezeigt. Wählen Sie die
Steuerung der Rangierhilfe um diese zu koppeln (Abb. 3).
Nach der erfolgreichen Koppelung erscheint auf dem Bildschirm die
Auswahl für Rangiersystem oder autoSteady-System (Abb. 4). Wählen Sie
das Rangiersystem (linkes Auswahlfeld).
