Eneo TVB-2080Z10IR User manual

EN
DE
FR
Quick Installation Guide
1/3” HD-TVI Camera,
Day&Night, 1920x1080, WDR,
10x AF Zoom, Infrared, 12/24V
TVB-2080Z10IR

2
Table of content
Parts supplied ...............................................................................................................5
Part names .....................................................................................................................6
Installation instructions ...............................................................................................7
Pan & Tilt adjustments.....................................................................................................................................................8
Power supply connections.............................................................................................................................................9
Operating instructions ...............................................................................................11
Using OSD controller..................................................................................................................................................... 11
Description of the joystick operation ....................................................................................................... 11
Description of the ZOOM&FOCUS adjustment .................................................................................... 11
OSD menu startup ......................................................................................................................................................... 12
OSD menu table.............................................................................................................................................................. 12
Further information ....................................................................................................14

3
EN
Safety instructions
General safety instructions
• Before switching on and operating the system, rst read this safety advice and the operating instructions.
• Keep the operating instructions in a safe place for later use.
• Installation, commissioning and maintenance of the system may only be carried out by authorised
individuals and in accordance with the installation instructions - ensuring that all applicable standards and
guidelines are followed.
• Protect the devices from water penetration and humidity, since these can cause lasting damage.
• Should moisture nevertheless enter the system, under no circumstance switch on the devices under these
conditions, instead send them for examination to an authorised specialist workshop.
• The system must never be used outside of the technical specications, since this can destroy it.
• The device must be protected from excesses of heat, dust, humidity and vibration.
• When separating the system from the voltage supply, only ever use the plug to pull out the cable. Never
pull directly on the cable itself.
• Lay the connecting cables carefully and check that they are not mechanically stressed, kinked or damaged
and that no humidity can penetrate into them.
• In the event of a malfunction, please inform your supplier.
• Maintenance and repairs may only be carried out by authorised specialist personnel.
• The system must be isolated from the power supply before opening the housing.
• The device may only be opened by qualied service personnel. Unauthorised access invalidates any
warranty claim.
• Connection cables should always be exchanged through Videor E. Hartig GmbH.
• Use only original spare parts and accessories from Videor E. Hartig GmbH.
• The housing should only be cleaned using a mild domestic cleaning agent. Never use solvents or petrol as
these can permanently damage the surface.
• During installation, it is essential to ensure that the seals provided are correctly installed and that they are
not displaced during installation. Damaged seals must not be installed and will invalidate any warranty.
• The installer is responsible for the maintenance of the enclosure as per the technical data, e.g. by sealing
the cable outlets with silicone.
• Wire end ferrules should be used when shortening the exible connection cables.
• The devices may only be operated in the temperature range indicated in the data sheet and within the
dened air humidity range.
Product - Specic Safety Instructions
• The camera may never be pointed directly at the Sun with the aperture open (this will destroy the sensor).
• It is unavoidable that during manufacture and to a certain extent during later use, humidity will be present
in the ambient air within the device’s housing. In the event of large temperature uctuations, this humidity
may condense inside the housing.
• To avoid this condensation inside the very tightly sealed housing, the manufacturer has inserted silica gel
sachets in the housing of the various camera types.
• It is however a physical given, that these silica gel bags will reach saturation after a certain amount of time.
They should therefore be replaced with new silica gel sachets.
• During installation, it is essential to ensure that the seals provided are correctly installed and that they are
not displaced during installation. Damaged seals must not be installed and will invalidate any warranty.
• A multipolar, easily accessible isolation device should be installed in the proximity of the IR Spotlight, in
order to disconnect the device from the power supply for service work.
• The earth connection must be made according to the low impedance requirement of DIN VDE 0100.
• Subsequent painting of the equipment surface can impair the function.
• Any warranty claim is invalidated by subsequent painting.
• A safety margin of > 1m from the spotlight must be maintained when viewing directly into the IR Spotlight
in a darkened environment.
• Do not look directly at invisible LED radiation using optical instruments (e.g. a reading glass, magnifying
glass or microscope), since this can endanger the eyes, LED Class 1M.
• Operation of the IR spotlight with a defective cover or during repair is prohibited.

4
Class A device note
This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may
need to take appropriate measures to compensate for these.
WEEE (Waste Electronical & Electronic Equipment)
Correct Disposal of This Product (Applicable in the European Union and other European countries with separate
collection systems).
This marking shown on the product or its literature, indicates that it should not be disposed with
other household wastes at the end of its working life. To prevent possible harm to the environment
or human health from uncontrolled waste disposal, please separate this from other types of wastes
and recycle it responsibly to promote the sustainable reuse of material resources. Household users
should contact either the retailer where they purchased this product, or their local government
oce, for details of where and how they can take this item for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions of the purchase
contract. This product should not be mixed with other commercial wastes for disposal.
Graphical symbols
Please pay attention to the safety instructions, and carefully read through this instruction guide before initial
operation.
Important points of warning are marked with a caution symbol.
iImportant points of advice are marked with a notice symbol.

5
EN
Parts supplied
• Camera
• Plastic Anchor: 6 x 30mm (4pcs)
• Mounting Screw: 4 x 30mm (4pcs)
• Cable Signal Sticker
• Operating Instruction
• Mounting Template
• Assembly Screw: 4 x 15mm (4pcs)
• Torque Wrench: 3mm (1pc)
• Wiring Connector: (1pc)
• Video Sub-out Cable (1pc)
• Easy Bracket

6

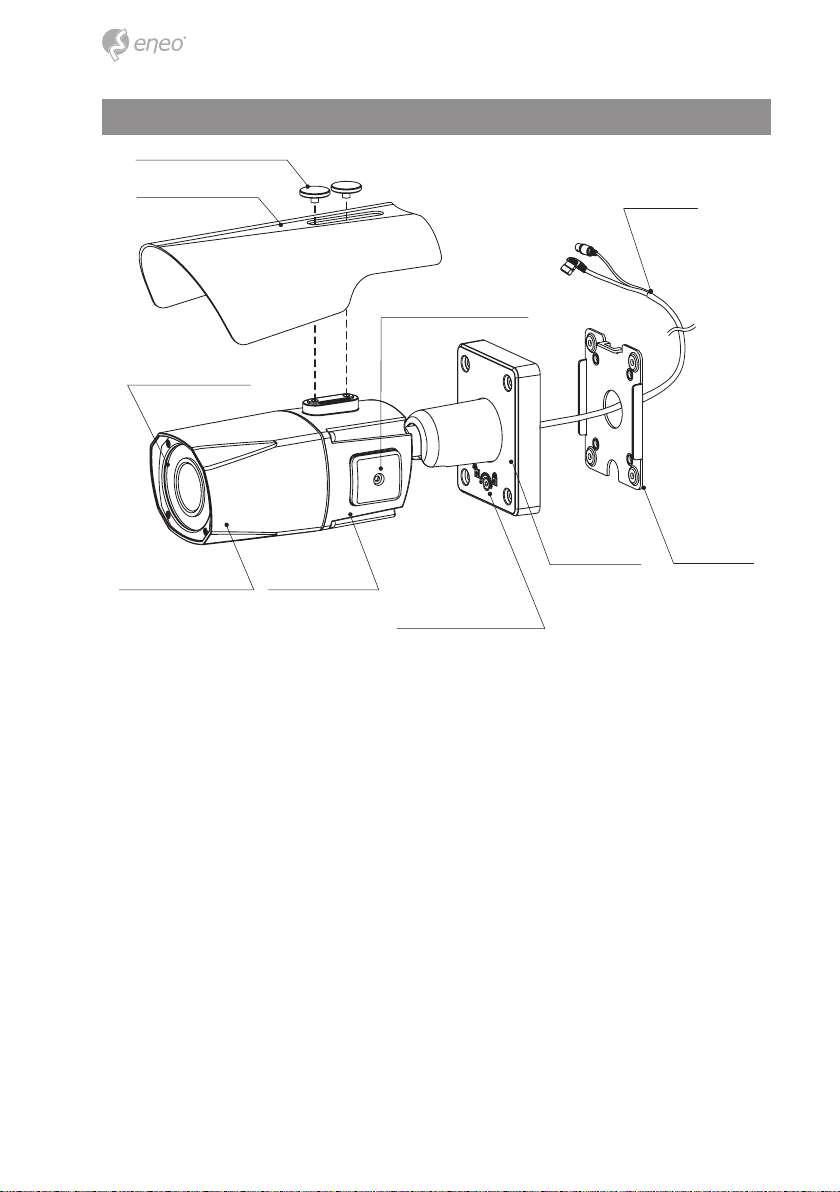

Part names
Sunshield bolt
Power cable
OSD setup control cover
Dual window
Front case Rear case
Lock/unlock screw
Bracket Easy bracket
Sunshield

7
EN
Part names
Sunshield bolt
Power cable
OSD setup control cover
Dual window
Front case Rear case
Lock/unlock screw
Bracket Easy bracket
Sunshield
Installation instructions
CAUTION: The camera’s base should be attached to a structural
object, such as concrete, hard wood, wall stud or ceiling rafter
that supports the weight of the camera. If necessary use appro-
priate mounting material (e.g. anchors) instead of the material
enclosed with the camera.
1. Locate the mounting template at the installation position and drill the ceiling or
wall if needed. iThe easy bracket can not be installed on the ceiling.
2. Place the easy bracket on pre-drilled position and x it through using mounting
screws(4x30mm). Skip this step when an easy bracket is not installed.
3. Route the power cable to the connecting place. Hook up the camera bracket with
the easy bracket as illustrated below.
4. Fix the camera bracket through using assembly screws (4x15mm).
5. Set the camera’s viewing angle.
6. Put the sunshield to the camera unit and tighten the sunshield-bolts.
1
2
3
4
Assembly Screw: 4x15mm
Torque Wrench
Mounting Screw 1: 4x30mm
Cable exit

8
CAUTION:
Extreme care should be taken NOT to scratch the window in front
of lens.
Care should be taken the cable is NOT to be damaged, kinked or
exposed in the hazardous area.
Do not expose the camera directly to a strong light source such
as the sun or spot light.

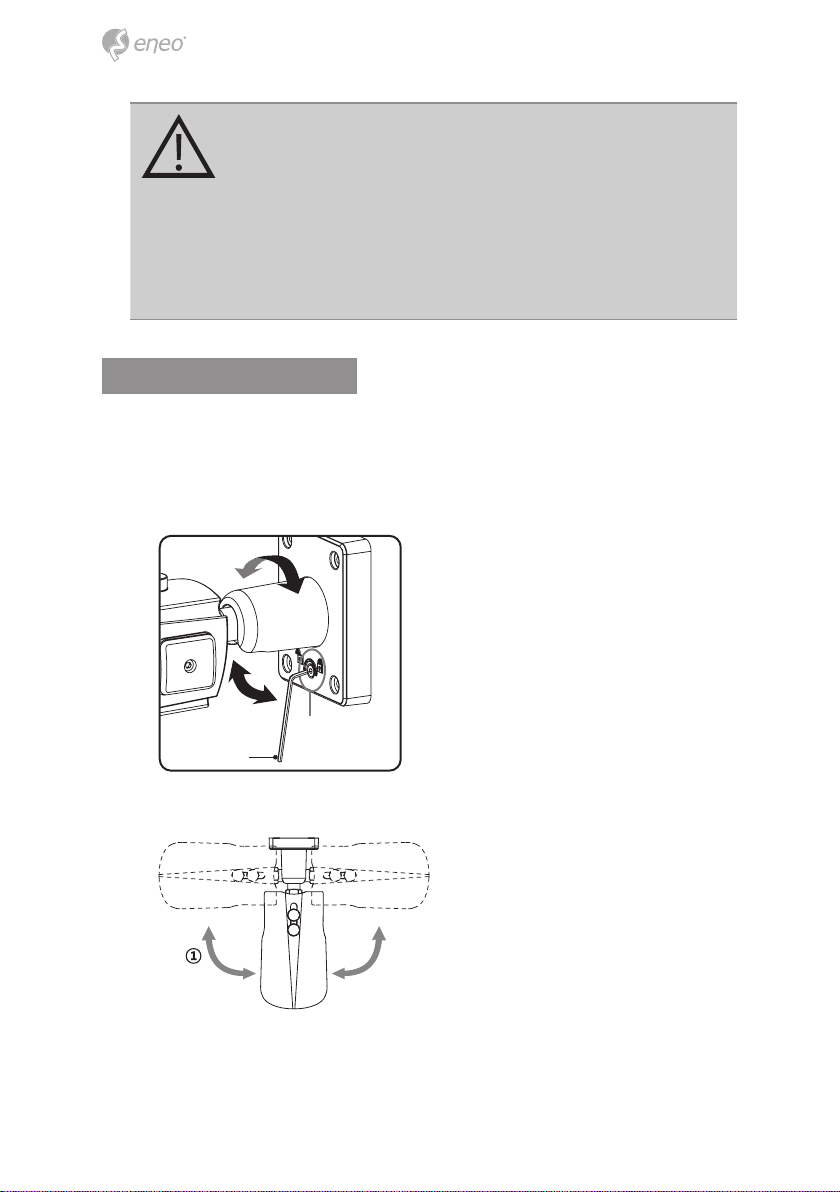

Pan & Tilt adjustments
• Unlock the screw on the camera bracket through using the torque wrench supplied
• Set the camera’s viewing angle then lock the screw on the bracket.
Adjustment of viewing angle with a bracket
1. Pan limit: Pan is limited to +/- 90°.
90
°9
0°
Torque wrench
Lock/Unlock Screw

9
EN

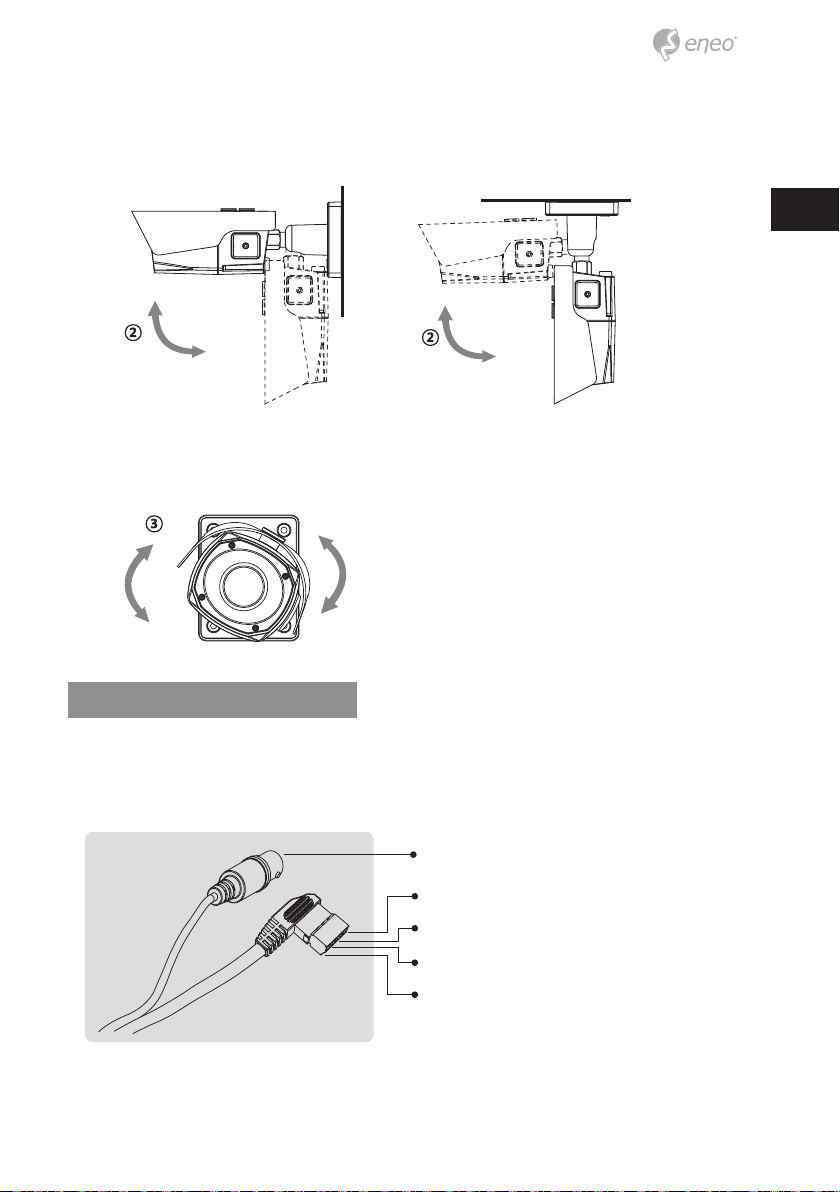

2. Tilt limit: Tilt is limited to 0°(2°) min ~ 90° max. for wall(ceiling) installation respec-
tively with reference to the wall(ceiling) when the inclination of camera module is
0°, that is, the image is aligned horizontally.
90° 88°
on the wall on the ceiling
3. Inclination limit (Horizontal image alignment): Inclination limited to +/-90° max.
±90°
Power supply connections
Make sure the power is removed before the installation. Camera can work with either
24AC or 12VDC, dual voltage power. Primary and secondary grounds are completely
isolated to avoid the possible ground-loop problems.
VIDEO (BNC)
AC24V/DC12V (Red wire)
AC24V/GND (Black wire)
RTX+/RS485 (White wire)
RTX-/RS485 (Gray wire)

10
Attach the Signal Assignment Sticker in a visible spot for wiring reference.

11
EN
Operating instructions

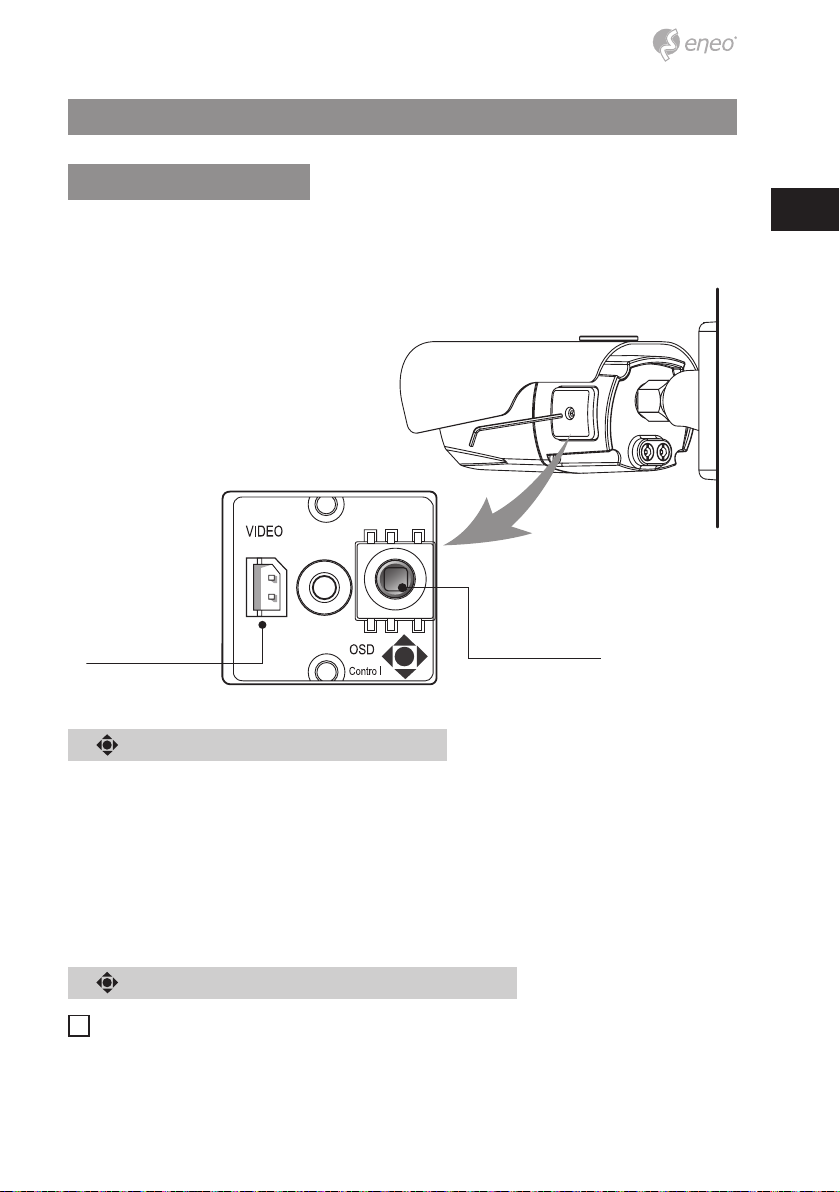

Using OSD controller
Setup menu can be accessed and controlled by OSD control joy stick on the side of cam-
era unit. Five commands are available with the joy stick.
SUB-OUT
ZOOM
Description of the joystick operation
1. SET Key (●) : Access to the menu or enter the setting. To enter the main menu,
press the Set Key down for about 1.5sec
2. UP/DOWN Key (▲/▼) : Choose the desired sub-menu and to move the cursor up or
down.
3. LEFT/RIGHT Key (◄/►) : Set up the value of the selected menu. Used to adjust the
desired menu selection and to move the cursor left or right.
4. ‘☟’denotes the long press down straightly for about 2 seconds
Description of the ZOOM&FOCUS adjustment
iWorks only when OSD Menu is inactive. Set to E-ZOOM ON for Digital zoom control.
1. ▲: Zoom In
Video Sub-out Connector
Cover Open
OSD Control Joy Stick

12
2. ▼: Zoom Out
3. ◄: Focus Near
4. ►: Focus Far
OSD menu startup
Press ‘●’(OSD menu Joy stick key) down to access the setup menu mode.
• EXIT : Exits the setup menu without save.
• SAVE : Saves the menu settings.
• DFLT : Reset to the factory defaults.
• BACK : Go back to the previous menu.
/'07
<11/(1%75
':21574'
9*+6'$#.
+/#)'
+06'..+)'0%'
52'%+#.(70%
&+52.#;
=':+6? =5#8'? =&(.6?
OSD menu table
MAIN MENU SUB MENU CONFIGURATION
ZOOM/FOCUS
FOCUS AUTO, ONE PUSH, MANUAL
DISTANCE 0.1m, 1.0m, 3.0m, 5.0m, 10.0m
ZOOM SPEED 0~7
LENS REFRESH ONE PUSH
1DAY~10DAYS
E.ZOOM OFF/ON max. x2~x19, x21, x23, x25, x28, x32
ZOOM PRESET PRESET 1~5
MODE OFF, ON
HOME POSITION OFF/ON DWELL TIME 3sec~60sec

13
EN
EXPOSURE
MODE AUTO/ IRIS.P/ SHUT.P/ MANUAL
AGC OFF/ON (0~10)
SHUT SPEED
30/25fps]
x4, x2, 1/30(25), 1/60(50), 1/120(100), 1/250~1/30,000sec
60/50fps]
x8, x4, x2, 1/60(50), 1/120(100), 1/250~1/30,000sec
IRIS 0~20
DSS 30/25fps] OFF/ x2, x4
60/50fps] OFF/ x2, x4, x8
FLICKERLESS OFF/ON
BRIGHTNESS 0~20
BLC/WDR/HLC
OFF
WDR LEVEL MID-HIGH, HIGH, LOW,
MID-LOW,MIDDLE
BLC POSITION, SIZE 0~20
HLC LEVEL(0~20), COLOR (0~13)
DAY&NIGHT
AUTO
DELAY 0~255sec
THRS 0~28
GAP LOW, MID-LOW, MIDDLE,
MID-HIGH, HIGH
IR DETECTION OFF, ON
IR DET LEVEL LOW, MID-LOW, MIDDLE,
MID-HIGH, HIGH
BURST OFF, ON
EXT-IN
DELAY 0~255sec
BURST OFF, ON
POLARITY ACTIVE LOW, ACTIVE HIG
DAY
NIGHT BURST OFF, ON
WHITE BAL
MODE AUTO, ONE PUSH, MANUAL, INDOOR, OUTDOOR
RED GAIN 0~20 (control only in MANUAL mode)
BLUE GAIN 0~20 (control only in MANUAL mode)
CHROMA 0~20
DNR OFF, LOW, MIDDLE, HIGH, AUTO
MIRROR OFF, H, V, H&V
SHARPNESS 0~10
ACE OFF, LOW, MIDDLE, HIGH
DEFOG OFF/ON MODE AUTO, MANUAL
LEVEL LOW, MIDDLE, HIGH
FREEZE OFF, ON
GAMMA 0.45/ 0.55/ 0.65/ 0.75

14
INTELLIGENCE
PRIVACY OFF/ON
MASK 1~24
MODE OFF, ON
POSITION
SIZE
COLOR 0~13
TRANS 0~4
MOTION OFF/ON
AREA# 1~3
MODE OFF, ON
SENSITIVITY 0~20
POSITION
SIZE
INTERVAL 0~255
DWELL TIME 0~255
ZOOM PRESET OFF, ON
DIS OFF/ON
RANGE 10%, 20%, 30%
FILTER LOW, MIDDLE, HIGH
AUTO C OFF, Half, Full
SPECIAL FUNC
DEFECT
IMAGE RANGE
FULL
COMP
USER LEVEL (0~32)
SYSTEM NTSC(30/60fps) or PAL(25/50fps)
HD FORMAT 1080p /30(25)fps, 720p/30(25)fps
COMM ID, BAUD RATE, PROTOCOL
DISPLAY
DISP SEL OFF/ON ID, TITLE, ZOOM RATIO, SYSTEM MSG
SET TITLE
INIT SEL OFF/ON ID, BAUDRATE, PROTOCOL,VERSION, INIT MSG
SET INIT MSG
LANGUAGE ENGLISH, Simplied CHINESE, Traditional CHINESE, JAPANESE
Further information
The manual is also available from the eneo web site at www.eneo-security.com.

15
DE
Inhalt
Lieferumfang ...............................................................................................................18
Bezeichnungen von Gerätekomponenten ...............................................................19
Installationsanweisungen ..........................................................................................20
Einstellung von Schwenkung und Neigung......................................................................................................... 21
Stromversorgungsanschlüsse.................................................................................................................................... 23
Betriebsanleitung .......................................................................................................24
Bildschirmmenü-Steuerung verwenden ............................................................................................................... 24
Beschreibung der Joystick-Bedienung..................................................................................................... 24
Beschreibung der Zoom- & Fokus-Einstellung ..................................................................................... 25
Bildschirmmenü starten .............................................................................................................................................. 25
Bildschirmmenü-Übersicht......................................................................................................................................... 25
Weitere Informationen ...............................................................................................27

16
Sicherheitsanweisungen
Sicherheitshinweise allgemein
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und
die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorge-
nommen und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen
und Richtlinien - durchgeführt werden.
• Die Geräte gegen Eindringen von Wasser und Feuchtigkeit schützen, dies kann zu dauerhaften Schäden
führen.
• Sollte dennoch Feuchtigkeit eingedrungen sein, die Geräte nie unter diesen Bedingungen einschalten,
sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, da es zerstört werden kann.
• Das Gerät ist vor großer Hitze, Staub, Feuchtigkeit und Vibrationseinwirkung zu schützen.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus.
Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch bean-
sprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden.
• Vor Önen des Gehäuses ist eine Netztrennung erforderlich.
• Das Gerät darf nur von qualiziertem Servicepersonal geönet werden. Fremdeingrie beenden jeden
Garantieanspruch.
• Anschlusskabel sollten immer nur durch Videor E. Hartig GmbH ausgetauscht werden.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder
Benzin benutzen, dies kann die Oberäche dauerhaft schädigen.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-
gemäß eingesetzt und bei der Montage nicht verschoben werden. Beschädigte Dichtungen dürfen nicht
mehr verbaut werden und führen zum Erlöschen des Garantieanspruchs.
• Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdich-
tung des Kabelaustritts mit Silikon.
• Bei Kürzung von exiblen Anschlussleitung sind Adernendhülsen zu verwenden.
• Die Geräte dürfen nur in den im Datenblatt angegebenen Temperaturbereiche und der denierten Umge-
bungsluftfeuchte betrieben werden.
Sicherheitshinweise produktbezogen:
• Die Kamera darf nie mit geöneter Blende direkt gegen die Sonne gerichtet werden (dies zerstört den
Sensor).
• Es lässt sich nicht vermeiden, dass im Rahmen der Fertigung und auch beim späteren Gebrauch in gewis-
sem Umfang Feuchtigkeit der Umgebungsluft im Gehäuse vorhanden ist. Bei starken Temperaturschwan-
kungen kann sich die Feuchtigkeit im Gehäuse niederschlagen.
• Um dies in dem sehr dicht abschließenden Gehäuse zu vermeiden, hat der Hersteller bei verschiedenen
Kameratypen Silicagel-Beutel in das Kameragehäuse eingelegt.
• Es ist eine physikalische Gegebenheit, dass diese Silicagel-Beutel nach einer gewissen Zeit eine Sättigung
erreichen. Sie sollten deshalb gegen neue Silicagel-Beutel ausgetauscht werden.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-
gemäß eingesetzt und bei der Montage nicht verschoben werden. Beschädigte Dichtungen dürfen nicht
mehr verbaut werden und führen zum Erlöschen des Garantieanspruchs.
• In der Nähe des IR-Scheinwerfers ist eine vielpolige, leicht zugängliche Trennvorrichtung zu installieren, um
das Gerät bei Servicearbeiten frei schalten zu können.
• Die Schutzleiterverbindung muss nach DIN VDE 0100 entsprechend niederohmig ausgeführt werden.
• Nachträgliches Lackieren der Geräteoberäche kann die Funktion beeinträchtigen.
• Durch das Nachlackieren erlischt jeglicher Gewährleistungsanspruch.

17
DE
• Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1
m zum Scheinwerfer einzuhalten.
• Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder
Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M.
• Der Betrieb des IR-Scheinwerfers bei defekter Abdeckung oder bei Reparatur ist untersagt.
Hinweis für Geräte der Klasse A
Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen verursachen; in diesem Fall
kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.
WEEE-Richtlinie (Elektro- und Elektronik-Altgeräte)
Ordnungsgemäße Entsorgung dieses Produkts (Gilt für die Europäische Union und anderen Europäischen Länder
mit getrennten Sammelsystemen)
Dieses am Produkt oder in seiner Dokumentation gezeigte Symbol bedeutet, dass es am Ende
seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden darf. Um eventuelle Umwelt- oder
Gesundheitsschäden durch unkontrollierte Abfallbeseitigung zu verhindern, dieses Gerät von
anderen Abfallarten trennen und ordnungsgemäß recyceln, um die nachhaltige Wiederverwen-
dung materieller Ressourcen zu fördern. Haushaltsanwender sollten entweder den Händler, bei
dem sie dieses Produkt gekauft haben, oder ihr örtliches Regierungsbüro kontaktieren, um
Einzelheiten darüber zu erfahren, wo und wie sie dieses Gerät umweltgerecht recyceln können.
Geschäftliche Anwender sollten sich an ihren Lieferanten wenden und die Bedingungen des
Kaufvertrags überprüfen. Dieses Produkt darf zur Entsorgung nicht mit anderen Unternehmensabfällen vermischt
werden.
Grasche Symbole
Bitte beachten Sie die Sicherheitshinweise und lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch.
Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet.
iWichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet.

18
Lieferumfang
• Kamera
• Kunststodübel: 6 x 30 mm (4 St.)
• Befestigungsschraube: 4 x 30 mm (4 St.)
• Kabelsignal-Aufkleber
• Betriebsanleitung
• Bohrschablone
• Montageschraube: 4 x 15 mm (4 St.)
• Inbusschlüssel: 3 mm (1 St.)
• Steckverbinder: (1 St.)
• Video Sub-out Kabel (1 St.)
• "Easy Bracket"-Halterung

19
DE
Bezeichnungen von Gerätekomponenten
Bolzen für Sonnenschutzdach
Netzkabel
Abdeckung für Bildschirmmenüsteuerung
Doppelglasiges Fenster
Vorderes Gehäuse Hinteres Gehäuse
Schraube zumVerriegeln/Entriegeln
Kamerahalter "Easy Bracket"-Halterung
Sonnenschutzdach

20
Installationsanweisungen
ACHTUNG: Die Kamerahalterung sollte an einem Bauelement
wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal-
ken befestigt werden, welches das Gewicht der Kamera trägt.
Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri-
al (z.B. Dübel) anstelle des mitgelieferten Materials.
1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher
in Decke oder Wand, falls erforderlich. iDie "Easy Bracket"-Halterung kann nicht
an der Decke angebracht werden.
2. Setzen Sie die "Easy Bracket"-Halterung an die Stelle mit den vorgebohrten
Löchern und befestigen Sie sie mit den Befestigungsschrauben (4 x 30 mm).
Überspringen Sie diesen Schritt, wenn keine "Easy Bracket"-Halterung angebracht
werden soll.
3. Verlegen Sie das Netzkabel an die Anschlussstelle. Befestigen Sie den Kamerahal-
ter an der "Easy Bracket"-Halterung wie unten abgebildet.
4. Befestigen Sie den Kamerahalter mit den Montageschrauben (4 x 15mm).
5. Stellen Sie den Betrachtungswinkel der Kamera ein.
6. Setzen Sie das Sonnenschutzdach auf die Kameraeinheit auf und ziehen Sie die
Bolzen für das Sonnenschutzdach fest.
