Eneo VKC-1319 User manual

1
Montage und Betriebsanleitung
Farb-Kameras VKC-1319/IR und VKC-1319/IR12-24
Installation and Operating Instructions
Colour Camera VKC-1319/IR and VKC-1319/IR12-24
Mode d’emploi
Caméra Couleur VKC-1319/IR et VKC-1319/IR12-24
Instrucciones de manejo
Cámara de color VKC-1319/IR y VKC-1319/IR12-24

2
3
Inhaltsverzeichnis
1. Sicherheitshinweise........................................................................................................................................... 4
2. Allgemeine Beschreibung................................................................................................................................... 5
3. Anschluss und Bedienung.................................................................................................................................. 6
3.1 Anschlussbeispiel bei Verwendung mehrerer Kameras....................................................................................... 7
4. Einstellung.........................................................................................................................................................8
4.1 Einstellung der DIP-Schalter............................................................................................................................... 8
5. Steckerbelegung.............................................................................................................................................. 10
6. Objektivmontage und –anpassung .................................................................................................................. 11
7. Einstellungen bei Objektiven ............................................................................................................................ 12
8. Technische Daten ............................................................................................................................................14
9. Maßzeichnungen .............................................................................................................................................51
Contents
1. Safety Instructions ........................................................................................................................................... 16
2. General Description .........................................................................................................................................17
3. Connection and Operating................................................................................................................................ 18
3.1 Sample Connections for the Use of Multiple Cameras....................................................................................... 19
4. Settings ........................................................................................................................................................... 20
4.1 DIP Switch Settings.......................................................................................................................................... 20
5. Pinout..............................................................................................................................................................22
6. Lens Mounting and Level Adjustment............................................................................................................... 23
7. Adjustment of Lenses ......................................................................................................................................24
8. Specications ..................................................................................................................................................26
9. Dimensional Drawings ..................................................................................................................................... 51

2
3
Betriebsanleitung
Installation and Operating Instructions
Mode d’emploi
Instrucciones de manejo
www.eneo-security.com/manuals
⇒
Sommaire
1. Consignes de sécurité......................................................................................................................................28
2. Description générale........................................................................................................................................ 29
3. Branchement et utilisation .............................................................................................................................. 30
3.1 Exemple de branchement en cas d’utilisation de plusieurs caméras................................................................. 31
4. Réglages ......................................................................................................................................................... 32
4.1 Réglage des commutateurs DIP ....................................................................................................................... 32
5. Affectation des broches du connecteur ............................................................................................................ 34
6. Montage et adaptation de l’objectif .................................................................................................................. 35
7. Réglages sur objectifs...................................................................................................................................... 36
8. Caractéristiques techniques............................................................................................................................. 38
9. Croquis............................................................................................................................................................ 51
Indice
1. Instrucciones de seguridad .............................................................................................................................. 40
2. Descripción general ......................................................................................................................................... 41
3. Conexión y manejo........................................................................................................................................... 42
3.1 Ejemplos de conexión cuando se utilizan varias cámaras................................................................................. 43
4. Ajustes ............................................................................................................................................................44
4.1 Ajuste de los conmutadores DIP.......................................................................................................................44
5. Asignación de las clavijas ................................................................................................................................ 46
6. Montaje y adaptación del objetivo .................................................................................................................... 47
7. Ajustes en objetivos......................................................................................................................................... 48
8. Características técnicas................................................................................................................................... 50
9. Medidas...........................................................................................................................................................51

4
5
1. Sicherheitshinweise
• Bevor Sie die Kamera anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die
Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, dies kann die Geräte dauerhaft schädigen.
Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern
zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Niemals das Gehäuse der Kameras öffnen. Wartung und Instandsetzung nur durch autorisierte Fachwerkstätten.
• Die Netzzuführung der 230VAC-Kameras niemals am Kabel, sondern immer nur am Stecker aus der Steckdose ziehen.
• Die Kameras nur in einem Temperaturbereich von -10°C bis +50°C und einer Luftfeuchtigkeit bis max. 90%
betreiben.
• Die Kameras haben eine AGC - Regelung, die die Lichtempndlichkeit bei dunkleren Szenen automatisch erhöht.
Das Bild kann dadurch körnig wirken, was aber kein Fehler ist.
• Bei Aufnahmen von sehr hellen Objekten (z. B. Lampen), sind im Monitorbild eventuell senkrechte Streifen zu
sehen (Smear-Effekt), oder die Ränder werden unscharf (Blooming). Dies tritt vor allem beim automatischen
Shutterbetrieb auf. Dies ist ein Merkmal des CCD - Bildwandlers und kein technischer Fehler.
• Bei Verwendung eines Videosignal- oder DC-Spannungsgesteuerten Objektivs muss die Shutterautomatik ausge-
schaltet werden („E/I-OFF”). Wenn sie eingeschaltet ist, können Flackereffekte auftreten. Bei Verwendung eines
Objektivs mit manueller Blende muss die Shutterautomatik eingeschaltet sein („E/I-ON”).
• Zur Reinigung der Gerätegehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder
Benzin benutzen, dies kann die Oberäche dauerhaft schädigen.
Die Kameras dürfen nie:
• außerhalb ihrer technischen Daten benutzt werden. Mögliche Zerstörung der Kamera.
• mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors).
Hinweis: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen verursachen;
in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür
aufzukommen.

4
5
2. Allgemeine Beschreibung
• 1/3" Sony Super HAD Interline Transfer CCD
• VKC-1319/IR (230VAC) oder VKC-1319/IR12-24 (12VDC/24VAC), hochauösend (470, bzw. 510 TV-Linien)
• Tag-/Nachtumschaltung
• Einschwenkbarer IR-Filter
• Gegenlichtkompensation (BLC)
• Automatische Verstärkungsregelung (AGC)
• Automatische und manuelle Shutterregelung (MES/AES)
• Flackerfreier Betrieb
• Automatischer und manueller Weißabgleich
• DC-spannungsgesteuerte oder videosignalgesteuerte Objektive können verwendet werden.
• 230VAC, bzw. 12VDC / 24VAC Spannungsversorgung
• Für C/CS-Mount-Objektive
Lieferumfang
• Kamera VKC-1319/IR oder VKC-1319/IR12-24 mit CS-Mount-Anschluss
• 4-pol. Stecker für Videosignal oder DC-Spannungsgesteuerte Objektive
• C/CS-Mount-Ring
• Staubschutzdeckel
• Betriebsanleitung

6
7

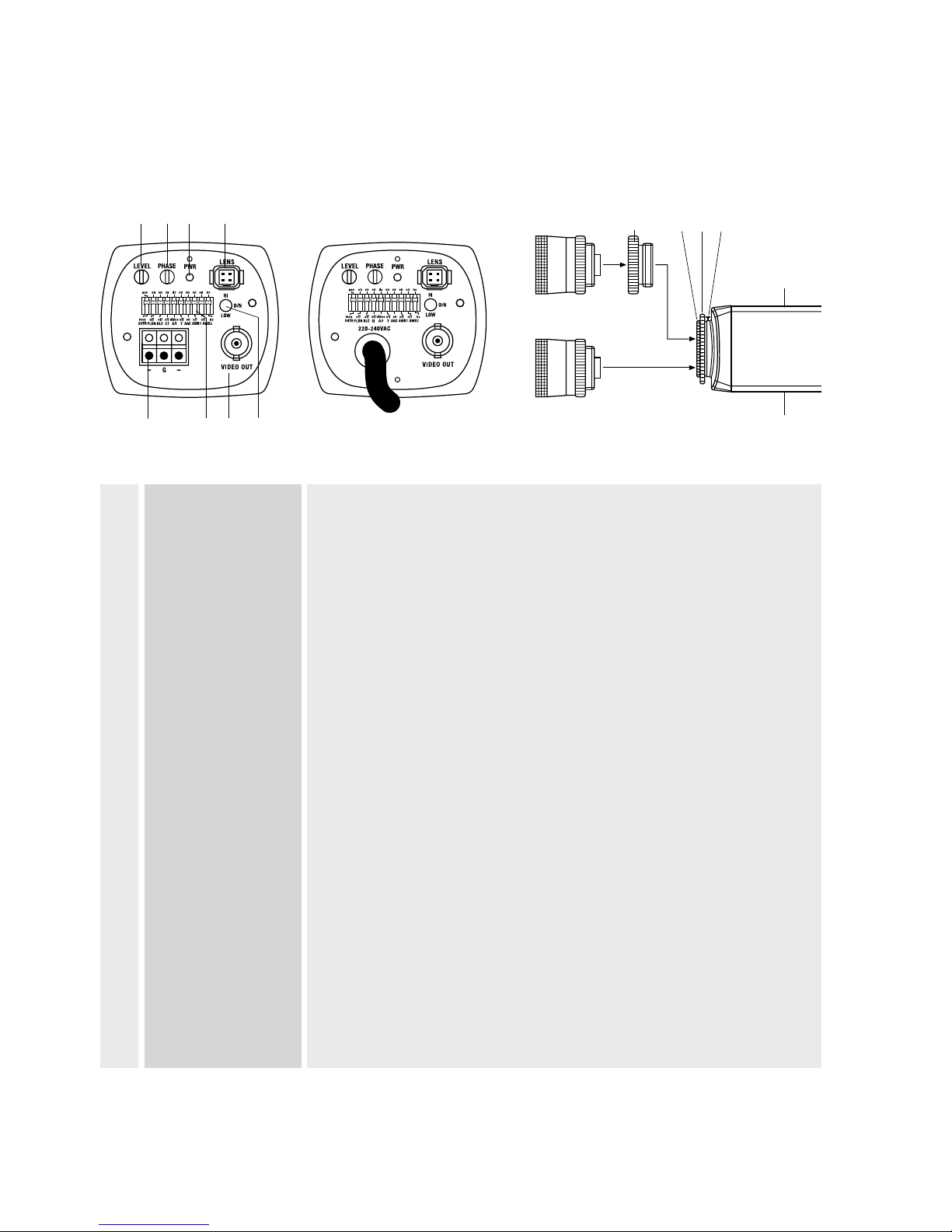

B PWR LED-Anzeige B leuchtet bei eingeschalteter Kamera grün auf.
C Spannungseingang 12VDC/24VAC- bzw. 230VAC-Spannungseingang. Netzgerät siehe „Technische
Daten”. Zuerst Anschlüsse herstellen, dann Geräte einschalten.
D LEVEL Signalpegel zur Einstellung des Ausgangspegels über Potentiometer D
für DC-Spannungsgesteuerte Objektive (s. Pkt. 6 Objektivmontage u. -anpassung).
P PHASE Potentiometer P zur Einstellung der Phase für Netzsynchronisation
PHASE-Einstellung Abgleich auf die gleiche Phasenlage bei Verwendung mehrerer Kameras,
für Vertikalphase vermeidet störendes Monitor-Nachsynchronisieren beim Einsatz von Video-
Umschaltern (nur bei Modellen mit AC-Betriebsspannung möglich).
E LENS Anschlussbuchse E für DC-Spannungsgesteuerte, bzw. videosignalgesteuerte
Objektive. Blendenkabel eines Objektives mit automatischer Blende (AI-Objektiv)
an den Anschlüssen des mitgelieferten 4-pol. Steckers auegen (für AI-Objektive,
die auf einen Betrieb mit max. 9-12 VDC / 50 mA ausgelegt sind).
F 1 ... 8 DIP-Schalter F zur Einstellung der unter „Einstellung der DIP-Schalter” beschrie-
benen Funktionen.
G VIDEO OUT Videosignalausgang G (BNC) zum Anschluss an externe Geräte (z.B. Monitor,
75 Ohm).
HO, Kamerabefestigung 1/4”-20UNC-Gewinde HO/HU zur Montage der Kamera z.B. auf einem Stativ,
HU einer Deckenabhängung oder S/N-Kopf.
N Staubschutzdeckel Zum Schutz des CCD-Aufnahmesensors und des Kameramoduls den Deckel N
immer anbringen, wenn kein Objektiv montiert ist.

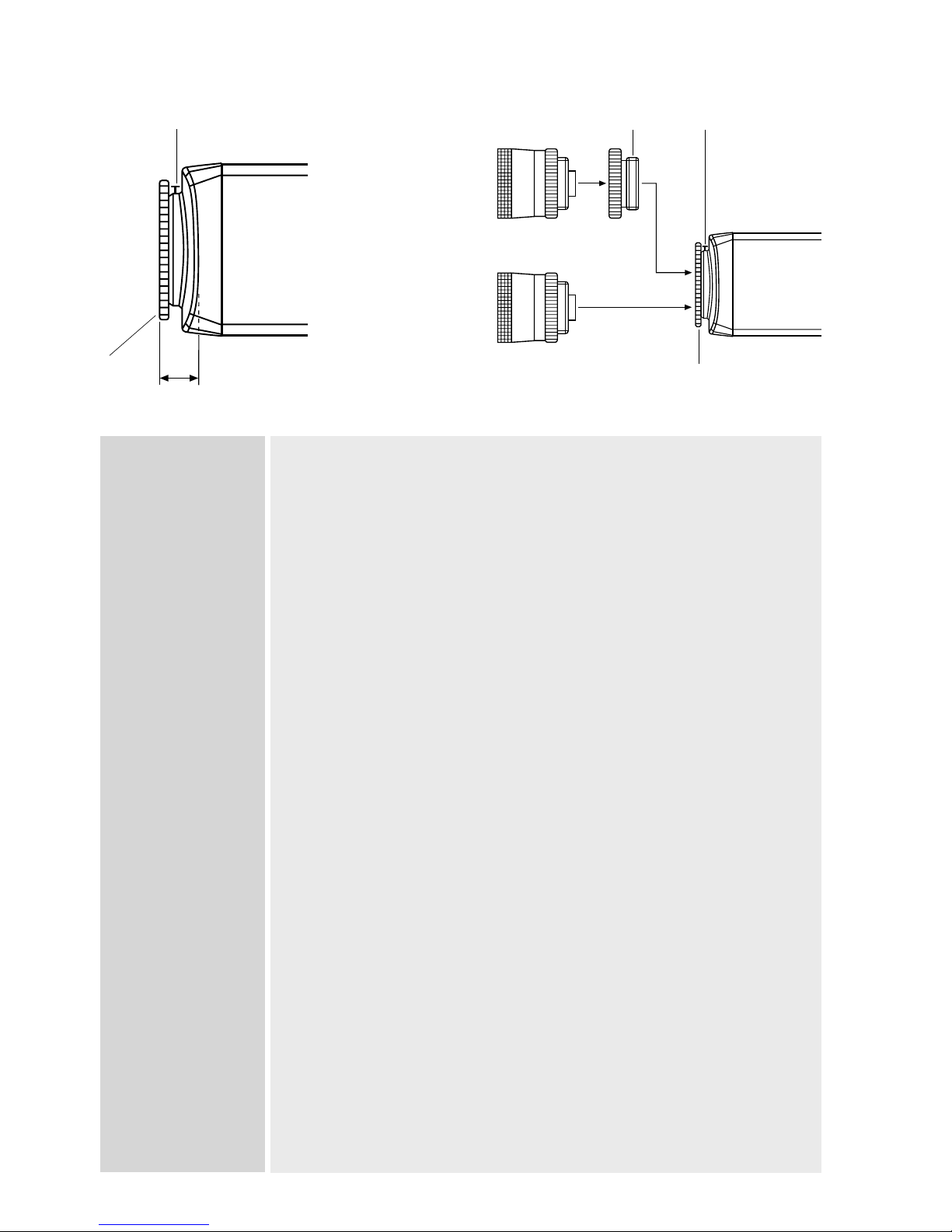

K, L C/CS-Mount CS-Mount-Anschluss L für CS-Mount-Objektive. Im Lieferumfang enthaltener
C-Mount-Ring K bei Verwendung von C-Mount-Objektiven einschrauben.
M Feststell-Schraube Zur Einstellung des Auagemaßes Schraube M lösen, Objektiv am CS-Mount-
Anschluss L drehen, bis optimale Scharfstellung erreicht ist, Schraube wieder
festziehen.
O D/N Regler O für die manuelle Einstellung des Umschaltpunktes der Tag-/Nacht-
schaltung (Day/Night)
Rückansicht
12VDC/24VAC
3. Anschluss und Bedienung
KM
HO
N L
HU
D B E
C F G O
P
Seitenansicht Rückansicht
230VAC, mit Netzkabel

6
7

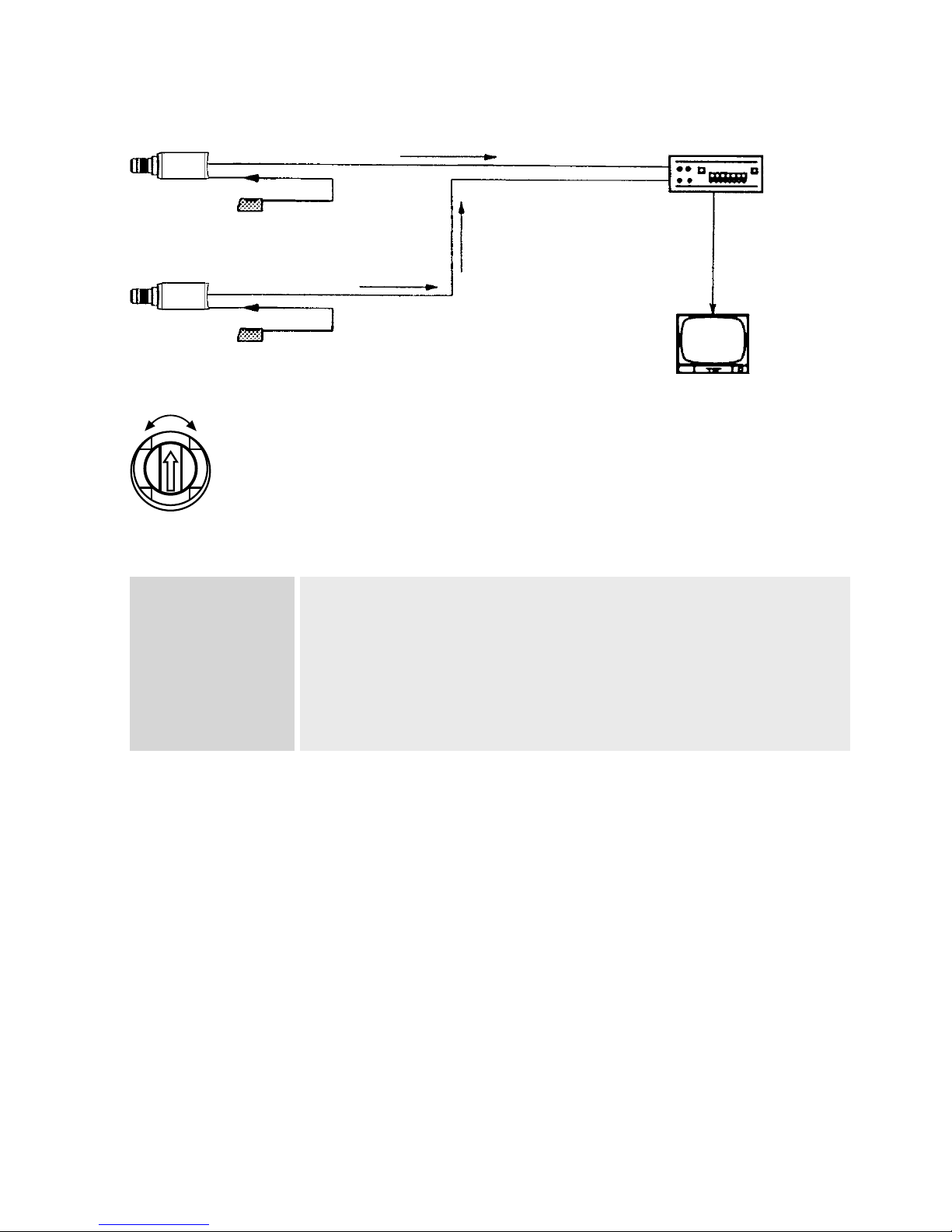

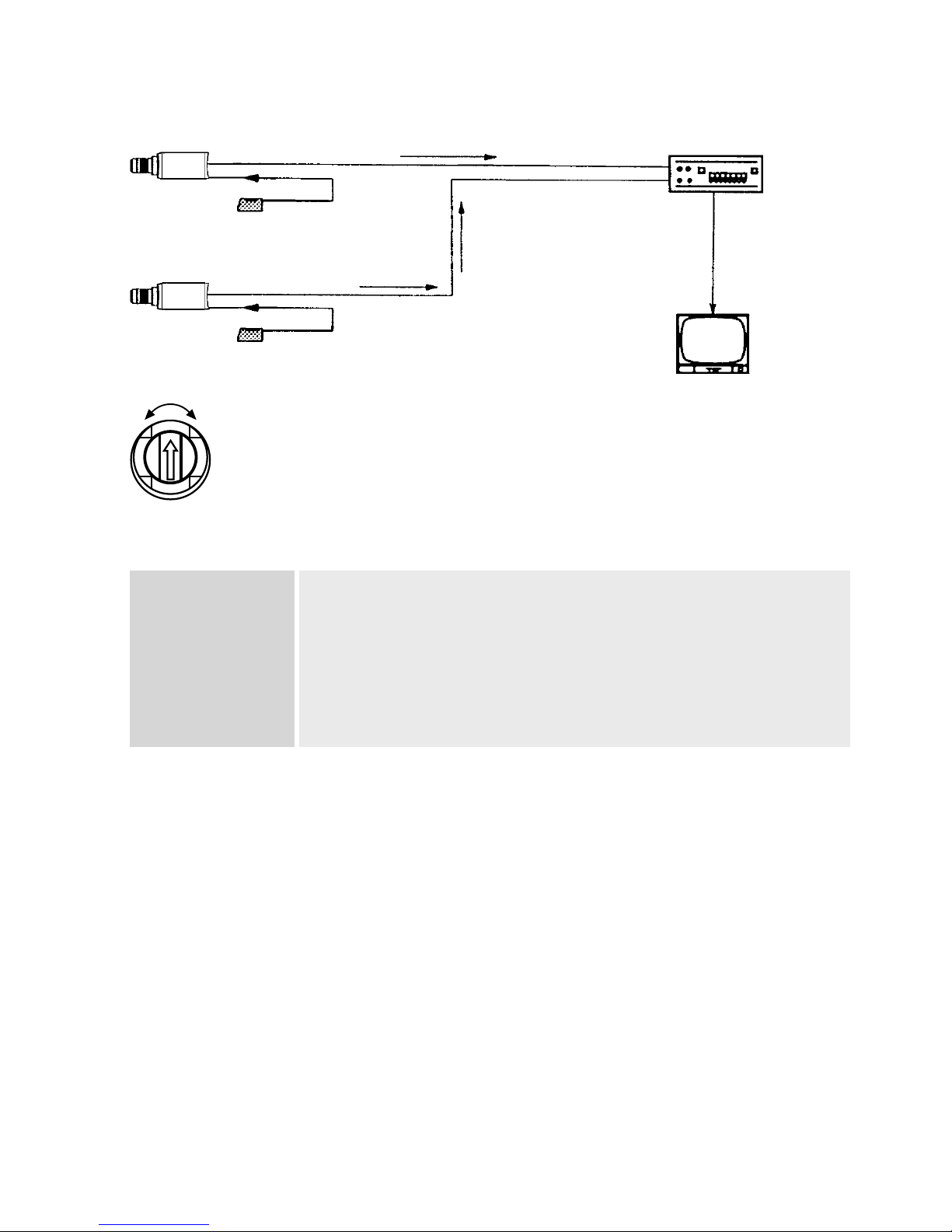

3.1 Anschlussbeispiel bei Verwendung mehrerer Kameras
VIDEO OUT-Buchse VIDEO IN-Buchse
VIDEO IN-Buchse
VIDEO IN-Buchse
Monitor
VIDEO OUT-Buchse
Netzanschluss VIDEO OUT-Buchse
Netzanschluss
Videoumschalter
Hinweis Bedienungsanleitung der zu verwendenden Geräte und Komponenten sorgfältig lesen.
Geräte und Komponenten erst nach Herstellung aller Anschlüsse einschalten.
PHASE-Einstellung Am Potentiometer P der Kamera 1 so lange drehen, bis der Bildaustastimpuls mit dem
der Kamera 2 zeitlich übereinstimmt. Sollte dies nicht möglich sein, ist die gleiche
Einstellung an der Kamera 2, jedoch in gegenläuger Richtung wie bei Kamera 1,
vorzunehmen. Danach Kamera 3 auf Kamera 2, Kamera 4 auf Kamera 3 etc., nach oben
beschriebener Art aufeinander abgleichen.
– P
PHASE

8
9
4. Einstellungen
4.1 Einstellung der DIP-Schalter
SW10
SW2 SW3 SW4 SW5 SW6
SW7
SW8
SW9
SW1
Schalter- aes / off / on / on / dc / color / off / mes / on / off / off / video / BW / on /
kennzeichnung auto / low / int MAN / high / L/L
SW1 SHTR aes: Die Einstellung aes ist generell zu mes: Manueller Shutterbetrieb. Einstellung
Shutter verwenden, wenn keine manuelle Ein- der Belichtungszeit: siehe Tabelle S.9
stellung des Shutters gewünscht ist. Shutter (SW4) muss bei DC-Spannungs-
gesteuerten oder videosignalgesteuerten
Objektiven ausgeschaltet sein.
Hinweis Bei sehr hellem Umgebungslicht (z. B. im Außenbetrieb) kann der Shutterbereich der
Kamera nicht ausreichen, um eine befriedigende Abbildungsqualität zu erzielen.
In diesem Fall ist die Verwendung eines Objektivs mit automatisch gesteuerter Blende
(Videosignal gesteuerte oder DC-Spannungsgesteuerte Objektive) vorzuziehen.
Bei Aufnahmen mit kürzeren Shutterzeiten können Helligkeitsschwankungen auftreten.
Bei Aufnahmen mit Kunstlicht (besonders Fluoreszenzlicht) kann Flackern auftreten.
Nachziehfahnen (helle waagrechte, oder senkrechte Balken) können im Bild erscheinen.
Bei der Verwendung von manuellen Objektiven kann es, auf Grund der fest eingestellten
Blende, zu Problemen mit der Tiefenschärfe kommen. Besonders eine weit geöffnete
Blende (z. B. Objektiv mit xer Blende), bedeutet eine geringe Tiefenschärfe und kann
dadurch die unscharfe Abbildung einzelner Bildpartien bewirken.
SW2 FF (SW1 off: Flackerfreier Betrieb ausgeschaltet on: Flackerfreier Betrieb
muss auf
aes stehen.)
SW3 BLC (SW1 on: Bei eingeschalteter BLC-Funktion kann off: BLC aus
muss auf die Hintergrund-Helligkeit unter bestimm-
aes stehen.) ten Umständen übersteuert wirken, z.B.
wenn das Motiv im Vordergrund zu klein
im Verhältnis zur Gesamtaufnahmeäche
ist (< 40%).
Hinweis Die Blendenregelung bezieht sich auf die Helligkeit in einem Bildausschnitt nahe der
Bildmitte.
Die Blende wird geöffnet, wenn der Rand heller ist als die Bildmitte.
Die Blende wird geschlossen, wenn der Rand dunkler ist als die Bildmitte.

8
9
Schalterstellung für die manuelle Einstellung Shutter-
der Shuttergeschwindigkeit geschwindigkeit
SW 1 SW 2 (FF) SW 3 (BLC) SW 4 (EI)
mes UP UP UP 1/50
mes DOWN UP UP 1/120
mes UP DOWN UP 1/250
mes DOWN DOWN UP 1/500
mes UP UP DOWN 1/1.000
mes DOWN UP DOWN 1/2.000
mes UP DOWN DOWN 1/4.000
mes DOWN DOWN DOWN 1/10.000
Anmerkung: Die Schalter SW2, SW3 und SW werden bei Stellung mes zur Einstellung der Shuttergeschwindigkeit
verwendet.
Schalter- aes / off / on / on / dc / color / off / mes / on / off / off / video / BW / on /
kennzeichnung auto / low / int MAN / high / L/L
SW4 EI Automat. on: Für Objektive mit xer oder manueller off: EI aus bei DC-Spannungsgesteuerten
Shutterbetrieb Blendensteuerung oder Videosignal gesteuerten Objektiven
(AES) (SW1
muss auf aes
stehen.)
SW5 A/I dc: Verwendung von DC-Spannungs- video: Verwendung von videosignal-
Auto Iris gesteuerten Objektiven gesteuerten Objektiven
SW6 Farb/SW- color: Manuelle Umschaltung BW: Manuelle Umschaltung (S/W-Kamera)
Umschaltung (Farbkamera)
SW7 AGC Automat. on: Konstanter Pegel des Videosignals off: AGC ausgeschaltet
Verstärkungs- bei geringer Lichtstärke oder wechselnder
regelung Beleuchtung
SW8 Tag-/Nacht- auto: Automatische Umschaltung MAN: Manuelle Umschaltung über SW6
Umschaltung (Farbe oder S/W)
(SW7 muss auf
on stehen
SW9 Autom. Weiß- low: Weißabgleich wird kontinuierlich high: Weißabgleich wird beim Einschalten
abgleich (AWB) den Lichtverhältnissen angepasst. der Kamera automatisch durchgeführt.
SW10 SYNC int: Intern nur 12VDC L/L: Netzverkoppelte Synchronisation

10
11
5. Steckerbelegung
Objektiv-Anschluss E/I-Schalter in off-Position
A/I-Schalter in dc-Position
Signalhöhe Mit LEVEL-Regler optimieren
Hinweis Nur DC-Spannungsgesteuerte Objektive verwenden, die über einen Anschluss-Stecker
mit international üblicher Belegung verfügen.
Objektiv-Anschluss E/I-Schalter in off-Position
A/I-Schalter in video-Position
Signalhöhe Über „LEVEL”-Regler am AI-Objektiv optimieren
Hinweis Spannungsversorgung erst herstellen, wenn alle anderen Anschlüsse
vorgenommen sind. Es wird die Verwendung von Netzgeräten mit stabilisierter
Ausgangsspannung (12VDC ± 10%) empfohlen.
Spannungsversorgung
3
1
2
4
DC-Spannungsgesteuerte Objektive
Bezeichnung
1 Dämpfung (-)
2 Dämpfung (+)
3 Antrieb (+)
4 Antrieb (-)
3
1
2
4
Videosignalgesteuerte Objektive
Bezeichnung Farbe
1 Spannung (+) Rot
2 Keine Funktion -
3 Video Weiß
4 Masse Schwarz
G
12VDC
G
24VAC
