Enlite EN-ST100 User manual

Website: www.enlitelighting.com
Document version – EN-ST100_V1_18_ENG&FRE.DOC
GB
UK
Tel: [phone]
Email: [email protected]
m
France
Tel: [phone]
Email: [email protected]
m
UAE
Tel: [phone]
Email: [email protected]
Australia
Tel: [phone]
Email: [email protected]
South Africa
Tel: [phone]
Email: [email protected]
m
EN-ST100 - SINGLE COLOUR LED STRIP LIGHT
PLEASE READ THESE INSTRUCTIONS CAREFULLY BEFORE INSTALLATION
LEAVE A COPY FOR THE USER / MAINTENANCE ENGINEER FOR FUTURE REFERENCE
IMPORTANT INSTALLATION INFORMATION
• Installation should be carried out in accordance with the latest edition of the National Wiring Regulations. If in
doubt, consult a qualified electrician.
• Keep the LED Driver away from direct sources of heat such as Low Voltage lamps.
• Ensure that ALL electrical connections are tight with no loose strands, including factory connections.
• Indoor use only.
• Constant Voltage drivers and parallel connections must be used.
INSTALLATION INSTRUCTIONS
Before commencing installation or maintenance, ensure electricity is switched off at the mains.
1. A 12V DC LED Driver must be used with this strip.
2. Ensure that the surface that the LED strip will be applied to is clean and free from grease
3. Peel of the backing tape and fix the LED strip into the required position using the self-adhesive backing.
4. The LED strip may be cut to length with cut points every 50mm.
5. A maximum of 10m can be connected in one length. Runs over 10m must be connected in parallel. See Diagram
1 for connection details.
6. Connect the LED Strips to the 12V DC Constant Voltage LED Driver and ensure that the polarity is correct. Also
refer to the instructions provided with the LED Driver
7. Connect the Constant Voltage LED Driver to the mains supply.
8. The LED strip will now be lit.
Environmental Protection (W.E.E.E.) – Enlite’s WEEE Reg.No. WEE/BG0130YX (UK Only)
Waste Electrical & Electronic Equipment Regulations (WEEE) requires that any of our products showing this marking (left)
must not be disposed of with other household or commercial waste. Enlite does not levy any WEEE disposal charges to its
customers for affected WEEE related products. To prevent possible harm to the environment or human health from
uncontrolled waste disposal, please separate any such product from other waste types and recycle it responsibly at your
local facilities. Check with your Local Authority, Recycling Centre or retailer for recycling advice. If, when you purchased any
Enlite product, your supplier included a WEEE disposal fee, you should then contact your supplier for advice on his take
back of the product for the correct disposal.
GUARANTEE
These products are guaranteed for 3 years from the date of purchase. The guarantee is invalid in the case of improper use, installation,
tampering, removal of the Q.C. date label, installation in an improper working environment or installation not according to the current
edition of the National Wiring Regulations. Should this product fail during the guarantee period it will be replaced free of charge, subject to
correct installation and return of the faulty unit. Enlite does not accept responsibility for any installation costs associated with the
replacement of this product. These rights are in addition to your statutory rights in your country of purchase. Enlite reserves the right to
alter specifications without prior notice.
Diagram 1: Typical Installation with 50W Driver and 10m EN-ST100
240V ~ 50Hz
EN-ST100
EN-ST100
AU-LED5012CV
Constant Voltage
LED Driver
12V DC
12V DC
10m maximum
In one length

FR
EN-ST100 - BANDEAU DE LED MONOCHROME
VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT L'INSTALLATION
ET EN LAISSER UN EXEMPLAIRE À L’UTILISATEUR OU AU TECHNICIEN D’ENTRETIEN POUR RÉFÉRENCE
INFORMATIONS D’INSTALLATION IMPORTANTES
• Cette installation doit être effectuée en conformité avec la dernière édition du Règlement national de câblage. En
cas de doute, consultez un électricien qualifié.
• Conservez le driver de LED à l’écart des sources directes de chaleur telles que des lampes basse tension.
• Veillez à ce que TOUTES les connexions électriques soient bien serrées sans fils lâches, notamment au niveau
des connexions d’usine.
• Utilisation en intérieur uniquement.
• Utilisez des drivers à tension constante et des branchements parallèles.
INSTRUCTIONS D'INSTALLATION
Avant de commencer l'installation ou l'entretien, vérifiez que l'alimentation est coupée au niveau du secteur.
1. Utilisez un driver de LED de 12V CC avec ce bandeau.
2. Vérifiez que la surface sur laquelle sera appliqué le bandeau de LED soit propre et exempte de graisse.
3. Retirez la bande de protection et fixez le bandeau de LED dans la position souhaitée à l'aide du dos autocollant.
4. Vous pouvez couper le bandeau de LED à la longueur souhaitée, grâce aux points de découpe situés tous les
50 mm.
5. Une longueur peut contenir un maximum de 10 m. Les sections supérieures à 10 m doivent être reliées en
parallèle. Reportez-vous au schéma 1 pour obtenir les détails de connexion.
6. Connectez les bandeaux de LED au driver de LED à tension constante 12V CC et veillez à ce que la polarité soit
correcte. Reportez-vous également aux instructions fournies avec le driver de LED.
7. Branchez le driver de LED à tension constante au secteur.
8. Le bandeau de LED s'allume.
Protection de l'environnement (D.E.E.E.) – N° d'inscription DEEE d'Enlite en Grande-Bretagne WEE/BG0130YX
(Royaume-Uni uniquement)
Les Règlements relatifs aux déchets d'équipements électriques et électroniques (DEEE) exigent que nos produits portant
ce marquage (à gauche) ne soient pas jetés avec d'autres ordures ménagères ou déchets commerciaux. Enlite Limited ne
prélève aucune taxe d’éco-contribution à ses clients pour les produits concernés par la réglementation DEEE. Afin de
prévenir tout risque pour l’environnement ou la santé publique, veuillez ne pas jeter ce type de produits avec les autres
déchets et le recycler de manière responsable auprès de vos installations locales. Veuillez vous rapprocher des autorités
compétentes, des centres de recyclage ou de votre distributeur pour des conseils concernant le recyclage de ces produits.
Si, lorsque vous avez acheté un produit Enlite, votre fournisseur a inclus des frais d'élimination des DEEE, veuillez le
contacter pour obtenir des conseils sur sa reprise du produit pour son élimination appropriée.
GARANTIE
Ces produits sont garantis pour une période de 3 an à partir de la date d'achat. La garantie n'est pas valable dans le cas d'une mauvaise
utilisation ou installation, d'une altération et du retrait de l’étiquette de contrôle de qualité, d'une installation dans un environnement mal
approprié ou d'une installation non-conforme à la dernière édition du Règlement national de câblage. Si ce produit tombe en panne
pendant la période de garantie, il sera remplacé gratuitement, sous réserve d’une installation correcte et du renvoi de l’unité défectueuse.
Enlite n'accepte aucune responsabilité pour les coûts d'installation associés au remplacement de ce produit. Ces garanties s'ajoutent à
vos droits légaux en vigueur dans le pays d'achat. Enlite se réserve le droit de modifier les spécifications sans préavis.

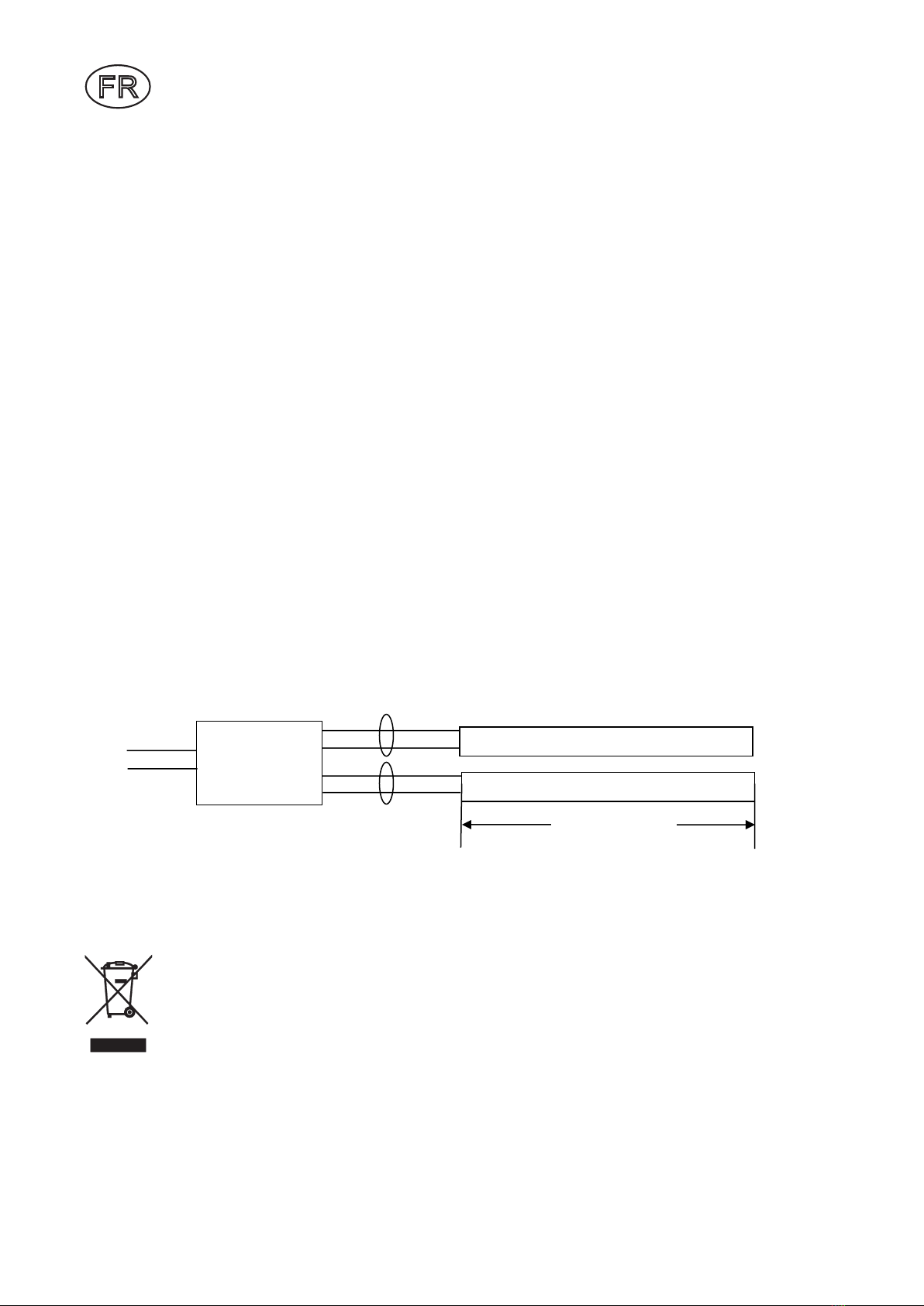

Schéma 1 : Installation ordinaire avec driver 50W et EN-ST100 de 10 m
240V ~ 50Hz
EN-ST100
EN-ST100
AU-LED5012CV
Driver de LED à
tension constante
12V CC
12V CC
10 m maximum
sur une longueur
