Entes ENT-SC-225 User manual
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static ContactorENT-SC-225S/25 - Statik Kontaktör /Static Contactor
1
Statik Kontaktör
Static Contactor
ENT-SC-225/250
ENT-SC-225S/250S
www.entes.com.tr A7919/Rev.4
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
2
İçindekiler / Contents
Genel Bilgiler ................................................................................................................. 3
Güvenlik Uyarıları.......................................................................................................... 4
1.Giriş.............................................................................................................................. 6
1.1 Genel Özellikler ................................................................................................................................. 6
1.2 Teknik Özellikler ................................................................................................................................ 7
1.3 Cihaz Boyutları................................................................................................................................... 8
1.4 Cihaz Donanımı................................................................................................................................. 8
1.5 Statik Kontaktör Pano içi Yerleşimi............................................................................................. 9
1.6 Cihaz Ön Panel................................................................................................................................... 9
1.7 Cihaz Klemens Sac Gösterimi...................................................................................................... 10
1.9 Cihaz Led Göstergesi....................................................................................................................... 10
1.10 Mekanik bağlantı............................................................................................................................ 11
1.11 Elektriksel bağlantı ........................................................................................................................ 12
2. Cihaz Çalışma Prensibi .............................................................................................. 13
2.1 Cihaz Kongürasyon (SC-225S/250S için)................................................................................ 13
2.2 Cihaz Sorun Giderme ...................................................................................................................... 15
3. Bakım.......................................................................................................................... 15
4. Garanti Şartları .......................................................................................................... 16
5.Uygunluk Bilgileri....................................................................................................... 16
ENT-SC-225/250/225S/250S Static Contactor ............................................................. 17
Safety Requirements..................................................................................................... 17
Warnings ........................................................................................................................ 17
Warranty Terms.............................................................................................................. 18
1 Introduction................................................................................................................ 19
1.1 Places of Use....................................................................................................................................... 19
1.2 General Specications.................................................................................................................... 19
1.3 Technical Specications ................................................................................................................. 20
1.4 Compliance with standards.......................................................................................................... 21
1.5 Front/side/rear panel ...................................................................................................................... 21
2 Using the device ......................................................................................................... 23
2.1 Package content ............................................................................................................................... 23
2.2 Operating the device ...................................................................................................................... 23
2.3 Installation .......................................................................................................................................... 24
2.4 Electrical connection....................................................................................................................... 26
2.5 Inputs and Outputs.......................................................................................................................... 27
3 Conguration (for SC-225S/250S)............................................................................. 27
3.1 Usage and Settings.......................................................................................................................... 27
3.2 Coil Table.............................................................................................................................................. 28
4 Troubleshooting ......................................................................................................... 28
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
3
Genel Bilgiler
ENTES ENT-SC-225/250/225S/250S serisi statik kontaktörler, reaktif kompanzasyon
panolarında kullanılmak üzere tasarlanmış, tristör bazlı bir teknoloji ürünüdür. Statik
Kontaktörler, yüklerin hızlı bir şekilde devreye girip çıktığı işletmelerde kullanılır. SC serisi
statik kontaktör kullanımıyla kondansatörler, 1 periyotluk (20ms) süre içinde devreye alınıp
çıkartılabilmektedir. Böylelikle hızlı değişen reaktif yüklerin kompanzasyonunda sisteminizi
senkron bir şekilde çalışmasını sağlar ( 1 periyotluk süre 50Hz için 20mS dir ).
Sessiz çalışma, hızlı anahtarlama ve anahtarlama ömrü ile elektromekanik kontaktörlere oranla
önemli avantajlar sunar.
Bu sayede asansör, vinç, gibi yük büyüklüğünün nispeten değişken olduğu uygulamalar için
idealdir.
Statik kontaktörler , hızlı değişen reaktif yüklerin kompanzasyonunda ve hastane, os gibi
elektriksel gürültüye duyarlı cihazların bulunduğu ortamlar için ideal çözüm sunarlar.
Bu kılavuzun telif hakları saklı olup, herhangi bir bölümünün ya da içeriğinin izinsiz
olarak kullanılması yasaktır.
ENTES SC-225/250/225S/250S ürünlerinin devreye alınması ve işletilmesinden önce
bu kılavuzu dikkatlice okuyunuz ve uygulayınız. Verilen bilgiler, kurulumda ve kullanımda
meydana gelebilecek sorunların önüne geçilmesi için önemlidir.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
4
Güvenlik Uyarıları
• Cihazın montajı, devreye alınması, bakımı ve işletilmesi konusunda uzman ve yetkili kişiler
tarafından yapılmalıdır. Talimatlara uyulmaması durumunda oluşabilecek zararlardan üretici
rma sorumlu değildir.
• Taşıma esnasında hasar görmüş cihazın montajını gerçekleştirmeyiniz. İlgili Satış Temsilciniz
ile irtibata geçiniz.
• Cihazınızın içini açmayınız ve müdahalede bulunmayınız. Ürünün içinde kullanıcıların
müdahale edebileceği parça yoktur. Cihazın arızalanması durumunda hızlı bir şekilde yetkili
rma ile irtibata geçiniz.
• Cihaz üzerinde çalışmadan önce mutlaka enerjiyi kesiniz.
• Cihaz gövdesini mutlaka topraklayınız.
• Cihazı düşük gerilimde çalıştırmayınız.
• Bu cihazı kullanım kılavuzunda açıklanan amacın dışında farklı bir amaç için kullanmayınız.
• Cihazın terminal vidaları iyice sıkılmalıdır. Isınan kablonun gevşeyip çıkması durumunda
istenmeyen elektrik kazaları yaşanabilir.
• Harmonik ltre reaktörü bulunmayan standart kompanzasyon sistemlerinde güç hatlarına
seri akım sınırlama reaktörü konulmalıdır.
• Cihazın yardımcı besleme ve güç bağlantılarını sigorta üzerinden besleyiniz. Güç
bağlantılarındaki sigorta çok hızlı tipte olmalıdır. Seçilen sigorta bu kılavuzda belirtilen
değerlerde seçiniz. Aynı sigorta üzerinden birden fazla cihaz kesinlikle beslenemez.
• Cihazın güç terminallerine, cihazla birlikte verilen terminal kapaklarını aşağıdaki şekilde
takınız.
• Terminal kapağını yerine oturttuktan sonra cihaza doğru iterek iyice yerleşmesini sağlayınız.
• Cihaza enerji vermeden önce bağlantıları kontrol ediniz.
• Cihaz enerji altındayken terminallere dokunmayınız.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
5
Uyarı: Kompanzasyon sistemi kapasiteleri devrede değilken de cihazın güç
terminallerindehayatitehlikeyaratabilecekseviyedegerilimlerbulunabileceğini
düşünerek güvenlik tedbirlerinizi alınız.
Uyarı: Sistemin enerjisini tamamen kestikten sonra kapasiteler üzerinde kalan
şarj hayati tehlike oluşturabilecek seviyelerde bulunabilir. Bu nedenle
kapasiteler tamamen deşarj olmadan cihaza müdahale etmeyiniz.
Kullanım süresince kontaktörlerde bazı arızalarla karşılaşılabilir. Bu sorunların nedeni,
Kontaktörlerin doğru seçilmemesi olabileceği gibi, bunların kullanıldıkları işletmede şartların
ağırlaşmasından da kaynaklanabilir. Bu yüzden sisteme ve işletmenin bulunduğu ortama göre
doğru kontaktör seçilmelidir.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
6
1.Giriş
1.1 Genel Özellikler
ENTES SC-225/250/225S/250S kontaktörleri, ENTES Reaktif röleler ile uyumludur. ENTES
kontaktör serisi aşağıdaki avantajları ile öne çıkar:
√ Hızlı anahtarlama: 20ms den kısa tepki süresi
√ RS-485 ile tetikleme (SC-225S/250S için)
√ Reaktör termik girişi
√ Termal koruma
√ Uyarı LED göstergeleri
√ Uzun anahtarlama ömrü
√ Kolay montaj
√ Sessiz çalışma- Elektromekanik gürültü oluşturmaz
ENTES kontaktörler serisi, Hastaneler, Oteller, Kritik yüklerin bulunduğu kuruluşlar, Sanayi, Ani
reaktif yük üreten tesisler, Kamu kuruluşları gibi geniş kullanım alanına sahiptirler.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
7
1.2 Teknik ÖzelliklerENT-SC-225 ENT-SC-225S ENT-SC-250 ENT-SC-250S
Yardımcı Besleme 230V
Anahtarlayıcı Eleman Adedi 2
Maksimum Kondansatör
Gücü (trifaze) 25 kVAr 50 kVAr
Nominal Çalışma Gerilimi 400 V(L-L)
Maksimum Çalışma Gerilimi 480 V(L-L)
Maksimum Anlık Gerilimi 2200 V
Nominal Çalışma Frekansı 45Hz / 65Hz
Nominal Çalışma Akımı 36 A 72 A
Güç Bağlantı Sigortası
Değeri 63 A 125 A
Kablo Kesiti 25 mm2
Tipik Gerilim Düşümü
(iletimde) 1,12 V
Maksimum Güç Tüketimi
(açık devre ) 10 W
Tetikleme Sinyali 5-30 VDC
Anahtarlama Süresi (maks.) 20 ms
Tetik Giriş Empedansı 2 KOhm
Çalışma Sıcaklık Aralığı -10°C ile +55°C arası
Göstergeler 4 LED
Soğutma Şekli Doğal hava akımı Fan
Sıcaklık Koruma Girişi EVET
Sıcaklık Koruması 100˚C soğutucu
Boyutlar ( YxGxD ) 273,7x119 x 168 mm
Ağırlık 3,130 kg. 3,460 kg.
Haberleşme - RS-485 Modbus
RTU -RS-485 Modbus
RTU
Hız - 9600 - 9600
Parity - No - No
Data - 8 - 8
Stop -1-1
Adres - 1-247 dip switch ile
ayarlanır -1-247 dip switch ile
ayarlanır
Tablo 1: Teknik Özellikler
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
8

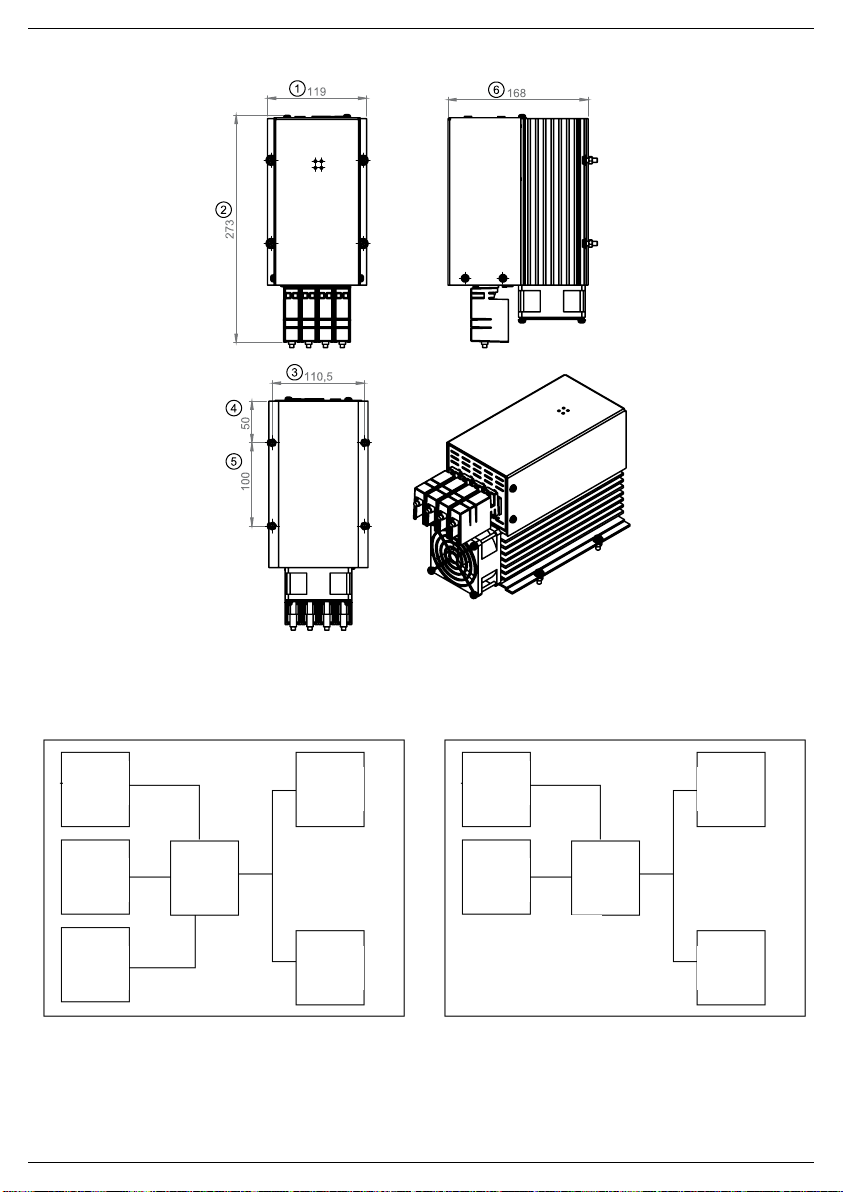

1.3 Cihaz Boyutları
Şekil 1: Statik Kontaktör Boyutları
1.4 Cihaz Donanımı
Tetikleme Tetikleme
Besleme Besleme
CPU CPU
RS-485 RS-485
Tristör
Modülü
Tristör
Modülü
Tristör
Modülü
Tristör
Modülü
Şekil 2: SC-225S/250S SC-225/250 Blok Şeması
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
9

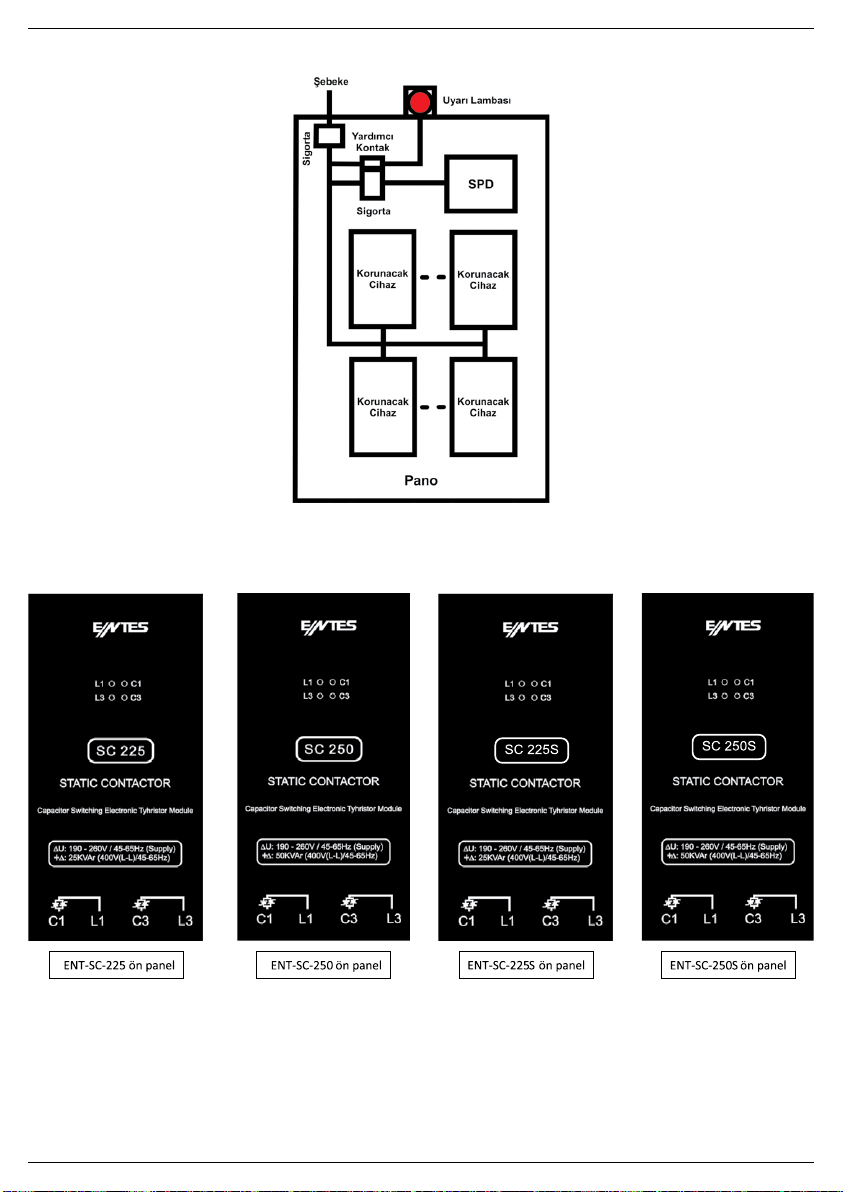

1.5 Statik Kontaktör Pano içi Yerleşimi
Şekil 3: Statik Kontaktör Pano İçi Yerleşimi
1.6 Cihaz Ön Panel
Şekil 4: Statik Kontaktör Ön Panel İzlenimi
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
10

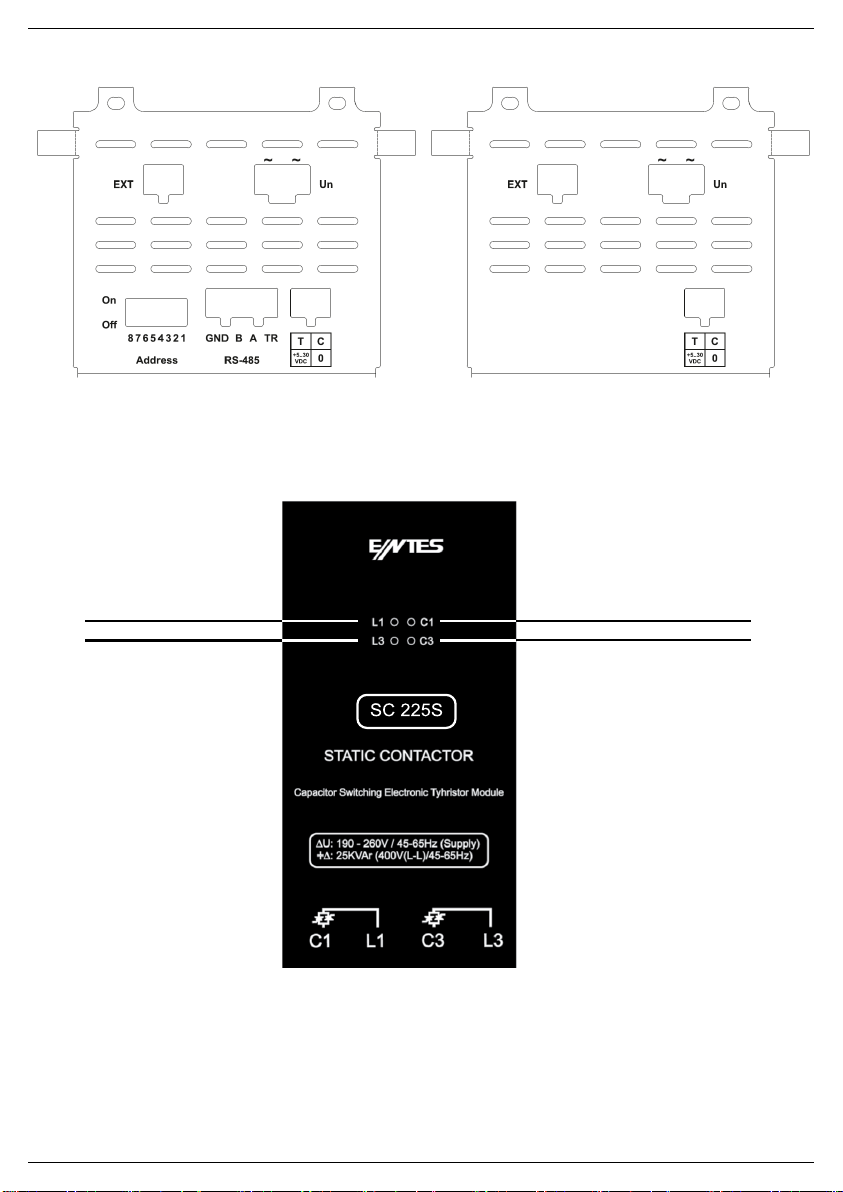

1.7 Cihaz Klemens Sac Gösterimi
Şekil 5: SC-225S/250S Klemens Sac Bilgileri - SC-225/250 Klemens Sac Bilgileri
1.9 Cihaz Led Göstergesi
1- L1 faz geriliminin
kabul edilebilir
seviyede olduğunu
gösterir.
2- L3 faz geriliminin
kabul edilebilir
seviyede olduğunu
gösterir.
4- C3 kapasitesinin
devrede olduğunu
gösterir.
3- C1 kapasitesinin
devrede olduğunu
gösterir.
Şekil6:StatikKontaktörLEDGöstergesi
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
11
1.10 Mekanik bağlantı

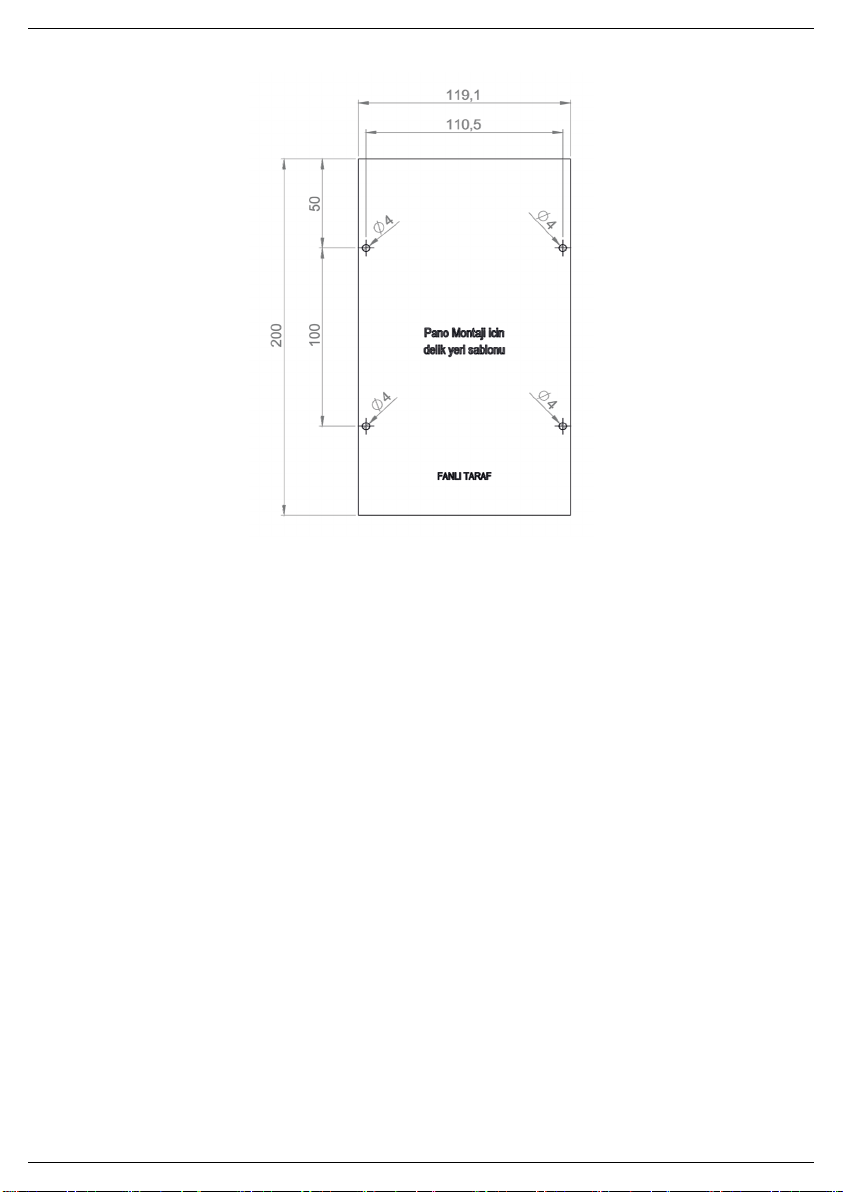

Şekil 7: Statik Kontaktör Mekanik Bağlantı Şablonu
Cihazınızın mekanik bağlantılarını gerçekleştirmek için aşağıda yer alan adımları
sırasıyla takip ediniz.
1. Pano delikleri için pano montaj şablonunu kullanınız.
2. Etkin soğutma için alttan ve üstten en az 10cm açıklık bırakınız.
3. Panoya montaj için 4 adet metrik-5 Cıvata kullanınız.
4. Topraklama işaretinin bulunduğu vidaya topraklama kablosunu bağlayınız.
5. Güç kablolarını pabuç kullanarak bağlayınız.
6. Klemens kapaklarını yerine oturtunuz.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
12
1.11 Elektriksel bağlantı

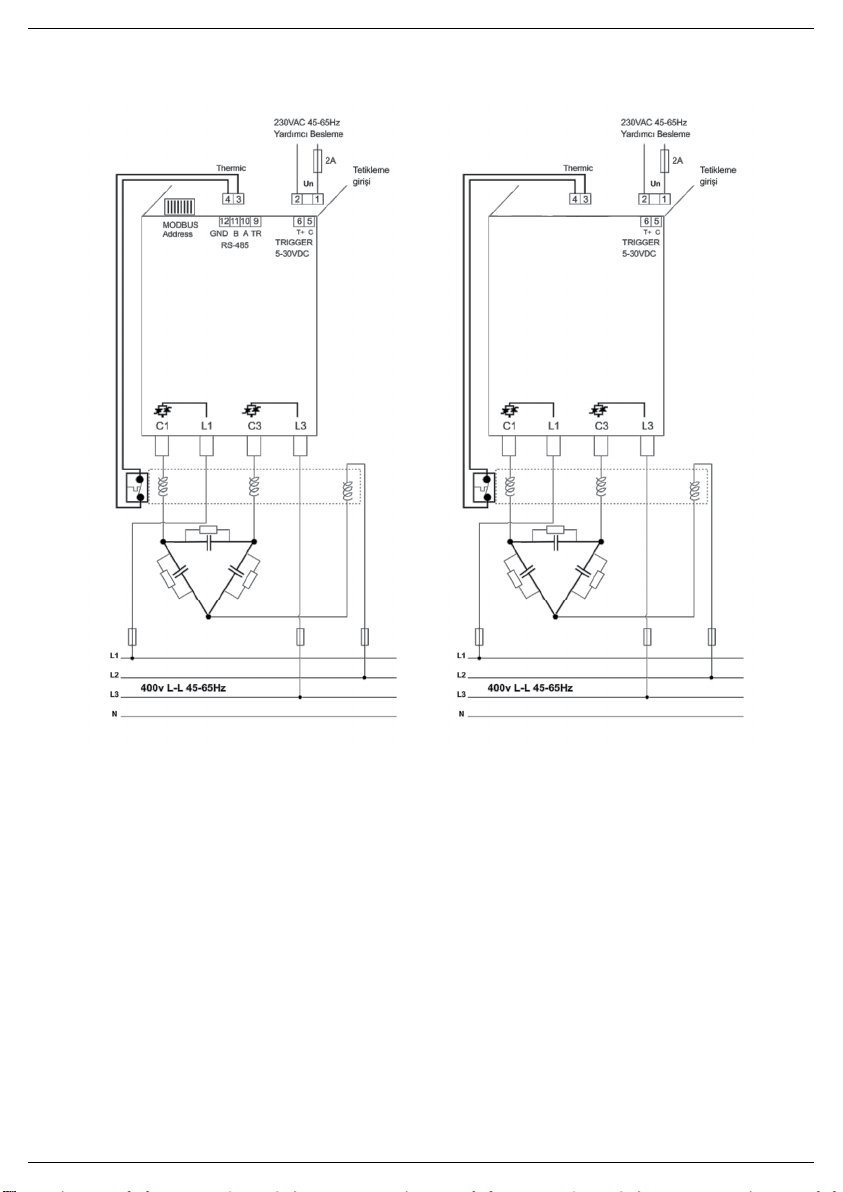

Şekil 8: SC-225S/250S SC-225/250
Elektriksel Bağlantı Şeması
EXT: Harici termiği bağlayınız.
Tetikleme girişleri: 5-30VDC gerilimle kapasiteleri devreye almak için kullanılır.
RS-485: Cihazı MODBUS-RTU protokolüyle kontrol etmek için kullanılır.
Yardımcı Besleme: Cihazın besleme gerilimlerini bağlayınız.
C1,C3: Kapasiteleri bağlayınız.
L1,L3: Fazları bağlayınız.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
13
2. Cihaz Çalışma Prensibi
Statik kontaktör, ModBus üzerinden ya da dc tetikleme girişleri vasıtasıyla reaktif güç kontrol
rölesinden aldığı emirle tristör modüllerini devreye alır. Bu devreye alma işlemini kapasite
üzerindeki gerilimle kapasitenin bağlı olduğu faz/fazların gerilimleri eşit olduğu anda yaparak
kapasitenin devreye alınması anında akımın çok küçük olmasını sağlar. Bu sayede kapasiteler
çok kısa sürelerde devreye alınıp çıkarılabilir. Röleden devreye alma emri gelince, kapasite
1 periyot içinde devreye alınabilir. Kapasiteler devrede değilken, bağlı oldukları faz/fazların
geriliminin tepe değerinde şarjlı halde tutulurlar. Bu sıfır geçişinin sinüs dalgasında eğimin en
az olduğu noktaya rastlamasını sağlar. Herhangi bir nedenle kapasite gerilimi, tepe değerden
de yüksek bir noktada kalırsa(reaktörler buna neden olabilir) eşitlenme olamayacağı için
tetikleme tepe noktasında yapılır.
Cihaz içerisinde termik koruma vardır. Sıcaklık belli bir değeri geçtiğinde kapasiteler
bırakılır. Ayrıca dışarıdan termik bağlanabilir. Bu termikle cihaz alarm durumuna geçirilerek
kapasiteler devreden çıkartılabilir. Örneğin reaktör termiğini buraya bağlayabilirsiniz. Bu giriş
izolasyonludur.
SSC-225/225S: 25 KVAR ve SC-250/250S: 50 KVAR 2 Tristörlü kontaktörler yalnız üçgen bağlı
kondansatörler için kullanılabilir.
2.1 Cihaz Kongürasyon (SC-225S/250S için)
Cihaz adresi, cihaz üzerinde bulunan 8’li dip switch ile 1-247 aralığında ayarlanabilir.
1.Switch 2.Switch 3.Switch 4.Switch 5.Switch 6.Switch 7.Switch 8.Switch
ON 1 2 4 8 16 32 64 128
OFF00000000
Tablo 2: Switch Durumları
8 switchden her birinin yukarıdaki tabloda verilen değeri vardır. Adres ON konumunda olan
switchlerin yukarıdaki tabloda gösterilen değerlerinin toplamıdır. Adres olarak 0 verilmişse
cihaz modbus ile tetiklenemez ancak dc gerilimle tetiklenebilir. 248…255 arasında bir
adres verildiğinde ise, cihaz tetiklemelere tepki vermez ve kondansatörleri devreden çıkarır.
Aşağıdaki tabloda bazı örnek adres değerleri için switch konumlarının nasıl olması gerektiği
verilmiştir.
1.Switch 2.Switch 3.Switch 4.Switch 5.Switch 6.Switch 7.Switch 8.Switch
1 ON OFF OFF OFF OFF OFF OFF OFF
2 OFF ON OFF OFF OFF OFF OFF OFF
3 ON ON OFF OFF OFF OFF OFF OFF
23 0N ON ON OFF 0N OFF OFF OFF
247 0N 0N 0N OFF 0N 0N 0N 0N
Tablo 3: Örnek Switch
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
14
Tabloda
3 = 1+2
23 = 1+2+4+16
247 = 1+2+4+16+32+64+128 şeklinde switch değerleri toplanarak adreslerin
oluşturulabileceği görülüyor.
Coil Tablosu
ADRES(HEX) COIL R/W
0000-03DA TETİKLEME R/W
0400 TETIK R
0401 1. KANAL ON/OFF R
0402 3. KANAL ON/OFF R
0403 L1 VAR R
0404 L3 VAR R
0405 TERMIK1 R
0406 TERMIK3 R
0407 HARICI TERMIK R
0408 HARİCİ TETİK R
Tablo 4: SC-225S/SC-250S Coil Tablosu
Tetikleme adresi = (cihaz adresi – 1) * 4 dür. Yani 1. adresteki cihazın tetiklenmesi için 0
adresindeki coil 1 yapılmalıdır. 2 Kanallı modellerde kanallar ayrı ayrı tetiklenememektedir.
Cihazın fonksiyonları yukarıdaki tabloda adresleri verilmiş olan coiller vasıtasıyla kullanılır.
Tetikleme coilleri 1 hatta bulunabilecek 247 adet 3 kanallı cihazın tüm kanallarını kapsayacak
şekilde 0000-03DA adres aralığına yayılmıştır. Her bir cihaz için 4 adet coil ayrılmıştır. Bunlardan
ilk 3’ü 3 kanal içindir. 4. ise boş bırakılmıştır. 2 kanallı modellerde 2. kanalın coili de işlevsizdir.
Bu sayede tek broadcast mesajı kullanılarak tüm cihazların kanallarının tetiklenmesi veya
devre dışı bırakılma işi birbirinden bağımsız olarak yapılabilmektedir. Yani aynı mesajda bazı
kapasiteler devreye alınırken bazıları da aynı anda devreden çıkarılabilmektedir. Diğer coillere
bu şekilde ulaşılamaz. Tetikleme adresleri; (cihaz adresi - 1) * 4 + faz_no -1 şeklinde hesaplanır.
Sözgelimi 4 nolu cihazın L2 fazını devreye almak için; (4 – 1) * 4 + 2 - 1 = 12, 1 nolu cihazın L1
fazı için (1 – 1) * 4 + 1 – 1 = 0, 247 nolu cihazın L3 fazı için (247 – 1) * 4 + 3 – 1 = 986 (0x03DA)
adresindeki coil 1 yapılmalıdır.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
15
2.2 Cihaz Sorun Giderme
Yanlış bağlantılar, aşırı akım ve gerilim harmonikleri, belirtilen değer dışında gerilim
uygulanması ve çıkışların aşırı yüklenmesi/kısa devre edilmesi cihazınıza zarar verebilir.
Cihazınızın verimli çalışması için:
Cihazınıza uygun kablolar kullandığınızdan emin olunuz.
Ortam sıcaklığının belirtilen maksimum çalışma ortam sıcaklığının üstüne çıkmayacağından
emin olunuz.
Cihazın ön panelindeki kırmızı ledler (C1, C3) yanıp söndüğünde, röleden devreye alma emri
geldiği ancak herhangi bir nedenle devreye alma işleminin gerçekleştirilemediği anlaşılır. Bu
durumda cihazın enerjisi derhal kesilerek hatanın nedenine göre gerekli kontroller yapılmalıdır.
Bu nedenler ledlerin yanma durumlarına göre şöyledir:
Yeşil ledler (L1, L3) yanıyorsa; harici termik hatası,
Yeşil ledler (L1, L3) yanmıyorsa; ledi yanmayan kanalın gerilim hatası,
Yeşil ledler (L1, L3) yanıp sönüyorsa; cihazın iç sıcaklık hatasıdır.
3. Bakım
İşletmelerde sık rastlanan arıza şekilleri aşağıdaki gibidir;
Kontaktörün çalışma ortamının kirliliği (toz, nem), kontaktörün çalışmasını olumsuz etkiler. Bu
olumsuz koşulları ortadan kaldırmak için ,kontaktör iyi muhafaza edilmelidir.
Cihazınızı su ve nemden uzak tutunuz. Cihazınızın bakımını yapmadan önce cihazınızın
elektriksel bağlantılarını kesiniz ve sadece kuru bir bezle yüzeysel temizliğini yapınız. Su,
kimyasal çözücü gibi maddeleri cihazınızdan uzak tutunuz.
Cihazınızı toza maruz bırakmayınız. Toz birikimi cihazın soğuma süresine etkide bulunacağı
gibi cihazınıza zararda verecektir.
Yetkili teknik personel tarafından yılda 1 kez periyodik olarak kablo bağlantılarının kontrol
edilmesi tavsiye edilmektedir. Kullanıcının kendi yapabileceği her hangi bir bakım ve onarım
işlemi yoktur.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
16
4. Garanti Şartları
Cihazınız üretim hatalarına karşı 1 yıl süreyle garantilidir.
Cihazınızla ilgili her türlü servis hizmeti için satıcınızla bağlantı kurunuz.
Bu kılavuzun bütünündeki talimatlara uyulmaması sonucu doğabilecek istenmeyen
durumlardan üretici rma hiç bir şekilde sorumlu tutulamaz.
Statik kontaktörlerin bağlı bulunduğu pano mutlak surette SPD-D cihazıyla darbe gerilimlerine
karşı korunmalıdır. Aksi takdirde garanti şartları geçerli olmayacaktır.
5.Uygunluk Bilgileri
ENTES SC-225/250/225S/250S kontaktörleri aşağıda belirtilen standarda uygunluk
göstermektedir.
TS EN 60947-4-3 Alçak gerilim anahtarlama düzeni ve kontrol düzeni - Bölüm 4-3: Kontaktörler
ve motor yol vericileri - Motor olmayan yükler için a.a. yarı iletken kontrol düzenleri ve
kontaktörler.
IEC 61000-6-2
IEC 61000-6-4
ENTES Elektronik Cihazlar İmalat ve Ticaret A.S.
Adr: Dudullu OSB; 1. Cadde; No:23 34776
Ümraniye - İSTANBUL / TÜRKİYE
Tel: +90 216 313 01 10 Faks: +90 216 314 16 15
Teknik Destek Çağrı Merkezi: +90 850 888 84 25 A7919/Rev.3
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
17
ENT-SC-225/250/225S/250S Static Contactor
Safety Requirements
Donotdismantlethedevice.Therearenouser-serviceableparts.
Denitelygroundthedevice.
!Warning:Pleasetakeappropriatesafetymeasuresconsideringthefactthat
theremaybelife-criticalvoltagesonthepowerterminalsofthedevice,even
whenthecompensationsystemcapacitiesarenotenabled.
!Warning:Afterthesystemhasbeencompletelyde-energised,thecharge
remainingonthecapacitiesmightbelife-threatening.Forthisreason,donot
intervenewiththedeviceuntilthecapacitiesarecompletelydischarged.
• Usequicktypefusewhenestablishingtheauxiliarysupplyandpower
connectionsofthedevice.
• Fitthepowerterminals,andterminalcoversprovidedwiththedeviceasshown
below.
• Afterttingtheterminalcover,pushitdowntofullyseatit.
Warnings
• Pleasereadthismanualcarefullybeforecommissioningandoperatingthedevice.
• Onlyauthorisedpersonsshouldcommission,maintainandoperatethedevice.
• Donotoperatethedeviceatlowvoltages.
• Donotusethisdeviceforpurposesotherthanitsintendedpurpose.
• Wipethedeviceonlywithadrycloth.Waterandsolventsmayharmthedevice.
• Beforeoperatingthedevice,makesurethatallterminalconnectionsarecorrect.
• Acurrentlimitingreactormustbeinstalledatthepowerlinesinthestandard
compensationsystemsthatdonothaveaharmoniclterreactor.
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
18
Warranty Terms
Thedeviceiscoveredbya1-yearwarrantyagainstmanufacturingdefects.
Pleasecontactyourdealerforallserviceoperationsofyourdevice.
Themanufacturercannotbeheldresponsibleforunwantedsituationsresultingfrom
failuretofollowtheinstructionsinthismanual.
Thepaneltowhichthestaticcontactorsareconnectedmustdenitelybeprotected
againstimpulsevoltageswithaSPD-Ddevice.Otherwise,thewarrantywillbevoid.
Network
Panel
Warning Light
Auxlilary
Contact
Fuse
Fuse
SPD-D
Device to
be
Protected
Device to
be
Protected
Device to
be
Protected
Device to
be
Protected
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
19
1 Introduction
1.1 Places of Use
Togiverespondtorapidlychangeofcapacitiveloadrequirementsrelatedtoeective
PFCinareaswherereactivepowerrate,withthestaticcontactor,specialreactive
powercompensationcapacitiescanbeenabled/disabledin1period.Thus,loadsthat
areswitchedon/oinquiteshortperiods,suchaspointweldingmachines,canbe
compensatedeciently.
Note:1periodis20mSfor50Hz.
1.2 General Specications
• Responsetimelessthan20ms
• TriggeringwithRS-485(forSC-225S/250S)
• Reactorthermalinput
• Thermalprotection
• WarningLEDs
• Longservicelife
• Quietoperation
• Easyinstallation
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor
20
1.3 Technical Specications
ENT-SC-225 ENT-SC-225S ENT-SC-250 ENT-SC-250S
Aux Supply 230V
Switching component
amount 2
Maximum Capacitor
Power(3 Phase) 25 kVAr 50 kVAr
Nominal Operating voltage 400 V(L-L)
Maximum Operating
voltage 480 V(L-L)
Maximum ınstant voltage 2200 V
Nomşnal Operating
frequency 45Hz / 65Hz
Nominal Operating current 36 A 72 A
Cable dimension 25 mm2
Typical Voltage
Drop(transmition) 1,12 V
Maximum power
consumption 10 W
Trigger voltage 5-30 VDC
Maximum switchibg time 20 ms
Trigger input empedance 2 KOhm
Operating temperature -10°C to +55°C
Display 4 LED
Ventilation type Natural ventilation Fan
Temperature protect input YES
Tepmperature protection 100˚C cooler
Dimentions 273,7x119 x 168 mm
Weight 3,130 kg. 3,460 kg.
Communication -RS-485 Modbus
RTU -RS-485 Modbus
RTU
Speed - 9600 - 9600
Parity No - No - No
Data 8 - 8 - 8
Stop 1 - 1 - 1
Adres -Set by dip switch 1
to 247 -Set by dip switch 1
to 247
This manual suits for next models
3
Table of contents
Languages:
