Espina XTP121 User manual

XTP121
LUMILINKO
Käyttöohje
Alkuperäisten käyttöohjeiden käännös
HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia
annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten.
Maahantuoja:
ISOJOEN KONEHALLI OY
Keskustie 26, 61850 Kauhajoki As, Suomi
Puh. 020 1323 232, Fax [phone]
www.ikh.fi
XTP122

SISÄLLYSLUETTELO
Johdanto
Tekniset tiedot
Ympäristö
Symbolit
Turvallisuus
Yleiset turvallisuusohjeet
Erikoisturvamääräykset

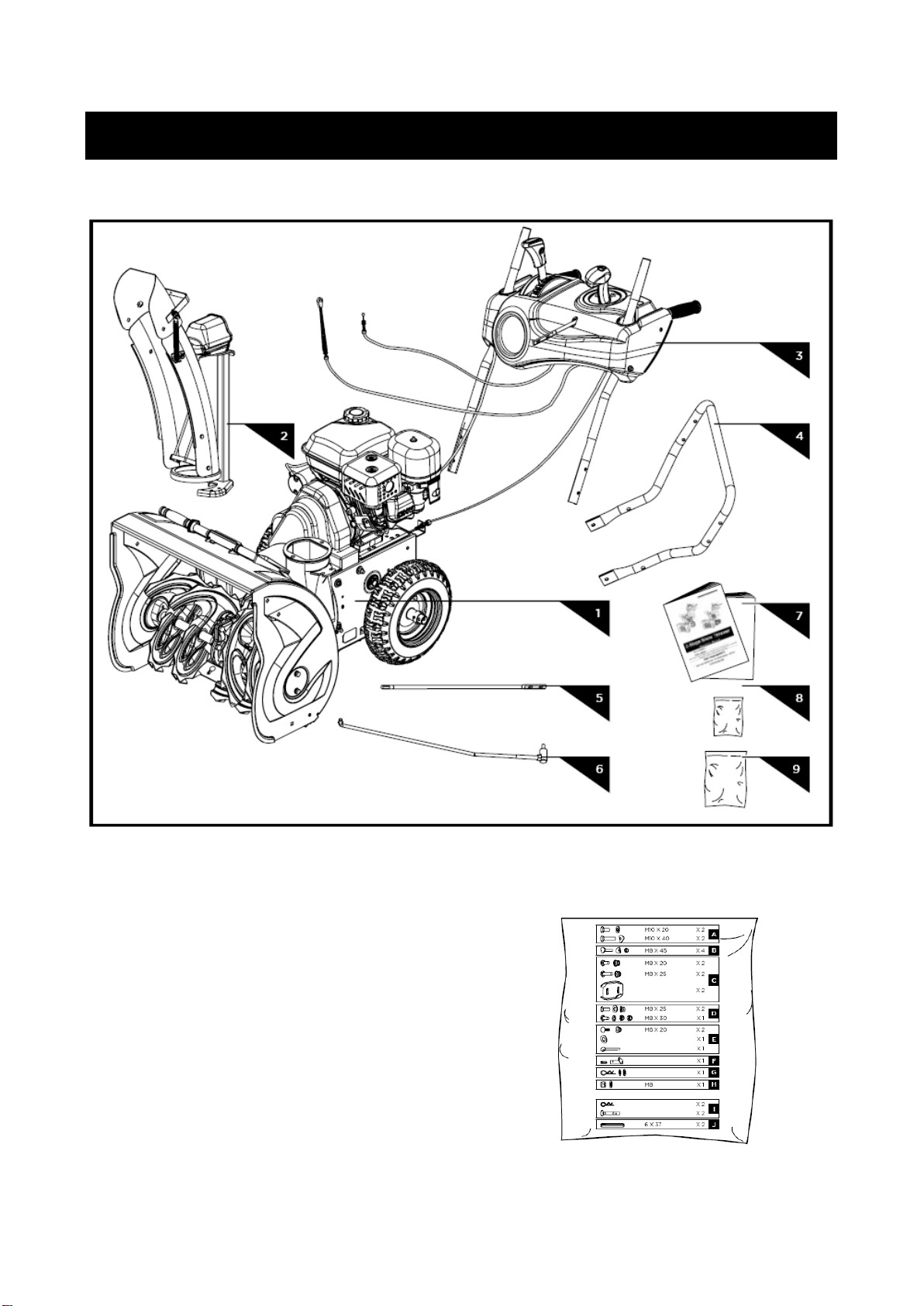

Toimituksen sisältö
Kokoonpano
Opettele tuntemaan koneesi
Ominaisuudet ja ohjaimet
Säädöt
Käyttö
Vapaapyöräveto ja itseveto
Moottorin käynnistys ja sammutus
Linkoamisen vihjeet
Siirtäminen
Kuljetus
Ylläpito
Moottori
Voitelu
Akku
Varastointi käyttökauden jälkeen
Huolto
Hihnan vaihto
Kitkapyörän vaihto
Akun lataus
Vianetsintä
Nämä käyttöohjeet kattavat monta lumi-
linkomallia. Kaikissa lumilingoissa ei ole
kaikkia mainittuja varusteita.
JOHDANTO
Uusi lumilinkosi tulee täyttämään kaikki odotukse-
si. Se on valmistettu tiukkojen laatuvaatimusten
mukaan ja täyttää kaikki suorituskykykriteerit. Se
on helppo ja turvallinen käyttää ja oikein hoidet-
tuna se toimii luotettavasti vuosikausia.
Lue tämä käyttöohje huolellisesti ennen
lumilingon käyttöä. Noudata erityisen tar-
kasti varoituksia ja huomautuksia.
Lumilingon monipuoliset toiminnot tekevät työstäsi
nopeamman ja helpomman. Turvallisuus, suori-
tuskyky ja luotettavuus ovat olleet etusijalla tämän
koneen kehittämisessä, mikä tekee siitä helposti
huollettavan ja käytettävän.
Moottorin valmistaja on vastuussa kaikista
moottoriin liittyvistä aiheista, kuten suorituskyky,
nimellisteho, tekniset tiedot, takuu ja huolto. Katso
lisätietoja koneen mukana toimitetusta moottorin
valmistajan käyttöohjeesta (englanninkielinen).
Tekniset tiedot
Malli XTP121
Moottorityyppi 4-tahtimoottori 11hv
Sylinteritilavuus 337cm3
Polttoaine lyijytön bensiini (vähintään
98 oktaania)
Polttoainesäiliön tilavuus 5,5L
Öljytyyppi 5W-30 tai 5W-40 (synteet-
tinen tai semisynteettinen)
Öljysäiliön tilavuus 1,0L
Vaihteet 6 eteen, 2 taakse
Työleveys 720mm
Työkorkeus 535mm
Max. linkousetäisyys 10m
Linkoussäde 180°
Veto pyöräveto
Pyöräkoko 15x5.00-6
Käynnistysmenetelmä sähköstartti 230V ja veto-
käynnistys
Paino 100kg
Malli XTP122
Moottorityyppi 4-tahtimoottori 11hv
Sylinteritilavuus 337cm3
Polttoaine lyijytön bensiini (vähintään
98 oktaania)
Polttoainesäiliön tilavuus 5,5L

Öljytyyppi 5W-30 tai 5W-40 (synteet-
tinen tai semisynteettinen)
Öljysäiliön tilavuus 1,0L
Vaihteet 6 eteen, 2 taakse
Työleveys 720mm
Työkorkeus 535mm
Max. linkousetäisyys 10m
Linkoussäde 180°
Veto telaveto
Käynnistysmenetelmä sähköstartti 230V ja veto-
käynnistys
Paino 111kg
YMPÄRISTÖ
Kierrätä tarpeettomat materiaalit
jätteenä hävittämisen sijaan. Kaikki
työkalut, letkut ja pakkausmateriaali
tulee lajitella, viedä kierrätyskes-
kukseen hävitettäväksi ympäris-
töystävällisellä tavalla.
SYMBOLIT
Koneen arvokilvessä voi olla symboleja. Nämä
edustavat tärkeitä tietoja tuotteesta tai ohjeita sen
käytöstä.
Lue nämä käyttöohjeet huolellisesti
ennen käyttöä.
Käytä silmiensuojainta.
Käytä kuulosuojausta.
Käytä turvajalkineita.
On kiellettyä poistaa suojia tai peuka-
loida koneeseen kiinnitettyjä suoja- tai
turvalaitteita.
Älä koske kuumaan äänenvaimenti-
meen, vaihdelaatikkoon tai sylinteriin.
Älä tupakoi tai sytytä avotulta.
Pysy etäällä pyörivistä lumikierukoista.
Pidä kädet ja jalat etäällä laitteen syöt-
tö- ja poistoaukoista koneen ollessa
päällä.
Älä koskaan suuntaa lumisuihkua hen-
kilöitä tai esineitä kohti.
Sammuta moottori, poista avain ja lue
käyttöohjeet ennen korjausten tai sää-
töjen suorittamista.
Käytä aina puhdistustyökalua tu-
kosten poistamiseen. Älä koskaan
tee tätä käsin.
Pidä sivulliset kaukana koneesta.
Sammuta moottori ja poista vir-
ta-avain ennen kuin poistut käyttäjän
paikalta.
TURVALLISUUS
Yleiset turvallisuusohjeet
Opettele tuntemaan koneesi
Vain oikein koulutettu aikuinen saa käyttää ko-
netta, ei koskaan lapset.
On tärkeää, että luet käyttöohjeen ja ymmärrät
sen sisällön ja koneeseen kiinnitettyjen tarrojen
merkityksen. Opettele sen käyttösovellukset ja
-rajoitukset sekä sen käyttöön liittyvät mahdolliset
vaaratekijät.
Tutustu kaikkiin hallintalaitteisiin ja niiden toimin-
taan. Opettele, kuinka kone sammutetaan ja hal-
lintalaitteet kytketään nopeasti irti.
Lue ja ymmärrä kaikki ohjeet ja turvaohjeet lait-

teen mukana toimitetuissa Moottorin valmistajan
käyttöohjeessa (englanninkielinen). Älä käytä
konetta ennen kuin olet tutustunut Moottorin toi-
mintaan ja ylläpitoon ja tiedät miten onnettomuuk-
sia ja/tai omaisuusvahinkoja vältetään.
Työskentelyalue
Älä koskaan käynnistä tai käytä sahaa suljetussa
tilassa. Moottorin pakokaasu on vaarallisia, koska
se sisältää hiilimonoksidia, joka on hajutonta ja
tappavaa. Käytä konetta vain hyvin tuuletetussa
tilassa ulkona.
Älä koskaan käytä konetta, jos näkyvyys on huono
tai pimeällä.
Älä käytä konetta jyrkillä rinteillä.
Henkilöturvallisuus
Älä käytä konetta huumeiden, alkoholin tai lääk-
keiden vaikutuksen alaisena, jotka voivat vaikuttaa
suorituskykyysi.
Pukeudu laitteen käyttöön sopivalla tavalla. Käytä
pitkälahkeisia housuja, saappaita ja käsineitä. Älä
käytä löysiä vaatteita, shortseja tai koruja. Sido
pitkät hiukset olkapäiden yläpuolelle. Pidä hiukset,
vaatteet tai käsineet etäällä liikkuvista osista. Väl-
jät vaatteet, korut tai pitkät hiukset voivat tarttua
liikkuviin osiin.
Käytä turvalaitteita. Käytä aina silmiensuojainta.
Pölysuojuksen, kovan päänsuojaimen ja kuu-
losuojauksen käyttö vähentää vammariskiä.
Tarkasta kone ennen sen käynnistämistä. Pidä
suojat paikallaan ja hyvässä toimintakunnossa.
Varmista, että kaikki ruuvit ja mutterit jne. on ki-
ristetty tiukkaan. Kytke kaikki terä- ja käyttölaitteen
kytkimet irti ennen moottorin käynnistämistä.
Älä koskaan käytä konetta, kun se on korjauksen
tarpeessa tai huonossa mekaanisessa kunnossa.
Vaihda vahingoittuneet, puuttuvat tai vialliset osat
ennen koneen käyttöä. Tarkasta mahdolliset polt-
toainevuodot. Pidä kone turvallisessa käyttökun-
nossa.
Älä koskaan peukaloi turvalaitteita. Tarkasta nii-
den toiminta säännöllisesti.
Älä käytä konetta jos moottorin kaasuvipu ei toimi
kunnolla. Polttoainekäyttöinen kone, ota ei voi
hallita kaasuvivusta on vaarallinen ja se on vaih-
dettava.
Ota tavaksesi tarkastaa, että avaimet ja säätö-
avaimet on poistettu koneen alueelta ja itse ko-
neesta ennen sen käynnistystä. Koneen pyöri-
vään osaan jätetty työkalu voi johtaa henkilökoh-
taiseen tapaturmaan.
Pysyttele valppaana, tarkkaile mitä olet tekemäs-
sä ja käytä yleistä maalaisjärkeä koneen käytön
aikana.
Älä kurkottele liian pitkälle. Älä käytä konetta pal-
jain jaloin tai avosandaalit jalassa. Käytä jalkineita
jotka suojaavat jalkojasi ja joilla on tukeva astua
liukkaille pinnoille. Seiso tukevasti ja säilytä tasa-
paino vakaana. Siten voit paremmin hallita konetta
odottamattomissa tilanteissa.
Vältä tahatonta käynnistystä. Varmista, että kaa-
suvipu on pois päältä ennen koneen kuljettamista,
huoltoa tai ylläpitoa. Koneen kuljettaminen, huol-
taminen tai ylläpito kaasuvipu päällä voi johtaa
tapaturmiin.
Polttoaineen turvallinen käsittely
Polttoaine on erittäin syttyvää ja sen höyryt voivat
räjähtää syttyessään. Ole varovainen polttoaineen
käytön aikana vakavien tapaturmien välttämiseksi.
Kun polttoaine säiliö täytetään tai tyhjennetään,
käytä hyväksyttyä säiliötä hyvin tuuletetussa ti-
lassa. Älä tupakoi tai päästä kipinöitä, avotulia tai
muita sytytyslähteitä polttoaineen täyttöalueen
lähelle. Älä koskaan lisää polttoainetta sisätiloissa.

Pidä maadoitetut, johtavat esineet, kuten työkalut,
etäällä paljaista sähköosista ja -liitännöistä ki-
pinöinnin tai valokaaren välttämiseksi. Nämä voi-
vat sytyttää höyryt tai kaasut.
Pysäytä moottori ja anna sen jäähtyä ennen polt-
toainesäiliön täyttöä. Älä koskaan poista polttoai-
nesäiliön kantta äläkä lisää polttoainetta moottorin
ollessa käynnissä, tai silloin kun moottori on vielä
kuuma. Älä käytä konetta, jos tiedät polttoainejär-
jestelmässä olevan vuotoja.
Poista kone trukista tai perävaunusta ja lisää
polttoainetta vasta maassa. Jos tämä ei ole
mahdollista, lisää polttoainetta koneeseen mie-
luummin perävaunussa, jossa on siirrettävä säiliö,
mieluummin kuin polttoaineen annostelusuutti-
mella.
Irrota polttoainesäiliön korkki hitaasti säiliössä
olevan paineen vapauttamiseksi.
Pidä suutin koko ajan kosketuksessa polttoai-
nesäiliön reunaan tai säilön avausaukkoon, kun-
nes polttoaineen lisääminen on päättynyt. Älä
käytä suuttimen lukitus-avauslaitetta.
Älä koskaan ylitäytä polttoainesäiliötä. Älä täytä
säiliötä enempää kuin 1,2 cm täyttökaulan ala-
osan reunan alapuolelle, jotta polttoaineelle jää
tilaa laajentua moottorin kuumuudesta ja/tai au-
ringonpaisteesta johtuen.
Asenna polttoainesäiliön korkki ja pyyhi polttoai-
neroiskeet pois. Älä koskaan käytä yksikköä ilman
että polttoainesäiliön korkki on asennettu.
Vältä roiskuneen polttoaineen syttyminen. Jos
polttoainetta valuu ulos, älä yritä käynnistää
moottoria ennen kuin olet siirtänyt leikkurin kau-
emmaksi valuneesta polttoaineesta. Näin vältät
kipinöiden syntymisen ennen kuin bensiinihöyryt
ovat haihtuneet. Vakava tapaturman vaara on
olemassa, jos polttoainetta roiskuu päällesi tai
vaatteillesi ja ne syttyvät palamaan. Pese ihosi ja
vaihda vaatteet välittömästi.
Säilytä polttoainetta siihen tarkoitetuissa säiliössä.
Älä koskaan täytä säiliöitä ajoneuvon sisällä, tru-
kin päällä tai muoviverhoillun perävaunun kuor-
matilassa. Aseta säiliö aina maahan kauas ajo-
neuvosta ennen polttoaineen täyttöä.
Säilytä polttoainetta viileässä ja hyvin tuuletetussa
tilassa. Pidä polttoaine erossa kipinöistä, avotu-
lista ja muista syttymislähteistä.
Älä koskaan varastoi polttoainetta tai konetta,
jonka säiliössä on polttoainetta, jossa polttoaine-
höyryt voivat joutua kosketukseen avotulen, kipi-
nöiden tai sytytysliekin kuten tulipesän, veden-
lämmittimen, kuivausrummun tai kaasulaitteen
kanssa. Anna moottorin jäähtyä ennen laitteen
sulkemista varastoon.
Koneen käyttö ja hoito
Älä nosta tai kanna konetta moottorin ollessa
käynnissä.
Älä käytä konetta voimakeinoin. Käytä oikeita
koneita niille tarkoitettuihin tehtäviin. Työ sujuu
paremmin ja turvallisemmin koneelle suunnitellulla
nopeudella.
Älä muuta moottorin säätöasetuksia tai kierros-
nopeutta. Säätimet ohjaavat moottorin turvallista
maksimikäyttönopeutta.
Älä laita käsiäsi tai jalkojasi pyörivien osien lähelle
tai alle. Vältä koskettamista kuumaan polttoai-
neeseen, pakokaasuun ja kuumiin pintoihin. Älä
koske moottoriin tai äänenvaimentimeen. Nämä
osat tulevat erittäin kuumiksi käytön aikana. Ne
pysyvät kuumina lyhyen ajan moottorin sammut-
tamisen jälkeen. Anna moottorin jäähtyä ennen
huoltotoimintojen tai säätöjen suorittamista.
Mikäli ulkopuolinen kohde iskeytyy koneeseen,
sammuta moottori, irrota sytytystulpan johto, tar-

kasta kone läpikotaisin minkä tahansa vaurion
varalta ja korjaa vauriot ennen lumilingon uudel-
leen käynnistämistä ja sen käyttöä
Jos koneesta alkaa syntyä epätavallista ääntä tai
tärinää, sammuta moottori välittömästi, irrota sy-
tytystulpan johto ja tarkasta tämän syy. Epätaval-
linen melu tai tärinä viittaa yleensä ongelmaan.
Käytä vain valmistajan hyväksymiä oheislaitteita ja
lisävarusteita. Tämän laiminlyönti saattaa johtaa
vakaviin vammoihin.
Huolla konetta. Tarkista, että liikkuvat osat on
säädetty oikein eivätkä juutu kiinni tai ole särky-
neet. Tarkasta myös kaikki muut koneen toimin-
taan vaikuttavat olosuhteet. Jos kone on vahin-
goittunut, se on korjautettava ennen käyttöönottoa.
Useat onnettomuudet aiheutuvat huonosti huolle-
tuista koneesta.
Tulipalovaaran välttämiseksi pidä moottori, ää-
nenvaimennin puhtaana ruohosta, lehdistä, liialli-
sesta voiteluaineesta tai hiilijäämistä.
Älä koskaan ruiskuta konetta vedellä tai muilla
nesteillä. Pidä kahvat kuivana, puhtaana ja ras-
vattomina. Puhdista jokaisen käyttökerran jälkeen.
Huomioi polttoainetta, öljyä jne. koskevat jätteen-
käsittelylait ja määräykset ympäristön suojelemi-
seksi.
Säilytä konetta lasten ulottumattomissa äläkä
anna tottumattomien henkilöiden käyttää konetta.
Kone on vaarallinen tottumattomien käyttäjien
käsissä.
Huolto
Sammuta moottori ja varmista ennen koneen
puhdistusta, korjausta tai tarkastusta, että kaikki
liikkuvat osat ovat pysähtyneet. Varmista aina,
että moottorin kaasuvipu on pysäytysasennossa.
Irrota sytytystulpan johto ja laita se paikkaan,
jossa se ei joudu kosketuksiin sytytystulpan
kanssa tahattoman käynnistämisen estämiseksi.
Toimita kone huollettavaksi ammattikorjaajalle,
joka käyttää vain alkuperäisiä varaosia. Näin taa-
taan koneen turvallisuus.
Erikoisturvamääräykset
Älä käytä lumilinkoa ilman sopivaa talvivaatetusta.
Älä käytä konetta katolla.
Älä käytä konetta sisätiloissa, paitsi sen kuljetuk-
sen yhteydessä rakennuksesta sisään ja ulos.
Avaa ulko-ovet, pakokaasut ovat vaarallisia.
Tarkasta aina etäisyydet yläpuolella ja sivuilla
ennen käyttöä. Huomioi liikenne, kun konetta
käytetään kaduilla ja jalkakäytävillä.
Tarkasta työstettävä alue huolellisesti. Poista
kaikki ovimatot, sanomalehdet, kelkat, laudat,
johdot ja muut vieraat esineet työalueelta, joita
lumikierukka voisi singota ympärilleen. Tarkasta
heikot kohdat laitureilla, rampeilla tai lattioilla.
Suunnittele lumenpoistaminen välttääksesi sen
suuntautumista ihmisiä tai esineitä kohti.
Älä käytä ojien, kaivantojen tai penkereiden lä-
heltä. Kone voi äkillisesti kaatua, jos pyörät jou-
tuvat jyrkänteen tai kaivannon reunojen yli tai jos
reuna sortuu.
Pidä sivulliset, lapset ja lemmikit vähintään 23
metrin etäisyydellä. Jos sinua lähestytään, py-
säytä kone välittömästi.
Käytä maadoitettua kolmijohtimista jatkojohtoa ja
pistorasiaa kaikille sähkökäynnistysmoottoreilla
varustetuissa moottoreissa.
Tarkasta jarrun ja kytkimen toiminta säännöllisesti.
Säädä ja huolla tarvittaessa. Vetopyörien ja lumi-
kierukan liikkeen on pysähdyttävä nopeasti, kun
ohjausvivut vapautetaan.

Anna moottorin ja koneen jäähtyä ulkolämpötilaan
ennen lumitöiden aloittamista.
Tarkkaile piilossa olevia esteitä ja liikennettä.
Älä ylikuormita konetta yrittämällä lingota lunta
liian suurella nopeudella.
Älä linkoa lunta tarpeettoman korkealle.
Säädä lukikierukan kotelon korkeus sopivaksi,
jotta se ei osu soraan tai sepeliin. Ole erittäin va-
rovainen käytön aikana.
Noudata varovaisuutta välttääksesi liukastumasta
tai kaatumasta, etenkin vetäessäsi lumilinkoa
taaksepäin. Älä siirrä konetta suurella kuljetus-
nopeudella liukkaalla pinnalla. Katso aina alas ja
taaksesi ennen peruuttamista ja sen aikana.
Älä käytä konetta jyrkissä rinteissä. Älä puhdista
lunta rinteiden poikki. Vältä nopeita ja äkkinäisiä
liikkeitä rinteissä. Älä tee äkillisiä nopeuden tai
suunnan vaihtoja. Käytä alhaista nopeutta pysäh-
tymisten tai vaihtamisten välttämiseksi. Vältä
käynnistämistä tai pysähtymistä rinteessä. Älä
pysäköi konetta rinteeseen, ellei se ole täysin
välttämätöntä. Aseta vierintäesteet pyörien eteen,
kun pysäköit rinteeseen.
Kytke lumikierukka pois päältä kuljetuksen ajaksi
tai kun sitä ei käytetä.
Kytke kaikki hallintalaitteet irti ja sammuta moottori
aina ennen kuin poistut käyttöpaikalta (kahvojen
takaa). Odota, kunnes lumikierukka on täysin py-
sähtynyt ennen kuin puhdistat poistokourun tu-
koksia tai teet mitä tahansa säätöjä tai tarkastuk-
sia.
Käsikosketus poistokourun sisäpuolella olevan
pyörivien osien kanssa on yleisin lumilingoista
aiheutuva tapaturma. Älä puhdista poistokourua
moottorin käydessä. Sammuta moottori ennen
puhdistustöihin ryhtymistä ja seiso kahvojen ta-
kana, kunnes kaikki liikkuvat osat ovat pysähty-
neet. Älä koskaan laita kättäsi poisto- tai keräys-
aukkoihin. Käytä aina mukana tullutta puhdistus-
työkalua poistoaukon puhdistamiseen.

TOIMITUKSEN SISÄLTÖ
Lumilinko toimitetaan osittain asennettuna ja huolellisesti pakattuna laatikkoon. Kun osat on poistettu
laatikosta, sinulla tulisi olla:
Kaikki viittaukset oikeaan ja vasempaan ovat käyttäjän näkökulmasta katsottuna.
1. Lumilinkoyksikkö
2. Poistokouru
3. Kahvat
4.Alempi kahvavarsi
5. Pitkä poistokourun tanko
6. Vaihtotanko
7. Käyttöohje ja englanninkielinen moottorin ohje
8. Moottorilaitteiston pussi
9. Lumilingon laitteiston pussi, jossa

molemmalla puolella), suuntaa kaavinlevy ja
kiristä asennusruuvit.
4. Kiinnitä molemmat liukukengät lumikierukan
sivulevyihin ruuveilla ja muttereilla. Siirrä liu-
kukengät mahdollisimman alas. Varmista, että
molemmat liukukengät on säädetty tasaisesti.
Kiristä tiukkaan.

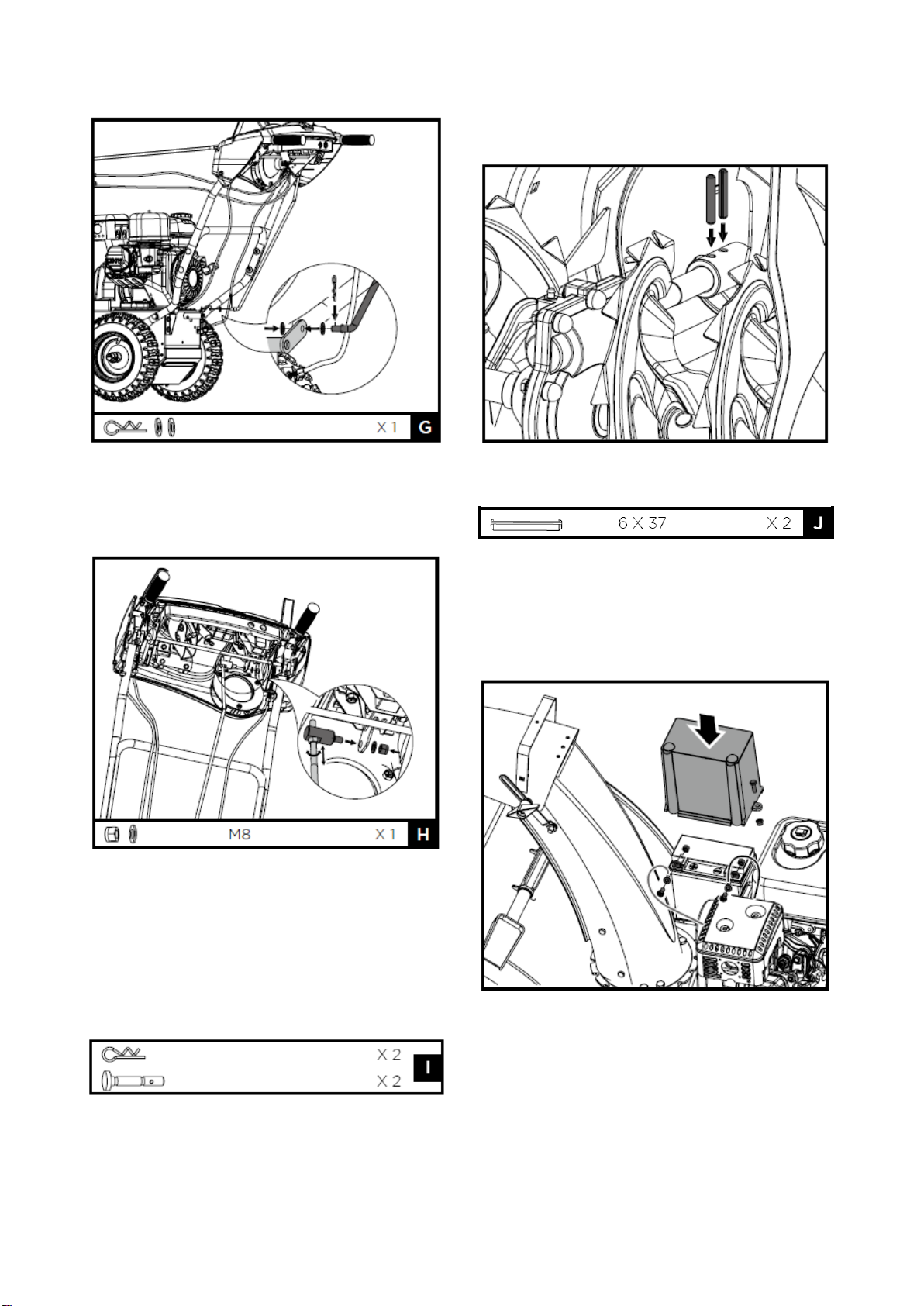

Poistokouru
1. Rasvaa poistokourun renkaan alaosa (jos
tämä ei ole rasvattu).
2. Asenna poistokouru lumikierukan kotelon
aukon päälle. Suuntaa poistokouru ja pylväs
pystyasentoon ja kiristä pylväs.
3. Liitä ohjauslevyn ohjauskaapelin silmukka
poistokourun ohjauslevyyn osoitetulla tavalla.
Kiristä tiukkaan. Silmukka on löysässä ola-
kepultissa.
4. Aseta kaapelikiinnike kaapelikannattimeen
poistokourussa.
5. Säädä ja kiristä vastamutteri.
6. Irrota hammaspyörän kansi irrottamalla kaksi
ST4.8X13 itsekiertyvää ruuvia.
7. Liitä poistokourun lukituskaapeli lukon sal-
paan asentamalla kaapelin kuulan hahloon
lukon salvassa ja aseta sitten lukituskaapelin
kiinnike kannattimeen poistokorun pylväässä.
8. Säädä ja kiristä vastamuttereita kaapelikiin-
nikkeessä kaapelin löysyyden poistamiseksi.
Älä esikiristä lukitussalpaa niin, että se irtoaa

hammaspyörästä.
9. Vapauta lukitussalpa hammaspyörässä ja
käännä poistokouru suoraan eteenpäin.
10. Varmistaaksesi, että poistokouru ja kourun
ohjauslevy liikkuvat koko matkalla ja varmista
että ohjausvipu on keskiasennossa.
11. Liu'uta poistokourun tanko ilman tappia pyl-
vään kannattimen läpi kuusiokoloreikään
hammaspyörässä.
12. Kiinnitä poistokourun tanko hammaspyörään
sokkanaulalla ja aluslevyllä.
13. Kiinnitä pitkän poistokourun tangon tasoitettu
takaosa ohjauspaneelista nousevan lyhyen
tangon tasoitettuun etuosaan niin, että ne
tukevat toisiaan.
14. Kohdista reiät yhdessä olevissa tankojen
päissä ja aseta kaksi M6X20 kannatinpulttia
ja lukkomutteria.
15. Pidä liipaisinkantta alhaalla ja kierrä ohjaus-
vipua ympäri varmistaaksesi, että poistokouru
ja ohjauslevy liikkuvat joustavasti.
16. Asenna ja kiinnitä hammaspyörän kansi.
Nopeuden vaihtovivusto
Huom. Joissain malleissa vaihtovarsi on asen-
nettu jo tehtaalla.
1. Aseta vaihtovarsi vaihtohaarukkaan. Kohdista
reiät vaihtovarressa ja vaihtohaarukassa.
Aseta rullatappi reikien läpi.

2. Kun vaihtotanko tasaisella aluslevyllä on
asetettu vaihtovarren reiän läpi, lisää toinen
tasainen aluslevy vaihtotankoon ja kiinnitä ne
sokkapultilla.
3. Nosta vaihtotanko ylös. Löysää vastamutteria
karan alla ja kierrä karaa vaihtotangolla,
kunnes se sopii reikään vaihtovivussa. Kiristä
vastamutteri ja asenna aluslevy ja M8-mutteri.
Kiristä tiukkaan.
Varasokkanaulat
Lumikierukan varamurtosokkapari ja haaruk-
kanastapari sisältyy toimitukseen. Säilytä niitä
varmassa paikassa.
Vararullatapit
Siipipyörä on kiinnitetty siipipyörän akseliin rulla-
tapeilla.
Kaksi 6x37 rullatappia siipipyörälle on toimitettu
varaosana laitteistopussissa. Säilytä niitä var-
massa paikassa.
Akku (jos varusteena)
1. Irrota akkukansi irrottamalla ruuvin ja mutte-
rin.
2. Liitä plus-kaapeli (punainen) akun liittimeen
ensin ja sitten negatiivinen (musta) akku-
kaapeli. Tarkasta, että kaikki kaapeliliitokset
ovat kireällä.
3. Asenna akkukansi ja kiristä ruuvi ja mutteri.

Nopeusvipu
Nopeusvivulla on 8 asentoa: 6 eteenpäin ja 2
taaksepäin. Nopeuden muuttamiseksi, siirrä valit-
sinvipu haluttuun asentoon. Vipu lukittuu jokaisen
nopeusasennon hahloon.
Vapauta käyttökytkin aina ennen nopeu-
den vaihtamista. Muussa tapauksessa
tämä voi johtaa lumilingon vaurioitumi-
seen.
Alemmat nopeudet ovat raskaalle lumelle ja no-
peammat kevyelle lumelle ja lumilingon kuljetuk-
seen. Suosittelemme, että käytät alempia nope-
uksia, kunnes olet tutustunut lumilingon toimin-
taan.
Jos moottori hidastuu kuormattuna tai
pyörä luistaa, vaihda alemmalle vaihteelle.
Jos koneen etuosa nousee, vaihda alem-
malle vaihteelle. Jos etuosa jatkaa nou-
semista, nosta ylös kahvoista.

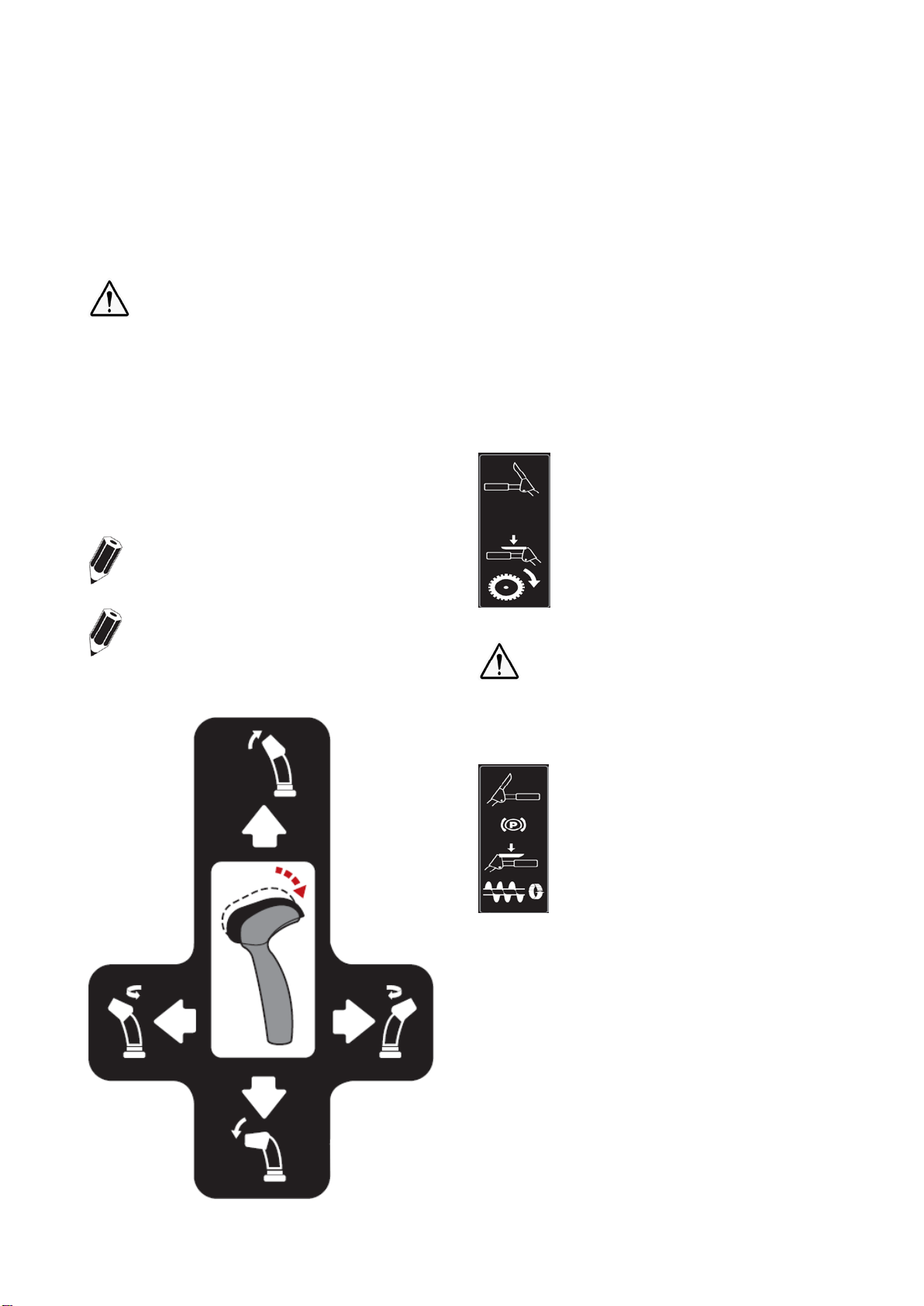

4-suuntainen poistokourun suuntaohjain
Pidä liipaisinkantta alhaalla ja kierrä ohjausvipua
liikuttaaksesi poistokourua ja ohjauslevyä. Va-
pauta liipaisinkansi lukitaksesi poistokourun ja
ohjauslevyn paikalleen.
Poistokourun asennon muuttamiseksi, pidä lii-
paisinkantta alhaalla ohjausvivussa ja käännä
ohjausvipua oikealle tai vasemmalle.
Lumenheiton kulman/etäisyyden muuttamiseksi,
pidä liipaisinkantta alhaalla ohjausvivussa ja
käännä ohjausvipua eteen tai taaksepäin.
Käyttökytkimen vipu
Purista kytkinvipu kahvaa vastaan
vetopyörän kytkemiseksi. Vapauta se
kytkemiseksi.
Vapauta käyttökytkin aina ennen nopeu-
den vaihtamista. Muussa tapauksessa
tämä voi johtaa lumilingon vaurioitumi-
seen.
Lumikierukan kytkinvipu
Purista kytkinvipu kahvaa vastaan
lumikierukan kytkemiseksi ja lumen
poistamiseksi. Vapauta se kytkemi-
seksi.
Kun molemmat lumikierukan kytkinvipu ja veto-
pyörän kytkinvipu on kytkettynä, lukitsee lumi-
kierukan kytkinvipu vetopyörän kytkinvivun. Tämä
mahdollistaa oikean käden irrottamisen kahvasta
ja poistokourun suunnan säätämisen lopettamatta
lumen poistamista.
Kaavinlevyt ja liukukengät
Kaavinlevy antaa paremman kosketuksen puh-
distettavaan pintaan. Se estää myös kotelon vau-
rioitumisen normaalista käytöstä.

Liukukengät sijaitsevat lumikierukan molemmalla
puolella ja ohjaavat kaavinterän ja alustan välistä
etäisyyttä. Säädä liukukenkiä yhtä paljon kaavin-
terän pitämiseksi alustan tasolla.
Kaavinlevy ja liukukengät kuluvat ja vaurioituvat.
Sekä kaavinlevy että liukukengät voidaan säätää
kulumisen kompensoimiseksi. Ne tulee tarkastaa
ja säätää säännöllisesti. Vaihda ne tarvittaessa.
Lumikierukan kotelon vauriot johtavat
kaavinlevyn nopeaan kulumiseen.
Kaavinlevyssä ja liukukengissä on kaksi kulutus-
reunaa. Kun yksi puoli on kulunut, ne voidaan
kääntää 180otoisen reunan käyttämiseksi.
Murtosokat
Lumikierukat on kiinnitetty kierukan akseliin kah-
della murtosokalla ja haarukkanastalla. Jos lumi-
kierukka osuu vieraaseen esineeseen tai jäätuk-
keumaan, lumilingon sokat katkeavat, mikä estää
muiden komponenttien vaurioitumisen. Jos lumi-
kierukat eivät käänny, katso, ovatko sokat kat-
kenneet. Vaihda murtosokat tarvittaessa.
Älä käytä muita. Käytä vain alkuperäisiä
murtosokkia, jotka on toimitettu
lumilingon mukana.
Lumikierukka
Kytkettynä päälle, ne pyörivät ja sinkoavat lunta
kierukkakoteloon.
Poistokouru
Lumi singotaan kierukkakoteloon ja poistetaan
sieltä poistokouruun.
Poistokourun puhdistustyökalu
Älä koskaan käytä käsiäsi tukkeutuneen
poistokourun puhdistamiseen. Sammuta
moottori ennen puhdistustöihin ryhtymistä
ja seiso kahvojen takana kunnes kaikki
liikkuvat osat ovat pysähtyneet.
Puhdistustyökalu on kiinnitetty lumikierukan ko-
telon taakse kiinnityspidikkeellä. Jos käytön ai-
kana poistokouruun juuttuu lunta tai jäätä, puh-
dista poistokouru ja kourun aukko seuraavasti:
1. Vapauta lumikierukan kytkinvipu ja sammuta
moottori.
2. Irrota puhdistustyökalu kiinnikkeestä joka lu-
kitsee työkalun kierukan kotelon taakse.
3. Tartu työkaluun tukevasti kahvasta ja työnnä
ja kääntele sitä poistokourussa tukoksen
poistamiseksi.
4. Kiinnitä puhdistustyökalu takaisin kiinnityspi-
dikkeeseen lumikierukan kotelon takaosaan.
5. Varmista, että poistokouru on suunnattu tur-
valliseen suuntaan (ei ajoneuvoja, rakennuk-
sia, ihmisiä tai muita esineitä poistosuun-
nassa). Käynnistä moottori uudelleen. Seiso
käyttäjän paikalla (lumilingon takana) ja kytke
lumikierukan ohjain päälle muutamaksi se-
kunniksi, jolloin mahdollisesti jäljelle jäänyt
lumi tai jää puhdistuu poistokourusta.
Valot (jos varusteena)
Valot parantavat turvallisuutta,
kun näkyväisyys on heikko.
Käännä valokytkin
ON-asentoon.

Lämpökahvat (jos varusteena)
Suosittelemme käsineiden käyttämistä
kun käytät lämpökahvoja. Jos kahvat
lämpenevät liikaa, kytke ne pois päältä.
Kytke lämpökahvat päälle siirtä-
mällä kytkimen ON-asentoon.
Hankileikkurit (jos varusteena)
Hankileikkurit murtavat lumikierukan koteloa
korkeammat lumivallit ja syöttävät lumen lumi-
kierukkaan. Säilytä hankileikkureita lumikierukan
kotelon päällä, kun niitä ei käytetä. Sijoita hanki-
leikkurit eteenpäin kuvan osoittamalla tavalla.
Siipimutterit tulee kiinnittää lumikierukan kotelon
ulkopuolelle.
Tasauspyörästölukon kytkin (jos varusteena)
Tasauspyörästö lukitaan parhaan pidon saami-
seksi. Kun tasauspyörästö on lukittu, vetävät
molemmat pyörät/telat samalla voimalla.
Tasauspyörästölukon liipaisin sijaitsee vasemman
kahvan alapuolella. Paina liipaisinta tasauspyö-
rästölukon vapauttamiseksi ja kääntämisen hel-
pottamiseksi.
Ohjausliipaisimet (jos varusteena)
Ohjausliipaisimia käytetään lumilingon ohjauksen
apuna. Liipaisimet sijaitsevat kummankin ohja-
uskahvan alapuolella. Kun liipaisinta painetaan,
kytkee se vetopyörän pois päältä kyseisellä puo-
lella ja lumilinko kääntyy tähän suuntaan. Kun
vetopyörän kytkin on päällä, paina oikeaa lii-
paisinta kääntyäksesi oikealle ja vasenta kään-
tyäksesi vasemmalle.
Sammutettua lumilinkoa on helpompi lii-
kuttaa kun molemmat liipaisimet on pai-
nettuna samanaikaisesti.
Polttoainehana
Käytä lumilinkoa aina polttoainehana AU-
KI-asennossa. Sulje hana kun konetta ei käytetä.

Kuljetus – Nostaa lumilingon etuosan kuljetuk-
sen helpottamiseksi. Käyttämällä varovasti tätä
tilaa voidaan myös käyttää useilla sorateillä lu-
men poistamiseen jättämällä soran paikalleen.
Normaali – Mahdollistaa telojen lukitsemisen
erikseen jatkuvan maakosketuksen saamiseksi.
Syvä kaavinta – Lukitsee lumilingon etuosan
alas alustaa vastaan kovan lumen ja jään pois-
tamiseksi.
Säädöt
Liukukengät
Asenna liukukengät pinnan olosuhteisiin perus-
tuen. Lumen poistamiseksi tavallisissa olosuh-
teissa, kuten pinnoitetut pihaanajotiet ja jalka-
käytävät, sijoita liukukengät korkeampaan ase-
tukseen 3mm etäisyyteen kaavinlevyn ja alustan
välillä. Käytä keski- tai ala-asentoa, kun puhdis-
tettava alue on epätasainen, kuten soratiet.
Älä käytä tätä lumilinkoa sorapinnoilla,
koska lumikierukka voi singota irtosoraa
ympäriinsä ja aiheuttaa käyttäjälle vam-
moja tai vaurioittaa lumilinkoa ja ympä-
röiviä rakennuksia.
Jos lumilinkoa on käytettävä sorapinnalla, ole
erittäin varovainen ja pidä liukukengät maksi-
mietäisyydellä alustan ja kaavinlevyn välillä.
Säädä aina liukukengät kaavinlevyn
säädön jälkeen sen nopean kulumisen tai
lumikierukan kotelon vaurioitumisen es-
tämiseksi.
Liukukenkien säätö:
1. Löysää neljä kuusiomutteria (kaksi molem-
milla puolella) ja lukkopultit. Siirrä liukukengät
haluttuun asentoon.
2. Varmista, että liukukengän koko pohjapinta on
maata vasten, sillä muutoin liukukengät ku-
luvat epätasaisesti.
3. Kiristä mutterit ja pultit luotettavasti.
Lumikierukan ja vetopyörän kytkin
Kun lumikierukan kytkinvipu on vapautettu ja
kytketty irti, vaijerin tulisi olla vain vähän löysä. Se
EI saa olla tiukka.
Lumikierukan tulisi pysähtyä 5 sekunnissa, kun
kytkinvipu vapautetaan. Jos lumikierukan kytkin-
vipu ei kytkeydy tai vapaudu kunnolla, säädä lu-
mikierukan kytkin ennen käyttöä.
Jos lumikierukan vetopyörät kytkeytyvät irti it-
sekseen käytön aikana, tai veto on päällä kun
vetopyörien kytkinvipu vapautetaan, säädä veto-
pyörien kytkin ennen käyttöä.
Sekä lumikierukan että vetopyörien kytkinvipu
säädetään niiden ohjausvaijereiden päästä.
1. Löysää säätömuttereita vaijerituen kannatti-
messa.
2. Liu'uta ohjausvaijeria ylös tai alas kiertämällä
säätömutteria vaijerin kiristämiseksi tai löy-
sentämiseksi.
