Estate EED4300TQ0 Operating and installation instructions

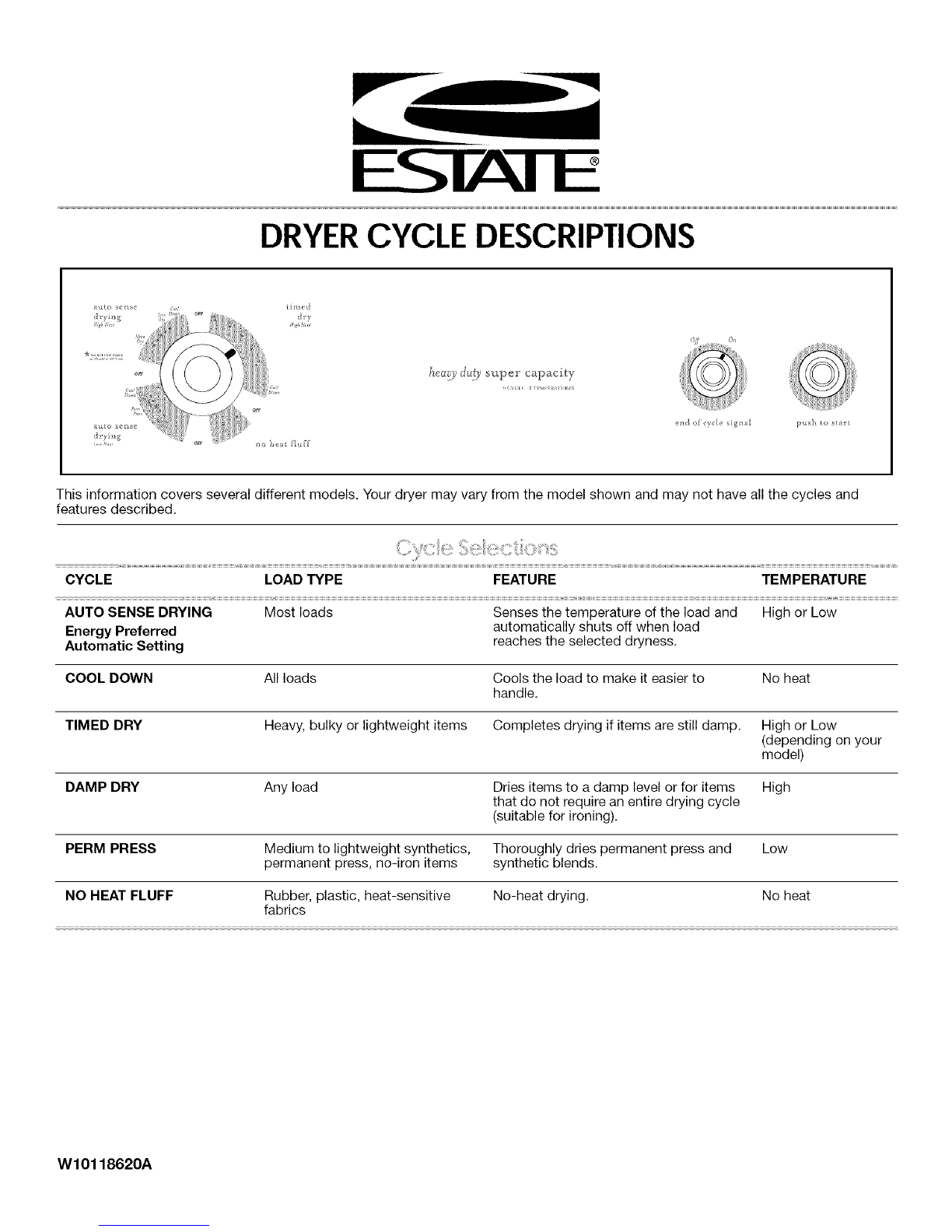

DRYER CYCLE DESCRIPTIONS
ti3ed
dw
i iiiiiiiiiili!i,
iiiiiHiiii!!i!!i}iii!....... }_{,a_c[u!ys_,tpe_' capacity
e_*d o %_cle _ig_a pu]_ to _ait
This information covers several different models. Your dryer may vary from the model shown and may not have all the cycles and
features described.
CYCLE LOAD TYPE FEATURE TEMPERATURE
AUTO SENSE DRYING Most loads Senses the temperature of the load and High or Low
Energy Preferred automatically shuts off when load
Automatic Setting reaches the selected dryness.
COOL DOWN All loads Cools the load to make it easier to No heat
handle.
TIMED DRY Heavy, bulky or lightweight items Completes drying if items are still damp. High or Low
(depending on your
model)
DAMP DRY Any load Dries items to a damp level or for items High
that do not require an entire drying cycle
(suitable for ironing).
PERM PRESS Medium to lightweight synthetics, Thoroughly dries permanent press and Low
permanent press, no-iron items synthetic blends.
NO HEAT FLUFF Rubber, plastic, heat-sensitive No-heat drying. No heat
fabrics
W10118620A

C%f<_::ie_!iii,:e!ie<:::::ii>oiii¸¸¸iTb!i_e!9 C<:_ii!_i@i<::_,!i

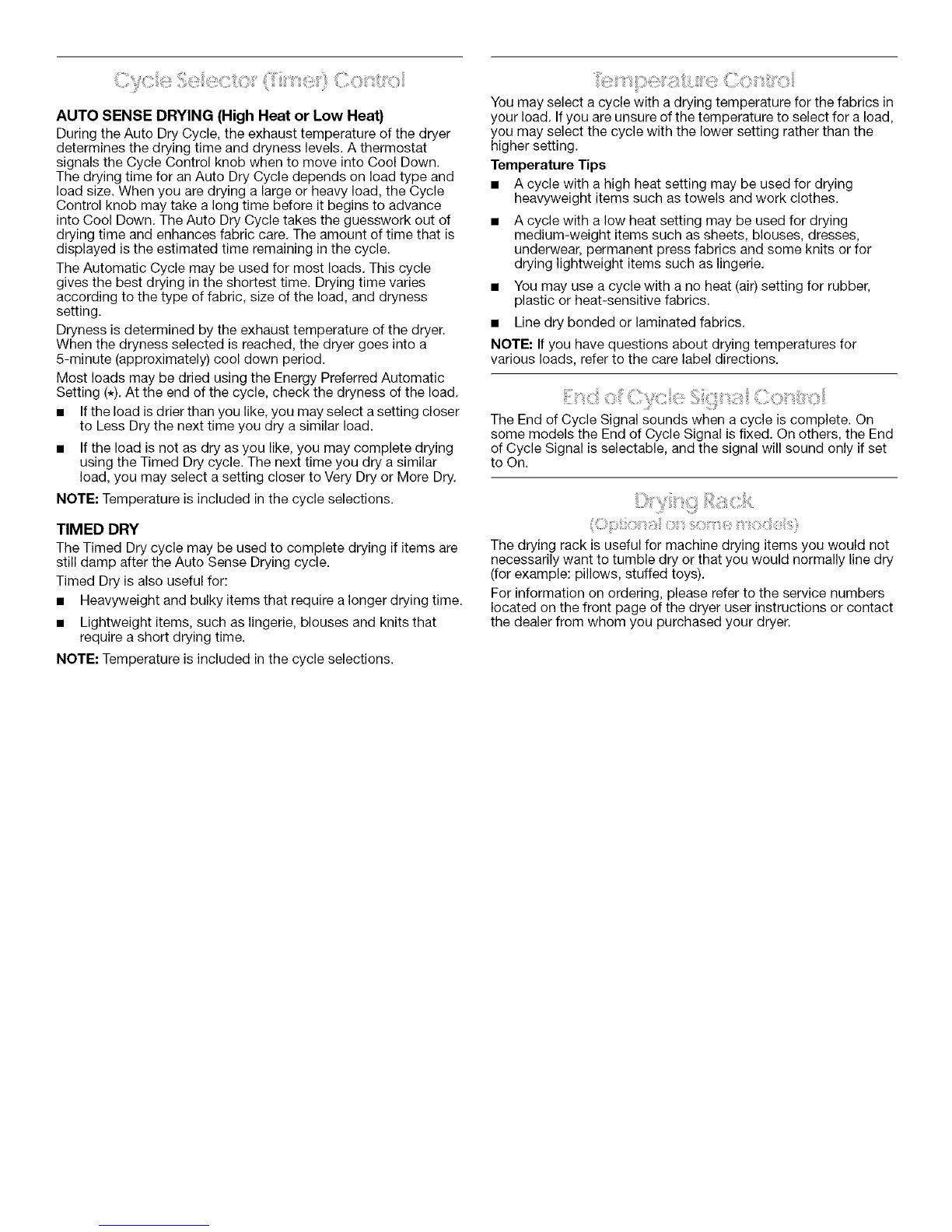

AUTO SENSE DRYING (High Heat or Low Heat)
During the Auto Dry Cycle, the exhaust temperature of the dryer
determines the drying time and dryness levels. A thermostat
signals the Cycle Control knob when to move into Cool Down.
The drying time for an Auto Dry Cycle depends on load type and
load size. When you are drying a large or heavy load, the Cycle
Control knob may take a long time before it begins to advance
into Cool Down. The Auto Dry Cycle takes the guesswork out of
drying time and enhances fabric care. The amount of time that is
displayed is the estimated time remaining in the cycle.
The Automatic Cycle may be used for most loads. This cycle
gives the best drying in the shortest time. Drying time varies
according to the type of fabric, size of the load, and dryness
setting.
Dryness is determined by the exhaust temperature of the dryer.
When the dryness selected is reached, the dryer goes into a
5-minute (approximately) cool down period.
Most loads may be dried using the Energy Preferred Automatic
Setting (,). At the end of the cycle, check the dryness of the load.
• If the load is drier than you like, you may select a setting closer
to Less Dry the next time you dry a similar load.
• If the load is not as dry as you like, you may complete drying
using the Timed Dry cycle. The next time you dry a similar
load, you may select a setting closer to Very Dry or More Dry.
NOTE: Temperature is included in the cycle selections.
TIMED DRY
The Timed Dry cycle may be used to complete drying if items are
still damp after the Auto Sense Drying cycle.
Timed Dry is also useful for:
• Heavyweight and bulky items that require a longer drying time.
• Lightweight items, such as lingerie, blouses and knits that
require a short drying time.
NOTE: Temperature is included in the cycle selections.
You may select a cycle with a drying temperature for the fabrics in
your load. Ifyou are unsure of the temperature to select for a load,
you may select the cycle with the lower setting rather than the
higher setting.
Temperature Tips
• A cycle with a high heat setting may be used for drying
heavyweight items such as towels and work clothes.
• A cycle with a low heat setting may be used for drying
medium-weight items such as sheets, blouses, dresses,
underwear, permanent press fabrics and some knits or for
drying lightweight items such as lingerie.
• You may use a cycle with a no heat (air) setting for rubber,
plastic or heat-sensitive fabrics.
• Line dry bonded or laminated fabrics.
NOTE: If you have questions about drying temperatures for
various loads, refer to the care label directions.
The End of Cycle Signal sounds when a cycle is complete. On
some models the End of Cycle Signal is fixed. On others, the End
of Cycle Signal is selectable, and the signal will sound only if set
to On.
The drying rack is useful for machine drying items you would not
necessarily want to tumble dry or that you would normally line dry
(for example: pillows, stuffed toys).
For information on ordering, please refer to the service numbers
located on the front page of the dryer user instructions or contact
the dealer from whom you purchased your dryer.

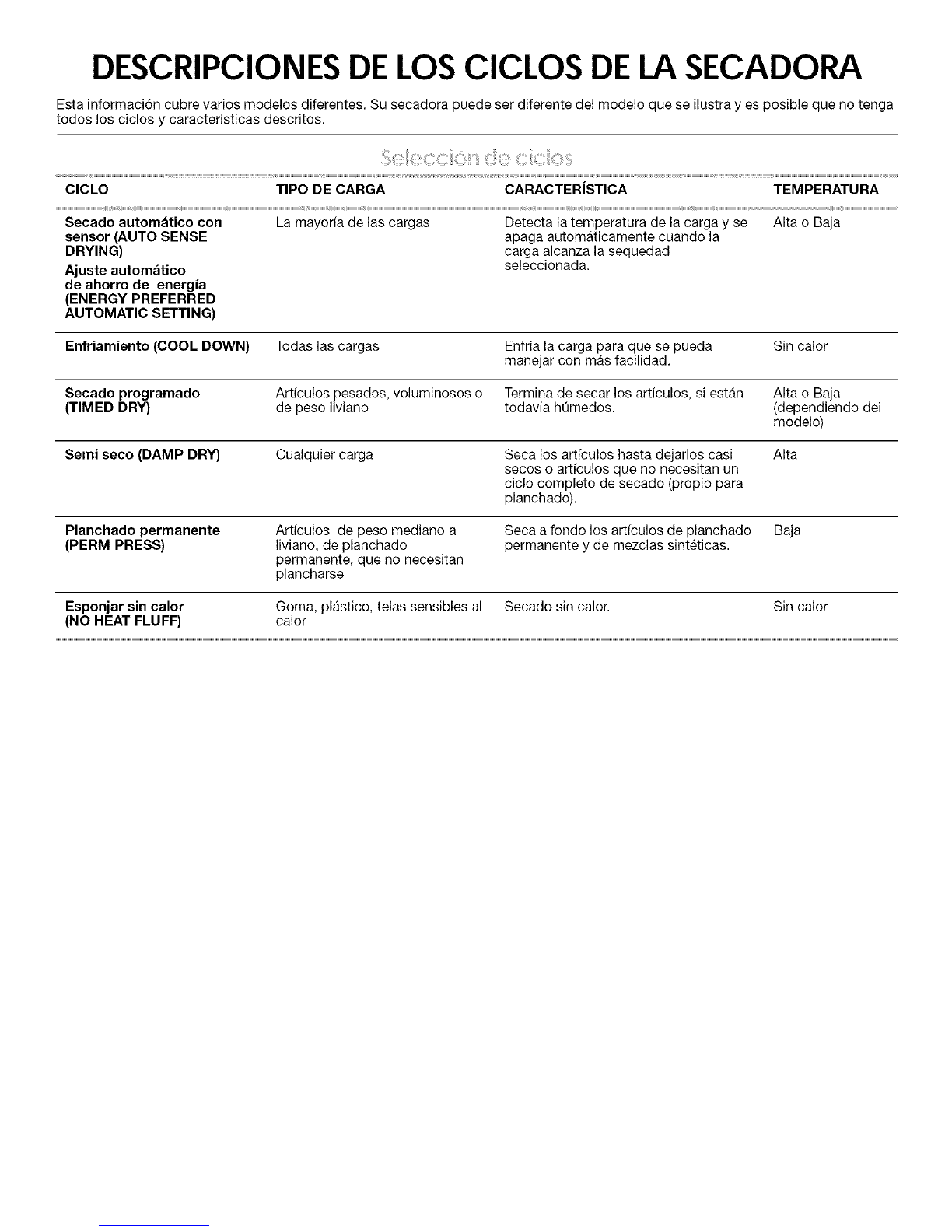

DESCRIPCIONES DE LOS ClCLOS DE LA SECADORA
Esta informaci6n cubre varios modelos diferentes. Su secadora puede ser diferente del modelo que se ilustra yes posible que no tenga
todos los ciclos y caracteristicas descritos.
ClCLO TIPO DE CARGA CARACTERISTICA TEMPERATURA
Secado automatico con La mayoria de las cargas Alta o Baja
sensor (AUTO SENSE
DRYING)
Ajuste autom_tico
de ahorro de energia
(ENERGY PREFERRED
AUTOMATIC SETTING)
Detecta la temperatura de la carga y se
apaga automaticamente cuando la
carga alcanza la sequedad
seleccionada.
Enfriamiento (COOL DOWN) Todas las cargas Enfria la carga para que se pueda Sin calor
manejar con mas facilidad.
Secado programado Articulos pesados, voluminosos o Termina de secar los articulos, si estan Alta o Baja
(TIMED DRY} de peso liviano todavia h0medos. (dependiendo del
modelo)
Semi seeo (DAMP DRY) Cualquier carga Seca los art[culos hasta dejarlos casi Alta
secos o art[culos que no necesitan un
ciclo completo de secado (propio para
planchado).
Planchado permanente Articulos de peso mediano a Seca a fondo los art[culos de planchado Baja
(PERM PRESS) liviano, de planchado permanente y de mezclas sinteticas.
permanente, que no necesitan
plancharse
Esponjar sin calor Coma, plastico, telas sensibles al Secado sin calor. Sin calor
(NO HEAT FLUFF) calor

{iX}c!_i_i31i}K;}_iiC!i_{!}itiSOii@C:bO{,il'¸C!ii@c:iick:x}s
Secado autom&tico por sensor (AUTO SENSE DRYING)
(Calor alto o calor bajo)
Durante el Ciclo de secado automatico (Auto Dry Cycle), la
temperatura de salida de la secadora determina el tiempo y los
niveles de secado. Un termostato indica a la perilla de control de
ciclos cuando es tiempo de pasar al enfriamiento (Cool Down). El
tiempo de secado para un ciclo de secado automatico depende
del tipo de la carga y de su tamaSo. Cuando seca una carga
grande o pesada, puede pasar mucho tiempo hasta que la perilla
del control de ciclos avance a Enfriamiento. El ciclo de secado
automatico elimina el calculo para el tiempo de secado y mejora
el cuidado de la tela, El tiempo que aparece en la pantalla
corresponde al tiempo estimado que le falta al ciclo.
Puede usarse el ciclo automatico para la mayoria de las cargas.
Este ciclo le proporciona el mejor secado en el tiempo mas corto.
El tiempo de secado varfa segQn el tipo de tela, tamaSo de la
carga y el ajuste de secado.
La sequedad esta determinada por la temperatura de salida de la
secadora. Cuando se haya alcanzado el nivel de sequedad, la
secadora comienza un perfodo de enfriamiento de 5 minutos
(aproximadamente),
Puede secar la mayorfa de las cargas usando el ajuste automatico
de ahorro de energ[a (*), AI final del ciclo, verifique el nivel de
sequedad de la carga.
• Si la carga esta mas seca de Io que a usted le gustarfa, puede
seleccionar un ajuste mas cercano a Menos Seco (Less Dry) la
prdxima vez que seque una carga similar.
• Si la carga no esta tan seca como a usted le gustaria, puede
terminar de secar con el ciclo de secado programado (Timed
Dry). Puede seleccionar un ajuste mas cercano a Muy Seco
(Very Dry) la prdxima vez que seque una carga similar.
NOTA: La temperatura esta incluida en las selecciones de ciclo.
Secado programado (TIMED DRY)
El ciclo de secado programado puede usarse para terminar de
secar, si los artfculos todavia estan h0medos despues del ciclo de
secado con sensor automatico,
El ciclo de Secado programado tambien es Qtil para:
• Articulos muy pesados y voluminosos que requieren un
tiempo de secado prolongado.
• Art[culos de peso ligero, tales como lencerfa, blusas y telas de
punto que requieren un tiempo de secado corto.
NOTA: La temperatura esta incluida en las selecciones de ciclo.
Usted puede seleccionar una temperatura de secado basada en
las telas de su carga, Si tiene duda respecto a la temperatura que
debe seleccionar para una carga de ropa, puede elegir el ajuste
mas bajo en vez del ajuste mas alto.
Consejos de temperatura
• Se puede usar un ajuste de temperatura alta para secar
articulos pesados tales como toallas y ropa de trabajo.
• Se puede usar un ajuste de temperatura baja a media para
secar art[culos de peso mediano tales como sabanas, blusas,
vestidos, ropa interior, telas de planchado permanente y
algunos tejidos de punto o para secar articulos de peso
liviano tales como articulos de lencerfa.
• Puede usar un ajuste sin calor (de aire) para articulos de
goma, de plastico o telas sensibles al calor.
• Seque en el tendedero las telas laminadas o tratadas.
NOTA: Si tiene duda respecto a la temperatura que debe
seleccionar para varias cargas de ropa, refierase alas
instrucciones de cuidado de las etiquetas,
La Serial de fin de ciclo suena cuando se termina un ciclo. En
algunos modelos, la seSal de fin de ciclo esta ajustada. En otros,
la sepal de fin de ciclo se puede seleccionar, y sonara solamente
si se fija en On (Encendido).
_O c© s e_ _ :s s o; s
El estante de secado es @il para secar a maquina articulos que
usted no quiere secar necesariamente con rotaci6n o que secaria
normalmente en el tendedero (almohadas y juguetes de peluche,
por ejemplo).
Para obtener informaci6n acerca de c6mo ordenar, sirvase
referirse a los nOmeros de servicJo ubicados en la portada de las
instrucciones para el usuario de la secadora o p6ngase en
contacto con el distribuidor en donde usted compr6 la secadora.

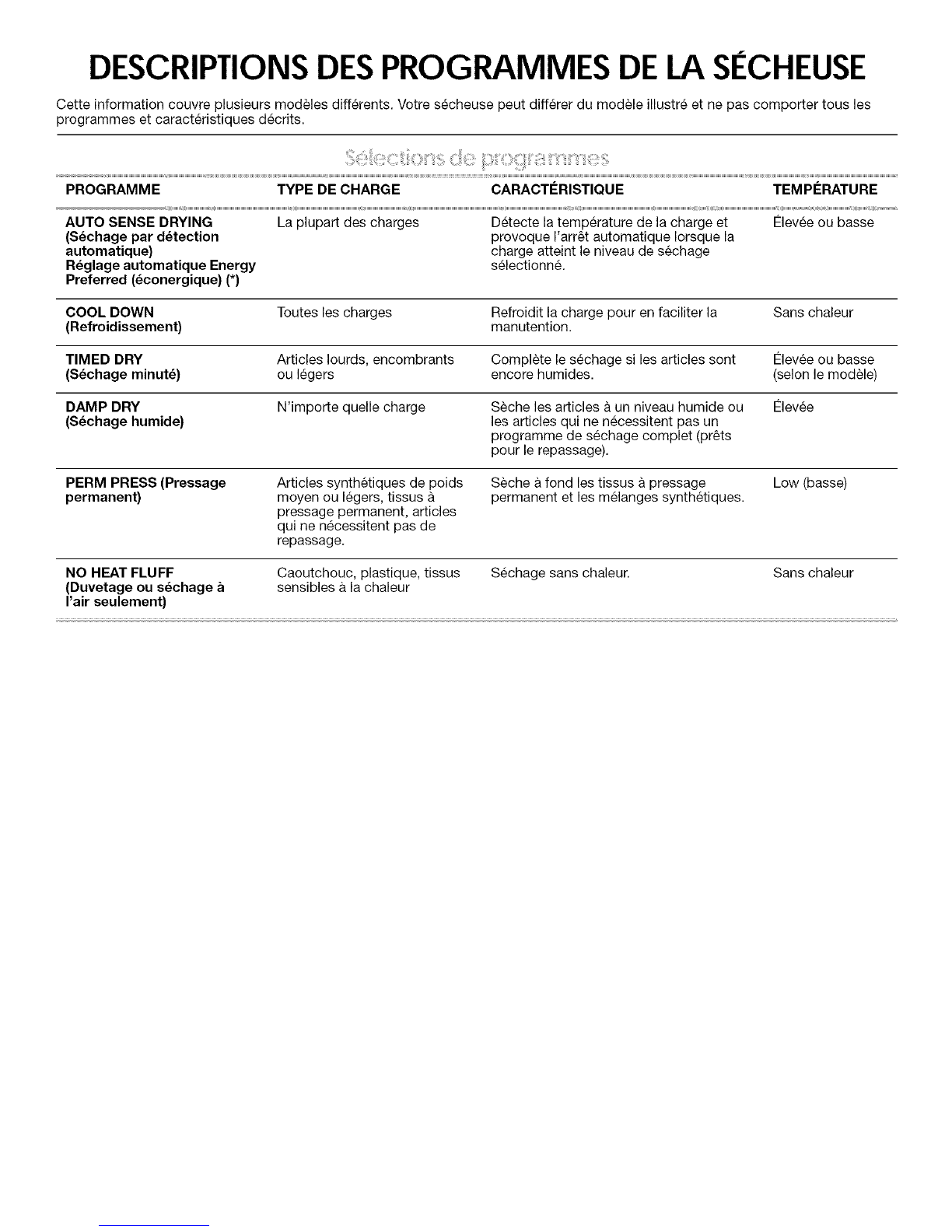

DESCRIPTIONS DES PROGRAMMES DE LA SI CHEUSE
Cette information couvre plusieurs mod_les differents. Votre secheuse peut differer du modele illustre et ne pas comporter tousles
programmes et caracteristiques decrits.
AUTO SENSE DRYING La plupart des charges Detecte la temperature de la charge et Elevee ou basse
(Sechage par detection provoque I'arr_t automatique Iorsque la
automatique) charge atteint le niveau de sechage
R_glage automatique Energy selectionn&
Preferred (_conergique) (*)
COOL DOWN Toutes les charges Refroidit la charge pour en faciliter la Sans chaleur
(Refroidissement} manutention.
TIMED DRY Articles Iourds, encombrants Complete le sechage si les articles sont €levee ou basse
(S_chage minute) ou legers encore humides. (selon le modele)
DAMP DRY N'importe quelle charge S_che les articles & un niveau humide ou €levee
(Sechage humide) les articles qui ne necessitent pas un
programme de sechage complet (pr_ts
pour le repassage).
PERM PRESS (Pressage Articles synthetiques de poids Seche a fond les tissus &pressage Low (basse)
permanent) moyen ou legers, tissus & permanent et les melanges synthetiques.
pressage permanent, articles
qui ne necessitent pas de
repassage.
NO HEAT FLUFF Caoutchouc, plastique, tissus Sechage sans chaleur. Sans chaleur
(Duvetage ou s_chage a sensibles & la chaleur
rair seulement)

{iX}<:i_i:ni_ii:Ni41!x{iii_%ij_!£!irix:i:ii¸{:}!9(!!¸}!i@<:::i!il}iio,i3 <::!i¸@ip_<::!_gii,i!!!i!_i,iKii_ii_ii:Ni<:!}_

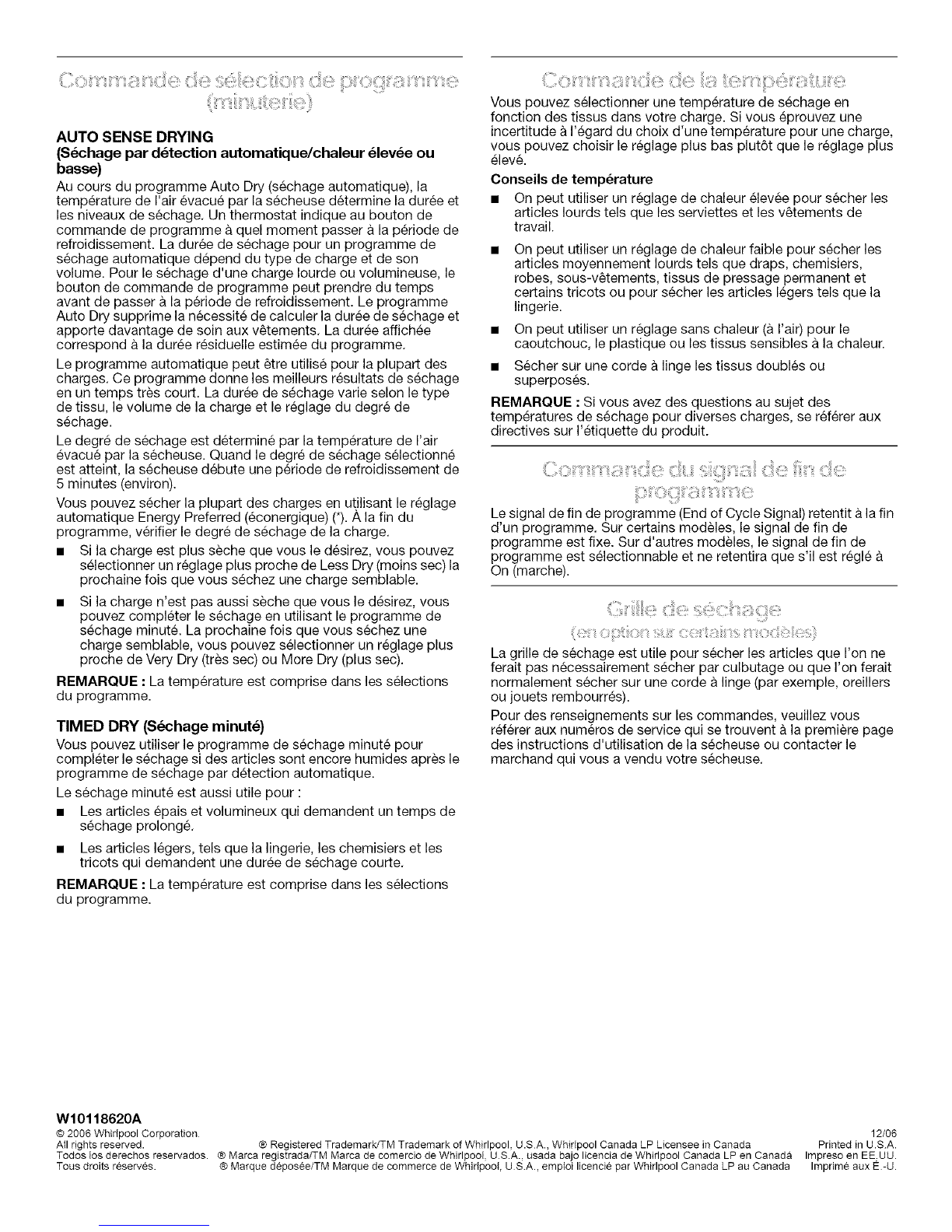

AUTO SENSE DRYING
(S_chage par d_tection automatique/chaleur _lev_e ou
basse)
Au cours du programme Auto Dry (sechage automatique), la
temperature de I'air evacue par la secheuse determine la duree et
les niveaux de sechage. Un thermostat indique au bouton de
commande de programme a quel moment passer a la periode de
refroidissement. La duree de sechage pour un programme de
sechage automatique depend du type de charge et de son
volume. Pour le sechage d'une charge Iourde ou volumineuse, le
bouton de commande de programme peut prendre du temps
avant de passer a la periode de refroidissement. Le programme
Auto Dry supprime la necessite de calculer la duree de sechage et
apporte davantage de soin aux v_tements. La duree affichee
correspond a la duree residuelle estimee du programme.
Le programme automatique peut _tre utilise pour la plupart des
charges. Ce programme donne les meilleurs resultats de sechage
en un temps tres court. La duree de sechage varie selon le type
de tissu, le volume de la charge et le reglage du degre de
sechage.
Le degre de sechage est determin6 par la temperature de I'air
evacue par la secheuse. Quand le degre de sechage selectionne
est atteint, la secheuse debute une periode de refroidissement de
5 minutes (environ).
Vous pouvez secher la plupart des charges en utilisant le reglage
automatique Energy Preferred @conergique) (*). A la fin du
programme, verifier le degre de sechage de la charge.
• Si la charge est plus seche que vous le desirez, vous pouvez
selectionner un reglage plus proche de Less Dry (moins sec) la
prochaine fois que vous sechez une charge semblable.
• Si la charge n'est pas aussi seche que vous le desirez, vous
pouvez completer le sechage en utilisant le programme de
sechage minute. La prochaine fois que vous sechez une
charge semblable, vous pouvez selectionner un reglage plus
proche de Very Dry (tr_s sec) ou More Dry (plus sec).
REMARQUE : La temperature est comprise dans les selections
du programme.
TIMED DRY (S_chage minute)
Vous pouvez utiliser le programme de sechage minute pour
completer le sechage si des articles sont encore humides apres le
programme de sechage par detection automatique.
Le sechage minute est aussi utile pour :
• Les articles epais et volumineux qui demandent un temps de
sechage prolonge.
• Les articles legers, tels que la lingerie, les chemisiers et les
tricots qui demandent une duree de sechage courte.
REMARQUE : La temperature est comprise dans les selections
du programme.
Vous pouvez selectionner une temperature de sechage en
fonction des tissus dans votre charge. Si vous eprouvez une
incertitude a I'egard du choix d'une temperature pour une charge,
vous pouvez choisir le reglage plus bas plut6t que le reglage plus
eleve.
Conseils de temperature
• On peut utiliser un reglage de chaleur _levee pour secher les
articles Iourds tels que les serviettes et les v6tements de
travail.
• On peut utiliser un reglage de chaleur faible pour secher les
articles moyennement Iourds tels que draps, chemisiers,
robes, sous-v_tements, tissus de pressage permanent et
certains tricots ou pour secher les articles legers tels que la
lingerie.
• On peut utiliser un reglage sans chaleur (a I'air) pour le
caoutchouc, le plastique ou les tissus sensibles a la chaleur.
• Secher sur une corde a linge les tissus doubles ou
superposes.
REMARQUE :Si vous avez des questions au sujet des
temperatures de sechage pour diverses charges, se referer aux
directives sur I'etiquette du produit.
1; <::
Le signal de fin de programme (End of Cycle Signal) retentit a lafin
d'un programme. Sur certains modeles, le signal de fin de
programme est fixe. Sur d'autres modeles, le signal de fin de
programme est selectionnable et ne retentira que s'il est regle
On (marche).
!;
La grille de sechage est utile pour secher les articles que I'on ne
ferait pas necessairement secher par culbutage ou que I'on ferait
normalement secher sur une corde a linge (par exemple, oreillers
ou jouets rembourres).
Pour des renseignements sur les commandes, veuillez vous
referer aux numeros de service qui se trouvent a la premiere page
des instructions d'utilisation de la secheuse ou contacter le
marchand qui vous a vendu votre secheuse.
W10118620A
© 2006 Whirlpool Corporation 12/06
All rights reserved. ® Registered Trademark/TM Trademark of Whirlpool, U.SA., Whirlpool Canada LP Licensee in Canada Printed in U.SA.
Todos los derechos reservados. ® Marca registrada/TM Marca de comercio de Whirlpool, US.A. usada bajo licencia de Whirlpool Canada LP en Canada Impreso en EE UU.
Tous droits reserves. ® Marque deposee/TM Marque de commerce de WhirlpooI, USA., emploi licencie par Whirlpool Canada LP au Canada Imprime aux E-U.
