Bedienungsanleitung
für M250 EVO Schneefräse

Fig. 1
Fig. 2
Fig. 3
1
2
4
3
NO
OK
45
6
4
5
6
a
5
de
c
b
f
A B
f
1a
5A
5A

Fig. 4
Fig. 5
Fig. 6
41
A
B
7
4
B
1
7
A
A
8
12
9
10
13
11
18
19
17
6/A
20
21
18
14
14
16 15
a

Fig. 7
Fig. 8
Fig. 9
A
B
C
25
24
23
122
2
21
8

IIstruzioni d’uso originali
ATTENZIONE: la presente nota di utilizzo deve essere integrata dalla lettura e
dall’osservanza delle norme di uso e di sicurezza prescritte nel manuale uso e
manutenzione della macchina. Il turboneve è progettato per uso professionale e
privato.
ESEGUIRE QUALSIASI OPERAZIONE DI MANUTENZIONE E/O REGOLAZIONE
SOLO E SEMPRE IN CONDIZIONE DI SICUREZZA A MOTORE SPENTO E CON
IL CAPPUCCIO CANDELA STACCATO!
MONTAGGIO ACCESSORIO:
Togliere l’attrezzo dall’imballo unitamente alla bocca di scarico neve, alle due parti
dell’asta di azionamento della bocca scarico neve e alla busta accessori.
Fig. 1) togliere il coperchio termoformato nero [1] se già ssato all’accessorio
nell’imballo, allentando le viti [1a]. Inserire completamente il perno [2] nel foro
della boccola esagonale [3] presente sotto il telaio della macchina . Per facilitare le
operazioni di inserimento cercare di tenere allineati macchina e attrezzo.
Fig. 2) montare la cinghia [5] inserendola prima sotto il coperchio telaio [4] della
macchina, facendo in modo che avvolga completamente la puleggia inferiore
della macchina, come mostrato in gura. ATTENZIONE: assicurarsi che la cinghia
sia alloggiata nell’incavo della puleggia inferiore e non nell’incavo della puleggia
superiore. Inserire successivamente l’altra estremità della cinghia nell’incavo
della puleggia [6] dell’accessorio turboneve, facendo attenzione che la stessa
sia all’interno dei due perni [5A]. Se il montaggio sulla puleggia [6] risulta essere
difcoltoso aiutarsi con un cacciavite e controllare che sia stata precedentemente
inserita nella gola della puleggia inferiore.
Fig. 3 - A,B) agganciare il lato [a] della molla [5] nel gancio [b] posto sotto al telaio
della macchina. Tirare la molla aiutandosi con il gancio [c] facendo in modo che il
lato [d] della stessa venga a contatto con la parete posteriore dell’accessorio come
mostrato in g. 3 A.
Facendo perno sulla parete e tirando da [c] inserire il gancio [e] nell’asola [f] come
mostrato in g. 3-B . N.B.: le due asole per aggancio molle situate sull’accessorio
turboneve sono asimmetriche, ma il procedimento di montaggio è il medesimo.
ATTENZIONE: per un corretto funzionamento della macchina entrambe le molle
devono essere agganciate!
Fig. 4) montaggio coperchio : inlare il coperchio nero in plastica [1] sotto il
telaio rosso [4] della macchina facendo in modo che le asole [A] appoggino
adeguatamente alle viti [7] . Una volta posizionata la parte posteriore del coperchio,
ruotarlo facendo in modo che la vite [7] entri nell’asola anteriore del coperchio [B] .
Stringere le viti imperdibili [7 ] ssando il coperchio.

SMONTAGGIO ACCESSORIO: Ripetere le suddette operazioni in senso inverso
operando sempre in condizioni di sicurezza cioè a motore spento e cappuccio
candela staccato.

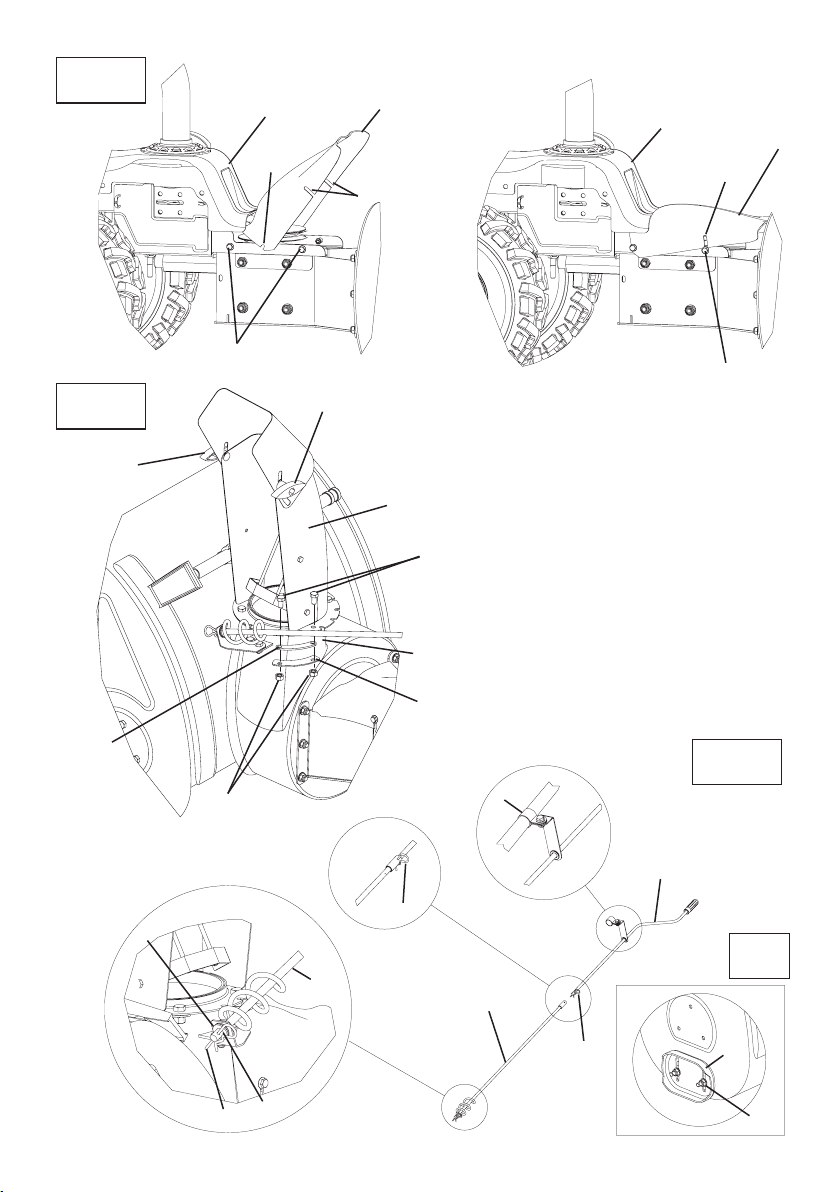

MONTAGGIO BOCCA SCARICO NEVE (Fig. 5):
- Posizionare la bocca per lo scarico neve [8] sulla bocca del telaio turboneve [9].
- Posizionare la slitte nere [10] e [11] al disotto della bocca scarico neve [8]
assicurandosi che la slitta [10] sia sopra alla slitta [11].
Fissare il tutto con le viti [12] e i dadi [13].
- Ripetere l’operazione per le altre due serie di slitte.
- Stringere le viti.
MONTAGGIO ASTA REGOLAZIONE BOCCA SCARICO NEVE (Fig. 6):
- Inserire l’asta [14] nel foro [15]. Inserire la rondella [ a] e applicare la spina a R [16]
nel foro realizzato all’estremità dell’asta stessa per bloccarla.
- Inserire l’asta [17] nella boccola dell’asta [14] quindi inserire la spina ad R [18] per
ssare le due mezze aste.
- Fissare il supporto stegola [19] alla stegola in una posizione tale per cui l’asta non
risulti essere d’impaccio e/o pericolosa per utilizzatore o terzi.
REGOLAZIONI DI LAVORO (Fig. 6 A) : è possibile regolare l’altezza di lavoro
del turbo neve. Prelevare le due slitte [20] fornite a parte all’interno della busta
accessori, ed avvitarle all’attrezzo con le viti [21] come in gura.
Fig. 5) Inoltre è possibile regolare la direzione di espulsione della neve dalla
bocca del camino utilizzando le apposite manopole [A]. Assicurarsi che non ci
siano persone o animali nella direzione di espulsione in quanto la gittata potrebbe
arrivare a 8-12 metri.
ISTRUZIONI D’USO: Vericare di aver eseguito scrupolosamente tutte le
operazioni descritte nelle istruzioni di montaggio. Prima di mettere in rotazione
l’attrezzo leggere attentamente tutte le avvertenze ed assicurarsi che non vi siano
persone davanti alla zona di lavoro!

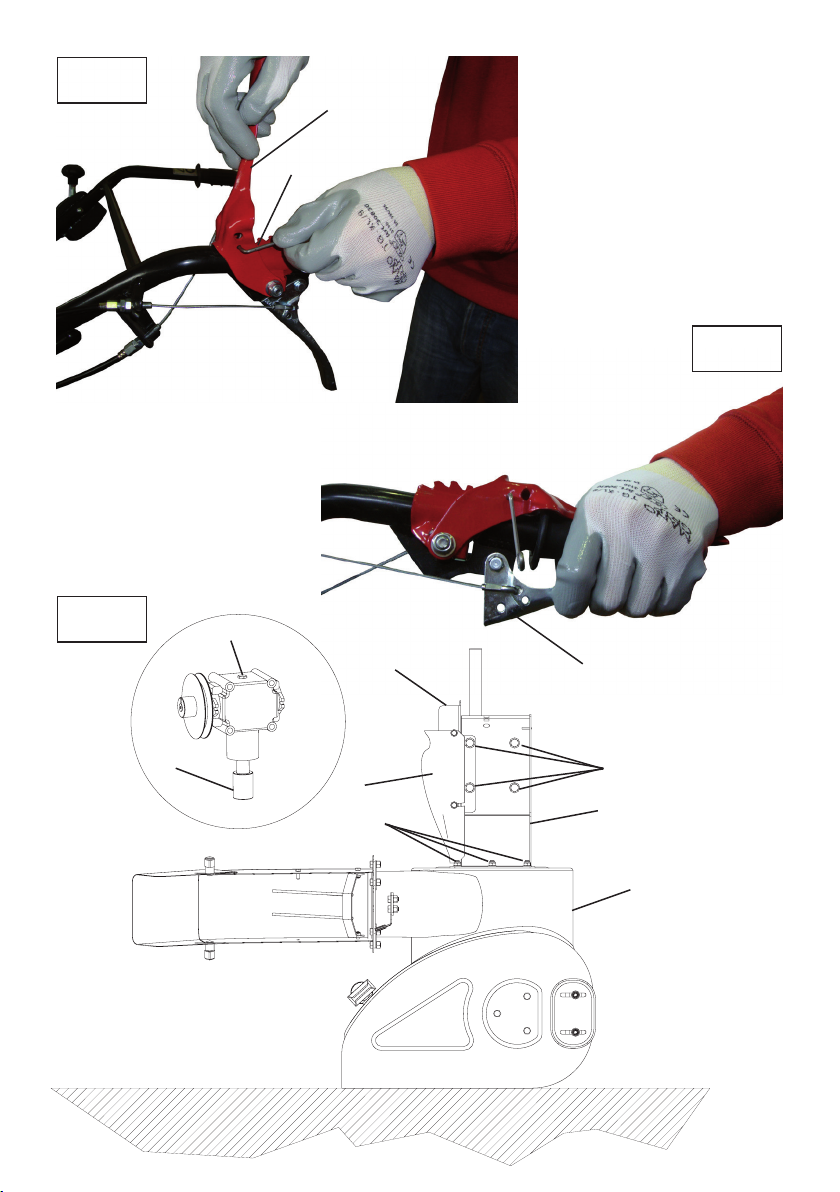

Fig. 7) A motore acceso e con l’acceleratore al massimo numero di giri, sganciare
la levetta di sicurezza [A] ruotandola verso l’alto, quindi abbassare con cautela la
leva d’innesto [B], in modo da portare le lame a regime senza far slittare la cinghia
nella puleggia. In questo modo si evita anche di “soffocare” il motore.
Fig. 8) Premere sulla leva [C] per procedere con l’avanzamento. Fare attenzione a
rilasciare prontamente la leva di avanzamento in caso di impatto contro eventuali
ostacoli imprevisti e spegnere subito il motore intervenendo sull’acceleratore.
Rimuovere gli ostacoli e vericare che non ci siano danni o deformazioni pericolose
nel dispositivo ad elica. In caso di urto violento se ci sono deformazioni o danni
evidenti, sostituire tutte le parti danneggiate con i relativi perni, viti e dadi di
ssaggio! Eventualmente rivolgersi ad un’ofcina autorizzata.
N.B.: USARE SOLO RICAMBI ORIGINALI!

ISTRUZIONI DI SICUREZZA:
- E’ obbligatorio indossare scarpe resistenti durante l’uso della macchina .
- Prima del trasporto della macchina, arrestare il motore e attendere l’arresto
completo degli stadi del turboneve. Durante gli spostamenti della macchina al di
fuori della zona di lavoro, l’elica anteriore deve essere disinnestata.
- Prestare particolare attenzione utilizzando il turboneve su argini e pendii, lavorare
sempre nel senso della pendenza, mai trasversalmente ed in ogni caso non
lavorare mai su pendenze maggiori del 30%.
MANUTENZIONE:
Pulire accuratamente l’attrezzo dopo ogni utilizzo mediante una spazzola o uno
straccio.
Non utilizzare sostanze chimiche per pulire le parti in plastica per evitare di
danneggiarle.
Non usare acqua nella zona adiacente il motore.
Sostituire l’olio presente nel riduttore. Per poter accedere al tappo dell’olio seguire
le istruzioni del paragrafo seguente.
SOSTITUZIONE PERIODICA DELL’OLIO (Fig. 9):
L’olio, all’interno del riduttore, è da sostituirsi dopo le prime 50 ore di lavoro e poi
periodicamente dopo 600-700 ore di lavoro o almeno una volta all’anno con 0.35 lt.
di olio SAE 90 EP o equivalente.
Per poter accedere al tappo dell’olio [25] è necessario smontare il carter accessorio
[2] dal telaio turboneve [8]. Posizionare quindi l’accessorio in posizione verticale
come mostrato in gura. Svitare i sei dadi [21] e togliere il coperchio in plastica [1]
se ancora presente. Svitare le quattro viti passanti [22] e slare il telaio nero [2].
Slare il riduttore dal mozzo [24] e sostituire l’olio dopo aver aperto il tappo posto
sul retro dello stesso.
IMPORTANTE: Per evitare l’inquinamento delle falde acquifere, l’olio esausto NON
deve essere gettato in scarichi fognari o canali idrici. Depositi per l’olio esausto
sono ubicati presso tutti i distributori di benzina, oppure in discariche autorizzate
secondo le normative comunali del Comune di residenza.
Rimontare il riduttore sul mozzo e inlare nuovamente il telaio accessorio [2].
Avvitare prima i dadi [21] e solo successivamente le viti passanti [22] facendo in
modo che i due proli angolari [23] non vengano a contatto con la puleggia montata
sul riduttore.
RIMESSAGGIO:
Tenere la macchina in ambiente non direttamente esposto agli agenti atmosferici e
riposto in condizione di sicurezza.
Svuotare completamente il serbatoio del carburante quando l’apparecchio viene
lasciato fermo per un lungo periodo. Il serbatoio deve essere vuotato sempre
all’aperto.

DATI TECNICI :
Supercie frontale di lavoro: 55x56 cm
Scarico neve: regolabile manualmente
Max gittata : 8-12 metri
Regolazione camino manuale :190° verticale 70° orizzontale
N° stadi del turboneve: 2
Altezza di lavoro regolabile: 2-3 cm.
Dimensioni accessorio : 90x55x56 cm.
Peso accessorio: 43 kg.
Peso macchina + accessorio completo : 101 kg.
