euroline LED Techno Strobe DMX User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
LED
Techno Strobe
DMX

00064378.DOC, Version 1.0
2/22
Inhaltsverzeichnis
Table of contents
EINFÜHRUNG................................................................................................................................................... 3
SICHERHEITSHINWEISE................................................................................................................................. 3
BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 5
GERÄTEBESCHREIBUNG............................................................................................................................... 6
Features ......................................................................................................................................................... 6
Geräteübersicht.............................................................................................................................................. 6
INSTALLATION ................................................................................................................................................ 7
Montage ......................................................................................................................................................... 7
Befestigung .................................................................................................................................................... 7
Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe........................................................... 8
Anschluss ans Netz........................................................................................................................................ 8
Master/Slave-Betrieb...................................................................................................................................... 9
Anschluss an den analogen Controller / Verbindung Strobe - Strobe ........................................................... 9
BEDIENUNG ..................................................................................................................................................... 9
Standalone-Modus ....................................................................................................................................... 10
Control Board ............................................................................................................................................... 10
DMX-Modus ................................................................................................................................................. 10
DMX-Protokoll .............................................................................................................................................. 11
Analog-Controller ......................................................................................................................................... 11
REINIGUNG UND WARTUNG........................................................................................................................ 11
Sicherungswechsel ...................................................................................................................................... 12
TECHNISCHE DATEN.................................................................................................................................... 12
INTRODUCTION ............................................................................................................................................. 13
SAFETY INSTRUCTIONS............................................................................................................................... 13
OPERATING DETERMINATIONS.................................................................................................................. 15
DESCRIPTION OF THE DEVICE ................................................................................................................... 16
Features ....................................................................................................................................................... 16
Overview ...................................................................................................................................................... 16
INSTALLATION .............................................................................................................................................. 17
Mounting....................................................................................................................................................... 17
Attachment ................................................................................................................................................... 17
DMX-512 connection / connection between fixtures.................................................................................... 18
Connection with the mains........................................................................................................................... 18
Master/Slave operation ................................................................................................................................ 19
Analog controller connection / connection between fixtures........................................................................ 19
OPERATION.................................................................................................................................................... 19
Stand-alone Mode........................................................................................................................................ 19
Control Board ............................................................................................................................................... 19
DMX Mode ................................................................................................................................................... 20
DMX-Protocol............................................................................................................................................... 20
Analog controller .......................................................................................................................................... 20
CLEANING AND MAINTENANCE ................................................................................................................. 21
Replacing the fuse ....................................................................................................................................... 21
TECHNICAL SPECIFICATIONS..................................................................................................................... 22
Diese Bedienungsanleitung gilt für die Artikelnummer 52201080
This user manual is valid for the article number 52201080
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de

00064378.DOC, Version 1.0
3/22
BEDIENUNGSANLEITUNG
LED Techno Strobe DMX
Gerät vor Feuchtigkeit und Nässe schützen!
Vor Öffnen des Gerätes vom Netz trennen!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein EUROLITE LED Techno Strobe DMX entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das LED Techno Strobe DMX aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

00064378.DOC, Version 1.0
4/22
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb
und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose
angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau
übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes
und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden.
Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände
können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und
nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der
Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets
eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt
werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die
benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für
evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an
der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker
beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B.
durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der
Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden.
Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmut-
zungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in
irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur
minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz
getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das
Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche
Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten
auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen,
so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile
hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich
nicht um eine Störung des Gerätes.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!

00064378.DOC, Version 1.0
5/22
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Das Stroboskop darf niemals ohne Schutzscheibe betrieben werden!
Ersetze jede gebrochene Schutzscheibe.
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um eine ortsfeste Leuchte für allgemeine Zwecke. Dieses Produkt ist nur
für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur
Verwendung in Innenräumen konzipiert.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
- - -m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,1 Meter nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Die maximale Umgebungstemperatur Ta=45° C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

00064378.DOC, Version 1.0
6/22
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden.
GERÄTEBESCHREIBUNG
Features
LED-Stroboskop mit DMX-Steuermöglichkeit
•Ausgestattet mit einer leistungsstarken 50-W-LED
•DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich
•Helligkeit und Blitzfrequenz stufenlos einstellbar
•Kunststoffgehäuse mit Hängebügel und Feststellschrauben
•Mikrofonempfindlichkeit über Control Board einstellbar
•Musiksteuerung über eingebautes Mikrofon
•Hochwertiger Reflektor
•Anschlussfertig über Netzleitung mit Kaltgerätestecker
•Mit 3-poliger XLR-Anschlussbuchse
•Anschluss für analogen Controller
•Komfortable Adressierung und Einstellung über Control Board mit LED-Anzeige und drei Bedientasten
•DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich
•Für Partykeller und Heimanwendungen

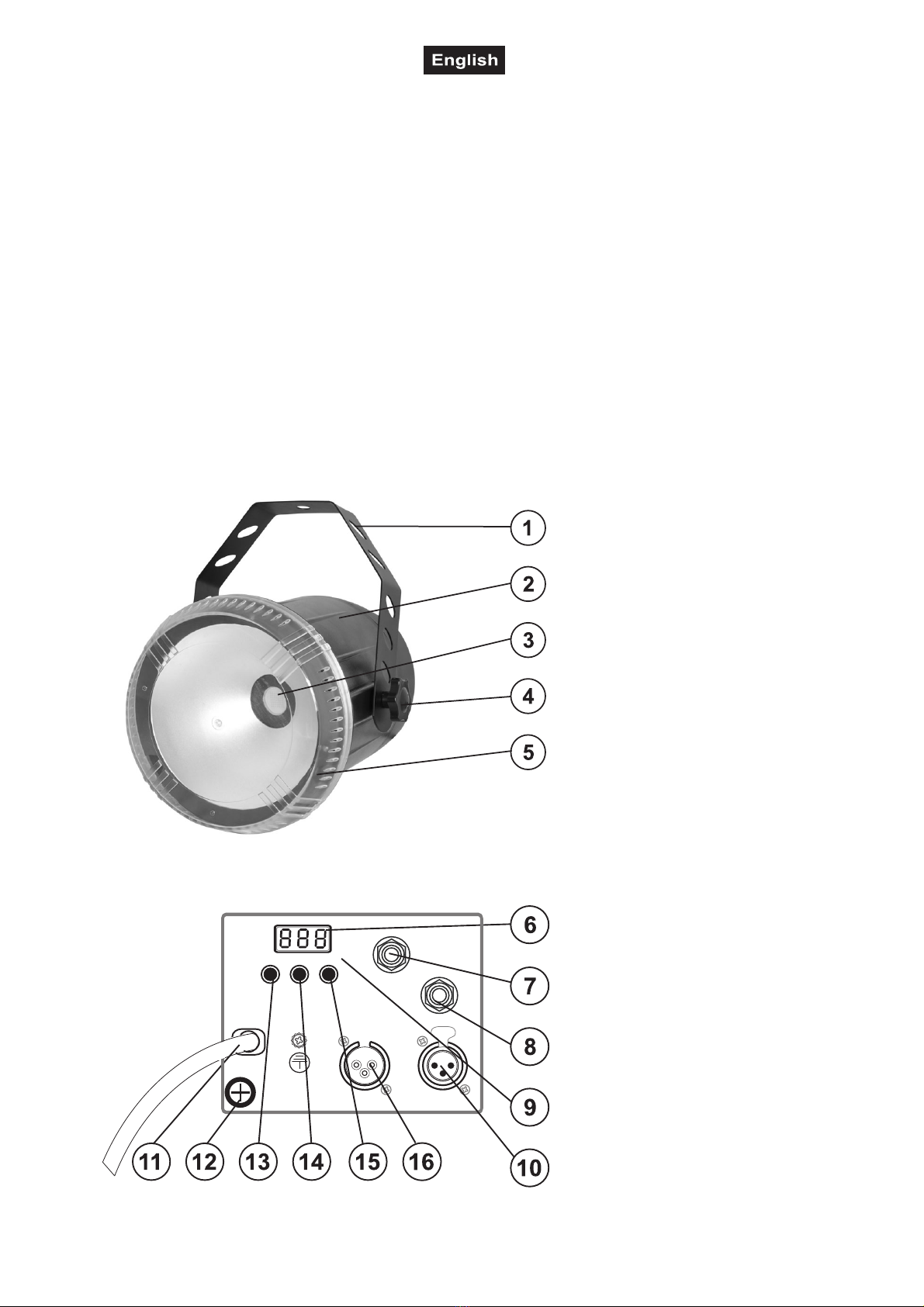

Geräteübersicht
(1) Hängebügel
(2) Gehäuse
(3) LED
(4) Feststellschraube
(5) Farbkappe klar

00064378.DOC, Version 1.0
7/22
(6) Display
(7) Analog-Eingangsbuchse
(8) Analog-Ausgangsbuchse
(9) Control Board
(10) DMX-Ausgangsbuchse
(11) Spannungsversorgung
(12) Sicherungshalter
(13) MODE-Taste
(14) DOWN-Taste
(15) UP-Taste
(16) DMX-Eingangsbuchse
INSTALLATION
Montage
Befestigen Sie das Strobe mit dem Hängebügel am gewünschten Installationsort. Stellen Sie den
Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät
NICHT!
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Befestigung
Achtung: Festinstallation wird empfohlen!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs-
freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Mittels Wasserwaage muss überprüft
werden, dass das Gerät absolut plan befestigt wurde.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff)
wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf
den jeweiligen Werkstoff abgestimmt werden. Erfragen Sie die passende Dübel/Schraubenkombination von
einem Fachmann unter Angabe der max. Belastbarkeit und des vorliegenden Werkstoffes.
Das Gerät muss immer über alle Befestigungslöcher angebracht werden. Verwenden Sie geeignete
Schrauben und vergewissern Sie sich, dass die Schrauben fest mit dem Untergrund verbunden sind.

00064378.DOC, Version 1.0
8/22
Vorgehensweise:
Schritt 1: An dem Befestigungsbügel des Gerätes befinden sich die Löcher zur Installation.
Schritt 2: Halten Sie das Gerät mit dem Befestigungsbügel an die Stelle, wo es installiert werden soll.
Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug.
Schritt 4: Bohren Sie die Löcher.
Schritt 5: Halten Sie das Gerät mit dem Befestigungsbügel in der gewünschten Position und schrauben
Sie es fest.
Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe
Achten Sie darauf, dass die Adern der Datenleitung an keiner
Stelle miteinander in Kontakt treten. Andernfalls funktionieren die Geräte nicht
bzw. nicht korrekt.
Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist.
Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem
DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.

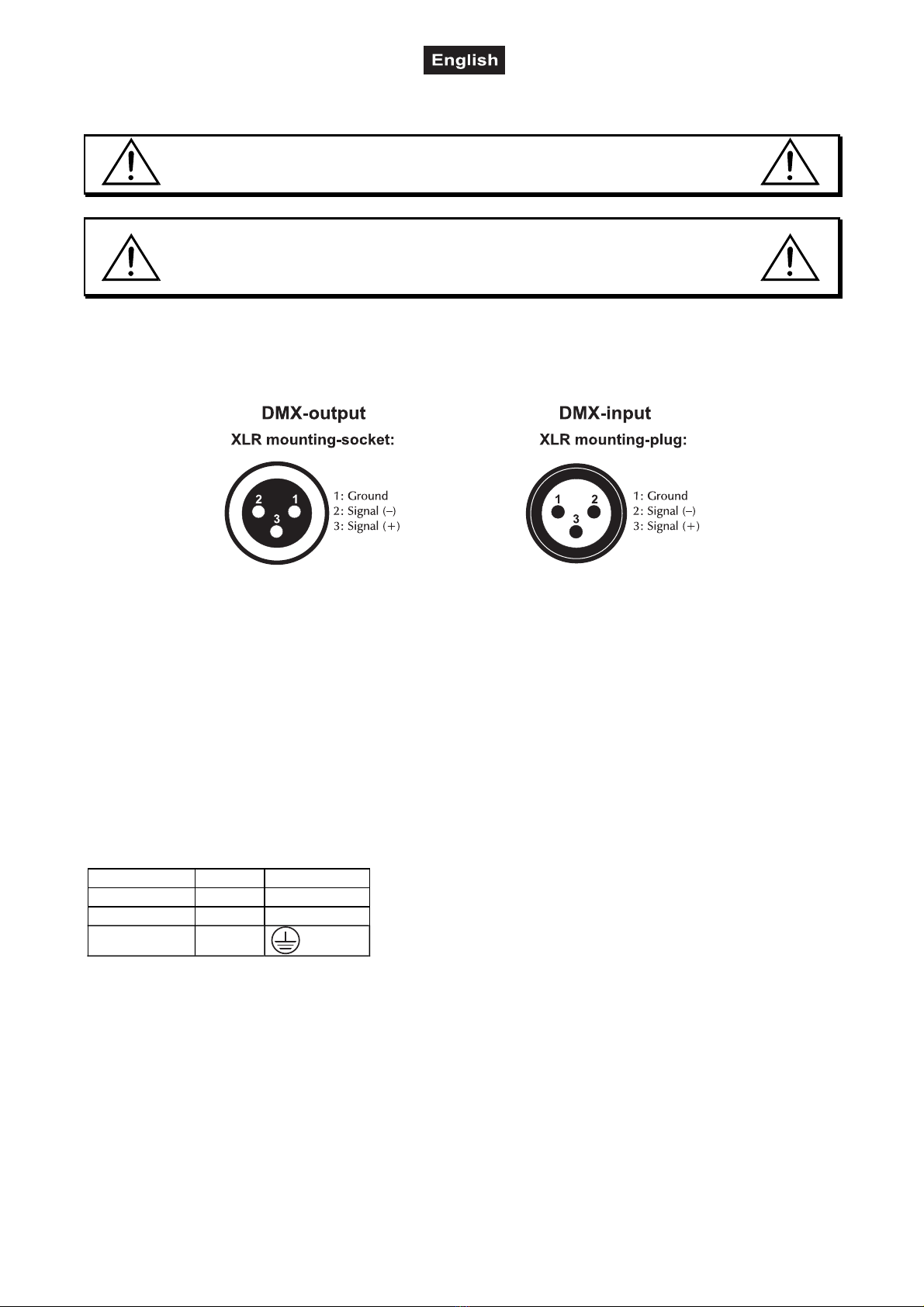

Belegung der XLR-Verbindung:
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers
direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit
anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes
an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte ange-
schlossen sind.
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden.
Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–)
und Signal (+) ein 120 Widerstand eingelötet ist.
Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie
folgt:
Leitung Pin International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter

00064378.DOC, Version 1.0
9/22
Hinweis Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät
gesteuert werden.
An der Rückseite des Gerätes befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die
sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät
verbunden werden. Stecken Sie das DMX-Kabel in die OUT-Buchse und verbinden Sie es mit dem IN-
Stecker des nächsten Gerätes.
Stellen Sie bei allen Slave-Geräten die DMX-Adresse auf 001.
Anschluss an den analogen Controller / Verbindung Strobe - Strobe
Über die beiden Klinkenbuchsen an der Geräterückseite lassen sich mehrere Stroboskope miteinander
verbinden und an die EUROLITE Strobe-Controller anschließen. Achten Sie darauf, dass Sie nicht mehr
Strobes an den Controller anschließen als in der Bedienungsanleitung des Controllers angegeben.
Um die Verbindung herzustellen verwenden Sie bitte Instrumentenleitungen und Mono-Klinkenstecker.
Die Belegung der Mono-Klinkenbuchse lautet:
Tip +10 V
Sleeve Masse
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt das LED Techno Strobe
DMX den Betrieb auf.
Das LED-Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, UP,
DOWN auswählen.
Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone- oder im DMX-gesteuerten Modus
betrieben werden.
-STANDALONE-MODUS
•Einstellung Blitzfrequenz (F-1 – F-9)
•Einstellung Helligkeit (C-0 – C-9)
•Musiksteuerung / Empfindlichkeit (S-0 – S-9)
•Slave-Einstellung (Add 001)
-DMX-MODUS (Add 1-512)

00064378.DOC, Version 1.0
10/22
Standalone-Modus
Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu das Gerät vom
Controller.

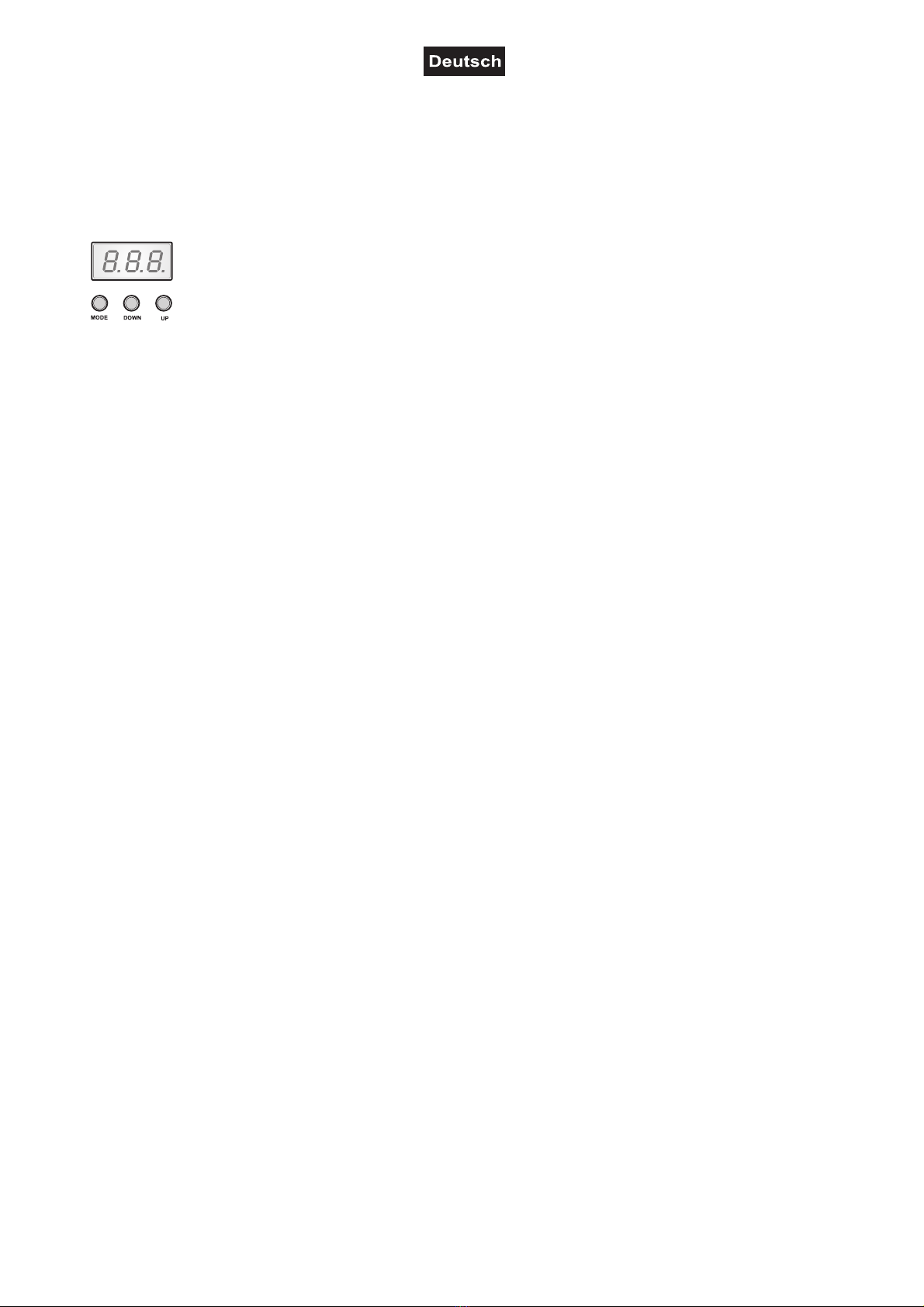

Control Board
Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die Blitzfrequenz
einstellen oder die DMX-Startadresse eingeben.
Durch Drücken der MODE-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken
der UP/DOWN-Tasten können Sie die Auswahl verändern. Die jeweiligen Funktionen werden
im Folgenden beschrieben.
Nach 30 Sekunden Untätigkeit erlischt das Display. Mit einem Tastendruck steht es wieder zur Verfügung.
Einstellung Blitzfrequenz
Drücken Sie die MODE-Taste bis das LED-Display F-0 anzeigt. Wählen Sie mit der UP- oder DOWN-Taste
die gewünschte Blitzfrequenz (1 - 9 ) aus.
Einstellung Helligkeit
Drücken Sie die MODE-Taste bis das LED-Display C-0 anzeigt. Wählen Sie mit der UP- oder DOWN-Taste
die gewünschte Helligkeit (0 - 9) aus.
Musiksteuerung/Einstellung Mikrofonempfindlichkeit
Dank des eingebauten Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch
den Raum geworfen. Der Strobe-Effekt erfolgt musikgetaktet.
Drücken Sie die MODE-Taste bis das LED-Display S-0 anzeigt. Wählen Sie mit der UP- oder DOWN-Taste
die gewünschte Empfindlichkeit (0 - 9) aus.
Slave-Einstellung
Stellen Sie bei allen Slave-Geräten die DMX-Adresse auf 001. Drücken Sie die MODE-Taste bis das Display
Add anzeigt. Wählen Sie mit der UP- oder DOWN-Taste die Adresse 001 aus.
DMX-Modus
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX-
Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre
Eigenschaften sind unter DMX-Protokoll aufgeführt.
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal,
auf den das Gerät auf Signale vom Controller reagiert.
Adressierung des Geräts
Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display Add anzeigt. Sie können nun
die gewünschte Adresse (001 - 512) über die UP- oder DOWN-Taste auswählen.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie das LED Techno Strobe DMX über Ihren
Controller ansteuern.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere Geräte
auf eine Adresse definiert, arbeiten sie synchron.
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden
damit die Geräte korrekt funktionieren.

00064378.DOC, Version 1.0
11/22
DMX-Protokoll
Kanal DMX Wert Eigenschaft
10-255 Blitzfrequenz
20-255 Helligkeit
Analog-Controller
Um das Gerät mit einem analogen Controller ansteuern zu können, muss sich das Gerät im DMX-Modus
befinden. Drücken Sie die MODE-Taste bis das Display Add anzeigt.
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.
3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Die Schutzscheibe muss gewechselt werden, wenn diese sichtbar beschädigt ist,
so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer!
ACHTUNG!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service-
arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

00064378.DOC, Version 1.0
12/22
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre-
her aus dem Gehäuse (gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 35 W90 VA
Anzahl der DMX Steuerkanäle: 2
DMX512-Anschluss: 3-pol. XLR
Blitzfrequenz: 1-12 Hz
Musiksteuerung: über eingebautes Mikrofon
LED-Typ: 50 W
Anzahl der LEDs: 1
Maße: 260 x 240 x 290 mm
Gewicht: 2 kg
Maximale Umgebungstemperatur Ta: 45° C
Maximale Leuchtentemperatur im Beharrungszustand TC:60°C
Mindestabstand zu enflammbaren Oberflächen: 0,5 m
Mindestabstand zum angestrahlten Objekt: 0,1 m
Sicherung: F 1 A, 250 V
Zubehör:
EUROLITE CH-1 Strobe Control Best.-Nr. 52202210
EUROLITE CH-2 Strobe Control Best.-Nr. 52202212
EUROLITE CH-4 Strobe Control Best.-Nr. 52202214
EUROLITE Strobe Controller Best.-Nr. 52202222
EUROLITE ST-1 Strobe Control, 1 Kanal Best.-Nr. 52202207
Farbkappe für Techno Strobe 550 klar Best.-Nr. 94202020
Farbkappe für Techno Strobe 550 gelb Best.-Nr. 94202025
Farbkappe für Techno Strobe 550 blau Best.-Nr. 94202030
Farbkappe für Techno Strobe 550 rot Best.-Nr. 94202035
Farbkappe für Techno Strobe 550 grün Best.-Nr. 94202040
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
17.11.2011 ©

00064378.DOC, Version 1.0
13/22
USER MANUAL
LED Techno Strobe DMX
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE LED Techno Strobe DMX. If you follow the instructions given in
this manual, we are sure that you will enjoy this device for a long period of time.
Unpack your LED Techno Strobe DMX.
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.

00064378.DOC, Version 1.0
14/22
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C
connection cable or on the casing, do not take the device into operation and immediately consult your local
dealer.
This device falls under protection-class I. The power plug must only be plugged into a protection class I
outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or
power outlets can lead to the destruction of the device and to mortal electrical shock.
Always plug in the power plug last. The power plug must always be inserted without force. Make sure that
the plug is tightly connected with the outlet.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal
electrical shock.
Never modify, bend, strain mechanically, put pressure on, pull or heat up the power cord. Never operate next
to sources of heat or cold. Disregard can lead to power cord damages, fire or mortal electrical shock.
The cable insert or the female part in the device must never be strained. There must always be sufficient
cable to the device. Otherwise, the cable may be damaged which may lead to mortal damage.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
If extension cords are used, make sure that the core diameter is sufficient for the required power
consumption of the device. All warnings concerning the power cords are also valid for possible extension
cords.
Always disconnect from the mains, when the device is not in use or before cleaning it. Only handle the
power-cord by the plug. Never pull out the plug by tugging the power-cord. Otherwise, the cable or plug can
be damaged leading to mortal electrical shock. If the power plug or the power switch is not accessible, the
device must be disconnected via the mains.
If the power plug or the device is dusty, the device must be taken out of operation, disconnected and then be
cleaned with a dry cloth. Dust can reduce the insulation which may lead to mortal electrical shock. More
severe dirt in and at the device should only be removed by a specialist.
There must never enter any liquid into power outlets, extension cords or any holes in the housing of the
device. If you suppose that also a minimal amount of liquid may have entered the device, it must immediately
be disconnected. This is also valid, if the device was exposed to high humidity. Also if the device is still
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced
insulation can cause mortal electrical shock.
There must never be any objects entering into the device. This is especially valid for metal parts. If any metal
parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and
disconnected immediately. Malfunction or short-circuits caused by metal parts may cause mortal injuries.
During the initial start-up some smoke or smell may arise. This is a normal process and does not necessarily
mean that the device is defective.
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!
Please consider that damages caused by manual modifications to the device are not subject to warranty.
Never operate the stroboscope without protective shield!
Replace any cracked protective shield.

00064378.DOC, Version 1.0
15/22
Keep away children and amateurs!
Never leave this device running unattended.
OPERATING DETERMINATIONS
This device is a fixed general purpose luminaire. This product is only allowed to be operated with an
alternating voltage of 230 V, 50 Hz and was designed for indoor use only.
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
device will serve you for a long time without defects.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be
saturated with an amount of smoke that the visibility will always be more than 10 meters.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
The symbol
- - -m
determines the minimum distance from lighted objects. The minimum distance
between light-output and the illuminated surface must be more than 0.1 meters.
This device is only allowed for an installation via the mounting bracket. In order to safeguard sufficient
ventilation, leave 50 cm of free space around the device.
The housing must never touch surrounding surfaces or objects.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
The maximum ambient temperature Ta=45° C must never be exceeded.
Operate the device only after having become familiarized with its functions. Do not permit operation by
persons not qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in
the original state.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, crash etc.

00064378.DOC, Version 1.0
16/22
DESCRIPTION OF THE DEVICE
Features
LED strobe with with DMX control
•Equipped with a poweful 50 W LED
•DMX-controlled operation or stand-alone operation with Master/Slave function
•Brightness and flash-rate steplessly adjustable
•Plastic-housing with mounting bracket and fixation screws
•Adjustable microphone sensitivity via control board
•Sound-control via built-in microphone
•High-quality reflector
•Ready for connection via power cord with IEC-plug
•With 3-pin XLR-connection
•Connector for analog controller
•Comfortable addressing and setting via control board with LED display and three operating buttons
•DMX512 control possible via any commercial DMX-controller
•Ideal for party-rooms and household use
Overview
(1) Mounting bracket
(2) Housing
(3) LED
(4) Fixation screw
(5) Color-cap clear
(6) Display
(7) Analog input socket
(8) Analog output socket
(9) Control board
(10) DMX output socket
(11) Power supply
(12) Fuseholder
(13) MODE button
(14) DOWN button
(15) UP button
(16) DMX input socket

00064378.DOC, Version 1.0
17/22
INSTALLATION
Mounting
Mount the strobe with the mounting-bracket on the desired installation spot. Adjust the desired inclination-
angle via the mounting-bracket and fix the bracket-screws.
When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges,
under high working places and other endangered areas is forbidden.
The device must never be fixed swinging freely in the room.
Caution: Devices in hanging installations may cause severe injuries when crashing down! If you have
doubts concerning the safety of a possible installation, do NOT install the device!
Attachment
Permanent installation is recommended!
Before attaching the device, make sure that the installation area can hold a minimum point load of 5 times
the device's weight.
The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant
location. Make sure that the device is installed absolutely planar by using a water-level.
The device must be installed out of the reach of people.
The device must always be installed via all fixation holes. Do only use appropriate screws and make sure
that the screws are properly connected with the ground.
The durability of the installation depends very much on the material used at the installation area (building
material) such as wood, concrete, gas concrete, brick etc. This is why the fixing material must be chosen to
suit the wall material. Always ask a specialist for the correct plug/screw combination indicating the maximum
load and the building material.
Procedure:
Step 1: The holes for the installation are on the mounting bracket.
Step 2: Hold the mounting bracket onto the location where the device is to be installed.
Step 3: Mark the boreholes with a pen or a suitable tool.
Step 4: Drill the holes.
Step 5: Hold the mounting bracket in the desired position and fix it.

00064378.DOC, Version 1.0
18/22
DMX-512 connection / connection between fixtures
The wires must not come into contact with each other, otherwise
the fixtures will not work at all, or will not work properly.
Please note, the starting address depends upon which controller is being used.
Only use a DMX-cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture
or one fixture with another.
Occupation of the XLR connection:
If you are using controllers with this occupation, you can connect the DMX output of the controller directly
with the DMX input of the first device in the DMX chain. If you wish to connect DMX controllers with other
XLR outputs, you need to use adapter cables.
Building a serial DMX chain:
Connect the DMX output of the first device in the DMX chain with the DMX input of the next device. Always
connect one output with the input of the next device until all devices are connected.
Caution: At the last fixture, the DMX cable has to be terminated. Plug the terminator with a 120 resistor
between Signal (–) and Signal (+) in the DMX output of the last fixture.
Connection with the mains
Connect the device to the mains with the power plug. The occupation of the connection cables is as follows:
Cable Pin International
Brown Live L
Blue Neutral N
Yellow/Green Earth
Attention! The earth has to be connected!
If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with the IEC
standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum
fault current of 30 mA.

00064378.DOC, Version 1.0
19/22
Master/Slave operation
The master/slave operation enables that several devices can be synchronized and controlled by one master
device.
On the rear panel of the device you can find an XLR jack and an XLR plug, which can be used for
connecting several devices.
Choose the device which is to control the effects. This device then works as master device and controls all
other slave devices, which are to be connected to the master device via a DMX-cable. Connect the OUT jack
with the IN plug of the next device.
Set the DMX start address 001 on every slave-device.
Analog controller connection / connection between fixtures
The strobe features two ¼“-jacks for connecting several strobes and a one-channel controller by using
instrument leads and mono jack plugs.
Remote control of the strobe is possible via analogue 10V-signals. Every impulse is followed by a flash. We
recommend to use the Eurolite Strobe Controller.
Make sure that you do not connect more strobes like stated in the user manual of the controller.
The occupation of the mono jacks is as follows:
Tip +10 V
Sleeve Ground
OPERATION
After you connected the effect to the mains, the strobe starts running.
The LED display lights up and you can choose the desired mode via the buttons MODE, UP, DOWN.
The device has two operating modes. It can be operated in Stand Alone or in DMX-controlled mode.
-STAND-ALONE MODE
•Setting flash-rate (F-1 – F-9)
•Setting brightness (C-0 – C-9)
•Sound Control / Sensitivity (S-0 – S-9)
•Slave Setting (Add 001)
-DMX MODE (Add 1-512)
Stand-alone Mode
In the Stand Alone mode, the device can be used without a controller. Disconnect the device from the
controller.
Control Board
The Control Board offers several features: you can e.g. set the flash-rate or the starting
address.
Browse through the main menu by pressing MODE. You can change the selection by pressing
UP or DOWN. The functions provided are described in the following sections.
The display shuts off after 30 seconds of inactivity. With the touch of a button it lights up again.

00064378.DOC, Version 1.0
20/22
Flash-rate setting
Press the MODE button until the display shows F-0.Select the desired flash-rate (1 - 9) via the UP or DOWN
buttons.
Brightness setting
Press the MODE button until the display shows C-0.Select the desired brightness (0 - 9) via the UP or
DOWN buttons.
Sound Control/microphone sensitivity setting
You can do without a controller as the device features a built-in microphone, which provides automatic sound
control. Strobe effects are sound-controlled.
Press the MODE button until the display shows S-0.Select the desired sensitivity (0 - 9) via the UP or
DOWN buttons.
Slave setting
Set the DMX start address 001 on every slave-device. Press the MODE button until the display shows Add.
Select the address 001 via the UP or DOWN buttons.
DMX Mode
You can control the devices individually via your DMX-controller. Every DMX-channel has a different
occupation with different features. The individual channels and their features are listed under DMX-protocol.
The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from
which the device will respond to the controller.
Addressing
Press the MODE button until the display shows Add.You can now set the desired address (001 - 512) via
the UP or DOWN buttons.
Controlling:
After having addressed the LED Techno Strobe DMX, you may now start operating it via your lighting
controller.
Please, be sure that you don’t have any overlapping channels in order to control each fixture correctly and
independently from any other fixture on the DMX-chain. If several fixtures are addressed similarly, they will
work synchronically.
Note:
It’s necessary to insert the XLR termination plug with 120 in the last lighting in the link in order to ensure
proper transmission on the DMX data link.
DMX-Protocol
Channel DMX Value Characteristic
10-255 Flash-rate
20-255 Brightness
Analog controller
The device must be in DMX-mode in order to control it via an analog controller. Press the MODE button until
the display shows Add.
