2руководство по эксплуатации User manual TPS- 2M
Назначение изделия
Общие сведения > Термопресс для отливки изделий из термопластов модели TPS-2М,
далее пресс, предназначен для изготовления изделий из термопластичных материалов
методом термоинжекции. Характеристики пресса позволяют производить отливки массой
термопласта до 30 г. с температурой плавления до 450 °С. Тип привода — пневматический.
Разогрев материала и процесс литья осуществляется в автоматическом режиме. Разогрев
пресс-форм возможен непосредственно в прессе. Максимальная температура разогрева
пресс-формы 120 °С. Пресс разработан и производится ООО «Эвидент плюс»
по ТУ 3627-009-75254505-2015
Условия эксплуатации > Пресс соответствует группе климатического исполнения УХЛ4
по ГОСТ 15150-69 и предназначен для использования в следующих условиях окружающей
среды:
№Наименование параметра Величина параметра
1Температура окружающей среды +1…+50 ˚С
2Атмосферное давление 86…107 кПа
3Относительная влажность (при 35 ˚С) 30….80 %
Описание изделия > Пресс конструктивно состоит из силовой колонны и блока управления.
В силовую колонну входит пневматический цилиндр с клапаном управления, рабочий цилиндр
с датчиком температуры и нагревателем, рабочий поршень-толкатель и фиксатор для кюветы.
Блок управления включает сенсорный экран, манометр, редуктор, фильтр со штуцером для
подключения воздуха. Внутри блока управления расположена автоматика, реализующая
работу устройства, а также средства защиты: аварийный клапан сброса давления
и электрический предохранитель.
Технические характеристики
№Наименование параметра
Наличие функции или величина
параметра
1Напряжение питания, В ~ 220 ±10%
2Частота, Гц 50
3Потребляемая мощность, Вт 1020 ± 7%
4Рабочая среда силового цилиндра очищенный сжатый воздух, не ниже
класса 7 по ГОСТ 17433-80
5Напряжение питания пневмораспределителя, В 24
6Максимальный ход штока пневмоцилиндра, мм 100
7Диаметр пневмоцилиндра, мм 125
8Входное давление пневмосистемы не менее, МПа 0,45
9Усилие при максимальном давлении, кгс 1300
10 Режим работы длительный
11 Габаритные размеры, мм 600х385х215
12 Вес, кг 22
13 Установка пресса вертикальная на стол,
вертикальная на стену

evidsun.com 3
Комплект поставки
№Наименование Количество
1Термопресс TPS-2M 1
2Кювета 1
3Картридж Evidsun средний 3
4Картридж Evidsun Dent большой 3
5Картридж Evidsun Light средний 3
6Картридж Evihard большой 3
7Картридж Evidsun Acetal средний 5
8Картридж Evidsun Ultra средний 5
9Картридж Evihard X большой 3
10 Смазка силиконовая, 30 г. 1
11 Рамка для разборки кюветы 1
12 Пятак для выбивания гипса 1
13 Перчатки спилковые 1 пара
14 Крюк для извлечения кюветы 1
15 Паспорт изделия (гарантийный талон) 1
16 Руководство по эксплуатации 1
*Производитель вправе вносить изменения в комплект поставки по своему усмотрению.
Меры безопасности
При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ
12.3.019-80, «Правил эксплуатации электроустановок потребителей»,
«Правил охраны труда при эксплуатации электроустановок потребителей».
Для предотвращения ожогов при работе с разогретой кюветой рекомендуется использовать
теплозащитные перчатки.
Для удаления использованного картриджа рекомендуется использовать
специализированные щипцы.
Внутри блока управления при эксплуатации присутствует напряжение величиной
до 250 В, опасное для жизни.
Любые работы, связанные со вскрытием блока управления, производить только при
отключенном питании.
Подключение, регулировка и техническое обслуживание должны производится только
после изучения настоящего руководства по эксплуатации, а также консультации
с разработчиком изделия.
Не допускается попадание влаги внутрь блока управления.

4руководство по эксплуатации User manual TPS- 2M
Распаковка и подготовка к работе
Пресс поставляется в специальной упаковке.
После извлечения удалить упаковочную пленку с изделия. При наличии видимых
повреждений кабеля или изделия необходимо связаться с производителем.
Пресс рекомендуется устанавливать в месте, где скорость перемещения окружающего
воздуха незначительна, т.е. на максимально возможном удалении от вытяжных шкафов,
вентиляционных отверстий, окон и дверей.
При необходимости пресс крепится на стену в вертикальном положении на двух кронштейнах
с помощью анкерных болтов. Анкерные болты должны быть длинной не менее 65 мм
и диаметром не менее 10 мм. Выбор анкерных болтов зависит от несущей способности стены,
к которой производится фиксация.
Электрооборудование пресса подключается к сети переменного тока напряжением 220В.
Заземление пресса обязательно!
Пневмооборудование пресса подключается к источнику сжатого воздуха. Давление
в системе не должно быть ниже 4 Атм. Давление внутри пресса контролируется
по манометру, расположенному на боковой панели изделия. Для изменения давления
необходимо потянуть ручку регулятора давления до щелчка, установить необходимое
значение, после чего вновь утопить ручку регулятора в нормальное положение.
Правила эксплуатации

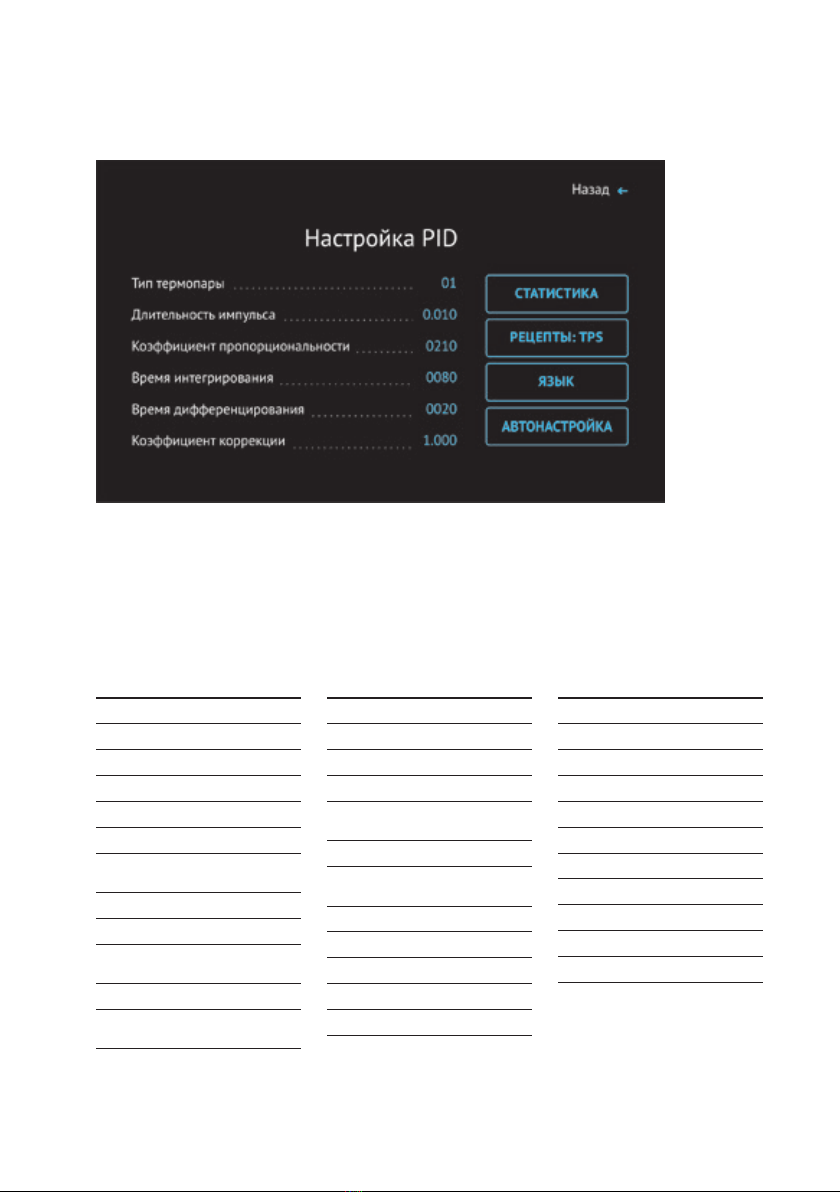

После включения питания происходит загрузка программного обеспечения пресса.

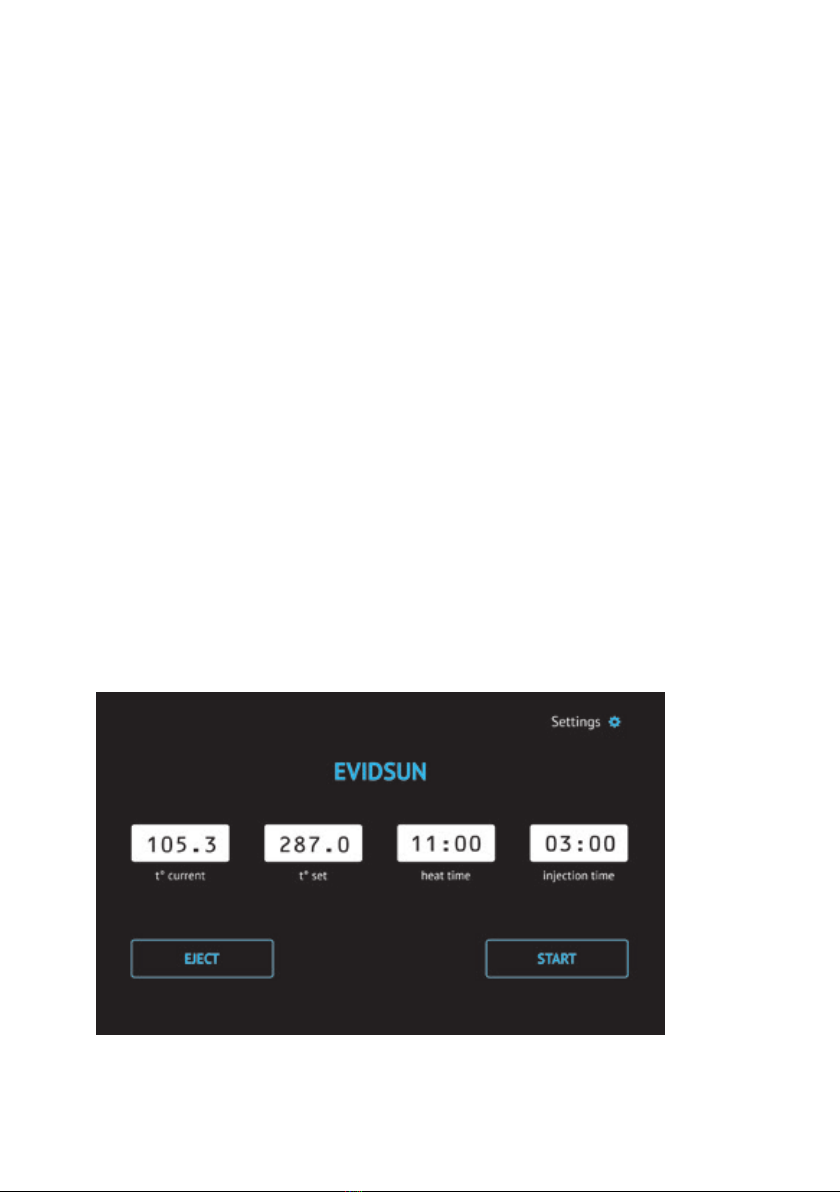

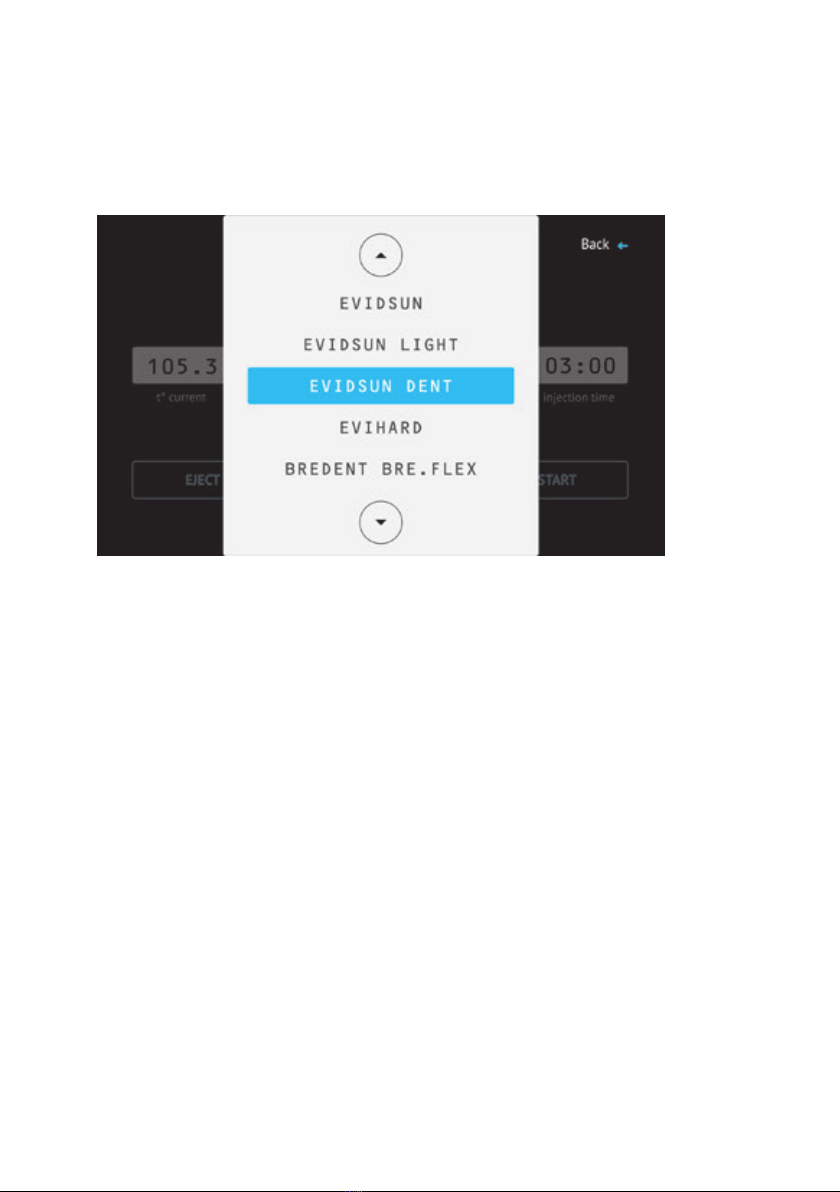

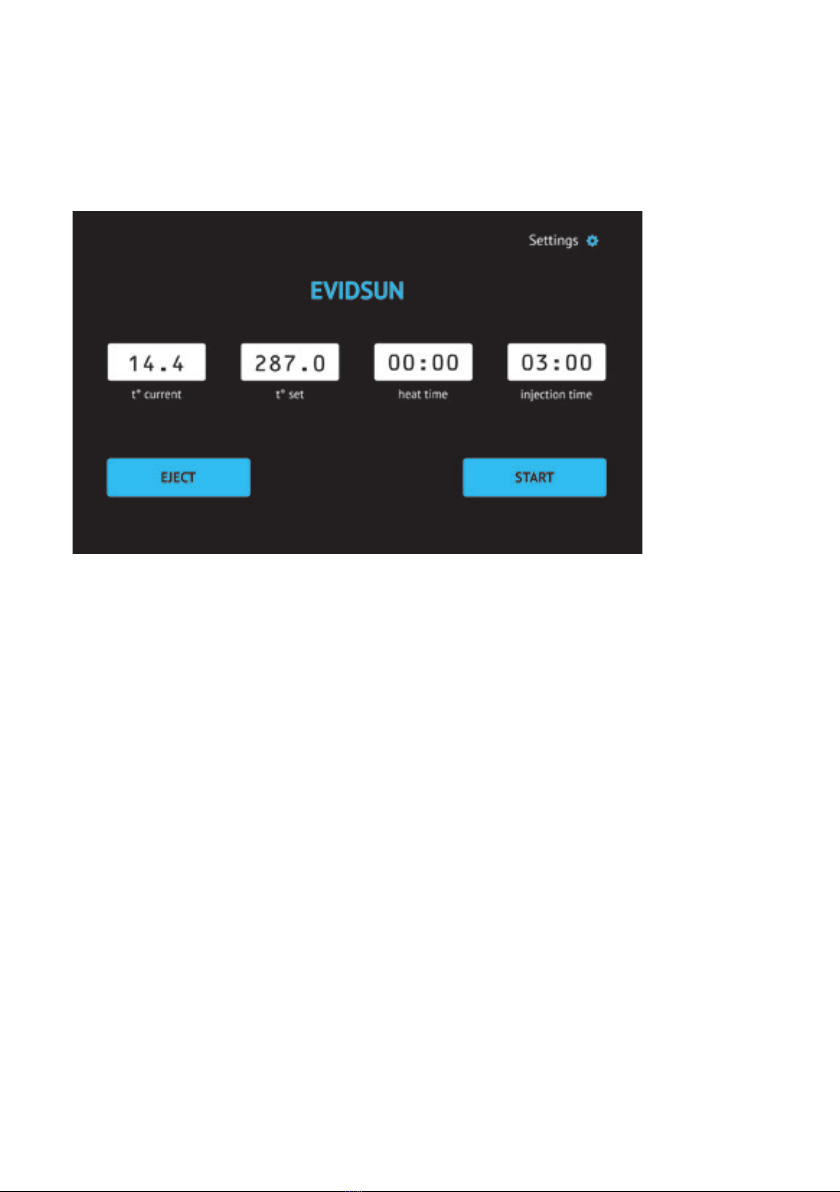

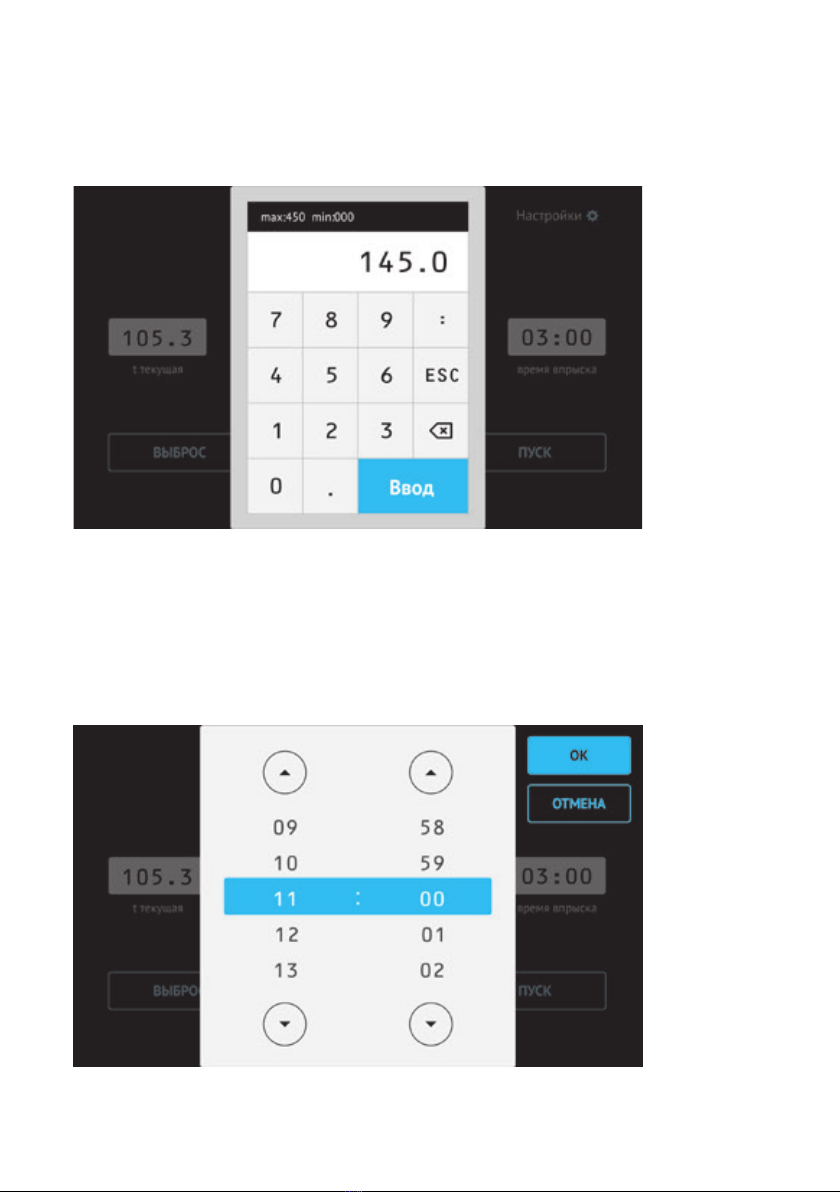

После загрузки появляется основной экран с данными о названии выбранного материала,
текущих и заданных значениях температуры, а также времени процесса:
