Evo-lite infinium 6600 RGB User manual

6600 RGB
User manual / Mode d’emploi

Infinium 6600 RGB User Manual Ver. 1.00 Page 2

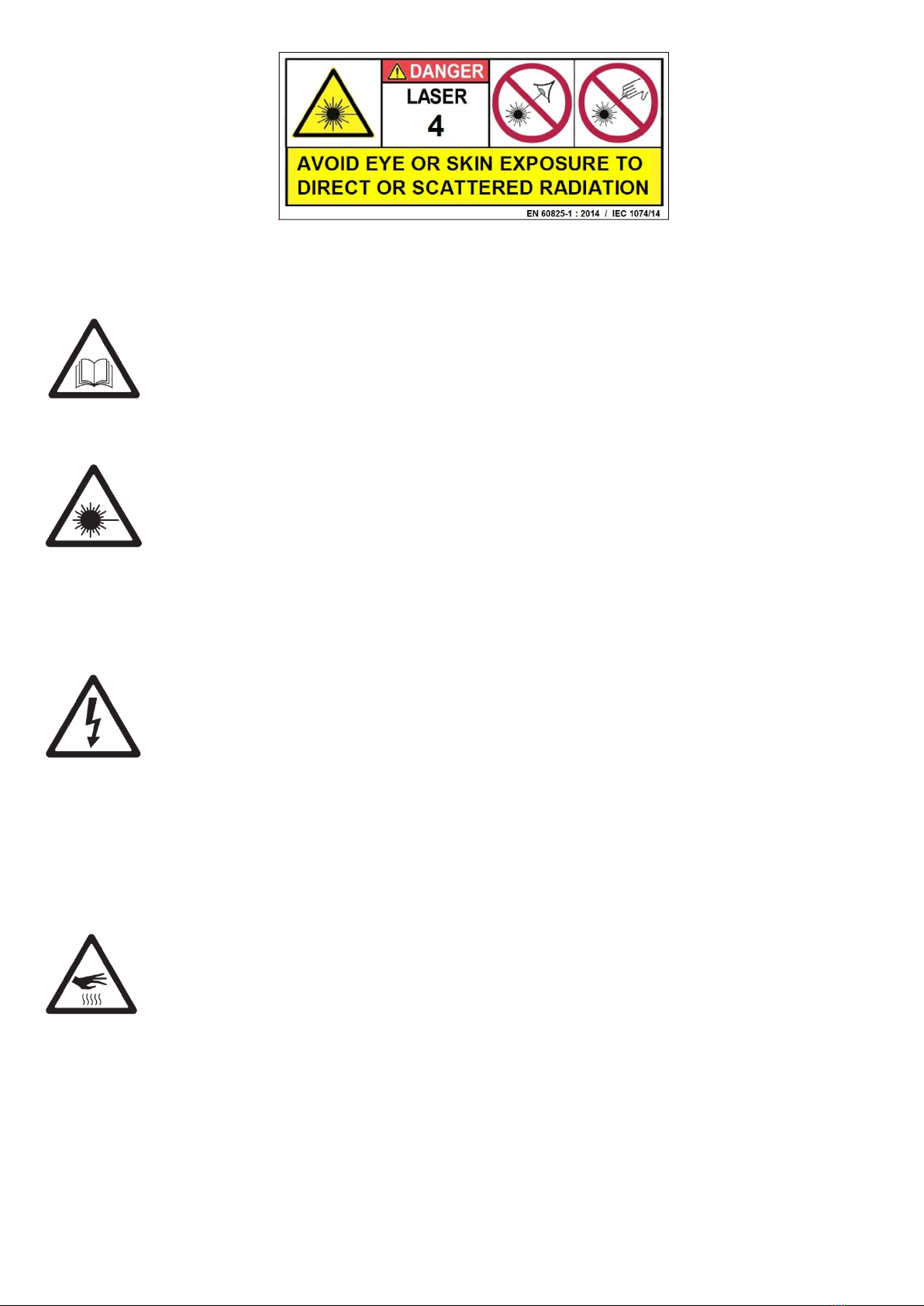

ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions de ce manuel.
ATTENTION ! LASER de classe 4
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas directement dans
le faisceau. Radiations LASER visibles et invisibles. Evitez toute exposition directe ou indirecte aux yeux ou la
peau! LASER Class 4 EN 60825-1 : 2014
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
Afin de réduire et d’éviter tout risque d’électrocution ou d’incendie, ne pas utiliser cet appareil dans un milieu
humidité ou sous la pluie.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 30 minutes après son
utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.

Infinium 6600 RGB User Manual Ver. 1.00 Page 3
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil en
fonctionnement. Ne pas éclairer de surfaces proches du projecteur, il est important de garder une distance de
sécurité d’au moins 5m.
Ne pas positionner de filtre, de cache, ou tout autre masque directement sur, ou devant l’optique du projecteur.
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et d’utiliser cet appareil
de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté.
L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations
produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de
sécurité. Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X le poids
de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de le réparer soi-
même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et agréé. Il n’y a aucune pièce
remplaçable par l’utilisateur.
Ne pas regarder directement le faisceau lumineux. La lumière d’un LASER peut causer des dommages
permanents aux yeux.
Cet appareil doit être installé avec un crochet solide et de dimension adéquate au poids supporté. L’appareil
doit être vissé au crochet et serré convenablement afin d’éviter toute chute due aux vibrations produites
par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de sécurité.
Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placé hors de portée du public.
Locaux d'exploitation : Autant que possible, l'exploitation d'un LASER doit se faire dans un local ou dans un
lieu réservé à cet usage, clos ou délimité.
Les accès des locaux et leurs ouvertures vers l'extérieur ne doivent pas être situés dans l'axe d'un faisceau
direct.
Le sol doit être libre d'obstacles. Les causes de réflexion et de diffusion accidentelles de faisceaux laser
doivent être supprimées (vitres mal placées, meubles ou objets présentant des faces polies).
Les peintures (murs, cloisons, plafonds…) et les revêtements de sol doivent de préférence être mats. A cet
égard, les réflexions diffuses de lasers de la classe 4, des faisceaux focalisés de lasers de la classe 3 à lumière
visible ou infrarouge proche doivent être considérées comme dangereuses et traitées comme telles.
Lors de l'utilisation de lasers puissants (des classes 3 à faisceau focalisé ou 4), il faut éliminer les possibilités
d'impact du faisceau sur des matériaux inflammables (bois, papier, tissus ou matières plastiques) qui
peuvent être à l'origine d'incendies sous des densités de puissance de l'ordre de quelques W.cm-2
appliquées pendant quelques secondes.
Les accès aux zones d'émission laser doivent être signalés en utilisant les panneaux conformes à l'arrêté

Infinium 6600 RGB User Manual Ver. 1.00 Page 4
ministériel du 4 novembre 1993 « Signalisation de sécurité et de santé sur les lieux de travail» et à la norme
NF X 08-003 « Symboles graphiques et pictogrammes - couleurs et signaux de sécurité» de décembre 1994.
Cette signalisation est complétée par la mention de la classe de l'appareil à laser et les consignes prévues
dans la norme NF EN 60825-1. Ces accès peuvent être contrôlés, au moins quand des lasers sont en
fonctionnement.
Commande des émissions : le pupitre de commande devrait être placé en dehors des emplacements exposés
à des émissions dangereuses. La commande des lasers des classes 3 et 4 doit être sous la dépendance d'une
clef de contrôle, enlevée lorsque l'appareil n'est pas utilisé et détenue par une personne qualifiée.
Avertissement :
L’usage de cet appareil est exclusivement réservé aux activités professionnelles de spectacle et d’affichage.
Lors de son utilisation, cet appareil doit être installé de façon à ce que les rayons restent au-dessus du niveau
des yeux du public et ne les atteignent en aucun cas.
Il est interdit d’utiliser cet appareil pour tout autre usage que celui pour lequel il est destiné.
Le fabricant et le distributeur ne sont pas responsables des dommages causés par les LASER EVOLITE.
L’utilisateur est responsable de l’utilisation et du respect de la réglementation NF EN 60825-1:2014.

Infinium 6600 RGB User Manual Ver. 1.00 Page 5
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu pour
un usage professionnel. Sa qualité et sa fiabilité sont le résultat d ’une fabrication soignée et
suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes européenne en
vigueur : NF EN 60825-1:2014.
Description du produit
- LASER Professionnel haut de gamme Evolite Infinium 6600 RGB
- Pure Diode
- Sources :
- Rouge 638nm 1700mW
- Vert 520nm 1700mW
- Bleu 445nm 3200mW
- Puissance totale : 6600mW
- Puissance minimale garantie après optiques : 6000mW
- Divergence extrêmement faible : <1.2mrad
- Taille du faisceau : < 4x2 mm
- Angle de projection max : 60°
- Modulation Analogique
- 128 figures et animations préenregistrées
- Classe 4
- Scans Galvo 35 kpps@8°
- Interface ILDA in&out
- Système « Scan Fail Safety » qui éteint le LASER automatiquement en cas de défaut des moteurs de miroirs.
- Connecteur Interlock pour bouton d'arrêt à distance (en option)
- Option d'inversion PAN&TILT
- Boutons de réglage de l'intensité lumineuse de chaque source sur le panneau arrière
- LED témoin de sortie du rayon LASER en façade
- Clé de sécurité pour verrouiller l'allumage du LASER
- Tension d’alimentation : AC100-240V 50/60Hz
- Boitier en 2 parties, pour la protection des composants sensibles à la poussière (ATS Technology)
- Dimensions : 278x258x188 mm
- Poids : 10.4 kg

Infinium 6600 RGB User Manual Ver. 1.00 Page 6
Ce LASER bénéficie du système ATS qui protège les composants internes sensibles de la poussière et de la fumée.
Grâce à ce procédé, vous profiterez pleinement de la puissance lumineuse de votre LASER en toutes circonstances et
à long terme.
NO.
Description
Fonction
1
Sortie du faisceau
LASER
Sortie du faisceau, ne pas regarder directement
2
DB25 Entrée/Sortie
Connecteurs DB25 pour l’entrée et la sortie du signal ILDA
3
Ecran LCD
Ecran LCD pour le paramétrage
4
Boutons rotatifs
Réglage des axes X/Y, intensité lumineuse du R/V/B, sensisbilité du
microphone
5
DMX
Entrée/Sortie du signal DMX, connecteurs 3 broches
6
Interlock
Le LASER fonctionne uniquement si la télécommande d’arrêt d’urgence ou
le connecteur provisoire fourni est connecté.
7
Clé de sécurité
LE LASER fonctionne uniquement si la clé de sécurité est en place et
tournée vers ON.
8
ON/OFF
Interrupteur de mise sous/hors tension de l’appareil.
9
Power in & out
Connecteurs d’alimentation électrique AC100~240V entrée/sortie. Ne
connectez en sortie qu’un autre LASER Infinium.Ne pas brancher d’autre
appareil.
Installation
oAccroche
Ce LASER evolite doit être installé avec des crochets solides et de dimension adéquate au poids supporté.
L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter toute chute due aux vibrations
produites par la machine en fonctionnement. L’accroche de l’appareil doit être sécurisée par une élingue de
sécurité. Assurez-vous également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du public.

Infinium 6600 RGB User Manual Ver. 1.00 Page 7
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du projecteur.

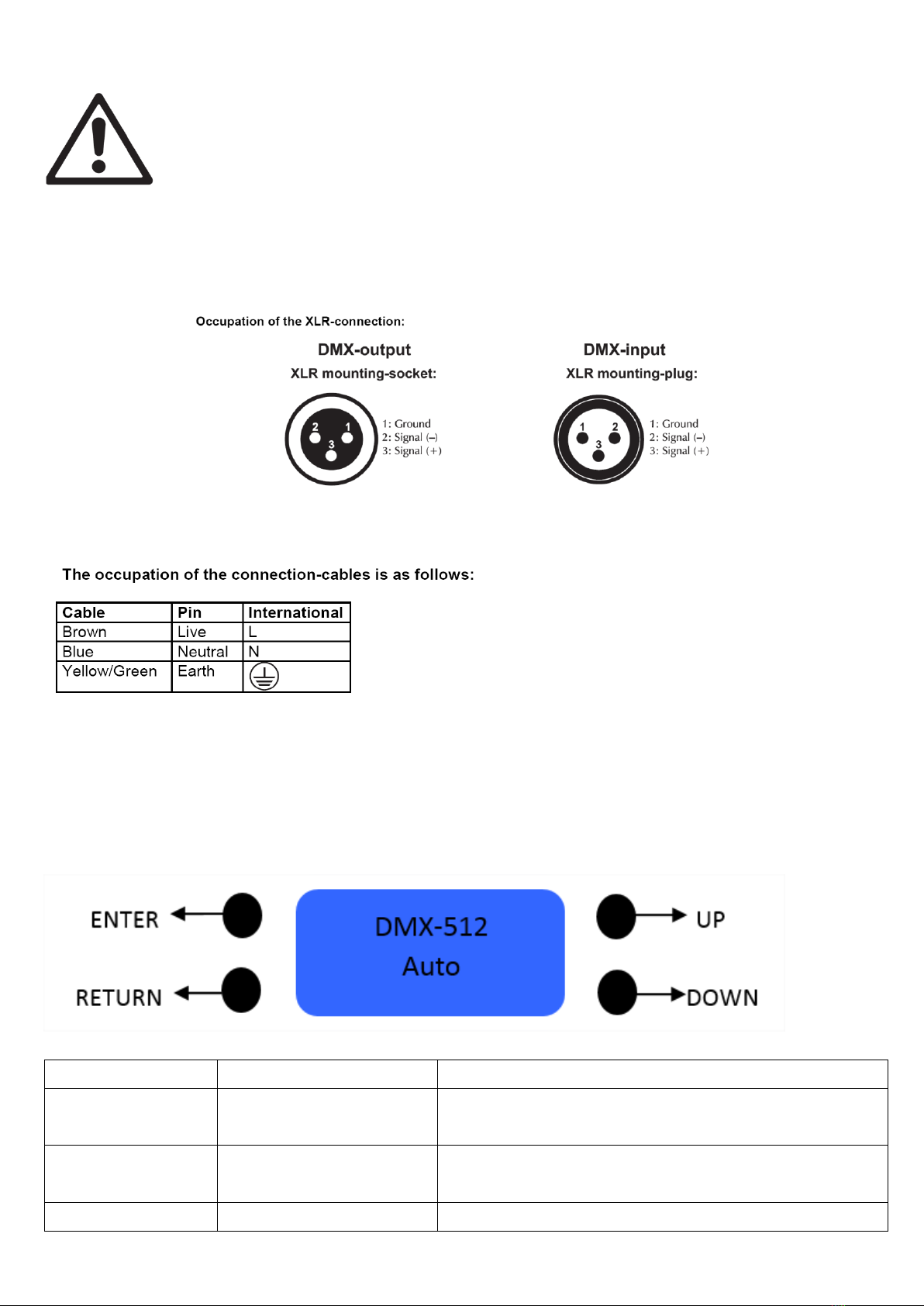

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connecté .Les câbles d’alimentation doivent être homologués et conformes au Standard IEC.
Configuration
oPanneau de contrôle / Navigation dans les menus
Menu niveau 1
Menu niveau 2
Menu niveau 2
DMX512
Running
A001 (Adresse DMX)
AUTO (Mode
automatique)
Show
001~010
Music (Mode
Show

Infinium 6600 RGB User Manual Ver. 1.00 Page 8
Detection du son)
001~010
TESTING
Scan (Taux de scan)
Scan 30 KPPS
(Pressez up ou down pour changer la vitesse de balayage.)
Color (couleurs)
1. Single (1~7)
2. RGY
3. RBP
4. GBA
5. RGB
6. WYAP
Setting
Light
(Eclairage de l’écran LCD)
ON (Toujours allumé)
ON 5S (Allumé pendant 5 s)
One Beam (Mode point)
OFF
ON
Master (Pour le mode
Maitre/Esclave)
OFF
ON
Channel (Nbr de canaux
DMX)
13CH
25CH
TTL Mode (modulation)
Color
(Only valid for multi color laser)
Default (paramètres
par defaut)
Yes
No
oMode DMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « Adresse DMX ». L’adresse renseignée est alors l’adresse de base, adresse à partir
de laquelle l’appareil va répondre.
Selon le mode de contrôle DMX sélectionné (12 canaux ou 25 canaux) , Le contrôleur DMX utilisé aura besoin de 12 ou 25 canaux DMX
pour contrôler le Infinium 6600 RGB.
Si deux Infinium RGB sont adressés à la même adresse DMX ; ils se comporteront alors de manière identique, répondants aux mêmes
canaux DMX.
Note : En mode 12 canaux DMX, il faudra adresser le 2eme LASER à l’adresse 13.
oProtocol DMX 13/25 canaux (le mode 25 canaux reprend les mêmes fonctions mais
permet d’avoir une 2eme figure en même temps).
CH1
LASER
éteint
0~41
LASER éteint
Modes
AUTO
42~83
Mode DMX
84~12
5
Mode auto animations
126~1
67
Mode auto effets volumétriques

Infinium 6600 RGB User Manual Ver. 1.00 Page 9
Mode Son
168~2
09
Mode auto animations
210~2
51
Mode auto effets volumétriques
252~2
55
Mode DMX avec détection du son
CH2/14
Sélection
figures
0~255
Sélection d’une figure parmi 128 disponibles
Figures
type
cartoon
0~255
Sélection d’une animation cartoon parmi 9 disponibles (seulement lorsque le canal 1 est
sur la valeur 84-125)
CH3/15
Rotation
1~127
Rotation manuelle
128~1
59
Rotation 30° avec changement de vitesse
160~1
91
Rotation 180° avec changement de vitesse
192~2
23
Rotation horaire infinite de lent à rapide
224~2
55
Rotation anti-horaire infinite de lent à rapide
CH4/16
Rotation
axe X
1~127
Rotation manelle
128~1
59
Rotation axe X avec changement de vitesse
160~1
91
192~2
23
224~2
55
CH5/17
Rotation
axe Y
1~127
Rotation manelle
128~1
59
Rotation axe Y avec changement de vitesse
160~1
91
192~2
23
224~2
55
CH6/18
Mvt axe X
1~127
Mouvement manuel
128~1
59
Mouvement axe X avec changement de vitesse

Infinium 6600 RGB User Manual Ver. 1.00 Page 10
160~1
91
192~2
23
224~2
55
CH7/19
Mvt axe Y
1~127
Mouvement manuel
128~1
59
Mouvement axe Y avec changement de vitesse
160~1
91
192~2
23
224~2
55
CH8/20
Taille
figure
1~127
Taille de la figure
Zoom
128~1
59
Auto zoom (-) de lent à rapide
160~1
91
Auto zoom (+) de lent à rapide
192~2
23
Zoom (+/-) selection vitesse
224~2
55
CH9/21
Taille
figure
1~255
Taille de la figure
CH10/22
Ecriture
1~127
Vitesse d’écriture
128~2
55
CH11/23
Mode
points
1~127
Vitesse de scan
128~2
55
CH12/24
Couleurs
0~7
Couleur par défaut
8~63
Sélection d’une couleur
64~95
Changement de couleur auto et vitesse
96~12
7
128~1
59
Effets de couleurs
160~1

Infinium 6600 RGB User Manual Ver. 1.00 Page 11
oMode Maître / Esclave
L’appareil est automatiquement désigné en “M aitre” s’il est en m ode AUTO.
Dans le menu principal, sélectionnez «MODE AUTO» si vous désirez un fonctionnement 100% automatique avec défilement des
programmes internes. Pour un fonctionnement automatique avec détection sonore (micro interne), sélectionnez « Détection
Musicale» puis valider avec la touche ENTER.
L’appareil « Esclave » se trouve automatiquement configuré en ESCLAVE s’il n’est pas sélectionné en « Maître ».
Dès qu’il reçoit un signal DMX provenant de l’appareil « Maître », il réagira en « Esclave ».
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées pour une
luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec de la fumée cet
entretien régulier est très important.
Utilisez un chiffon doux et propre avec très peu de liquide vitre. Toujours bien sécher les parties nettoyées.
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Rappel : Il n’y a aucune pièce remplaçable par l’utilisateur dans cet appareil. Il n’y a aucune réparation
ou maintenance possible sur cet appareil. En cas de panne, contactez votre revendeur.
NE PAS OUVRIR L’APPAREIL
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui pourrait créer des
interférences.
Ne réagit pas au son
oVérifiez le mode de fonctionnement choisi
oVérifiez qu’il n’y a pas de câble DMX branché sur DMX IN
oTapotez directement sur le microphone pour tester sa réactivité.
91
192~2
23
224~2
55
Effets de couleurs avec changement de vitesse
CH13/25
Analog
color
0~255
Couleurs analogiques (Canal 12 sur 0~7)

Infinium 6600 RGB User Manual Ver. 1.00 Page 12
Caractéristiques techniques
Modèle
Infinium 6600 RGB
Source
LASER Classe 4
Tension d’alimentation
230v 50Hz
Scans galvanomètres
35 kpps @8°, max 60°
Consommation électrique
150 W max
Protocol de contrôle
DMX 512 / ILDA
Nombre de canaux DMX
13 /25
Fusible
3A
Homologations
EN60825-1:2014 en application des Directive Européennes suivantes:
Directive LVD n°2006/95/CE
Directive RoHS 2 n°2011/65/UE
Directive EMC n°2014/30/EU
Dimensions et poids de l’appareil seul :
278x258x188 mm 10.4 kg
WARNING !

Infinium 6600 RGB User Manual Ver. 1.00 Page 13
Before use, and before installing this fixture, read carefully this user manual, and follow the safety precautions
listed on this page.
WARNING !
Visible laser radiation. Avoid eye and skin exposure to direct or scattered radiation ! Class 4 LASER product
EN 60825-1 : 2014
Very high level light output. DO NOT LOOK INTO THE BEAM.
DANGER !
Hazardous voltage. Risk of electric shock!
Use only Powercon power cable.
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient temperature over
40°C.
Do not place any filter on the head of the fixture. Keep any combustible materials away from the unit: At least
5 meters.
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the structure and the
hardware used for this suspension is secured. This Hardware must support at least 10 times the weight of the
device suspended. Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact
a professional repair service.
Unpack and check carefully there is no transportation damage before using the fixture.
It’s important to ground the yellow/green conductor to earth in order to avoid electric shock.
LASER light can cause permanent eye injuries if eyes are exposed to the laser light.
Disconnect main power before servicing and maintenance.
Maximum ambient temperature is: 40℃. Don’t operate it when the temperature is higher than this.
In the event of serious operating problem, stop using the fixture immediately. Never try to repair the fixture

Infinium 6600 RGB User Manual Ver. 1.00 Page 14
by yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the
nearest authorized technical assistance center. There are no user serviceable parts inside the fixture except
the fuse.
Do not connect the device to any dimmer pack.
To prevent or reduce the risk of electrical shock or fire, do not expose the fixture to rain or moisture.
Do not look directly at the LASER light beam while the fixture is on.
 Do not touch any wire during operation.
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to
avoid vibration and slipping while operating. Always ensure that the structure to which you are attaching
the unit is secure and is able to support a weight of 10 times of the unit’s weight. Also always use a safety
cable that can hold 12 times of the weight of the unit when installing the fixture.
The equipment must be fixed by professionals. And it must be fixed at a place where is out of the touch of
people and has no one pass by or under it.
Operating Premises: Whenever possible, the operation of a LASER should be done in a room or in an
enclosed or delimited place for this purpose.
The access of room and openings to the outside must not be located in the axis of a direct beam.
The floor must be free of obstacles. The causes of accidental reflection and scattering of laser beams must
be removed (misplaced windows, furniture or objects with polished faces).
The paintings (walls, partitions, ceilings ...) and flooring should preferably be matt. The diffuse reflections of
class 4 lasers, focused beams of lasers of class 3 to visible or near infrared light should be considered
dangerous and treated as such.
When using powerful lasers (Classes 3 to focused beam or 4), eliminate the beam potential impact on
flammable materials (wood, paper, fabric or plastic) that can be in from fire in power densities of the order
of several W.cm-2 applied for a few seconds.
The access to the laser emission zones should be reported using the signs in accordance with the Ministerial
Decree of 4 November 1993 "Signs of safety and health in the workplace" and the NF X 08-003 "Symbols
graphics and symbols - colors and safety signs "of December 1994. This signaling is completed by the words
of the class of laser product and the instructions provided in the NF EN 60825-1 standard. Such access can
be controlled, at least when lasers are operating.
Emissions control: the control panel should be placed outside the locations exposed to hazardous emissions.
The control of lasers in Classes 3 and 4 should be under the control of a key control, removed when the
device is not in use and owned by a qualified person.
Disclaimer: The use of this device is exclusively for professional activities show and display.
It is forbidden to allow projecting the beams to the audience and any areas accessible by persons without
appropriate eye and skin protective items. It is forbidden to use this device for any other purpose than that
for which it is intended.
It is forbidden to shine any laser beam to the aircrafts.
If the laser is operated in a situation where health or property injury may occur, operation MUST be stopped
immediately!
Manufacturer and distributors are not responsible for any damages caused by use of EVOLITE lasers. User is
responsible for applying conditions of use according to regulations stipulated in in EN60825-1:2014 ,application
of the European Directives :
Directive LVD n°2006/95/CE
Directive RoHS 2 n°2011/65/UE
Directive EMC n°2014/30/EU

Infinium 6600 RGB User Manual Ver. 1.00 Page 15
DANGER
AVOID EYE EXPOSURE TO DIRECT OR SCATTERED RADIATION
DANGER
AVOID SKIN EXPOSURE TO DIRECT OR SCATTERED RADIATION
Introduction
Thank you for selecting this professional fixture from evolite
This new LASER will provide you reliability, latest features, and professional lighting effects for a long period of time.
This evolite fixture is complying with European standards: EN60825-1:2014, application of the European Directives :
Directive LVD n°2006/95/CE
Directive RoHS 2 n°2011/65/UE
Directive EMC n°2014/30/EU
Device description
Features
- Light sources: LASER diodes
- Red 638nm with power of 1700mW, Green 520nm with power of 1700mW, Blue 445nm with power of 3200mW
- A total guaranteed power of 6000mW
- Analog modulation
- Class 4
- Safety key
- Scan Fail Safety system that automatically turns off the light of the LASER in case of a failure of mirrors scans
- 35 kpps @8°ultra-fast galvanometer scans
- Beam angle : 60°
- X/Y axis adjustment knob
- Optional PAN/TILT inversion
- RGB separated dimmer adjustment knobs
- Automatic mode / Sound detection / DMX / ILDA
- In and out for ILDA interface
- 13 or 25 DMX channels, 128 automatic programs
- Power supply voltage: AC100-240V/60Hz
- 2 layers housing, to protect sensitive components from dust (ATS Technology)

Infinium 6600 RGB User Manual Ver. 1.00 Page 16
- Power Consumption: 140W max
- Dimensions : 278x258x188 mm mm
- Weight: 10.4 kg
The Infinium Series from EVOLITE benefit from the ATS Technology, to prevent dust and fog inside the fixture. This advanced cooling system
ensure full power of the LASER light for long term.
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any
harming deformation.
IMPORTANT!OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working load limits, installation material
being used, and periodic safety inspection of all installation material and the projector. If you lack these qualifications, do not attempt
the installation yourself, but instead use a professional structural rigger. Improper installation can result in bodily injury and or damage
to property. The projector had to be installed out of the reach of people
Always secure your fixture with a safety cable !

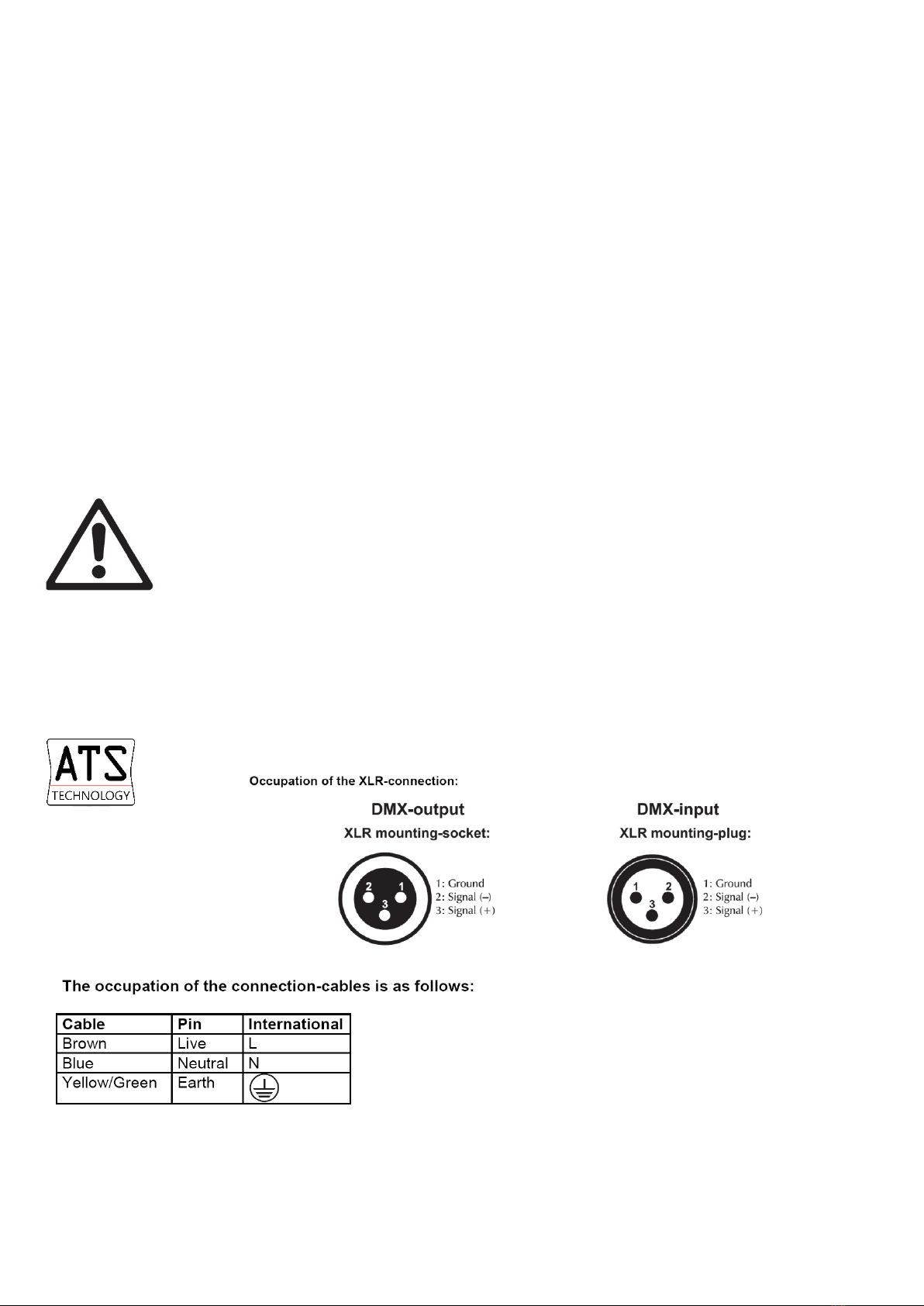

oDMX 512 connection
The wires must not come into contact with each other, otherwise the fixture will not work at all or properly. Please note the starting
address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR-plugs and connectors in order to connect
the controller with the fixture or one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation carried out in compliance with IEC
standards.

Infinium 6600 RGB User Manual Ver. 1.00 Page 17
Set up
Press “UP” or “DOWN” to choose functions in the same menu.
Press“ENTER” button to enter next menu.
Press “RETURN” button to return previous menu.
When you turn on the laser for the first time, it will take some seconds to auto load the built-in show.
NO.
Name
Function
1
Laser aperture
Laser output, do not look directly into this aperture
2
DB25 IN&OUT
DB25 interface in and out for ILDA mode
3
LCD setting panel
LCD display with function setting buttons
4
Function knob
For X Y invert & size; Sound sensitivity; R, G, B brightness adjustment
5
DMX in & out
3 pin XLR interface for DMX
6
Interlock
Laser output is available only when the interlock is connected.
It could be used to connect a laser emergency switch.
7
Key switch
Key switch for laser output
8
Power ON/OFF
9
Power in & out
AC100~240V power input and output sockets. With output feature you can
connect the device to one another using the input and output sockets. They
must be the same fixtures. DO NOT mix fixtures.
This backlighted LCD display indicates the fixture is DMX addressed, the fixture status, set up values ..etc

Infinium 6600 RGB User Manual Ver. 1.00 Page 18
Main Menu
LCD display panel：
First Menu
Second Menu
Third Menu
DMX512
Running
A001 (DMX address)
AUTO (auto
running mode)
Show
001~010
Music (sound
activate mode)
Show
001~010
TESTING
Scan
Scan 30KPPS
(Press UP and down to choose different speed.)
Color
7. Single (1~7)
8. RGY
9. RBP
10. GBA
11. RGB
12. WYAP
Setting
Light
(LCD backlight setting)
ON (Always ON)
ON 5S (ON for 5 seconds)
One Beam
OFF
ON
Master (set master unit)
OFF
ON
Channel
13CH
25CH
TTL Mode
Color
(Only valid for multi color laser)
Default
Yes
No
oDMX Mode
DMX mode is selected in the main menu (make sure fixture is not in Auto Mode).
You can control the fixtures individually via your DMX-controller
Just select the fixture address, knowing that this address will be the start address. ( 1st DMX channel).
The Infinium 6600 RGB provides 2 DMX modes:
1- 13 channels DMX mode
2- 25 channels DMX mode.
These 2 modes are selected in the main menu by the Channel mode function.
Note. If 2 LASERS are addressed with same DMX value, they will move exactly the same way.

Infinium 6600 RGB User Manual Ver. 1.00 Page 19
oDMX-protocol
CH1
LASER
OFF
0~41
LASER OFF
Auto
Activate
42~83
DMX mode, CH2~CH13 valid
84~125
Build-in cartoon graphics auto running mode
126~167
Build-in beam graphics auto running mode
Sound
Activate
168~209
Build-in beam graphics auto running mode
210~251
Build-in cartoon graphics auto running mode
252~255
DMX mode, CH2~CH12 valid under sound activate
CH2/14
Pattern
select
0~255
Selecting built-in patterns (every 2 values for one pattern)
Cartoon
shows
0~255
Select the built-in 9 cartoon shows (Only valid when CH1 selected the built-in graphics)
CH3/15
Rotation
1~127
Manual rotation
128~159
30°rotation speed select
160~191
180°rotation speed select
192~223
Auto clockwise rotation (from slow to fast)
224~255
Auto counter-clockwise rotation (from slow to fast)
CH4/16
X axis
rolling
1~127
Manual rolling
128~159
X axis rolling speed select
160~191
192~223
224~255
CH5/17
Y axis
rolling
1~127
Manual rolling
128~159
Y axis rolling speed select
160~191
192~223
224~255
CH6/18
X axis
moving
1~127
Manual moving
128~159
X axis moving speed select
160~191
192~223
224~255
CH7/19
Y axis
moving
1~127
Manual moving
128~159
Y axis moving speed select
160~191
192~223
224~255

Infinium 6600 RGB User Manual Ver. 1.00 Page 20
Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends on the environment in
which the fixture operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt on the fixture’s
optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days. Clean the internal optics at least every 30/60 days
There is no replaceable parts inside. DO NOT OPEN THE FIXTURE
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link properly.
CH8/20
Pattern
size
1~127
Select pattern size (the biggest size according to CH9 selection)
Zooming
128~159
Auto zooming (-) from slow to fast
/160~191
Auto zooming (+) from slow to fast
192~223
Zooming (+/-) speed select
224~255
CH9/21
Pattern
size
1~255
Select pattern size
CH10/22
Drawing
1~127
Drawing speed select
128~255
CH11/23
Display
dot
1~127
Scanning speed select
128~255
CH12/24
Color
setting
0~7
Original color
8~63
Select every single color
64~95
Select color changing effects and speed
96~127
128~159
Select flowing color effect & speed
160~191
192~223
224~255
Select color drawing effect & speed
CH13/25
Analog
color
0~255
Select analog colors (only valid under CH12 with 0~7 value)
