Evo-lite WI-PAR 12X12W User manual

WI-PAR 12X12W Manual Ver. 1.00 Page1
WI-PAR 12X12W
RGBWA-UV 6in1 ip65 battery projector
Mode d’emploi (p2)
User manual (p9)

WI-PAR 12X12W Manual Ver. 1.00 Page2
FRANCAIS
ATTENTION !
Avant d’utiliser votre matériel, nous vous recommandons de lire l’ensemble des instructions
de ce manuel.
ATTENTION !
Cet appareil produit une lumière intense et puissante. Risque pour les yeux. Ne regardez pas
directement dans le faisceau.
DANGER !
Risque de chocs électriques.
Il est important d’utiliser le câble d’alimentation secteur fourni (câble avec terre).
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Ne pas brancher cet appareil sur un bloc de puissance variable type “ Dimmer pack”.
ATTENTION !
Risque de brûlure.
Il est important d’éviter tout contact avec l’appareil en fonctionnement et au moins 10 minutes
après son utilisation. L’extérieur de l’appareil peut devenir très chaud.
Ne pas utilisez le projecteur avec une température ambiante supérieure de 40°C.
ATTENTION !
Risque d’incendie.
Il est important de garder éloigner tous matériaux combustibles et inflammables de l’appareil
en fonctionnement.

WI-PAR 12X12W Manual Ver. 1.00 Page3
DANGER !
Cet appareil présente des risques importants de blessures. Il est important de manipuler et
d’utiliser cet appareil de façon professionnelle.
Cet appareil evolite doit être installé avec des crochets solides et de dimension adéquate au
poids supporté. L’appareil doit être vissé aux crochets et serré convenablement afin d’éviter
toute chute due aux vibrations produites par la machine en fonctionnement. L’accroche de
l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous également que la
structure (ou point d’accroche) peut supporter au moins 10X le poids de l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.
En cas de problème de fonctionnement, arrêtez immédiatement l’appareil. Ne pas essayer de
le réparer soi- même. Contactez votre revendeur ou faites appel à un réparateur spécialisé et
agréé. Il n’y a aucune pièce remplaçable par l’utilisateur.
La batterie est garantie 6 mois
Élimination des anciens équipements
Lorsqu'il doit être définitivement mis hors service, apportez le produit à une
usine de recyclage locale pour une élimination qui ne soit pas nocive pour
l'environnement. Les appareils marqués de ce symbole ne doivent pas être
jetés avec les ordures ménagères. Contactez votre revendeur ou les autori tés
locales pour plus d'informations. Retirez toutes les piles insérées et jetez -les
séparément du produit.
En tant qu'utilisateur final, vous êtes tenu par la loi (ordonnance sur les piles)
de restituer toutes les piles/piles rechargeables usagées. Il es t interdit de les
jeter dans les ordures ménagères. Vous pouvez déposer gratuitement vos piles
usagées dans les points de collecte de votre commune et partout où des
piles/piles rechargeables sont vendues. En vous débarrassant correctement
des appareils et piles usagés, vous contribuez à la protection de
l'environnement.

WI-PAR 12X12W Manual Ver. 1.00 Page4
Introduction
Toutes nos félicitations pour l’achat de ce projecteur evolite.
Ce projecteur professionnel est doté des dernières avancées technologiques, et a été conçu
pour un usage professionnel. Sa qualité et sa fiabilité sont le résultat d’une fabrication soignée
et suivant un cahier des charges précis. Ce projecteur intelligent respecte les normes
européennes en vigueur.
Description du produit
LED :12 LED 12W RGBWA-UV 6-en-1
Consommation électrique : 160 W
Canaux DMX : 10 / 8 / 6 canaux DMX
Protocole de contrôle : DMX512, WDMX, télécommande
Couleur du boitier : noire
Sans ventilateur
Température de couleur : 3000K~7600K
Boîtier robuste et résistant à l’eau
Connecteurs XLR : Connecteurs Seetronic 3 broches
Entrée courant Powercon True1
Indice de protection : IP65
Modes de fonctionnement : Auto, DMX, Maître/Esclave, WDMX,
télécommande IR
Entrée d'alimentation : 100 ~ 240 V, 50/60 Hz
Batterie : Lithium-Ion 11.1V / 14400 mAH
Autonomie : de 3 à 15h (mono-couleur)
Durée de charge : de 3 à 4h
Dimensions : 220 x 215 x 265 mm
Poids net : 5.5 kg
Installation
oAccroche
Ce projecteur asservi Evolite doit être installé avec des crochets solides et de dimension
adéquate au poids supporté. L’appareil doit être vissé aux crochets et serré convenablement
afin d’éviter toute chute due aux vibrations produites par la machine en fonctionnement.
L’accroche de l’appareil doit être sécurisée par une élingue de sécurité. Assurez-vous
également que la structure (ou point d’accroche) peut supporter au moins 10X le poids de
l’appareil accroché.
L’appareil doit être installé par une personne qualifiée et doit être placée hors de portée du
public.

WI-PAR 12X12W Manual Ver. 1.00 Page5
Sécurisez la fixation du projecteur avec une élingue de sécurité homologuée pour le poids du
projecteur.

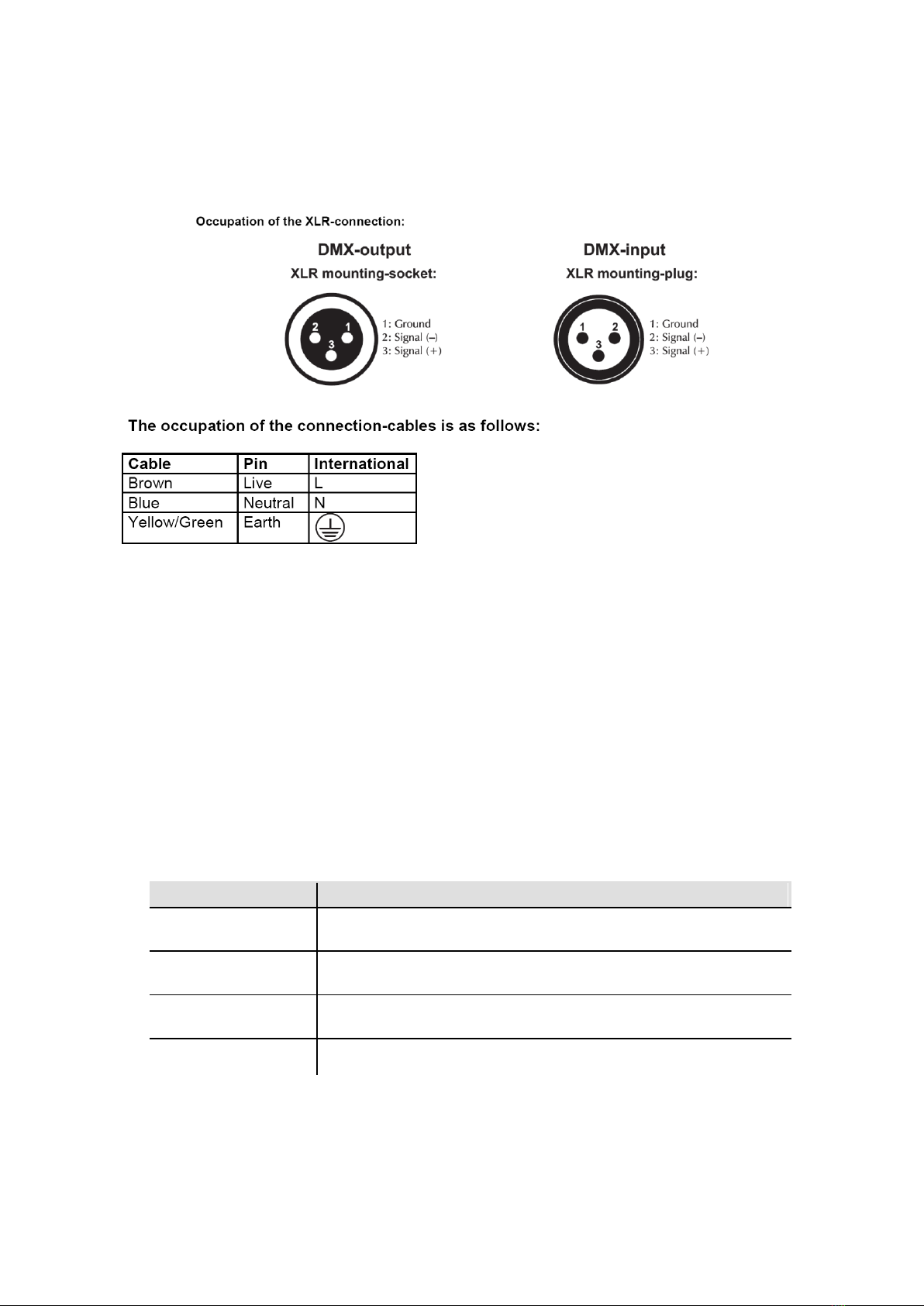

oConnexion DMX
Il est fortement conseillé d’utiliser des câbles DMX de bonne qualité. Utiliser du câble torsadé
blindé.
oConnexion du câble d’alimentation secteur
La terre ou « Earth » doit toujours être connectée. Les câble d’alimentation doivent être homologués
et conformes au Standard IEC.
Configuration
oPanneau de contrôle / Navigation dans les menus
Panneau de contrôle avec afficheur.
Bouton
Fonction
<MENU>
Fait défiler le premier niveau d'options ou quitte le menu actuel ou
une fonction
<UP>
Navigue vers le haut dans la liste des menus ou augmente la valeur
numérique d’une function
<DOWN>
Navigue vers le bas dans la liste des menus ou diminue la valeur
numérique d’une fonction
<ENTER>
Active le menu actuellement affiché ou définit la valeur actuellement
sélectionnée

WI-PAR 12X12W Manual Ver. 1.00 Page6
Menu
MODE
FUNCTION
A001（A001—A512）
ADDRESS CODE
CHND
（6CH/8CH/10CH）
CHANNEL MODE
CL01（CL01—CL32）
32 Mixing color mode
CC01（CC01—CC99）
Change color mode，ENTER key adjust speed SP01-99
EE01（EE01—EE99）
jump color change mode，ENTER key adjust speed SP01-99
FF01（FF01—FF99）
fade color change mode，ENTER key adjust speed SP01-99
ST01（ST01—ST32）
strobe，ENTER key adjust speed SP01-99
SOU1 (SOU1/2/3/4)
Sound mode: SOU1 fade
SOU2 jump color change
SOU3 strobe
SOU4 fade+jump change+strobe
(ENTER key adjust sensitivitySE01-99)
NANU
R manual dimmer 0-255
G manual dimmer 0-255
B manual dimmer 0-255
W manual dimmer 0-255
Y manual dimmer 0-255
P manual dimmer 0-255
NDIN(CUR1/2/3/4)
4 Dimming curve（Square, straight, logarithmic, S-shaped）
Press the “ENTER” key to adjust the curve delay on / off
2.4G(ON/OFF)
WIRELESS 2.4G ON/OFF

WI-PAR 12X12W Manual Ver. 1.00 Page7
IRCL(ON/OFF)
REMOTE ON/OFF
POUR(ON/OFF)
KEY switch ON/OFF
LED(ON/OFF)
DISPLAY ON/OFF
T000(OFF/40-100)
Temperature display and power reduction temperature setting
oModes DMX - WDMX
Chaque appareil peut-être contrôlé individuellement grâce à un contrôleur DMX-512 standard.
Il faut « adresser » chaque appareil grâce au menu « A001 ». L’adresse renseignée est alors l’adresse
de base, adresse à partir de laquelle l’appareil va répondre.
Si deux appareils sont adressés à la même adresse DMX ; ils se comporteront alors de manière
identique, répondants aux mêmes canaux DMX.
Ce produit embarque également la technologie DMX sans-fil. Il est compatible avec le Evolite DWT-
512 ainsi que Wireless Solution jusqu’au protocole G4. Attention, pas compatible avec le protocole
G5.
Le WI-PAR 12X12W supporte également la transmission maitre / esclave sans-fil car le produit est
équipé d’un émetteur / récepteur sans-fil.
Pour effectuer une connexion sans-fil.
1/ Allumer l’émetteur (non-fourni).
2/ Allumer le(s) WI-PAR 12X12W
3/ Naviguer dans le menu et activer le 2.4G > ON. Le faire sur chaque produit.
4/ Le récepteur se connectera alors à l’émetteur
Mode DMX 10 Canaux
Channel
Value
Function
1
000 – 255
Master Dimmer 0-100%
2
000 – 255
Red 0-100%
3
000 – 255
Green 0-100%
4
000 – 255
Blue 0-100%
5
000 – 255
White 0-100%
6
000 – 255
Amber 0-100%
7
000 – 255
UV 0-100%
8
000 – 255
Strobe, from slow to fast
9
000 – 255
0-9close
10-50select color，10CH select 32kinds static color
51-100colro change，10CHadjust speed, 101-150color fade，10CHadjust
speed, 151-200color jump，10CHadjust speed
201-220color change sound control
221-240jump change sound
241-255strobe sound control
10
000 – 255
Speed 0-100% from slow to fast

WI-PAR 12X12W Manual Ver. 1.00 Page8
Mode DMX 8 Canaux
Channel
Value
Function
1
000 – 255
Master Dimmer 0-100%
2
000 – 255
Strobe, from slow to fast
3
000 – 255
Red 0-100%
4
000 – 255
Green 0-100%
5
000 – 255
Blue 0-100%
6
000 – 255
White 0-100%
7
000 – 255
Amber 0-100%
8
000 – 255
UV 0-100%
Mode DMX 6 Canaux
Channel
Value
Function
1
000 – 255
Red 0-100%
2
000 – 255
Green 0-100%
3
000 – 255
Blue 0-100%
4
000 – 255
White 0-100%
5
000 – 255
Amber 0-100%
6
000 – 255
UV 0-100%

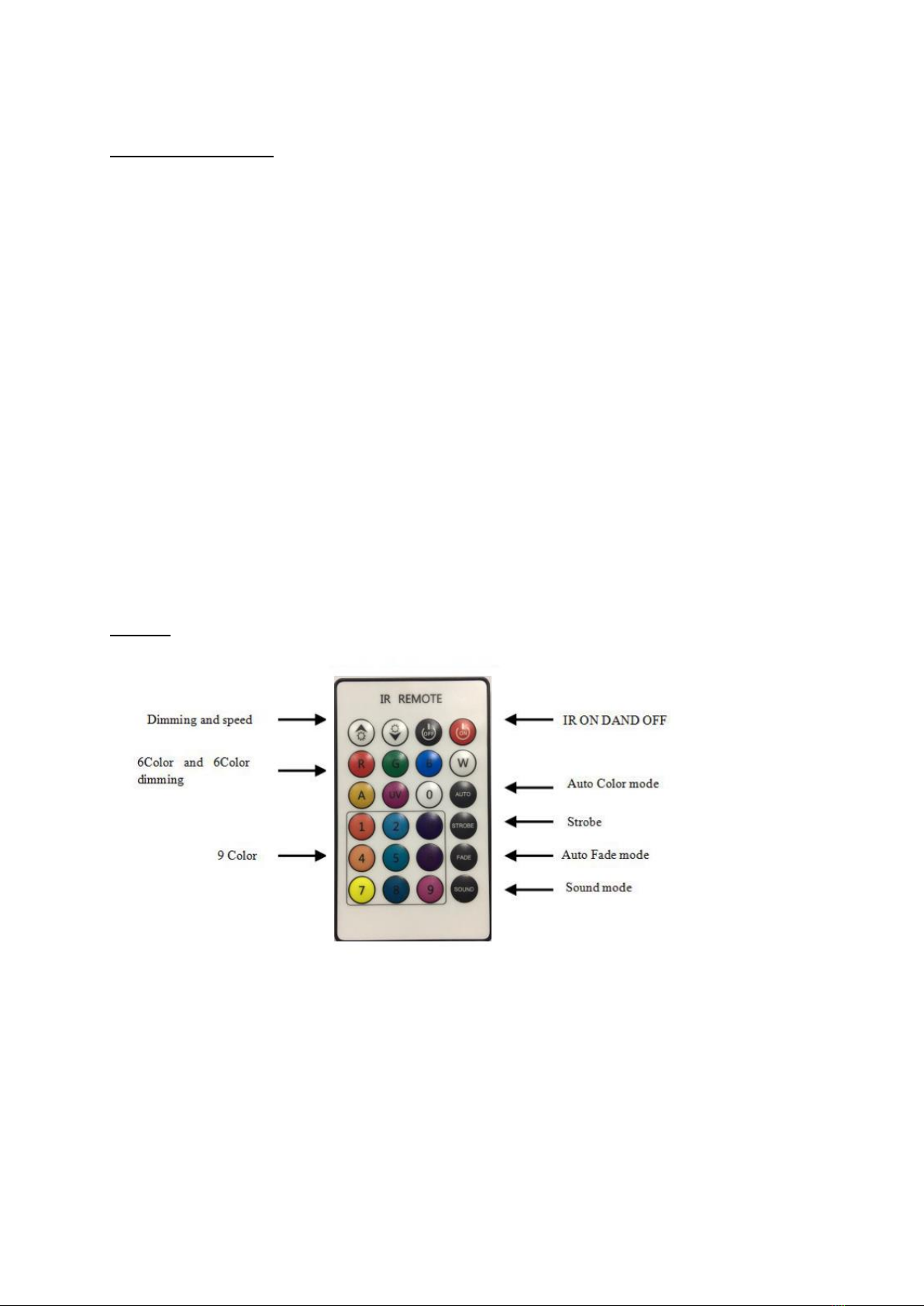

Télécommande
Entretien et maintenance
oNettoyage
Un nettoyage extérieur de l’appareil doit être fait régulièrement. Les lentilles doivent être nettoyées
pour une luminosité optimum. Si l’appareil est installé dans un environnement poussiéreux ou avec
de la fumée cet entretien régulier est très important. Débranchez l’appareil avant toute intervention !
Utilisez un chiffon propre et sec.

WI-PAR 12X12W Manual Ver. 1.00 Page9
oMaintenance
DANGER !
Risque de chocs électriques.
Toujours débrancher l’appareil avant une intervention technique ou avant son entretien.
Voici quelques suggestions si vous rencontrez des problèmes avec votre appareil.
L’appareil ne fonctionne pas du tout.
oVérifiez le cordon d’alimentation et le fusible.
oAssurez-vous que votre prise soit bien alimentée.
L’appareil ne répond pas ou pas correctement aux commandes DMX.
oVérifiez vos câbles DMX
oVérifiez votre adressage DMX
oEssayez un autre contrôleur DMX
oVérifiez que vos câbles DMX ne passent pas à proximité de câbles haute tension, ce qui
pourrait créer des interférences.
ENGLISH
WARNING !
Before use, and before installing this fixture, read carefully user manual, and follow the
safety precautions listed on this page.
WARNING !
Very high level light output. DO NOT LOOK INTO THE BEAM.

WI-PAR 12X12W Manual Ver. 1.00 Page10
DANGER !
Hazardous voltage. Risk of electric shock!
ALWAYS disconnect the fixture from power for servicing, for cleaning or installing.
Do not connect this unit on a dimmer power pack.
Protect the unit from rain or moisture.
WARNING !
Burn Hazard. Do not touch. Very hot surface
The fixture becomes hot during use and remains hot 10 min after use . Do not touch the unit.
WARNING !
Fire Hazard!
Keep flammable materials away from the fixture. Do not operate the fixture with ambient
temperature over 40°C.
DANGER !
Safety Hazard. Risk of injury.
This evolite unit must be installed by professional people. If suspended, make sure the
structure and the hardware used for this suspension is secured. This Hardware must support
at least 10 times the weight of the device suspended.
Ensure public is not looking at the beam. Do not try to repair the fixture by yourself. Contact a
professional repair service.
Introduction
Thank you for selecting this professional fixture from evolite
This new intelligent Moving Wash will provide you reliability, latest features, and professional lighting
effects for a long period of time.

WI-PAR 12X12W Manual Ver. 1.00 Page11
This evolite fixture is complying with European standards: EN60598-1:2008+A11:2009 EN60598-2-
17:1989+A2:1991 et RoHs.
Device Description
LED: 12 LED 12W RGBWA-UV 6-in-1
Power consumption: 160W
DMX channels: 10 / 8 / 6 DMX channels
Control protocol: DMX512, WDMX, remote control
Housing color: black
Without fan
Color temperature: 3000K~7600K
Rugged and water resistant housing
XLR connectors: 3-pin Seetronic connectors
Powercon True1 current input
Protection class: IP65
Operating modes: Auto, DMX, Master/Slave, WDMX, IR remote control
Power input: 100 ~ 240 V, 50/60 Hz
Battery: Lithium-Ion 11.1V / 14400 mAH
Autonomy: from 3 to 15h (mono-color)
Charging time : from 3 to 4h
Dimensions : 220 x 215 x 265 mm
Net weight : 5.5 kg
Installation
oRigging
The installation of the projector has to be built and constructed in a way that it can hold 10 times the
weight for 1 hour without any harming deformation.
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including calculating working
load limits, installation material being used, and periodic safety inspection of all installation material
and the projector. If you lack these qualifications, do not attempt the installation yourself, but instead
use a professional structural rigger. Improper installation can result in bodily injury and or damage to
property. The projector had to be installed out of the reach of people
Always secure your fixture with a safety cable!
oDMX 512 Connection

WI-PAR 12X12W Manual Ver. 1.00 Page12
The wires must not come into contact with each other, otherwise the fixture will not work at all or
properly. Please note the starting address depends upon which controller is being used. Only use a
DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or
one fixture to another
Connection with the mains.
The earth has to be connected. The device must only be connected with an electric installation carried
out in compliance with IEC standards.
Set up
oControl panel
The control board offer several features: you can simple set the starting address, run the pre-
programmed program or make a reset.
The main menu is accessed by pressing the Menu button, Browse through the submenu by pressing
Up or Down. Press the Enter-button in order to select the desired menu. You can change the
selection by pressing Up or Down, confirm every selection by pressing the Enter-button. The
functions provided are described in the following setting.
Menu
See French part of user manual (page 6)
Button
Function
<MENU>
Scrolls through the first level of options, or exits from the current menu or
function
<UP>
Navigates upward through the menu list or increases the numeric value
when in a function
<DOWN>
Navigates downward through the menu list or decreases the numeric value
when in a function
<ENTER>
Enables the currently displayed menu or sets the currently selected value in
to the current function

WI-PAR 12X12W Manual Ver. 1.00 Page13
DMX - WDMX modes
Each fixture can be controlled individually with a standard DMX-512 controller.
Each fixture must be "addressed" using the "A001" menu. The address entered is the base address, the
address from which the fixture will respond.
If two fixtures are addressed to the same DMX address, they will behave identically, responding to the
same DMX channels.
This product also has wireless DMX technology. It is compatible with the Evolite DWT-512 and Wireless
Solution up to G4 protocol. Attention, not compatible with G5 protocol.
The WI-PAR 12X12W also supports wireless master/slave transmission as the product is equipped with
a wireless transmitter/receiver.
To make a wireless connection
1/ Turn on the transmitter (not supplied).
2/ Turn on the WI-PAR 12X12W
3/ Navigate in the menu and activate the 2.4G > ON. Do this on each product.
4/ The receiver will then connect to the transmitter
See French part of user manual (page 7-8)
Note. If 2 fixtures are addressed with same DMX value, they will move exactly the same way.
Remote
Maintenance & service
oCleaning
The cleaning of internal must be carried out periodically to optimize light output. Cleaning frequency depends
on the environment in which the fixture operates: damp, smoky or particularly dirty surrounding can cause
greater accumulation of dirt on the fixture’s optics.
Clean with soft cloth using normal glass cleaning fluid.
Always dry the parts carefully.
Clean the external optics at least every 20 days.

WI-PAR 12X12W Manual Ver. 1.00 Page14
oTroubleshooting
Following are a few common problems that may occur during operation. Here are some suggestions for easy
troubleshooting:
The fixture does not work, no light
oCheck the connection of power and main fuse.
oMeasure the mains voltage on the main connector.
Not responding to DMX controller
oDMX LED should be on. If not, check DMX connectors, cables to see if link properly.
oIf the DMX LED is on and no response to the channel, check the address settings and DMX
polarity.
oIf you have intermittent DMX signal problems, check the pins on connectors or on PCB of the
fixture or the previous one.
oTry to use another DMX controller.
oCheck if the DMX cables run near or run alongside to high voltage cables that may cause
damage or interference to DMX interface circuit.
Some fixtures don’t respond to the easy controller
oYou may have a break in the DMX cabling.
oCheck the LED for the response of the master/ slave mode signal.
No response to the sound
oMake sure the fixture does not receive DMX signal.
oCheck microphone to see if it is good by tapping the microphone.
Importé par / Imported by
EVOLITE – MSC
7 avenue du 1er Mai
91120 Palaiseau / FRANCE
[e-mail]
Tel : [phone]
