Evolights RGBWA-UV User manual

SMOOTH PAR 12x10W
RGBWA-UV LED IP65
INSTRUKCJA OBSŁUGI
USER MANUAL

POLSKI
1. Wstęp
Wypakowanie: Dziękujemy za zakup naszego profesjonalnego reflektora Smooth Par. Każde urządze-
nie zostało sprawdzone i jest sprawne. Przed odpakowaniem należy sprawdzić stan kartonu, ponieważ
mogły nastąpić uszkodzenia w transporcie. Po otworzeniu opakowania sprawdź czy produkt nie został
uszkodzony, jeśli napotkasz jakiegokolwiek rodzaju uszkodzenia, lub brak elementu kompletu skontak-
tuj się ze sprzedawcą w celu ustalenia dalszych działań. Nie należy odsyłać urządzenia przed wcześniej-
szym kontaktem.
Wprowadzenie:
Evolights Smooth Par to profesjonalny reflektor sceniczny wyposażony w 12 diod 10W RGBWA-UV LED.
Płynny dimmer w zakresie 0-100%, bardzo dobre mieszanie kolorów oraz duża jasność promienia
to główne cechy charakterystyczne dla tego oświetlacza. Obudowa reflektora Smooth Par posiada in-
nowacyjny design i jest wykonana z aluminium, dzięki czemu nie wymaga on dodatkowego chłodzenia
wentylatorowego, jest cichy –idealnie się sprawdzi na scenie, w teatrze lub telewizji. Wyposażony
został w przejrzysty wyświetlacz TFT, intuicyjne menu oraz wbudowane presety kolorów i temperatury
barwowej, oszczędza to wiele czasu użytkownikowi podczas ustawiania adresu, trybu pracy czy wybo-
rze koloru statycznego. Evolights Smooth Par to najwyższa jakość wykonania, najlepsze materiały oraz
wysoka moc –przekonaj się sam.
UWAGA!
Nie narażaj urządzenia na działanie deszczu lub wilgoci, w celu uniknięcia porażenia prądem.
Nie patrz bezpośrednio w źródło światła w momencie emisji, może to spowodować poważne
uszkodzenie wzroku.
2. Charakterystyka produktu
Źródło światła: 12x10W LED RGBWA-UV
Kąt świecenia: 15°
Dimmer: pełnozakresowy (0-100%)
Tryby kanałów DMX: 3/6/8/12
Wbudowane temperatury barwowe: 11
Częstotliwość pracy stroboskopu: regulowana
Chłodzenie: konwekcyjne
Krzywe dimmera: 4
Wbudowane programy: 11
Programy do edycji: 11
Obudowa: aluminium
Maksymalne zużycie energii: 144W
Wejście/wyjście zasilania: Powercon
Zakres zasilania wejściowego: 100-240V, 50-60Hz

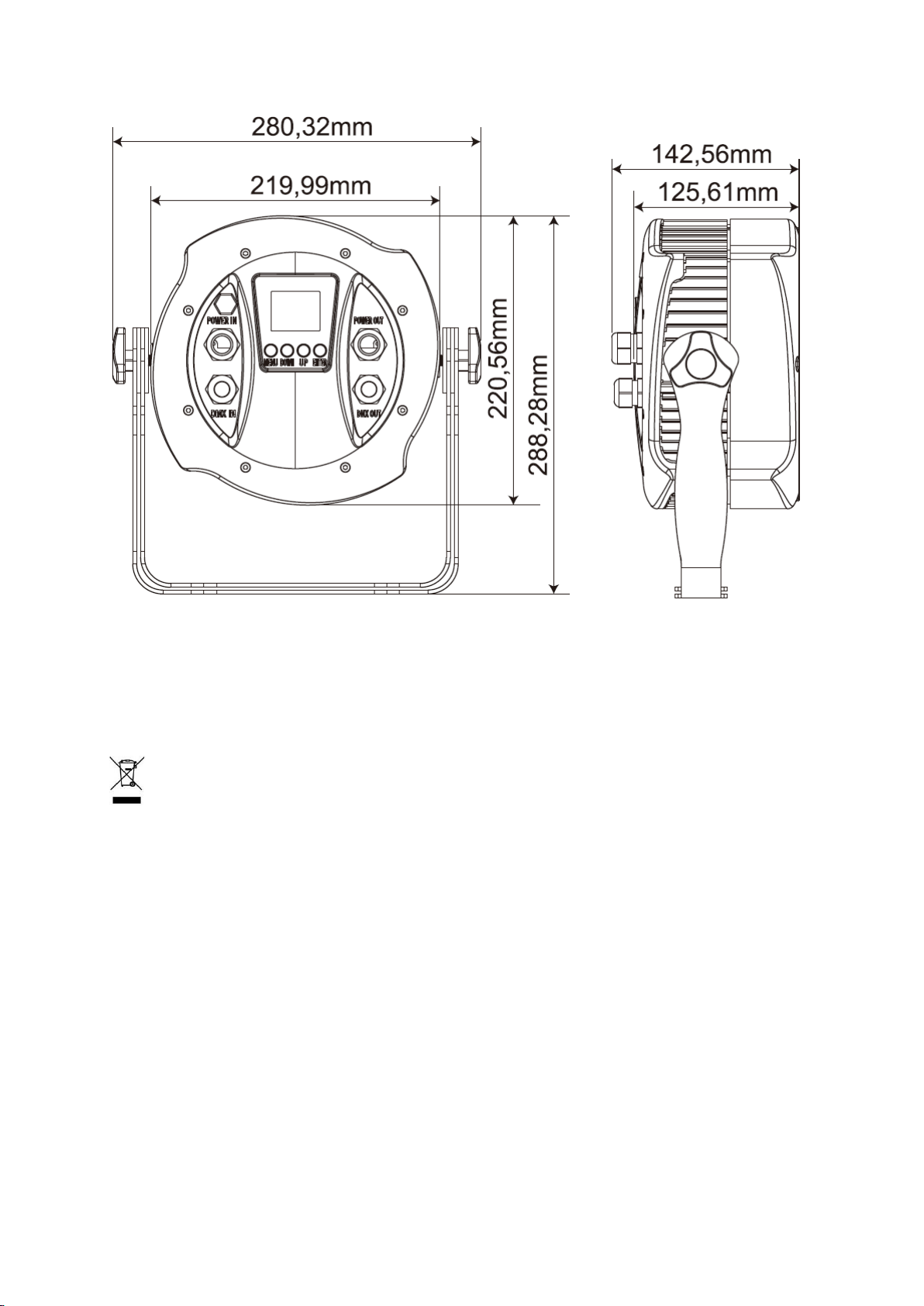

Wymiary: 28,04 x 14,26 x 28,83 cm
Waga: 5 kg

3. Struktura menu i funkcje wyświetlacza
DMX Address –001-512
Channels Mode –03, 06, 08, 12
DMX State –Blackout, DMX Hold
Manual Mode
Red 000-255
Green 000-255
Blue 000-255
White 000-255
Amber 000-255
UV 000-255
Color 001-070
Strobe 000-020
Auto Mode
auto 01-15
speed 01-31
Slave Mode –Slave
Custom Mode –01-11
Edit Mode
PR-01 –SC-01-SC32
Red 000-255
Green 000-255
Blue 000-255
White 000-255
Amber 000-255
UV 000-255
Fade 000-030
Flash 000-030
Strobe 000-030
Time 000-030
PR-02 –SC-01-SC32
PR-03 –SC-01-SC32
PR-04 –SC-01-SC32
PR-05 –SC-01-SC32
PR-06 –SC-01-SC32
PR-07 –SC-01-SC32
PR-08 –SC-01-SC32
PR-09 –SC-01-SC32
PR-10 –SC-01-SC32
PR-11 –SC-01-SC32
Upload
Set up
Factory Reset
ID Number –OFF, 001-066
CAL WHITE –WHITE-1-WHITE-11
Key Lock –OFF, 5S
LCD BLACK –ON, 30S
Max Temp –30°C-65°C
Dimmer All –000-255
Info
Working Time
Software Ver –V1.2
Hardware version –V1.1
Reset

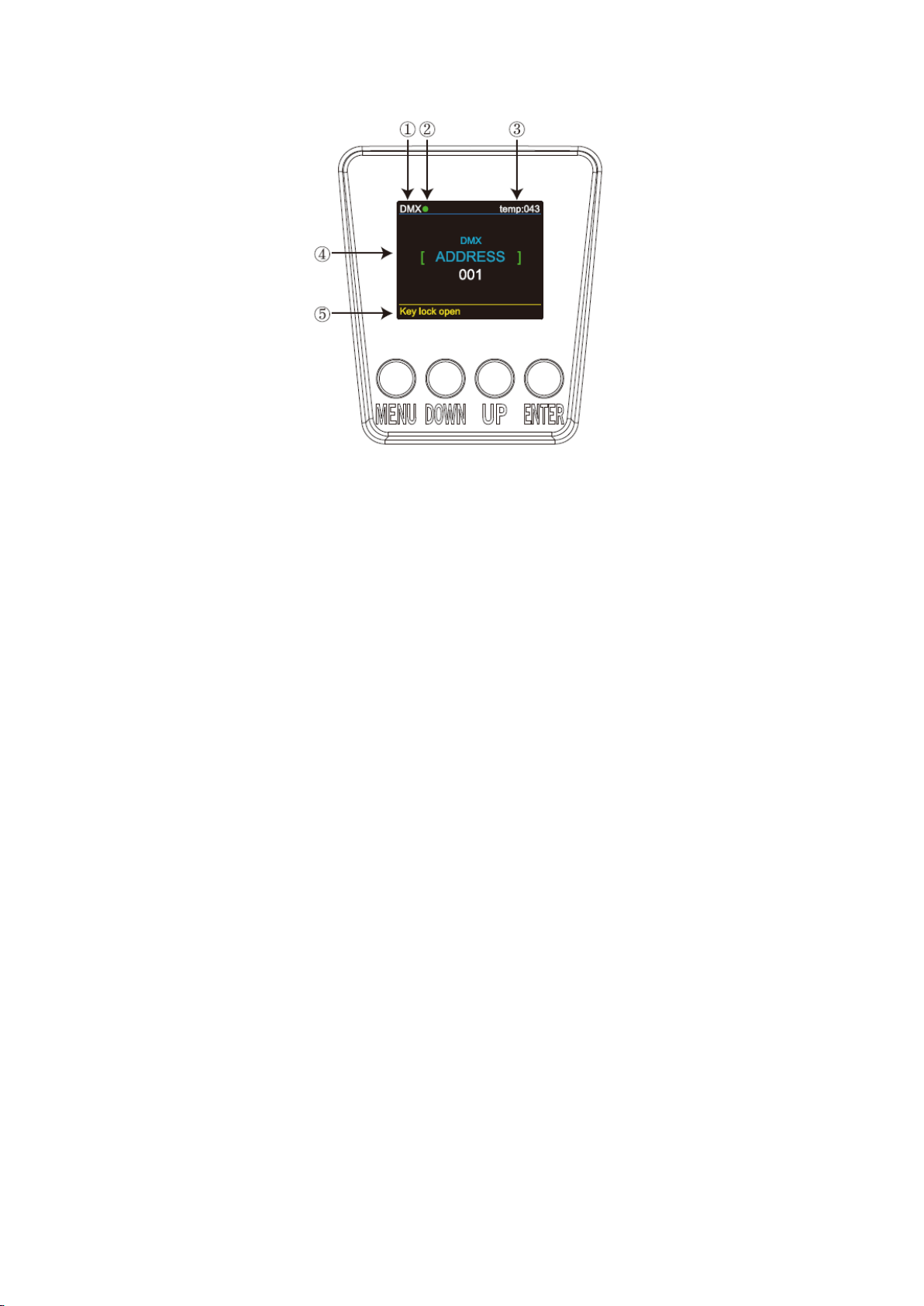

(1) DMX oznacza, że urządzenie jest w trybie DMX. SLAVE oznaczać będzie, że urządzenie jest
w trybie SLAVE
(2) Kolor tego wskaźnika pokazuje stan sygnału. Zielony oznacza, że urządzenie otrzymuje sygnał
DMX, kiedy pojawia się kolor czerwony oznacza to, że sygnał jest przerwany.
(3) Wskaźnik temperatury urządzenia, kiedy temperatura przekroczy próg maksymalny kolor liter
zmieni się z białego na żółty.
(4) Aktualnie wybrane menu
(5) Blokada menu, w momencie kiedy na wyświetlaczu pojawia się napis "Key lock open" oznacza
to brak blokady. Kiedy na wyświetlaczu jest napis "Key lock off" oznacza to włączenie blokady.
DMX –w tym trybie możesz łączyć urządzenia za pomocą przewodu DMX i sterować je kontrolerem.
- Wybór adresu DMX –w menu głównym wybierz "DMX Address" i wciśnij "ENTER" –przyciskami "UP"
i "DOWN" wybierz adres DMX, a następnie zatwierdź go przyciskiem "ENTER",
- Wybór trybu kanałów DMX –w menu głównym wybierz "Channels Mode" i wciśnij "ENTER" –przy-
ciskami "UP" i "DOWN" wybierz tryb kanałów DMX, a następnie zatwierdź go przyciskiem "ENTER",
- Ustawienie DMX State - w menu głównym wybierz "DMX State" i wciśnij "ENTER" –przyciskami "UP"
i "DOWN" wybierz opcję Blackout lub DMX Hold, a następnie zatwierdź przyciskiem "ENTER",
- Tryb SLAVE –w menu głównym wybierz "Slave Mode" i wciśnij "ENTER" –za pomocą przycisków "UP"
i "DOWN" ustaw wartość "SLAVE", a następnie zatwierdź go przyciskiem "ENTER".
MANUAL MODE –w tym menu możesz zmienić natężenie kolorów, częstotliwość pracy stroboskopu,
jak i wybrać jeden z 70 zaprogramowanych wcześniej kolorów statycznych.
- Red –natężenie barwy czerwonej,
- Green –natężenie barwy zielonej,
- Blue –natężenie barwy niebieskiej,
- White –natężenie barwy białej,
- Amber –natężenie barwy bursztynowej,
- UV –natężenie światła UV,
- Color –wybór jednego z 70 zaprogramowanych wcześniej kolorów statycznych,
- Strobe –ustawienie częstotliwości pracy stroboskopu.
AUTO MODE –w tym menu możesz wybrać pożądany tryb AUTO i ustawić szybkość jego pracy.
- Wciśnij "ENTER" i przyciskami "UP" i "DOWN" przesuwaj menu aż na wyświetlaczu pojawi się napis
"AUTO"

- Ponownie wciśnij "ENTER" - w tym podmenu możesz ustawić 2 parametry:
1) AUTO –tryb auto ,
2) SPEED –szybkość trybu auto.
CUSTOM MODE –w tym menu możesz wybrać program AUTO edytowany w trybie "EDIT MODE".
- Wciśnij "ENTER" i przyciskami "UP" i "DOWN" przesuwaj menu aż na wyświetlaczu pojawi się napis
"CUSTOM MODE"
- Ponownie wciśnij "ENTER" - w tym podmenu możesz wybrać jeden z 11 zaprogramowanych i wyedy-
towanych programów.
EDIT MODE –w tym menu możesz edytować programy CUSTOM.
- Wciśnij "ENTER" i przyciskami "UP" i "DOWN" przesuwaj menu aż na wyświetlaczu pojawi się napis
"EDIT MODE"
- Ponownie wciśnij "ENTER" i otwórz tryb edycji, aby zmienić jeden z programów od "PR-01" do "PR-
11", w każdym z programów znajdują się 32 sceny do edycji.
- Możesz edytować sceny regulując wartość natężenia kolorów RED (0-255), GREEN (0-255), BLUE (0-
255), WHITE (0-255), AMBER (0-255), UV (0-255) oraz wartości FADE (0-30), FLASH (0-30), STROBE
(0-30) oraz TIME (0-30). Aby zapisać zmiany w edycji wciśnij i przytrzymaj przycisk ENTER przez 5 se-
kund.
UPLOAD –w tym menu możesz po połączeniu kilku urządzeń w trybie Master/Slave przekopiować wy-
edytowany program.
- Wciśnij "ENTER" i przyciskami "UP" i "DOWN" przesuwaj menu aż na wyświetlaczu pojawi się napis
"UPLOAD"
- Ponownie wciśnij "ENTER", aby zaimportować edytowany program z urządzenia Master do urządzeń
Slave –hasło: UP, DOWN, UP, DOWN
SET UP –w tym menu możesz regulować wartości funkcji.
- Wciśnij "ENTER" i przyciskami "UP" i "DOWN" przesuwaj menu aż na wyświetlaczu pojawi się napis
"SET UP"
- Ponownie wciśnij "ENTER" na wyświetlaczu pojawi się jedna z 7 funkcji, wciśnij "ENTER" aby wybrać
jedną z nich, a przyciskami "UP" i "DOWN" zmienisz ich wartości i naciśnij "ENTER" ponownie, aby
zapisać wybrane wartości.
1) Factory reset –reset fabryczny.
2) ID number –możesz wybrać numer ID urządzenia (OFF –wył., nr ID 001-066), następnie zmienić
wartość kanału 12 do odpowiedniego zakresu i sterować nim za pomocą kontrolera.
3) CAL WHITE –możesz wybrać jeden z 11 zaprogramowanych białych kolorów, które mogą być edy-
towane za pomocą regulacji kolorów czerwonego, zielonego, niebieskiego i białego.
4) Key Lock –w tym menu możesz wybrać czy hasło ma być włączone (5S) czy nie (OFF), hasło to [UP]
+ [DOWN] + [UP] + [DOWN].
5) LCD BLACK –możesz wybrać czy wyświetlacza będzie cały czas włączony (ON) czy zgaśnie po 30
sekundach braku aktywności (30S).
6) Max Temp –możesz wybrać maksymalną temperaturę pracy urządzenia; hasło to [UP] + [DOWN] +
[UP] + [DOWN].
7) Dimmer All –możesz ustawić wartość dla funkcji Master Dimmer.
INFO –w tym menu możesz sprawdzić czas pracy urządzenia, wersję oprogramowania i sprzętu.
1) Working Time –czas pracy urządzenia.
2) Software Ver –V1.2, wersja oprogramowania.
3) Hardware version –V1.1, wersja sprzętu.

RESET –w tym menu możesz przywrócić wartości podstawowe.
- Wciśnij "ENTER" i przyciskami "UP" i "DOWN" przesuwaj menu aż na wyświetlaczu pojawi się napis
"RESET"
- Ponownie wciśnij "ENTER", aby przywrócić wartości systemu.
4. Struktura DMX
Tryb 3CH
Kanał
Wartość
Funkcja
1
0-255
Hue - Barwa
2
0-255
Saturation - Nasycenie
3
0-255
Brightness - Jasność
Tryb 6CH
Kanał
Wartość
Funkcja
1
0-255
Czerwony
2
0-255
Zielony
3
0-255
Niebieski
4
0-255
Biały
5
0-255
Amber
6
0-255
UV
Tryb 8CH
Kanał
Wartość
Funkcja
1
0-255
Master Dimmer
2
0-255
Stroboskop –wolno-szybko
3
0-255
Czerwony
4
0-255
Zielony
5
0-255
Niebieski
6
0-255
Biały
7
0-255
Amber
8
0-255
UV
Tryb 12CH
Kanał
Wartość
Funkcja
1
0-255
Master Dimmer
2
0-9
Brak funkcji
10-255
Stroboskop –wolno-szybko
3
0-255
Czerwony
4
0-255
Zielony
5
0-255
Niebieski
6
0-255
Biały
7
0-255
Amber
8
0-255
UV
9
0-10
Brak funkcji
11-20
R100%/Gup/B0%/W0%
21-30
Rdown/G100%/B0%/W0%
31-40
R0%/G100%/Bup/W0%
41-50
Rup/Gdown/B100%/W0%
51-60
Rup/G0%/B100%/W0%

61-70
R100%/G0%/Bdown/W0%
71-80
R100%/G0%/B0%/Wup
81-90
R100%/G0%/B0%/Wdown
91-100
R↑/G↓/B0%/W0% → R↓/ G↑/B0%/W0%
101-110
R↑/G0%/B↓/W0% → R↓/ G0%/B↑/W0%
111-120
R0%/G↑/B↓/W0% → R0%/ G↓/B↑/W0%
121-130
R↑/G↑/B↓/W0% → R↓/G↓/B↑/W0%
131-140
R↑/G↓/B↓/W0% → R↓/G↑/B↑/W0%
141-150
R↑/G↓/B↑/W0% → R↓/G↑/B↓/W0%
151-160
R↑/G0%/B↓/W0% → R↓/G↑/B0%/W0% → R0%/G↓/B↑/W0%
161-170
R↑/G100%/B↓/W0% → R100%/G↓/B↑/W0% → R↓/G↑/B100%/W0% →
R↓/G↑/B0%/W0% → R0%/G↓/B↑/W0% → R0%/G0%/B↓/W↑
171-180
R↑/G0%/B0%/W↓
R0%/G100%/B↓/W0% → R↑/G100%/B0%/W0%
181-190
R100%/G↓/B0%/W0% → R100%/G0%/B↑/W0% → R↓/G0%/B100%/W0%
→ R0%/G↑/B100%/W0%
191-200
RGBW
201-205
White 1
206-210
White 2
211-215
White 3
216-220
White 4
221-225
White 5
226-230
White 6
231-235
White 7
236-240
White 8
241-245
White 9
246-250
White 10
251-255
White 11
10
0-7
Brak funkcji
8-17
Program 1
18-27
Program 2
28-37
Program 3
38-47
Program 4
48-57
Program 5
58-67
Program 6
68-77
Program 7
78-87
Program 8
88-97
Program 9
98-107
Program 10
108-117
Custom 1
118-127
Custom 2
128-137
Custom 3
138-147
Custom 4
148-157
Custom 5
158-167
Custom 6
168-177
Custom 7
178-187
Custom 8
188-197
Custom 9
198-207
Custom 10
208-255
Custom 11

11
0-255
Szybkość trybu auto (CH10)
12
0-49
Ustawienie adresu IP
Kanał 12 (ustawienie adresu ID)
0-9
Wszystkie ID
170-179
ID17
223
ID34
240
ID51
10-19
ID1
180-189
ID18
224
ID35
241
ID52
20-29
ID2
190-199
ID19
225
ID36
242
ID53
30-39
ID3
200-209
ID20
226
ID37
243
ID54
40-49
ID4
210
ID21
227
ID38
244
ID55
50-59
ID5
211
ID22
228
ID39
245
ID56
60-69
ID6
212
ID23
229
ID40
246
ID57
70-79
ID7
213
ID24
230
ID41
247
ID58
80-89
ID8
214
ID25
231
ID42
248
ID59
90-99
ID9
215
ID26
232
ID43
249
ID60
100-109
ID10
216
ID27
233
ID44
250
ID61
110-119
ID11
217
ID28
234
ID45
251
ID62
120-129
ID12
218
ID29
235
ID46
252
ID63
130-139
ID13
219
ID30
236
ID47
253
ID64
140-149
ID14
220
ID31
237
ID48
254
ID65
150-159
ID15
221
ID32
238
ID49
255
ID66
160-169
ID16
222
ID33
239
ID50

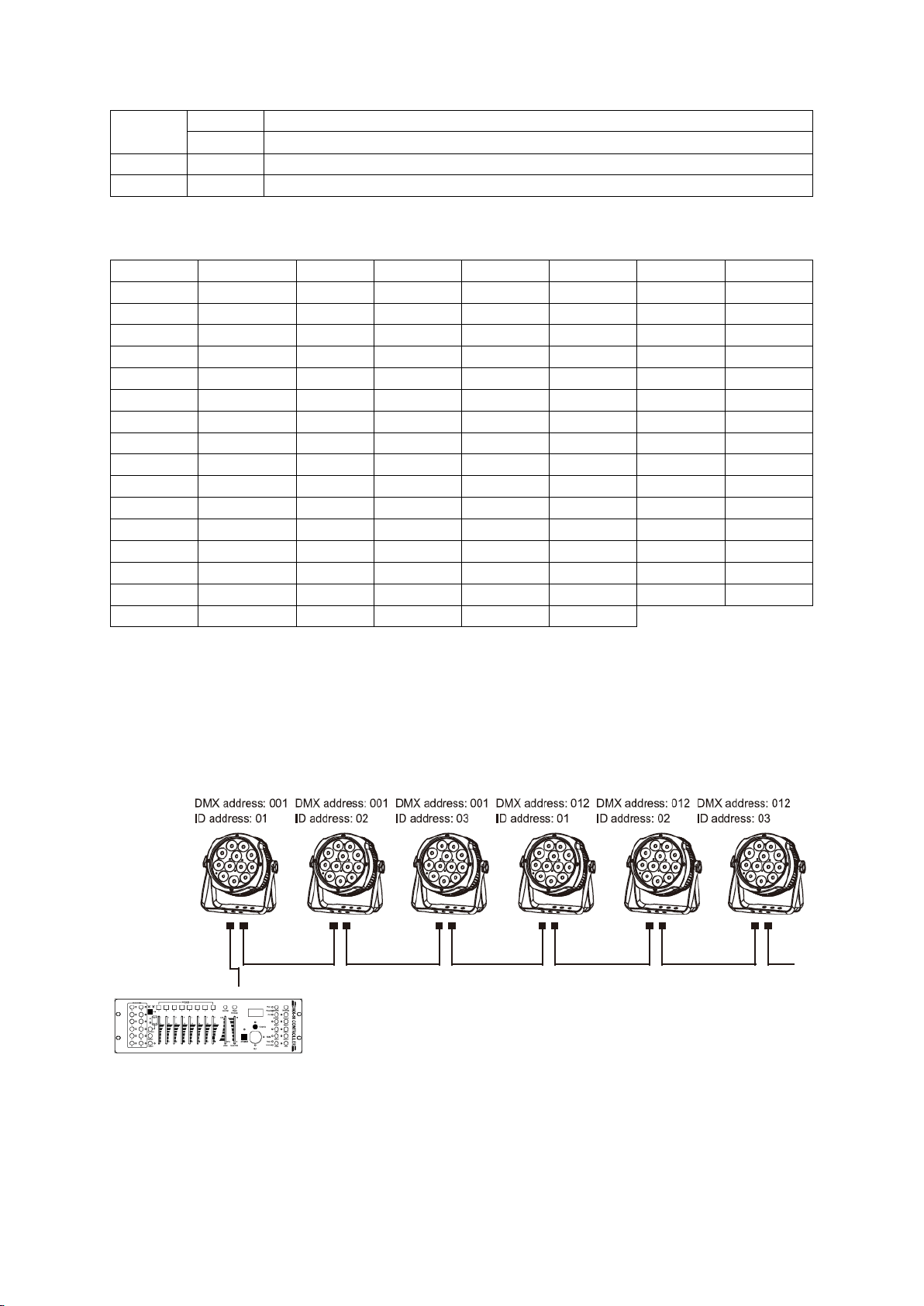

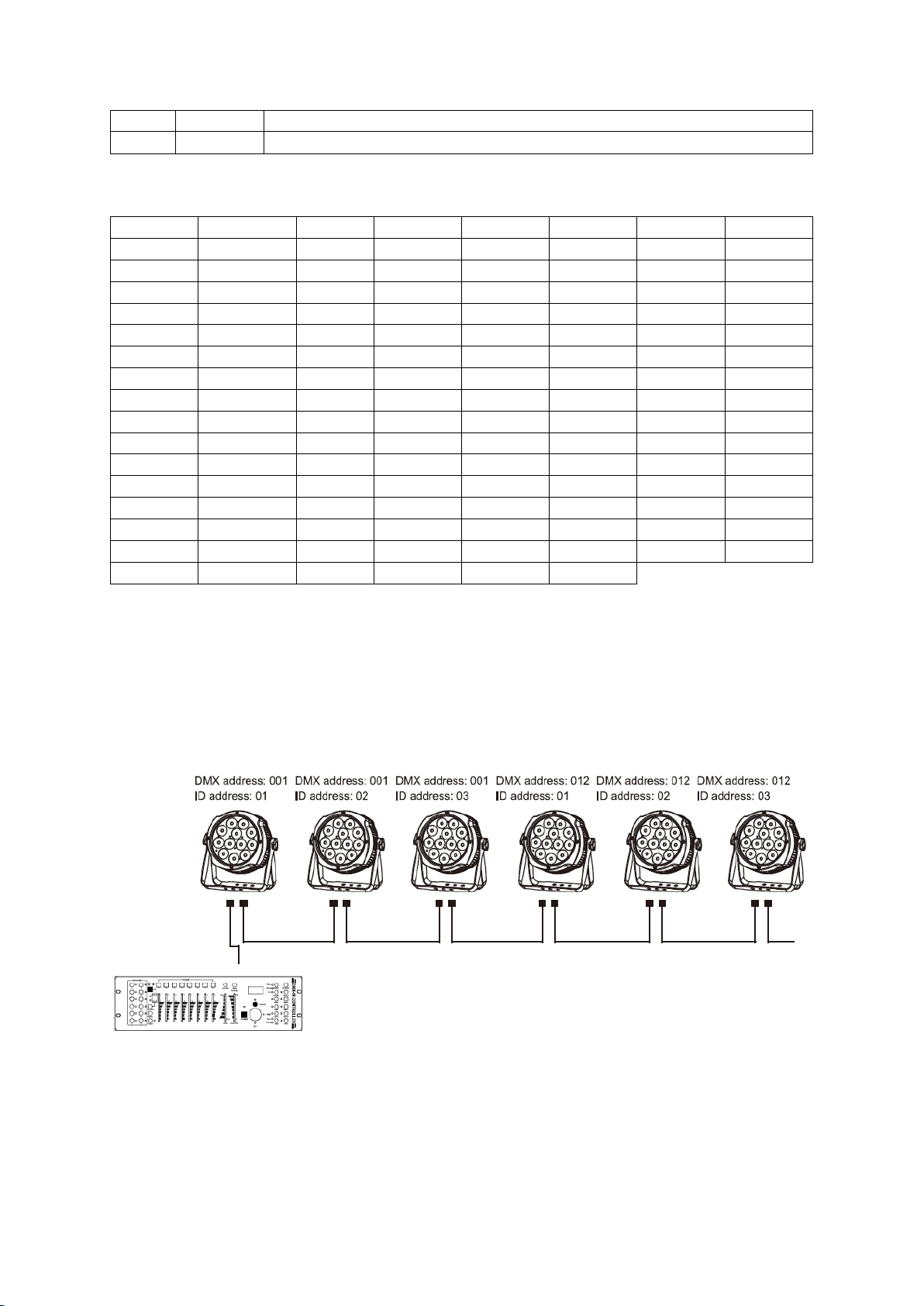

5. Adresowanie DMX z adresem ID
Podążaj za instrukcjami adresowania
Uaktywnij funkcję adresowania ID w każdym z urządzeń w panelu sterowania –"ID Number"
nie może mieć wartości OFF. Do każdego z 512 kanałów użytkownik może przypisać 66 oddziel-
nych adresów ID. Ustaw ID poszczególnego urządzenia w panelu sterowania w menu "ID num-
ber"" na wartość wzrostową.
Powyższy schemat przedstawia proste połączenie DMX z wykorzystaniem 3 urządzeń przypisanych do
jednego adresu DMX. Urządzenia te mają różne adresy ID dzięki czemu możesz kontrolować je wszyst-
kie (kanał 12 ustawiony na 0) lub każdy z osobna (kanał 12 ustawiony na odpowiednią wartość).

6. Kopiowanie edytowanego programu
Najpierw ustaw pierwsze urządzenie, które posiada program zedytowany w trybie EDIT, na tryb Ma-
ster. Pozostałe ustaw na tryb Slave. Połącz wszystkie urządzenia przewodami DMX, a następnie wybierz
funkcję UPLOAD w urządzeniu Master i wciśnij ENTER. Wszystkie edytowane programy z urządzenia
Master zostaną przekopiowane do reflektorów Slave.
7. Instalacja
Podczas instalacji urządzenia należy upewnić się, że punkt montażowy jest w stanie wytrzymać obcią-
żenie równe dziesięciokrotności wagi bez żadnych deformacji. Instalacja musi być zabezpieczona przez
dodatkową linkę bezpieczeństwa. Nigdy nie stój bezpośrednio pod miejscem montażu. Instalacja wy-
maga doświadczenia, umiejętności kalkulacji obciążenia i dopasowania odpowiednich zabezpieczeń
oraz czasowych inspekcji bezpieczeństwa montażu. W przypadku braku tych kwalifikacji należy zlecić
instalację profesjonaliście. Montaż powinien przechodzić profesjonalną inspekcję przy najmniej raz
w roku.
Smooth Par może być instalowany w dwóch pozycjach –podwieszony do góry nogami, bądź posta-
wiony na płaskiej powierzchni. Aby uniknąć uszkodzenia produktu należy nie montować urządzenia
bokiem. Upewnij się, że urządzenie znajduje się w odległości minimum 50 cm od materiałów palnych,
np. dekoracji.

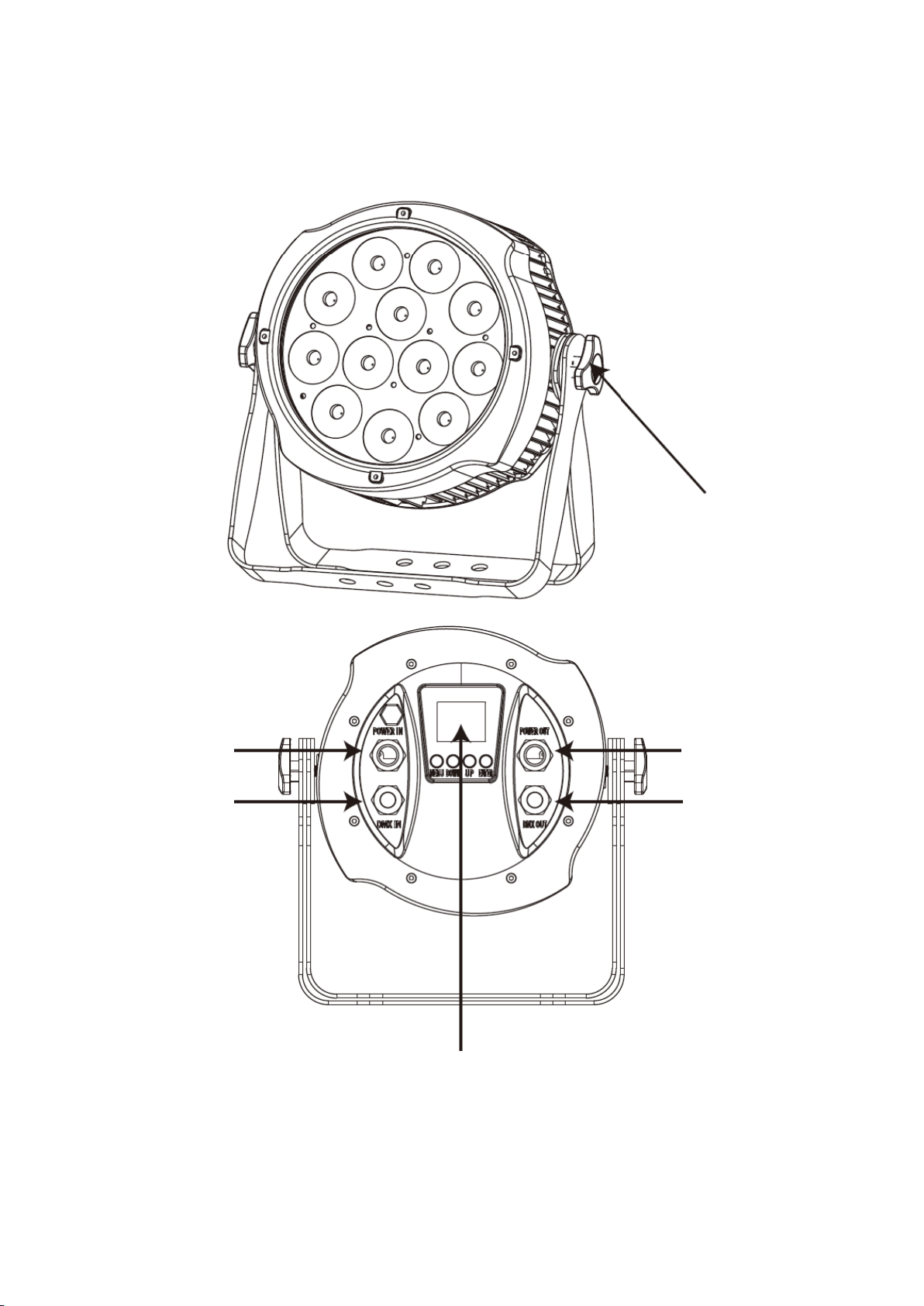

8. Specyfikacja mechaniczna
Pokrętło
Wejście zasilania
Wejście DMX
Wyświetlacz TFT
Wyjście zasilania
Wyjście DMX

9. Informacja o zużytym sprzęcie elektrycznym i elektro-
nicznym
UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH.
To oznaczenie oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w ca-
łej UE. W celu zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty pro-
dukt należy poddać recyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia
sprzęt elektryczny i elektroniczny należy zbierać osobno, w specjalnie do tego celu wyznaczonych
punktach zbierania zużytego sprzętu, celem ich przetworzenia i ponownego wykorzystania na podsta-
wie obowiązujących norm ochrony środowiska.
Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych ze
zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbiera-
nia, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska
naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku z po-
wyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się do po-
nownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczonego dla
gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty sprzęt elek-
tryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu elektrycznego
lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.

ENGLISH
1. Introduction
Unpacking: Thank you for purchasing our professional Smooth Par spotlight. Each device has been
inspected and is in working order. Please check the condition of the carton before unpacking, as there
may have been damage during shipping. After opening the package, please check the product for dam-
age, if you encounter any kind of damage, or missing part of the set, please contact the seller for fur-
ther action. Do not send the device back before contacting first.
Introduction:
Evolights Smooth Par is a professional stage spotlight equipped with 12 10W RGBWA-UV LEDs. Smooth
dimmer in the range of 0-100%, very good color mixing and high beam brightness are the main features
of this illuminator. The Smooth Par's housing has an innovative design and is made of aluminum, so it
requires no additional fan cooling, and is quiet - perfect for stage, theater or TV. It is equipped with
a clear TFT display, intuitive menus and built-in color and color temperature presets, saving the user
a lot of time when setting the address, operation mode or choosing a static color. Evolights Smooth
Par is the highest quality design, best materials and high power - see for yourself.
WARNING!
Do not expose the device to rain or moisture, to avoid electric shock.
Do not look directly at the light source at the time of emission, it can cause serious damage to
your eyesight.
2. Product characteristics
Light source: 12x10W LED RGBWA-UV
Beam angle: 15°
Dimmer: full-range (0-100%)
DMX channel modes: 3/6/8/12
Built-in color temperatures: 11
Strobe frequency: adjustable
Cooling: convectional
Dimmer curves: 4
Built-in programs: 11
Editable programs: 11
Housing: aluminum
Maximum power consumption: 144W
Power input/output: Powercon
Input power range: 100-240V, 50-60Hz
Dimensions: 28.04 x 14.26 x 28.83 cm
Weight: 5 kg

3. Menu structure and display functions
DMX Address –001-512
Channels Mode –03, 06, 08, 12
DMX State –Blackout, DMX Hold
Manual Mode
Red 000-255
Green 000-255
Blue 000-255
White 000-255
Amber 000-255
UV 000-255
Color 001-070
Strobe 000-020
Auto Mode
auto 01-15
speed 01-31
Slave Mode –Slave
Custom Mode –01-11
Edit Mode
PR-01 –SC-01-SC32
Red 000-255
Green 000-255
Blue 000-255
White 000-255
Amber 000-255
UV 000-255
Fade 000-030
Flash 000-030
Strobe 000-030
Time 000-030
PR-02 –SC-01-SC32
PR-03 –SC-01-SC32
PR-04 –SC-01-SC32
PR-05 –SC-01-SC32
PR-06 –SC-01-SC32
PR-07 –SC-01-SC32
PR-08 –SC-01-SC32
PR-09 –SC-01-SC32
PR-10 –SC-01-SC32
PR-11 –SC-01-SC32
Upload
Set up
Factory Reset
ID Number –OFF, 001-066
CAL WHITE –WHITE-1-WHITE-11
Key Lock –OFF, 5S
LCD BLACK –ON, 30S
Max Temp –30°C-65°C
Dimmer All –000-255
Info
Working Time
Software Ver –V1.2
Hardware version –V1.1
Reset

(1) DMX will indicate that the device is in DMX mode. SLAVE means that the device is in SLAVE
mode
(2) The color of this indicator shows the signal status. Green means the device is receiving a DMX
signal, when red appears it means the signal is interrupted.
(3) Device temperature indicator, when the temperature exceeds the maximum threshold, the
color of the letters will change from white to yellow.
(4) Currently selected menu
(5) Menu lock, when the display says "Key lock open" it means no lock. When the display says "Key
lock off" it means lock on.
DMX –in this mode, you can connect devices via DMX cable and control them with a controller.
- DMX address selection - in the main menu, select "DMX Address" and press "ENTER" - use the "UP"
and "DOWN" buttons to select the DMX address, and confirm with the "ENTER" button,
- DMX channel mode selection - select "Channels Mode" in the main menu and press "ENTER" - use
the "UP" and "DOWN" buttons to select the DMX channel mode, and then confirm with the "ENTER"
button,
- DMX State setting - select "DMX State" in the main menu and press "ENTER" - use the "UP" and
"DOWN" buttons to select Blackout or DMX Hold, and then confirm with the "ENTER" button,
- SLAVE Mode - select "Slave Mode" in the main menu and press "ENTER" - use the "UP" and "DOWN"
buttons to set the "SLAVE" value, and then confirm with the "ENTER" button.
MANUAL MODE –in this menu you can change the intensity of the colors, the frequency of the strobe,
as well as select one of 70 pre-programmed static colors.
- Red –red color intensity,
- Green –green color intensity,
- Blue –blue color intensity,
- White –white color intensity,
- Amber –amber color intensity,
- UV –UV light intensity,
- Color –selecting one of 70 pre-programmed static colors,
- Strobe –strobe frequency setting.

AUTO MODE –in this menu you can select the preferred AUTO mode and set the speed of its opera-
tion.
- Press "ENTER" and use the "UP" and "DOWN" buttons to move the menu until "AUTO" appears on
the display.
- Press "ENTER" again - in this submenu you can set 2 parameters:
1) AUTO –auto mode,
2) SPEED –auto mode speed.
CUSTOM MODE –in this menu you can select the AUTO program edited in "EDIT MODE".
- Press "ENTER" and use the "UP" and "DOWN" buttons to scroll through the menu until the display
shows "CUSTOM MODE"
- Press "ENTER" again - in this submenu you can select one of 11 preset and edited programs.
EDIT MODE –in this menu you can edit CUSTOM programs.
- Press "ENTER" and use "UP" and "DOWN" buttons to move the menu until "EDIT MODE" appears on
the display.
- Press "ENTER" again and open the edit mode to change one of the programs from "PR-01" to "PR-
11", there are 32 editable scenes in each program.
- You can edit the scenes by adjusting the RED (0-255), GREEN (0-255), BLUE (0-255), WHITE (0-255),
AMBER (0-255), UV (0-255) color intensity value and FADE (0-30), FLASH (0-30), STROBE (0-30) and
TIME (0-30) values. Press and hold the ENTER button for 5 seconds to save your editing changes.
UPLOAD –in this menu, you can copy the edited program after connecting several devices in mas-
ter/slave mode.
- Press "ENTER" and use "UP" and "DOWN" buttons to move the menu until the display shows
"UPLOAD".
- Press "ENTER" again to import the edited program from the master to the slaves - password: UP,
DOWN, UP, DOWN
SET UP –in this menu you can adjust the function values.
- Press "ENTER" and use "UP" and "DOWN" buttons to move the menu until "SET UP" appears on the
display.
- Press "ENTER" again, the display will show one of the 7 functions, press "ENTER" to select one of them
and use "UP" and "DOWN" buttons to change their values and press "ENTER" again to save the selected
values.
1) Factory reset –factory reset of the device.
2) ID number –you can select the ID number of the device (OFF or ID number 001-066), then change
the value of channel 12 to the proper range and control it with the controller.
3) CAL WHITE –you can choose from 11 preset white colors, which can be edited by adjusting red,
green, blue and white colors.
4) Key Lock –in this menu, you can choose whether to enable (5S) or not (OFF) the password which is
[UP] + [DOWN] + [UP] + [DOWN].
5) LCD BLACK –you can choose whether the display will stay on all the time (ON) or turn off after
30 seconds of inactivity (30S).
6) Max Temp –you can select the maximum operating temperature of the device; the password is [UP]
+ [DOWN] + [UP] + [DOWN].
7) Dimmer All –you can set the value for the Master Dimmer function.
INFO –in this menu you can check the device operation time, software and hardware version.
1) Working Time –device operation time.
2) Software Ver –V1.2, software version.
3) Hardware version –V1.1, hardware version.

RESET –in this menu you can restore the system values.
- Press "ENTER" and use the "UP" and "DOWN" buttons to scroll through the menu until "RESET" ap-
pears on the display.
- Press "ENTER" again to restore the system values.
4. DMX structure
3CH mode
Channel
Value
Function
1
0-255
Hue
2
0-255
Saturation
3
0-255
Brightness
6CH mode
Channel
Value
Function
1
0-255
Red
2
0-255
Green
3
0-255
Blue
4
0-255
White
5
0-255
Amber
6
0-255
UV
8CH mode
Channel
Value
Function
1
0-255
Master Dimmer
2
0-255
Strobe –slow-fast
3
0-255
Red
4
0-255
Green
5
0-255
Blue
6
0-255
White
7
0-255
Amber
8
0-255
UV
12CH mode
Channel
Value
Function
1
0-255
Master Dimmer
2
0-9
No function
10-255
Strobe –slow-fast
3
0-255
Red
4
0-255
Green
5
0-255
Blue
6
0-255
White
7
0-255
Amber
8
0-255
UV
9
0-10
No function
11-20
R100%/Gup/B0%/W0%
21-30
Rdown/G100%/B0%/W0%
31-40
R0%/G100%/Bup/W0%

41-50
Rup/Gdown/B100%/W0%
51-60
Rup/G0%/B100%/W0%
61-70
R100%/G0%/Bdown/W0%
71-80
R100%/G0%/B0%/Wup
81-90
R100%/G0%/B0%/Wdown
91-100
R↑/G↓/B0%/W0% → R↓/ G↑/B0%/W0%
101-110
R↑/G0%/B↓/W0% → R↓/ G0%/B↑/W0%
111-120
R0%/G↑/B↓/W0% → R0%/ G↓/B↑/W0%
121-130
R↑/G↑/B↓/W0% → R↓/G↓/B↑/W0%
131-140
R↑/G↓/B↓/W0% → R↓/G↑/B↑/W0%
141-150
R↑/G↓/B↑/W0% → R↓/G↑/B↓/W0%
151-160
R↑/G0%/B↓/W0% → R↓/G↑/B0%/W0% → R0%/G↓/B↑/W0%
161-170
R↑/G100%/B↓/W0% → R100%/G↓/B↑/W0% → R↓/G↑/B100%/W0% →
R↓/G↑/B0%/W0% → R0%/G↓/B↑/W0% → R0%/G0%/B↓/W↑
171-180
R↑/G0%/B0%/W↓
R0%/G100%/B↓/W0% → R↑/G100%/B0%/W0%
181-190
R100%/G↓/B0%/W0% → R100%/G0%/B↑/W0% → R↓/G0%/B100%/W0%
→ R0%/G↑/B100%/W0%
191-200
RGBW
201-205
White 1
206-210
White 2
211-215
White 3
216-220
White 4
221-225
White 5
226-230
White 6
231-235
White 7
236-240
White 8
241-245
White 9
246-250
White 10
251-255
White 11
10
0-7
No function
8-17
Program 1
18-27
Program 2
28-37
Program 3
38-47
Program 4
48-57
Program 5
58-67
Program 6
68-77
Program 7
78-87
Program 8
88-97
Program 9
98-107
Program 10
108-117
Custom 1
118-127
Custom 2
128-137
Custom 3
138-147
Custom 4
148-157
Custom 5
158-167
Custom 6
168-177
Custom 7
178-187
Custom 8
188-197
Custom 9

198-207
Custom 10
208-255
Custom 11
11
0-255
Auto mode speed –CH10 speed
12
0-49
IP address setting
Channel 12 (IP address setting)
0-9
All ID
170-179
ID17
223
ID34
240
ID51
10-19
ID1
180-189
ID18
224
ID35
241
ID52
20-29
ID2
190-199
ID19
225
ID36
242
ID53
30-39
ID3
200-209
ID20
226
ID37
243
ID54
40-49
ID4
210
ID21
227
ID38
244
ID55
50-59
ID5
211
ID22
228
ID39
245
ID56
60-69
ID6
212
ID23
229
ID40
246
ID57
70-79
ID7
213
ID24
230
ID41
247
ID58
80-89
ID8
214
ID25
231
ID42
248
ID59
90-99
ID9
215
ID26
232
ID43
249
ID60
100-109
ID10
216
ID27
233
ID44
250
ID61
110-119
ID11
217
ID28
234
ID45
251
ID62
120-129
ID12
218
ID29
235
ID46
252
ID63
130-139
ID13
219
ID30
236
ID47
253
ID64
140-149
ID14
220
ID31
237
ID48
254
ID65
150-159
ID15
221
ID32
238
ID49
255
ID66
160-169
ID16
222
ID33
239
ID50
5. DMX addressing with ID address
Follow the addressing instructions
Activate the ID addressing function in each device in the control panel - "ID Number" must not
be OFF. The user can assign 66 individual ID addresses to each of the 512 channels. Set the ID
of each device in the control panel in the "ID number" menu to an increasing value.
The diagram above shows a simple DMX connection using 3 devices assigned to one DMX address.
The devices have different ID addresses so you can control them all (channel 12 set to 0) or each indi-
vidually (channel 12 set to the proper value).

6. Upload of edited program
Start by setting the first device, which has a program edited in EDIT mode, to Master mode. Set other
devices to Slave mode. Connect all devices with DMX cables, then select the UPLOAD function on the
Master and press ENTER. All edited programs from the Master will be copied to the Slave spotlights.
7. Installation
When installing the device, make sure that the mounting point can withstand a load of ten times its
weight without any deformation. The installation must be secured by an additional safety rope. Never
stand directly under the mounting point. Installation requires experience, the ability to calculate the
load and adjust the proper safeguards as well as regular installation safety inspections. If you lack these
qualifications, have the installation done by a professional. The installation should pass a professional
inspection at least once a year.
Smooth Par can be installed in two positions –hanged upside down or placed on a flat surface. To avoid
damage to the product, do not install the device sideways. Make sure that the device is at least 50 cm
away from combustible materials, such as decorations.

8. Mechanical specification
Knob
Power in
DMX in
TFT display
Power out
DMX out
