Evolveo Detective BT1 User manual

MANUAL
MODEL VERSION / DATE
Detective BT1l. / 18. 7. 2022
(spare camera for BT4)
SK
CS
HU
RO
CZ

2
Obsah / Content / Tartalom / Cuprins
Česky ...................................................................... 3
Slovensky.............................................................. 16
English .................................................................. 30
Magyar .................................................................. 44
Română................................................................. 58

3
Obsah
1. CO JE SOUČÁSTÍ BALENÍ................................. 4
2. PŘEHLED PRODUKTU ...................................... 5
3. PŘIDÁNÍ NÁHRADNÍ KAMERY.......................... 5
3.1 Zapnutí kamery.............................................. 5
3.2 Jak spárovat kameru se základnou
HomeBase........................................................... 6
4. NABÍJENÍ KAMERY............................................ 8
5. INSTALACE KAMERY....................................... 10
5.1 Testování bezdrátového signálu .................. 10
5.2 Vyhledání montážního místa ....................... 11
5.3 Instalace kamery.......................................... 11

4
1. CO JE SOUČÁSTÍ BALENÍ
Kamera
Montážní držák
Montážní šrouby
a kotvy
Otvor pro šroub
Polohovací nálepky

5
2. PŘEHLED PRODUKTU
1) Mikrofon
2) Objektiv
3) Infračervené LED
diody
4) Indikační LED
dioda
5) Senzor PIR
6) Nabíjecí port USB-C
7) Tlačítko ON/OFF
8) Reproduktor
9) Konzolový port
3. PŘIDÁNÍ NÁHRADNÍ KAMERY
3.1 Zapnutí kamery
Po odstranění šroubů ve spodní části kamery
sejměte kryt a dlouze stiskněte tlačítko ve spodní
části kamery, dokud neuslyšíte hudební výzvu.
Červená kontrolka signalizuje, že spuštění proběhlo
úspěšně.
Poznámka: Nezapomeňte po spuštění vrátit kryt
zpět.

6

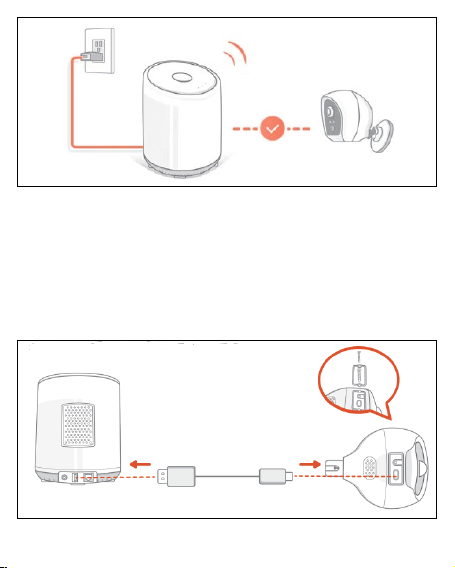

3.2 Jak spárovat kameru se základnou
HomeBase
1) Připojte základnu HomeBase ke zdroji napájení a
k síti.
2) Dlouze stiskněte horní tlačítko "SYNC" na
základně HomeBase, dokud nezačne blikat žlutá
kontrolka a dokud se nerozsvítí. Hlasová výzva
bude oznamovat zahájení párování.

7
3) Třikrát stiskněte tlačítko ON/OFF na spodní
straně kamery. Začne střídavě blikat červená a
modrá LED.
4) Hlasová výzva z HomeBase oznámí, že
spárování proběhlo úspěšně.

8
Upozornění !:Kamery spolu se základnou
HomeBase byly před dodáním spárovány.
Pouze náhradní kamery je třeba přidat ručně.
4. NABÍJENÍ KAMERY

9
Poznámka: Při nabíjení kamery sejměte zadní kryt
po odšroubování spodního šroubu kamery. Po
úplném nabití je třeba zadní kryt nasadit zpět na
kamera.
K připojení zařízení použijte dodaný nabíjecí kabel
USB Type-C, kabelem propojte kameru s
HomeBase pro nabíjení baterie.
LED
výzva
Při nabíjení bliká modrá kontrolka
LED
Při plném nabití svítí modrá LED
dioda
Doba
nabíjení
10 hodin
(minimální nabití baterie)
Doba pohotovostního režimu kamery se liší podle
počtu spuštěných alarmů a probuzení za den. Po
plném nabití ji lze používat 3-4 měsíce. Tato
hodnota se počítá na 10 probuzení za den a 10
sekund záznamu.

10
5. INSTALACE KAMERY
5.1 Testování bezdrátového signálu
Chcete-li zjistit, kam kameru nainstalovat, musíte
vyzkoušet sílu bezdrátového signálu
1) Chcete-li otestovat sílu bezdrátového signálu,
otevřete v aplikaci živý náhled a vezměte ji spolu s
mobilním telefonem na místo, kam chcete kameru
nainstalovat.
2) Pokud není bezdrátový signál stabilní, přesuňte
kameru blíže k základně HomeBase.

11
5.2 Vyhledání montážního místa
Zavěste kamera do výšky 1,5-2m nad zemí. Tato
výška maximalizuje detekční dosah pohybového
senzoru kamery.
Upozornění!: Neumisťujte kamera na přímé
sluneční světlo. PIR senzor poté nebude detekovat
pohyb!
5.3 Instalace kamery
Kameru lze instalovat v interiéru i exteriéru.
1) Na místo, kam budete kameru umisťovat přiložte
šablonu pro vyvrtání otvoru

12
2) Zarovnejte port držáku kamery s držákem a poté
jej zacvakněte do držáku, zatlačte jej až uslyšíte
cvaknutí je kamera řádně připevněná a můžete
nastavit úhel pohledu kamery prostřednictvím živého
náhledu v aplikaci Smartlife.

13
3) Pokud chcete kameru oddělit od montážního
držáku, stiskněte a podržte sponu na držáku, abyste
ji mohli sundat.

14
Záruka se NEVZTAHUJE na:
- používání přístroje k jiným účelům, než pro které je
určen,
- instalace jiného firmwaru, než který je nainstalován
v zařízení.
- elektrické nebo mechanické poškození způsobené
nesprávným používáním.
- poškození způsobené přírodními vlivy, jako je
voda, oheň, statická elektřina, kolísání
elektrického proudu apod.
- škody způsobené opravou provedenou
nekvalifikovanou osobou.
- nečitelné sériové číslo
- kapacita baterie se po 6 měsících používání sníží
(záruka 6 měsíců životnosti baterie)
Likvidace
Symbol přeškrtnutého kontejneru na výrobku, v
přiložené dokumentaci nebo na obalu znamená, že
všechna elektrická a elektronická zařízení, baterie a
akumulátory v Evropské unii musí být po skončení
své životnosti zlikvidovány jako tříděný odpad. Tyto
výrobky se nesmí likvidovat jako netříděný
komunální odpad.

15
PROHLÁŠENÍ O SHODĚ
Společnost Abacus Electric, s.r.o. tímto prohlašuje,
že zařízení EVOLVEO SEA DET-BT1 splňuje
požadavky norem a předpisů platných pro tento typ
zařízení. Úplné znění prohlášení o shodě naleznete
na adrese http://ftp.evolveo.com/ce/.
Dovozce / Dovozca / Importer / Importőr
Abacus Electric, s.r.o.
Planá 2, 370 01, Česká republika
Výrobce / Výrobca / Gyártó
Naxya Limited
No. 5, 17/F, Strand 50, 50 Bonham Strand, Sheung
Wan, Hongkong
Vyrobeno v Číně
Copyright © Abacus Electric, s.r.o.
www.evolveo.com www.facebook.com/EvolveoCZ
Všechna práva vyhrazena. Vzhled a technické
specifikace výrobku se mohou změnit bez
předchozího upozornění.

16
Obsah
1. ČO JE SÚČASŤOU BALENIA........................... 17
2. PREHĽAD PRODUKTOV.................................. 18
3. PRIDANIE NÁHRADNÉHO FOTOAPARÁTU ... 18
3.1 Zapnutie fotoaparátu.................................... 18
3.2 Ako spárovať kameru so základňou
HomeBase......................................................... 19
4. NABÍJANIE FOTOAPARÁTU ............................ 22
5. INŠTALÁCIA KAMERY...................................... 23
5.1 Testovanie bezdrôtového signálu................. 23
5.2 Lokalizácia miesta inštalácie........................ 24
5.3 Inštalácia kamery......................................... 25

17
1. ČO JE SÚČASŤOU BALENIA
Kamera
Montážna konzola
Montážne skrutky
a kotvy
Otvor pre skrutku
Polohovacie nálepky

18
2. PREHĽAD PRODUKTOV
1) Mikrofón
2) Objektív
3) Infračervené LED
diody
4) Indikačná LED
dióda
5) Senzor PIR
6) Nabíjací port USB-C
7) Tlačidlo ON/OFF
8) Reproduktor
9) Konzolový port
3. PRIDANIE NÁHRADNÉHO FOTOAPARÁTU
3.1 Zapnutie fotoaparátu
Po odstránení skrutiek v spodnej časti fotoaparátu
odstráňte kryt a dlho stláčajte tlačidlo v spodnej časti
fotoaparátu, kým nebudete počuť hudobnú výzvu.

19
Červené svetlo signalizuje, že spustenie bolo
úspešné.
Poznámka: Po spustení nezabudnite nasadiť kryt
späť.
3.2 Ako spárovať kameru so základňou
HomeBase
1) Pripojte zariadenie HomeBase k zdroju napájania
a k sieti.
2) Dlho stlačte horné tlačidlo "SYNC" na základni
HomeBase, kým nezačne blikať žltá kontrolka a
nezapne sa. Hlasová výzva oznámi začiatok
párovania.

20
3) Trikrát stlačte tlačidlo ON/OFF na spodnej strane
fotoaparátu. Červená a modrá LED dióda budú
striedavo blikať.
