Facom NS.1800F2 User manual

NS.1800F
788272 NU-NS.1800F/0110
NS.1800F2
788272
NU-NS.1800F2/1212
Notice originale
Original instructions
Originalbedienungsanleitung
1/2’’
■ CLE A CHOCS
PNEUMATIQUE
■PNEUMATIC
IMPACT WRENCH
■ DRUCKLUFT-
SCHLAGSCHRAUBER
■ PNEUMATISCHE
SLAGMOERSLEUTELS
■ LLAVE DE IMPACTO
NEUMÁTICA
■ CHIAVE AD IMPULSI
PNEUMATICA
■ CHIAVE COM IMPULSOS
PNEUMÁTICA
■ KLUCZ UDAROWY
PNEUMATYCZNY
■ TRYKLUFT SLAGNØGLER
■ AEPΌKΛEIΔO ΑΈΟΡΣ
■ PNEUMATISK SLAGNYCKEL
■ ISKEVÄ
PAINEILMAMUTTERINVÄÄNNIN
■ PNEUMATICKÝ
NÁRAZOVÝ ŠROUBOVÁK
■ PNEUMATIKUS CSAVARBEHAJTÓ
■ CHEIE CU IMPACT
PNEUMATICĂ
■ ГАЕЧЕН КЛЮЧ С
ПНЕВМАТИЧНО
ЗАДВИЖВАНЕ
■ PNEUMATICKÝ RÁZOVÝ
UŤAHOVAČ
■ PNEVMATSKI UDARNI
KLJUČ
■ PNEUMATINIS SUKTUVAS
■ PNEIMATISKĀ
TRIECIENATSLĒGA
■
PNEUMAATILINE LÖÖKVÕTI
■ КЛЮЧ УДАРНЫЙ
ПНЕВМАТИЧЕСКИЙ

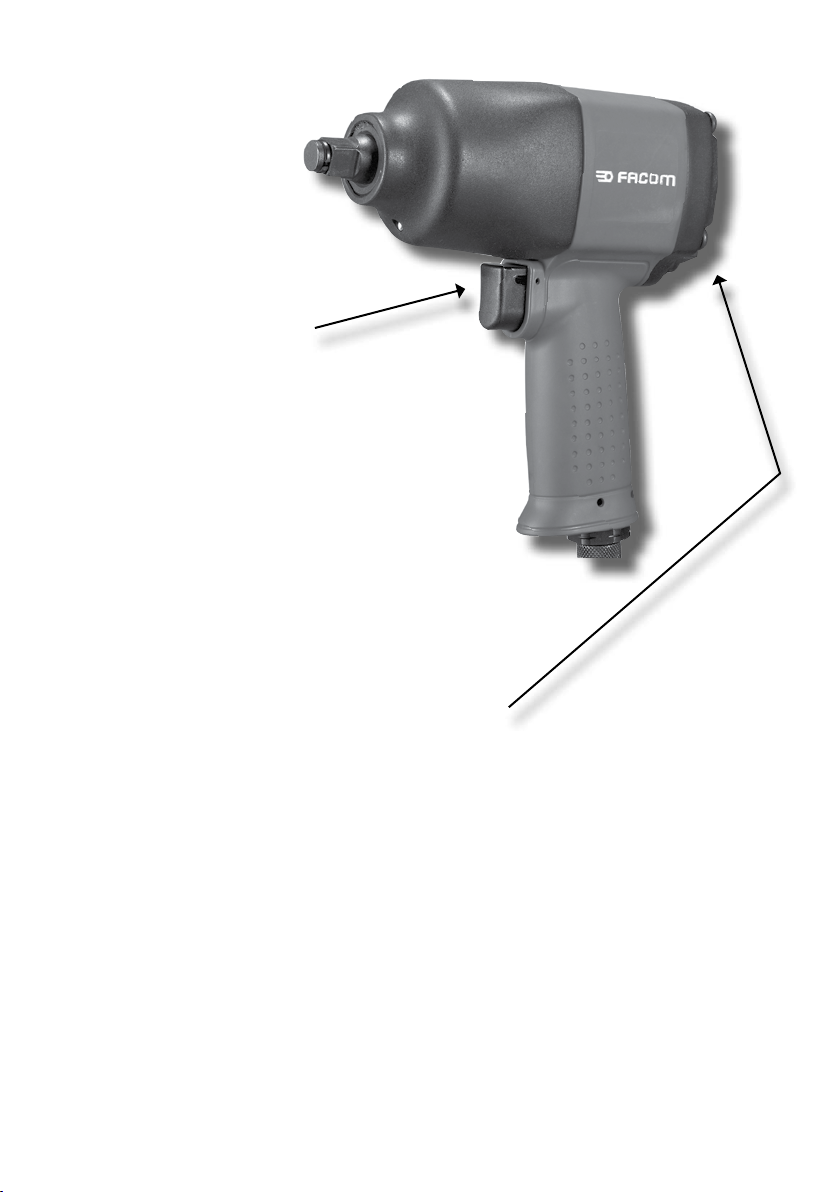

Vitesse variable par la gâchette
Trigger speed control
Drehzahlregelung über Druckschalter
Snelheid instelbaar met drukknop
Velocidad variable mediante gatillo
Velocità regolabile tramite pulsante
Velocidade variável pelo gatilho
Spust z regulacją prędkości
Hastigheden varieres med udløseren
Μεταβολή της σαχύτητας µε το πάτηµα της σκανδάλης
Hastigheten regleras med avtryckaren
Nopeudensäätö liipaisimesta
Variabilní rychlost nastavitelná kohoutkem
Vezérlőgombbal állítható sebesség
Viteză variabilă cu ajutorul trăgaciului
Инвертор - превключвател за смяна на посоката на
въртене
Spúšť s reguláciou rýchlosti
Sprožilec za nadzor hitrosti
Greičio reguliavimo gaidukas
Ātruma regulēšana ar mēlīti
Päästikust muudetav kiirus
Скорость, регулируемая с помощью собачки
Variateur de vitesse
Variable speed control
Drehzahlregler
Toerenregelaar
Variador de velocidad
Variatore di velocità
Variador de velocidade
Regulator prędkości
Hastighedsregulator
Επιλογέας-ρυθµιστής ταχύτητας
Hastigheten regleras med avtryckaren
Nopeusvariaattori
Variátor rychlosti
Sebességállító
Variator de viteză
Скоростен превключвател
Regulátor rýchlosti
Regulator hitrosti
Greičio reguliatorius
Ātruma pārslēdzējs
Kiiruseregulaator
Регулятор скорости
Inverseur du sens de rotation
Rotational direction switch
Rechts-/Linkslaufschalter
Schakelaar voor draairichting
Inversor del sentido de rotación
Inversore del senso di rotazione
Inversor do sentido de rotação
Przełącznik kierunku obrotów.
Retningsomskifter
Aναστροφέας κατεύθυνσης
Inställning av rotationsriktning
Suunnanvaihtokytkin
Měnič směru otáčení
Forgásirány váltókapcsoló
Invertor de sens de rotaţie
Инвертор - превключвател за
смяна на посоката на въртене
Prepínač smeru otáčok
Stikalo za preklop smeri vrtenja
Sukimosi krypties keitiklis
Rotācijas virziena pārslēdzējs
Pöörlemissuuna lüliti
Инвертор направления
вращения

FR ATTENTION
D’IMPORTANTES INFORMATIONS DE SÉCURITÉ SONT JOINTES.
LIRE CE MANUEL AVANT D’UTILISER LA MACHINE. CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS. NE PAS LES DÉTRUIRE.
L’EMPLOYEUR EST TENU DE COMMUNIQUER LES INFORMATIONS DE CE MANUEL AUX EMPLOYÉS UTILISANT CETTE MACHINE.
LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES.
MISE EN SERVICE DE LA MACHINE
• LES CLÉS À CHOCS NE SONT PRÉVUES QUE POUR LE SERRAGE ET LE DESSERRAGE
D’ÉLÉMENTS DE FIXATION FILETÉS. POUR TOUTE AUTRE UTILISATION, FACOM
DÉCLINE TOUTE RESPONSABILITÉ.
CETTE MACHINE N’EST PAS CONÇUE POUR ÊTRE UTILISÉE EN ATMOSPHÈRE EXPLOSIVE.
L’utilisation de cette machine et accessoires doit être conforme aux instructions de
cette notice. Utiliser cette machine pour d’autres opérations pourrait entraîner un
risque de situation dangereuse pour les personnes et l’environnement.
• Cette machine doit toujours être exploitée, inspectée et entretenue conformément
à toutes les réglementations (locales, départementales, fédérales et nationales),
applicables aux machines pneumatiques tenues/commandées à la main.
• Pour la sécurité, les performances optimales et la longévité maximale des
pièces, cette machine doit être connectée à une alimentation d’air comprimé de
6,2 bars (620 kPa) maximum à l’entrée, avec un flexible de 10 mm de diamètre
intérieur.
• Le dépassement de cette pression d’utilisation maximum de 6,2 bars indiquée
entraînera des risques de situations dangereuses comme une vitesse excessive, la
rupture d’éléments, un couple supérieur ou une force supérieure pouvant détruire
la machine et ses accessoires ou la pièce sur laquelle le travail est effectué.
• S’assurer que tous les flexibles et les raccords sont correctement dimensionnés
et bien serrés.
• Utiliser toujours de l’air sec, propre et lubrifié, à une pression maximum de
6,2 bars. La poussière, les fumées corrosives et/ou une humidité excessive
peuvent endommager le moteur d’une machine pneumatique.
• Ne jamais lubrifier les machines avec des liquides inflammables ou volatiles tels
que le kérosène, le gasoil ou de l’essence.
• Ne retirer aucune étiquette. Remplacer toute étiquette endommagée.
• L’utilisation d’un flexible suspendu est recommandée.
Un raccord rapide connecté directement au raccord d’admission augmente le poids
de la machine et réduit donc sa manoeuvrabilité.
• La machine pneumatique doit être équipée et connectée au réseau d’air
comprimé via des raccords rapides afin de faciliter son arrêt en cas de danger.
• A la fin de sa durée de vie, il est recommandé de démonter la machine, de
dégraisser les pièces et de les séparer en fonction des matériaux de manière à ce
que ces derniers puissent être recyclés.
UTILISATION DE LA MACHINE
• Avant l’utilisation de la machine, vérifier qu’il n’y a pas d’interaction dangereuse
avec l’environnement immédiat ( gaz explosif, liquide inflammable ou dangereux,
canalisation inconnue, gaine ou câble électrique, etc...)
• Avant de connecter la machine à l’arrivée d’air, vérifier que la gâchette n’est
pas bloquée en position marche par un obstacle et qu’aucun outil de réglage ou de
montage n’est resté en position.
• Vérifier que la machine est connectée au réseau par un raccord rapide et qu’une
vanne de coupure d’air est à proximité pour couper immédiatement l’air en cas de
blocage, rupture ou tout autre incident.
• Tenir les mains, les vêtements flottants et les cheveux longs, éloignés de
l’extrémité rotative de la machine.
• Vérifier la position du système d’inversion avant la mise en marche de la machine
• Prévoir, et ne pas oublier, que toute machine motorisée est susceptible d’à-coups
brusques lors de sa mise en marche et pendant son utilisation.
• S’assurer que l’ensemble sur lequel le travail est effectué est bien immobilisé.
• En cas de blocage, lâcher immédiatement la gâchette et déconnecter la machine
du réseau d’air comprimé.
• Utiliser les accessoires recommandés par FACOM.
• L’utilisation de rechanges autres que les pièces d’origine FACOM peut causer
des risques d’insécurité, réduire les performances de la machine, et annule toutes
les garanties.
Les réparations ne doivent être effectuées que par des réparateurs qualifiés
autorisés. Consultez votre distributeur FACOM le plus proche.
Ne pas utiliser de flexibles ou de raccords endommagés, effilochés
ou détériorés.
Les machines pneumatiques peuvent vibrer pendant l’utilisation.
Les vibrations, les mouvements répétitifs et les positions inconfortables
peuvent causer des douleurs dans les mains et les bras.
N’utiliser plus de machine en cas d’inconfort, de picotements ou de
douleurs.
Consulter un médecin avant de recommencer à utilise la machine.
Ne pas transporter la machine par son flexible.
Garder une position équilibrée et ferme. Ne pas se pencher trop en
avant pendant l’utilisation de cette machine.
Ne pas utiliser une machine sous l’emprise de drogues, d’alcool, de
médicaments ou si vous êtes fatigué.
Utiliser les équipements de protection tels que lunettes, gants,
chaussures de sécurité ainsi qu’une protection acoustique.
Rester vigilant, faire preuve de bon sens et d’attention pendant
l’utilisation de la machine.
Couper toujours l’alimentation d’air comprimé et débrancher le
flexible d’alimentation avant d’installer, déposer ou ajuster tout
accessoire sur cette machine, ou d’entreprendre une opération
d’entretien quelconque sur la machine.
Cette machine pneumatique ne doit pas être utilisée comme un outil
de frappe, au risque de détériorer des éléments de sécurité et de
créer des ruptures.
ATTENTION

Modèle Entraînement Coups par
minute Couple pic maximum Niveau de bruit Niveau de vibration
m/s2
Pression dB(A) Puissance dB(A) Pression dB(C)
‘‘ N.m k* k* k* k**
NS.1800F2 1/2 1060 1080 96 3 107 3 109 3 10,2 1,45
1/4 PT
Ø 10 mm
3/8 "
DÉCLARATION CE DE CONFORMITÉ
NOUS, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, DÉCLARONS SOUS NOTRE PROPRE RESPONSABILITÉ QUE
LE PRODUIT NS.1800F2 - CLÉ A CHOCS PNEUMATIQUE 1/2’’ MARQUE FACOM
- EST CONFORME AUX DISPOSITIONS DE LA DIRECTIVE « MACHINES » 2006/42/CE
- ET EST CONFORME AUX DISPOSITIONS DE LA NORME EUROPÉENNE HARMONISÉE EN ISO 11148-6: 2010
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-2:2009
27.07.2012
LE DIRECTEUR QUALITÉ FACOM
Modèle Vitesse à vide Consommation d’air Pression
d’utilisation Poids Dimensions
tr/min l/min bar kg mm
NS.1800F2 8000 143 6,2 2,2 180x69x184
• A VANT CHAQUE UTILISATION VÉRIFIER :
- De n’utiliser que les douilles et les accessoires pour clés à chocs (‘‘IMPACT’’) ainsi que les
dispositifs de sécurité FACOM, bague et goupille pour le montage de ces douilles
sur un carré d’entraînement percé.
- L’état du carré d’entraînement (absence de trace de chocs, de fissures ou d’usure prononcée).
- L’état des dispositifs de sécurité (bague et goupille) sur le carré percé ainsi que le jonc de
retenue sur le carré non percé.
MISE EN SERVICE DE LA MACHINE
* k = incertitude de mesure en dB ** k = incertitude de mesure en m/s²

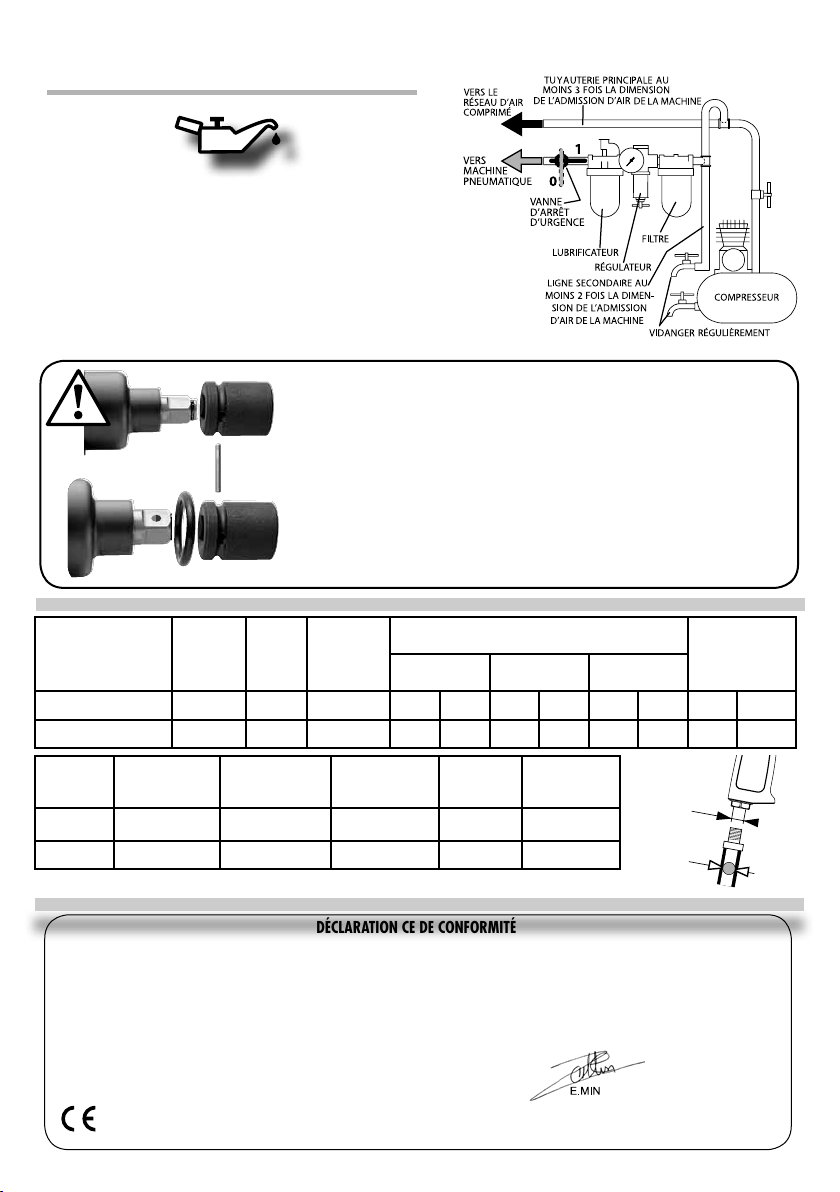

LUBRIFICATION
Utiliser toujours un lubrificateur avec ces machines. Nous recommandons
l’emploi du filtre-régulateur-lubrificateur suivant: FACOM N.580.
Toutes les huit heures de fonctionnement, si un lubrificateur n’est pas utilisé
sur le réseau d’air comprimé, injecter 1/2 à 1 cm3 par le raccord d’admission
de la machine.
Grand débit

EN WARNING
IMPORTANT SAFETY INFORMATION ENCLOSED.
READ THIS MANUAL BEFORE OPERATING THE MACHINE.
IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PLACE THE INFORMATION IN THIS MANUAL INTO THE HANDS OF THE OPERATOR.
FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.
GETTING STARTED WITH THE MACHINE
• IMPACT WRENCHES SHOULD ONLY BE USED FOR TIGHTENING AND LOOSENING
FILLETED FIXING ELEMENTS. FACOM WILL NOT BE LIABLE IF THE MACHINE IS USED
FOR ANY OTHER PURPOSE.
THIS MACHINE HAS NOT BEEN DESIGNED TO BE USED IN AN EXPLOSIVE
ATMOSPHERE.
This machine and its accessories must be used in compliance with these instructions.
Using it for any other purpose may cause a risk of danger for people and the
environment.
• Always operate, inspect and maintain this machine in accordance with all
regulations (local, state, federal and country), that may apply to hand held/hand
operated pneumatic machine.
• For safety, top performance, and maximum durability of parts, operate this
machine at 90 psig (6.2 bar/620 kPa) maximum air pressure at the inlet with
3/8” (10 mm) inside diameter air supply hose.
• Exceeding the maximum pressure of 6.2 bar will lead to the risk of danger such
as excessive speed, breaking parts, higher torque or force that may destroy the
machine and its accessories or the part being worked on.
• Be sure all hoses and fittings are the correct size and are tightly secured.
• Always use clean, dry and lubricated air at 90 psig maximum air pressure. Dust,
corrosive fumes and/or excessive moisture can ruin the motor of an air machine.
• Do not lubricate machine with flammable or volatile liquids such as kerosene,
diesel or petrol.
• Do not remove any labels. Replace any damaged label.
• The use of a hose whip is recommended. A coupler connected directly to the air
inlet increases tool bulk and decreases tool maneuverability.
• The pneumatic machine must be fitted and connected to the compressed air
network via quick disconnects to facilitate shutdown in the event of danger
• When the life of the tool has expired, it is recommended that the machine be
disassembled, degreased and parts be separated by material so that they can be
recycled.
USING THE MACHINE
• Before using the machine, check that there is no dangerous interaction with
the immediate environment (explosive gas, inflammable or dangerous liquid,
unknown piping, electric sheathing or cable, etc).
• Before connecting the machine to the air inlet, check the trigger is not blocked in
the on position by an obstacle and no adjustment or assembly tool is still in position.
• Check the machine is connected to the network by a quick disconnect joint and
that an air braker valve is close by to shut the air down immediately in the event
of blockage, breakage or any other incident.
• Keep hands, loose clothing and long hair away from rotating end of machine.
• Check the position of the inversion system before starting the machine.
• Anticipate and be alert for sudden changes in motion during start up and
operation of any power machine.
• Ensure that the unit on which the work is being carried out is immobilised.
• In the event of blockage, release the trigger and disconnect the machine
from the compressed air network.
• Use accessories recommended by FACOM.
• The use of other than genuine FACOM replacement parts may result in safety
hazards, decreased machine performance, and increased maintenance, and cancel
all warranties.
Repairs should be made only by authorized trained personnel. Consult your
nearest FACOM Authorized Servicenter.
Do not use damaged, frayed or deteriorated air hoses
and fittings.
The pneumatic machine can vibrate in use. Vibration, repetitive
motions or uncomfortable positions may be harmful to your hands
and arms. Stop using any machine if discomfort, tingling feeling
or pain occurs.
Seek medical advice before resuming use.
Do not carry the machine by the hose.
Keep body stance balanced and fi rm. Do not overreachwhen
operating this machine .
Do not use the machine under the influence of drugs, alcohol,
medication or if you are tired.
Use protective equipment such as glasses, gloves, safety shoes as well
as acoustic protection.
Remain vigilant, use common sense and pay attention when using
the machine.
Always turn off the air supply and disconnect the airsupply hose
before installing, removing or adjusting any accessory on this
machine , or before performing any maintenance on this machine .
This pneumatic machine must not be used for hitting as it may
damage safety elements and cause breakage.
WARNING

CE DECLARATION OF CONFORMITY
WE, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, DECLARE UNDER OUR OWN RESPONSIBILITY THAT THE
PRODUCT NS.1800F2 – FACOM 1/2” AIR IMPACT WRENCH
- IS IN CONFORMITY WITH THE «MACHINERY» DIRECTIVE 2006/42/CE
- AND IS IN CONFORMITY WITH THE PROVISIONS OF THE HARMONISED EUROPEAN STANDARD EN ISO 11148-6: 2010
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-2:2009
27.07.2012
FACOM QUALITY MANAGER
• BEFORE EACH OPERATION, CHECK:
- Only use suitable FACOM sockets and flogging spanner accessories, (‘‘IMPACT’’) as well as
safety devices, bush and pin for mounting one of these cases on a drilled driving
square.
- The drive square condition (no marks, cracks or excessive wear).
- The condition of the safety devices (bush and pin) on the drilled square as well as the draw
bead on the non-drilled square.
PLACING THE MACHINE IN SERVICE
EMERGENCY
GATE VALVE
LUBRIFICATION
Always use of an air line lubricator with these machine. We recommended the
following Filter-Lubricator-Regulator Unit: FACOM N.580.
Every eight hours’ operation, if a lubricator is not used on the compressed air
network, inject 1/2 to 1cm3 through the machine’s inlet connection.
Model Square drive Impact
rate Breakaway Torque Noise level Vibrations level
m/s2
Pressure dB(A) Power dB(A) Pressure dB(C)
‘‘ N.m k* k* k* k**
NS.1800F2 1/2 1060 1080 96 3 107 3 109 3 10,2 1,45
1/4 PT
Ø 10 mm
3/8 "
Model Free speed Air consumption Working pressure Weight Dimensions
rpm l/min bar kg mm
NS.1800F2 8000 143 6,2 2,2 180x69x184
* k = measurement uncertainty in dB ** k = measurement uncertainty in m/s²en m/s²
High flow

DE ACHTUNG
NACHFOLGEND WICHTIGE SICHERHEITSHINWEISE.DIESE BETRIEBSANWEISUNG VOR INBETRIEBNAHME DIE MASCHINE UNBEDINGT
LESEN.DER ARBEITGEBER IST VERPFLICHTET, DIE IN DIESEM HANDBUCH GEGEBENEN INFORMATIONEN DEM BEDIENER ZUGÄNGLICH
ZU MACHEN. DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
INBETRIEBNAHME DER MASCHINE
• SCHLAGSCHRAUBER SIND NUR ZUM FESTZIEHEN UND LÖSEN VON BEFESTI-
GUNGSELEMENTEN MIT GEWINDE VORGESEHEN. FÜR JEDE ANDERE BENUTZUNG
LEHNT FACOM JEDE VERANTWORTUNG AB.
DIESE MASCHINE WURDE NICHT FÜR DEN EINSATZ IN EXPLOSIONSGEFÄHRLICHER
ATMOSPHÄRE ENTWICKELT.
Die Verwendung dieser Maschine und des Zubehörs muss den Anweisungen dieser
Anleitung entsprechen. Wenn diese Maschine für andere Arbeiten benutzt wird,
könnte das zu einer gefährlichen Situation für die Personen und die Umgebung
führen.
• Die Maschine stets nach den örtlich und landesweit geltenden Vorschriften für
handgehaltene/handbetriebene Druckluftmaschine betreiben.
• Zur Erzielung höchster Sicherheit, Leistung und Haltbarkeit der Teile sollte diese
Maschine mit einem maximalen Luftdruck von 6,2 bar/620 kPa am Lufteinlaß
und einem Luftzufuhrschlauch10 mm Innendurchmesser betrieben werden.
• Das Überschreiten dieses angegebenen maximalen Gebrauchsdrucks von 6,2
bar führt zu gefährlichen Situationen, wie etwa einer zu hohen Drehzahl, Bruch
von Bauteilen, einem überhöhte Drehmoment oder einer überhöhten Kraft, die
die Maschine und ihr Zubehör oder das Teil zerstören können, an dem die Arbeit
ausgeführt wird.
• Darauf achten, daß alle Schläuche und Anschlüsse die passende Größe haben
und korrekt befestigt sind.
• Stets saubere, trockene und geölte Luft verwenden und einen Luftdruck von
6,2 bar verwenden. Staub, ätzende Dämpfe und/oder Feuchtigkeit können den
Motor eines Druckluftmaschine beschädigen.
• Die Maschine nicht mit brennbaren oder flüchtigen Flüssigkeiten wie Kerosin
und Diesel schmieren Benzin.
• Keine Schilder entfernen. Beschädigte Schilder austauschen.
• Einsatz eines Schlauchschutzes wird empfohlen.
Wird direkt am Lufteinlaß ein Kuppler angeschlossen, so wird dadurch die
Maschinenmasse größer und die Werkzeugmanövrierfähigkeit reduziert.
• Die Druckluftmaschine muss mit Schnellanschlüssen ausgestattet sein und über
sie an das Druckluftnetz angeschlossen werden, um ihr Anhalten im Gefahrenfall
zu erleichtern.
• Zur Entsorgung ist die Maschine vollständig zu demontieren, zu entfetten und
nach Materialarten getrennt derWiederverwertung zuzuführen.
VERWENDUNG DER MASCHINE
• Überprüfen Sie vor der Verwendung der Maschine, ob es keine gefährliche
Wechselwirkung mit der unmittelbaren Umgebung gibt (explosionsgefährliches Gas,
entflammbare oder gefährliche Flüssigkeit, unbekannte Leitungsführung, elektrischer
Leitungskanal, elektrisches Kabel usw.).
• Überprüfen Sie vor dem Anschluss der Maschine an den Luftanschluss, ob der Abzug
nicht durch ein Hindernis in Betriebsstellung blockiert ist und ob kein Einstell- oder
Montagewerkzeug in Position geblieben ist.
• Überprüfen Sie, dass die Maschine über einen Schnellanschluss mit dem Netz
verbunden ist und dass ein Absperrventil in der Nähe ist, um im Falle einer Blockade,
eines Bruchs oder eines beliebigen anderen Vorfalls abzusperren.
• Hände, lose Bekleidungsstücke und lange Haare vom rotieren-den Ende der
Maschine fernhalten.
• Überprüfen Sie vor dem Starten der Maschine die Position des Umkehrsystems.
• Bei Start und Betrieb einer Maschine auf Rückschlag achten und darauf vorbereitet
sein.
• Achten Sie darauf, dass die Baugruppe, an der die Arbeit ausgeführt wird, korrekt
stillgelegt ist.
• Lassen Sie im Falle der Blockade sofort den Abzug los und trennen Sie die Maschine
vom Druckluftnetz.
• Stets von FACOM empfohlenes Zubehör verwenden.
• Die Verwendung von nicht Original--FACOM--Ersatzteilen kann Sicherheitsrisiken,
verringerte Standzeit und erhöhten Wartungsbedarf nach sich ziehen und hebt
alle Garantien auf. Reparaturen sollen nur von geschultem Personal durchgeführt
werden. Wenden Sie sich an Ihre nächste FACOM-- Niederlassung oder den
autorisierten Fachhandel.
Keine beschädigten, durchgescheuerten oder abgenutz-ten
Luftschläuche und Anschlüsse verwenden.
Druckluftbetriebene Maschinen können während des Betriebs vibrieren.
Vibrationen, häufi ge gleichförmige Bewegungen oder unbequeme
Positionen könnenschädlich für Hände und Arme sein. Bei Unbehagen,
Kribbeln oder Schmerzen die Maschine nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem Maschine ärztliche Hilfe aufsuchen.
Die Maschine nicht am Schlauch tragen.
Während des Betreibens für festen Halt sorgen und den Körper nicht
zu weit nach vorne beugen.
Benutzten Sie keine Maschine unter dem Einfluss von Drogen, Alkohol,
Medikamenten oder wenn Sie müde sind.
Benutzen Sie Schutzeinrichtungen wie Schutzbrille, Handschuhe,
Sicherheitsschuhe sowie Gehörschutz.
Bleiben Sie während der Benutzung der Maschine wachsam, beweisen
Sie gesunden Menschenverstand und Aufmerksamkeit.
Vor Wartungsarbeiten oder dem Austausch von Zubehörist die
Maschine von der Druckluftversorgung abzuschalten.
Diese Druckluftmaschine darf nicht als Schlagwerkzeug benutzt
werden, da sonst die Sicherheitseinrichtungen beschädigt werden
können und Bruch auftreten kann.
ACHTUNG

CE-KONFORMITÄTSERKLÄRUNG
WIR, FACOM S.A.S., 6/8 RUE GUSTAVE EIFFEL - BP 99 - 91 423 MORANGIS CEDEX FRANCE, ERKLÄREN IN EIGENER VERANTWORTUNG, DASS DAS PRODUKT
NS.1800F2 – DRUCKLUFT-SCHLAGSCHRAUBER 1/2’’ MARKE FACOM
- DEN BESTIMMUNGEN DER MASCHINENRICHTLINIE 2006/42/CE
- UND DEN BESTIMMUNGEN DER HARMONISIERTEN EUROPÄISCHEN NORM EN ISO 11148-6: 2010
EN ISO 12100:2010
EN ISO 15744:2008
EN ISO 28927-2:2009
27.07.2012
Der Qualitätsdirektor der Firma FACOM
• PRÜFUNGEN VOR DER ANWENDUNG :
- Nur Schlagschrauber-Steckschlüssel (‘‘IMPACT’’) und- Zubehör sowie die zugehörigen
FACOM-Sicherheitsvorrichtungen wie Ring und Stift verwenden für die Montage
dieser Nüsse an einem durchbohrten Antriebsvierkant.
- Zustand des Antriebsvierkants (keine starken Abnutzungsspuren oder Rissbildungen).
- Zustand der Sicherheitsvorrichtungen (Ring und Stift) am durchbohrten Antriebsvierkant sowie
den Haltestift am nicht durchbohrten Antriebsvierkant.
INBETRIEBNAHME DER MASCHINE
NOTABSPERRVENTIL
SCHMIERUNG
Die Maschine stets mit einem Leitungsöler verwenden.Es wird folgende Filter-
Regler-Öler-Kombination empfohlen: FACOM N.580.
Falls am Druckluftnetz kein Öler benutzt wird, alle acht Betriebsstunden ½ bis
1 cm3 über den Einfüllanschluss der Maschine einspritzen.
Modell Antriebs-
vierkant Schläge /
Minute
Maximales
Drehmoment Schallpegel Schwingungs- intensität
m/s2
Druck dB(A) Leistung dB(A) Druck dB(C)
‘‘ N.m k* k* k* k**
NS.1800F2 1/2 1060 1080 96 3 107 3 109 3 10,2 1,45
1/4 PT
Ø 10 mm
3/8 "
Modell Leerlaufdrehzahl Durchshnittlicher
Lufverbrauch Arbeitsdruck Gewicht Abmessungen
U./Min. l/min bar kg mm
NS.1800F2 8000 143 6,2 2,2 180x69x184
* k = Messunsicherheit in dB ** k = Messunsicherheit in m/s²
High flow

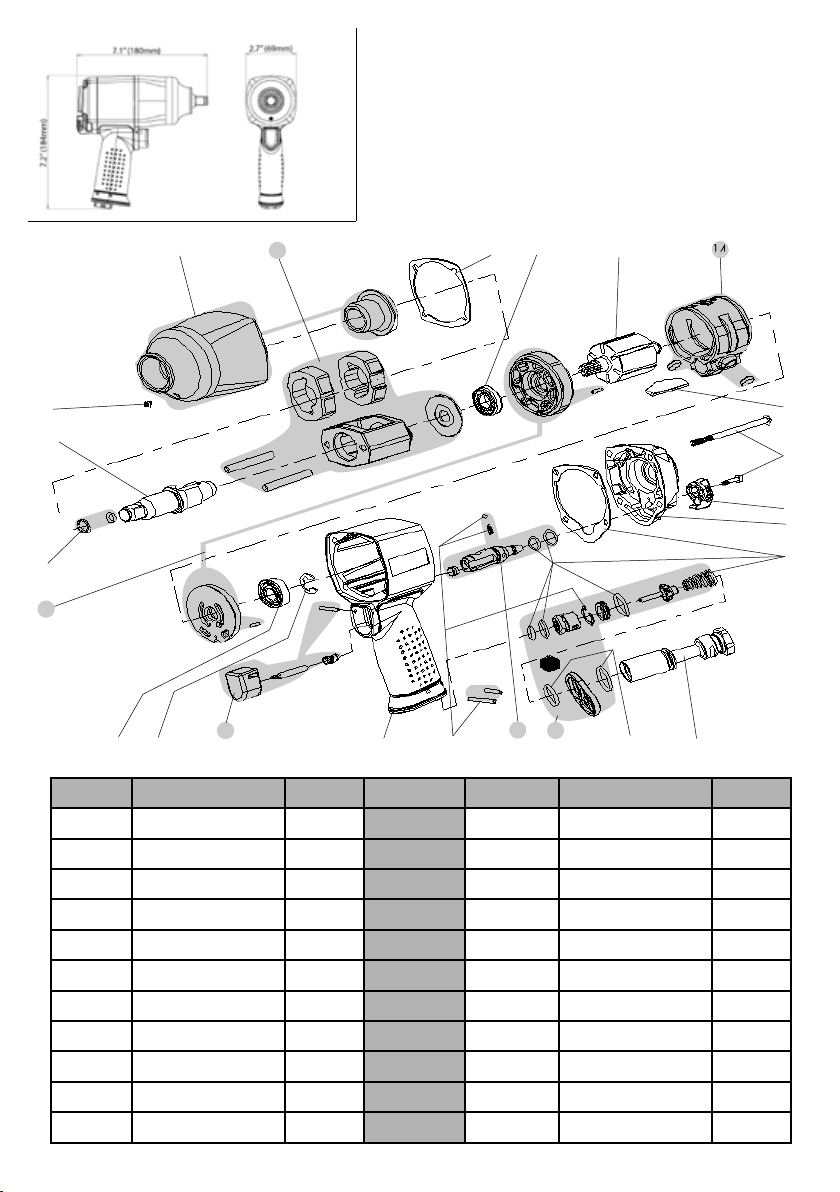

11
2
16
18
3
9 2 8 19 3 7 5 3 17
15 4 3 10 12 14
5
7
2
13
1
6
14
14
N° NS.1800F2 Qté N° NS.1800F2 Qté
1 31K100075 1 12 31M200026 1
2 31K100076 1 13 31D200023 1
3 31K100077 1 14 31M200025 1
4 31K100078 1 15 31K100116 1
5 31K100079 1 16 31Y200034 1
6 31K100080 1 17 31Y200077 1
7 31K100081 1 18 31M200064 1
8 31K100115 1 19 31H200030 1
9 31R200109 1
10 31R200111 1
11 31M200063 6

Belgique
Luxembourg
Stanley Black&Decker Belgium BVBA
Egide Walschaertsstraat 14-16
2800 Mechelen
Tél: [phone]
Fax: [phone]
[email protected]
Netherlands Stanley Black & Decker Netherlands B.V.
Holtum Noordweg 35
6121 RE BORN - NEDERLAND
Tél: [phone]
Fax: [phone]
[email protected]
Danmark
Finland
Island
Norge
Sverige
FACOM Nordic
Flöjelbergsgatan 1c
SE-431 35 Mölndal, Sweden
Box 94, SE-431 22 Mölndal, Sweden
Tel. [phone]
Tel. [phone]
Tel.. [phone]
Tel. [phone]
[email protected]
ASIA The Stanleyworks( Shanghai) Co.,
Ltd 8/F,Lujiazui Fund Tower No.101,
Zhulin Road PuDong District
Shanghai, 20122,China
Tel: [phone]
Fax: [phone]
Deutschland STANLEY BLACK & DECKER Deutschland
GmbH
Str. 40
65510 Idstein
Tel.: [phone]
Fax [phone]
[email protected]
www.facom.com
Suisse Stanley Works Europe Gmbh
Ringstrasse 14
CH - 8600 DÜBENDORF
Tel: [phone]
Fax: [phone]
España FACOM HERRAMIENTAS, S.R.L.U.
C/Luis 1°, n° 60 - Nave 95 - 2ª Pta
Polígono Industrial de Vallecas - 28031
MADRID
Tel: [phone]
Fax: [phone]
[email protected]
Österreich STANLEY BLACK & DECKER Austria GmbH
Oberlaaerstrasse 248
A-1230 Wien
Tel.: [phone]
Fax.: [phone]
[email protected]
www.facom.at
Portugal FACOM S.A.S
6/8 rue Gustave Eiffel - BP 99
91423 MORANGIS CEDEX - France
Tel: [phone]
Fax:[phone]
United
Kingdom
Eire
Stanley Black & Decker UK Limited
3 Europa Court
Sheffield Business Park
Sheffield, S9 1XE
Tél. [phone]
Fax [phone]
www.facom.com
Italia SWK UTENSILERIE S.R.L.
Sede Operativa : Via Volta 3
21020 MONVALLE (VA) - ITALIA
Tel: [phone]
Fax: [phone]
Česká Rep.
Slovakia
Stanley Black & Decker
Czech Republic s.r.o.
Türkova 5b
149 00 Praha 4 - Chodov
Tel.: [phone]
Fax. [phone]
Latin
America
FACOM S.L.A.
9786 Premier Parkway
Miramar, Florida 33025 USA
Tel: [phone]
Fax: [phone]
Polska Stanley Black & Decker Polska Sp. z o.o
ul. Postępu 21D, 02-676 Warszawa
Tel: [phone]
Fax: [phone]
France et internationale
FACOM S.A.S
6/8 rue Gustave Eiffel - BP 99
91423 MORANGIS CEDEX - France
Tel: [phone]
Fax: [phone]
www.facom.com
En France, pour tous renseignements techniques sur l’outillage à main, téléphonez au : 01 64 54 45 14
