MODE D’EMPLOI - NOTICE DE
MONTAGE, D’INSTALLATION ET
D’UTILISATION
REFERENCE : ZF-12181D (ZF-12181D-II)
USER MANUAL – INSTALLING AND
OPERATING MANUAL
FANELITE vous remercie d’avoir choisi ce produit. Ce produit très
innovant et très design a été conçu pour vous assurer un
maximum de confort et de sécurité. Veuillez lire attentivement
cette notice avant d’utiliser votre appareil et conservez là
soigneusement pour référence ultérieure. Pour une utilisation
correcte et en toute sécurité, veillez à bien lire les consignes de
sécurité.
FANELITE thanks you for choosing this product. This very innovative
and very design product has been designed to ensure maximum
comfort and safety. Please read this manual carefully before using your
appliance and keep it there for future reference. For correct and safe
use, be sure to read the safety instructions.

2
FR
TABLE DES MATIERES
1. CONSIGNES DE SECURITE
2. GARANTIE
3. DESCRIPTION
4. ASSEMBLAGE / MONTAGE
5. UTILISATION
6. NETTOYAGE ET ENTRETIEN
7. SPECIFICATIONS TECHNIQUES
8. PROTECTION DE L’ENVIRONNEMENT
9. INFORMATION COMPLEMENTAIRE
1. CONSIGNES DE SECURITE
Veuillez lire attentivement cette notice avant la première
utilisation de l’appareil.
AVERTISSEMENT
Pour réduire les risques d’incendie, de choc
électrique, de blessures corporelles et de
dommages matériels, lisez et respectez
scrupuleusement les consignes suivantes :
Lisez attentivement cette notice avant d’utiliser votre
appareil. Il est conseillé de conserver cette notice dans
un lieu sûr pour consultation extérieure.
Cet appareil est conçu et prévu exclusivement à une
utilisation domestique et sur une surface plane et
sèche.

3
De par sa construction cet appareil n’est pas prévu pour
une utilisation à l’extérieur, usage intérieur uniquement.
Retirez tous les éléments de l’emballage et retirez les
rubans adhésifs empêchant le fonctionnement de
l’appareil avant utilisation.
Assemblez entièrement l’appareil avant de l’utiliser.
Les connexions électriques doivent être faites selon les
normes en vigueur et par un électricien qualifié.
Avant tout raccord électrique et afin d’éviter tout risque
d'électrocution, coupez toute alimentation et remettez
en service uniquement lorsque l’installation sera
entièrement terminée.
Branchez l’appareil dans une prise secteur fournissant
un courant dont les spécifications (tension,
fréquence…) sont identiques à celles indiquées sur la
plaque signalétique de l’appareil.
Vérifiez que le voltage de votre installation électrique
correspond bien à celui de l’appareil avant de le
brancher.
Cet appareil peut être utilisé par des enfants âgés d’au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s’ils (si
elles) sont correctement surveillé(e)s ou si des
instructions relatives à l’utilisation de l’appareil en toute
sécurité leur ont été données et si les risques encourus

4
ont été appréhendés. Les enfants ne doivent pas jouer
avec l’appareil. Le nettoyage et l’entretien par l’usager
ne doivent pas être effectués par des enfants sans
surveillance.
Ne laissez jamais d’enfant à proximité de l’appareil sans
surveillance ni des personnes handicapées.
Ne laissez pas les enfants jouer avec les sachets en
polyéthylène ou le film d’emballage, risque
d’étouffement.
Ne laissez jamais d’enfants en bas âge, des
personnes âgées ou malades dans le courant d’air de
l’appareil.
Conservez l’appareil dans un endroit frais et sec, hors
de la portée des enfants, personnes âgées et
handicapés.
Pour des raisons de sécurité, ne laissez jamais
l’appareil sans surveillance pendant qu’il fonctionne.
Si le câble d’alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou
des personnes de qualification similaire afin d’éviter un
danger.
Ne déplacez ou débranchez jamais l’appareil en tirant
sur le cordon d’alimentation.
Éteignez et débranchez l’appareil avant de le déplacer.

5
N’utilisez jamais l’appareil sans ses grilles de
protection. Une fois l’appareil assemblé, il est
strictement interdit de démonter les grilles de protection.
N’introduisez jamais vos mains et/ou objets dans les
grilles de protection. Evitez tout contact avec les pièces
mobiles.
N’utilisez pas d’eau ni de détergent pour le nettoyage
de l’appareil. Un chiffon sec sera préférable. Avant tout
nettoyage, veillez à couper l’alimentation électrique.
Cet appareil est prévu pour être utilisé dans un endroit
avec une bonne circulation d’air, évitez de l’utiliser dans
une pièce fermée sans circulation d’air.
Cet appareil n’est utilisable qu’à l’intérieur d’un local
abrité.
N’utilisez jamais cet appareil dans un lieu humide, près
d’une douche, d’une piscine, d’une baignoire, etc…
N’immergez jamais l’appareil ou le cordon
d’alimentation dans de l’eau ou tout autre liquide.
N’exposez jamais l’appareil aux projections d’eau et aux
éclaboussures.
Cet appareil n’est pas prévu pour être utilisé dans des
granges, étables ou tous locaux analogues.
Ne placez jamais l’appareil vers une source de chaleur.

6
L’appareil ne doit pas être utilisé dans des
emplacements où la présence de vapeurs inflammables
ou de poussières explosives est probable.
Inspectez rigoureusement l’appareil et ne l’utilisez pas
s’il est endommagé ou si vous voyez une quelconque
détérioration.
N’utilisez pas cet appareil s’il présente un
dysfonctionnement ou si son cordon d’alimentation ou
sa fiche est endommagé.
N’utilisez pas cet appareil si ses pales, ses grilles de
protection, son cordon d’alimentation ou sa fiche sont
endommagés, si le ventilateur ne fonctionne pas
correctement, s’il est tombé ou a été endommagé d’une
autre manière. Contactez dans ce cas un centre de
réparation agréé pour faire réviser et réparer l’appareil.
En cas de bruit, d’odeur ou de fumée anormales,
arrêtez immédiatement l’appareil et faites appel à un
réparateur agréé.
Si vous prévoyez de ne pas utiliser votre appareil
pendant un certain temps, éteignez-le et débranchez sa
prise du secteur.
Transportez l’appareil dans son emballage d’origine.
Cet appareil est conforme aux normes européennes de
sécurité en vigueur.

7
Utilisez uniquement les pièces de rechange FANELITE.
Toute intervention sur l’appareil effectuée par une
personne non qualifiée est interdite.
2. GARANTIE
Rapprochez-vous de votre distributeur afin de connaître ses
modalités de garantie.
Tous les appareils FANELITE sont garantis contre tout défaut de
pièces et de fabrication dans la mesure où ils fonctionnent dans des
conditions normales d’utilisation. Nos appareils doivent être installés
par des professionnels qualifiés, conformément à la réglementation en
vigueur et aux instructions figurant dans cette notice d’utilisation et de
montage.
FANELITE se réserve le droit de ne pas appliquer la garantie en cas de
négligence du client, d’installations défectueuses, mal adaptées ou non
conformes aux normes en vigueur.
Tout dommage lié à l’un des points suivants ne peut être pris en
considération et couvert par notre garantie :
- Défauts de surveillance, d’entretien et de maintenance
- Entretien et maintenance dû à l’usure normale
- Entretien du produit non-conforme aux instructions de la notice
d’utilisation
- Toute adaptation du produit qui serait nécessaire à des fins de mise
en conformité avec les normes techniques ou de sécurité applicables
dans un pays autre que celui pour lequel le produit a été conçu et
fabriqué à l’origine
- Une utilisation ou installation non conforme à l’usage auquel le produit
est destiné ou aux normes techniques ou de sécurité en vigueur dans
le pays où il est utilisé
- Non-respect des consignes, précautions de sécurité et instructions
stipulées dans la notice d’utilisation
- Un cas de force majeure, sinistre (incendie, inondation, etc.), foudre,
etc.

8
- Une modification ou réparation du produit non effectuée par un
professionnel qualifié
- Utilisation de pièces et accessoires non compatible avec le produit ou
défectueux
- Détériorations immédiates ou différées consécutives à une mauvaise
manutention au cours du transport, à une fausse manœuvre, chute,
choc, à un contact avec de l’eau, sable ou tout autre substance, etc.
- Un mauvais traitement du produit dû à un environnement inapproprié
(mauvaise aération, exposition à l’humidité ou forte chaleur, vibration,
alimentation électrique non-adapté, surtension, etc.)
Que ce soit à l’égard de l’acheteur, installateur ou tout autre
personne, notre société ne pourra en aucun cas être tenue pour
responsable des dommages corporels ou matériels de quelque
nature qu’ils soient, qui pourraient être provoqués par nos
produits ou qui seraient la conséquence directe ou indirecte de
l’utilisation de nos produits.
3. DESCRIPTION

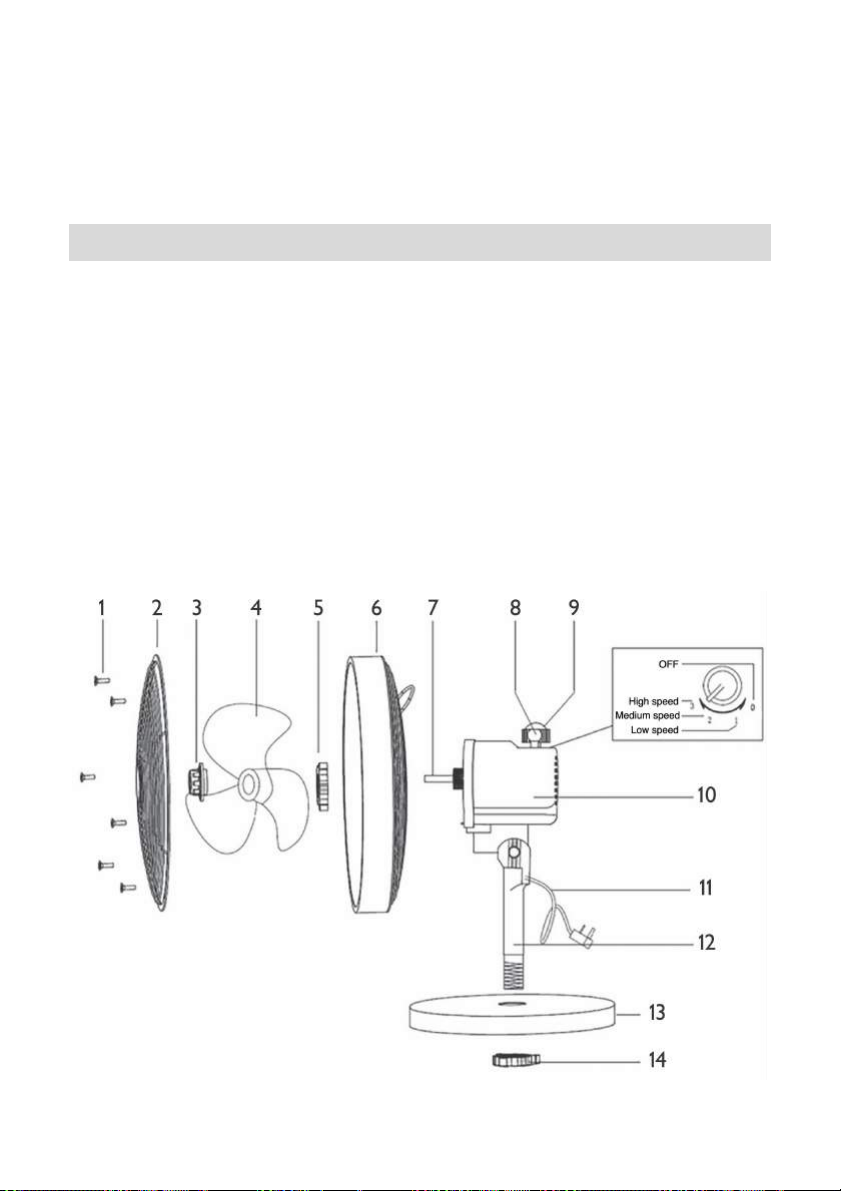

Avant d’assembler votre ventilateur, sortez toutes les pièces de
l’emballage et assurez-vous que tous les composants suivants sont
présents :
1. Vis de sécurité
2. Grille avant
3. Écrou de blocage hélice
4. Hélice
5. Bague de blocage grille arrière
6. Grille arrière
7. Axe moteur
8. Bouton d’oscillation
9. Interrupteur ON/OFF et réglage vitesses
10. Bloc moteur
11. Cordon d’alimentation
12. Tube
13. Base
14. Écrou d’assemblage

9
4. ASSEMBLAGE / MONTAGE
ATTENTION : Avant d’assembler votre ventilateur, lisez
scrupuleusement les consignes de sécurité présentes dans cette
notice.
1. Retirez l’écrou d’assemblage (14) en bas du tube, installez le tube
correctement dans le trou central de la base (13) puis remettez et
serrez l’écrou d’assemblage (14).
2. Desserrez et retirez l’écrou de blocage de l’hélice (3) sur l’axe
moteur (7) en le tournant dans le sens horaire.
3. Desserrez et retirez la bague de blocage de la grille arrière (5) sur
l’axe moteur (7) en la tournant dans le sens antihoraire.
4. Placez la grille arrière (6) correctement sur le bloc moteur (la
poignée à l’arrière de la grille doit se trouver en haut) puis remettez et

10
serrez la bague de blocage de la grille arrière (5) dans le sens horaire
afin de bien fixer la grille arrière sur le bloc moteur.
5. Placez l’hélice (4) sur l’axe du bloc moteur en prenant soin d’aligner
la fente de l’hélice avec la goupille de l’axe et insérez l’hélice jusqu’à
quelle se bloque. Remettez puis serrez ensuite l’écrou de blocage de
l’hélice (3) en le tournant dans le sens antihoraire. Prenez soin de
serrer l’écrou correctement. Vérifiez que l’hélice tourne bien en la
tournant manuellement.
6. Si nécessaire retirez les vis de sécurité (1). Placez la grille avant (2)
correctement sur la grille arrière (6) en prenant soin de mettre le logo
Fanelite à l’horizontal. Une fois la grille avant correctement positionnée,
remettez et serrez les vis de sécurité (1) pour sécuriser l’assemblage.
5. UTILISATION
ATTENTION : Avant d’utiliser votre appareil, lisez
scrupuleusement les consignes de sécurité présentes dans cette
notice.
Branchez le cordon d’alimentation (11).
Marche / Arrêt et réglage vitesses
Tournez l’interrupteur (9) pour allumer / éteindre le ventilateur et régler
la vitesse :
0 : Arrêt - OFF
1 : Vitesse lente
2 : Vitesse moyenne
3 : Vitesse rapide

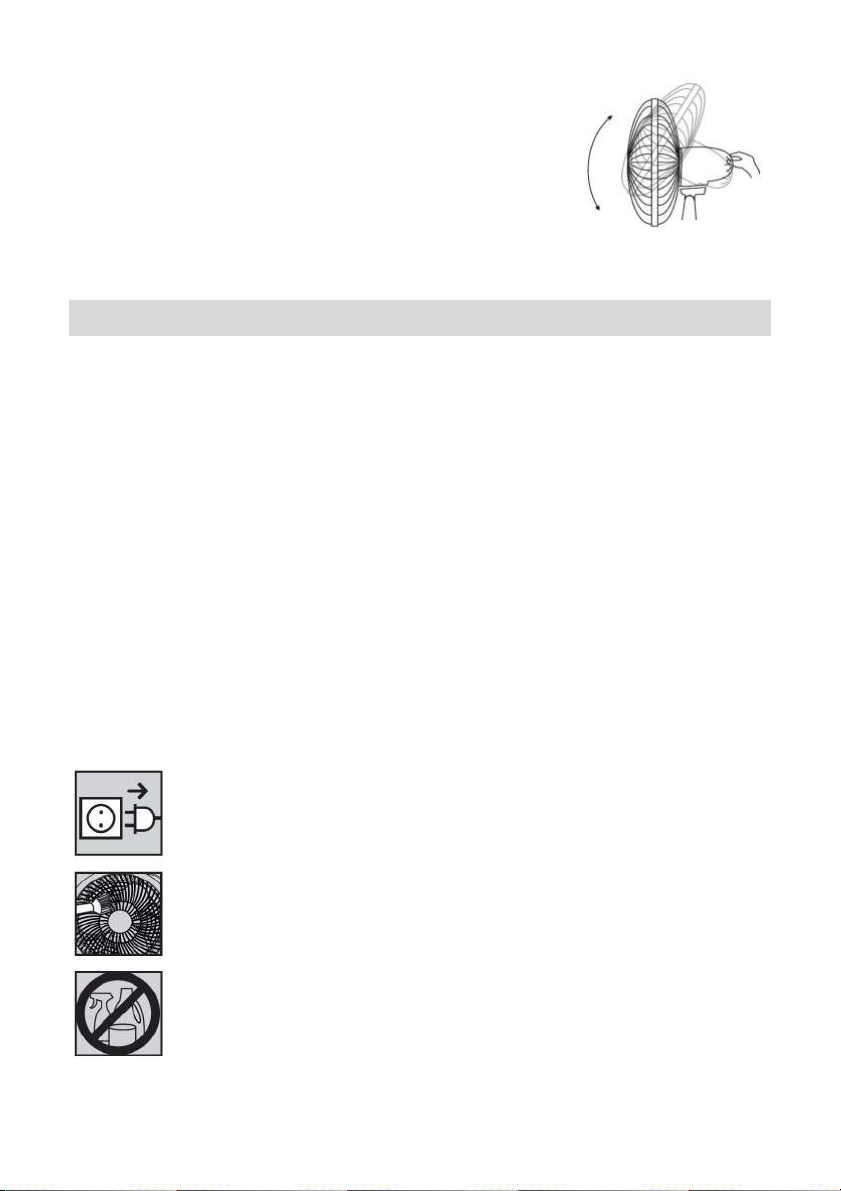

Oscillation
Poussez le bouton d’oscillation (8) pour activer l’oscillation. Tirez le
bouton d’oscillation (8) pour désactiver l’oscillation.
Angle d’inclinaison

11
Pour régler l’angle de la tête du ventilateur de haut
en bas, il suffit juste de faire monter ou descendre
la tête du ventilateur manuellement dans la
position désirée. ATTENTION : le faire
uniquement lorsque le ventilateur est arrêté et
lorsque la prise est débranchée du secteur. Ne
jamais forcer pour ne pas endommager
l’appareil.
6. NETTOYAGE ET ENTRETIEN
ATTENTION : Avant de nettoyer votre appareil, lisez
scrupuleusement les consignes de sécurité présentes dans cette
notice.
Nous vous recommandons de maintenir votre appareil propre et de le
nettoyer au minimum une fois par mois.
Il est recommandé de vérifier périodiquement l’état du cordon
d’alimentation. Son remplacement requiert le cas échéant l'emploi d'un
outil spécial : s'adresser à un centre après-vente agréé même pour les
réparations éventuelles.
En cas de longues périodes d'inutilisation, rangez le ventilateur à l'abri
de la poussière et de l'humidité ; nous recommandons d'utiliser son
emballage d’origine.
Avant tout nettoyage, coupez l’alimentation en débranchant
la prise du secteur.
Pour enlever la poussière à l’intérieur et sur les grilles,
utilisez un aspirateur avec embout adapté. Ne
désassemblez pas le ventilateur pour le nettoyer.
N’utilisez pas d’eau ni de détergent pour nettoyer votre
ventilateur, utilisez un chiffon sec et doux.

12
7. SPECIFICATIONS TECHNIQUES
Référence : ZF-12181D (ZF-12181D-II)
Alimentation : 220-240 V~ 50/60 Hz
Classe de protection : II
Dimensions emballage : 36 x 15,5 x 47 cm
Poids brut : 3,5 kg
Poids net : 2,9 kg
Puissance : 45 Watts
Diamètre : 30 cm
Nombre de vitesses : 3
8. PROTECTION DE L’ENVIRONNEMENT
Indications relatives à la protection de l’environnement
Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec
les ordures ménagères mais doit être remis à un point de collecte
destiné au recyclage des appareils électriques et électroniques. Le
symbole figurant sur le produit, la notice d’utilisation ou l’emballage
vous indique cela. Les matériaux sont recyclables conformément à leur
marquage. Vous apporterez une large contribution à la protection de
l’environnement par le biais du recyclage, de la réutilisation matérielle
ou par les autres formes de réutilisation des appareils usagés. Veuillez-
vous adresser à votre municipalité pour connaître la déchetterie
compétente.
9. INFORMATION COMPLEMENTAIRE
Cette notice est disponible en ligne sur notre site internet
www.fanelite.com

13
Vous souhaitez nous contacter par e-mail : [e-mail]
Vous souhaitez nous contacter par téléphone : ([phone]
Vous pouvez aussi nous contacter à l’aide des formulaires de contact
de nos sites internet.
Importé et distribué par LOGIFAN SARL
45 Zac de Hope Estate, 97150 Saint-Martin FWI
Imprimé en Chine

14
EN
TABLE OF CONTENTS
1. IMPORTANT SAFETY INSTRUCTIONS
2. GUARANTEE
3. DESCRIPTION
4. ASSEMBLY
5. OPERATING INSTRUCTIONS
6. CLEANING AND MAINTENANCE
7. TECHNICAL SPECIFICATIONS
8. ENVIRONMENT PROTECTION
9. ADDITIONAL INFORMATION
1. IMPORTANT SAFETY INSTRUCTIONS
Please read these instructions carefully before using the
appliance for the first time.
WARNING
To reduce the risk of fire, electric shock, personal
injury and damage, read and strictly follow the
instructions below :
Read this manual carefully before using your appliance.
It is advisable to keep this manual in a safe place for
external consultation.
This appliance is designed and intended exclusively for
domestic use and on a flat and dry surface.

15
Due to its construction this device is not intended for
outdoor use, indoor use only.
Remove all items from the package and remove the
adhesive tapes preventing operation of the appliance
before use.
Assemble the appliance completely before using it.
Electrical connections must be made in accordance with
current regulations and by a qualified electrician.
Before any electrical connection and in order to avoid
any risk of electric shock, switch off all power supply
and put back into service only when the installation is
completely finished.
Plug the appliance into an AC outlet that supplies power
(specifications, voltage, frequency, etc.) to the
specifications on the appliance’s rating plate.
Check that the voltage of your electrical installation
corresponds to that of the appliance before connecting
it.
This appliance can be used by children aged from 8
years and above if they are continuously supervised.
This appliance can be used by people with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given
supervision or instruction concerning use of the

16
appliance in a safe way and understand the hazards
involved. Keep the appliance and its cord out of reach
of children aged less than 8 years. Cleaning and user
maintenance shall not be made by children without
supervision. Children must not play with the appliance.
Never leave unattended children near the appliance or
persons with disabilities.
Never leave children play with polythene bags or
wrapping film, risk of choking.
Never leave infants, elderly or sick people in the airflow
of the appliance.
Keep the appliance in a cool, dry place out of the reach
of children, the elderly and the disabled.
For safety reasons, never leave the appliance
unattended while it is working.
If the power cable is damaged, it must be replaced by
the manufacturer, its after-sales service or persons of
similar qualification in order to avoid a hazard.
Never unplug or move the appliance by pulling on the
power cable.
Turn off and unplug the appliance before moving it.
Never use the appliance without its protective grilles.

17
Once assembled, it is strictly forbidden to disassemble
the protective grilles.
Never put your hands and / or objects into the protective
grilles.
Avoid contact with moving parts.
Do not use water or detergent to clean the appliance. A
dry cloth will be preferable. Before cleaning, be sure to
switch off the power supply.
This appliance is intended for use in an area with good
air circulation, and should not be used in a closed room
without air circulation.
This appliance can be used only inside a sheltered
room.
Do not use the appliance in a damp place, near a
shower, swimming pool, bathtub…
Do not immerse the appliance in water or any other
liquid.
Do not expose the appliance to water spray, splashing
water.
This appliance is not intended for use in barns, stables
or similar rooms.
Do not place the appliance in or near a heat source.

18
The appliance must not be used in places where the
presence of flammable vapors or explosive dust is
likely.
Thoroughly inspect the appliance and do not use it if it
is damaged or if you see any deterioration.
Do not use the appliance if it malfunctions or if its power
cord or plug is damaged.
Do not use the appliance if its blades, protective grilles,
power cord, or plug are damaged, if the fan is not
working properly, if it has been dropped, or if it has
been damaged in any other way. Contact an authorized
service center to have the appliance serviced and
repaired.
In the event of abnormal noise, smell or smoke,
immediately stop the appliance and call an authorized
repairer.
If not used, turn off the appliance and disconnect it from
the AC power.
Carry the appliance in its original packaging.
This appliance complies with current European safety
standards.
Use only FANELITE spare parts.
Any intervention on the appliance by an unqualified
person is prohibited.

19
2. GUARANTEE
Contact your distributor to find out its guarantee terms.
All FANELITE appliances are guaranteed against manufacturing and
parts defects insofar as they are working under normal operating
conditions. Our appliances must be installed by qualified professionals
in accordance with the regulations in force and the instructions given in
these operating and assembly instructions. FANELITE reserves the
right to apply or not the guarantee in case of negligence of the
customer, defective installations, poorly adapted or not in conformity
with the regulations in force.
Any damage related to any of the following points can not be taken into
consideration and covered by our guarantee :
- Defects of supervision, maintenance and maintenance
- Maintenance due to normal wear and tear
- Maintenance of the product not in accordance with the instructions of
the manual
- Any adaptation of the product that would be necessary for compliance
with the technical or safety standards applicable in a country other than
that for which the product was originally designed and manufactured
- Use or installation that does not conform to the use for which the
product is intended or to the technical or safety standards in force in
the country where it is used
- Non-observance of instructions, safety precautions and instructions
stipulated in the manual
- A case of force majeure, sinister (fire, flood, etc.), lightning, etc.
- A modification or repair of the product not carried out by a qualified
professional
- Use of parts and accessories not compatible with the product or
defective
- Immediate or delayed damages resulting from improper handling
during transport, mishandling, falling, shock, contact with water, sand
or any other substance, etc.
- Improper treatment of the product due to inappropriate environment
(poor aeration, exposure to moisture or strong heat, vibration, non-
adapted power supply, surge, etc.)

20
Whether with respect to the purchaser, installer or any other
person, our company can not under any circumstances be held
liable for any physical or material damage of any kind whatsoever,
which may be caused by our products or which would be the
direct or indirect consequence of the use of our products.
3. DESCRIPTION
Before assembling your fan, remove all parts from the package and
make sure that all of the following components are present :
1. Safety screw 8. Oscillation knob
2. Front grill 9. Switch ON/OFF and speed settings
3. Blade’s locking nut 10. Motor block
4. Blade 11. Power cord
5. Lock ring of rear grill 12. Support pole
6. Rear grill 13. Base
7. Motor shaft 14. Base nut
