FORTIS F-18SUB 1,000-WATT ACTIVE POWERED SUBWOOFER
™

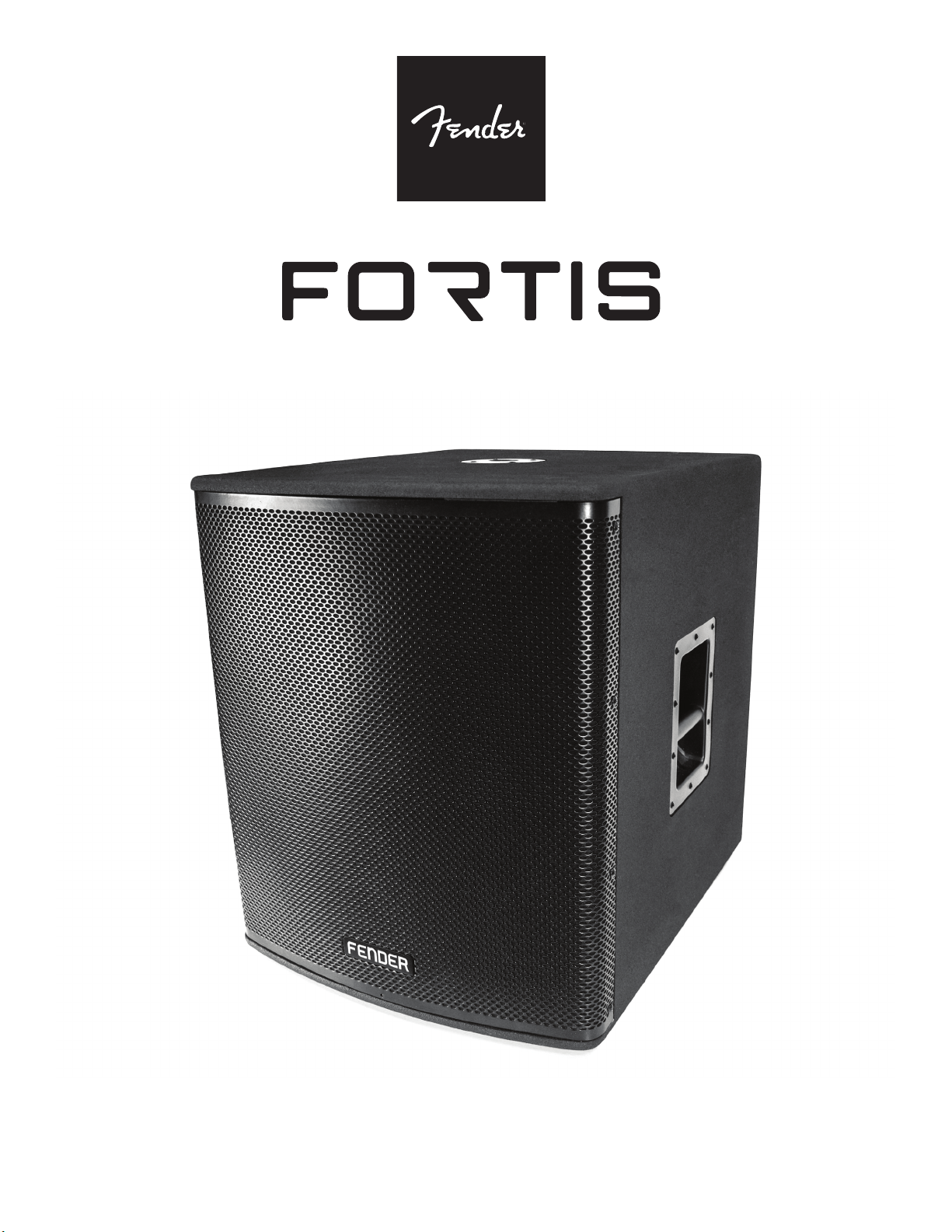

Fender Fortis F-18SUB Powered Subwoofer
Fender’s Fortis F-18SUB powered subwoofer is an active sound
reinforcement loudspeaker that delivers excellent delity, features,
reliability, durability and ease of setup and use. Powerful and versatile,
it features 1,000 watts of peak output power, special audio routing
for true stereo when using two full-range enclosures with a single
subwoofer, and an easily switchable crossover with three dierent
settings for optimizing performance when pairing the subwoofer with
a variety of full-range enclosures. Fortis F-18SUB also oers:
• 18” low-frequency speaker
• Built-in power amplier with active crossover
• Universal power for 100V to 240V operation
• Front-facing bi-color Power/Limit LED
• 35mm pole-mount receptacle for use with Fortis full-range
speaker models
• Steel side handles
• Rugged perforated steel grille
• Void-free plywood enclosure construction for superior sound,
ruggedness and durability
• Optional casters

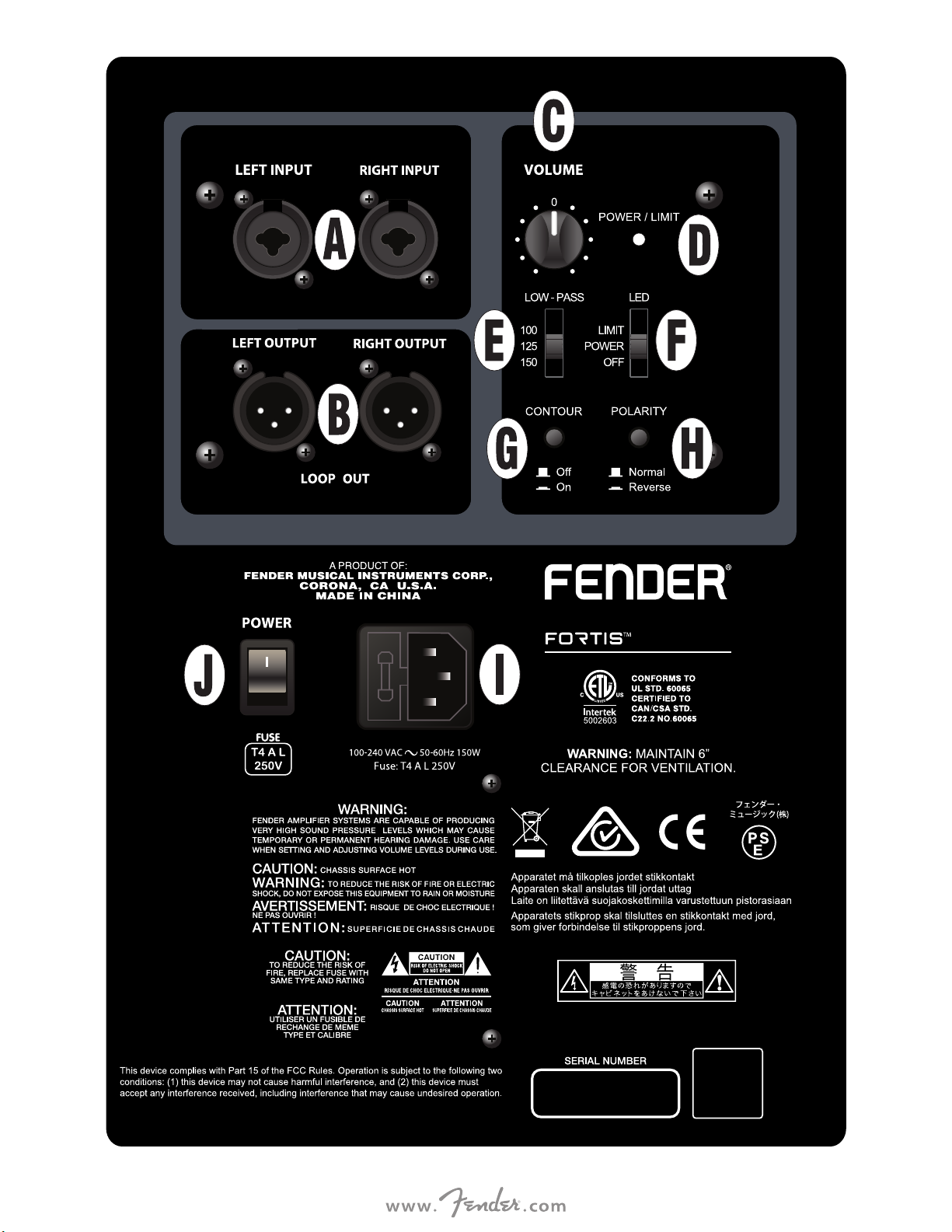

Rear Panel Controls and Features
A. INPUTS: Dual balanced stereo line-level inputs with combination
XLR/TRS connectors. Internally sums left and right signals when
using a single subwoofer.
B. LOOP OUTPUTS: Dual balanced stereo line-level outputs with
XLR connectors. Provides full-range stereo output when pairing a
single subwoofer with Fortis full-range speaker models.
C. VOLUME: Adjusts overall subwoofer volume.
D. LIMIT LED: Activity indicator for driver/amplier protection
limiter. Illuminates intermittently when system nears maximum
level; illuminates continuously when in system-protection mode.
E. LOW PASS: Three-position switch provides specic low-frequency
crossover points. Use the “100” setting (100 Hz) when paired with a
Fortis F-15BT, the “125” setting (125 Hz) when paired with a Fortis F-
12BT, or the “150” setting (150 Hz) when paired with a Fortis F-10BT.
F. FRONT LED SWITCH: Three-position switch congures bi-color
LED on the front of the enclosure to indicate power only (“power”
position), power and limiting (“limit” position) or complete deac-
tivation (“o” position).
G. CONTOUR BUTTON: Provides increased low-frequency exten-
sion and mild reduction of upper subwoofer frequencies.
H. POLARITY BUTTON: Reverses input polarity.
I. POWER CORD: Connect to a grounded outlet in accordance with
the voltage and frequency specications.
J. POWER SWITCH: Turns unit on and o.
Specifications
TYPE PR 4575
OUTPUT POWER 500 watts (continuous), 1,000 watts (peak)
FREQUENCY RESPONSE 30 Hz–200 Hz
MAXIMUM SPL 134 dB
SPEAKERS One 18”
FUSE T4AL 250V
DIMENSIONS Width: 20.75” (53 cm) Height: 24.25” (61.5 cm) Depth: 24.5” (62 cm)
WEIGHT 75.75 lbs. (34.4 kg)
Product specifications subject to change without notice.
ENGLISH
2

ENGLISH
MODEL: F-18SUB
TYPE: PR 4575
3

Fender Fortis F-18SUB Subwoofer Autoamplicado
El subwoofer autoamplicado Fortis F-18SUB de Fender es un altavoz
activo para refuerzo de sonido que ofrece una delidad sonora, una
gama de características y una resistencia extraordinarias, así como
una gran sencillez de conguración y uso. Potente y versátil, dispone
de 1.000 watios de potencia de salida en picos, ruteo audio especial
para stereo real cuando use dos recintos de rango completo con
un único subwoofer y un crossover fácilmente conmutable con tres
ajustes distintos para optimizar el rendimiento cuando empareje este
subwoofer con distintos recintos de rango completo. El Fortis F-18SUB
le ofrece también:
• Altavoz de bajas frecuencias de 18”
• Etapa de potencia interna con crossover activo
• Fuente de alimentación universal para uso de 100 a 240 V
• Piloto bicolor de encendido/limitación en panel frontal
• Casquillo para barra de 35 mm para su uso con los recintos de
rango completo Fortis
• Asas laterales de acero
• Robusta parrilla de acero perforado
• Recinto fabricado en contrachapado sin huecos para una mayor
resistencia y robustez y un mejor sonido
• Ruedas opcionales
Controles y Funciones del Panel Trasero
A. ENTRADAS: Doble entrada balanceada stereo de nivel de
línea con conector combo XLR/TRS. Ambas tomas sumas
internamente las señales izquierda y derecha cuando use un
único subwoofer.
B. SALIDAS LOOP: Doble salida balanceada stereo de nivel de línea
con conector XLR. Estas tomas le ofrecen salida stereo de rango
completo cuando haya emparejado un único subwoofer con
recintos acústicos de rango completo Fortis.
C. VOLUME: Este control ajusta el volumen global del subwoofer.
D. PILOTO LIMIT: Indicador de actividad del limitador de
protección del cabezal/amplicador. Parpadea cuando el sistema
está cerca del nivel máximo y queda iluminado jo cuando está
activo el modo de protección.
E. LOW PASS: Interruptor de tres posiciones que ofrece puntos
especícos de crossover de bajas frecuencias. Use el ajuste “100”
(100 Hz) cuando esta unidad esté conectada a un Fortis F-15BT, el
ajuste “125” (125 Hz) cuando esté con un Fortis F-12BT o el ajuste
“150” (150 Hz) cuando tenga conectado este subwoofer a un
Fortis F-10BT.
F. INTERRUPTOR DE PILOTO FRONTAL: Interruptor de tres posiciones
que congura el piloto bicolor del panel frontal para que indique solo
el encendido (posición “power”), encendido y limitación (posición
“limit”) o totalmente desactivado (posición “o”).
G. BOTÓN CONTOUR: Este botón activa una extensión mejorada
de las bajas frecuencias y una suave reducción de las frecuencias
más altas del subwoofer.
H. BOTÓN POLARITY: Esto invierte la polaridad de la entrada.
I. CABLE DE ALIMENTACIÓN: Conéctelo a una salida de corriente
alterna del voltaje y amperaje adecuados.
J. INTERRUPTOR POWER: Enciende y apaga la unidad.
Especificaciones Técnicas
REFERENCIA PR 4575
POTENCIA DE SALIDA 500 watios (continuo), 1.000 watios (picos)
RESPUESTA DE FRECUENCIA 30 Hz–200 Hz
SPL MÁXIMO 134 dB
ALTAVOCES Uno de 18”
FUSIBLE T4AL 250V
DIMENSIONES Anchura: 53 cm (20,75”) Altura: 61,5 cm (24,25”) Profundidad: 62 cm (24,5”)
PESO 34,4 kg (75,75 lbs.)
Las especificaciones técnicas y el aspecto de este aparato están sujetas a cambios sin previo aviso.
ESPAÑOL
4

MODEL: F-18SUB
TYPE: PR 4575
ESPAÑOL
5

Subwoofer Actif Fender Fortis F-18SUB
Le subwoofer Fender Fortis F-18SUB est une enceinte de sonorisation
active délivrant un son d’une grande délité et proposant des
caractéristiques, une abilité, une durabilité et une facilité de mise en
œuvre et d’utilisation inégalées. Puissant et polyvalent, il développe
une puissance de crête de 1000 watts et propose des possibilités
de routage du signal pour une utilisation en véritable stéréo si vous
utilisez 2 enceintes full-range avec un seul Subwoofer, ainsi qu’un
ltre actif commutable avec trois diérentes congurations pour une
utilisation optimale avec diérentes enceintes full-range. Le Fortis
F-18SUB propose également d’autres caractéristiques:
• Haut-parleur basses fréquences de 18”
• Ampli de puissance intégré avec ltre actif
• Alimentation universelle compatible avec les tensions de 100 à 240 V
• LED Power/Limit bicolore sur la face avant
• Embase pour barre de montage de 35 mm compatible avec les
enceintes full-range Fortis
• Poignées latérales en acier
• Grille de protection perforée en acier rigide
• Bae en contre-plaqué sans espace vide pour une sonorité, une
rigidité et une durabilité supérieures
• Roulettes en option
Réglages et Caractéristiques de la Face Arrière
A. ENTRÉES: Double entrée stéréo symétrique niveau ligne avec
connecteurs combinés XLR/Jack 6,35 mm. Les signaux gauche et
droit sont mélangés si un seul subwoofer est utilisé.
B. SORTIES LOOP: Double sortie stéréo symétrique niveau ligne
avec connecteurs XLR. Ces sorties portent le signal stéréo full-
range lorsqu’un seul subwoofer est utilisé avec les enceintes
full-range Fortis.
C. VOLUME: Permet de régler le volume général du subwoofer.
D. LED LIMIT: Indicateur de fonctionnement du circuit de protec-
tion du haut-parleur et de l’ampli. Elle s’allume par intermittence
lorsque le niveau du système s’approche de son maximum et reste
allumée en continu lorsque le mode de protection est activé.
E. LOW PASS: Ce sélecteur à trois positions permet de spécier le
point de coupure du ltre actif. Utilisez la position “100” (100 Hz)
lors d’une utilisation avec une enceinte Fortis F-15BT, la position
“125” (125 Hz) avec une enceinte Fortis F-12BT ou la position “150”
(150 Hz) avec une enceinte Fortis F-10BT.
F. SÉLECTEUR LED: Ce sélecteur à trois positions permet de
congurer le fonctionnement de la LED bicolore située sur la face
avant de l’enceinte. La LED peut indiquer uniquement la mise
sous tension (position “power”), la mise sous tension et l’activa-
tion du mode de protection (position “limit”) ou être complète-
ment désactivée (position “o”).
G. BOUTON CONTOUR: Permet d’obtenir des basses plus pro-
fondes et de réduire légèrement les hautes fréquences du
subwoofer.
H. BOUTON POLARITY: Permet d’inverser la polarité de l’entrée.
I. EMBASE D’ALIMENTATION: Permet de connecter le cordon
d’alimentation à une prise secteur dont la tension et la fré-
quences correspondent aux caractéristiques du Subwoofer.
J. INTERRUPTEUR POWER: Permet de mettre l’appareil sous/hors
tension.
Caractéristiques Techniques
TYPE PR 4575
PUISSANCE EN SORTIE 500 watts (continues), 1000 watts (crête)
RÉPONSE EN FRÉQUENCES 30 Hz – 200 Hz
SPL MAXIMUM 134 dB
HAUT-PARLEUR 1 HP de 18”
FUSIBLE T4AL 250V
DIMENSIONS Largeur: 53 cm Hauteur: 61,5 cm Profondeur: 62 cm
POIDS 34,4 kg
Les caractéristiques du produits sont sujettes à modification sans préavis.
FRANÇAIS
6

MODEL: F-18SUB
TYPE: PR 4575
FRANÇAIS
7

Subwoofer Ativo Fender Fortis F-18SUB
O subwoofer ativo Fender Fortis F-18SUB é um altifalante ativo
para reforço do som que oferece uma excelente delidade,
funcionalidades, abilidade, durabilidade e facilidade de montagem
e utilização. Poderoso e versátil, conta com 1000 watts de potência
de pico, encaminhamento especial do áudio para uma distribuição
totalmente estéreo aquando da utilização de duas colunas de gama
completa com um subwoofer, e um crossover de utilização fácil
com três congurações predenidas, para otimizar o desempenho
aquando do emparelhamento do subwoofer com uma variedade de
colunas de gama completa. O Fortis F-18SUB inclui também:
• Altifalante de 18 polegadas para frequências baixas
• Amplicador de potência integrado com crossover ativo
• Voltagem universal, para operação de 100V a 240V
• LED frontal de duas cores Ligado/Limitador
• Entrada de 35 mm para montagem de suporte vertical, para
utilização com modelos de colunas de gama completa Fortis
• Pegas laterais em aço
• Grelha em aço inoxidável perfurado
• Construção em contraplacado compacto para melhor som,
resistência e durabilidade
• Rodas (opcional)
Controlos do Painel Traseiro e Funcionalidades
A. ENTRADAS: Duas entradas de nível de linha estéreo balanceadas
com conectores de combinação XLR/TRS. Combinam inter-
namente os sinais esquerdo e direito quando usadas com um
subwoofer.
B. SAÍDAS LOOP: Duas entradas de nível de linha estéreo balan-
ceadas com conectores XLR. Oferece estéreo de amplitude total
aquando do emparelhamento de um subwoofer com colunas de
gama completa Fortis.
C. VOLUME: Controla o volume geral do subwoofer.
D. LED DO LIMITADOR: Indicador de atividade do limitador de
proteção do amplicador. Acende de forma intermitente quando
o sistema se aproxima do seu nível máximo; acende de forma
contínua quando em modo de proteção do sistema.
E. LOW PASS: Botão de três posições que oferece pontos de crosso-
ver especícos para frequências baixas. Use a conguração "100"
(100 Hz) quando emparelhar com uma Fortis F-15BT, a congu-
ração "125" (125 Hz) quando emparelhar com uma Fortis F-12BT,
ou a conguração “150” (150 Hz) quando emparelhar com uma
Fortis F-10BT.
F. BOTÃO LED FRONTAL: O botão de três posições controla o LED
de duas cores na parte frontal da unidade. Este pode indicar
apenas que a unidade está ligada (posição "power"), indicar que
a unidade está ligada e o limitador ativado (posição "limit"), ou a
desativação da unidade (posição "o").
G. BOTÃO CONTOUR: Oferece extensão aumentada das frequên-
cias baixas, e uma ligeira redução das frequências mais altas do
subwoofer.
H. BOTÃO POLARITY: Inverte a polaridade da entrada.
I. CABO DE CORRENTE: Liga o cabo a uma tomada de corrente
com ligação à terra em conformidade com as denições de
frequência e voltagem.
J. INTERRUPTOR DE CORRENTE: Liga e desliga a unidade.
Especificações
TIPO PR 4575
POTÊNCIA DE SAÍDA 500 watts (contínua), 1,000 watts (pico)
FREQUÊNCIA DE RESPOSTA 30 Hz-200 Hz
NPA MÁXIMO 134 dB
ALTIFALANTES Um 18”
FUSÍVEL T4AL 250V
DIMENSÕES Largura: 20,75 polegadas (53 cm) Altura: 24,25 polegadas (61,5 cm) Profundidade: 24,5 polegadas (62 cm)
PESO 75,75 lbs. (34,4 kg)
As especificações técnicas dos produtos podem ser alteradas sem aviso prévio.
PORTUGUÊS
8

MODEL: F-18SUB
TYPE: PR 4575
PORTUGUÊS
9

Subwoofer Attivo Fender Fortis F-18SUB
Fender Fortis F-18SUB è un subwoofer attivo dalle qualità eccezionali:
fedeltà, caratteristiche eccellenti, solidità, adabilità, facilità di
installazione e utilizzo. Potente e versatile, ha una potenza di uscita
(picco) di 1000 watt, apposito routing audio per un suono “true
stereo” quando viene usato un singolo subwoofer insieme a due casse
full-range, e un crossover facilmente selezionabile con tre impostazioni
per prestazioni ottimali quando si abbina il subwoofer a casse full-
range di diverso tipo. Altre caratteristiche di Fortis F-18SUB:
• Altoparlante da 18” per le basse frequenze
• Amplicatore integrato con crossover attivo
• Alimentazione universale 100-240V
• LED bicolore sul pannello anteriore con indicazione Power/Limit
• Foro da 35mm per asta da utilizzare con le casse Fortis full-range
• Maniglie laterali in acciaio
• Robusta griglia in acciaio perforato
• Involucro in compensato senza vuoti interni, per un suono
eccellente e maggiore solidità e robustezza
• Rotelle opzionali
Controlli e Funzioni del Pannello Posteriore
A. INGRESSI: Due ingressi (segnale stereo) bilanciati line-level con
connettori combinati XLR/TRS. Somma interna dei segnali destro
e sinistro per la congurazione a singolo subwoofer.
B. USCITE LOOP: Due uscite (segnale stereo) bilanciate line-level
con connettori XLR. Inviano un segnale full-range stereo quando
un singolo subwoofer è abbinato alle casse full-range Fortis.
C. VOLUME: Regola il volume generale del subwoofer.
D. LED LIMIT: Indicatore di attivazione del limiter di protezione di
driver e amplicatore. Si illumina a intermittenza quando il siste-
ma è prossimo al livello massimo; si illumina senza interruzione
quando il sistema è in modalità protezione.
E. LOW PASS: Interruttore a tre posizioni per selezionare imposta-
zioni speciche di crossover per le basse frequenze. Usa l’impo-
stazione “100” (100 Hz) quando abbini il sub a una Fortis F-15BT;
l’impostazione “125” (125 Hz) quando lo usi con una Fortis F-12BT;
l’impostazione “150” (150 Hz) con una Fortis F-10BT.
F. SELETTORE PER IL LED FRONTALE: Selettore a tre posizioni per
congurare il LED bicolore anteriore; per indicare solo l’alimenta-
zione (posizione “Power”), l’alimentazione e il limiting (posizione
“Limit”) o disattivarlo (posizione “O”).
G. PULSANTE CONTOUR: Imposta una maggiore estensione delle
basse frequenze e una moderata riduzione delle alte frequenze
del subwoofer.
H. PULSANTE POLARITY: Inverte la polarità di ingresso.
I. CAVO DI ALIMENTAZIONE: Da collegare a una presa con messa
a terra rispettando le speciche di voltaggio e frequenza.
J. INTERRUTTORE ALIMENTAZIONE: Accende e spegne l’unità.
Specifiche
TIPO PR 4575
POTENZA IN USCITA 500 watt (continui), 1000 watt (picco)
RISPOSTA IN FREQUENZA 30 Hz–200 Hz
SPL MASSIMO 134 dB
ALTOPARLANTI Uno da 18”
FUSIBILE T4AL 250V
DIMENSIONI Larghezza: 53 cm Altezza: 61,5 cm Profondità: 62 cm
PESO 34,4 kg
Le specifiche dei prodotti possono variare senza preavviso.
ITALIANO
10

MODEL: F-18SUB
TYPE: PR 4575
ITALIANO
11

Fender Fortis F-18SUB Aktivsubwoofer
Der aktive Subwoofer Fortis F-18SUB überzeugt als Beschallungs-
lautsprecher durch exzellente Klangtreue, Funktionalität, Zuverlässig-
keit, Haltbarkeit und einfache Handhabung. Der kraftvolle und
vielseitige F-18SUB verfügt über 1000 Watt Spitzenleistung, spezielles
Audiorouting für echten Stereobetrieb mit zwei Breitbandboxen
und einem Subwoofer sowie ein einfach schaltbares Crossover
mit drei Optionen zur Optimierung der Subwoofer-Performance
im Zusammenspiel mit verschiedenen Breitbandboxen. Der Fortis
F-18SUB bietet außerdem :
• 18” Basslautsprecher
• Integrierte Endstufe mit aktivem Crossover
• Universalnetzteil für den Betrieb mit 100 bis 240 Volt
• Vorderseitige zweifarbige Netz/Limit-LED
• 35 mm Ständerhalterung für den Einsatz mit Fortis
Breitbandlautsprechermodellen
• Seitliche Tragegrie aus Stahl
• Robustes gelochtes Stahlschutzgitter
• Blasenfreies Sperrholzgehäuse für höchste Festigkeit, Robustheit
und Haltbarkeit
• Optionale Transportrollen
Rückseitige Regler und Funktionen
A. INPUTS: Zwei symmetrische Stereo Line-Pegel-Eingänge mit
XLR/TRS-Kombobuchsen. Bei Nutzung eines einzelnen Subwoo-
fers werden die linken und rechten Signale intern summiert.
B. LOOP-AUSGÄNGE: Zwei symmetrische Stereo Line-Pegel-Aus-
gänge mit XLR-Buchsen. Erlauben eine breitbandige Stereo-
ausgabe beim Betrieb eines einzelnen Subwoofers mit Fortis
Breitbandlautsprechermodellen.
C. VOLUME: Steuert die Gesamtlautstärke des Subwoofers.
D. LIMIT LED: Zeigt die Aktivität des Limiters zum Schutz des
Treibers/Verstärkers an. Leuchtet auf, wenn das System sich dem
Maximalpegel nähert. Leuchtet konstant bei Aktivierung der
Schutzschaltung.
E. LOW PASS: 3-Weg-Schalter zur Wahl spezieller Trennfrequenzen
für den Bassbereich. Wählen Sie „100“ (100 Hz) beim Betrieb mit
einem Fortis F-15BT, „125“ (125 Hz) beim Betrieb mit einem Fortis
F-12BT oder „150“ (150 Hz) beim Betrieb mit einem Fortis F-10BT.
F. FRONT LED-SCHALTER: 3-Weg Schalter zum Kongurieren der
zweifarbigen vorderseitigen LED. Diese kann entweder nur den
Netzbetrieb (Stellung „Power“) oder Netzbetrieb und Limiting
(Stellung „Limit”) anzeigen oder komplett deaktiviert werden
(Stellung „O“).
G. CONTOUR-TASTE: Erweitert den Tiefbassbereich und bedämpft
etwas die oberen Subwoofer-Frequenzen.
H. POLARITY-TASTE: Kehrt die Eingangspolarität um.
I. NETZKABEL: Verbinden Sie das Netzkabel mit einer geerdeten
Netzsteckdose, die den Spannungs- und Frequenznennwerten
entspricht.
J. NETZSCHALTER: Schaltet das Gerät ein/aus.
Technische Daten
TYP PR 4575
AUSGANGSLEISTUNG 500 Watt (Dauer), 1000 Watt (Spitze)
FREQUENZGANG 30 Hz – 200 Hz
MAXIMALER SCHALLDRUCK 134 dB
LAUTSPRECHER 1 x 18”
SICHERUNG T4AL 250V
ABMESSUNGEN Breite: 53 cm (20,75”) Höhe: 61,5 cm (24,25”) Tiefe: 62 cm (24,5”)
GEWICHT 34,4 kg (75,75 lbs)
Technische Daten können unangekündigt geändert werden.
DEUTSCH
12

MODEL: F-18SUB
TYPE: PR 4575
DEUTSCH
13

Aktywny Subwoofer Fender Fortis F-18SUB
Subwoofer Fender Fortis F-18SUB to aktywny głośnik o dużych
możliwościach, zaprojektowany z myślą o najwyższej jakości dźwięku,
niezawodności, wytrzymałości oraz łatwej konguracji i obsłudze.
Jest to uniwersalny głośnik o mocy szczytowej 1000 W, specjalnym
przesyle dźwięku z zachowaniem pełnego stereo (przy zastosowaniu
dwóch pełnozakresowych obudów z jednym subwooferem)
oraz łatwo przełączalną zwrotnicą z trzema ustawieniami
zoptymalizowanymi pod kątem różnych obudów. Fortis F-18SUB
oferuje też:
• Niskotonowy głośnik 18”
• Wbudowany wzmacniacz z aktywną zwrotnicą
• Możliwość pracy przy napięciu 100–240 V
• Umieszczoną z przodu dwukolorową diodę Power/Limit
• Gniazdo 35 mm do montażu na statywie (razem z
pełnozakresowymi głośnikami Fortis)
• Stalowe uchwyty boczne
• Wytrzymałą siatkę zabezpieczającą z perforowanej stali
• Wykonaną ze sklejki obudowę, zapewniającą najlepszą solidność,
stabilność i wytrzymałość
• Możliwość montażu kółek
Tylny Panel
A. WEJŚCIA: Podwójne zbalansowane wejścia liniowe stereo z kom-
binowanym złączem XLR/TRS. Sygnały lewy i prawy sumują się
wewnętrznie, gdy wykorzystywany jest tylko jeden subwoofer.
B. WYJŚCIA LOOP OUT: Podwójne zbalansowane wejścia lin-
iowe stereo ze złączem XLR. Zapewnia pełnozakresowy sygnał
stereo przy zestawieniu: jeden subwoofer z pełnozakresowym
głośnikiem Fortis.
C. VOLUME: Regulacja ogólnej głośności subwoofera.
D. DIODA LIMIT: Informuje o aktywności ogranicznika drivera/
wzmacniacza. Miga, gdy system zbliża się do górnej granicy
skuteczności; świeci się ciągle, gdy system jest w trybie ochrony.
E. LOW PASS: Trójpozycyjny przełącznik częstotliwości podziału.
Wartość „100” (100 Hz) należy stosować w zestawieniu z Fortis
F-15BT, wartość „125” (125 Hz) w zestawieniu z Fortis F-12BT, a
wartość „150” (150 Hz) w zestawieniu z Fortis F-10BT.
F. PRZEŁĄCZNIK DIODY PRZEDNIEJ: Trójpozycyjny przełącznik
steruje pracą dwukolorowej diody z przodu obudowy: tylko
zasilanie (położenie „power”), zasilanie i limit (położenie „limit”),
zupenie wyłączona (położenie „o”).
G. PRZYCISK CONTOUR: Zapewnia lepsze przedłużenie niskiej
częstotliwości i częściową redukcję wyższych częstotliwości
subwoofera.
H. PRZYCISK POLARITY: Odwraca polarność wejścia.
I. PRZEWÓD ZASILAJĄCY: Podłącz do uziemionego gniazd-
ka elektrycznego zgodnie ze specykacjami napięcia i
częstotliwości.
J. WŁĄCZNIK ZASILANIA: Włącza i wyłącza zasilanie.
Specyfikacje
TYP PR 4575
MOC WYJŚCIOWA 500 W (ciągła), 1000 W (szczytowa)
CHARAKTERYSTYKA CZĘSTOTLIWOŚCIOWA 30 Hz–200 Hz
MAX SPL 134 dB
GŁOŚNIKI Jeden 18”
BEZPIECZNIK T4AL 250V
WYMIARY Szerokość: 53 cm Wysokość: 61,5 cm Głębokość: 62 cm
WAGA 34,4 kg
Specyfikacje produktów mogą ulec zmianie bez powiadomienia.
POLSKI
14

MODEL: F-18SUB
TYPE: PR 4575
POLSKI
15

Aktivní Subwoofer Fender Fortis F-18SUB
Aktivní subwoofer Fender Fortis F-18SUB nabízí nejen vynikající
věrnost, funkčnost, spolehlivost a odolnost, ale také snadné uvedení
do provozu a použití. Výkonné a všestranné řešení poskytuje špičkový
výstupní výkon 1000W, využívá zvláštní audio směrování kdosažení
skutečně stereofonní reprodukce při použití dvou širokopásmových
reprosoustav sjedním subwooferem a má snadno nastavitelnou
výhybku se třemi různými konguracemi pro optimalizaci výkonu při
kombinaci subwooferu smnoha typy širokopásmových reprosoustav.
Model Fortis F-18SUB také nabízí:
• 18" hlubokotónový reproduktor
• Vestavěný výkonový zesilovač saktivní výhybkou
• Univerzální napájení pro provoz vrozsahu 100V až 240V
• Přední dvoubarevný LED indikátor napájení/limitace
• Objímka 35mm pro stativ umožňující použití se
širokopásmovými modely reprosoustav Fortis
• Ocelové boční rukojeti
• Robustní perforovaná ocelová mřížka
• Konstrukce ozvučnice zhotovená zpřekližky bez dutin zaručuje
vynikající zvuk, odolnost a trvanlivost
• Transportní kolečka jako doplněk
Ovládací Prvky a Funkce na Zadním Panelu
A. VSTUPY: Duální symetrické stereofonní vstupy slinkovou úrovní
osazené kombinovanými konektory XLR/TRS. Sumární signál
levého a pravého kanálu při použití jediného subwooferu.
B. VÝSTUPY LOOP: Duální symetrické stereofonní výstupy slinko-
vou úrovní osazené konektory XLR. Poskytuje širokopásmový
stereofonní výstup při spárování jediného subwooferu se
širokopásmovými reprosoustavami Fortis.
C. POTENCIOMETR VOLUME: Nastavení celkové hlasitosti sub-
wooferu.
D. LED INDIKÁTOR LIMIT: Indikátor aktivace ochranného limiteru
pro reproduktor/zesilovač. Pokud se vybuzení systému blíží
maximální úrovni, indikátor se rozsvěcuje nepravidelně; v režimu
aktivované ochrany systému svítí trvale.
E. DOLNÍ PROPUST LOW PASS: Trojpolohový přepínač slouží kvolbě
dělicího kmitočtu spodního pásma. V kombinaci sreprosoustavami
typu Fortis F-15BT použijte polohu „100“ (100 Hz), vkombinaci
sreprosoustavami Fortis F-12BT použijte polohu „125“ (125 Hz) a
sreprosoustavami Fortis F-10BT použijte polohu „150“ (150 Hz).
F. PŘEPÍNAČ PŘEDNÍHO LED INDIKÁTORU: Trojpolohový
přepínač slouží ke konguraci stavu dvoubarevné LEDky na
předním panelu. Ta indikuje napájení (poloha „POWER“) nebo
napájení a aktivovanou limitaci (poloha „LIMIT“) nebo úplnou
deaktivaci (poloha „OFF“).
G. TlAČÍTKO COUNTOUR: Aktivuje rozšíření směrem ke spodnímu
pásmu a mírné omezení horních kmitočtů subwooferu.
H. TlAČÍTKO POLARITY: Převrací vstupní polaritu.
I. NAPÁJECÍ KABEL: Slouží kpřipojení aktivní reprosoustavy
do zemněné elektrické zásuvky, jejíž napětí a síťová frekvence
odpovídá specikacím.
J. SÍŤOVÝ VYPÍNAČ POWER: Slouží kzapínání a vypínání repro-
soustavy.
Technické Údaje
TYP PR 4575
VÝSTUPNÍ VÝKON 500 Wattů (trvale), 1000 Wattů (špičkově)
KMITOČTOVÝ ROZSAH 30Hz–200Hz
MAX. ÚROVEŇ AKUST. TLAKU 134dB
REPRODUKTORY Jeden reproduktor 18"
POJISTKA T4AL 250V
ROZMĚRY Šířka: 53 cm Výška: 61,5 cm Hloubka: 62 cm
HMOTNOST 34,4kg
Technické údaje se mohou změnit bez předchozího upozornění.
ČESKY
16

MODEL: F-18SUB
TYPE: PR 4575
ČESKY
17

Aktívny Subwoofer Fender Fortis F-18SUB
Aktívny subwoofer Fortis F-18SUB značky Fender je aktívny
ozvučovací reproduktor s vynikajúcou kvalitou, vlastnosťami,
spoľahlivosťou, odolnosťou a jednoduchým nastavením a
používaním. Toto zariadenie je výkonné a všestranné, má vrcholový
výstupný výkon 1 000 wattov, špeciálne zvukové usporiadanie pre
skutočné stereo v prípade použitia dvoch reproboxov s jedným
subwooferom a má jednoduchý prepínateľný prechod s troma
rôznymi nastaveniami na optimalizáciu výkonu pri spárovaní
subwooferu so širokou škálou širokopásmových reproboxov. Ďalšie
súčasti modelu Fortis F-18SUB:
• 18-palcový nízkofrekvenčný reproduktor
• Vstavaný zosilňovač s aktívnym prechodom
• Univerzálne napájanie pre sieť s napätím 100 až 240 V
• Dvojfarebná LED indikácia sieť/limit na prednom paneli
• Úchytka na tyč s priemerom 35 mm na použitie so
širokopásmovými modelmi reproduktorov radu Fortis
• Oceľové bočné úchytky
• Odolná perforovaná oceľová mriežka
• Pevná konštrukcia boxu z drevotriesky pre výnimočný zvuk,
pevnosť a odolnosť
• Voliteľné kolieska
Ovládanie a Prvky na Zadnom Paneli
A. VSTUPY: Duálne vyvážené stereo linkové vstupy v kombinácii s
konektormi XLR/TRS. Vnútorne vyrovnáva ľavé a pravé signály v
prípade použitia jedného subwoofera.
B. SLUČKOVÉ VÝSTUPY: Duálne vyvážené stereo linkové výstupy
s konektormi XLR. Poskytuje širokopásmový stereo výstup pri
spárovaní jedného subwoofera so širokopásmovými modelmi
reproduktorov radu Fortis.
C. VOLUME: Upravuje celkovú hlasitosť subwoofera.
D. LED INDIKÁCIA LIMIT: Indikácia činnosti ochranného obmedzo-
vača výškového reproduktoru/zosilňovača. Prerušene sa rozsvie-
ti, keď sa systém blíži k maximálnej úrovni, svieti neprerušene,
keď je v režime ochrany systému.
E. LOW PASS: Trojpolohový spínač umožňuje špecické nastavenie
prechodu nízkych frekvencií. V kombinácii s modelom Fortis
F-15BT používajte nastavenie „100” (100 Hz), s modelom F-12BT
nastavenie „125” (125 Hz) a s modelom Fortis F-10BT používajte
nastavenie „150” (150 Hz).
F. PREDNÁ LED INDIKÁCIA SPÍNAČA: Trojpolohovým spínačom sa
mení dvojfarebná LED indikácia vpredu boxu, ktorá znázorňuje
buď samotné zapnutie (poloha „power“), zapnutie a obmedzova-
nie (poloha „limit“), alebo úplnú deaktiváciu (poloha „o“).
G. TLAČIDLO CONTOUR: Slúži na zvýšenie nízkych frekvencií a
jemnú redukciu vyšších frekvencií subwoofera.
H. TLAČIDLO POLARITY: Slúži na otočenie polarity vstupu.
I. NAPÁJACÍ KÁBEL: Pripojte do uzemnenej zásuvky v súlade s
príslušným napätím a frekvenciou.
J. SIEŤOVÝ VYPÍNAČ: Slúži na zapnutie a vypnutie prístroja.
Špecifikácie
DRUH PR 4575
VÝSTUPNÝ VÝKON 500 wattov (nepretržite), 1,000 wattov (vrchol)
FREKVENČNÁ ODOZVA 30 Hz – 200 Hz
MAXIMÁLNY AKUSTICKÝ TLAK 134 dB
REPRODUKTORY Jeden 18-palcový
POISTKA T4AL 250V
ROZMERY Šírka: 20,75”(53 cm) Výška: 24,25”(61,5 cm) Hĺbka: 24,5”(62 cm)
HMOTNOSŤ 75,75 lbs. (34,4 kg)
Špecifikácie výrobku podliehajú zmene bez oznámenia.
SLOVENSKY
18

MODEL: F-18SUB
TYPE: PR 4575
SLOVENSKY
19

Nizkotonec z Napajanjem Fender Fortis F-18SUB
Fenderjev nizkotonec z napajanjem Fortis F-18SUB je aktivni zvočnik
za ojačitev zvoka, ki proizvaja odlično kakovost zvoka, z vrhunskimi
funkcijami, zanesljivostjo, trpežnostjo, enostavno namestitvijo in
uporabo. Ta zmogljivi in vsestranski nizkotonec s 1.000 W največje
izhodne moči, posebno avdio napeljavo za pristen stereo zvok pri
uporabi dveh zvočnikov polnega razpona z enim nizkotoncem,
ponuja tudi preprost preklop za crossover s tremi različnimi
nastavitvami za optimizacijo zmogljivosti pri povezavi nizkotonca z
različnimi zvočniki polnega razpona. Nadaljnje lastnosti nizkotonca
Fortis F-18SUB:
• 18” nizkofrekvenčni zvočnik
• Vgrajen ojačevalec z aktivnim crossovrom
• Univerzalna moč za delovanje od 100 V do 240 V
• Sprednja dvobarvna svetilka LED za napajanje/aktivnost
• 35 mm namestitveni drog za uporabo z zvočniki Fortis polnega
razpona
• Kovinski stranski ročaji
• Robustna perforirana kovinska mrežica
• Konstrukcija iz vezane plošče brez odprtin za izjemen zvok,
robustnost in trpežnost
• Opcijska kolesca
Gumbi za Upravljanje in Funkcije na Zadnji Plošči
A. VHODA: Dva uravnotežena stereo linijska vhoda s kombinacij-
skimi XLR/TRS konektorji. Notranje upravljanje levih in desnih
signalov pri uporabi enega nizkotonca.
B. LOOP IZHODI: Dva uravnotežena stereo linijska izhoda s konek-
torji XLR. Zagotavlja stereo izhod polnega razpona pri povezavi
enega nizkotonca z zvočniki polnega razpona Fortis.
C. GLASNOST: Prilagoditev skupne glasnosti nizkotonca.
D. LED-LUČKA AKTIVNOSTI: Indikator aktivnosti za zaščito omeje-
valnika zvočnika/ojačevalca. Indikator se izmenično osvetljuje, ko
se sistem približuje maksimalni ravni; in neprekinjeno sveti, ko je
sistem v načinu zaščite.
E. LOW PASS: Tristopenjsko stikalo za specične nizkofrekvenčne
crossover točke. Uporabite nastavitev "100" (100 Hz) pri poveza-
vi s Fortis F-15BT, nastavitev "125" (125 Hz) pri povezavi s Fortis
F-12BT ali nastavitev "150" (150 Hz) pri povezavi s Fortis F-10BT.
F. SPREDNJE LED-STIKALO: Tristopenjsko stikalo za konguracijo
dvobarvne lučke LED na sprednji strani ohišja za prikaz samo
delovanja (položaj "power"), delovanja in omejevalnika (položaj
"limit") ali popoln izklop (položaj "o").
G. GUMB CONTOUR: Zagotavlja povečano podaljšanje nizkih fre-
kvenc in blago zmanjšanje višjih frekvenc nizkotonca.
H. GUMB POLARITY: Za obračanje vhodne polaritete.
I. NAPAJALNI KABEL: Povežite z ozemljeno vtičnico v skladu s
frekvenčnimi specikacijami in specikacijami napetosti.
J. GLAVNO STIKALO: To stikalo vključi/izključi napravo.
Specifikacije
VRSTA PR 4575
IZHODNA MOČ 500 W (neprekinjeno), 1.000W (maks.)
FREKVENČNI ODZIV 30 Hz–200 Hz
MAKSIMALNI ZVOČNI TLAK (SPL) 134 dB
ZVOČNIKI En 18”
VAROVALKA T4AL 250V
DIMENZIJE Širina: 53 cm Višina: 61,5 cm Globina: 62 cm
TEŽA 34,4 kg
Specifikacije izdelka se lahko spremenijo brez predhodnega obvestila.
SLOVENŠČINA
20
