Fiesta EZA30030-B401 User manual

1
EZA30030-B401

2
Install Channel, Channel Clamps, and Leg Extensions as Shown.
Instale el canal, las abrazaderas del canal, y las extensiones
de la pierna segun lo mostrado.


Leg Extension
Extensiones de la pierna
Channel Clamp
Abrazadera del canal
1/4" Wing Nut
Tuerca de ala
Step Bolt
Perno del paso
de progresion
Tank Locator Bolt
Perno del localizador
del tanque
Axle Clip
Clip del arbol
Axle
arbol
Install Axle Clip Into Leg. ORIENTATION MUST BE AS SHOWN.
Instale el clip del arbol en la pierna. LA ORIENTACION DEBE ESTAR SEGUN LO MOSTADO.
Install Axle Through Wheels and Snap Into Axle Clip.
Instale el arbol a traves de las ruedas y encajese a presion hacia los clips del arbol.

3


#10-24 X 1-3/4" Carriage Bolt #10-24 Wing Nut
#10-24 X 1-3/4" el cerrojo del coche #10-24 la muez del ala
Install Back Support
Instale Detr·s La Ayuda

4


Install Console
as Shown.
Instalar consola
seg˙n lo mostrado.
Installation of Console to Leg Assembly.
InstalaciÛn de la consola al ensamblaje de la pierna.
Attach Screw
as Shown.
Tornillo seg˙n
lo mostrado.

5


Soup Can not Supplied with Grill.
La sopa no puede provisto de la parrilla.
Install Base Casting and Grease Cup Clip
Instalar el bastidor bajo y engrase el clip de la taza



Install Burner as Shown.
Instalar hornilla de la seg˙n
lo mostrado.
Note: Be Sure Valves Fit into Burner Tubes During Installation.
Nota: Este seguro que las v·lvulas encaje bien durante la instalaciÛn de
la consola.
Enlarged View of
Burner Installed.
Vista agrandada de
la hornilla instalada.
Bar Burner
Hornilla



Install Side Shelf.
Instalar el desvÌo
lateral del estante.
�
Slide Shelf onto Legs. Tabs on
Underside of Shelf will Snap into Notches.
Resbale los estantes sobre las piernas.
Las tubulaciones en el superficie inferior
del estante se encajar·n a presiÛn hacia muescas.



Install Heat Tent as Shown.
Instale la tienda del calor seg˙n
lo demostrado.
Note: Some parts may have sharp
edges or burrs. Handle with care.
Nota: Algunas piezas pueden tener
bordes o rebabas agudos.
Dirija con cuidado



Install Lid, Handle, Cooking Grid, Hinge Clip, and Logo.
Instale la tapa, manija, cocinando rejilla, el clip de la bisagra, y la
insignia.
Use logo bag pack.
Utilice los paquetes
del bolso de la insignia .
Note:
Use medium size hinge clip
located in the master bagpack.
Nota:
Utilice el clip de la bisagra del
tamaÒo medio establecido en
el bagpack principal.

10
IMPORTANT: Ensure hose
assembly does not contact the casting,
or any other parts which will get hot.
WARNING: Before proceeding with the following steps, ensure you
have read L.P. Gas Cylinder Hose and Regulator sections of the USE
AND CARE INSTRUCTIONS located at the front of this manual. The
L.P. cylinder, if supplied with your grill, has been shipped empty for safety
reasons. The cylinder must be purged of air and filled prior to use. Follow
all directions under L.P. Gas Cylinder Filling section of the USE AND
CARE INSTRUCTIONS.
Before attaching hose/regulator to tank, be sure cylinder valve and appliance valves are OFF. The Q.C.C.1 cylinder valve has an
internal back module which will not allow gas to flow until a connection has been made. The valve is turned off by rotating the
handwheel (Fig. 2B, Use and Care) clockwise (left to right) until it stops. When attaching regulator to tank, make sure that the
s
valve in a clockwise motion until there is a positive stop. DO NOT USE A WRENCH. HAND TIGHTEN ONLY.
IMPORTANTE: asegure el ensamblaje de
manguera no entra en contacto con el bastidor,
o ningunas otras piezas que consigan calientes.
ALERTA: Antes de pr�
gas de L.p. de las INSTRUCCIONES del USO Y del CUIDADO situadas en el frente de este manual. El cilindro de L.p., si está provisto de su parrilla,
ha sido vacío enviado p�
llena del cilindro de gas de L.p. de las INSTRUCCIONES del USO Y del CUIDADO.
Antes de hose/regulat�
cilindro Q.c.c.1 tiene un módulo posterior interno que no permita que fluya el gas hasta que se ha hecho una conexión. La válvula es dada vuelta
apagado rotando el manubrio (fig. 2B, el uso y el cuidado) en sentido de las agujas del reloj (a la izquierda a la derecha) hasta que para. Al asociar el
regulador al tanque, �
y dé vuelta a la t�
Una Llave. LA MANO APRIETA SOLAMENTE.

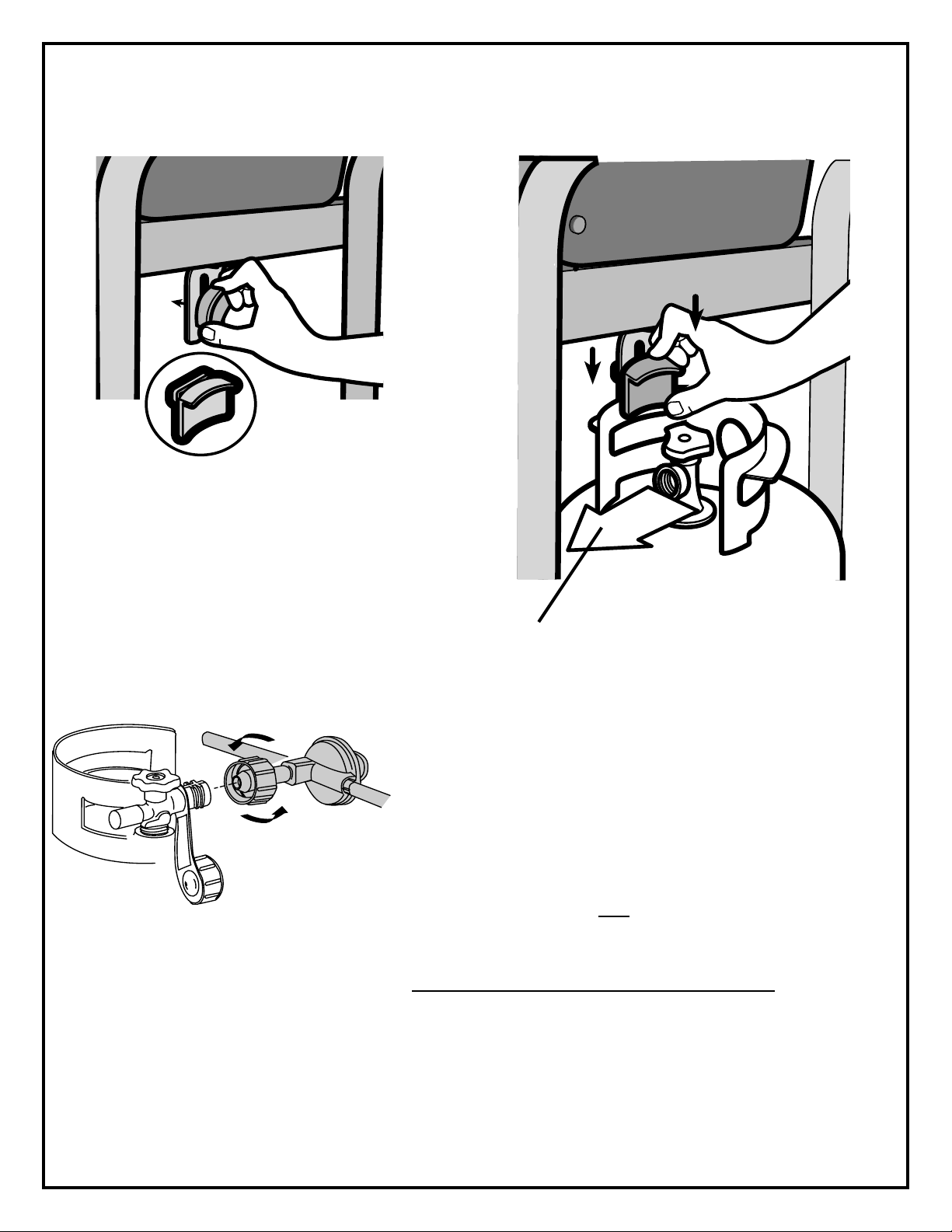

Insert Tank Bracket into Slot, Rotate 90 Degrees. Slide Down
Over Tank Ring to Hold Tank in Place.
Inserte el soporte del tanque en ranura, rote 90 grados. Resbale abajo sobre
el anillo del tanque hacia el tanque del asimiento en lugar.
Regulator Connection Facing
Front.
Frente De los Revestimientos De la
