Sicherheitshinweise
Platzierung des Gerätes
Auswahl der Pellets
Vor dem Einschalten
Zündanweisung
Ausschalten des Grills
Grillanleitung
Funktion des Bedienfeldes
Fehlerbehebung

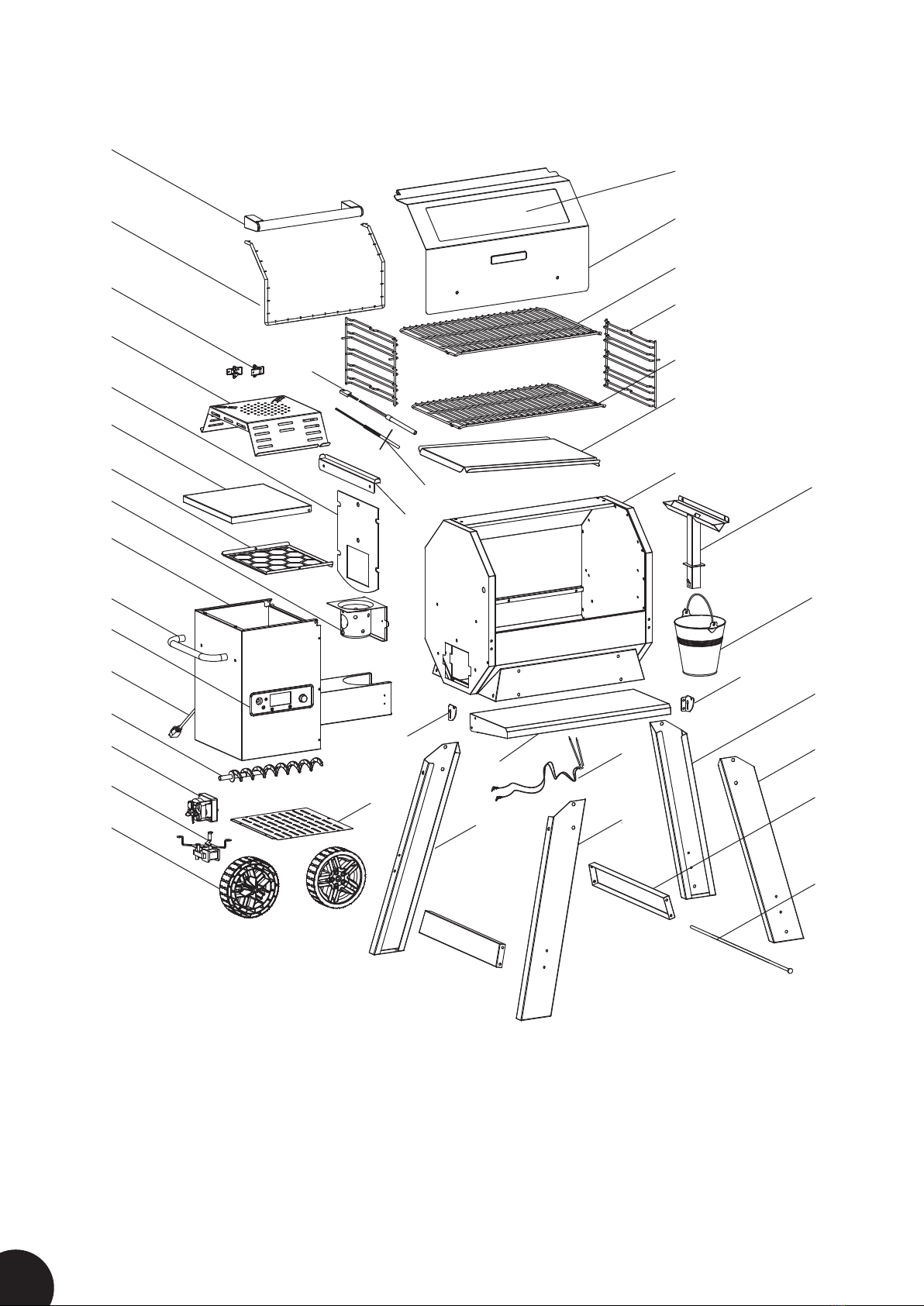

Teileliste und Explosionszeichnung
Technische Daten / CE- abel
Montageanleitung
Entsorgung
Safety instructions
Placement of the Device
Selection of pellets
Confirmation before Powering on
Ignition Instruction
Turn off the Device
Cooking Instructions
Button Function Description
Trouble shooting
Parts list and explosion drawing
Technical Data / CE- abel
Mounting steps
Disposal

4
Sicherheitshinweise
Heben Sie diese Bedienungsanleitung zur späteren Einsichtnahme auf.
Dieser Pelletgrill ist nur für den privaten Einsatz im Freien gedacht.
Nur im Außenbereich benutzen!
Verwenden Sie das Gerät nur in offenen Bereichen. Nicht unter einer Decke oder einem Überhang betreiben.
Halten Sie mindestens 1 Meter Abstand zu brennbaren Materialien.
esen Sie die gesamte Anleitung sorgfältig durch, bevor Sie den Pelletgrill montieren und verwenden.
theBBQshop GmbH haftet nicht für Sachschäden, Personenschäden oder Todesfälle, die durch Nichtbeachtung
der Anweisungen verursacht wurden.
• Benutzen Sie das Gerät niemals in geschlossenen Räumen.
• Das Gerät ist mit einem Zündsystem ausgestattet. Verwenden Sie beim Zünden niemals Benzin, Kerosin,
Grillkohle oder spezielle Zündflüssigkeit.
• Der Grill sollte an eine FI-Schutzschaltersteckdose angeschlossen werden.
STECKEN SIE DAS GERÄT NICHT IN EIN VER ÄNGERUNGSKABE , DASS NICHT FÜR DEN AUSSENBEREICH
AUSGE EGT IST ODER ÄNGER A S 3 METER IST.
• Gefährliche Spannungen können zu Stromschlägen, Verbrennungen oder zum Tod führen. Befolgen Sie bei
einem Ausfall des Geräts die Anweisungen der Anleitung oder wenden Sie sich zur Wartung an unser
Kundendienstportal. Unterbrechen Sie unbedingt die Stromversorgung vor einer Wartung oder Reparatur.
• Während der Verwendung des Geräts kann es an vielen Stellen sehr heiß werden. Bewegen Sie das Gerät nicht
während des Betriebs oder solange der Grill noch heiß ist. Halten Sie Kinder und Haustiere vom Gerät fern.
• Entfernen Sie nach jedem Gebrauch die verbleibenden Pellets, da diese zu Beschädigungen des Materials
führen können.
• Verwenden Sie nur Holzpellets in ebensmittelqualität. Der Pelletdurchmesser sollte nicht größer als 0,8 cm
und nicht länger als 2,5 cm sein. Die Verwendung von zu großen Pellets kann zu Fehlfunktionen des Gerätes
führen.
• Reinigen Sie den gesamten Grill regelmäßig, um Fettbrände zu vermeiden. Sollte doch ein Fettbrand auftreten,
drücken Sie sofort die AUS-Taste auf dem Bedienfeld und lassen Sie die Türen geschlossen, bis der Brand
gelöscht ist. Ziehen Sie NICHT den Netzstecker aus der Steckdose, es sei denn, dies ist unbedingt erforderlich.
Der Verbrennungslüfter läuft 5 min lang weiter, nachdem die AUS-Taste betätigt wurde.
• Berühren Sie niemals die Schnecke, auch wenn sich diese nicht dreht.
• Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht verwenden.
• Benutzen Sie hitzeresistente Handschuhe während der Benutzung.

5
Informationen über Kohlenmonoxidvergiftung:
Alle Grillgeräte erzeugen beim Verbrennen von Materialen wie beispielsweise Holz, Gas, Kohle usw. Kohlenmonoxid.
D ieses schwächt die Fähigkeit des Blutes Sauerstoff zu transportieren. Ein niedriger Sauerstoffgehalt im Blut
führt zur Bewusstlosigkeit oder zum Tod. Folgende Symptome können auftreten: Schwindel, Schwäche, Übelkeit,
Erbrechen, verstopfte Nase, ethargie und Verwirrung. Suchen Sie sofort einen Arzt auf, wenn Sie Symptome an
sich feststellen.
Platzierung des Geräts
Der Pelletgrill ist nur für den Außenbereich vorgesehen. Halten Sie mindestens die auf den Skizzen gezeigten
Ab stände zu brennbaren Materialien ein.
Auswahl der Pellets
Für diesen Pelletgrill sollten nur Holzpellets in ebensmittelqualität verwendet werden. Sie können Pellets mit
verschiedenen Geschmacksrichtungen nach Ihren Wünschen kaufen, aber die Größe der Pellets sollte nicht mehr
als 2,5 x 0,8 cm betragen. Wenn die Brennstoffpellets zu groß sind, kann das Gerät aufgrund einer schlechten Zu-
fuhr nicht funktionieren.
Vor dem Einschalten
Vor dem Einschalten des Geräts sollten Sie die Sicherheit der Umgebung erneut überprüfen. In der Steckdose
und im Stecker darf sich kein feuchtes oder blankes Kabel befinden.
100 cm
100 cm
60 cm

6
Zündanweisung

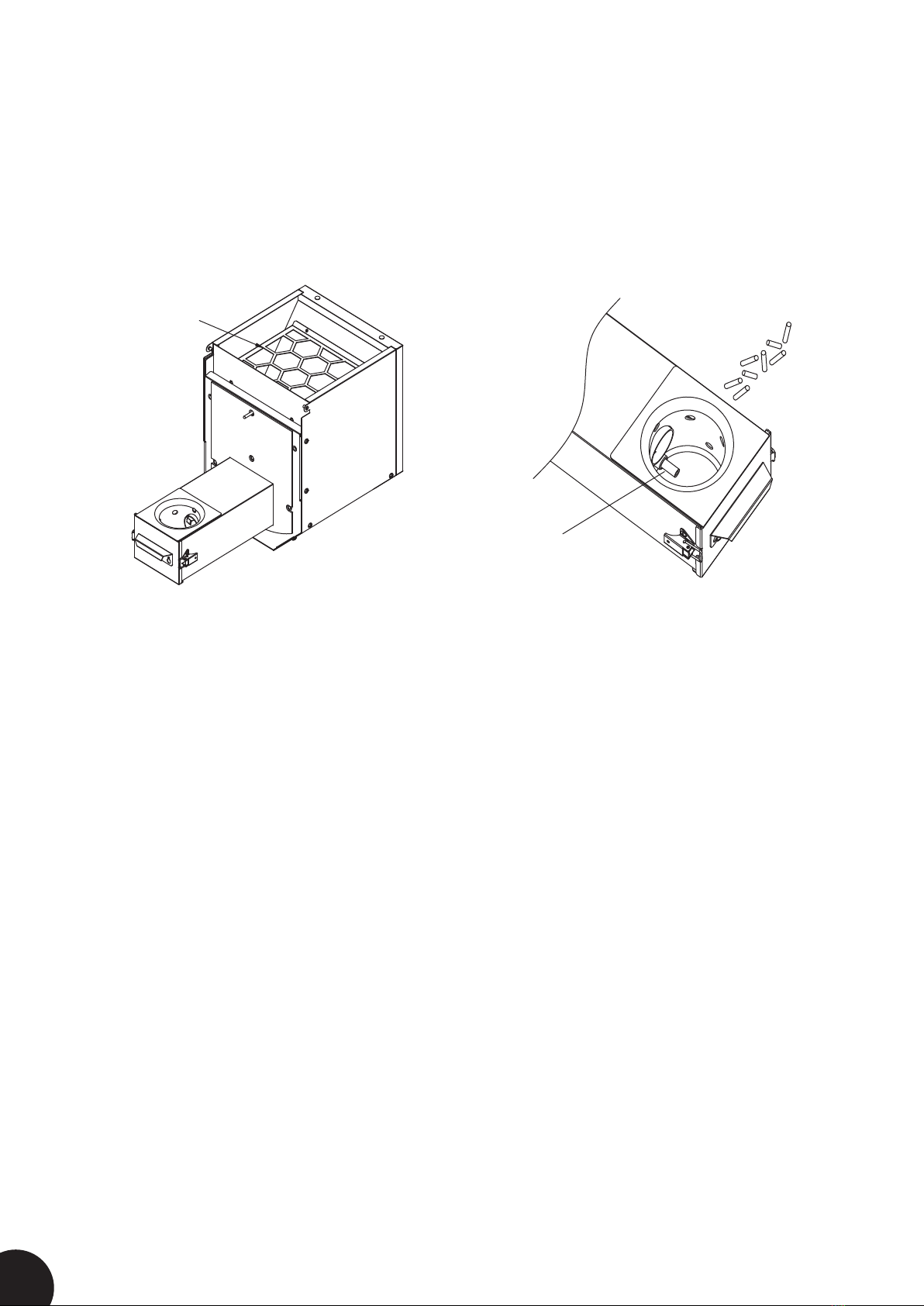

Reinigen Sie vor jeder Zündung die Brennkammer. Füllen Sie dann neue Pellets in die Vorratsbox. Es ist besser,

das Filtersieb der Vorratsbox nicht zu überschreiten (ca. 2/3). Geben Sie eine kleine Menge neue Pellets in die
Brennkammer. Am besten bedecken die Pellets 1-2 Schichten des Zündstabs in Pyramidenform. Setzen Sie dann
die Feuerabdeckplatte, die Fettführungsplatte und den Grillrost ein und schließen Sie die Abdeckung, schalten Sie
den Netzschalter ein und wählen Sie den gewünschten Modus.
Das Gerät beginnt sich zu entzünden. Während der Zündung der Pellets entsteht Rauch.
Um Strom zu sparen, wird der Zündstab nur angeschaltet sein, wenn der Koch- oder Rauchmodus nach dem Ein-
schalten ausgewählt wird. Unter anderen Modi funktioniert er nicht. Wenn die Pellets nicht gezündet werden,
sollten Sie zuerst den Netzschalter aus- und wieder einschalten. Wählen Sie dann den entsprechenden Modus
zum erneuten Zünden.
Ausschalten des Geräts
Führen Sie die folgenden Schritte durch, um den Grill sicher auszuschalten:
1) Öffnen Sie die obere Abdeckung des Steuerkastens, entfernen Sie die restlichen Pellets aus dem Kasten
und bewahren Sie sie für den nächsten Gebrauch ordnungsgemäß auf.
2) assen Sie den Grill 5 bis 10 Minuten weiterarbeiten, um die Pellets in die Zuführung abzulassen.
3) Klicken Sie anschließend auf die Schaltfläche Ein / Aus, um das Gerät auszuschalten. Trennen Sie das Gerät
jedoch nicht vom Stromnetz. Zu diesem Zeitpunkt arbeitet der üfter 5 Minuten lang weiter, bis die Pellets
verbrannt und gelöscht sind.
4) Ziehen Sie zum Schluss den Netzstecker heraus und lagern Sie den Grill an einem kühlen und belüfteten Ort,
um Sonneneinstrahlung und starken Regen zu vermeiden.
Zünder
Filtersieb nicht
überschreiten

7
Grillanleitung
Vor dem ersten Grillen:
Wir empfehlen, den Grill eine halbe Stunde lang auf 200 °C aufzuheizen, bevor Sie zum ersten Mal auf dem Grill
grillen. Hierdurch werden alle Herstellungsöle abgebrannt und die Farbe ausgehärtet.
Grillen
Sobald der Grill gezündet ist, können Sie mit dem Grillen beginnen, indem Sie eine Grilltemperatur auswählen.
Das Grillen sollte nur bei geschlossenem Deckel erfolgen. Wenn der Deckel offengelassen wird, erhöht sich der
Vorschub und die Temperatur erhöht sich immer weiter. Sie sollten das Grillgut mit dem Tempe raturfühler
grillen, um sicherzustellen, dass die Kerntemperatur die empfohlene Temperatur für die gewünschte Garstufe
erreicht.
Fleischsonden
Dieser Smoker verfügt über eingebaute Fleischsonden, mit der die Temperatur des zubereiteten ebensmittels
gemessen werden kann. Um die Sonde zu verwenden, führen Sie die Sonden in das ebensmittel ein. Danach
ste cken Sie die Stecker in die Buchse an der Vorderseite des Bedienfelds. Die Temperatur wird unten links auf
dem Display angezeigt.
einigung
Reinigen Sie die Roste mit einer Grillbürste. Dies sollte bei jedem Gebrauch erfolgen. Verwenden Sie KEINEN
Ofenreiniger oder Scheuermittel auf den lackierten Grillflächen. Verwenden Sie auf allen lackierten Oberflächen
warmes Seifenwasser. Fettwanne und Fettablassrohr regelmäßig reinigen. Ein Spatel kann verwendet werden, um
überschüssiges Fett abzukratzen, und eine Grillbürste, um dieses sauber zu bürsten. assen Sie kein Fett in der
Fettschale oder Fettwanne, da dies zu einem Fettbrand im Grill führen kann. Stellen Sie sicher, dass der Fettfluss
von der Schale in den Fettauffangbehälter nicht behindert wird. Stellen Sie sicher, dass der uftstrom zum
Temperatursensor auf der linken Seite des Grills nicht blockiert wird.
Funktion des Bedienfeldes
Netzschalter
manuelle
Pelletzufuhr
Fahrenheit /
Celsius CD
Temperatur-
schalter
Sonde 2Sonde 1

8
Netzschalter des Geräts (inklusive Netzanzeigefunktion)
die Anzeige ist ausgeschaltet, wenn das Gerät ausgeschaltet ist,
die Anzeige leuchtet blau, wenn das Gerät eingeschaltet ist.
Umschalttaste zwischen Celsius und Fahrenheit.
Manuelle Pelletzufuhrtaste. Halten Sie sie gedrückt, um Pellets in den Grill zu befördern.
assen Sie sie los, um zum automatischen Programm zurück zuwechseln.
inke Buchse ist für Sonde 1, die rechte für Sonde 2.
Temperaturregler
Anzeige zeigt die gewünschte Temperatur im Grill an.
Anzeige zeigt die Temperatur an den Fleischsonden an.
Anzeige zeigt die Temperatur im Grillinnenraum an.
Lüfter
Der üfter beginnt nach dem Start des Grills zu arbeiten. Der üfter läuft 10 Minuten lang weiter, nachdem der
Grill ausgeschaltet oder die Temperatur auf 55
°C gesunken ist.
Zündstab
1) Halten Sie bei der ersten Zündung den Netzschalter gedrückt. Der Zündstab glüht für 8 Minuten, nachdem der
Motor eine Minute lang lief.
2) Der Grill startet die Zündung neu, wenn die Temperatur unter 55 °C liegt, und stoppt die Zündung, wenn die
Temperatur über 77 °C liegt.
3) Wenn die Temperatur 10 Grad unter der eingestellten Temperatur liegt (z.B. ist die Temperatur auf 120 Grad
eingestellt, der Grill hat aber nur 110 Grad) schaltet sich die Zündung ein, bis die Temperatur auf die
gewünschte Gradzahl gestiegen ist.
Vorschubmotor
Der Vorschubmotor für den Transport der Pellets läuft vollautomatisch und wird über die Temperatur gesteuert.
Sie können über den Steuerknopf auch manuell Pellets in den Feuerraum transportieren.
Dies sollten Sie nur beim Beginn des Grillvorgangs, ausnahmsweise machen, falls nicht genügend Pellets zum
Zünden vorhanden sind. Sie können auch durch Drücken eventuelle Reste von nichtverbrannten Pellets aus der
Förderschnecke entfernen.

Fehlerbehebung
Hinweis: Nach einem Ausfall muss die Steuerung wieder eingeschaltet und zurückgesetzt werden.
Wenn Ihr Problem sich mit obigen Hilfen nicht lösen lässt, wenden Sie sich bitte an den Kundenservice von
theBBQshop.de.
Hergestellt für:
theBBQshop GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Problembeschreibung
Zündung fällt aus
“Err” wird auf dem Display
angezeigt
Niedrigtemperaturschutz
Hochtemperaturschutz
Problemdiagnose
Das Feuer enthält Pellets, diese
werden jedoch nicht entzündet
Es befinden sich keine Pellets
im Feuerraum, die Pellets sind
zu groß, um in die Zündung zu
gelangen
Die Vorschubschraube stoppt
Der Zündstab funktioniert nicht
Fehler im Sensor des Geräts
Temperatur liegt unter 55
°C ,
nach dem Ausschalten zeigt
das Display ER
Temperaturen höher als 325 °C ,
nach dem Ausschalten zeigt
Display ERH, üfter läuft 10 min
Temperatur senkt sich auf 50 °C
Lösung
Schalten Sie den Netzschalter aus und wieder
ein. Versuchen Sie erneut zu zünden
Wechseln Sie zu kleineren Pellets
Überprüfen Sie, ob der Strom angeschlossen
ist, oder wechseln Sie den Vorschubmotor
Überprüfen Sie, ob der Strom angeschlossen
ist oder wechseln Sie den Zündstab
Überprüfen oder wechseln Sie den Sensor
des Geräts
Schalten Sie das Display aus, ziehen Sie den
Netzstecker und schließen Sie das Gerät
wieder an. Starten Sie dann das Gerät neu.
9

10
Safety instructions
SAVE THESE INST UCTIONS FO FUTU E EFE ENCE.
THIS PELLET G ILL IS DESIGNED FO P IVATE OUTDOO USE ONLY.
For outdoor use only!
Use the device in open areas. Do not install under a combustible ceiling or overhang. Keep at least 40 inches
away from flammable and explosive materials.
Read the whole instruction carefully before installing and using the pellet grill. Install and use it as required
(outdoor use only). The company will not be responsible for any property loss, personal injury or even death
caused by failure to follow the instructions.
• Only to be used outdoors.
• The device is equipped with the ignition system. Do not use gasoline, kerosene, barbecue charcoal or special
ignition fluid to ignite.
• The grill should be plugged into a GFCI (Ground-Fault Circuit Interrupt) outlet.
DO NOT P UG UNIT INTO AN EXTENSION CORD THAT IS NOT RATED FOR OUTDOOR USE OR THAT IS ONGER
THAN FIVE FEET.
• Dangerous voltage will cause shock, burn or death. In case of device failure, follow the prompt of the
instruction or contact local after-sales personnel for maintenance. Cut off the power before maintenance.
• There will be high temperature in local positions in the use of the device, do not move the device while in use
or while the grill is still hot and take care of the old and children and beware of burn.
• Clean the remaining pellets after each use, for the pellets may block the material delivery structure when it
expands by damp.
• Use only food-grade wood pellets. Pellets diameter should not be more than 0.3 inches and no longer than
1.2 inches in length. Using pellets that are too large will cause the device to may malfunction.
• To prevent grease fires, be sure to clean your grill on a regular basis including the ash pan and fire-block
board. If a grease fire should occur, press the OFF button on the control board and leave the doors closed until
the fire is out. DO NOT unplug the grill unless it’s absolutely necessary. The combustion fan will continue to
run for 5 minutes after the OFF button has been pressed.
• Never place your fingers near the auger, even if it is not rotating.
• Unplug the unit when not in use.
• Use heat resistant gloves during use.

11
About carbon monoxide poisoning:
All grills or cooking utensils will generate organic gas when burning materials (such as wood, gas, or carbon,
etc). Monoxide will weaken the ability of blood to deliver oxygen. ow oxygen content in blood will cause loss of
consciousness or death. Know the symptoms of carbon monoxide poisoning: dizziness, weakness, nausea,
vomiting, nasal congestion, lethargy or confusion in the use. See a doctor if you or others develop cold or
flu-like symptoms while cooking in the vicinity of this grill.
Placement of the Device
The pellet grill is designed for outdoor use only in an open and ventilate area. Keep the grill at least the distance
shown in the picture with fixed facilities around and keep far away from flammable and combustible materials.
Selection of pellets
Only food-grade wood pellets should be with this pellet grill. Users can buy pellets of different flavors according
to your own preference, but the granularity of pellets should not be more than 1.2” x 0.3”. If the fuel pellets are
too large, the device may be extinguished due to poor feeding.
Confirmation before Powering on
Before powering on the device, you should re-confirm the safety of surrounding power environment, and there is
no damp or bare wire in the socket and plug.
40’’
12’’
12’’

12
Ignition Instruction
Before each ignition, clean up the residual ash in the burning chamber. Then add new pellets to the control box,
it is better not to exceed the filter screen of the control box (about 2/3); put small amount of new pellets into the
burning chamber, and it is best that the pellets covers the ignition rod 1~2 layers in a pyramid shape. Then put
the fire-block plate, oil guide plate and grilling grate and then close the cover, turn on the Power button and
choose the required mode.
The device begins to ignite. White smoke will be emitted during the ignition of the pellets, and personnel can
stay away from the operating device before the completion of the ignition.
What needs to pay attention is, to save power, the ignition rod will work only when the Cook or Smoke mode is
first selected after powering on, and it will not work in other conditions, so if the pellets are found not ignited,
you should turn off the Power button first and turn on the Power button again and choose corresponding mode
to ignite again.
Turn off the Device
To safely turn off the grill follow the steps below:
1) Open the upper cover of the control box, remove the residual pellets from the box and keep it properly for
next use.
2) et the grill continue to work 5 to ten minutes to discharge the pellets in the feeder.
3) Next, click Power button to turn off the device, but do not unplug the power right now. At this time, the cooling
fan will continue to work for 5 minutes until the pellets are burned off and extinguished.
4) Finally, please unplug the power, and store the grill in a cool and ventilated place to avoid sun exposure and
heavy rain.
igniter
Not exceeding the
filter screen
12

13
Cooking Instructions
Breaking-In the Grill
We suggest turning the grill to 350 °F for 1/2 hour before cooking on the grill for the first time. This will burn off
any manufacturing oils and cure the paint.
Cooking
Once the grill is ignited, you can begin cooking by selecting any of the cooking temperatures. Cooking should be
done with the lid closed only. If the lid is left open the feed rate will increase and the temperature will overshoot.
You should cook all meat using the temperature probe to ensure that the internal temperature of the meatrea-
ches the recommended temperature for the level of done desired.
Meat Probes
This smoker has a built-in meat probes to measure the temperature of the food as it is being cooked.
To use the probe, insert the probes into the food. Plug the connectors into the receptacle into the front of the
control panel. The probe temp shows on the lower left side of the display on the front.
Cleaning
Clean grates using a wire grill brush. This should be done with each use. DO NOT use oven cleaner or abrasive
cleaners on the painted grill surfaces. Use warm soapy water on all painted surfaces. Clean grease pan, grease
trough, and grease drain tube occasionally. A spatula can be used to scrape excess grease and a grill brush to
brush clean. Do not allow grease to build up on the grease tray or in the grease trough as this can cause flare-
ups inside the grill. Make sure not to obstruct the flow of grease off of the tray and into the grease rough. Make
sure not to block the airflow to the temperature sensor on the left side of the grill.
Button Function Description
Power
Manual
Feeding
Fahrenheit /
Celsius CD
Knob Switch
Set Probe
Temp 2
Set Probe
Temp 1

14
Power button of the device (Power indication function included)
The indication is off when the device is off.
The indication of blue light is on when the device is on.
Unit switch button
The Fahrenheit temperature is displayed by default. When it is on, it can display Celsius temperature, and
it can be switched back to Fahrenheit. The corresponding icon °C on the CD will automatically switch.
Manual pellet feeding button
It will continually feed the pellet when you keep pressing the button. And will change to program feeding
after releasing the button.
eft is for PROBE 1 and right for PROBE 2.
Temperature switch knob
Position temperature indication
Actual temperature for PROBE 1 and PROBE 2
Actual temperature for grill body probe
Fan Work
Fan start working after machine starts. Fan will keep running for 10 min after machine shut off or temperature
decrease to 55 °C.
Fire od Work
1) First ignition, keep pressing the power button, the ignition rod will run for 8 min after motor running 1 min.
2) The grill will restart ignition when temperature less than 55 °C restart and will stop ignition when temperature
higher than 77 °C.
3) When temperature less than -10 °C, when set at 120 °C (For example, temperature less than 110 °C), the ignition
on/off 5 min, shut off the ignition after temperature increased -10 °C.
Feeding Motor
1) Pellet feeding off 15s and on 30 feeding. It will start 2nd feeding after detection temperature increases 5 °C.
2) Pellet feeding, will continue PID feeding when detection temperature higher than 55 °C. If less than 55 °C, will
start 2nd feeding, off 15s and on 30s feeding, temperature less than 55 °C 6 min later, start ER protection.

15
Trouble Shooting
Note: After failure, the control board must be reenergized and reset.
If your problem is not resolved from the information above, please contact theBBQshop.de customer service.
Made for:
theBBQshop GmbH
Dornaper Strasse 18
42327 Wuppertal
Germany
Failure description
Ignition fails
“Err” shows on the CD
ow temperature protection
High temperature protection
Failure diagnosis
There are pellets in the fire, but
it is not ignited
No pellets in the fire cup be-
cause the fuel pellet is too large
to enter the feeder
The feed screw stops
The ignition rod does not work
Failure of the sensor in the grill
Detection temperature less
55 °C for 6 min and power off
and display show ER
Temperature higher than 325 °C
power off and display show ERH,
fan keep running 10 min and
temperature decrease to 50 °C
and shut off
troubleshooting
Turn the dial off and on and try to ignite
again
Change to smaller pellets
Check whether the circuit is abnormal or
change the feed motor
Check whether the circuit is abnormal or
change the ignition rod
Check or change the sensor in the grill
Shut off the display, unplug the power and
plug the power again, then start device

Teileliste und Explosionszeichnung
Stellen Sie sicher, dass Sie Ihren Grill korrekt montiert haben.
Befolgen Sie dazu die einzelnen Schritte der detaillierten Montageanleitung.
Achtung: Wir legen großen Wert auf einen möglichst einfachen Montageprozess. Die Metallteile wurden nach
der Produktion entgratet, jedoch können scharfe Kanten Verletzungen verursachen. Daher empfehlen wir beim
Umgang mit den Teilen während der Montage Schutzhandschuhe zu tragen.
16
1
2
3
4
5
6
78
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34 35
36
37
38
39

17
A
16 x
Art.-Nr. 92101050
B
12 x
Art.-Nr. 92101051
C
12 x
Art.-Nr. 92101052
Nr. Bezeichnung Artikel-Nr. Menge
1 Fenster 92101001 1
2 Deckel 92101002 1
3 Oberes Grillrost 92101003 1
4 Seitenhalterung Grillrost 92101004 2
5 Unteres Grillrost 92101005 1
6 Fettführungsplatte 92101006 1
7 Brennerraum 92101007 1
8 Fettabflussrohr 92101008 1
9 Fettschale 92101009 1
10 Bein hinten rechts 92101010 1
11 Bein vorne rechts 92101011 1
12 Traverse rechts + links 92101012 2
13 Achse 92101013 1
14 Deckelgriff 92101014 1
15 Deckel Innenwand 92101015 1
16 Scharnier rechts + links 92101016 2
17 Feuerabdeckplatte 92101017 1
18 Seitenverstärkung 92101018 1
19 Deckel Vorratsbox 92101019 1
20 Filtersieb 92101020 1
21 Brennkammer 92101021 1
22 Vorratsbox 92101022 1
23 Griff Vorratsbox 92101023 1
24 Display Steuerung 92101024 1
D
1 x
Art.-Nr. 92101053
E
4 x
Art.-Nr. 92101054
F
4 x
Art.-Nr. 92101055
G
2 x
Art.-Nr. 92101056

18
NrBezeichnung Artikel-Nr. Menge
25 Netzkabel 92101025 1
26 Förderschnecke 92101026 1
27 Motor Förderschnecke 92101027 1
28 Motor üfter 92101028 1
29 Räder 92101029 2
30 Zündstab 92101030 1
31 Innenraum Fühler 92101031 1
32 inker Halter Fettführungsplatte 92101032 1
33 Bodenblech Vorratsbox 92101033 1
34 Bein hinten links 92101034 1
35 Bein vorne links 92101035 1
36 Temperaturfühler 92101036 2
37 Vordere Ablage 92101037 1
38 Ablagescharnier links 92101038 1
39 Ablagescharnier rechts 92101039 1

19
Produktbezeichnung Pellet Grill 55
odellnummer 24412755
Seriennummer
fuel input rating 0.55 kg/H
Stromversorgung (V / DC) AC220V ~ 240V, 50/60HZ, 220W ~ 270W
Im Falle eines Brandes:
Rufen Sie die Feuerwehr!
Auf keinen Fall: bewegen Sie den Grill, schütten Sie kein Wasser in die Flammen.
Halten Sie den Grill und Fettauffangwanne sauber, Gefahr von Fettbrand. Lesen Sie aufmerksam die Bedienungsanleitung.
indestabstand zu den Seiten und der Rückseite zu brennbaren aterialien:
600 mm Seitenabstand und 1000 mm zur Rückseite.
Warnung!
icht ordnungsgemäßer Gebrauch kann unkontrollierten Brand auslösen. Um das Feuerrisiko zu verringern, bitte nur Pellets
mit < 8 mm Ø und < 25 mm Länge benutzen. Bitte befolgen Sie unbedingt den Anweisungen in der Bedienungsanleitung.
Benutzen Sie niemals Anzündmittel. Entzünden Sie die Pellets nur durch das Gerät!
Bewahren Sie die Pellets immer an einem sicheren Ort auf.
ur für den Gebrauch im Freien geeignet!
Lesen Sie die Bedienungsanleitung vor der Benutzung des Gerätes.
Warnung! Einige Teile des Gerätes können sehr heiß werden. Halten Sie Kinder und Haustiere fern.
Hergestellt für garbou GmbH Dornaper Strasse 18,
42327 Wuppertal
[phone]
[e-mail]
Made in China
Auf unserer Website theBBQshop.de findest du im Servicebereich hilfreiche Antworten zu deinem Produkt.
Solltest du dennoch Fragen haben, sende uns bitte eine E- ail: [e-mail]
Technische Daten / CE-Label
Eingangsspannung: AC 220 V ~ AC 240 V 50 Hz
Maximale eistung: 250 W
Motorleistung: 25 W ±10 %
üfterleistung: 25 W ±10 %
Zündleistung: 200 W ±10 %
Sondentyp: PT1000
Schaltplan
Rot/weiß: Vorhandener Getriebemotor Gelb/weiß: Vorhandener üftermotor
ila/weiß: Vorhandener Zündstab Schwarz/weiß: Netzspannung
Rot Gelb ila Weiß Schwarz
Weiß Weiß Weiß
Getriebemotor
(25 W)
üfter
(25 W)
Zünder
(200 W)
Netzstecker

20
Parts list and explosion drawing
Make sure your grill is assembled properly. Detailed assembly instructions are packed with each grill giving
specific assembly procedures for each model. Follow these instructions carefully to ensure the correct and
safe assembly of the grill.
Caution: Although we take every effort to ensure that the assembly process is as easy as possible, it is
inherent with fabricated steel parts that corners and edged can cause cuts if improperly handled during
assembly procedures. Be careful while handling any parts during assembly. It is strongly recommended
that you protect hands with a pair of work gloves.
1
2
3
4
5
6
78
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34 35
36
37
38
39
