Fleurco Aurora AUS3648 User manual

Modèle • Model AUS3648 | AUT3648 | AUW3648
AUS3660 | AUT3660 | AUW3660
AUS3260 | AUT3260 | AUW3260
Guide d’installation et d’utilisation
Installation and User’s Guide
Lire toutes les instructions attentivement avant de commencer l’installation.
Noter le numéro de série à la dernière page de ce guide et le conserver pour un usage ultérieur.
Read all instructions carefully before proceeding.
Record the serial number on the back page and save this guide for future reference.
2 PERSONNES REQUISES
2 PEOPLE REQUIRED
Base de Douche Texturée
Textured Shower Base
Modèle • Model

MERCI / THANK YOU
ENTRETIEN / MAINTENANCE
AVANT DE COMMENCER / BEFORE BEGINNING
Nous pouvons vous assurer que FLEURCO a utilisé les meilleurs matériaux et a appliqué les mesures les plus strictes de
contrôle de qualité an de garantir que chaque unité réponde aux normes de haute qualité.
Cette brochure contient des informations générales sur cette unité ainsi que des instructions étape-par-étape pour l’installer.
We can assure you that FLEURCO has used the best materials and has applied the strictest quality control measures to
ensure that each and every unit meets the highest quality standards.
This booklet contains general information about the unit as well as step-by-step installation instructions.
• Lire attentivement les instructions avant de débuter l’installation.
• Il est recommandé de porter des lunettes de sécurité en tout temps lors de l’installation.
• Avant l’installation de la base, toute l’ossature et la plomberie doivent être complétées conformément aux instructions.
S’il s’agit de travaux de rénovation, les surfaces murales existantes doivent être enlevées pour installer l’ossature appropriée.
Les murs extérieurs doivent être isolés adéquatement et inclure un coupe-vapeur conformément aux codes du bâtiment.
• Carefully read the instructions before beginning the installation.
• It is recommended that you wear safety glasses at all times during the installation.
• Prior to installation of base, all framing and plumbing work must be completed in accordance with this instruction sheet.
For renovation work, existing shower surfaces must be removed to accommodate framing requirements. Ensure that outer
wall are properly insulated, and that a vapor barrier has been installed in accordance with established building codes.
Pour protéger le ni de votre base, n’utilisez jamais de poudre, tampons de récurage ou d’autres solvants forts.
Nettoyez la base avec une solution d’eau et un détergent doux.
Avant d’utiliser un produit, le tester sur une petite surface peu apparente.
In order to protect the surface of your base, never use scouring powder pads or other strong solvents.
Only clean it with a mild detergent diluted in water.
Test products on a small inconspicuous surface prior to use.
03.20182
Base de Douche Texturée / Textured Shower Base

Pour éviter tous dégâts, veiller à manipuler la base avec précaution.
Durant l'installation, veiller à protèger la base en cas de chute d'outils.
Manutention de charge lourde - Veuillez observer ces recommandations lorsque vous devez déplacer cette base :
• Évaluer le poids et l'équilibre de la charge pour déterminer la meilleure façon de les déplacer.
• Si possible, privilégier l'utilisation des équipements roulants pour leur déplacement.
• Glisser, pivoter, basculer la charge ou la rouler plutôt que la soulever.
• Rapprocher la charge de son corps.
• E󰀨ectuer les mouvements avec la force des cuisses.
• Équilibrer la charge de façon symétrique.
• Demander de l'aide au besoin.
To avoid breakage, please handle the base with care.
During installation, protect the base in case tools are dropped.
Handling of heavy loads - Please follow these guidelines when moving this base :
• Assess the load distribution and determine the most adequate manner for transportation.
• Consider the use of rolling transportation equipment when possible.
• Slide, pivot or roll the load instead of lifting vertically.
• Keep the load close to the body core.
• Focus on using the leg muscles for the bulk of the hauling.
• Keep the load balanced symmetrically.
• Seek help if needed.
La structure du plancher doit pouvoir supporter
un poids de 50 lbs par pied carré ( 244 kg/m2 )
The oor structure must be strong enough to
support 50 pounds per square foot ( 244 kg/m2 )
AVERTISSEMENT / NOTICE
OUTILS ET MATÉRIAUX REQUIS / TOOLS AND MATERIALS REQUIRED
SILICONE
SILICONE
LUNETTES DE SÉCURITÉ
SAFETY GLASSES
CIMENT ÉGALISATEUR
FLOOR LEVELING COMPOUND
RUBAN À MESURER
TAPE MEASURE
CRAYON
PENCIL
NIVEAU
LEVEL
DRAIN
DRAIN
MÈCHE DE 1/8’’
1/8" DRILL BIT
PERÇEUSE
DRILL
03.20183
Base de Douche Texturée / Textured Shower Base

403.2018
Base de Douche Texturée / Textured Shower Base
2
3
/
4
" [70mm]
3
5
/
8
" [90mm]
2 1/4" [60mm]
D
C
A
B
B
D
C
A
2 1/4
" [60mm]
3
3
/
8
" [85mm]
3" [75mm]
SPÉCIFICATIONS / SPECIFICATIONS
MODÈLE
MODEL
POIDS
WEIGHT ABCD
AUS3648 / AUT3648 /
AUW3648
90 lbs
41 kg
36"
915 mm
48"
1220 mm
18"
460 mm
24"
610 mm
AUS3660 / AUT3660 /
AUW3660
134 lbs
61 kg
36"
915 mm
60"
1525 mm
18"
460 mm
30"
760 mm
AUS3260 / AUT3260 /
AUW3260
129 lbs
58.5 kg
32"
815 mm
60"
1525 mm
16"
405 mm
9"
230 mm
DRAIN AU CENTRE
CENTER DRAIN
AUS3648 / AUT3648 / AUW3648
AUS3660 / AUT3660 / AUW3660
DRAIN DE CÔTÉ
SIDE DRAIN
AUS3260 / AUT3260 / AUW3260
* Tolérance des dimensions: ± 1/4" [6 mm]
* Tolerance on dimensions: ± 1/4" [6 mm]

503.2018
Base de Douche Texturée / Textured Shower Base
TYPE DE CONFIGURATION / TYPE OF CONFIGURATION
S’assurer d'avoir les brides de carrelage
nécessaires pour la conguration choisie.
Ensure to have the necessary tile anges for the
chosen conguration.
SIMPLE SEUIL
SINGLE THRESHOLD
3 BRIDES DE CARRELAGE
3 TILING FLANGES
DOUBLE SEUIL : DROITE OU GAUCHE
DOUBLE THRESHOLD : RIGHT OR LEFT
2 BRIDES DE CARRELAGE
2 TILING FLANGES
TRIPLE SEUIL
TRIPLE THRESHOLD
1 BRIDE DE CARRELAGE
1 TILING FLANGE
Bride de carrelage en ''T''
''Tee Section'' Tiling ange

603.2018
Base de Douche Texturée / Textured Shower Base
1
INSTALLER LA BRIDE DE CARRELAGE / INSTALL TILING FLANGE
CONFIGURATION ILLUSTRÉE :
DOUBLE SEUIL A DROITE
CONFIGURATION SHOWN :
DOUBLE THRESHOLD ON THE RIGHT
A
C
D
Avant l'installation, retourner la bride de carrelage
puis appliquer une ligne de silicone le long du canal
Prior to installation, turn the tiling ange to apply a line of
silicone along the channel
Placer la bride de carrelage sur la base puis la
maintenir temporairement avec du ruban à masquer
Position the tile ange on base and temporarily hold it in
place with masking tape
Percer la bride de
carrelage et la base
Drill the tilling ange
and the base
Fixer la bride de carrelage
sur la paroi extérieure de la
base avec les vis #6 x 1 1/2”
Fasten tiling ange on the
outer wall of the base using
#6 x 1 1/2” screws
B
Vis autoperçante
#6 x 1 1/2”
#6 x 1 1/2”
Self drilling screw

703.2018
Base de Douche Texturée / Textured Shower Base
Localiser l'emplacement de la base et le
tuyau d'évacuation.
Mettre en place un sous-plancher en
contreplaqué de 3/4'' (19mm) d'épaisseur.
Locate base position and plumbing.
Install a 3/4'' (19mm) plywood sub-oor .
PRÉPARER LE TUYAU D'ÉVACUATION / PREPARE DRAIN PIPE
3
PRÉPARER LE SOUS-PLANCHER / PREPARE SUB-FLOOR
2
Contreplaqué
Plywood
Ossature murale
Wall studs
Tuyau d'évacuation
Plumbing
Structure du plancher
Floor joists
A B
Découper le sol pour le tuyau d’évacuation : approx.
8” x 8” (20cm x 20cm). Voir dimensions B et C à la
page 3. Le tuyau de renvoi de 2”(5cm) doit dépasser
de 1/2” (1.27cm) du sol.
Vérier votre base pour les dimensions nales.
Make a cutout in the oor to accommodate plumbing :
approx. 8” x 8” (20cm x 20cm). See page 3 for B and
C dimensions.The 2” (5cm) drain pipe should project
1/2”(1.27cm) above oor line.
Verify your base for nal dimensions.
Positionner la base puis vérier que l’emplacement
du tuyau d’évacuation est aligné avec le drain de la
base. Enlever la base.
Position base. Verify that the drain pipe location matches
the actual location of the base drain.
Remove the base.
C
B

803.2018
Base de Douche Texturée / Textured Shower Base

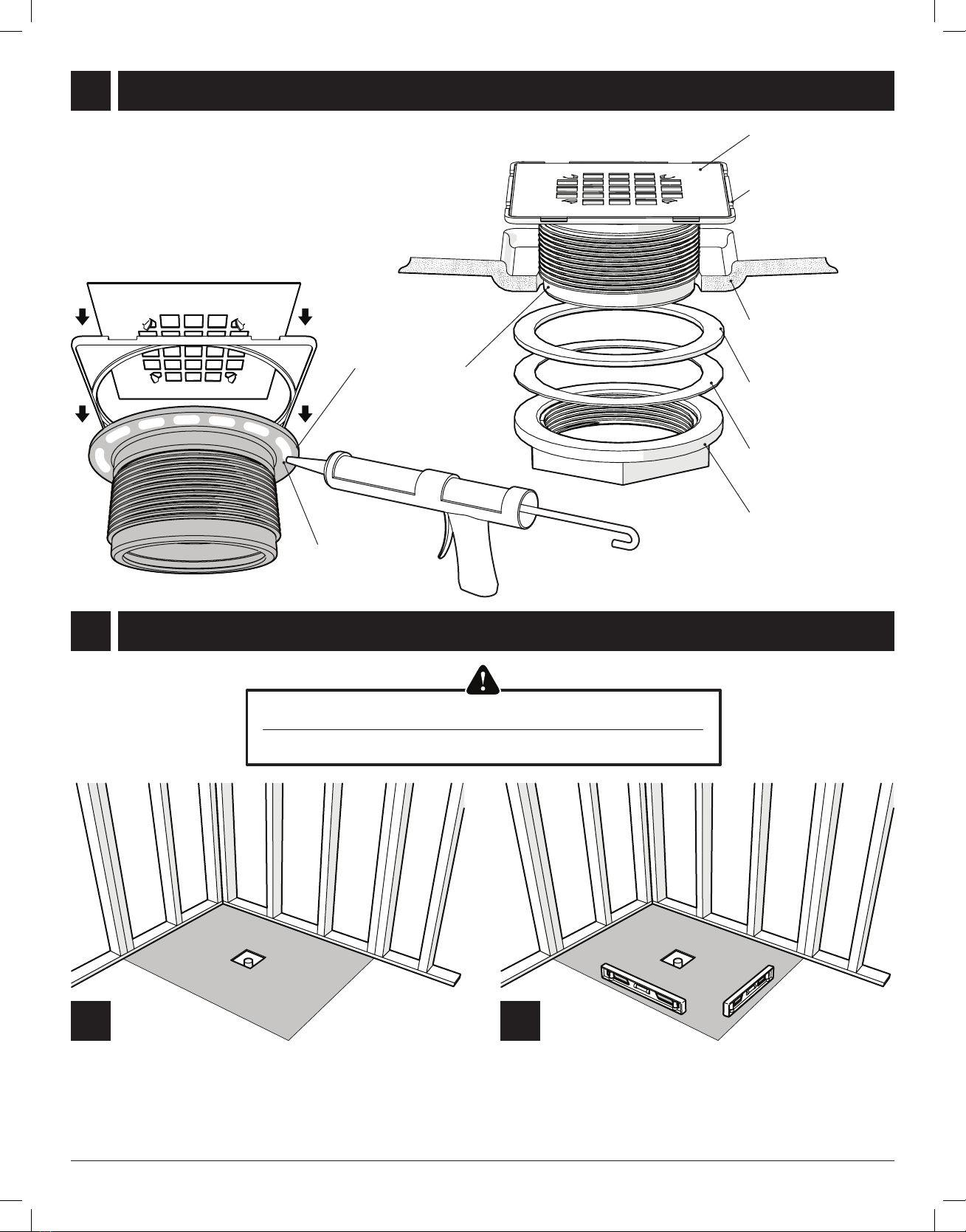

NIVELER LA BASE / LEVEL THE BASE
5
INSTALLER LE DRAIN / INSTALL THE DRAIN
4
Avant d’installer le drain sur la base, appliquer
du silicone entre le corps du drain et la base de
douche.
Prior to installing the drain on the base, run a bead of
silicone between the drain body and
shower base.
Silicone
Silicone
Corps du drain
Drain body
Écrou
Drain nut
Joint de caoutchouc
Rubber gasket
Joint de carton
Cardboard gasket
Base de douche
Shower base
Grille
Strainer
Joint de grille
Strainer gasket
AB
Étendez du ciment égalisateur uniformément sur toute
la surface d’installation.
Spread oor leveling compound evenly over the entire area
where the base will be installed.
Attendre que la surface soit sêche.
Puis vérier que le sol est à niveau.
Allow the surface to cure.
Then verify that the oor is level.
Si le sous-plancher est déjà à niveau, passer à l'étape suivante.
If the sub-oor is level, proceed to the next step.

903.2018
Base de Douche Texturée / Textured Shower Base
Placer la base en alignant le drain sur le tuyau d'évacuation.
Puis connecter le drain au tuyau d'évacuation.
Vérier que la base est à niveau.
Lower base over center of drain pipe and set into place.
Connect the drain to plumbing.
Verify that the base is level.
TESTER LE DRAINAGE / TEST THE DRAINAGE
7
PLACER LA BASE / PLACE THE BASE
6
• Une fois que la connexion du drain complétée,
boucher le drain et remplir la base avec une petite
quantité d’eau.
• Vérier qu’il n’y ait pas de fuite autour du drain
(des bulles pourraient apparaître) ou à tout autre
endroit accessible.
• Déboucher le drain puis vérier que l’écoulement
de la base se fait correctement.
Il ne doit pas y avoir d’accumulation de aques
d’eau sur la surface de la base.
• Déconnecter le drain puis enlever la base.
• Once the drain is connected, plug the drain and ll
the base with a small amount of water.
• Check for any leakage around the drain (some bubbles
may appear) and below (if you have access).
• Unplug the drain and make sure that the drainage is
adequate.
There must be no water accumulation in the base.
• Disconnect the drain then remove the base
Si le drainage n’est pas e󰀩cace et que la base est
bien nivelée, ne pas poursuivre l’installation. Enlever la
base et la retourner au distributeur pour un échange.
If water doesn’t drain properly even though the base is
leveled, do not continue this installation. Please remove the
base and return it to your dealer for exchange.
Enlever la grille du drain avant
de le connecter.
Remove strainer from drain before
connecting it.

10 03.2018
Base de Douche Texturée / Textured Shower Base
SÉCURISER LA BASE / SECURE THE BASE
9
8FIXER LA BASE / FIX THE BASE
Étaler une ne couche de mortier sur la surface
d'installation an d'obtenir une surface de contact
optimale pour xer la base.
Vérier que la base est à niveau.
Spread a thin layer of mortar over the installation surface
to get an optimal contact area to x the base.
Verify that the base is level.
Ossature murale
Wall stud
Drain
Drain
Mortier
Mortar
Contreplaqué
Plywood
Structure du plancher
Floor joist
Tuyau d'évacuation
Plumbing
Base de douche
Shower base
Vis autoperçante #6 x 1 1/2”
#6 x 1 1/2” Self drilling screw
AFixer la base à l'ossature murale.
Fasten base to studs.
B
Appliquer du silicone le
long de l’intersection des
deux brides de carrelage
Apply silicone along the
intersection of the two tile
anges

11 03.2018
Base de Douche Texturée / Textured Shower Base
FINITION / FINISHING
10
HOURS
HEURES
Appliquer du silicone sur le contour de la
base. Puis essuyer le surplus de silicone avec
un tissu et laisser sécher 24H.
Apply silicone on the edge of the base. Then wipe
the silicone surplus and let dry 24H
CONSEIL POUR UNE FINITION ÉTANCHE D'ASPECT PROFESSIONEL
TIPS TO ACHIEVE A PROFESSIONAL LOOKING AND WATERTIGHT FINISH
Base de douche
Shower base
Ossature murale
Stud
Panneau de gypse
Gypsum board
Ciment pour carreaux de céramique
Tile adhesive
Carreaux de céramique
Ceramic tile
Bride de carrelage en ''T''
“Tee section” Tiling ange
Espace de 3 ou 4 mm
3 to 4 mm gap
Silicone
Silicone
Caler si besoin
Shim if necessary

Modèle • Model
Conservez ce manuel pour usage ultérieur
Save this manual for future reference
Date d’achat / Purchase date
_________________________________
Coller l’étiquette d’emballage
Paste packaging label
03.2018
AUS3648 | AUT3648 | AUW3648
AUS3660 | AUT3660 | AUW3660
AUS3260 | AUT3260 | AUW3260
